Сведения об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений причина внесения изменений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Структуроскопы магнитные |
МС-10 |
63555-16 |
Акционерное общество "Научно-исследовательский институт интроскопии МНПО "СПЕКТР" (АО "НИИИН МНПО "Спектр"), г. Москва |
28.03.2031 | |
|
2. |
Счетчики турбинные |
"ТОР" |
64594-16 |
Акционерное общество "ОЗНА-Измерительные системы" (АО "ОЗНА-Измерительные системы"), Республика Башкортостан, г. Октябрьский |
13.07.2031 |
ТВЕР Е приказом Федерального агентства по техническому регулированию и метрологии от« __ » января 2026 г. № 97
Лист 1
Всего листов 5
Регистрационн й 64594-16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики турбинные «ТОР»азначение средства из ерений
Счетчики турбинные «ТОР» (далее - счетчики) предназначены для измерений объема жидкости (кроме питьевой воды).
Описание средства измерений
Принцип работы счетчиков основан на преобразовании объема протекающей жидкости в пропорциональное число оборотов турбинки и перерасчета в единицы объема.
Счетчики состоят из измерительного узла, датчиков электромагнитных и корпуса. Узел измерительный состоит из турбинки, редуктора, счетного механизма, магнитной муфты, лопатки, обтекателя и экрана. Измерительный узел размещается внутри корпуса счетчика. Крышка измерительного узла является герметичной перегородкой, отделяющей счетный механизм от рабочей полости корпуса счетчика и крепится к нему с помощью хомутов, которые фиксируются кольцом. Турбинка передает вращательное движение через понижающий редуктор и магнитную муфту на счетный механизм. Обтекатель и экран служат для направления потока жидкости в рабочей полости корпуса. Лопатка, установленная непосредственно перед турбинкой, служит для регулирования положения поля погрешности счетчика. Счетчики монтируются к трубопроводу с помощью быстросъемных хомутов.
Счетчики в зависимости от условного прохода и пропускной способности изготавливают двух исполнений: ТОР1-50, ТОР1-80.
Счетчики изготавливаются:
-
- с электромагнитным датчиком и блоком питания искробезопасным;
-
- без электромагнитного датчика.
Съем показаний счетчиков осуществляется:
-
1) по механическому счетчику;
-
2) по электромагнитному датчику в комплекте с блоком питания искробезопасным. Счетчики имеют вводное устройство для подключения электромагнитного датчика. Электромагнитный датчик преобразовывает число оборотов турбинки в
пропорциональное число электрических импульсов и используется при проведении поверки счетчиков.
Электромагнитный датчик предназначен для дистанционной передачи информации. При дистанционной передаче информации через искробезопасный блок характеристики канала передачи информации определяются применяемым блоком.
Общий вид счетчиков представлен на рисунке 1.

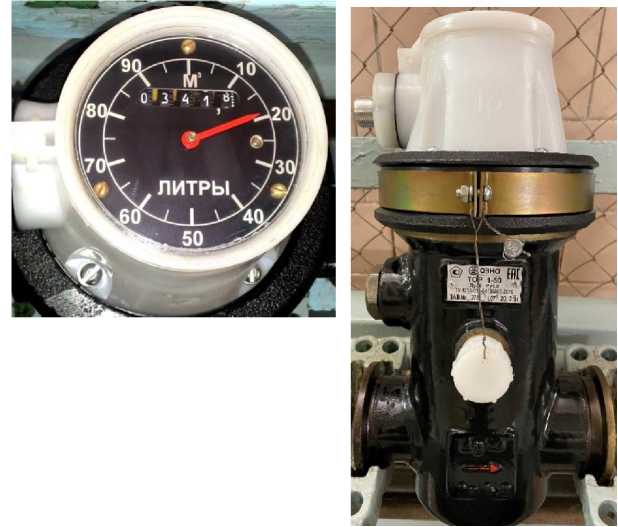

Рисунок 1 - Общий вид счетчиков
ломбировка от несанкционированного доступа счетчиков осу ествляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломб , наве иваемые с помоь проволоки, пропущенной через специальные отверстия кольца, фиксирующего хомуты крышки счетчика и пробки, за иа ей от несанкционированного доступа регулиру его устройства лопатки. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков представлено на рисунке 2.
Заводской номер счетчиков наносится на маркировочную табличку, закрепленную на корпусе счетчика методом лазерной маркировки или ударн м методом. есто нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

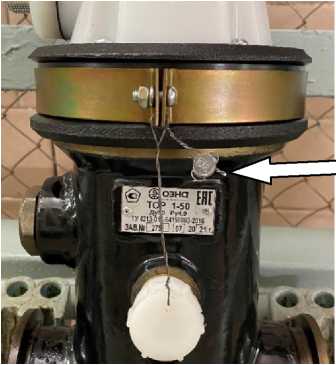

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков
(
@O3HO [D|
3AB.№L 281

Рисунок 3 - Место нанесения знака утверждения типа и заводского номера
етрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
аименование характеристики |
Значение характеристики | |
|
ТОР1-50 |
ТОР1-80 | |
|
Диапазон расхода жидкости, м3/с (м3/ч) |
от 0,0016 до 0,0083 (от 6 до 30) |
от 0,0041 до 0,02 (от 15 до 75) |
|
отеря давления при максимальном расходе счетчиков, МПа, не более |
0,05 | |
|
Пределы допускаемой относительной погрешности счетчика при измерении объема рабочей среды, % |
±1,0 | |
Таблица 2 - Основные технические характеристики
|
аименование характеристики |
Значение характеристики | |
|
ТОР1-50 |
ТОР1-80 | |
|
Номинальный диаметр |
DN50 |
DN80 |
|
Габаритные размеры, мм, не более: - длина |
320 |
320 |
|
- ширина |
177 |
177 |
|
- в сота |
385 |
415 |
|
Масса, кг, не более |
20 |
25 |
|
Рабочее давление, МПа, не более |
4,0 | |
|
Питание электрических цепей электромагнитного датчика: - род тока |
постоянный | |
|
- напряжение, В |
6 | |
|
- допустимое отклонение от номинального напряжения, % |
от -15 до +10 | |
|
- коммутируемая мо ность при работе на активну нагрузку, Вт, не более |
12 | |
|
Характеристика рабочей среды: - температура, оС |
от +5 до +70 | |
|
- содержание парафина, объемное, %, не более |
10 | |
|
- вязкость, м2/с |
от 1М0-6 до 120М0"6 | |
|
- содержание сернистых соединений по весу, %, не более |
3 | |
|
- количество механических примесей, мг/л, не более |
3000 | |
|
- размер частиц механических примесей, мм, не более |
5 | |
|
- объемное расходное газосодержание, %, не более |
1 | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее |
8 000 |
Знак утвер дения типа
наносится в левом верхнем углу на маркировочную табличку, закрепленную на корпусе счетчика методом лазерной маркировки, типографским или ин м способом на титульн х листах руководства по эксплуатации и паспорта.
о плектность средства из ерений
Таблица 4 - Комплектность счетчиков
|
Наименование |
Обозначение |
Количество, шт. |
Примечание | |
|
ТОР1-50 |
ТОР1-80 | |||
|
Счетчик турбинный |
Ха2.833.033 -01 |
1 1 |
| |
|
Счетчик турбинный |
Ха2.833.034 -01 |
1 1 |
| |
|
Руководство по эксплуатации |
Ха1.490.008 РЭ |
1 | ||
|
Паспорт |
Ха2.833.033 ПС |
— |
1 | |
|
Паспорт |
Ха2.833.034 ПС |
1 |
— | |
|
Комплект монта н х и запасных частей |
1 |
1 |
о спецификации Ха1.490.008 | |
ведения о методиках (методах) измерений
приведен в разделе 4 « стройство и работа счетчиков» эксплуатационного документа Ха 1.490.008 РЭ «Счетчики турбинные «ТОР». Руководство по эксплуатации».
ормативн е и технические документ , устанавлива ие требования к средству из ерений
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
ТУ 4213-016-64156863-2016 Счетчики турбинные «ТОР». Технические условия
Изготовитель
Акционерное общество «ОЗНА-Измерительные системы»
(АО «ОЗНА-Измерительные системы»)
ИНН 0265037983
дрес: 452607, Республика Ба кортостан, г. ктябрьский, ул. еверная, д.60
Телефон (факс): +7 (34767) 9-50-10
Web-cайт: www.ozna.ru
Е-mail: ms@ozna.ru
сп тательн й центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени .. енделеева» (Г «В им. Д.И. Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я зинская, д. 7 «а»
Телефон (факс): (843) 272-70-62, (843) 272-00-32
Web-сайт: vniim.ru
Е-mail: info@vniim.ru
никальный номер в реестре аккредитованн х лиц R .R .314555
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » января 2026 г. №_____'
Лист № 1 Регистрационный № 63555-16 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Структуроскопы магнитные МС-10 Назначение средства измеренийСтруктуроскопы магнитные МС-10 (далее - структуроскопы) предназначены для измерений коэрцитивной силы магнитомягких ферромагнитных материалов и изделий из них.
Описание средства измеренийПринцип действия структуроскопов основан на измерении магнитных характеристик локального участка материала при воздействии на него магнитного поля в замкнутой магнитной цепи. Контролируемый участок материала или изделия (далее - контролируемый участок), замыкающий измерительную магнитную цепь, намагничивается импульсным магнитным полем до насыщения. Далее контролируемый участок размагничивается ступенчато-нарастающим магнитным полем. Увеличение размагничивающего поля прекращается тогда, когда значение магнитной индукции в измерительной магнитной цепи станет равным нулю, и по значению силы тока в размагничивающей обмотке определяется значение коэрцитивной силы. Измерение магнитной индукции осуществляется с помощью преобразователя Холла. По окончании измерительного процесса информация о значении коэрцитивной силы индицируется на цифровом табло электронного блока.
Структуроскоп представляет собой носимый прибор, который состоит из электронного блока и выносного преобразователя, подключаемого к электронному блоку при помощи разъёма. Структуроскоп имеет канал беспроводной связи для передачи измерительной информации в персональный компьютер через интерфейс Bluetooth®.
Электронный блок имеет встроенный микропроцессор и предназначен для формирования импульсов тока намагничивания и ступенчато-нарастающего тока размагничивания, измерения выходного напряжения преобразователя Холла, обработки информации и представления результатов измерения в цифровом виде на жидкокристаллическом табло, сохранения и накопления результатов измерения в памяти структуроскопа и передачи их на внешний компьютер, а также для контроля заряда аккумуляторной батареи.
Выносной преобразователь представляет собой П-образный электромагнит, предназначенный для намагничивания и размагничивания контролируемого участка, в зазоре которого установлен преобразователь Холла, с помощью которого осуществляются измерения магнитной индукции в измерительной магнитной цепи.
Структуроскопы могут эксплуатироваться в помещениях и в полевых условиях и применяться при неразрушающем контроле структуры исследуемого материала, качества его термической, термомеханической или химико-термической обработок, механических свойств изделий и определения состава (марки) ферромагнитных материалов.
Общий вид структуроскопов приведен на рисунке 1. Вид структуроскопа сзади с указанием места нанесения знака утверждения типа и заводского номера, приведен на рисунке 2.
Корпус опломбирован пломбой для предотвращения возможности несанкционированного вмешательства в работу структуроскопа, которое может привести к искажению результатов измерений. Место пломбирования обозначено стрелкой на рисунке 2.

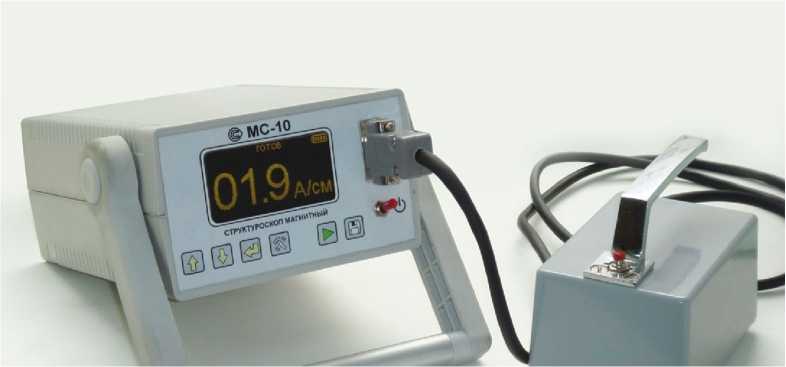

Рисунок 1 - Общий вид структуроскопов

Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбирования

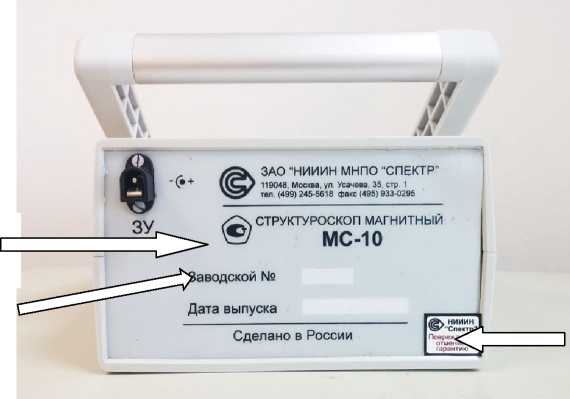

Рисунок 2 - Вид сзади
Заводской номер наносится графическим методом на шильдик из металла или пластика, который приклеивается на заднюю стенку корпуса структуроскопов. Формат нанесения заводского номера цифровой.
Нанесение знака поверки на корпус структуроскопов не предусмотрено.
Программное обеспечениеСтруктуроскопы имеют встроенное и внешнее программное обеспечение (ПО). Встроенное ПО является метрологически значимым и защищено от внешних воздействий схемотехнически (невозможно провести перепрограммирование) и конструктивно (измерительный блок опломбирован). Внешнее ПО, устанавливаемое на персональный компьютер, не является метрологически значимым и предназначено только для передачи результатов измерений в компьютер. Идентификационные данные ПО приведены в таблице 1.
Защита ПО структуроскопов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
МС-10 |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
d41d8cd98f00b204e9800998ecf8427e |
|
Другие идентификационные данные |
MD5 |
Метрологические и технические характеристики
Диапазон измерений коэрцитивной силы, А/см
от 1,0 до 60 ± (0,04- Hc* + 0,1)
Пределы допускаемой основной абсолютной погрешности До измерений коэрцитивной силы, А/см
Предел допускаемой дополнительной погрешности Ддоп измерений коэрцитивной силы, вызванной изменением температуры окружающего воздуха на каждые 20 °С в интервале рабочих
|
значений, А/см |
0,5- До |
|
Зазор между полюсами преобразователя структуроскопа и | |
|
поверхностью контролируемого изделия, мм, не более |
0,5 |
|
Время установления рабочего режима, мин, не более |
2 |
|
Время непрерывной работы без подзарядки аккумуляторной | |
|
батареи, ч, не менее |
16 |
|
Напряжение питания (от встроенной аккумуляторной батареи), В |
от 10,4 до 15 |
|
Сила тока потребления, А, не более |
3 |
|
Масса, кг, не более | |
|
- блока электронного |
2,3 |
|
- преобразователя выносного |
1,5 |
|
- зарядного устройства |
0,2 |
|
Габаритные размеры, мм, не более | |
|
- блока электронного | |
|
длина |
190 |
|
ширина |
140 |
|
высота |
80 |
|
- преобразователя выносного | |
|
длина |
120 |
|
ширина |
80 |
|
высота |
95 |
|
- зарядного устройства | |
|
длина |
155 |
|
ширина |
42 |
|
высота |
35 |
Нормальные условия применения:
|
от +15 до +25 от 30 до 80 от 70 до 106,7 |
|
от -20 до +40 до 90 от 70 до 106,7 |
где He* - измеренное значение коэрцитивной силы, А/см
Показатели надежности
5000
Средняя наработка на отказ, ч, не менее
Знак утверждения типананосится на шильдик, расположенный на корпусе электронного блока структуроскопа (по технологии предприятия-изготовителя) и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 2 - Комплексность поставки
|
Наименование |
Обозначение |
Кол-во |
|
Структуроскоп магнитный МС-10 в составе:
|
Иа2.778.042 Иа5.173.023 Иа5.125.061 |
1 шт. 1 шт. 1 шт. |
|
Стандартный образец коэрцитивной силы (пластина 1) |
Иа8.896.121 |
1 шт. |
|
Стандартный образец коэрцитивной силы (пластина 2) |
Иа8.896.122 |
1 шт. |
|
Сумка - чехол |
1 шт. | |
|
Устройство зарядное |
У3.203.01 (Сонар-мини) |
1 шт. |
|
Компакт-диск с ПО для ПК |
1 шт. по заказу | |
|
Адаптер Bluetooth® |
1 шт. по заказу | |
|
Руководство по эксплуатации |
Иа2.778.042 РЭ |
1 экз. |
|
Формуляр |
Иа2.778.042 ФО |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Свидетельство о первичной поверке |
1 экз. |
приведены в разделе 2 «Использование по назначению» документа Иа2.778.042 РЭ «Структуроскоп магнитный МС-10. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.030-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции».
ТУ 4276-053-55267428-08 (Иа2.778.042 ТУ). Структуроскоп магнитный МС-10. Технические условия.
ИзготовительАкционерное общество «Научно-исследовательский институт интроскопии МНПО «СПЕКТР» (АО «НИИИН МНПО «Спектр»)
ИНН 7704221810
Юридический адрес: 119048, Москва, ул. Усачева, 35, стр.1 Тел.: (499) 245-56-18
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево, промзона ВНИИФТРИ, корп. 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Тел./факс: (495) 526-63-00
Е-mail: office@vniiftri.ru, eskin@vniiftri.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
