Регистрационный № 81344-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители частичных разрядов PDM HORIZON (далее - измерители) предназначены для измерений характеристик частичных разрядов (далее - ЧР), таких как кажущийся заряд и амплитуда напряжения переменного тока повторяющихся частичных разрядов.

Принцип действия измерителей основан на детектировании высокочастотных импульсов напряжения частичных разрядов, возникающих внутри изоляции, посредством датчиков ЧР, установленных на объекте испытаний, с последующей обработкой сигнала с помощью аналогово-цифрового преобразования и дальнейшей передачей его на сервер или персональный компьютер (далее - ПК) по оптоволоконной сети.

Измерители предназначены для регистрации кажущего заряда при его частичном разряде и пиковой мощности радиочастотных импульсов, возникающих внутри или на поверхности изоляции высоковольтных кабелей и при эксплуатации электрооборудования.

Измерители выпускаются в следующих модификациях, приведенных в таблице 1. Модификации отличаются количеством измерительных каналов, форм-фактором (вариантом исполнения) и метрологическими и техническими характеристиками.

аблица 1 - Модификации измерителей частичных разрядов PDM HORIZON

Функционально измерители состоят из:

- внешних измерительных датчиков ЧР (UHF или HFCT) с коаксиальным кабелем (далее - датчик), установленных на каждом сетевом компоненте (по заказу);

-    блока сбора и обработки данных, который имеет распределенную структуру, то есть

сигналы ЧР от каждого контролируемого канала кабеля стробируются, усиливаются, собираются и анализируются модулем высокоскоростного сбора данных, а после передаются на сервер через оптоволоконную сеть;

- локального сервера (ПК) в сочетании с базой данных, который выполняет вычисления и анализ сигналов унифицированным образом. Получая данные от блока сбора и обработки данных, локальный сервер выполняет хранение данных частичного разряда, отображение амплитуды частичного разряда, частоты разряда, спектра разряда, оценку неисправности кабеля и другую информацию о частичном разряде.

Конструктивно измерители выполнены в виде моноблока из стального корпуса (стационарное исполнение и исполнение для установки в 19”- шкаф-стойку) или в пластиковом кейсе (портативное исполнение), а также имеют двойную защиту от короткого замыкания (КЗ). В зависимости от модификации измерители могут быть трех или шести канальными (с возможностью расширения для дополнительных датчиков). Все каналы измерения являются независимыми и имеют: входное сопротивление 50 Ом, фильтр полосы частот, способный отделять шум импульсов ЧР по частотному наполнению и форме импульса, аналого-цифровой преобразователь. Каждый КИ позволяет проводить регистрацию разряда амплитуды импульсного напряжения и радиочастотных импульсов.

Наклейка с заводским номером в виде буквенно-цифрового кода наносится на корпус измерителей.

Общий вид измерителей с указанием места ограничения доступа к местам настройки (регулировки) и места нанесения знака поверки представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбирование.

Место нанесения знака поверки

а) Общий вид блока сбора и обработки данных в стационарном исполнении

Место ограничения доступа

б) Общий вид блока сбора и обработки данных в исполнении для установки в 19”- шкаф-стойку

Рисунок 1 - Общий вид измерителей с указанием места ограничения доступа к местам настройки (регулировки) и места нанесения знака поверки

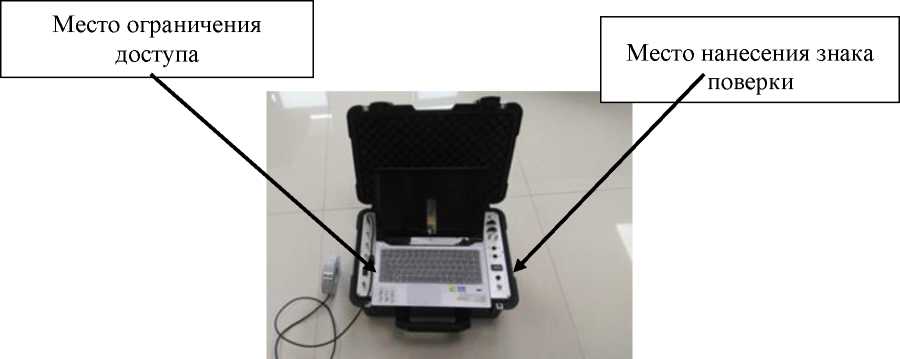

в) Общий вид блока сбора и обработки данных в портативном исполнении

Измерители имеют встроенное и внешнее программное обеспечение (далее - ПО).

Встроенное программное обеспечение - внутренняя программа микропроцессора для обеспечения нормального функционирования измерителей. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики измерителей нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) предприятием-изготовителем и не может быть изменена пользователем.

Внешнее ПО устанавливается на ПК, предусматривает различные экранные формы отображения информации и предназначено для сбора информации с измерителей, хранения и представления пользователю в удобном виде. Внешнее ПО не является метрологически значимым.

Характеристики ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на лицевую панель блока сбора и обработки данных по технологии предприятия-изготовителя.

Таблица 5 - Комплектность измерителей

приведены в разделе «Состав и описание измерителя» руководства по эксплуатации.

ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов»

Общество с ограниченной ответственностью «Светопровод»

(ООО «Светопровод»)

Адрес: 129329, г. Москва, пр-д Игарский, д. 2, стр. 1, эт 2 помещ. IV ком. 23

Адрес места осуществления деятельности: 129329, г. Москва, вн.тер.г. муниципальный округ Свиблово, пр-д Игарский, д. 11, этаж 3, помещ. №16

ИНН 7733902098

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

(ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д.2, этаж 2, помещ. I, ком. 35,36

Место нахождения: 117546, г. Москва, Харьковский пр-д, д.2, этаж 2, помещ. I, ком. 35,36

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
