МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

№ _____ЮЗ

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\____________________-________________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

Лист № 1 Регистрационный № 76829-19                                        Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные газоаналитические «ЭМИ-М1» (далее по тексту - СИГ) предназначены для автоматического и непрерывного измерения содержания кислорода, горючих газов и концентрации вредных веществ в воздухе рабочей зоны, наружных установок и открытых пространств промышленных объектов, путем измерительных преобразований данных, получаемых со стационарных газоанализаторов, передаваемых по проводным линиям связи в центральное устройство, отображении этой информации, формированию сигналов об аварийной ситуации при достижении концентрации этих веществ предельно допускаемых значений.

Принцип действия СИГ определяется входящими в её состав первичными измерительными преобразователями (далее по тексту ПИП) - газоанализаторами (далее по тексту - ГА):

• - для измерения содержания взрывоопасных углеводородных газов и диоксида углерода в газоанализаторы устанавливаются оптические сенсоры, принцип действия которых основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн от 3,1 до 3,4 мкм и диоксида углерода в области 4,2 мкм;

• - для измерения содержания кислорода, водорода и токсичных газов в газоанализаторы устанавливаются электрохимические сенсоры, принцип действия которых основан на измерении тока, вырабатываемого при взаимодействии чувствительного элемента сенсора с целевым газом;

• - для измерения предельно допустимых концентраций паров органических соединений, токсичных и предельно допустимых концентраций углеводородных газов, в газоанализаторы устанавливаются фотоионизационные сенсоры, принцип действия которых основан на измерении тока, возникающего при ионизации молекул целевого газа ультрафиолетовым излучением;

• - для измерения содержания взрывоопасных углеводородных газов и водорода в газоанализаторы устанавливаются термокаталитические сенсоры, принцип действия которых основан на измерении изменения отношения сопротивления нагретой платиновой проволоки при ее избыточном нагреве в результате окисления детектируемого горючего газа на поверхности катализатора к сопротивлению нагретой платиновой проволоки, не взаимодействующей с горючим газом.

СИГ являются автоматической стационарной системой непрерывного действия.

СИГ имеют модульную конструкцию, включающую в себя:

• - цифровую аппаратуру (модули) со специальным ПО для передачи информации на ПК (или систему верхнего уровня) - центральное устройство (далее - ЦУ);

• - первичные измерительные преобразователи - газоанализаторы (ГА).

ЦУ отличаются по конструкции, параметрам электропитания, потребляемой мощности, количеству и видам измерительных каналов, видам и количеству выходных сигналов, наличию дисплея, способности сохранять измеренные значения на съёмный носитель и т.д.

Функционально СИГ состоят из измерительных каналов (далее по тексту - ИК), предназначенных для измерений концентрации газов.

Измеренный сигнал с ГА поступает на ЦУ либо в аналоговой от 4 до 20 мА, либо в цифровой (RS-485, HART) форме. В случае передачи сигнала в аналоговой форме, поступающий от ГА сигнал преобразуется аналогово-цифровым преобразователем (АЦП) ЦУ в цифровой код. Собранная с ГА информация собирается ЦУ и передаётся в систему верхнего уровня или на ПК пользователя.

В качестве первичных преобразователей - газоанализаторов могут применяться:

• - газоанализаторы стационарные ИГМ-10ИК и ИГМ-10Э (рег. № 71045-18);

• - газоанализаторы стационарные ИГМ-11 (рег. № 70204-18);

• - газоанализаторы стационарные ИГМ-12, ИГМ-13 (рег. № 66815-17);

• - газоанализаторы стационарные ИГМ-12М (рег. № 75198-19);

• - газоанализаторы стационарные ИГМ-13М (рег. № 72341-18);

• - датчики-газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230 (рег. № 61055-15);

• - газоанализаторы стационарные Газконтроль (рег. № 67991-17);

• - газоанализаторы стационарные ИГМ-14 (рег. № 89683-23);

• - газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2 (рег. № 59942-15);

• - газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС, СГОЭС-М, СГОЭС-М11 (рег. № 65884-16).

Допускается применять только те модели указанных типов ГА, для которых значения пределов допускаемой основной погрешности и предела допускаемого времени установления показаний, указанные в описании типа на газоанализаторы, не превышают значений, указанных в таблице 3.

В качестве ЦУ применяются: «ЭМИ ССД-1М»; «ССД-2М», «ШУЗ-ЭМИ»; модули аналогового ввода МВ 210-101.

Конфигурация аппаратно-программной части ЦУ «ШУЗ-ЭМИ» зависит от информационной емкости, состава, условий его функционирования, требований к обрабатываемой информации и угроз безопасности согласно техническому заданию на разработку СИГ. В составе ЦУ «ШУЗ-ЭМИ» могут использоваться устройства программного управления «TREI-5B» (рег. № 31404-08), контроллеры программируемые логические «Элсима» (рег. № 74628-19).

Конструкция ЦУ не требует дополнительной защиты от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Место установки ГА - взрывоопасные зоны согласно маркировке взрывозащиты, в которых возможно образование взрывоопасных смесей газов и паров с воздухом. При этом приборы имеют взрывонепроницаемую оболочку типа «d» и не требуют искробезопасного подключения. Маркировка взрывозащиты приведена в описаниях типа на утверждённые типы ГА, входящих в состав ИК СИГ. Место установки ЦУ - вне взрывоопасной зоны, т.е. в местах, в которых образование взрывоопасных смесей газов и паров с воздухом невозможно.

Цвет корпусов комплектующих СИГ определяется потребителем.

Заводской номер СИГ наносится на шильд, закрепленный на корпусе ЦУ, и имеет цифровой формат. Способ нанесения маркировки - лазерная гравировка или альтернативный способ.

Ограничение доступа к метрологически значимым элементам СИГ осуществляется путем нанесения неснимаемых пломб-бирок с изображением логотипа изготовителя на ГА, исключающих вскрытие модуля установки газового сенсора без их повреждения.

Нанесение знака поверки на СИГ не предусмотрено.

Общий вид ЦУ «ЭМИ ССД-1М»; «ССД-2М», «ШУЗ-ЭМИ» с указанием мест нанесения заводских номеров представлен на рисунках 1-3; общий вид газоанализаторов с указанием мест нанесения заводского номера, схемы пломбировки от несанкционированного доступа, приведены в описаниях типа на утверждённые типы газоанализаторов.

Место нанесения заводского номера СИГ, заводского номера ЦУ

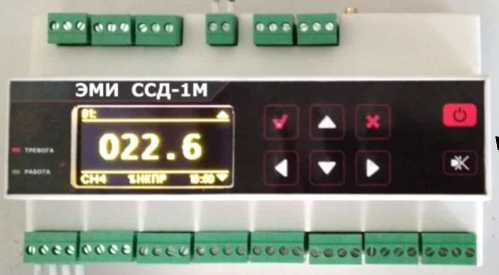

Рисунок 1 - Общий вид ЦУ «ЭМИ ССД-1М» с указанием мест нанесения заводских номеров СИГ и ЦУ

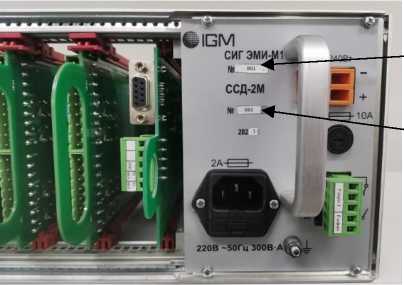

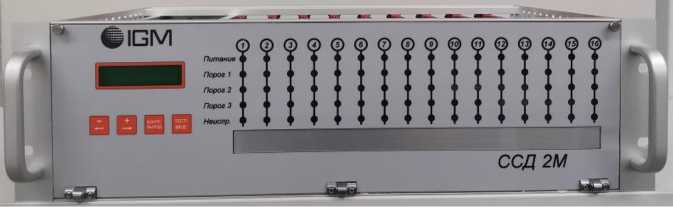

Рисунок 2 - Общий вид ЦУ «ССД-2М» с указанием мест нанесения заводских номеров СИГ и ЦУ

Место нанесения заводского номера СИГ

Место нанесения заводского номера ЦУ

Место нанесения заводского номера СИГ и ЦУ

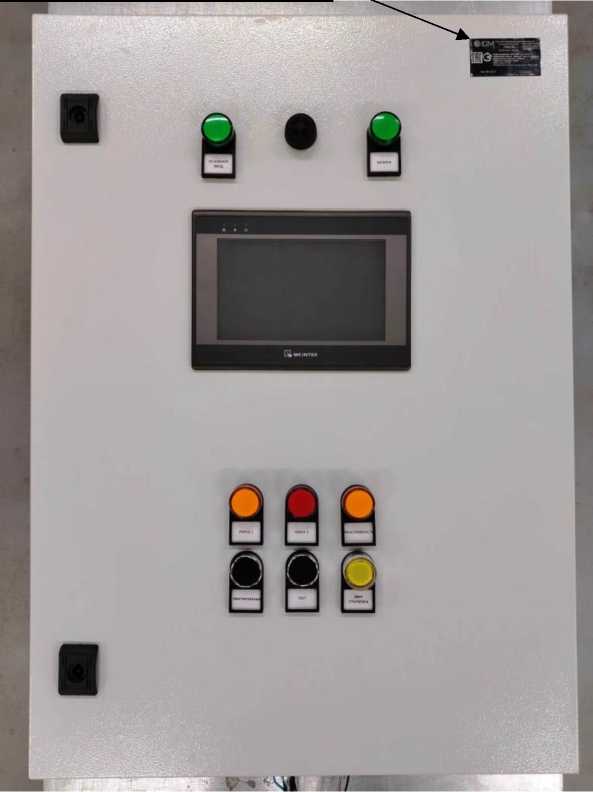

Рисунок 3 - Общий вид ЦУ «ШУЗ-ЭМИ» с указанием мест нанесения заводских номеров СИГ и ЦУ

Программное обеспечение (далее по тексту - ПО) не разделено на метрологически значимую и незначимую части и включает в себя специализированное ПО, которое поставляется на диске с файлом лицензии и устанавливается на аппаратуре верхнего уровня (на рабочем месте оператора). После установки ПО не вносит дополнительных погрешностей, поскольку вычислительные операции в системе используются только для алгебраических преобразований, а метрологические характеристики ИК нормированы в целом, с учетом работы ПО. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Для ЦУ «ШУЗ-ЭМИ», сконфигурированных на базе устройств программного управления «TREI-5B» или контроллеров программируемых логических «Элсима» (далее -ПЛК), для обеспечения построения систем, используется инструментальная система разработки технологических приложений (Unimod PRO2, CODESYS) и исполнительное встроенное системное ПО, которое позволяет выполнять технологические приложения на аппаратной платформе ПЛК (Unimod PRO, aiou) в зависимости от типа применяемого ПЛК в составе ЦУ «ШУЗ-ЭМИ».

В зависимости от применяемого ЦУ, ПО СИГ имеют следующие идентификационные

Лист № 5 Всего листов 14 данные, приведенные в таблицах 1-2.

Таблица 1 - Идентификационные данные ПО СИГ на основе ЦУ «ЭМИ ССД-1М», «ССД-2М»

Таблица 2 - Идентификационные данные ПО СИГ на основе ЦУ «ШУЗ-ЭМИ»

Примечание - «Х» - относится к метрологически незначимой части ПО и принимает значения от 0 до 9.

Основные метрологические и технические характеристики СИГ приведены в таблицах 3-6.

Таблица 3 - Метрологические характеристики ИК СИГ

Пределы допускаемой дополнительной погрешности и предел допускаемой вариации измерительных каналов определяются как пределы допускаемой дополнительной погрешности и предел допускаемой вариации ГА (в соответствии с ОТ на ГА).

Основные технические характеристики СИГ

Таблица 4 - Основные технические характеристики

Таблица 5 - Показатели надежности

Таблица 6 - Основные технические характеристики ЦУ

Основные технические характеристики ГА - в соответствии с технической документацией и описанием типа на прибор.

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Таблица 7 - Комплектность средства измерения

приведены в документе МРБП.426477.008РЭ «Системы измерительные газоаналитические «ЭМИ-М1». Руководство по эксплуатации», раздел 3 «Использование по назначению».

Постановление Правительства РФ от 16 ноября 2020 № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений (п. 4.43)

ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Росстандарта от 31.12.2020 № 2315 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

МРБП.426477.008 ТУ Системы измерительные газоаналитические «ЭМИ-М1». Технические условия.

Общество с ограниченной ответственностью «ЭМИ-Прибор»

(ООО «ЭМИ-Прибор»)

ИНН 7802806380

Юридический адрес: 194156, Россия, г. Санкт-Петербург, пр-кт Энгельса, д. 27, к. 5, офис 104

Адреса мест осуществления деятельности:

194156, Россия, г. Санкт-Петербург, пр. Энгельса, 27, к. 5;

188309, Россия, Ленинградская обл., Гатчинский м.р-н, Гатчинское г.п., г. Гатчина, ул. Новоселов, д. 7в;

423450, Россия, Республика Татарстан, Альметьевский р-н, г. Альметьевск, ул. Защитников Отечества, д. 5

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, помещ. VII, комн.6.

Тел. +7 (495) 775-48-45

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.312126

В части вносимых изменений

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц

RA.RU.311373
