МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

26 января 2026 г.                                                                                 109

________ №_______

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

^Я__^а_^Я     2026 г. №

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод- ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правооблада тель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Вискозиметры

ПРОМТ

С

97498-26

Модификация ПРОМТ ВЗ-4 с зав. № 5060330125; модификация ПРОМТ ВЗ-246 с зав. № 5030030125

Общество с ограниченной ответственностью НТЦ «Промтехно-логии» (ООО НТЦ «Пром-технологии»), г. Санкт-Петербург ИНН 7805712518

Общество с ограниченной ответственностью НТЦ «Промтехно-логии» (ООО НТЦ «Пром-технологии»), г. Санкт-Петербург ИНН 7805712518

ОС

МП 16000809-2025 «ГСИ. Вискозиметры ПРОМТ. Методика поверки»

1 год

Общество с ограниченной ответственностью НТЦ «Промтехно-логии» (ООО НТЦ «Пром-технологии»), г. Санкт-Петербург ИНН 7805712518

ФБУ «Нижегородский ЦСМ», г. Нижний Новгород

21.07.2025

2.

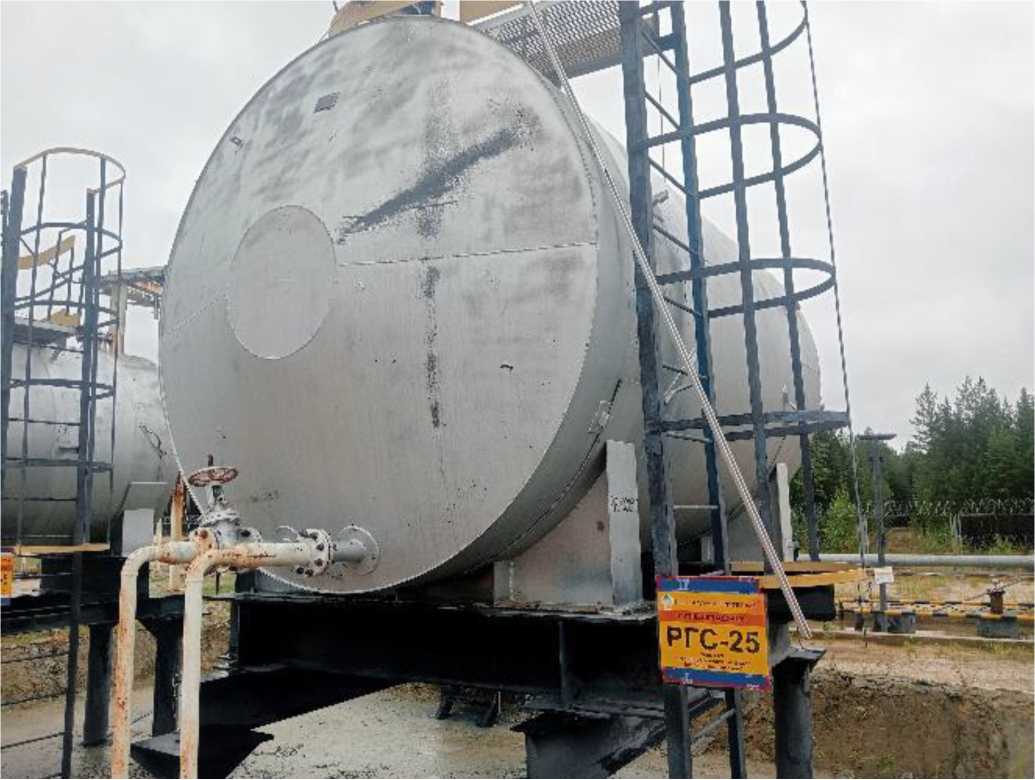

Резервуар стальной горизонтальный ци-линдриче-ский

РГС-25

Е

97499-26

зав. № 7

Акционерное общество «РН-Няганьнефте-газ» (АО «РН-Няганьнефте-газ»), Ханты-Мансийский а.окр.-Югра, г. Нягань ИНН 8610010727

Акционерное общество «РН-Няганьнефте-газ» (АО «РН-Няганьнефте-газ»), Ханты-Мансийский а.окр.-Югра, г. Нягань ИНН 8610010727

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика

5 лет

Акционерное общество «РН- Няганьнефте- газ» (АО «РН- Няганьнефте-газ»), Ханты- Мансийский а.окр.-Югра, г. Нягань ИНН 8610010727

ФБУ «Тюменский ЦСМ», г. Тюмень

10.09.2025

поверки»

3.

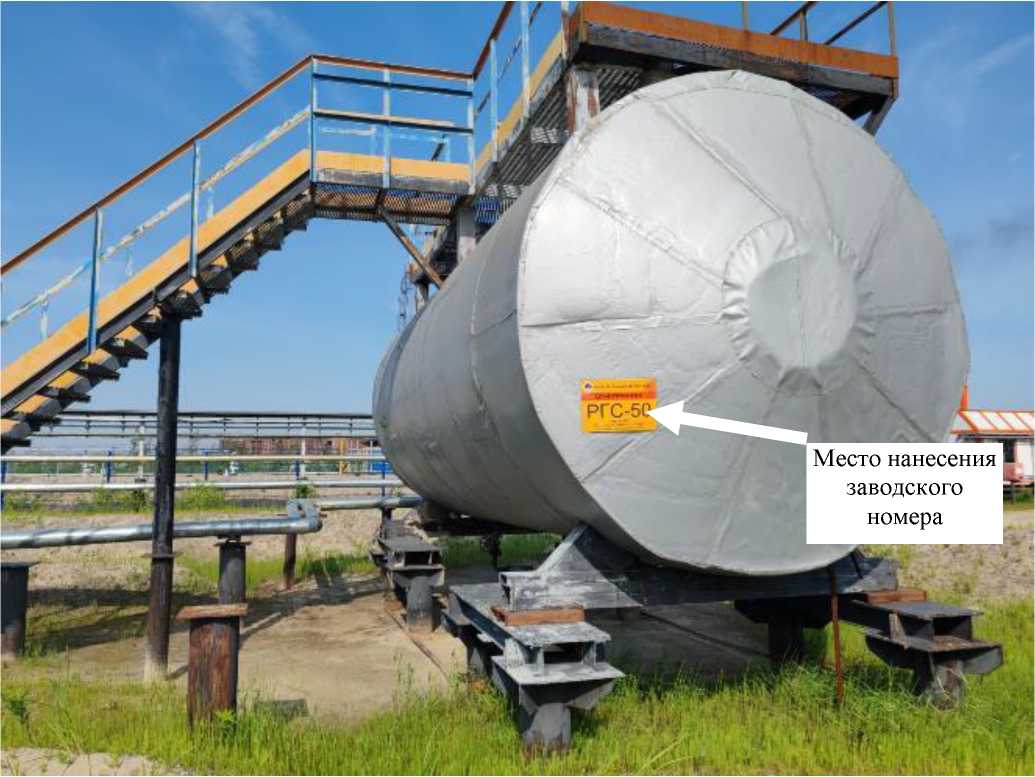

Резервуар стальной горизонтальный ци-линдриче-ский

РГС-50

Е

97500-26

зав. № 50

Акционерное общество «РН-Няганьнефте-газ» (АО «РН-Няганьнефте-газ»), Ханты-Мансийский а.окр.-Югра, г. Нягань ИНН 8610010727

Акционерное общество «РН-Няганьнефте-газ» (АО «РН-Няганьнефте-газ»), Ханты-Мансийский а.окр.-Югра, г. Нягань ИНН 8610010727

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Акционерное общество «РН-Няганьнефте-газ» (АО «РН-Няганьнефте-газ»), Ханты-Мансийский а.окр.-Югра, г. Нягань ИНН 8610010727

ФБУ «Тюменский ЦСМ», г. Тюмень

10.09.2025

4.

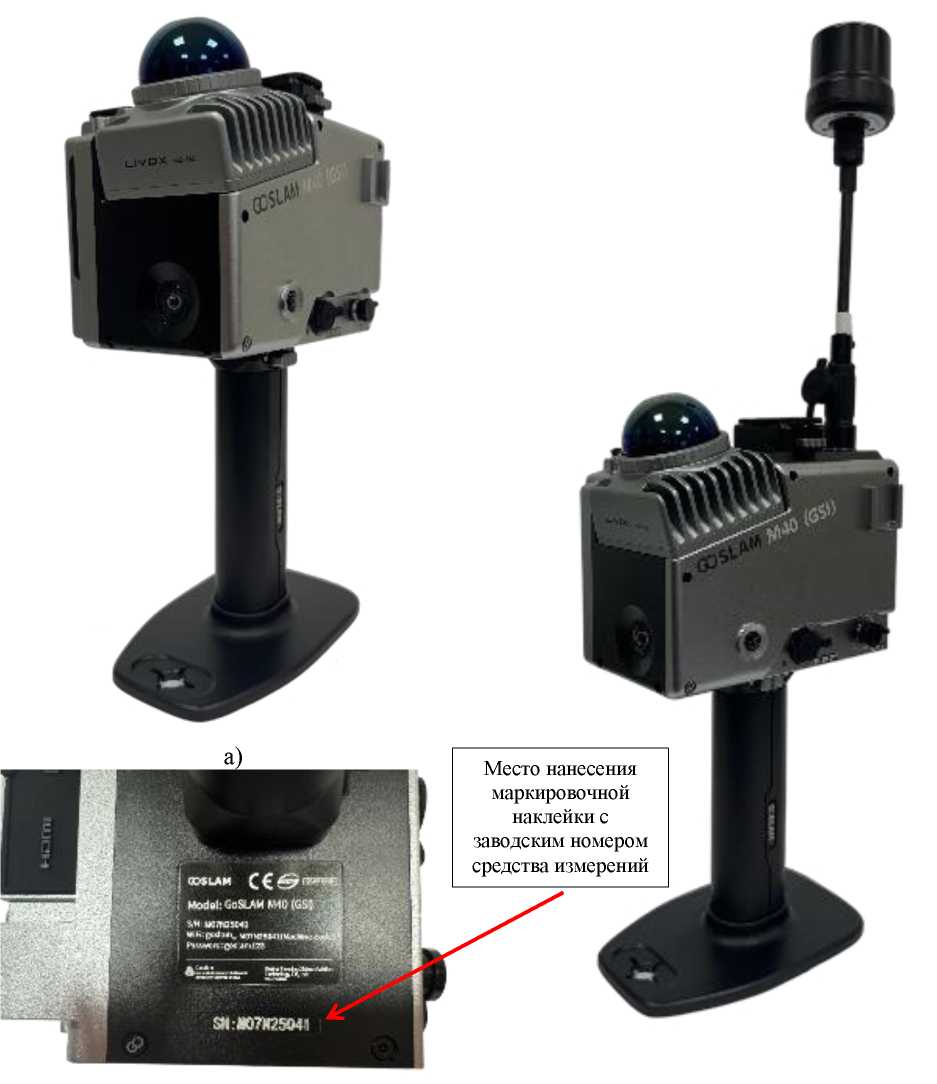

Сканеры лазерные мобильные

GOSLA M M40

С

97501-26

GOSLAM M40 (GSI) зав. №№ M07N25030, M07N25031; GOSLAM M40 (GSI) RTK зав. №№ M07R25038, M07R25041

Beijing Tian-qing Zhizao Aviation Technology Co., Ltd, Китай

Beijing Tian-qing Zhizao Aviation Technology Co., Ltd, Китай

ОС

МП-9962025 «ГСИ. Сканеры лазерные мобильные GOSLAM M40. Методика поверки»

1 год

Общество с ограниченной ответственностью «Нью-каст-Ист» (ООО «Нью-каст-Ист»), г. Москва ИНН 7743630887

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

15.09.2025

5.

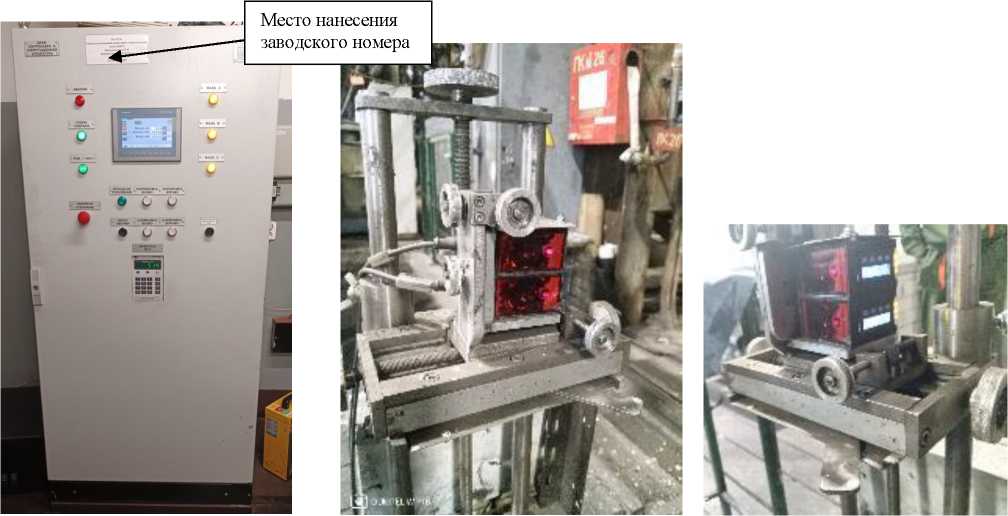

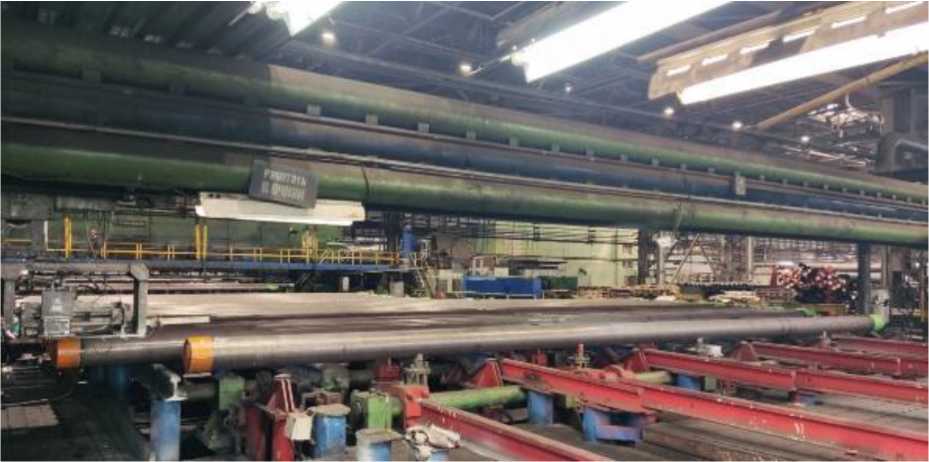

Системы для измерений длины труб в технологическом потоке

ИДТ-5

Е

97502-26

01, 02, 04

Акционерное общество «Северский трубный завод» (АО «СТЗ»), Свердловская обл., г. Полев-ской ИНН 6626002291

Акционерное общество «Северский трубный завод» (АО «СТЗ»), Свердловская обл., г. Полев-ской ИНН 6626002291

ОС

МП 44233-2025 «ГСИ. Системы для измерений длины труб в технологическом потоке ИДТ-5. Методика поверки»

1 год

Акционерное общество «Северский трубный завод» (АО «СТЗ»), Свердловская обл., г. Полев-ской ИНН 6626002291

УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Екатеринбург

17.09.2025

6.

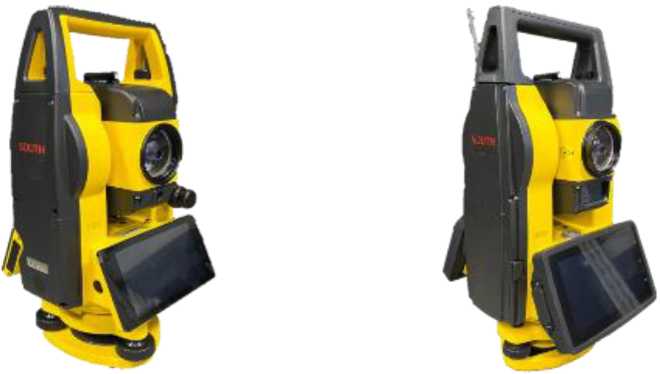

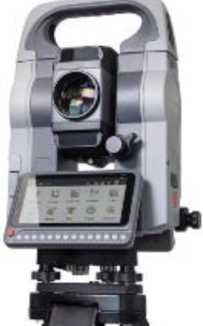

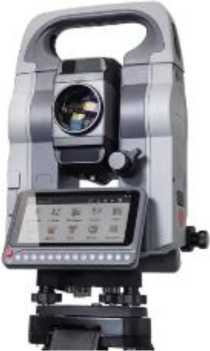

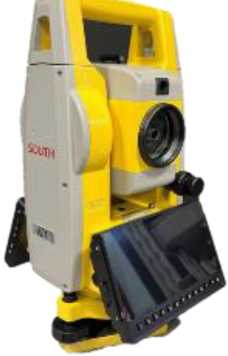

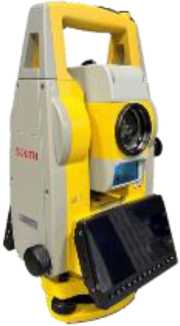

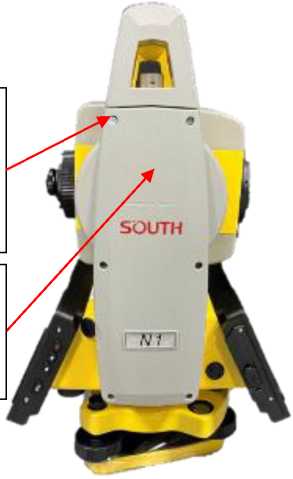

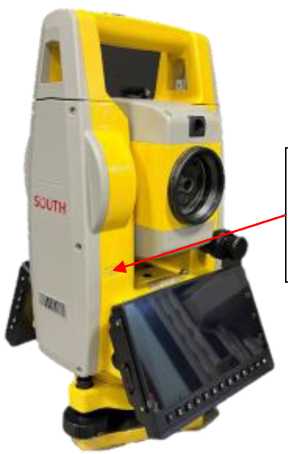

Тахеометры электронные

South

С

97503-26

A1 1» зав. № 317652, A1 2» зав. № 319605, NS10 зав. № 318986, N2 зав. № 183999, N1 зав. № 186166, NS30 зав. № 168115

SOUTH SUR VEYING & MAPPING TECHNOLOGY CO., LTD, Китай

SOUTH SUR VEYING & MAPPING TECHNOLOGY CO., LTD, Китай

ОС

МП- 27/0222025 «ГСИ. Тахеометры электронные South. Методика по-

1 год

Общество с ограниченной ответственностью «Геоде-тика» (ООО «Геодетика»), г. Москва ИНН 7713747398

ФГБУ «ГНМЦ» Минобороны России, Московская обл., г. Мытищи

15.09.2025

верки»

7.

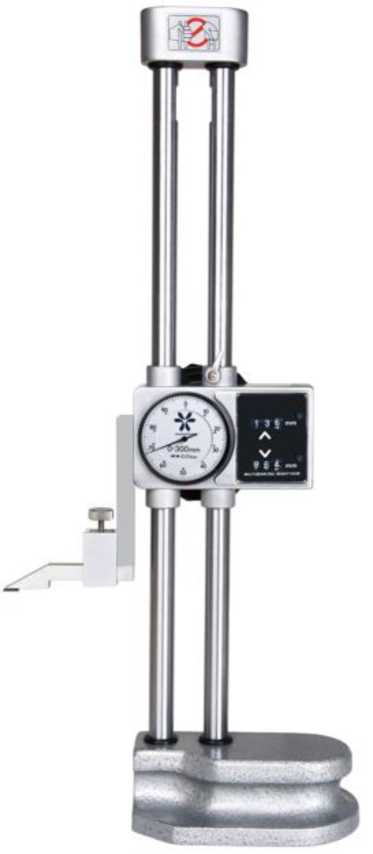

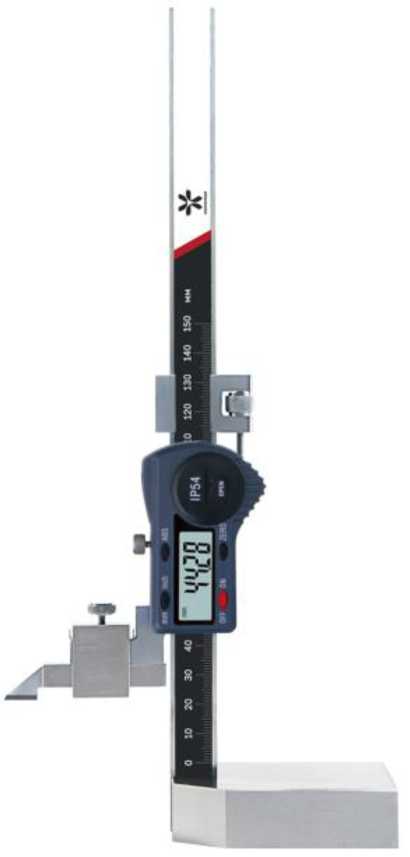

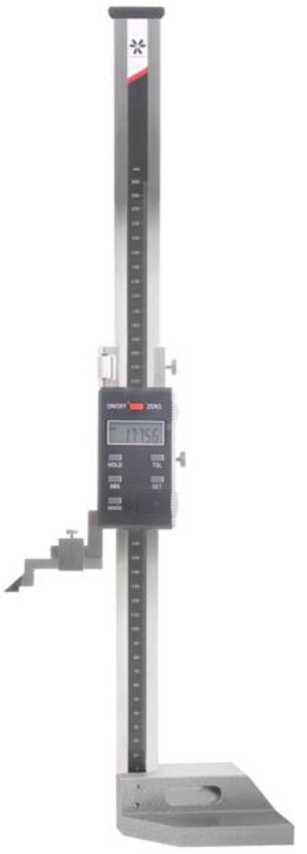

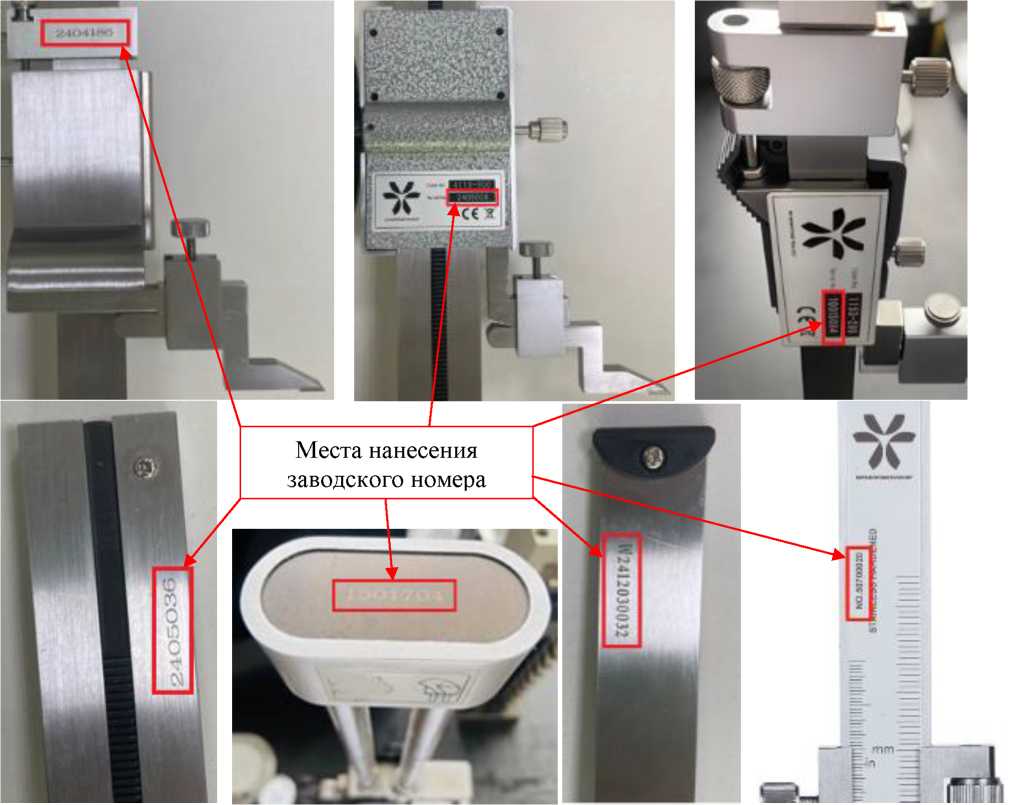

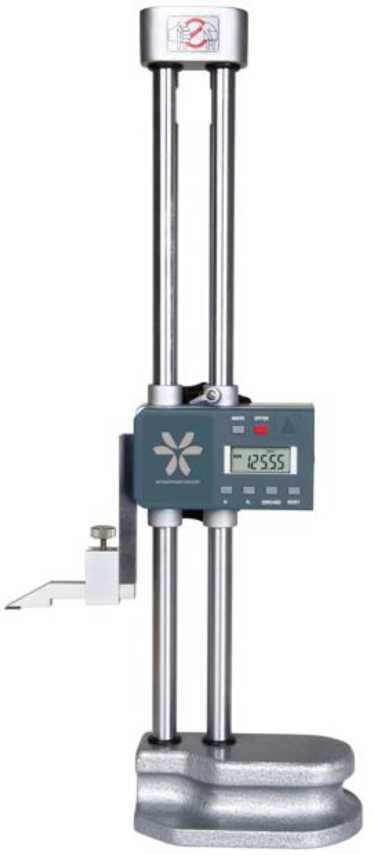

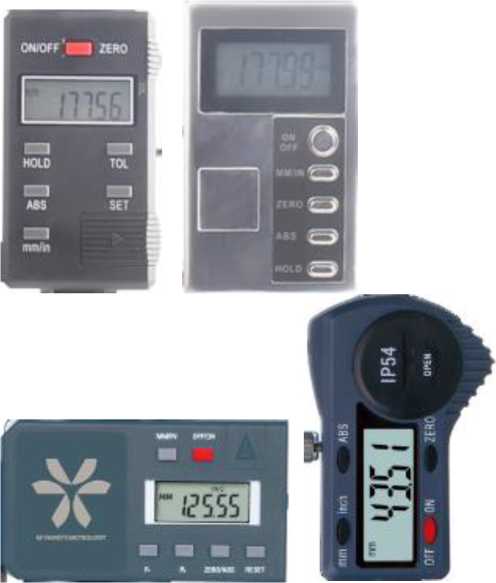

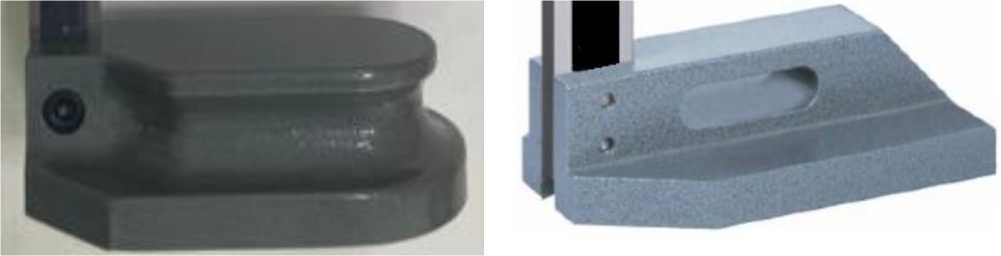

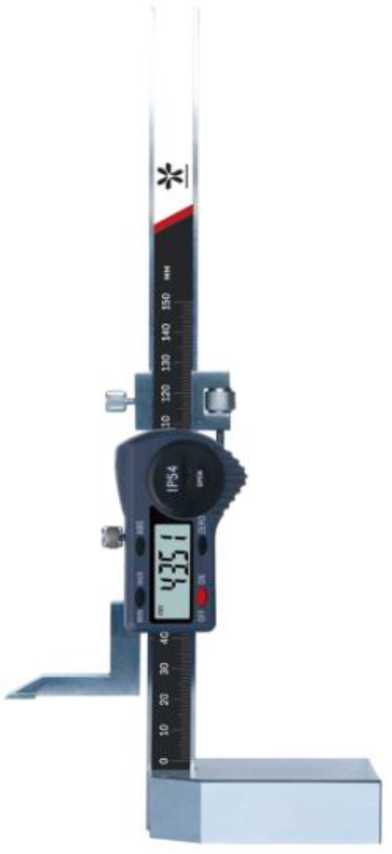

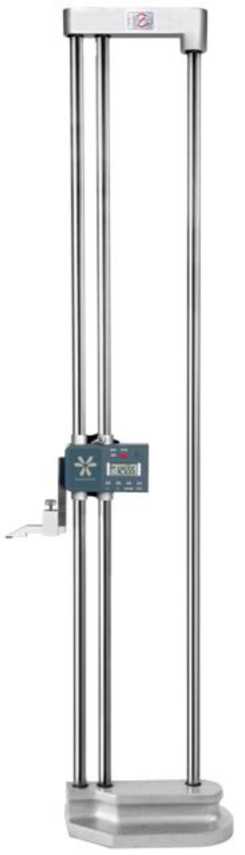

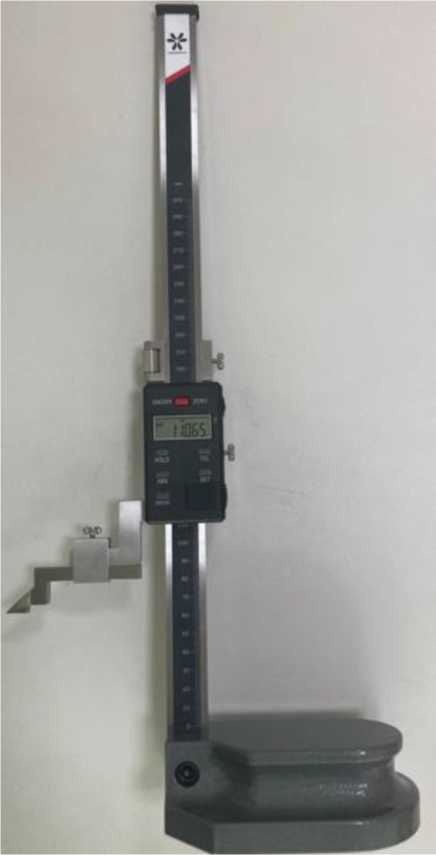

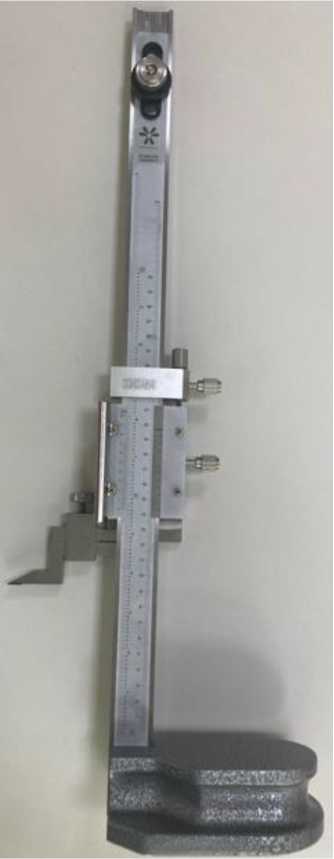

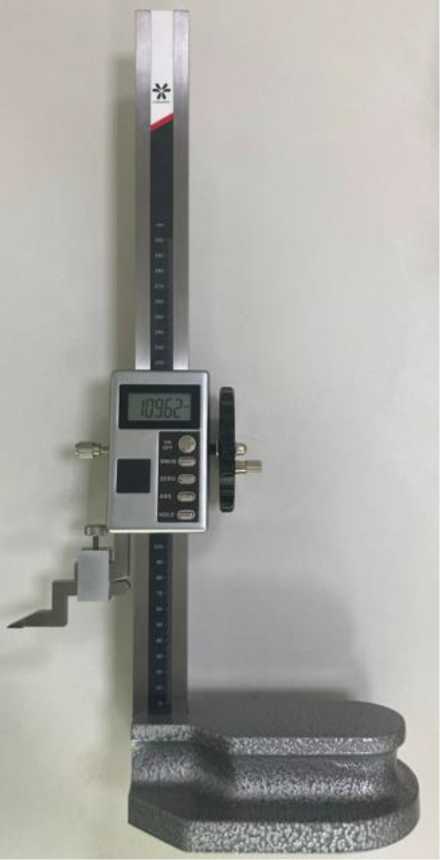

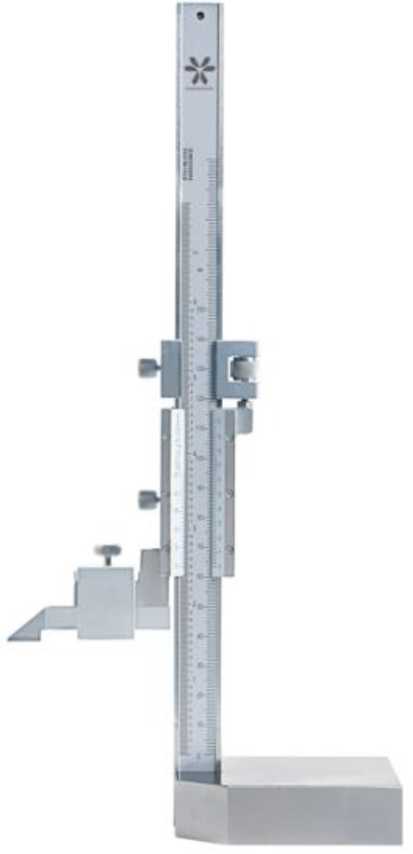

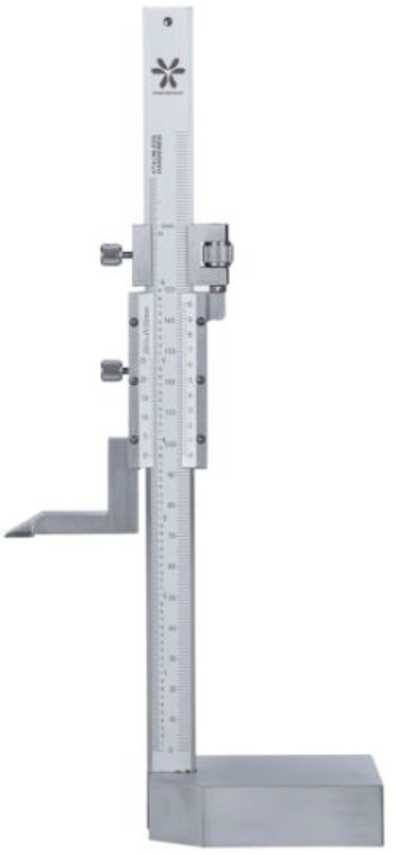

Штангенрей-смасы

Miyamot ometrolo gy

С

97504-26

4111-2000 зав. № 2406M15, 4112-450 зав. № 2408352, 4113-300 зав. № 2411F13, 4114-200 зав. № 2402385, 4115-150 зав. № 2402952, 4121-600 зав. № 2405187, 4131-300 зав. № 2404186, 4132-250 зав. № 2403154, 4133-150 зав. № 2406332

Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (ООО «ИНСТРУМЕНТ»), г. Нижний Новгород ИНН 5263052431 (производственная площадка: Hunan Temec Electromechani cal Co, Ltd., Китай)

Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (ООО «ИНСТРУМЕНТ»), г. Нижний Новгород ИНН 5263052431

ОС

МП-7.0422025 «ГСИ. Штанген- рейсмасы Miyamotom etrology. Методика поверки»

1 год

Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (ООО «ИНСТРУМЕНТ»), г. Нижний Новгород ИНН 5263052431

ООО РМЦ «Калиброн», г. Москва

15.09.2025

8.

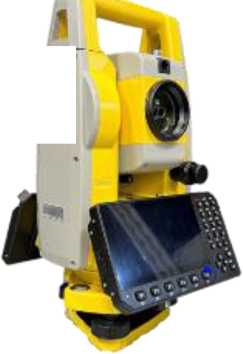

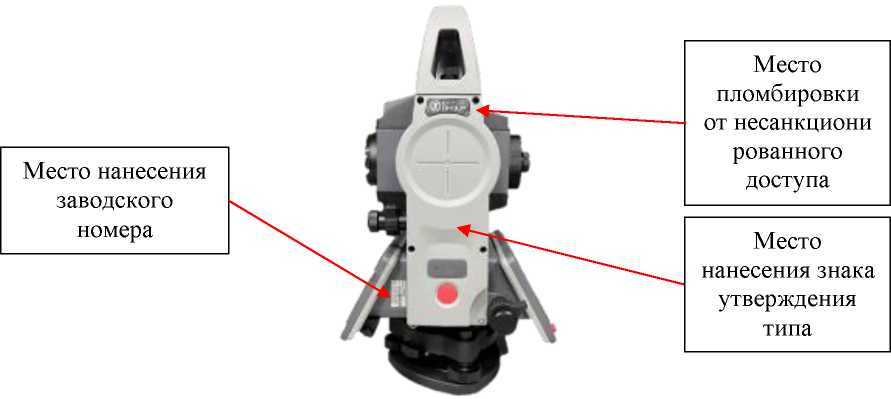

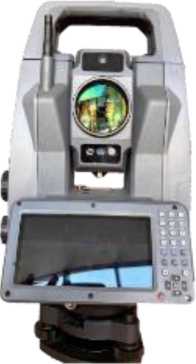

Тахеометры электронные

EFT

С

97505-26

TS2 зав. № VAXB16432937, TS2 (1") зав. № VAXB16432914, RTS1 зав. № YD16435528

Hi-Target Surveying Instrument Co., Ltd., Китай

Hi-Target Surveying Instrument Co., Ltd., Китай

ОС

МП-27/0232025 «ГСИ. Тахеометры электронные EFT. Методика по верки»

1 год

Общество с ограниченной ответственностью «ЕФТ ГРУПП» (ООО «ЕФТ ГРУПП»), г. Москва ИНН 9715387881

ФГБУ «ГНМЦ» Минобороны России, Московская обл., г. Мытищи

15.09.2025

9.

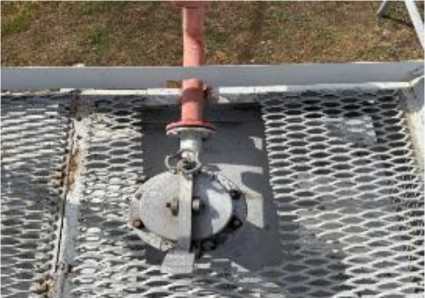

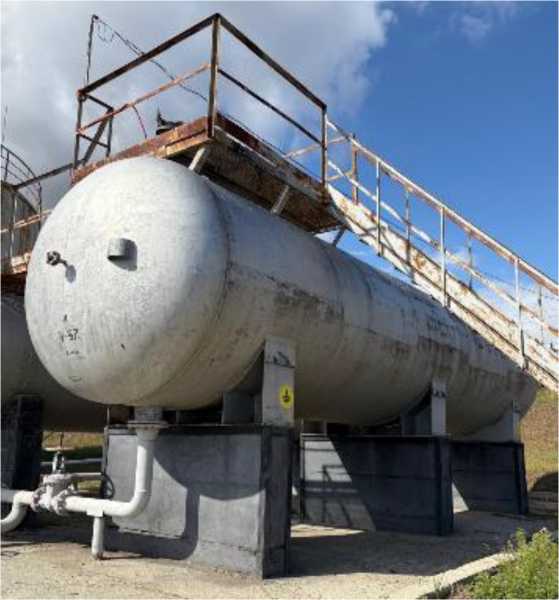

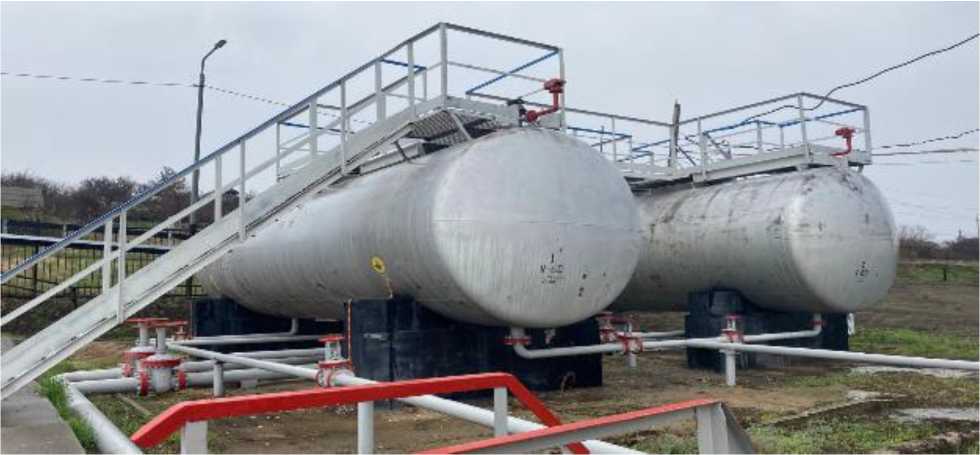

Резервуары горизонтальные стальные

РГС

Е

97506-26

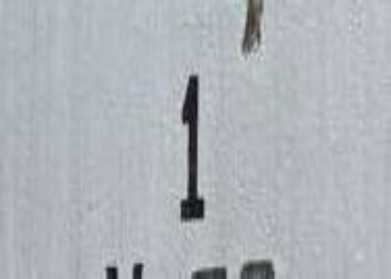

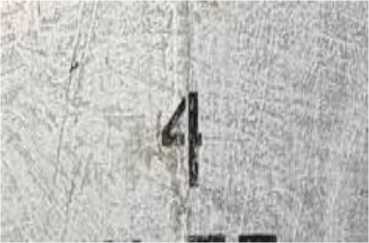

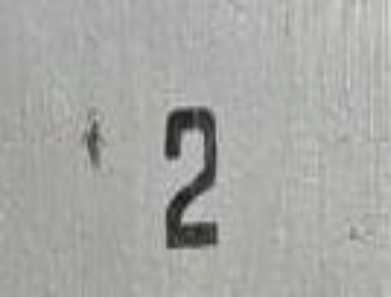

Модификация РГС-57 зав. № 4; модификация РГС-60 зав. №№ 1, 2

Акционерное общество «Саратовский завод энергетического машиностроения» (АО «Сарэнер-гомаш»), г. Саратов ИНН 6454019130

Акционерное общество «Саратовский завод энергетического машиностроения» (АО «Сарэнер-гомаш»), г. Саратов ИНН 6454019130

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Саратовский филиал Публичное акционерное общество Нефтегазовая Компания «РуссНефть» (Саратовский филиал ПАО НК «РуссНефть»), г. Саратов ИНН 7717133960

ФБУ «Саратовский ЦСМ им. Б.А. Дубо-викова», г. Саратов

23.07.2025

10.

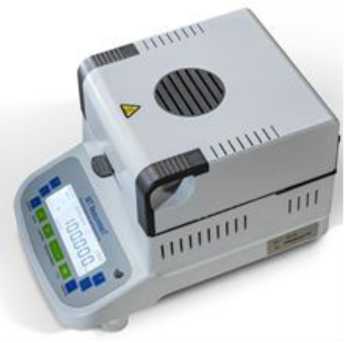

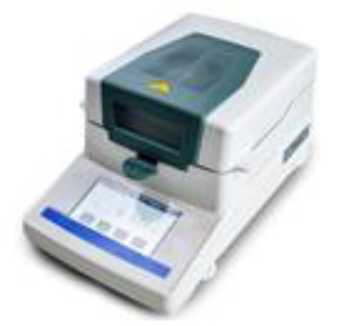

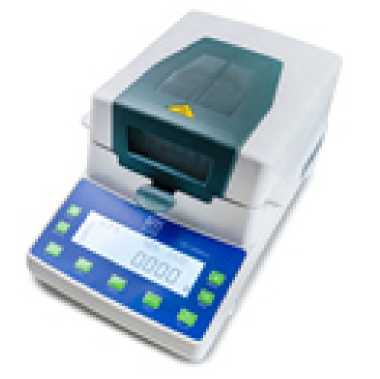

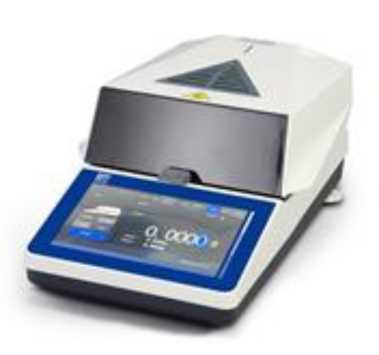

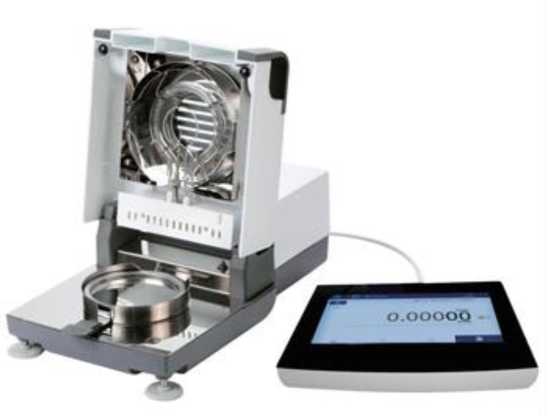

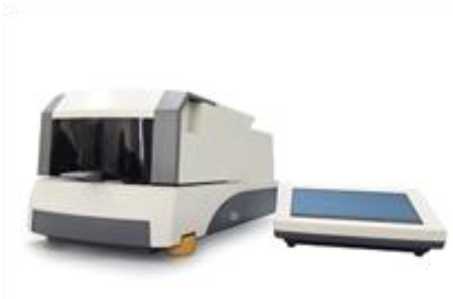

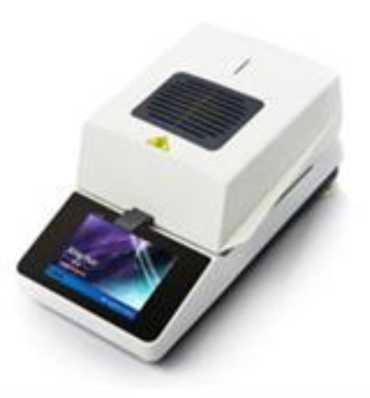

Анализаторы влажности

MT Measurement HC/HX/ MT

С

97507-26

Модификация MT1004MX Pro с сер. № АМТ45010002; модификация HC103 с сер. №№ 16D10103029, 16D10103020, 16D10103018, 16D10103016, МТ231115001, МТ231115002; модификация МТ100 с сер. № А5844040007

Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»), г. Москва, ИНН 7705125499

Акционерное общество «Меттлер- Толедо Восток» (АО «Меттлер- Толедо Восток»), г. Москва, ИНН 7705125499

ОС

МП 43241-2025 «ГСИ. Анализаторы влажности MT Measureme nt HC/HX/MT . Методика поверки»

1 год

Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»), г. Москва, ИНН 7705125499

УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Екатеринбург

03.10.2025

11.

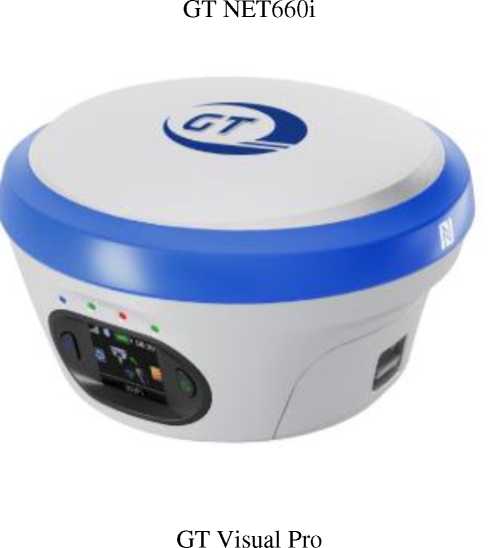

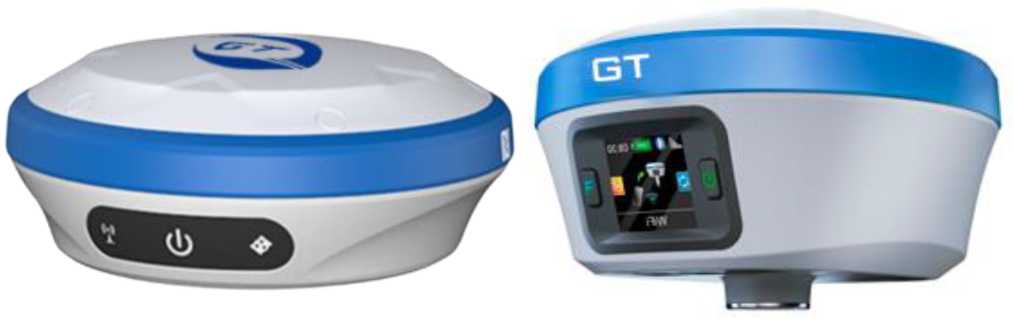

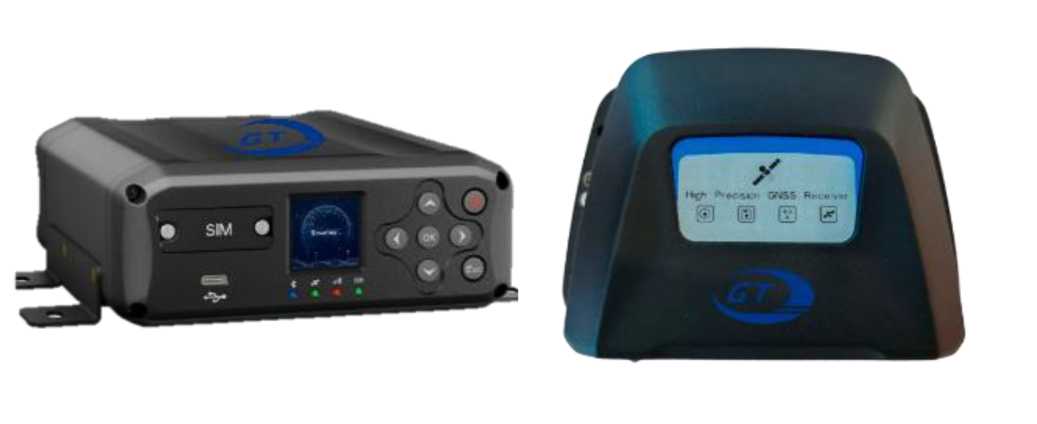

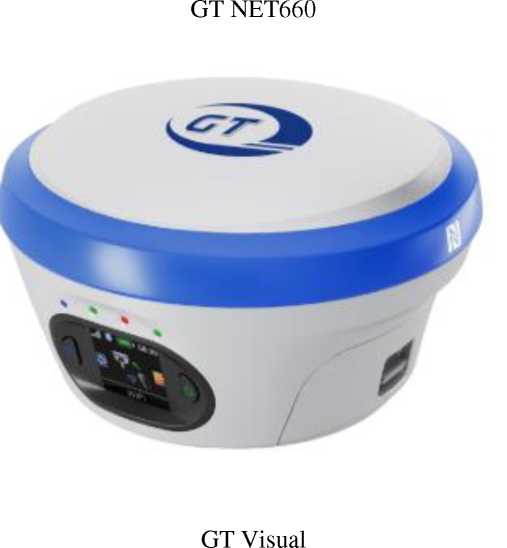

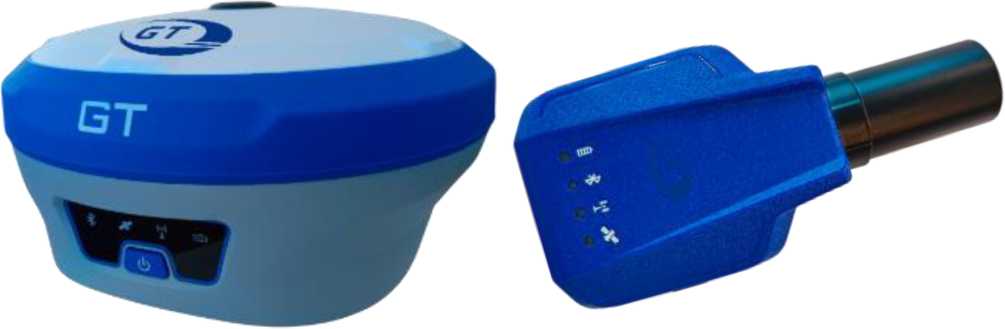

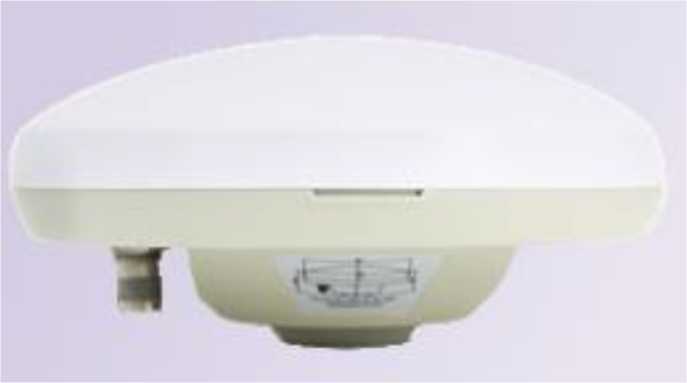

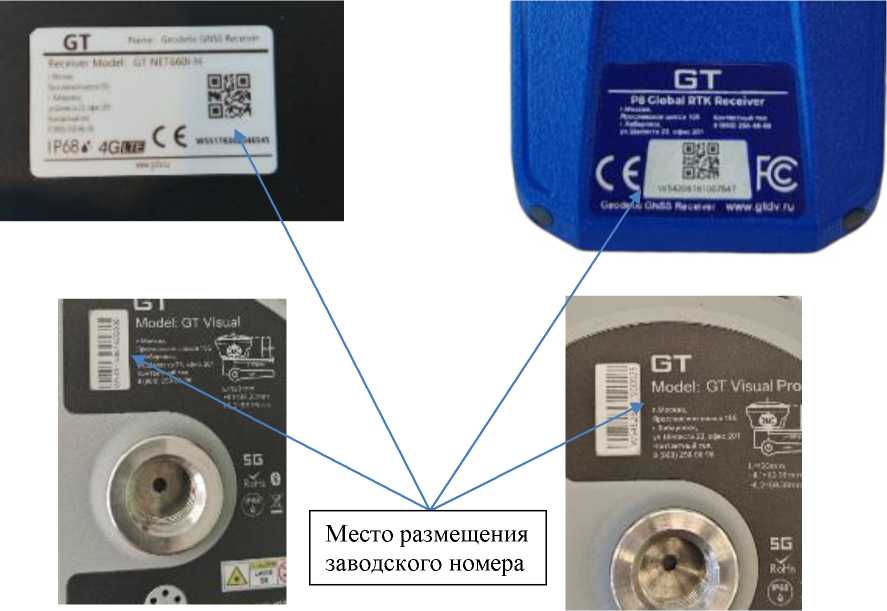

Аппаратура геодезическая спутниковая

GT

С

97508-26

GT T10Pro зав. № W55026861024237, GT T20Pro зав. № W55026861021126, GT tBase зав. № W54476861017257, GT NET660 зав. № W55036661024861, GT P8 зав. № W54206161007921, GT NET660i зав. № Z33166361026137, GT Visual зав. № W54516861900009, GT Visual Pro зав. № W54526861900025

Guangzhou TokSurvey In formation Technology Co., ltd., Китай

Guangzhou TokSurvey Information Technology Co., ltd., Китай

ОС

МП 651 25-033 «ГСИ. Аппаратура геодезическая спутниковая GT. Методика поверки»

1 год

Общество с ограниченной ответственностью «Геотехнологии» (ООО «Геотехнологии»), г. Хабаровск ИНН 2722060933

ФГУП «ВНИИФТРИ », Московская обл., г. Солнечногорск, рп. Менделее-во

25.08.2025

12.

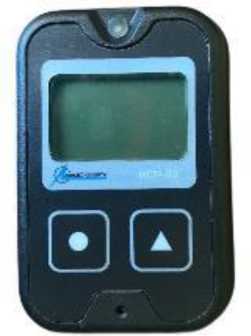

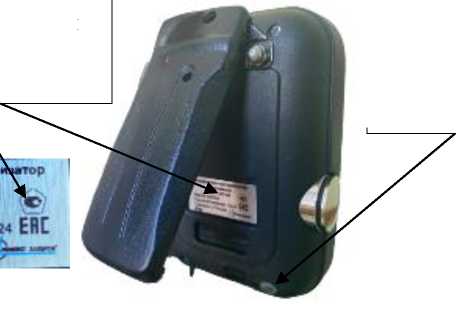

Измерители-сигнализаторы поисковые

ИСП-ЛЗ

С

97509-26

Модификация ИСП-ЛЗ-01 с зав. № 100006, модификация ИСП-ЛЗ-02 с зав. № 200002, модификация ИСП- ЛЗ-03 с зав. № 300001

Общество с ограниченной ответственностью «Научно-производственная фирма «Люмэкс-защита» (ООО «НПФ

Общество с ограниченной ответственностью «Научно-производственная фирма «Люмэкс-защита» (ООО «НПФ

ОС

МП 2101049-2025 «ГСИ. Измерители-сигнализаторы поисковые ИСП-ЛЗ. Методика

1 год

Общество с ограниченной ответственностью «Научно-производственная фирма «Люмэкс-защита» (ООО «НПФ

ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург

10.11.2025

«Люмэкс-защита»), г. Москва, ИНН 7736201598

«Люмэкс-защита»), г. Москва, ИНН 7736201598

поверки»

«Люмэкс- защита»), г. Москва, ИНН 7736201598

13.

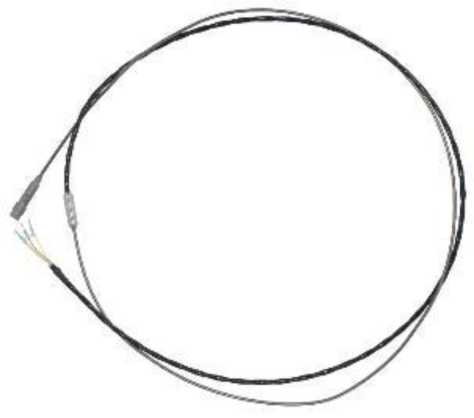

Датчики динамического давления

PS17

С

97510-26

Зав. № 24015, 24032

Общество с ограниченной ответственностью «Глобал- Тест» (ООО «Глобал- Тест»), г. Саров ИНН 5254021532

Общество с ограниченной ответственностью «Глобал- Тест» (ООО «Глобал- Тест»), г. Саров ИНН 5254021532

ОС

МП 651 25-018 «ГСИ. Датчики динамического давления PS17. Методика поверки»

2 года

Общество с ограниченной ответственностью «Глобал- Тест» (ООО «ГлобалТест»), Нижегородская обл., г. Саров ИНН 5254021532

ФГУП «ВНИИФТРИ », Московская обл., г. Солнечногорск, рп. Менделее-во

13.11.2025

14.

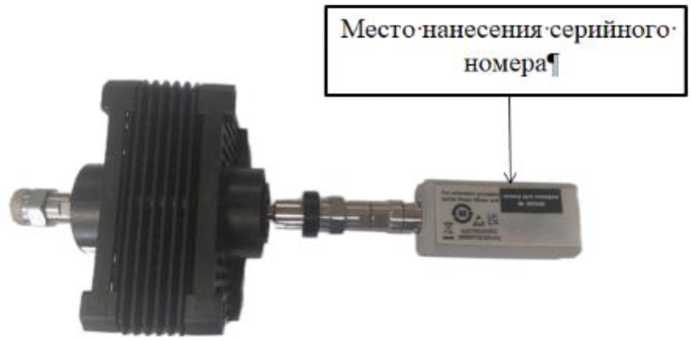

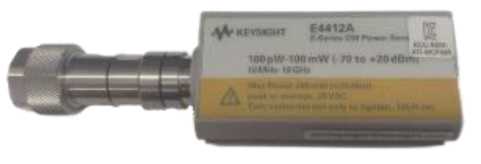

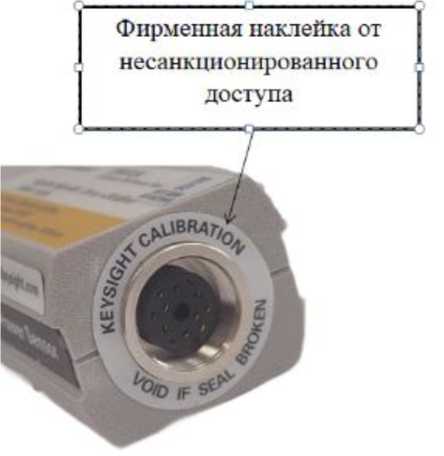

Преобразователи измерительные

E4412A

Е

97511-26

сер. № 300481, 300488, 300501

Keysight Technologies Microwave Products (M) Sdn. Bhd., Малайзия

Keysight Technologies Microwave Products (M) Sdn. Bhd., Малайзия

ОС

РТ-МП-1352-4412025 «ГСИ. Преобразователи измерительные E4412A. Методика поверки»

1 год

Общество с ограниченной ответственностью «Научно-производственное предприятие «Азимут» (ООО «НПП «Азимут»), Московская обл., г.о. Серпухов, д. Арнеево ИНН 9724063139

ФБУ «НИЦ ПМ - Ростест», г. Москва

01.10.2025

15.

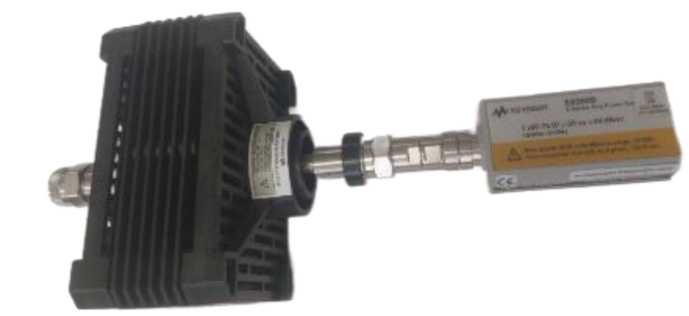

Преобразователи измерительные

E9300B

Е

97512-26

сер. № 300480; 300487; 300498; 300500

Keysight Technologies Microwave Products (M) Sdn. Bhd., Малайзия

Keysight Technologies Microwave Products (M) Sdn. Bhd., Малайзия

ОС

РТ-МП-1349-4412025 «ГСИ. Преобразователи измерительные E9300B. Методика поверки»

1 год

Общество с ограниченной ответственностью «Научно-производственное предприятие «Азимут» (ООО «НПП «Азимут»), Московская обл., г.о. Серпухов, д.

ФБУ «НИЦ ПМ - Ростест», г. Москва

01.10.2025

Арнеево ИНН 9724063139

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «__  »   творя   2026 г. №   ¹⁰⁹

Регистрационный № 97498-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вискозиметры ПРОМТ

Назначение средства измерений

Вискозиметры ПРОМТ (далее - вискозиметры) предназначены для определения условной вязкости (времени истечения) лакокрасочных и относящихся к ним продуктов -ньютоновских или приближающихся к ним по свойствам жидкостей (смолы, полимерные дисперсии и т.п.).

Описание средства измерений

Вискозиметр представляет собой алюминиевый резервуар с внутренней поверхностью цилиндрической формы, переходящей снизу в полый конус, с закрепленным сменным соплом из нержавеющей стали. Сменное сопло закрепляется с помощью прижимной гайки. Сопла вискозиметров не являются взаимозаменяемыми даже в рамках одной модификации.

В верхней части вискозиметра закреплен фланец с кольцевым желобком для слива излишков испытуемых материалов.

Вискозиметры ПРОМТ выпускаются в двух модификациях - ПРОМТ ВЗ-246, ПРОМТ ВЗ-4, которые отличаются друг от друга метрологическими, техническими характеристиками и комплектацией.

Вискозиметр модификации ПРОМТ ВЗ-246 представляет собой резервуар с внутренней цилиндрической формы, переходящей снизу в полый конус, в нижней части которого располагается узел крепления сменных сопел диаметрами 2, 4 и 6 мм.

Вискозиметры модификации ПРОМТ ВЗ-4 представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус с закрепленным сменным соплом диаметром 4 мм.

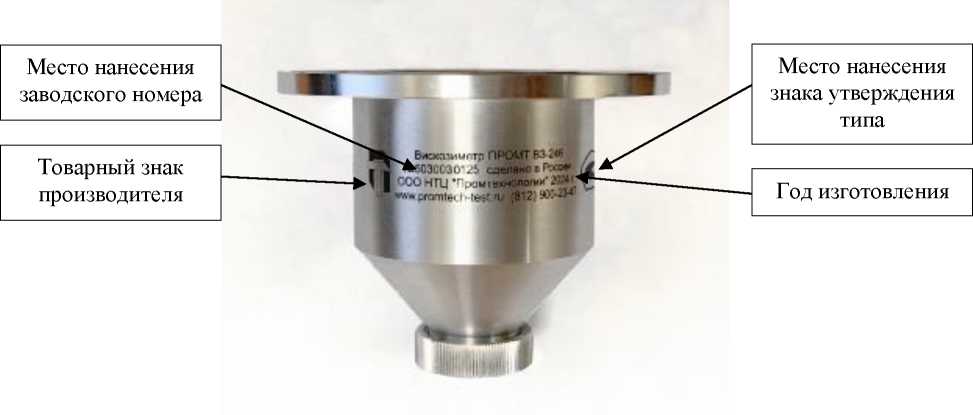

Общий вид вискозиметров ПРОМТ представлен на рисунке 1.

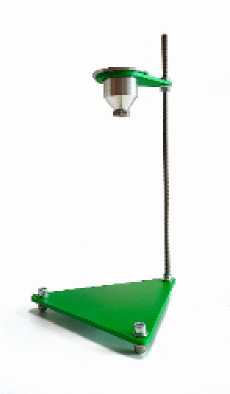

В зависимости от комплектации вискозиметр может устанавливаться на штатив, опору с регулируемыми ножками или в фиксирующие кольцо с ручкой (рисунок 2).

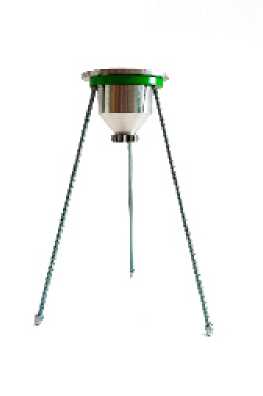

Рисунок 2 - Способы установки вискозиметров ПРОМТ

а) штатив, б) опора с регулируемыми ножками, в) фиксирующие кольцо с ручкой

Принцип действия вискозиметра основан на определении времени истечения в секундах определенного объема испытуемой жидкости через калиброванное отверстие сопла - условной вязкости испытуемого материала при температуре испытаний.

Кинематическая вязкость испытуемой жидкости при температуре (20 ± 0,2) °С может быть определена по эмпирическим формулам, графикам и таблицам в зависимости от времени истечения.

Заводской номер вискозиметра в формате цифрового обозначения наносится методом гравировки на внешнюю поверхность цилиндрической части корпуса. Место нанесения заводского номера указано на рисунке 1. Конструкцией вискозиметра не предусмотрена пломбировка корпуса и нанесение знака поверки.

Метрологические и технические характеристики

Метрологические и технические характеристики вискозиметров приведены в таблицах 1 - 3.

Таблица 1 - Основные метрологические характеристики

Наименование характеристики	Значение
Вместимость резервуара, см3	100 ± 1
Диапазон времени истечения, с:
ПРОМТ ВЗ-4	от 12 до 200
ПРОМТ ВЗ-246:
- сопло диаметром 2 мм;	от 70 до 300
- сопло диаметром 4 мм;	от 12 до 200
- сопло диаметром 6 мм	от 20 до 200
Пределы   допускаемой   основной   относительной	±3
погрешности измерения времени истечения, %

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Диаметр отверстия сопла, мм:
ПРОМТ ВЗ-4	4,000 ± 0,015
ПРОМТ ВЗ-246:
- сопло диаметром 2 мм;	2,000 ± 0,012
- сопло диаметром 4 мм;	4,000 ± 0,015
- сопло диаметром 6 мм	6,000 ± 0,015
Высота сопла, мм	4,000 ± 0,015
Габаритные размеры (без упаковки и крепления), мм, не
более:
- внешний диаметр	92
- высота	72
Масса (без упаковки и крепления), кг, не более	0,41
Условия эксплуатации:
- температура окружающей среды, °С	от +15 до +25
- относительная влажность воздуха, %	от 45 до 80
- атмосферное давление, кПа	от 80 до 104

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	6000
Средний срок службы, лет	5

Знак утверждения типа

наносится методом гравировки на внешнюю поверхность цилиндрической части корпуса и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность поставки анализаторов электропроводности ЕС3000

Наименование	Количество, шт./экз.
Вискозиметр ПРОМТ	1
Сопло диаметром 2 мм	по заказу
Сопло диаметром 4 мм	1
Сопло диаметром 6 мм	по заказу
Ножки с крепежом	по заказу
Ручка с крепежом	по заказу
Штатив	по заказу
Упаковочная тара	1
Руководство по эксплуатации совмещенное с паспортом ПРВМ.503.00.001 РЭ	1

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 05 ноября 2022 г. № 2622 «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей»

ПРВМ.414117.001 ТУ:2024 Вискозиметры ПРОМТ. Технические условия

Правообладатель

Общество с ограниченной ответственностью НТЦ «Промтехнологии»

(ООО НТЦ «Промтехнологии»)

ИНН 7805712518

Юридический адрес: Россия, 198152 г. Санкт-Петербург, ул. Краснопутиловская д. 69, Литер А, Ч. помещ. 33Н, оф. 616.1

Телефон: +7 (812) 900-23-47

E-mail: info@promtech-test.ru

Web-сайт: www.promtech-test.ru

Изготовитель

Общество с ограниченной ответственностью НТЦ «Промтехнологии»

(ООО НТЦ «Промтехнологии»)

ИНН 7805712518

Адрес: Россия, 198152 г. Санкт-Петербург, ул. Краснопутиловская д. 69, Литер А, Ч. помещ. 33Н, оф. 616.1

Телефон: +7 (812) 900-23-47

E-mail: info@promtech-test.ru

Web-сайт: www.promtech-test.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»

Уникальный номер записи в реестре аккредитованных лиц 30011-13

Адрес: Россия, 603950 г. Нижний Новгород, ул. Республиканская, д. 1

Тел. 8(800) 200-22-14

E-mail: mail@nncsm.ra

Web-сайт: http://www.nncsm.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « ²⁶ »   ^января   2026 г. №

Лист № 1 Регистрационный № 97499-26                                         Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-25

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-25 (далее - РГС) предназначен для измерения объёма жидкости.

Описание средства измерений

Принцип действия основан на зависимости объёма жидкости, находящейся в резервуаре от уровня его наполнения.

РГС представляет собой закрытый горизонтальный цилиндрический сосуд, оснащённый люками, патрубками и съёмной теплоизоляцией.

Место расположения РГС, заводской номер 7: УППН УНПА «Каюм».

Заводской номер в виде цифрового обозначения нанесён на информационной табличке резервуара методом аэрографии. Нанесение знака поверки на РГС не предусмотрено. Пломбирование РГС не предусмотрено.

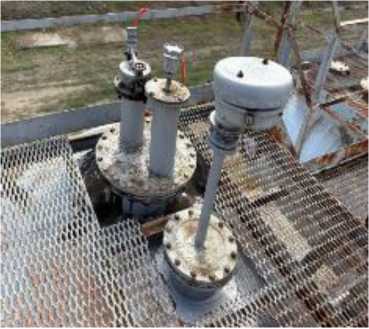

Общий вид РГС на месте эксплуатации представлен на рисунке 1.

Рисунок 1 - РГС на месте эксплуатации

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод)	± 0,25

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа	от - 50 до + 50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Резервуар стальной горизонтальный цилиндрический	РГС-25	1
Паспорт		1

Сведения о методиках (методах) измерений

приведены в разделе 9 «Измерение объёма жидкости в резервуаре» паспорта.

Нормативные документы, устанавливающие требования к средствам измерений

Приказ Росстандарта от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

Правообладатель

Акционерное общество «РН-Няганьнефтегаз»

(АО «РН-Няганьнефтегаз»)

ИНН 8610010727

Юридический адрес: 628186, Ханты-Мансийский автономный округ-Югра, г.о. Нягань, г. Нягань, ул. Сибирская, д. 10, к. 1

Изготовитель

Акционерное общество «РН-Няганьнефтегаз»

(АО «РН-Няганьнефтегаз»)

ИНН 8610010727

Адрес: 628186, Ханты-Мансийский автономный округ-Югра, г.о. Нягань, г. Нягань, ул. Сибирская, д. 10, к. 1

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе»

(ФБУ «Тюменский ЦСМ»)

Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 500-532

Web-сайт: https://тцсм.рф

E-mail: info@csm72.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.311495

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « _6 »    января 2026 г. №    109

Лист № 1 Регистрационный № 97500-26                                         Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-50

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-50 (далее - РГС) предназначен для измерения объёма жидкости.

Описание средства измерений

Принцип действия основан на зависимости объёма жидкости, находящейся в резервуаре от уровня его наполнения.

РГС представляет собой закрытый горизонтальный цилиндрический сосуд, оснащённый люками, патрубками и съёмной теплоизоляцией.

Место расположения РГС, заводской номер 50: УППН УНПА «Каюм».

Заводской номер в виде цифрового обозначения нанесён на информационной табличке резервуара методом аэрографии. Нанесение знака поверки на РГС не предусмотрено. Пломбирование РГС не предусмотрено.

Общий вид РГС на месте эксплуатации представлен на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - РГС на месте эксплуатации

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	50
Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод)	± 0,25

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа	от - 50 до + 50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Резервуар стальной горизонтальный цилиндрический	РГС-50	1
Паспорт		1

Сведения о методиках (методах) измерений

приведены в разделе 9 «Измерение объёма жидкости в резервуаре» паспорта.

Нормативные документы, устанавливающие требования к средствам измерений

Приказ Росстандарта от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

Правообладатель

Акционерное общество «РН-Няганьнефтегаз»

(АО «РН-Няганьнефтегаз»)

ИНН 8610010727

Юридический адрес: 628186, Ханты-Мансийский автономный округ-Югра, г.о. Нягань, г. Нягань, ул. Сибирская, д. 10, к. 1

Изготовитель

Акционерное общество «РН-Няганьнефтегаз»

(АО «РН-Няганьнефтегаз»)

ИНН 8610010727

Адрес: 628186, Ханты-Мансийский автономный округ-Югра, г.о. Нягань, г. Нягань, ул. Сибирская, д. 10, к. 1

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе»

(ФБУ «Тюменский ЦСМ»)

Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 500-532

Web-сайт: https://тцсм.рф

E-mail: info@csm72.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.311495

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »    яш^аря 2026 Г. №     ^{1 09}

Лист № 1 Регистрационный № 97501-26                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сканеры лазерные мобильные GOSLAM M40

Назначение средства измерений

Сканеры лазерные мобильные GOSLAM M40 (далее - сканер) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.

Описание средства измерений

Принцип действия систем заключается в определении пространственного положения точек окружающих объектов по данным лазерного сканирования полярным методом измерения координат и построении цифровой модели местности и окружающих объектов в виде облака точек, имеющих трёхмерные координаты в заданной системе. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести геометрические измерения.

Конструктивно сканер представляет собой моноблок, в котором объединены сканирующий и электронный блоки. Сканирующий блок представляет собой высокочастотный лазерный импульсный дальномер, с оптико-механическим приводом отклонения лазерного излучения. В состав электронного блока входят инерциальная система, плата контроля и управления, регистратор измерительной информации. Для раскрашивания данных сканирования в естественные цвета и получения фотографий объектов, сканер оснащается фотокамерой. Измерительная информация (местоположение сканера, угол сканирования и расстояния до сканируемых точек) записывается во встроенную карту памяти и в дальнейшем передается для обработки на персональный компьютер.

Измерения допускается производить, установив систему на ручку для переноски в руке, носимый оператором рюкзак, воздушные, наземные или водные носители различных типов, в том числе беспилотные.

Электропитание сканера осуществляется от сменного аккумулятора или внешнего источника питания.

Управление системой осуществляется вручную с помощью программного обеспечения, устанавливаемого на мобильное устройство.

К средствам измерений данного типа относятся сканеры лазерные мобильные GOSLAM M40 модификаций GOSLAM M40 (GSI), GOSLAM M40 (GSI) RTK. Модификация GOSLAM M40 (GSI) RTK отличается наличием подключаемого приёмника глобальных навигационных спутниковых систем.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на корпуса сканера.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование средств измерений от несанкционированного доступа не производится.

В процессе эксплуатации сканер не предусматривает внешних механических регулировок. Общий вид сканеров представлен на рисунке 1.

Программное обеспечение

Сканеры имеют встроенное программное обеспечение (далее- МПО), предназначенное для проверки работоспособности внутренних компонентов, настройки параметров сканирования, задания программы работы и контроля процесса измерений.

Для работы со сканерами используется метрологически значимое программное обеспечение (далее - ПО) «GoSLAM Manager», устанавливаемое на мобильное устройство и предназначенное для настройки режима и запуска измерений, а также обработки полученного облака точек.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

ПО «GoSLAM Lidar Works», устанавливаемое на персональный компьютер, предназначено для работы с облаком точек, полученном при сканировании и создании цифровой модели местности, проведении проектных и расчётных работ на её основе, данное ПО не является метрологически значимыми.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Наименование характеристики	Значение
Идентификационное наименование ПО	МПО	GoSLAM Manager	GoSLAM Lidar Works
Номер версии (идентификационный номер ПО)	20240202	не ниже 1.0	не ниже 3.5
Цифровой идентификатор ПО	-	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	GOSLAM
	M40 (GSI)   M40 (GSI) RTK
Диапазон сканирования, м	от 1,2 до 70,0
Пределы допускаемой абсолютной погрешности измерений приращений координат в условной системе координат по каждой из осей координат, мм	±20

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Модификация	GOSLAM
	M40 (GSI)	M40 (GSI) RTK
Габаритные размеры (ДлинахШиринахВысота), мм, не более	146x103x269	146x103x489
Масса сканера (без аккумуляторной батареи), кг, не более	1,05	1,16
Напряжение источника питания постоянного тока, В	10,8
Диапазон рабочих температур, °С	от -35 до +55

Таблица 4 - Показатели надёжности

Наименование характеристики	Значение
Среднее время наработки на отказ, ч, не менее	10000
Средний полный срок службы, лет, не менее	5

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Лист № 4 Всего листов 5 Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Сканер лазерный мобильный	GOSLAM M40	1 шт.
Ручка для переноски	-	1 шт.
Адаптер питания от сети переменного тока	-	1 шт.
Аккумулятор	-	2 шт.
Зарядное устройство	-	1 шт.
Кабель USB Type-C	-	1 шт.
Транспортировочный рюкзак	-	1 шт.
Кронштейн для мобильного устройства	-	1 шт.
ГНСС антенна	-	1 шт.
Ключ ПО	-	1 шт.
Программное обеспечение	GoSLAM Manager	1 шт.
Программное обеспечение	GoSLAM Lidar Works	По заказу
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе: 2 «Процесс работы» документа «Сканеры лазерные мобильные GOSLAM M40. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 07 июня 2024 г. № 1374 Об утверждении Государственной поверочной схемы для координатно-временных средств измерений

Стандарт предприятия Beijing Tianqing Zhizao Aviation Technology Co., Ltd, Китай Правообладатель

Beijing Tianqing Zhizao Aviation Technology Co., Ltd, Китай

Адрес: Room 209, Building 2, Zhubang 2000 Business Center, Chaoyang Road, Chaoyang District, Beijing, China, 100123

Изготовитель

Beijing Tianqing Zhizao Aviation Technology Co., Ltd, Китай

Адрес: Room 209, Building 2, Zhubang 2000 Business Center, Chaoyang Road, Chaoyang District, Beijing, China, 100123

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в Реестре аккредитованных лиц RA.RU. 314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »    января 2026 Г. №     109

Лист № 1 Регистрационный № 97502-26                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы для измерений длины труб в технологическом потоке ИДТ-5

Назначение средства измерений

Системы для измерений длины труб в технологическом потоке ИДТ-5 (далее -системы) предназначены для измерений длины труб в автоматическом режиме.

Описание средства измерений

Конструктивно системы состоят из лазерных датчиков, смонтированных на стойках, грузоподъемной платформы, комплекса управления и сбора данных.

Принцип действия систем основан на использовании метода оптического бесконтактного измерения расстояния до торцов трубы в момент подъема трубы посредством четырех лазерных датчиков, которые установлены попарно с каждой стороны грузоподъемной платформы с последующим вычислением длины трубы.

Стойки снабжены каретками с винтовым механизмом для установки пространственного положения лазерных датчиков по трем осям. Комплекс управления и сбора данных состоит из программируемого логического контроллера (далее - ПЛК) SIEMENS S7-1500, шкафа для ПЛК и коммутационной аппаратуры, панели оператора и автоматизированного рабочего места (далее - АРМ) оператора с персональным компьютером (далее - ПК). Управление измерениями осуществляется с ПК АРМ оператора, контроль и настройка измерений осуществляется с панели оператора, установленной на двери шкафа управления контроллера.

К средствам измерений данного типа относятся:

• - система для измерений длины труб в технологическом потоке ИДТ-5, зав. № 01;

• - система для измерений длины труб в технологическом потоке ИДТ-5, зав. № 02;

• - система для измерений длины труб в технологическом потоке ИДТ-5, зав. № 04.

Заводские номера систем в цифровом формате указываются методом типографской печати на маркировочной табличке, расположенной на передней части шкафа для ПЛК и коммутационной аппаратуры.

Пломбирование систем не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид составных частей систем c обозначением места нанесения заводского номера представлен на рисунке 1.

а) Шкаф контроллера с                          б) Лазерные датчики

коммутационной

аппаратурой

в) Общий вид системы

Рисунок 1 - Общий вид составных частей систем с обозначением места нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) систем представляет собой ПО ПЛК SIEMENS S7-1500.

ПО ПЛК предназначено для сбора и обработки результатов измерений лазерных датчиков, а также для обмена данными с верхним уровнем управления линией. ПО установлено на контроллере. Уровень защиты ПО ПЛК «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО ПЛК указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО ПЛК

Идентификационные данные	Значение
Идентификационное наименование ПО	TIA Portal
Номер версии (идентификационный номер) ПО	17
Цифровой идентификатор ПО	отсутствует

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений длины, м	от 8 до 12,5*
Пределы допускаемой абсолютной погрешности измерений длины, мм	±20
Цена единицы наименьшего разряда, мм	1
* Для системы с зав. № 02 диапазон измерений длины составляет от 10 до 12,5 м

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диаметр контролируемых труб, мм	от 200 до 350
Габаритные размеры, мм, не более:
- длина	16900
- ширина	3000
- высота	3620
Условия эксплуатации:
- температура окружающего воздуха, °С	от +15 до +30
- относительная влажность, %, не более	80
Параметры электрического питания:
- номинальная частота переменного тока, Гц	50
- номинальное напряжение питания, В	380
Масса, кг, не более	5700

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система для измерения длины труб в технологическом потоке	ИДТ-5	1 шт.
Руководство по эксплуатации	ЭР.03.06.21.3-ЭА.И1	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Использование по назначению» документа ЭР.03.06.21.3-ЭА.И1 «Система для измерений длины труб в технологическом потоке ИДТ-5. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений Локальная поверочная схема для средств измерений длины в области измерений длины труб в технологическом потоке, утвержденная АО «СТЗ» 20 мая 2025 г.

Правообладатель

Акционерное общество «Северский трубный завод»

(АО «СТЗ») Юридический адрес: 623388, Свердловская обл., г. Полевской, ул. Вершинина, д. 7 ИНН 6626002291

Изготовитель

Акционерное общество «Северский трубный завод» (АО «СТЗ»)

Адрес: 623388, Свердловская обл., г. Полевской, ул. Вершинина, д. 7 ИНН 6626002291

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи об аккредитации в реестре аккредитованных лиц УНИИМ -филиала ФГУП «ВНИИМ им. Д.И. Менделеева» № RA.RU.311373 по проведению испытаний средств измерений в целях утверждения типа

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «²⁶   » ^янваР^я    2026 г. №   ¹⁰⁹

Лист № 1 Регистрационный № 97503-26                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тахеометры электронные South

Назначение средства измерений

Тахеометры электронные South (далее - тахеометры) предназначены для измерений длин, горизонтальных и вертикальных углов

Описание средства измерений

Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

Принцип измерений углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно» и «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.

Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях находятся жидкокристаллические дисплеи, клавиши включения и выключения тахеометра, управления измерением, изменения настроек. Сбоку под защитной крышкой расположен USB-порт внешнего накопителя информации и разъем для SD-карты памяти. На боковой панели расположены аккумуляторный отсек и наводящие и закрепительные винты для ручного наведения на цель.

Тахеометры оснащены интерфейсным портом RS232 для связи с внешними устройствами и подключения к внешнему источнику питания, а также модулем беспроводного обмена данными Bluetooth.

Результаты измерений записываются во внутреннюю память тахеометра, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.

К настоящему типу средств измерений относятся тахеометры электронные South в модификациях A1 2", A1 1", NS10, N2, N1, NS30, которые отличаются внешним видом и интерфейсом пользователя.

Общий вид тахеометров представлен на рисунке 1.

Заводской номер в цифровом формате наносится методом печати на лицевой стороне тахеометра. Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа представлены на рисунке 2. Место нанесения заводского номера представлено на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид тахеометров электронных South

Программное обеспечение

Тахеометры имеют метрологически значимое встроенное программное обеспечение (ПО), устанавливаемое на тахеометр.

С помощью указанного ПО осуществляется взаимодействие узлов тахеометра, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.

Конструкция тахеометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Модификация	Идентификационное наименование ПО	Номер версии (идентификационный номер ПО)	Алгоритм вычисления цифрового идентификатора
Значение	NS30	SurvStar	2.01	-
	A1 1"	A1 X"	20240919	-
	A1 2"	A1 X"	20240920
	N1	SurvStar	2.0	-
	NS10	NS 10	20250106	-
	N2	SurvStar	2.01	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	A1 2"	A1 1"	NS10
Диапазон измерений углов, градус1)	от 0 до 360
Диапазон измерений длин, м: - с призменным отражателем2) - с пленочным отражателем3) - без отражателя4)	от 1,5 до 5000,0 от 1,5 до 1000,0	от 1,5 до 5000,0 от 1,5 до 1000,0	от 1,5 до 5000,0 от 1,5 до 1000,0 от 1,5 до 1000,0
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда1)	±4	±2
Допускаемое среднее квадратическое отклонение измерений углов, секунда1)	2	1
Границы допускаемой абсолютной погрешности измерений длин (при доверительной вероятности 0,95), мм: - с призменным отражателем - с пленочным отражателем - в диапазоне от 1,5 до 300 м включ. - в диапазоне св. 300 до 600 м включ. - в диапазоне св. 600 - без отражателя - в диапазоне от 1,5 до 300 м включ. - в диапазоне св. 300 до 600 м включ. - в диапазоне св. 600	±2-(2+2-10’6-L) 5) ±2-(3+2-10’6-L) ±2<5+240-6Ъ) ±2-(10+2-10’6-L)	±2-(1+1-10’6-L) ±2-(3+2-10’6-L) ±2<5+240-6Ъ) ±2-(10+2-10’6-L)	±2-(1+1-10-6^L) ±2-(3+2-10’6-L) ±2<5+240-6Ъ) ±2^(10-2^10'Ч.) ±2-(3+2-10’6-L) ±2<5+240-6Ъ) ±2^(10-2^10'Ч.)
Допускаемое среднее квадратическое отклонение измерений длин, мм - с призменным отражателем - с пленочным отражателем - в диапазоне от 1,5 до 300 м включ. - в диапазоне св. 300 до 600 м включ. - в диапазоне св. 600 - без отражателя - в диапазоне от 1,5 до 300 м включ. - в диапазоне св. 300 до 600 м включ. - в диапазоне св. 600	2+2-10’6-L 3+2-10’6-L 5+2-10’6-L 10+2-10’6-L	1+140-6Ъ 3+2-10’6-L 5+2-10’6-L 10+2-10’6-L	1+140-6Ъ 3+2-10’6-L 5+2-10’6-L 10+2-10’6-L 3+2-10’6-L 5+2-10’6-L 10+2-10’6-L
Диапазон компенсации компенсатора, не менее, минута1)	±3		±5
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, секунда1)	±1		±1
1) градус, минута, секунда - единица измерений плоского угла; 2) одна призма; 3) измерения на отражающую пленку (90x90) мм с коэффициентом отражения не менее 90 %; 4) измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 %; 5) L - измеряемая длина, мм

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	N2     N1	NS30
Диапазон измерений углов, градус1)	от 0 до 360
Диапазон измерений длин, м: - с призменным отражателем2)	от 1,5 до 5000,0	от 1,5 до 3500,0
- с пленочным отражателем3)	от 1,5 до 2000,0	-
- без отражателя4)	от 1,5 до 2000,0	от 1,5 до 1000,0
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда1)	±4	±2
Допускаемое среднее квадратическое отклонение измерений углов, секунда1)	2	1
Границы допускаемой абсолютной погрешности измерений длин (при доверительной вероятности 0,95), мм: - с призменным отражателем	±2<3+240-6Ъ) 5)	±2<1+240-6Ъ)
- с пленочным отражателем	±2<3+240-6Ъ)	-
- без отражателя - в диапазоне от 1,5 до 500 м включ.	±2<2+240-6Ъ)	±2<2+240-6Ъ)
- в диапазоне св. 500	±2<2+240-6Ъ)	±2<5+240-6Ъ)
Допускаемое среднее квадратическое отклонение измерений длин, мм - с призменным отражателем	3+2-10’6-L	1+2-10’6-L
- с пленочным отражателем	3+2-10’6-L	-
- без отражателя - в диапазоне от 1,5 до 500 м включ.	2+2-10’6-L	2+2-10’6-L
- в диапазоне св. 500	2+2-10’6-L	5+2-10’6-L
Диапазон компенсации компенсатора, не менее, минута1)	±6
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, секунда1)	±1
1) градус, минута, секунда - единица измерений плоского угла;
2) одна призма; 3) измерения на отражающую пленку (90x90) мм с коэффициентом отражения не менее 90 %;
4) измерения на поверхность соответствующей белой поверхности пластины
с коэффициентом отражения не менее 90 %; 5) L - измеряемая длина, мм

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Модификация	A1 2", A1 1"	N2	N1	NS10	NS30
Угловое поле зрения зрительной трубы, минута, не менее	90
Наименьшее расстояние визирования, м, не более	1,5	1,4	1,2	1,5	1,2
Дискретность отсчета:
- углов, секунда			0,1
- расстояний, мм			0,1
Напряжение питания от источника постоянного тока, В	7,4			14	И
Габаритные размеры, мм, не более:
- длина	206	200		255	217
- ширина	200	170		235	198
- высота	353	350		430	378
Масса, кг	6,0	5,7	6,0	6,0	7,0
Условия эксплуатации:
- температура окружающей среды, °С		от -20 до +50
- относительная влажность воздуха, %, не более			95
1) минута, секунда - единица измерений плоского угла

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометра.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тахеометр электронный	South	1 шт.
Транспортировочный кейс	-	1 шт.
Зарядное устройство	-	1 шт.
Кабель для зарядного устройство	-	1 шт.
Аккумуляторная батарея	-	2 шт.
Набор юстировочных инструментов	-	1 к-т
Защитный чехол от дождя	-	1 шт.
Кабель Type-C	-	1 шт.
Плечевые ремни	-	2 шт.
Набор пленочных отражателей	-	1 шт.
Защитная крышка для объектива	-	1 шт.
Контроллер N80 Plus	-	1 шт. (по заказу) 1)1
Призма 360 градусов	-	1 шт. (по заказу) 1)1
Антенна	-	1 шт. 1)1
Антенна Zigbee	-	1 шт. 2)
OTG-кабель Type-C-USB	-	1 шт. 3)
SD карта 32 гб	-	1 шт. 3)
Гарантийный талон	-	1 экз.
Руководство по эксплуатации	-	1 экз.
1) только для модификации NS10; 2) только для модификации NS30; 3) только для модификаций N1, N2, NS30

Сведения о методиках (методах) измерений приведены в

- п.4 «Измерения углов и расстояний» документа «Тахеометр электронный South A1. Руководство по эксплуатации»;

- п.4 «Измерение углов и расстояний» документа «Тахеометр электронный South N1. Руководство по эксплуатации»;

- п.4 «Измерение» документа «Тахеометр электронный South N2. Руководство по эксплуатации»

- п.4 «Измерение» документа «Тахеометр электронный South NS10. Руководство по эксплуатации»;

- п.6 «Измерение» документа «Роботизированный электронный тахеометр South NS30. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»

Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений

Стандарт предприятия «Тахеометры электронные South»

Правообладатель

SOUTH SURVEYING & MAPPING TECHNOLOGY СО., LTD, Китай

Адрес: South Geo-Information Industrial Park, №39 Si Cheng Road, Tian He IBD, Guangzhou, China

E-mail: mail@southsurvey.com

Изготовитель

SOUTH SURVEYING & MAPPING TECHNOLOGY СО., LTD, Китай

Адрес: South Geo-Information Industrial Park, №39 Si Cheng Road, Tian He IBD, Guangzhou, China

E-mail: mail@southsurvey.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный метрологический центр» Министерства обороны Российской Федерации

(ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »    января 2026 г. №    ¹⁰⁹

Лист № 1 Регистрационный № 97504-26                                        Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Штангенрейсмасы Miyamotometrology

Назначение средства измерений

Штангенрейсмасы Miyamotometrology (далее по тексту - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.

Описание средства измерений

Принцип действия основан на измерении линейных размеров в момент соприкосновения измерительной поверхности ножки штангенрейсмаса с измеряемой поверхностью детали:

• - методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса;

• - методом непосредственной оценки по механическому счётчику и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса. Круговая шкала вращается посредством подвижного ободка;

• - методом преобразования линейного перемещения рамки штангенрейсмаса в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический дисплей цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству.

Штангенрейсмасы изготавливаются следующих моделей:

• - 4111, 4112, 4113, 4114, 4115 - с цифровым отсчетным устройством;

• - 4121 - с отсчетом по круговой шкале;

• - 4131, 4132, 4133 - с отсчетом по нониусу.

Штангенрейсмасы моделей 4111, 4114, 4115 состоят из основания, штанги, рамки с цифровым отчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, устройства микрометрической подачи, ножки, источника питания и стопорных винтов.

Штангенрейсмасы модели 4112 состоят из основания, двух направляющих, рамки с цифровым отчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль направляющих, ведущего колеса, ножки, источника питания и стопорных винтов. В конструкции штангенрейсмаса модификации 4112-1000 предусмотрена дополнительная вертикальная колонна-усилитель.

Штангенрейсмасы модели 4113 состоят из основания, штанги, рамки с цифровым отчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, ведущего колеса, ножки, источника питания и стопорных винтов.

Штангенрейсмасы модели 4121 состоят из основания, двух направляющих, рамки с круговой шкалой и двойным механическим счетчиком, которая перемещается вдоль направляющих, ведущего колеса, ножки и стопорных винтов.

Штангенрейсмасы модели 4131 состоят из основания, штанги, рамки с нониусом, которая перемещается вдоль штанги, устройства микрометрической подачи, ножки, винта перемещения основной шкалы и стопорных винтов.

Штангенрейсмасы моделей 4132, 4133 состоят из основания, штанги, рамки с нониусом, которая перемещается вдоль штанги, устройства микрометрической подачи, ножки, и стопорных винтов.

Штангенрейсмасы отличаются между собой внешним видом, конструкцией, метрологическими и техническими характеристиками.

Штангенрейсмасы моделей 4114, 4115 выпускаются со степенью защиты IP54 по ГОСТ 14254-2015.

Питание штангенрейсмасов с цифровым отсчетным устройством осуществляется от батареи.

Общий вид штангенрейсмасов указан на рисунках 1 - 11.

Варианты исполнений цифровых отсчетных устройств представлены на рисунке 12. Типы оснований штангенрейсмаса модели 4111 представлены на рисунке 13.

Модели разделяются на модификации, отличающиеся между собой пределами допускаемой абсолютной погрешности и диапазоном измерений. В обозначении модификации значимыми считать первые четыре цифры до знака «дефис», которые указывают на модель штангенрейсмаса.

Товарный знак           наносится на паспорт штангенрейсмасов типографским

методом, на штангу, рамку или отсчетное устройство краской, лазерной маркировкой или с помощью наклейки.

Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом лазерной маркировки или краской в местах, указанных на рисунке 14.

Цвета штанги, отсчетного устройства и/или кнопок управления цифрового отсчетного устройства могут отличаться от представленных на рисунках и не влияют на метрологические характеристики штангенрейсмасов.

Возможность нанесения знака поверки на средство измерений отсутствует.

Пломбирование штангенрейсмасов от несанкционированного доступа не предусмотрено.

Рисунок 1 - Общий вид штангенрейсмасов модели 4111 модификаций 4111-300, 4111-500, 4111-600

Рисунок 2 - Общий вид штангенрейсмасов модели 4111 модификаций 4111-1000, 4111-1500, 4111-2000

Рисунок 13 - Типы основания штангенрейсмаса модели 4111

л

Места нанесения

заводского номера

Рисунок 14 - Возможные места нанесения заводского номера

Программное обеспечение

Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенрейсмасов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики штангенрейсмасов с цифровым отсчетным

устройством

Модель	Модификация	Диапазон измерений, мм	Шаг дискретности, мм	Пределы допускаемой абсолютной погрешности, мм
4111	4111-300	от 0 до 300	0,01	±0,04
	4111-500	от 0 до 500		±0,05
	4111-600	от 0 до 600		±0,05
	4111-1000	от 0 до 1000		±0,07
	4111-1500	от 0 до 1500		±0,11
	4111-2000	от 0 до 2000		±0,15
4112	4112-300	от 0 до 300	0,01	±0,04
	4112-450	от 0 до 450		±0,05
	4112-600	от 0 до 600		±0,05
	4112-1000	от 0 до 1000		±0,05
4113	4113-300	от 0 до 300	0,01	±0,03
	4113-600	от 0 до 600		±0,05
	4113-1000	от 0 до 1000		±0,07
4114	4114-150	от 0 до 150	0,01	±0,03
	4114-200	от 0 до 200		±0,03
	4114-250	от 0 до 250		±0,03
4115	4115-150	от 0 до 150	0,01	±0,03

Таблица 2 - Метрологические характеристики штангенрейсмасов с отсчетом по круговой шкале

Модель	Модификация	Диапазон измерений, мм	Цена деления, мм	Пределы допускаемой абсолютной погрешности, мм
4121	4121-300	от 0 до 300	0,01	±0,04
	4121-450	от 0 до 450		±0,05
	4121-600	от 0 до 600		±0,05

Таблица 3 - Метрологические характеристики штангенрейсмасов с отсчетом по нониусу

Модель	Модификация	Диапазон измерений, мм	Цена деления, мм	Пределы допускаемой абсолютной погрешности, мм
4131	4131-300	от 0 до 300	0,02	±0,04
	4131-450	от 0 до 450		±0,05
	4131-600	от 0 до 600		±0,05
	4131-1000	от 0 до 1000		±0,07
4132	4132-150	от 0 до 150	0,02	±0,03
	4132-200	от 0 до 200		±0,03
	4132-250	от 0 до 250		±0,03
4133	4133-150	от 0 до 150	0,02	±0,03
	4133-200	от 0 до 200		±0,03

Таблица 4 - Допуск параллельности измерительной плоскости ножки относительно основания и прямолинейности измерительной поверхности ножки

Наименование характеристики	Значение
Допуск параллельности измерительной плоскости ножки относительно	0,005
основания, мм:
Допуск прямолинейности измерительной поверхности ножки, мм:
- для диапазона измерений до 1000 мм включ.	0,005
- для диапазона измерений св. 1000 мм	0,006

Таблица 5 - Габаритные размеры и масса

Модель	Модификация	Габаритные размеры (Длина х Ширина х Высота), мм, не более	Масса, кг, не более	Тип основания
4111	4111-300	500х260х100	3,685	А
	4111-500	850х300х130	7,913
	4111-600	860х310х130	8,230
	4111-1000	1330х390х180	22,300	В
	4111-1500	1860х410х230	32,550
	4111-2000	2360х410х230	42,800
4112	4112-300	530х230х160	4,565	-
	4112-450	730х290х170	8,803
	4112-600	890х290х180	10,140
	4112-1000	1400х410х240	34,450
4113	4113-300	580х300х190	7,550	-
	4113-600	890х290х170	8,990
	4113-1000	1450х420х270	22,300
4114	4114-150	310х160х60	1,410	-
	4114-200	370х180х70	1,510
	4114-250	420х220х70	1,630
4115	4115-150	310х170х60	1,395	-
4121	4121-300	520х150х220	4,230	-
	4121-450	730х290х170	8,831
	4121-600	900х290х180	10,035
4131	4131-300	600х260х130	3,965	-
	4131-450	790х290х150	7,707
	4131-600	940х340х200	9,560
	4131-1000	1380х470х280	27,950
4132	4132-150	310х170х60	1,460	-
	4132-200	370х190х80	2,110
	4132-250	420х210х70	2,110
4133	4133-150	310х160х60	1,445	-
	4133-200	370х200х80	2,085

Таблица 6 - Условия эксплуатации и степени защиты

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от +15 до +25 80
Степень защиты по ГОСТ 14254-2015 1)1	IP54
|( Только для штангенрейсмасов моделей 4114 и 4115

Таблица 7 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	5
Средняя наработка на отказ, условных измерений |(	15000
1) Под условным измерением понимают перемещение рамки по штанге до контакта измерительных поверхностей с объектом измерения. При этом перемещение рамки должно быть не менее 1/3 верхнего предела измерения штангенрейсмаса.

Знак утверждения типа наносится типографским способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество
Штангенрейсмас Miyamotometrology 1)1	-	1 шт.
Источник питания (батарейка) 2)	-	1 шт.
Футляр	-	1 шт.
Паспорт 1)1	-	1 экз.
|( - модель и модификация в соответствии с заказом; 2) - только для штангенрейсмасов с цифровым отсчётным устройством.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Порядок работы и техническое обслуживание» паспорта штангенрейсмасов.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840

ТУ 023-2024 «Штангенрейсмасы Miyamotometrology. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «ИНСТРУМЕНТ»

(ООО «ИНСТРУМЕНТ»)

ИНН 5263052431

Адрес юридического лица: 603124, Россия, г. Нижний Новгород, Базовый пр-д, д. 1, помещ. 1

Тел: + 7 (831) 432-53-04

E-mail: info@instrumentgroup.ru

Web-сайт: www.instrument52.ru

Изготовитель

Общество с ограниченной ответственностью «ИНСТРУМЕНТ»

(ООО «ИНСТРУМЕНТ»)

ИНН 5263052431

Адрес юридического лица: 603124, Россия, г. Нижний Новгород, Базовый пр-д, д. 1, помещ. 1

Производственная площадка: Hunan Temec Electromechanical Co, Ltd., Китай

Адрес: No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129 China

Тел: + 7 (831) 432-53-04

E-mail: info@instrumentgroup.ru

Web-сайт: www.instrument52.ru

Испытательный центр

Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн»

(ООО РМЦ «Калиброн»)

Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23

Телефон: +7 (495) 796-92-75

Web-сайт: https://calibronrmc.ru/

E-mail: info@calibronrmc.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314442

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « ²⁶ »   января   2026 г. №    ¹⁰⁹

Лист № 1 Регистрационный № 97505-26                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тахеометры электронные EFT

Назначение средства измерений

Тахеометры электронные EFT (далее - тахеометры) предназначены для измерений длин, горизонтальных и вертикальных углов

Описание средства измерений

Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.

Принцип измерений углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно» и «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.

Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях находятся жидкокристаллические дисплеи, клавиши включения и выключения тахеометра, управления измерением, изменения настроек. Сбоку под защитной крышкой расположен USB-порт внешнего накопителя информации и разъем для SD-карты памяти. На боковой панели расположены аккумуляторный отсек и наводящие и закрепительные винты для ручного наведения на цель.

Результаты измерений записываются во внутреннюю память тахеометра, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.

К настоящему типу средств измерений относятся тахеометры электронные EFT модификаций TS2, TS2 (Г'), RTS1 которые отличаются внешним видом, интерфейсом пользователя, метрологическими и техническими характеристиками. Тахеометры EFT модификации TS2 и TS2 (1') могут комплектоваться полной клавиатурой.

Общий вид тахеометров представлен на рисунке 1.

Заводской номер в буквенно-цифровом формате наносится методом печати на боковой стороне тахеометра. Места нанесения знака утверждения типа, пломбировки от несанкционированного доступа и нанесения заводского номера представлено на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

б) модификация TS2 (1")

Программное обеспечение

Тахеометры имеют метрологически значимое встроенное программное обеспечение (ПО), устанавливаемое на тахеометр.

С помощью указанного ПО осуществляется взаимодействие узлов тахеометра, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.

Конструкция тахеометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Модификация	Идентификационное наименование ПО	Номер версии (идентификационный номер ПО)	Алгоритм вычисления цифрового идентификатора
Значение	TS2	EFT TOTAL SURVEY	не ниже l.xx.xx	-
	TS2 (1")	EFT TOTAL SURVEY	не ниже l.xx.xx	-
	RTS1	EFT TOTAL SURVEY	не ниже l.xx.xx	-
* «хх.хх» принимает значения от 00.00 до 99.99

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	TS2	TS2 (1")	RTS1
Диапазон измерений: - углов, градус1): - горизонтальных	от 0 до 360	от 0 до 360	от 0 до 360
- вертикальных	от -50 до +90	от -50 до +90	от -50 до +90
- длин, м: - с призменным отражателем2)	от 1 до 5000	от 1 до 5000	от 1,5 до 5000
- с пленочным отражателем3)	от 1 до 1500	от 1 до 1500	от 1,5 до 1500
- без отражателя4)	от 0,2 до 1000	от 0,2 до 1000	от 1,5 до 1000
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда^	±4	±2	±4
Допускаемое среднее квадратическое отклонение измерений углов, секунда^	2	1	2
Границы допускаемой абсолютной погрешности измерений длин (при доверительной вероятности 0,95), мм: - с призменным отражателем	±2<2+1,540-6Ъ) 5)	±2-(1+2-10’6-L)	±2-(1+1,5-10’6-L)
- с пленочным отражателем	±2<2+240-6Ъ)	±2<2+240-6Ъ)	±2-(2+2-10’6-L)
- без отражателя	±2<2+240-6Ъ)	±2<2+240-6Ъ)	±2<2+240-6Ъ)

таблицы 2

Наименование характеристики	Значение
Модификация	TS2	TS2 (1")	RTS1
Допускаемое среднее квадратическое отклонение измерений длин, мм - с призменным отражателем - с пленочным отражателем - без отражателя	2+1,5-10’6-L 2+2-10’6-L 2+2-10’6-L	1+2-10’6-L 2+2-10’6-L 2+2-10’6-L	1+1,540-6Ъ 2+2-10’6-L 2+2-10’6-L
Диапазон компенсации компенсатора, не менее, минута1)	±6
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, секунда1)	±1	±0,5	±0,5
1) градус, минута, секунда - единица измерений плоского угла; 2) одна призма; 3) измерения на отражающую пленку (90/90) мм с коэффициентом отражения не менее 90 %; 4) измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 %; 5) L - измеряемая длина, мм

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Модификация	TS2         TS2 (1")	RTS1
Дискретность измерений: - углов, секунда1) - длин, мм	о о
Угловое поле зрения зрительной трубы, минута1), не менее	90
Наименьшее расстояние визирования, м, не более	1,0
Напряжение питания от источника постоянного тока, В	7,4	14,4
Габаритные размеры (Длина/Ширина/Высота), мм, не более	200/212/372	241/212/420
Масса с трегером и аккумуляторными батареями, кг, не более	5,8	8,0
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от -35 до +60 95
1) минута, секунда - единица измерений плоского угла

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометра.

Лист № 5 Всего листов 6 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тахеометр электронный	EFT	1 шт.
Трегер	-	1 шт.
Аккумулятор	-	2 шт.
Зарядное устройство	-	1 шт.
USB-накопитель	-	1 шт.
Чехол от осадков	-	1 шт.
Защитный кейс	-	1 шт.
Плечевой ремень для кейса	-	2 шт.
Защитная крышка объектива	-	1 шт.
Набор инструментов для юстировки	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений приведены в

• - п.11 «Измерения» документа «Тахеометр электронный EFT TS2. Руководство по эксплуатации»;

• - п.11 «Измерения» документа «Тахеометр электронный EFT TS2 (1"). Руководство по эксплуатации»;

• - п.11 «Измерения» документа «Тахеометр электронный EFT RTS1. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»

Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 № 1374 «Об утверждении Государственной поверочной схемы для координатновременных средств измерений

Стандарт предприятия «Тахеометры электронные EFT»

Правообладатель

Hi-Target Surveying Instrument Co., Ltd., КИТАЙ

Адрес: Китай, 511400, Plant 202, BLDG 13, Tian'An HQ Center, No.555 North Panyu RD. Donghuan Block, Panyu District, 22.965460, 113.370638

E-mail: sales@hi-target.com.cn

Изготовитель

Hi-Target Surveying Instrument Co., Ltd., КИТАЙ

Адрес: Китай, 511400, Plant 202, BLDG 13, Tian'An HQ Center, No.555 North Panyu RD. Donghuan Block, Panyu District, 22.965460, 113.370638

E-mail: sales@hi-target.com.cn

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный метрологический центр» Министерства обороны Российской Федерации

(ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »    яш^аря 2026 Г. №     1 09

Лист № 1 Регистрационный № 97506-26                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные РГС

Назначение средства измерений

Резервуары горизонтальные стальные РГС (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их хранения.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице резервуара.

Конструктивно резервуары представляют собой стальную горизонтальную конструкцию цилиндрической формы со сферическими днищами наземного исполнения.

Резервуары оснащены необходимыми техническими устройствами: приемо-раздаточными патрубками с запорной арматурой, расположенными в нижней части, через которые осуществляется заполнение и опорожнение резервуара, а также средствами измерения уровня жидкости.

Резервуары изготовлены в следующих модификациях: РГС-57 с заводским номером 4, РГС-60 с заводскими номерами 1, 2.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен на стенку резервуара аэрографическим способом и в паспорт типографским способом.

Резервуары РГС-57 с заводским номером 4, РГС-60 с заводскими номерами 1, 2 расположены на территории ПАО НК «РуссНефть» по адресу: Саратовская область, г. Саратов, Волжский район, Пункт подготовки и сбора нефти Гуселский.

Общий вид резервуара, замерного люка и место нанесения заводского номера резервуара горизонтального стального РГС-57 с заводским номером 4 приведены на рисунке 1.

Общий вид резервуаров РГС-60 с заводскими номерами 1 и 2 приведен на рисунке 2.

Вид замерного люка и место нанесения заводского номера резервуара горизонтального стального РГС-60 с заводским номером 1 приведены на рисунке 3.

Вид замерного люка и место нанесения заводского номера резервуара горизонтального стального РГС-60 с заводским номером 2 приведены на рисунке 4.

Знак поверки наносится на свидетельства о поверке и в градуировочные таблицы резервуаров в месте подписи поверителя.

Пломбирование резервуаров РГС не предусмотрено.

Рисунок 3 - Вид замерного люка и место нанесения заводского номера резервуара горизонтального стального РГС-60 заводской номер 1

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-57	РГС-60
Номинальная вместимость, м3	57	60
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), %	±0,25

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа	от -40 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной	РГС-57	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар горизонтальный стальной	РГС-60	2 шт.
Паспорт	-	2 экз.
Градуировочная таблица	-	2 экз.

Сведения о методиках (методах) измерений

МИ-01.СФ-2021 «Масса нефти, конденсата газового. Методика измерений массы нефти, конденсата газового косвенным методом статических измерений Саратовского филиала ПАО НК «РуссНефть». Регистрационный номер по Федеральному реестру методик измерений ФР. 1.29.2022.43894

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Акционерное общество «Саратовский завод энергетического машиностроения»

(АО «Сарэнергомаш»)

ИНН 6454019130

Юридический адрес: 410008, Саратовская обл., г. Саратов, ул. Большая Садовая, д. 48

Телефон (факс): (845-2) 22-02-21

Email: info@sarzem.ru

Изготовитель

Акционерное общество «Саратовский завод энергетического машиностроения»

(АО «Сарэнергомаш»)

ИНН 6454019130

Адрес: 410008, Саратовская обл., г. Саратов, ул. Большая Садовая, д. 48

Телефон (факс): (845-2) 22-02-21

Email: info@sarzem.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. Б.А. Дубовикова в Саратовской области»

(ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова»)

Адрес: 410065, г. Саратов, ул. Тверская, д. 51а

Телефон (факс): (8452) 63-24-26

Web-сайт: www.gosmera.ru

Email: scsm@gosmera.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № RA.RU.310663

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « ²⁶ »   января   2026 г. №    ¹⁰⁹

Лист № 1 Регистрационный № 97507-26                                        Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы влажности MT Measurement HC/HX/MT

Назначение средства измерений

Анализаторы влажности MT Measurement HC/HX/MT (далее - анализаторы) предназначены для измерений массовой доли влаги (влажности) и сухого остатка в монолитных, листовых, сыпучих, пастообразных материалах, водных суспензиях и неводных жидкостях.

Описание средства измерений

Принцип действия анализаторов - инфракрасный термогравиметрический, основанный на изменении массы исследуемого образца в процессе сушки в заданном оператором режиме, измерении текущей массы и вычислении относительного изменения массы исследуемого образца. На дисплее отображается результат измерений массовой доли влаги в процентах, массовой доли сухого остатка в процентах или текущая масса исследуемого образца в граммах.

Конструктивно анализаторы выполнены в виде настольных приборов и состоят из весоизмерительного блока с платформой для размещения исследуемого образца, электронного блока управления/индикации и модуля нагрева c галогенной лампой, расположенного в откидной крышке анализатора. Модификации HX103 и HX104 могут дополнительно оснащаться двойным стеклом в модуле нагрева, что позволяет работать в более высоком температурном диапазоне.

Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: оператор размещает пробу анализируемого материала на платформу весоизмерительного блока, где происходит взвешивание, закрывает крышку, после чего происходит автоматическое определение потери массы под действием инфракрасного излучения и пересчет в единицы содержания влаги, с учетом начальной массы пробы. Результаты анализа выводятся на дисплей и могут быть переданы на периферийные устройства (персональный компьютер, принтер) при помощи интерфейсов связи. При эксплуатации анализаторов рекомендуется использовать сетевой фильтр для подключения к сети питания.

В весоизмерительном блоке предусмотрено устройство выборки массы тары в пределах измерительного диапазона. При этом суммарная масса тары и образца не должна превышать максимальной нагрузки.

Условия анализа конкретного образца устанавливаются оператором: температура сушки, вид нагрева (до 5 вариантов), критерий автоматической остановки анализа (до 5 вариантов) и форма представления результата.

В анализаторах предусмотрены следующие функции:

• - ввод и хранение значений времени и даты;

• - защита настроек и параметров анализа от несанкционированного доступа;

• - установка параметров интерфейса передачи данных;

• - память параметров анализа (до 50 методов и 1000 результатов).

Анализаторы выпускаются в 19 модификациях следующих   серий:

серия HC (модификации HC103 и HC104), серия HX (модификации HX103 и HX104), серия МТ (модификации МТ110Е, МТ105Е, МТ101Е, MT110, МТ105, МТ100, МТ100Т, MT100MS, MT100MS Pro, MT200MS, MT200MS Pro, MT1003MX, MT1003MX Pro, MT1004MX и MT1004MX Pro), отличающихся метрологическими и техническими характеристиками.

Корпус анализаторов изготавливается из металлических сплавов и пластика, окрашивается в цвета в соответствии с технической документацией производителя.

Маркировочная табличка с серийным номером размещается на боковой или задней, или нижней панели корпуса анализатора. Серийный номер имеет цифровой или буквенно-цифровой формат, состоящий из арабских цифр (для цифрового формата) или арабских цифр и латинских букв (для буквенно-цифрового формата), наносится типографским способом на клеевую этикетку. Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера и знака утверждения типа на анализаторы представлено на рисунке 2.

модификации MT100MS, MT100MS Pro, модификации МТ110Е, МТ105Е, МТ101Е        MT200MS, MT200MS Pro

модификации HX103, HX104

Рисунок 1 - Общий вид анализаторов влажности MT Measurement HC/HX/MT

Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

К данному типу средств измерений относятся средства измерений, выпускаемые под товарным знаком «МТ Measurement».

Ай 'Метпер Толедо Вхто«" л’*’* mt сети

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа на анализаторы влажности MT Measurement HC/HX/MT

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить настройку анализаторов, контролировать процесс измерений, обрабатывать, сохранять и передавать полученные результаты измерений. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики анализаторов учтено при их нормировании.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение для модификации
	HC103, HC104, HX103, HX104	МТ110Е, МТ105Е, МТ101Е, MT110, MT105, MT100, MT100T, MT100MS, MT100MS Pro, MT200MS, MT200MS Pro, MT1003MX, MT1003MX Pro, MT1004MX, MT1004MX Pro
Идентификационное наименование ПО	-	-
Номер версии (идентификационный номер) ПО	F 1x1)	VER1.x1)
Цифровой идентификатор ПО	-	-
1) «х» относится к метрологически незначимой части ПО и принимает значения от 0 до 999. Формат номера может содержать от 1 до 3 значений «х», разделенных точкой.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение для модификации

HC103

HC104

HX103

HX104

МТ110Е

МТ105Е

МТ101Е

MT110

МТ105

МТ100

МТ100Т

МТ100MS

MT100MS Pro

MT200MS

MT200MS Pro

MT1003MX

MT1003MX Pro

MT1004MX

MT1004MX Pro

Пределы допускаемой абсолютной погрешности измерений массовой доли влаги (влажности)^, %

±0,6

±0,2

±0,6

±0,2

±2,0

±1,0

±0,6

±2,0

±1,0

±0,6

±0,6

±0,6

±0,6

±0,6

±0,6

±0,6

±0,6

±0,2

±0,2

Пределы абсолютной

неисключённой систематической погрешности измерений массовой доли влаги (влажности), % - при навеске от 1 г до 2 г включ.2)

±0,4

±0,2

±0,4

±0,2

±1,5

±1,5

±0,4

±1,5

±1,5

±0,4

±0,4

±0,4

±0,4

±0,4

±0,4

±0,4

±0,4

±0,2

±0,2

- при навеске св.2 г до 10 г включ.3)

±0,1

±0,06

±0,1

±0,06

±0,8

±0,8

±0,1

±0,8

±0,8

±0,1

±0,1

±0,1

±0,1

±0,1

±0,1

±0,1

±0,1

±0,06

±0,06

- при навеске св.10 г до Max4)

±0,05

±0,01

±0,05

±0,01

±0,2

±0,2

±0,05

±0,2

±0,2

±0,05

±0,05

±0,05

±0,05

±0,05

±0,05

±0,05

±0,05

±0,01

±0,01

Наименование характеристики

Значение для модификации

СП о и К

Tf О и К

СП о й К

Tf О Й К

Щ о Н S

Щ 1Г> О Н S

Щ о Н S

о Н

'/П о Н S

О о Н S

Н о о Н S

МТ100MS

MT100MS Pro

MT200MS

MT200MS Pro

MT1003MX

MT1003MX Pro

MT1004MX

MT1004MX Pro

Диапазон измерений массовой доли влаги (влажности), %

от

от

от

от

от

от

от

от

от

от

от

от

от

от

от

от

от

от

от

0,05 до

0,010 до

0,05 до

0,010 до

0,2 до

0,20 до

0,05 до

0,2 до

0,20 до

0,05 до

0,05 до

0,05 до

0,05 до

0,05 до

0,05 до

0,05 до

0,05 до

0,010 до

0,010 до

100,00

100,00С

100,00

100,000

100,0

100,00

100,00

100,0

100,00

100,00

100,00

100,00

100,00

100,00

100,00

100,00

100,00

100,000

100,000

Наименьший

предел взвешивания Min, г

0,02

0,01

0,02

0,01

0,2

0,1

0,02

0,2

0,1

0,02

0,02

0,02

0,02

0,02

0,02

0,02

0,02

0,01

0,01

Наибольший

предел взвешивания Max, г

120

120

120

120

110

110

110

110

110

110

110

110

110

210

210

110

110

110

110

Пределы допускаемой абсолютной погрешности взвешивания, мг, в интервалах взвешивания: - от Min до 50 г включ.

±1

±0,5

±1

±0,5

±10

±10

±1

±10

±10

±1

±1

±1

±1

±1

±1

±1

±1

±0,5

±0,5

- св. 50 г до Мах включ.

±2

±1,0

±2

±1,0

±20

±20

±2

±20

±20

±2

±2

±2

±2

-

-

±2

±2

±1,0

±1,0

- св. 50 г до 200 г

±2

±2

включ.

- св. 200 г до Мах

±3

±3

включ.

¹⁾ При использовании стандартного образца ГСО 10911-2017 и ГСО 10847-2016 (при инфракрасном нагреве до температуры 100 °С). ²⁾ При массовой доле влаги (влажности) св. 85 %.

³⁾ При массовой доле влаги (влажности) св. 10 до 85 % включ.

⁴⁾ При массовой доле влаги (влажности) до 10 % включ.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение для модификации
	HC103	HC104	HX103	HX104	МТ110Е	МТ105Е	МТ101Е	MT110	МТ105	МТ100	МТ100Т	МТ100MS	MT100MS Pro	MT200MS	MT200MS Pro	MT1003MX	MT1003MX Pro	MT1004MX	MT1004MX Pro
Диапазон	от	от	от	от	от	от	от	от	от	от	от	от	от	от	от	от	от	от	от
показаний	0,01	0,001	0,01	0,001	0,1	0,05	0,01	0,1	0,05	0,01	0,01	0,01	0,01	0,01	0,01	0,01	0,01	0,001	0,001
массовой доли
влаги (влажности), О/ %	до	до	до	до	до	до	до	до	до	до	до	до	до	до	до	до	до	до	до
	100,00	100,000	100,00	100,000	100,0	100,00	100,00	100,0	100,00	100,00	100,00	100,00	100,00	100,00	100,00	100,00	100,00	100,000	100,000
Дискретность результатов измерений - массовой доли
влаги (влажности), О/ % - массы, мг	0,01	0,001	0,01	0,001	0,1	0,05	0,01	0,1	0,05	0,01	0,01	0,01	0,01	0,01	0,01	0,01	0,01	0,001	0,001
	1	0,1	1	0,1	10	5	1	10	5	1	1	1	1	1	1	1	1	0,1	0,1
Диапазон			от 30	от 30
устанавливаемых	от 30	от 30	до 160	до 160	от 40	от 40	от 40	от 40	от 40	от 40	от 40	от 40	от 40	от 40	от 40	от 40	от 40	от 40	от 40
температур	до 160	до 160	(или	(или	до 160	до 160	до 160	до 199	до 199	до 199	до 199	до 230	до 230	до 230	до 230	до 200	до 200	до 200	до 200
сушки1), °С			до 200)	до 200)
Дискретность установки температуры сушки, °С	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1

Наименование характеристики	Значение для модификации
	HC103	HC104		HX103			HX104		МТ110Е	МТ105Е	МТ101Е	MT110	МТ105	МТ100	МТ100Т	MT100MS	MT100MS Pro	MT200MS	MT200MS	о	MT1003MX	MT1003MX	о	MT1004MX		MT1004MX	О
Габаритные размеры2), мм,
не более
- длина	310					385				340			200				215 (200)						400
- ширина	205					200				215			180				195 (75)						250
- высота	200					120				170			380				415 (135)						170
Масса, кг, не более	7			9					3,5			5				7					7
Потребляемая
мощность, В^А, не			415							250			400				400						250
более
Параметры источника питания: - напряжение переменного тока, В														230±23
- частота, Гц														50/60
Условия эксплуатации - температура
окружающего													от +5 до +35
воздуха, °С
- относительная
влажность воздуха, О/ %, не более														80

¹⁾ В скобках указаны значения для конструкции с двойным стеклом в модуле нагрева.

²⁾ В скобках указаны габаритные размеры дисплея.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и на маркировочную табличку типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор влажности	MT Measurement HC/HX/MT	1 шт.
Чашка для образцов	-	1 шт.
Дополнительные принадлежности	-	по заказу
Шнур питания	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	-	1 экз.
Примечание - Дополнительные принадлежности для анализаторов поставляются по отдельному заказу и могут отличаться в зависимости от модификации.

Сведения о методиках (методах) измерений

приведены в разделе 8 «Создание метода» документа «Анализаторы влажности MT Measurement HC/HX/MT. Руководство по эксплуатации».

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии № 2832 от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах»

ТУ 26.51.5-025-45862615-2024 «Анализаторы влажности МТ Measurement HC/HX/MT. Технические условия»

Правообладатель

Акционерное общество «Меттлер-Толедо Восток»

(АО «Меттлер-Толедо Восток»)

ИНН 7705125499

Юридический адрес: 101000, г. Москва, Сретенский б-р, д. 6/1, стр. 1, ком. 8, 10, 16

Изготовитель

Акционерное общество «Меттлер-Толедо Восток»

(АО «Меттлер-Толедо Восток»)

ИНН 7705125499

Адрес: 101000, г. Москва, Сретенский б-р, д. 6/1, стр. 1, ком. 8, 10, 16

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.311373

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »    января 2026 г. №    ¹⁰⁹

Лист № 1 Регистрационный № 97508-26                                        Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура геодезическая спутниковая GT

Назначение средства измерений

Аппаратура геодезическая спутниковая GT (далее - аппаратура) предназначена для измерений приращений координат и геодезических определений относительного местоположения объектов.

Описание средства измерений

Принцип действия аппаратуры основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем GPS в частотных диапазонах L1C/A, L1P, L1C, L2P, L2C, L5; (ГНСС) ГЛОНАСС в частотных диапазонах L1C/A, L1P, L2C, L2P, L3, P1, P2; BeiDou в частотных диапазонах B1L, B2L, B3L, B1C, B2a, B2b(PPP), ACEBOC; Galileo в частотных диапазонах E1, E5a, E5b, E5ALTBOC, E6(PPP); QZSS в частотных диапазонах L1C/A, L2, L2C, L5, L6, LEX; SBAS в частотных диапазонах L1, L5, WAAS, EGNOS, GAGAN, SDCM; L-band в частотных диапазонах PPP-B2b, E6-HAS, SSR-RX; NavIC (IRNSS) в частотных диапазонах L5, и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по 2100 параллельным каналам. Процессор аппаратуры контролирует процесс отслеживания сигнала. В режиме «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры используется инерциальная система (IMU) для определения угла наклона аппаратуры относительно вертикального положения при определении координат. В режимах «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры и измерений встроенным лазерным дальномером, «Кинематика в реальном времени (RTK)» с учётом измерений встроенной фотокамерой используется инерциальная система (IMU) для определения угла наклона аппаратуры относительно вертикального и горизонтального положения при определении координат, а также используются результаты измерений встроенным лазерным дальномером или при помощи фотокамеры методом фотограмметрии (фотографировании объекта с разных позиций и углов, для получения наилучших результатов необходимо, чтобы снимки перекрывали друг друга и содержали достаточно деталей для выравнивания), для определения расстояния от аппаратуры до недоступной точки.

Конструктивно аппаратура выполнена в компактном корпусе, изготовленном из высокопрочного пластика и покрашенном в бело-синий или черный цвет. Аппаратура состоит из основных частей: смарт-антенны, GSM и УКВ антенн. Смарт-антенна выполнена в моноблочном корпусе со встроенной ГНСС-антенной (кроме модификаций GT NET660, GT NET660i). В корпусе расположены: модули беспроводной технологии Bluetooth®, Wi-Fi, NFC модуль обработки и хранения информации, модуль управления, индикации и вывода информации, инерциальная система (кроме модификаций GT NET660, GT NET660i). Смарт-антенна осуществляет непрерывный прием и обработку сигналов со спутников космических навигационных систем. Управление аппаратурой осуществляется при помощи внешнего контроллера или Web-интерфейса через персональный компьютер (далее - ПК).

Данные статических измерений накапливаются во внутренней памяти. Связь с внешними устройствами осуществляется через порты COM и USB, а также через модули беспроводного канала передачи данных Bluetooth®, Wi-Fi, NFC. Имеется возможность подключения внешнего источника электропитания.

Аппаратура изготавливается в восьми модификациях: GT T10Pro, GT T20Pro, GT tBase, GT NET660, GT P8, GT NET660i, GT Visual, GT Visual Pro. Модификации отличаются режимами работы, массогабаритными размерами.

На передней панели смарт-антенны аппаратуры GT T10Pro расположены:

- три LED индикатора на которых отображается: статус отслеживания сигналов спутников, статус работы канала передачи данных, статус заряда аккумулятора.

- одна кнопка включения/выключения аппаратуры.

На нижней части корпуса смарт-антенны аппаратуры GT T10Pro расположены:

- динамик, который сообщает о состоянии приёмника и режиме его работы;

- слот для установки карты SIM - карты;

- Lemo - порт для связи с внешними устройствами и внешнего питания;

- USB-C порт для связи с передачи данных на ПК.

На передней панели смарт-антенны аппаратуры GT T20Pro расположены:

- LCD экран на котором отображается: статус отслеживания сигналов спутников, статус работы канала передачи данных, статус заряда аккумулятора, статус работы беспроводного канала передачи данных Bluetooth®, Wi-Fi;

- две кнопки: кнопка включения/выключения аппаратуры и кнопка управления режимом работы аппаратуры.

На нижней части корпуса смарт-антенны аппаратуры GT T20Pro расположены:

- динамик, который сообщает о состоянии приёмника и режиме его работы;

- слот для установки карты SIM - карты;

- Lemo - порт для связи с внешними устройствами и внешнего питания;

- USB-C порт для связи с передачи данных на ПК.

На верхней части корпуса смарт-антенны аппаратуры GT T20Pro расположен SMA разъём для подключения радиоантенны.

На передней панели смарт-антенны аппаратуры GT tBase расположены четыре LED индикатора на которых отображается: статус отслеживания сигналов спутников, статус работы канала передачи данных, статус заряда аккумулятора, статус работы беспроводного канала передачи данных Bluetooth®, Wi-Fi, кнопка включения/выключения аппаратуры.

На нижней части корпуса смарт-антенны аппаратуры GT tBase расположены:

- динамик, который сообщает о состоянии приёмника и режиме его работы;

- слот для установки карты SIM - карты;

- Lemo - порт для связи с внешними устройствами и внешнего питания;

- USB-C порт для связи с передачи данных на ПК;

- камера для AR разбивки.

На верхней части корпуса смарт-антенны аппаратуры GT tBase расположен SMA разъём для подключения радиоантенны.

На передней панели смарт-антенны аппаратуры GT NET660 расположены:

- 4 LED индикатора и LCD экран на которых отображается: статус отслеживания сигналов спутников, статус работы канала передачи данных, статус заряда аккумулятора, статус работы беспроводного канала передачи данных Bluetooth®, Wi-Fi;

- слот для установки карты SIM - карты;

- USB-C порт для связи с передачи данных на ПК;

- одна кнопка включения/выключения аппаратуры;

- шесть функциональных клавиш для настройки режима работы.

На нижней части корпуса смарт-антенны аппаратуры GT NET660 расположены четыре скобы для крепления базовой станции.

На задней панели смарт-антенны аппаратуры GT NET660 расположены:

- порт для внешнего питания;

- сетевой разъем для RJ45;

- два разъема RS232;

- WiFi разъем;

- GSM разъем;

- два разъема для GNSS антенны;

- разъем PPS (синхронизации времени от спутников);

- разъем GND (заземление).

На верхней панели смарт-антенны аппаратуры GT NET660i расположены четыре LED индикатора на которых отображается: статус отслеживания сигналов спутников, статус работы канала передачи данных, статус внешнего подключения питания, статус записи статических данных.

На нижней части корпуса смарт-антенны аппаратуры GT NET660i расположены четыре скобы для крепления базовой станции.

На задней панели смарт-антенны аппаратуры GT NET660 расположены:

- порт для внешнего питания;

- сетевой разъем для RJ45;

- разъем RS232;

- GSM разъем;

- два разъема для GNSS антенны;

- разъем PPS (синхронизации времени от спутников).

На передней панели смарт-антенны аппаратуры GT P8 расположены четыре LED индикатора на которых отображается: статус отслеживания сигналов спутников, статус работы канала передачи данных, статус заряда аккумулятора, статус работы беспроводного канала передачи данных Bluetooth®.

Слева на смарт - антенне аппаратуры GT P8 расположены:

• - слот для установки карты SIM - карты (опционально);

• - USB-C порт для связи с передачи данных на ПК.

Справа на смарт- антенне аппаратуры GT P8 расположена кнопка включения/выключения аппаратуры.

На верхней части смарт- антенны аппаратуры GT P8 расположена спиральная антенна.

На передней панели смарт-антенны аппаратуры GT Visual, GT Visual Pro расположены:

• - LCD экран на котором отображается: статус отслеживания сигналов спутников, статус работы канала передачи данных, статус заряда аккумулятора, статус работы беспроводного канала передачи данных Bluetooth®, Wi-Fi;

• - две кнопки: кнопка включения/выключения аппаратуры и кнопка упр авления режимом работы аппаратуры.

На нижней части корпуса смарт-антенны аппаратуры GT Visual, GT Visual Pro расположены:

• - динамик, который сообщает о состоянии приёмника и режиме его работы;

• - слот для установки карты SIM - карты;

• - Lemo - порт для связи с внешними устройствами и внешнего питания;

• - USB-C порт для связи с передачи данных на ПК;

• - Камера для AR разбивки;

• - SMA разъём для подключения радиоантенны.

С правой части корпуса смарт-антенны аппаратуры GT Visual, GT Visual Pro расположен отсек для двух съемных аккумуляторов.

На задней панели смарт-антенны аппаратуры GT Visual, GT Visual Pro расположены:

• - лазерный дальномер с камерой (модификация Visual)

• - камера с фотограмметрическим модулем (модификация Visual Pro).

Пломбирование крепёжных винтов аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Заводской номер аппаратуры размещается в буквенно-числовом формате в виде наклейки типографским способом на нижней стороне корпуса.

Условия эксплуатации аппаратуры не обеспечивают сохранность знака поверки в течение всего рекомендуемого интервала между поверками при нанесении его на корпус аппаратуры. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Общий вид аппаратуры приведен на рисунках 1 и 2. Место размещения заводского номера приведено на рисунке 3. Общий вид антенны УКВ приведен на рисунке 4. Общий вид антенны GNSS приведен на рисунке 5.

GT T10Pro                             GT T20Pro

GT tBase

GT P8

Рисунок 1 - Общий вид аппаратуры

Рисунок 4 - Общий вид антенны УКВ

Рисунок 5 - Общий вид антенна GNSS

Программное обеспечение

В аппаратуре используется встроенное программное обеспечение (далее - ПО) «МПО», обеспечивающее взаимодействие составных частей аппаратуры, запись, хранение и передачу результатов измерений. Для управления аппаратурой используется ПО «X-Survey», «tSurvey», «tSurvey 2.0», которое устанавливается на устройства под управлением операционной системы Android, осуществляющее взаимодействие узлов аппаратуры, обработку измерительной информации, отображение результатов измерений и их экспорт по интерфейсным каналам. ПО «GeoSolution» устанавливается на персональный компьютер и предназначено для обработки и хранения результатов измерений. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	МПО	X-Survey	tSurvey	tSurvey 2.0	GeoSolution
Номер версии (идентификационный   номер ПО)	1.6	1.0.20250430	1.0.20250430	20250702	1.220801.105712
	и выше	и выше	и выше	и выше	и выше

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение характеристики для модификаций
Модификации	GT P8	GT tBase	GT T10Pro	о CU о (N н н о	GT Visual	GT Visual Pro	GT NET660	GT NET660i
Режимы «Статика» и «Быстрая статика» 1) Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,95, мм в плане по высоте	-	±2<2,0+0,340-6^) 2) ±2-(3,0+0,5-10’6-D) 2)
Режим «Кинематика с постобработкой» 1) 3) Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,95, мм в плане по высоте	-	2<4,0+0,540-6<D) 2) ±2<8,0+0,540-^D) 2)
Режим «Кинематика в реальном времени (RTK)» 1) 3) Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,95, мм в плане по высоте	±2<4,0+0,540-6<D) 2) ±2<8,0+0,540-6<D) 2)
Режим «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры 1) 3) 4) Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,95, мм в плане по высоте	±2<4,0+0Л10-6О+0Ла) 2) ±248,0+0,5-10-6 -D+0,2-a) 2)						-

Продолжение таблицы 2

Наименование характеристики	Значение характеристики для модификаций
Модификации	GT P8	GT tBase	GT T10Pro	о cu о Cl Н н о	GT Visual	GT Visual Pro	GT NET660	GT NET660i
Режим «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры и измерений встроенным лазерным Дальномером 1) 3) 4) 5) Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,95, мм в плане по высоте	-				СО СО К) Щ А o' o' + + A A 2 STS l/S o" o" + + O; A A -H -H	-
Режим «Кинематика в реальном времени (RTK)» с учётом измерений встроенной фотокамерой 1) 3) 6) Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,95, мм в плане по высоте	-					A A ITS ITS + + A A so’ so’ о о ITS ITS o" o" + + °„ OO' A A -H -H	-
Режим «Дифференциальные коДовые измерения» 1) 3) Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,95, мм в плане по высоте	-	±2^(100+1,0-10-6-D) 2) ±2<200+1,0-10-6-D) 2)
Примечание: 1) Диапазон работы режима от 0,07 до 30 км, заявленные точностные характеристики достигаются при одновременном приеме сигналов ГНСС ГЛОНАСС и GPS. 2) Где D - измеряемое расстояние, мм. 3) При работе аппаратуры в данных режимах необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры. 4) Где а - коэффициент от 0 до 60, равный величине угла наклона аппаратуры от 0 до 60 градусов. 5) Где S - коэффициент от 0 до 30, равный величине расстояния от аппаратуры до точки съёмки от 0 до 30 метров. 6) Где L - коэффициент от 0 до 20, равный величине расстояния от аппаратуры до точки съёмки от 0 до 20 метров.

Таблица 3 - Технические характеристики

Наименование характеристики	Значение характеристики для модификаций 1)
Модификации	GT P8	GT tBase	GT T10Pro	о cu о Cl Н н о		GT Visual	GT Visual Pro	GT NET660	GT NET660i
Диапазон рабочих температур, °С	от -45 до +85
Габаритные размеры, мм, не более
длина	60	175	148		144	160	160	172	148
ширина	42	175	148		144	160	160	148	105
высота	127	105	68		91	103	103	58	51
Масса, кг, не более	0,17	1,20	0,75		0,90	0,85	0,85	1,90	0,49

Примечание:

¹⁾ Модификации отличаются режимами работы, массогабаритными размерами.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность аппаратуры

Наименование	Обозначение	Количество
1 Аппаратура геодезическая спутниковая в составе:	GT T10Pro или GT T20Pro или GT tBase или GT NET660 или GT P8 или GT NET660i или GT Visual или GT Visual Pro	1 компл.
1.1 Блок приемника	-	1 шт.
1.2 Li-Ion батарея 3400 мАч 2)	TG-72-34L	2 шт.
1.3 Антенна УКВ 2)	QT450AS-1 или QT450E	1 шт.
1.4 Измерительная рулетка, 3 м	-	1 шт.
1.5 Пластина для измерения высоты приёмника 1)	-	1 шт.
1.6 Переходник на трегер\веху 1)	-	1 шт.
1.7 Удлинительная веха, 30 см 1)	-	1 шт.
1.8 Устройство зарядное для приемника 220В	PS18Q120K1500EU	1 шт.
1.9 Зарядное устройство для аккумулятора 220В 2)	-	1 шт.
1.10 Кабель USB-A - USB-C питания/передачи данных	-	1 шт.
1.11 Антенный кабель TNC 3)	-	1 шт.
1.12 Кабель данных Lemo7-USB-COM 3) 4)	W0816-15	1 шт.
1.13 Магнитное крепление антенны 3) 4)	BB0007	1 шт.
1.14 Антенна GNSS 3) 4)	AT0046	1 шт.
2 Полевое ПО tSurvey или X-Survey или tSurvey 2.0 1)	tSurvey или X-Survey или tSurvey 2.0	1 шт.

Продолжение таблицы 4

Наименование	Обозначение	Количество
3 Программа для обработки статических измерений GeoSolution 1)	GeoSolution	1 шт.
4 Аппаратура геодезическая спутниковая GT. Руководство по эксплуатации.		1 экз.
5 Аппаратура геодезическая спутниковая GT. Паспорт	-	1 экз.
Примечание: 1) Только по заказу. 2) Только для модификаций Visual, Visual Pro. 3) Только для модификации NET660. 4) Только для модификации NET660i.

Сведения о методиках (методах) измерений

приведены в главах «Использование режима Фотограмметрии», «Лазерная съемка», «Работа в режиме реального времени RTK», «Работа в режиме с постобработкой PPK», «Работа в Статике» документа «Аппаратура геодезическая спутниковая GT. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»

Стандарт предприятия изготовителя Guangzhou TokSurvey Information Technology Co., ltd., Китай

Правообладатель

Guangzhou TokSurvey Information Technology Co., ltd., Китай

Адрес: No.7, Second Industrial Zone, Xinyang Village, Shiling Town, Huadu District, Guangzhou, China

Изготовитель

Guangzhou TokSurvey Information Technology Co., ltd., Китай

Адрес: No.7, Second Industrial Zone, Xinyang Village, Shiling Town, Huadu District, Guangzhou, China

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30002-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «__ »   янв_ря   2026 г. №   109

Лист № 1 Регистрационный № 97509-26                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители-сигнализаторы поисковые ИСП-ЛЗ

Назначение средства измерений

Измерители-сигнализаторы поисковые ИСП-ЛЗ (далее - ИСП-ЛЗ) предназначены для измерений мощности амбиентного эквивалента дозы (далее - МАЭД) фотонного (гамма-и рентгеновского) излучения и детектирования нейтронов при поиске, обнаружении и локализации радиоактивных веществ.

Описание средства измерений

К настоящему типу средств измерений относятся ИСП-ЛЗ следующих модификаций: ИСП-ЛЗ-01, ИСП-ЛЗ-02, ИСП-ЛЗ-03.

Модификация ИСП-ЛЗ-01 применяется для измерений МАЭД фотонного излучения, имеет один детектор.

Модификация ИСП-ЛЗ-02 применяется для измерений МАЭД фотонного излучения и отличается от модификации ИСП-ЛЗ-01 расширенным функционалом за счет наличия двух детекторов. Модификация ИСП-ЛЗ-02 позволяет определять местоположение источника ионизирующего излучения, осуществлять запись спектров фотонного излучения и идентификацию радионуклидов.

Модификация ИСП-ЛЗ-03 отличается от модификации ИСП-ЛЗ-01 наличием детектора нейтронов.

Принцип действия ИСП-ЛЗ основан на взаимодействии фотонов и нейтронов с чувствительным материалом детекторов. Для регистрации фотонного излучения используются детекторы на основе неорганического сцинтиллятора, для регистрации нейтронов используется сцинтилляционный детектор с кристаллом на основе хлорида цезия, лития, иттрия, легированного церием, CLYC(Се). Функционирование детекторов и обработка выходных импульсов обеспечивается с помощью встроенных микропроцессорных контроллеров.

ИСП-ЛЗ является носимым прибором, конструктивно выполненным в виде моноблока в герметичном корпусе из металла и пластика. На верхней панели расположены жидкокристаллический экран, кнопки управления, элементы световой и звуковой индикации. На нижней панели и на верхнем торце прибора имеются метки геометрических центров детекторов фотонного излучения. Питание прибора осуществляется от элемента питания типа АА. На нижнем торце находятся разъемы для подключения к персональному компьютеру (ПК).

Обеспечение защиты ИСП-ЛЗ от несанкционированной настройки и регулировки осуществляется путем нанесения пломбы в виде оттиска клейма. Пломба наносится изготовителем на головку нижнего крепежного винта в правой части нижней панели ИСП-ЛЗ.

Нанесение знака поверки на ИСП-ЛЗ не предусмотрено.

Идентификация ИСП-ЛЗ осуществляется по заводскому номеру в виде цифрового обозначения, состоящего из арабских цифр. Заводской номер наносится методом печати или лазерной гравировки на металлическую табличку, расположенную на нижней панели ИСП-ЛЗ. Формат нанесения заводского номера «XYYYYY», где X - последняя цифра обозначения модификации прибора, принимает значения от 1 до 3, YYYYY - пятизначный порядковый номер прибора, Y принимает значения от 0 до 9.

Общий вид ИСП-ЛЗ с указанием мест пломбирования, нанесения знака утверждения типа и заводского номера представлен на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО) ИСП-ЛЗ включает в себя:

• - встроенное ПО «ИСП-ЛЗ-01» для модификации ИСП-ЛЗ-01;

• - встроенное ПО «ИСП-ЛЗ-02» для модификации ИСП-ЛЗ-02;

• - встроенное ПО «ИСП-ЛЗ-03» для модификации ИСП-ЛЗ-03;

• - прикладное ПО «Универсальный конфигуратор» для каждой модификации.

Встроенное ПО «ИСП-ЛЗ-01», «ИСП-ЛЗ-02», «ИСП-ЛЗ-03» (далее - встроенное ПО) устанавливается изготовителем во внутренней энергонезависимой памяти ИСП-ЛЗ. Прикладное ПО «Универсальный конфигуратор» входит в комплект поставки ИСП-ЛЗ и устанавливается на ПК.

Основное назначение встроенного ПО - настройка измерений, управление ИСП-ЛЗ, обработка результатов измерений, вывод результатов измерений на ЖК экран, запись результатов измерений в архив, находящийся во внутренней энергонезависимой памяти, и передача данных из архива на ПК. Встроенное ПО защищено от преднамеренных и непреднамеренных изменений путем пломбирования прибора.

Основное назначение прикладного ПО «Универсальный конфигуратор» - считывание данных из архива результатов измерений, находящегося во внутренней энергонезависимой памяти, осуществление настройки сигнализации и временного интервала сохранения данных в архив.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
	Встроенное ПО			Прикладное ПО
	ИСП- ЛЗ-01	ИСП- ЛЗ-02	ИСП- ЛЗ-03	ИСП- ЛЗ-01	ИСП- ЛЗ-02	ИСП- ЛЗ-03
Идентификационное наименование ПО	ИСП- ЛЗ-01	ИСП- ЛЗ-02	ИСП- ЛЗ-03	Универсальный конфигуратор
Номер версии (идентификационный номер) ПО	3.0.Х1)			1.0.Y 2)
1) 3.0 - метрологически значимая часть, «X» принимает значения от 0 до 99 2) 1.0 - метрологически значимая часть, «Y» принимает значения от 0 до 99

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики ИСП-ЛЗ

Наименование характеристики	Значение
Диапазон измерений МАЭД фотонного излучения, мкЗв/ч	от 0,1 до 100
Пределы допускаемой основной относительной погрешности измерений МАЭД фотонного излучения, %	±20
Энергетическая зависимость МАЭД фотонного излучения в диапазоне от 0,06 до 1,25 МэВ	±25
Пределы допускаемой дополнительной относительной погрешности измерений МАЭД фотонного излучения при изменении температуры и относительной влажности воздуха в условиях эксплуатации, %	± 15
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность при 30 °С, %	от +15 до +25 от 30 до 80

Таблица 3 - Основные технические характеристики	ИСП-ЛЗ
Наименование характеристики	Значение
	ИСП-ЛЗ-01	ИСП-ЛЗ-02	ИСП-ЛЗ-03
Диапазон энергий регистрируемого фотонного излучения, МэВ	от 0,03 до 3,0
Диапазон     регистрируемого     нейтронного излучения, эВ	—	—	от 0,025 до 1,4И07
Чувствительность к фотонному излучению, имп^с-1^мкЗв-1^ч, не менее
для 137Сб	100	200	90
для 241 Ат	800	1600	700
Диапазон показаний скорости счета импульсов при регистрации нейтронного излучения, с-1	—	—	от 0,01 до 1000
Чувствительность к нейтронному излучению, см2, не менее
для Ри-а-Ве	—	—	0,1
для тепловых нейтронов	—	—	2,0
Время установления рабочего режима, мин, не более	1
Нестабильность показаний за 24 часа непрерывной работы, %, не более	5

Наименование характеристики	Значение
	ИСП-ЛЗ-01	ИСП-ЛЗ-02	ИСП-ЛЗ-03
Время непрерывной работы от элемента питания*,		500
ч, не менее
Степень защиты по ГОСТ 14254-2015	IP65
Условия эксплуатации:
- температура окружающего воздуха, °С		от -40 до +50
- атмосферное давление, кПа		от 84,0 до 106,7
- относительная влажность воздуха при 35 °С
(без конденсации), %, не более		98
Габаритные размеры прибора, мм, не более:
- ширина		70
- высота		105
- толщина		50
Масса прибора, г, не более	250
* Радиационный фон до 0,3 мкЗв/ч

Таблица 4 - Показатели надежности ИСП-ЛЗ

Наименование характеристики	Значение
Средняя наработка до отказа, ч	20 000
Срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульные листы Руководства по эксплуатации ИСП-ЛЗ и Паспорта ИСП-ЛЗ методом компьютерной графики и на металлическую табличку, расположенную на нижней стороне ИСП-ЛЗ, методом печати или лазерной гравировки, как указано на рисунке 1.

Комплектность средства измерений

Таблица 5 - Комплект поставки ИСП-ЛЗ

Наименование	Обозначение	Количество, шт.
Измеритель-сигнализатор поисковый ИСП-ЛЗ	ЛЮКТ.412118.001	1*
Паспорт	ЛЮКТ.412118.001.001 ПС	1
Руководство по эксплуатации	ЛЮКТ.412118.001.001 РЭ	1
Ведомость эксплуатационных документов	ЛЮКТ.412118.001.001 ВЭ	1
Комплект принадлежностей:	—
- защитный чехол	—	1**
- считыватель ИСП-ЛЗ	ЛЮКТ.412118.001.600	1**
- элемент питания LR6/FR6, тип AA, 1.5V	—	3
- аккумулятор, тип AA, 1.2 V	—	1**
- USB-флэш-накопитель с ПО «Универсальный конфигуратор»	ЛЮКТ.412118.001.700	1**
Кейс для хранения и переноски	—	1**
Транспортная тара (индивидуальная или групповая)	—	1**
* Количество и модификации уточняются при заказе ** Зависит от комплекта поставки

Сведения о методиках (методах) измерений

приведены в разделе 3 «Использование по назначению» документа ЛЮКТ.412118.001.001 РЭ «Измерители-сигнализаторы поисковые   ИСП-ЛЗ.   Руководство по эксплуатации

для ИСП-ЛЗ-01, ИСП-ЛЗ-02, ИСП-ЛЗ-03».

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений, утвержденная Приказом Росстандарта № 2314 от 31 декабря 2020 г.

Государственная поверочная схема для средств измерений потока и плотности потока нейтронов, утвержденная Приказом Росстандарта № 2416 от 21 ноября 2023 г.

ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ЛЮКТ.412118.001 ТУ «Измерители-сигнализаторы поисковые ИСП-ЛЗ. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Научно-производственная фирма «Люмэкс-защита»

(ООО «НПФ «Люмэкс-защита»)

ИНН 7736201598

Юридический адрес: 127018, Россия, г. Москва, вн. тер. г. муниципальный округ Марьина Роща, ул. Сущёвский Вал, д. 43, офис 310

Телефон: +7 (499) 638-27-63

E-mail: dosimetr@lumex.ru

Изготовитель

Общество с ограниченной ответственностью «Научно-производственная фирма «Люмэкс-защита»

(ООО «НПФ «Люмэкс-защита»)

ИНН 7736201598

Адрес: 127018, Россия, г. Москва, вн.тер.г. муниципальный округ Марьина Роща, ул. Сущёвский Вал, д. 43, офис 310

Телефон: +7 (499) 638-27-63

E-mail: dosimetr@lumex.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: + 7 (812) 251-76-01

Факс: + 7 (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314555

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию

и метрологии

от « 26 »     отвара 2026 Г. №     109

Регистрационный № 97510-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики динамического давления PS17

Назначение средства измерений

Датчики динамического давления PS17 (далее - датчики) предназначены для измерений быстропеременных (импульсных) давлений в жидких и газообразных средах.

Описание средства измерений

Принцип действия датчика основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, деформация которой передается на высокотемпературный пьезоэлектрический чувствительный элемент, генерирующий электрический заряд, пропорциональный воздействующему давлению.

Датчики представляют собой неразъемную сварную герметичную конструкцию с мембраной на торце, в которой реализована компрессионная схема работы с пьезоэлектрическим чувствительным элементом.

Датчики выпускаются в одной модификации PS17В6.

Заводской номер выполнен методом лазерной гравировки на корпусе датчика в виде цифрового кода из пяти арабских цифр.

Нанесение знаков поверки и пломбирование датчиков не предусмотрено.

Общий вид датчиков с указанием места нанесения заводского номера представлен на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Общий вид датчика PS17

Метрологические и технические характеристики средства измерений

Таблица 1- Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений импульсного давления, МПа	от 1 до 6
Пределы допускаемой основной приведенной погрешности измерений импульсного давления*, %	±2,5
Номинальное значение коэффициента преобразования, пКл/МПа	1000±200
Пределы допускаемой дополнительной приведенной погрешности измерений импульсного давления*, вызванной изменением температуры окружающей среды, % /10 оС	±0,2
* Погрешность измерений импульсного давления приведена к верхнему пределу измерений

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Полярность выходного сигнала на контакте «+» относительно контакта «-»	положительная
Электрическая ёмкость на частоте 1000 Гц (при длине кабеля 2 м)1), пФ	от 300 до 500
Электрическое сопротивление изоляции между контактом и корпусом соединителя при напряжении 100 В, не менее: - в нормальных условиях измерений, МОм	100
- в условиях эксплуатации, кОм	40
Частота собственного резонанса, кГц, не менее	40
Время нарастания переходной характеристики, не более, мс	0,1
Постоянная времени разряда датчика: - в нормальных условиях измерений, не менее, с	0,1
- в условиях эксплуатации, не менее, с	0,002
Габаритные размеры: - диаметр, мм, не более	12
- длина (без кабеля), мм, не более	45
Масса (при длине кабеля 2 м), кг, не более	0,14
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +35
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84,0 до 106,7
Условия эксплуатации: - температура окружающей среды, °С	от -60 до +650
- относительная влажность воздуха при температуре +35 оС, не более, %	95
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP67
Примечание: 1) Каждый погонный метр кабеля увеличивает емкость на 50-200 пФ. Длина кабеля
определяется заказчиком. Датчик с длиной кабеля (2±0,1) м поставляется по умолчанию.

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Датчик динамического давления PS17	PS17b6	1 шт.
Датчик динамического давления PS17. Паспорт	АБКЖ.433643.019 ПС	1 экз.
Датчик динамического давления PS17. Руководство по эксплуатации	АБКЖ.433643.019 РЭ	по требованию
Комплект принадлежностей

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа АБКЖ.433643.019 РЭ «Датчик динамического давления PS17. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3342 Об утверждении государственной поверочной схемы для средств измерений импульсного давления в диапазоне от 1 до 1200 МПа

АБКЖ.433643.019 ТУ Датчик динамического давления PS17. Технические условия

Правообладатель

Общество с ограниченной ответственностью «ГлобалТест»

(ООО «ГлобалТест»)

ИНН 5254021532

Юридический адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 67777

Факс (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Изготовитель

Общество с ограниченной ответственностью «ГлобалТест»

(ООО «ГлобалТест»)

ИНН 5254021532

Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6.

Телефон: (83130) 67777

Факс: (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес:  141570, Московская

промзона ФГУП «ВНИИФТРИ», к.11

Уникальный номер записи об

№ 30002-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

26        января            лг     Ю£

от «____»___________ 2026 г. №____

Лист № 1 Регистрационный № 97511-26                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные E4412A

Назначение средства измерений

Преобразователи измерительные E4412A (далее - преобразователи) предназначены для измерений средней мощности ВЧ и СВЧ колебаний в коаксиальных трактах в комплекте с блоками измерительными ваттметров.

Описание средства измерений

Конструктивно преобразователи представляют собой моноблок продолговатой формы без органов управления и дисплея. На передней стенке корпуса преобразователей расположен коаксиальный соединитель типа N «вилка», на задней - специализированный разъем для подключения кабеля обмена измерительной информацией с блоком измерительным. Внутри корпуса преобразователей установлен модуль с установленными в нем диодным детектором, усилителем-модулятором и ППЗУ.

Принцип действия преобразователей основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов на диодном детекторе в напряжение, пропорциональное мощности сигнала, его дальнейшем преобразовании в усилителе-модуляторе в двухполярный импульсный сигнал с амплитудой, пропорциональной мощности на входе преобразователя.

С выхода преобразователей по соединительному кабелю сигнал поступает в блок измерительный, где происходит внесение поправок и вычисление измеренной мощности. Поправочные коэффициенты, предназначенные для уточнения результатов измерений, хранятся во встроенном ППЗУ и автоматически считываются блоками измерительными при подключении преобразователя.

К данному средству измерений относятся преобразователи с серийными номерами 300481, 300488, 300501.

Нанесение знака поверки на средство измерений не предусмотрено.

Конструкция преобразователей обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование произведено методом нанесения наклейки с маркировкой производителя на стык корпуса.

Серийный номер в формате шестизначного цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр средства измерений, напечатанный типографским способом, нанесен методом наклейки на заднюю панель преобразователя.

Общий вид преобразователей приведен на рисунках 1 - 3.

Рисунок 2 - Вид задней панели с указанием места нанесения серийного номера

Фирменная наклейка от несанкционированного доступа

о------------

/

‘'От «

Рисунок 3 - Схема пломбировки от несанкционированного доступа

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
1	2
Диапазон рабочих частот, ГГц	от 0,01 до 18
Диапазон измерений мощности, дБ относительно 1 мВт	от -70 до +20
КСВН входа, не более: от 10 до 30 МГц включ.	1,22
св. 30 МГц до 2 ГГц включ.	1,15
св.2 до 6 ГГц включ.	1,17
св.6 до 11 ГГц включ.	1,20
св.11 до 18 ГГц	1,27

Продолжение таблицы 1

1	2
Границы нелинейности амплитудной характеристики, %: - от -70 до +10 дБ относительно 1 мВт включ.	±3,0
- св. +10 до +20 дБ относительно 1 мВт	±4,5
Пределы допускаемой относительной погрешности измерений на опорном уровне мощности 1 мВт, %, в диапазоне частот: от 10 до 30 МГц включ.	±1,8
св. 30 МГц до 1,2 ГГц включ.	±2,0
св. 1,2 до 6 ГГц не включ.	±2,5
от 6 до 18 ГГц	±3,0

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Коаксиальный соединитель	N «вилка»
Габаритные размеры (ширинахвысотахдлина), мм, не более	130x38x30
Масса, кг, не более	0,5
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от +18 до +28 от 30 до 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации преобразователей типографским или компьютерным способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь измерительный	E4412A	1 шт.
Руководство по эксплуатации и техническому обслуживанию	-	1 экз.
Кабель для подключения к блоку измерительному ваттметров	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 1.2 «Проверка рабочих характеристик» руководства по эксплуатации и техническому обслуживанию.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»

Правообладатель

Keysight Technologies Microwave Products (M) Sdn. Bhd., Малайзия

Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang Malaysia Изготовитель

Keysight Technologies Microwave Products (M) Sdn. Bhd., Малайзия

Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang Malaysia

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499)124-99-96

E-mail: info@rostest.ru

Web-сайт: http://www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

ОТ «____»    января  2026 Г. №____109

Лист № 1 Регистрационный № 97512-26                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные E9300B

Назначение средства измерений

Преобразователи измерительные E9300B (далее - преобразователи) предназначены для измерений средней мощности ВЧ и СВЧ колебаний в коаксиальных трактах в комплекте с блоками измерительными ваттметров.

Описание средства измерений

Конструктивно преобразователи представляют собой моноблоки прямоугольной формы без органов управления и дисплея. На передней стенке корпуса преобразователя расположен коаксиальный соединитель типа N «вилка», на задней - специализированный разъем для подключения кабеля обмена измерительной информацией с блоком измерительным ваттметров. Внутри корпуса установлен СВЧ модуль с установленными в нем диодными сборками, переключателем диапазонов, аттенюатором и ППЗУ.

Принцип действия преобразователей основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов в напряжение постоянного тока диодной сборкой из двух встречно включенных СВЧ диодов с модифицированным барьером Шоттки. Для расширения динамического диапазона преобразователей используется 2 линейки таких диодов, одна из которых включена напрямую, а вторая - через встроенный аттенюатор. Переключение осуществляется автоматически или по команде блока измерительного ваттметров. Напряжение с выхода диодов поступает на вход усилителя-модулятора, где преобразуется в меандр с частотой модуляции 220 Гц и усиливается. Амплитуда напряжения пропорциональна мощности, поступающей на вход преобразователя. По кабелю соединительному сигнал от преобразователя поступает на вход блока измерительного ваттметров, где происходит вычисление результатов измерений с использованием значений калибровочных коэффициентов преобразователя, поправок на нелинейность и ослабление встроенного или подключаемого аттенюатора, хранящихся в ППЗУ преобразователя.

Считывание поправок из ППЗУ происходит автоматически при подключении преобразователя к блоку измерительному ваттметров.

К данному средству измерений относятся преобразователи с серийными номерами 300480, 300487, 300498, 300500.

Нанесение знака поверки на средство измерений не предусмотрено.

Конструкция преобразователей обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование произведено методом нанесения наклейки с маркировкой производителя на стык корпуса.

Серийный номер в формате шестизначного цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр средства измерений, напечатанный типографским способом, нанесен методом наклейки на заднюю панель преобразователя.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон рабочих частот, ГГц	от 0,01 до 18
Диапазон измерений мощности, дБ относительно 1 мВт	от -30 до +44
КСВН входа, не более: от 0,01 до 2 ГГц включ.	1,12
св. 2 до 12,4 ГГц включ.	1,17
св. 12,4 до 18 ГГц	1,24
Границы нелинейности амплитудной характеристики, % от минус 30 до 20 дБ относительно 1 мВт включ.	±3,5
св. 20 до 30 дБ относительно 1 мВт включ.	±3,0
св. 30 до 44 дБ относительно 1 мВт	±2,5
Пределы допускаемой относительной погрешности измерений на опорном уровне мощности 1 мВт в режиме «LOWER range», %: в диапазоне частот: от 10 до 30 МГц включ.	±1,8
св. 30 до 500 МГц включ.	±1,6
св. 500 МГц до 1,2 ГГц включ.	±1,8
св. 1,2 до 6 ГГц включ.	±1,7
св. 6 до 14 ГГц включ.	±1,8
св. 14 до 18 ГГц	±2,0
Пределы допускаемой относительной погрешности измерений на опорном уровне мощности 1 мВт в режиме «UPPER range», %: в диапазоне частот: от 10 до 30 МГц включ.	±2,1
св. 30 до 500 МГц включ.	±1,8
св. 500 МГц до 1,2 ГГц включ.	±2,3
св. 1,2 до 6 ГГц включ.	±1,8
св. 6 до 14 ГГц включ.	±1,9
св. 14 до 18 ГГц	±2,2

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Коаксиальный соединитель	N «вилка»
Габаритные размеры (высотахширинах длина), мм, не более	115x275x82
Масса, кг, не более	0,80
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от +18 до +28 от 30 до 80

Знак утверждения типа

нанесен на титульный лист руководства по эксплуатации и техническому обслуживанию типографским или компьютерным способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь измерительный	E9300B	1 шт.
Руководство по эксплуатации и техническому обслуживанию	-	1 экз.
Кабель для подключения к блоку измерительному ваттметров	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Выполнение измерений» руководства по эксплуатации и техническому обслуживанию.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»

Правообладатель

Keysight Technologies Microwave Products (M) Sdn. Bhd., Малайзия

Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang Malaysia

Изготовитель

Keysight Technologies Microwave Products (M) Sdn. Bhd., Малайзия

Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang Malaysia

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499)124-99-96

E-mail: info@rostest.ru

Web-сайт: http://www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310639

---
