МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    ^января    2026 г. № _____

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п	Наименование типа	Обозначен ие типа	Заводской номер	Регистрационный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методики поверки сохраняется	Устанавливаемая методика поверки	Добавляемый изготовитель	Дата утверждения акта испытаний	Заявитель	Юридическое лицо, проводившее испытания
1	2	3	4	5	6	7	8	9	10	11	12	13
1.	Уровнемеры поплавковые байпасные	УПБ 1015	УПБ 1015 зав. №Б0415 с преобразователем ПМ зав. № 0612; УПБ 1015 зав. № Б0416 с преобразователем ПРМ зав. № 0312; УПБ 1015 зав. № Б0417 с преобразователем ПМ зав. № 0012	69122-17			МП 208-034 2017	РТ-МП-606-208-2025 для вновь изготавливаемых средств измерений в дополнение к МП 208-0342017		25.06. 2025	Научнотехнический и промышленнопроизводственный кооператив «ПЛАЗВАК» (НТППК «ПЛАЗВАК»), г. Москва	ФБУ «НИЦ ПМ - Ростест», г. Москва

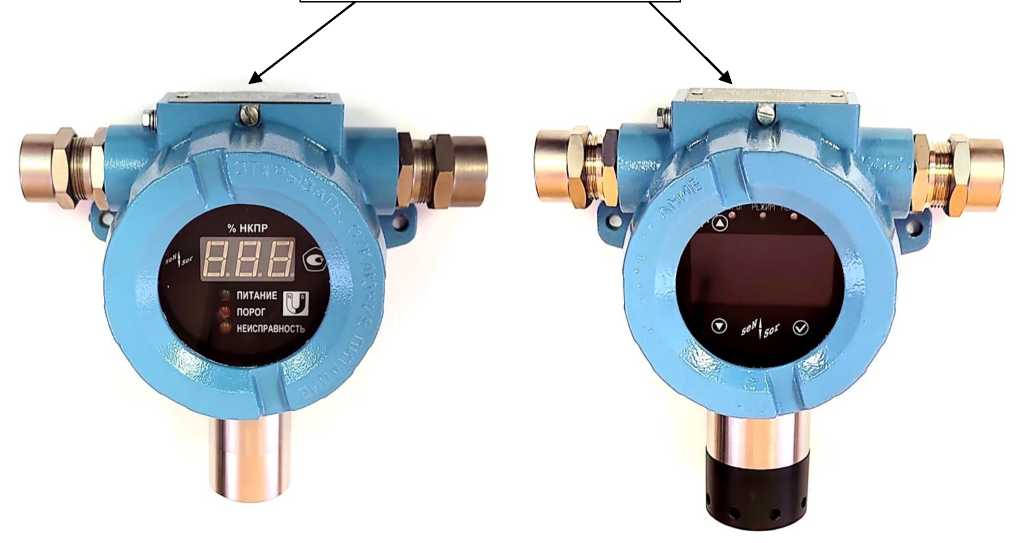

2.	Газосигнализа торы	СЕНС СГ-А	Исполне-ние СЕНС СГ-	68847-17	—	—	СЕНС.413347. 010 МП	МП 684-2025 для вновь	—	22.09. 2025	Общество с ограниченной	ФБУ «Пензенский

А1-СН4 с зав. № 260512; исполнение СЕНС СГ-А1-С3Н8 с зав. № 260514

изготавливаем ых средств измерений в дополнение к СЕНС.413347. 010 МП

ответственностью Научнопроизводственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»), Пензенская обл., г. Заречный

ЦСМ», г. Пенза

3.

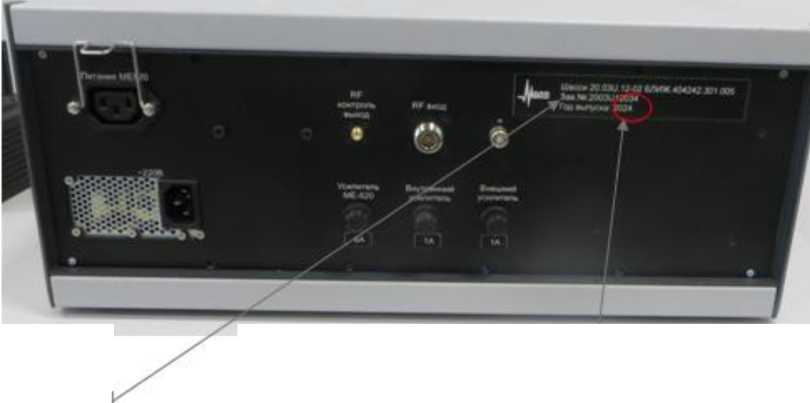

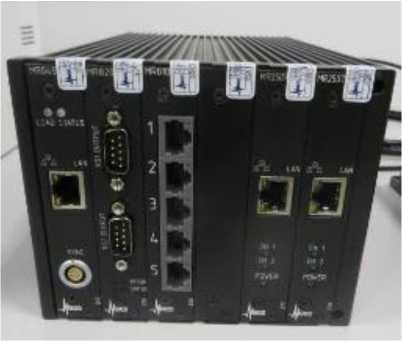

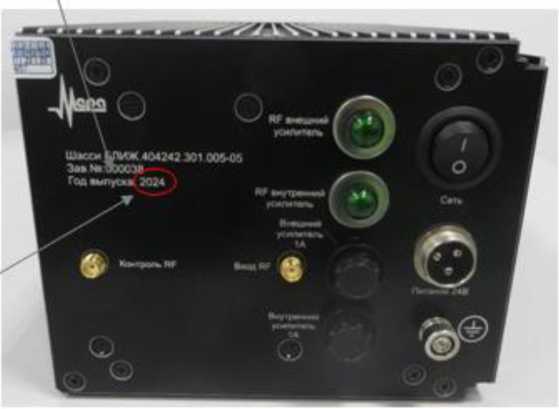

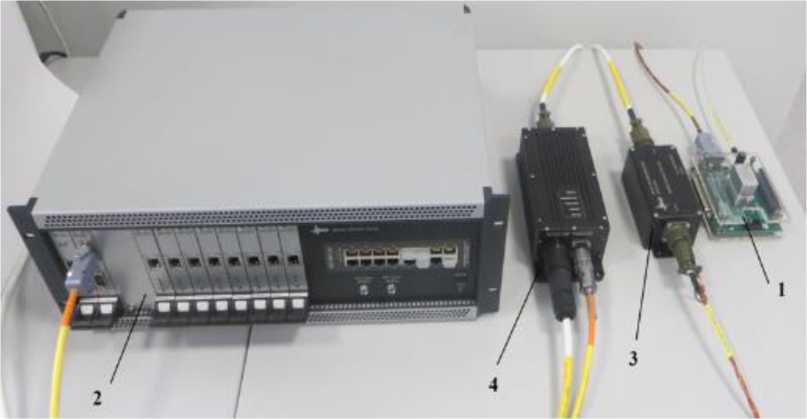

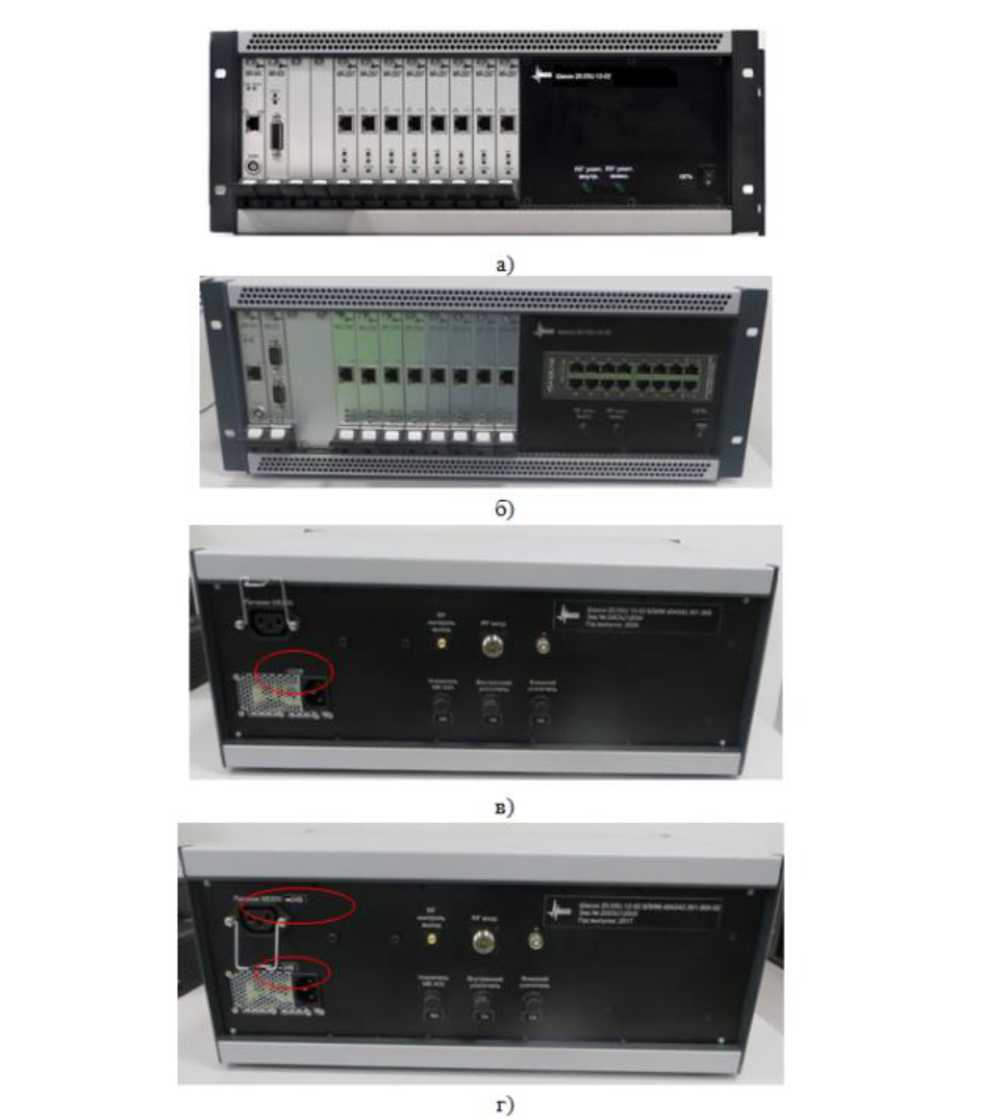

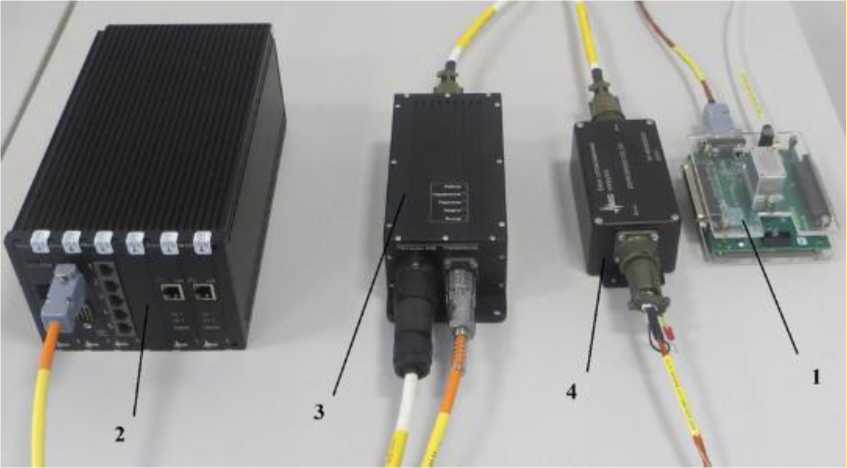

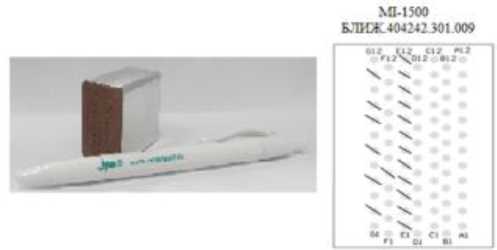

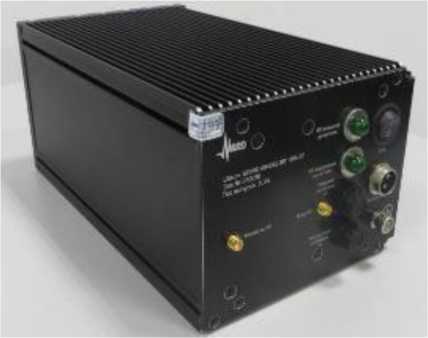

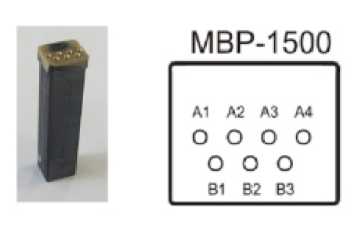

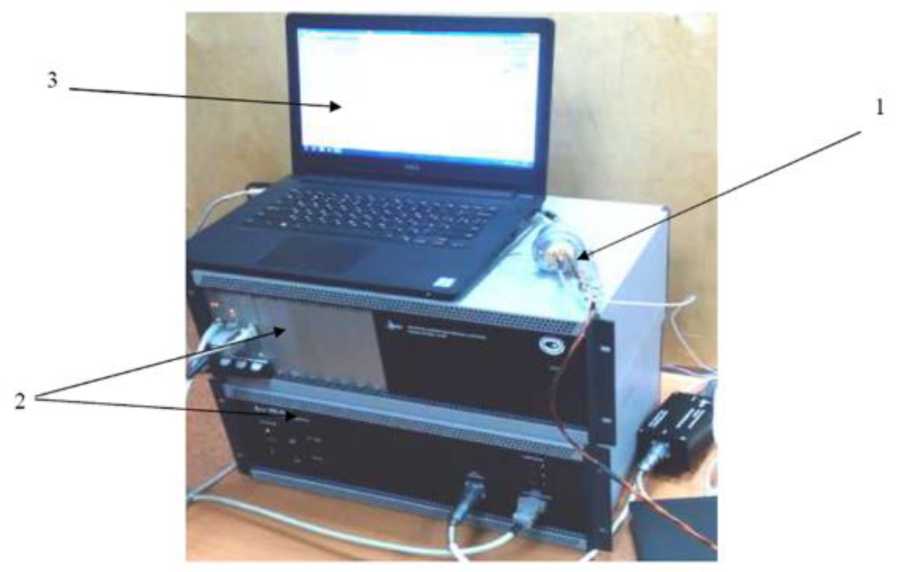

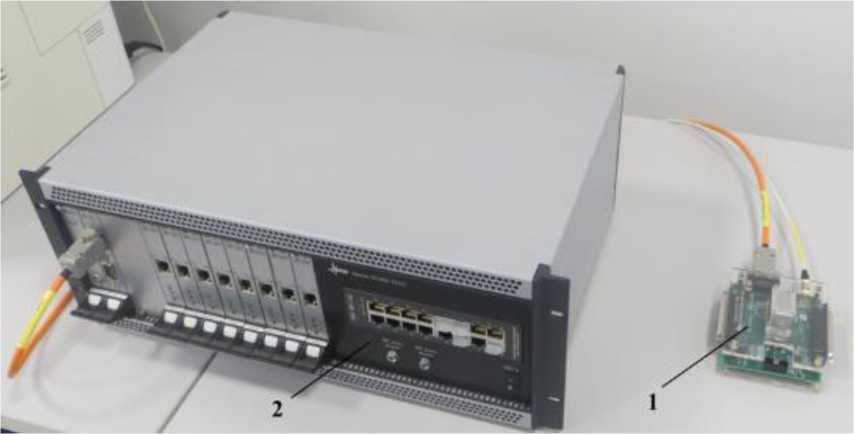

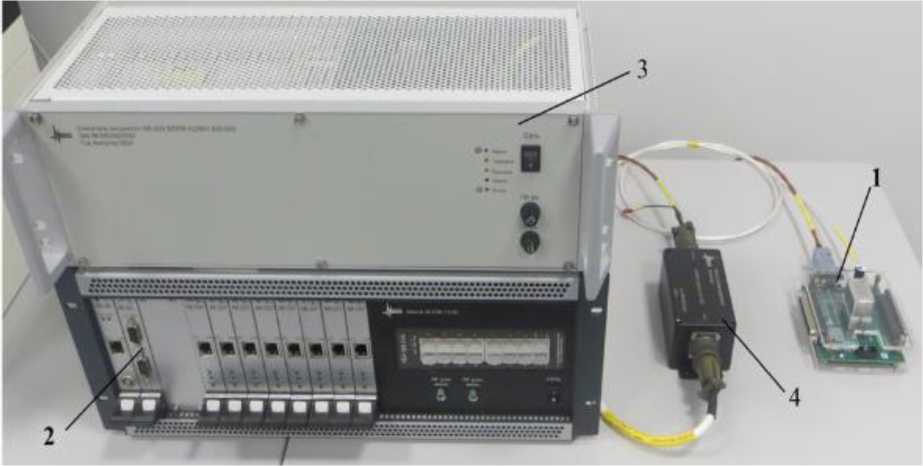

Комплексы телеметрические многоканальные

MIC-1500

MIC-1500 (БЛИЖ.4012 70.150.001 02), № 038; MIC- 1500W (БЛИЖ.4012 70.150.002 05), № 039; MIC- 1500W (БЛИЖ.4012 70.150.002), № 013

70406-18

РТ-МП-4909- 442-2017

РТ-МП-1286- 442-2025 для вновь изготавливаемых средств измерений в дополнение к РТ-МП-4909- 442-2017

10.11. 2025

Общество с ограниченной ответственностью «Научнопроизводственное предприятие «МЕРА» (ООО «НПП «МЕРА»), Московская обл., г. Мытищи

ФБУ НИЦ «ПМ - Ростест», г. Москва

4.

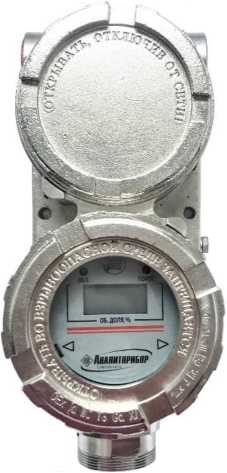

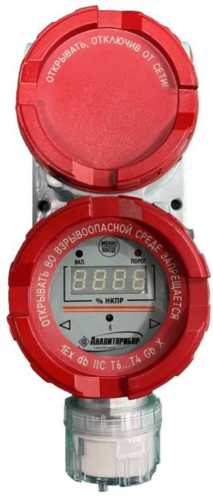

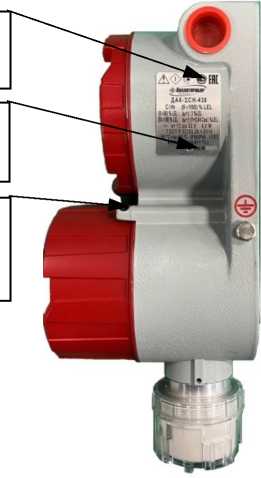

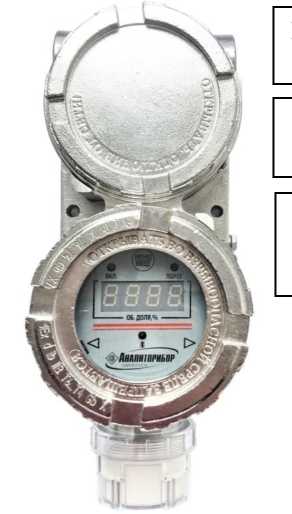

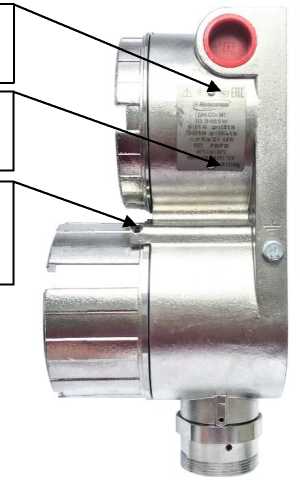

Датчики-газоанализаторы

ДАК

Модификация ИБЯЛ.41841 4.071-433 с зав. № 242390; модификация ИБЯЛ.41841 4.071-438 с зав. № 242374

87039-22

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»), г. Смоленск

МП-230-2/11- 2020

РТ-МП-1626-205-2025 для вновь изготавливаемых средств измерений в дополнение к МП-230-2/11-2020

06.11. 2025

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»), г. Смоленск

ФБУ «НИЦ ПМ - Ростест», г. Москва

5.

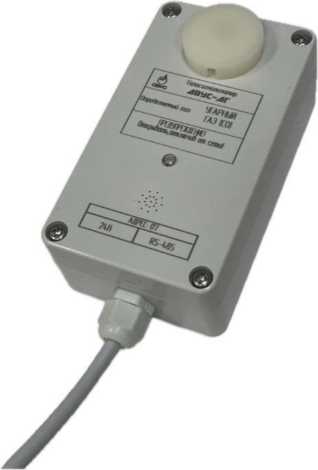

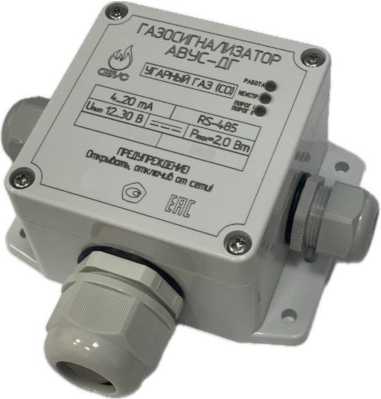

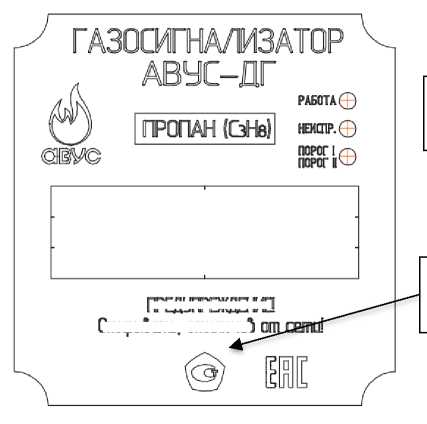

Газосигнализаторы

АВУС-ДГ

Модификация АВУС- ДГ-СН4 (исполнение ПИЖМ.4254 31.032-02)

44880-10

МП-242-10392010

МП-720-2025 для вновь изготавливаемых средств измерений в дополнение

04.08. 2025

Открытое акционерное общество «Авангард» (ОАО «Авангард»),

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

с зав. № 1335-413; модификация АВУС-ДГ-СО (исполнение ПИЖМ.4254 31.033-02) с зав. № 1335-416; модификация АВУС-ДГ-С3Н8 (исполнение ПИЖМ.4254 31.035) с зав. № 1335-415; модификация АВУС-ДГ-СН4 (исполнение ПИЖМ.4254 31.032) с зав. № 04-13082

к МП-242 1039-2010

г. Санкт- Петербург

6.

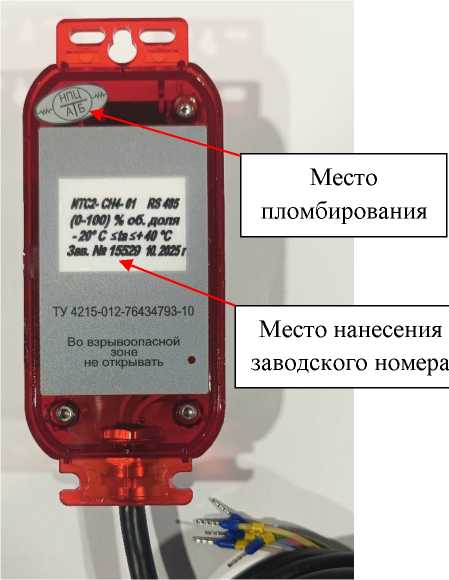

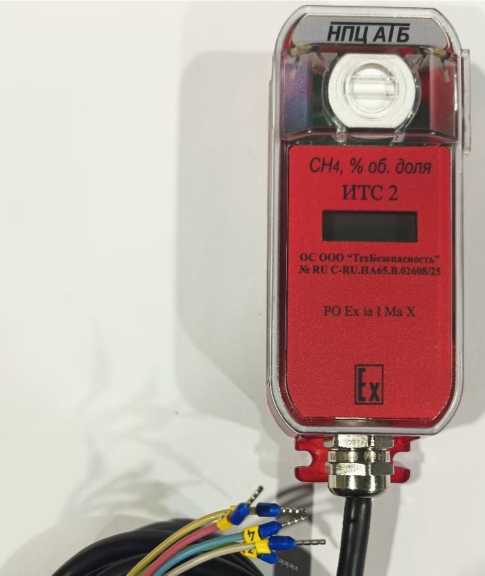

Датчики горючих и токсичных газов интеллектуальные стационарные

ИТС2

ИТС2-СН4- 01 с зав. № 13337, ИТС2-ГГ-07 с зав. № 13332, ИТС2- CXHY-09 с зав. № 13333, ИТС2-СО-11 с зав. № 10747, ИТС2-СО-12 с зав. № 13126, ИТС2-О2-15 с зав.

51279-12

АТРВ.413419. 002 РЭ (приложение А)

МП 4501/0443 2025 для вновь изготавливаемых средств измерений в дополнение к АТРВ.413419. 002 РЭ (приложение А)

16.01. 2025

Общество с ограниченной ответственностью «Информационные горные технологии» (ООО «ИНГОРТЕХ»), г. Екатеринбург

ФБУ «УРАЛТЕСТ», г. Екатеринбург

№ 12475, HTC2-H2S- 17 с зав. № 12713, ИТС2-СО2- 19 с зав. № 10610, HTC2-NO-21 с зав. № 13202, WTC2-NO2-23 с зав. № 13208, ИТС2-СН4- 25 с зав. № 10973, ИТС2-Н2-27 с зав. № 13211

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »   января   2026 г. №    ^{12 2}

Лист № 1 Регистрационный № 69122-17                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры поплавковые байпасные УПБ 1015

Назначение средства измерений

Уровнемеры поплавковые байпасные УПБ 1015 (далее - уровнемеры) предназначены для измерений уровня, уровня раздела жидких сред в емкостях и резервуарах, отображения измеренной информации на роликовом индикаторе и преобразования измеренных значений в зависимости от варианта исполнения в унифицированный токовый сигнал (4-20) мА, совмещённый с цифровым кодированным сигналом на базе протокола HART или в цифровые кодированные сигналы на базе протокола Modbus RTU.

Описание средства измерений

Принцип действия уровнемеров основан на измерении перемещения поплавка с магнитом в зависимости от изменения уровня жидкости в байпасной трубе, соединенной с резервуаром или технологическим аппаратом с помощью фланцевых соединений, образуя систему сообщающихся сосудов. Измерение уровня жидкости осуществляется при помощи измерительного преобразователя с резистивным магнитоуправляемым, магнитострикционным или микроволновым чувствительным элементом.

Чувствительный элемент установлен параллельно байпасной трубе, либо непосредственно внутри байпасной трубы, внутри которой находится поплавок с магнитом и в зависимости от положения поплавка с магнитом, в нем изменяется общее сопротивление, равное сумме подключаемых герконами последовательно расположенных сопротивлений или увеличивается/уменьшается время между подачей токового импульса и приемом отраженного сигнала. Значение сопротивления либо времени преобразуется измерительным преобразователем в значение уровня жидкости и при наличии показывающего устройства выводится на индикацию. Передача значения уровня осуществляется через унифицированный выходной сигнал.

Дополнительно на байпасной трубе уровнемера может устанавливаться магнитный роликовый индикатор, который состоит из металлического профиля с трубкой, внутри которой расположены магнитные ролики (флажки) и шкалы, закрепленной на профиле неразъемным способом. При изменении уровня, поплавок воздействует на ролики заставляя их повернуться вокруг своей оси. Отслеживание уровня осуществляется визуально, по оцифрованной шкале, закрепленной на индикаторе.

Для сигнализации предельных значений уровня измеряемой среды уровнемеры могут оснащаться магнитными выключателями.

Уровнемеры состоят из:

• - выносной направляющей байпасной трубы с патрубками для присоединения сбоку к резервуару или технологическому аппарату. Внутри трубы установлен магнитный поплавок;

• - чувствительного элемента (измерительного преобразователя): преобразователь магнитострикционный ПМ (рег. № 77975-20);

преобразователь резистивный магнитоуправляемый ПРМ (рег.№ 77974-20); уровнемер микроволновый контактный УМВ (рег. № 76664-19).

Дополнительно уровнемеры могут оснащаться:

- местным индикатором с магнитными роликами и оцифрованной шкалой для визуального отслеживания уровня;

- одним или несколькими конечными магнитными выключателями, для сигнализации предельных и промежуточных положений магнитного поплавка.

Заводской номер в цифровом формате и сокращённое условное обозначение уровнемера наносятся на паспортную табличку (рис.1), размещенную на корпусе уровнемера способом лазерной гравировки.

Уровнемеры выпускаются в исполнениях, в соответствии со структурой условного обозначения по эксплуатационной документации согласно таблицы 1.

Таблица 1 - Структура условного обозначения уровнемеров

УПБ

Уровнемер Поплавковый Байпасный УПБ 1015

/КО-

увеличенный диаметр камеры для сжиженного газа или радара с поплавком одновременно

/DU-

сдвоенная камера для радара и поплавка в разных камерах

/CO-

расположение первичного преобразователя в трубе камеры

УКБ

Уровнемерная Камера Байпасная

/CH

Присоединение к процессу

-□/□/□-

фланец по ГОСТ 33259, DIN EN 1092-1

DN/.

./PN/.

./исполнение (Type)

-□/□/□-

фланец по ANSI/ASME B16.5

ND/.

./Class/.

./Form

-G^ □-

штуцер резьбовой BSP G/ EN 10226

G...

M. муфта

размер в дюймах

N. ниппель

-NPTO □-

штуцер резьбовой NPT ANSI/ASME B1.20.1

NPT..

M. муфта

размер в дюймах

N. ниппель

приварной патрубок

S.

размер в дюймах

Датчик уровня

-MG/^-^

датчик уровня для непрерывного измерения

./R

ПРМ преобразователь резистивный магнитоуправляемый

./M

ПМ преобразователь магнитострикционный

./W

УМВ уровнемер микроволновый контактный

.Ex | Маркировка взрывозащиты датчика уровня

Байпасная камера

MOOOO

M.

расстояние между осями подводящих патрубков (штуцеров) в мм

/LOOOO

L.

диапазон измерений в мм, если он не совпадает с размером М

-□.

V.

нержавеющая сталь

T.

титан класс Grade .

P.

Пластик PP, PVDF

LF.

хладостойкая сталь (камера без поплавка)

.□xO-

0 трубы камерыхтолщина стенки в мм

Магнитный указатель

-□.

MRA

алюминиевый корпус, пластмассовые ролики

MRK

алюминиевый корпус, керамические ролики

MRA-F

алюминиевый корпус, стальные флажки

MNAV

нержавеющая сталь, пластмассовые ролики

MNKV

нержавеющая сталь, керамические ролики

MNFH

нержавеющая сталь, стальные флуоресцентные флажки, герметизированный

Шкала

./□-

/SG

алюминий, гравировка, деление любое

/VSG

со шкалой, нержавеющая сталь, гравировка, деление любое

.../□/₽□-

/PO

с приставкой из акрилового стекла (при изоляции трубы) толщина в мм

Магнитный выключатель

-□/□/□/□

./

количество выключателей

./MB

магнитный выключатель

./MBA

магнитный выключатель с клеммной коробкой

./MBT

магнитный выключатель высокотемпературный

./E

магнитный выключатель взрывозащищённый Exia

./D

магнитный выключатель взрывозащищённый Exd

/.

тип (Sil, PVC) и длина кабеля в м

/R

защитное сопротивление 22 Ом

/N

исполнение НАМУР (NAMUR)

Продолжение таблицы 1

УПБ	Уровнемер Поплавковый Байпасный УПБ 1015
Поплавок	-V...							V	нержавеющая сталь
								НС
								T...	титан класс Grade.
								F	синтактическая пена
									.../.../.../	диаметр, длина, PN (для PN6.16 отсутствует)
										/...	магнитная система
										Р48 Х
										R48 H
										A110
										A125
										K74
										K92
										B152
	-Ex камеры										Ex c | взрывозащищенный

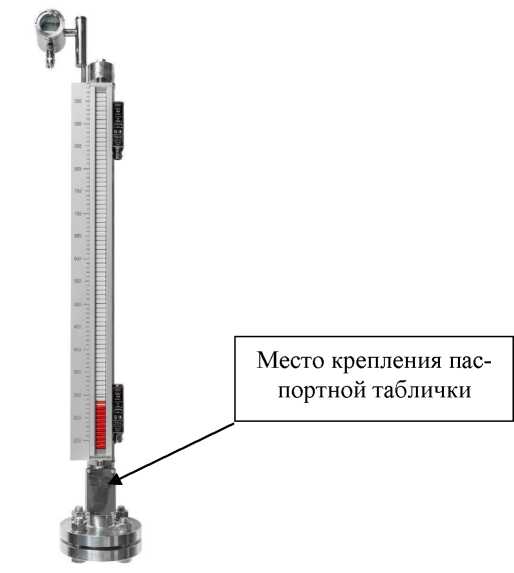

Общий вид уровнемеров представлен на рисунке 1. В зависимости от варианта исполнения уровнемера конструкция его корпуса, присоединений, навесного оборудования может отличаться от представленных на рисунке 1.

Уровнемер поплавковый байпасный УПБ1015 ТУ 26.51.52-001 -76756232-2023 УПБ-25/10/В-MG/M-M1000-V60x2-MRA/SG-HC50/185/P48X-Ex

Рисунок 2 - Пример паспортной таблички уровнемеров поплавковых байпасных УПБ 1015

Пломбирование уровнемеров не предусмотрено.

Программное обеспечение

Применяемые в уровнемерах в качестве измерительных преобразователей средства измерений содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Встроенное ПО обеспечивает:

• - обработку и передачу измерительной информации от чувствительного элемента к измерительному преобразователю;

• - отображение результатов измерений на показывающем устройстве;

• - измерение уровня, границы раздела сред;

• - формирование выходного аналогового и цифрового сигналов;

• - настройку и диагностику аппаратной части уровнемера.

Метрологически значимая часть ПО, заводские параметры и данные программирования на конкретный объект защищены от несанкционированного доступа с помощью паролей.

Идентификация встроенного ПО обеспечивается индикацией соответствующих данных на табло преобразователей (при его наличии) и на экране подключенного к преобразователям компьютера.

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения уровнемеров поплавковых байпасных УПБ 1015, зависят от чувствительного элемента (измерительного преобразователя), входящего в состав уровнемера и приведены в таблицах 2-4.

Таблица 2 - Идентификационные данные программного обеспечения для уровнемеров УПБ,

включающих в состав преобразователь магнитост	рикционный ПМ (рег. № 77975-20)
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	PLP 1000H	PLP 1000U	PMB1-HART
Номер версии (идентификационный номер) ПО	не ниже v12	не ниже v12	не ниже A190
Цифровой идентификатор ПО	35905(8C41)	52849(CE71)	E0ED24E8

Таблица 3 - Идентификационные данные программного обеспечения для уровнемеров УПБ, включающих в состав преобразователь резистивный магнитоуправляемый ПРМ

(рег.№ 77974-20)

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	FW_TLH	FW_TLE H	FW_T32	FW_T53	FW_T15
Номер версии (идентифика-	не ниже	не ниже	не ниже	не ниже	не ниже
ционный номер) ПО	4.0	4.0	2.2.3	v2.03	vl.0.1
Цифровой идентификатор ПО	-	-	-	-	-

Таблица 4 - Идентификационные данные программного обеспечения для уровнемеров УПБ, включающих в состав уровнемер микроволновый контактный УМВ (рег. № 76664-19)

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	BEV191	FEV192
Номер версии (идентификационный номер) ПО	не ниже v.rev.150	не ниже v.rev.150
Цифровой идентификатор ПО	нет	нет

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений уровня, мм*	от 0 до 6000
Пределы допускаемой основной абсолютной погрешности измерений уровня для уровнемера с преобразователями, мм*: - резистивным магнитоуправляемым ПРМ	±5; ±10; ±15
- магнитострикционным ПМ	±3,5 (±2,0**)
- микроволновым контактным УМВ	±5 (±3,5**)
Пределы допускаемой абсолютной погрешности измерений уровня для магнитного роликового указателя*	±15
Пределы допускаемой основной приведенной погрешности преобразова-	±0,2
ния значения уровня в стандартный токовый выходной сигнал, %
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды от нормальных условий измерений на каждые 10 °С: - пределы допускаемой дополнительной абсолютной погрешности измерений уровня и границы раздела жидких сред, мм;	±0,2
- пределы допускаемой дополнительной приведенной погрешности преобразования значения уровня в стандартный токовый выходной сигнал, %	±0,01
Пределы допускаемой абсолютной погрешности измерений границы раздела жидких сред, мм, для уровнемеров с преобразователями: - резистивным магнитоуправляемым ПРМ	±50
- магнитострикционным ПМ, или микроволновым контактным УМВ	±25
Нормальные условия измерений - температура окружающей среды, °С	+20±5
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106,7
* - в соответствии с заказом ** - по специальному заказу с диапазоном измерения уровня не более 3000 мм.

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон температур измеряемой среды, в зависимости от температурного исполнения уровнемера, °С	от -90 до +400
Максимальное давление измеряемой среды, МПа*	40,0
Плотность измеряемой среды, кг/м3, не менее	350
Тип и разрядность показывающего устройства уровнемера	жидкокристаллический** 4’А разряда или светодиодный 4 или 5 разрядов
Выходной аналоговый сигнал, мА	от 4 до 20 (токовая петля)
Выходной цифровой сигнал*	HART, Profibus PA/Fieldbus, UART, RS-485 Modbus
Дискретность передаваемых по цифровому интерфейсу результатов измерений, мм	0,1
Параметры электрического питания, В - напряжение питания постоянного тока для общепромышленного - напряжение питания постоянного тока для взрывозащищенного исполнения	от 12 до 30 от 10 до 28
Потребляемая мощность, Вт, не более	2
Габаритные размеры, мм, не более* - высота - ширина - длина	500 500 6500
Масса, кг, не более*	250
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от -40 до +85 (от -60 до +85 с обогревом) до 95 при температуре +35 °С
Степень защиты от внешних воздействий*	IP67
Маркировка взрывозащиты - конструкционная - искробезопасная цепь - взрывонепроницаемая оболочка	II Gb IIC X или II Ga IIC X 0Ex ia IIC T4.. ,T3 Ga X (ПМ) 0Ex ia IIC T6.T3 Ga X (ПРМ, МВ) 1Ex db IIC T6.T4 Gb X
* - в соответствии с заказом; ** - жидкокристаллический дисплей нормально функционирует при температуре от минус 20 °С до плюс 50 °С. При минус 20 °С и ниже, при плюс 50 °С и выше индикация дисплея нарушается, и восстанавливает работоспособность при возвращении температуры в вышеуказанные пределы. При температуре ниже минус 20 °С или выше плюс 50 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал.

Таблица 7 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	12

Знак утверждения типа

наносится на паспортную табличку на корпусе уровнемера методом гравировки и на титульный лист паспорта и руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество	Примечание
Уровнемер поплавковый байпасный	УПБ 1015	1 шт.	В соответствии с заказом
Ведомость ЗИП (Запасные части и инструменты)	КСРД.407611.001ЗИ	1 экз.	Комплект на партию в соответствии с заказом
Паспорт	КСРД.407611.001ПС	1 экз.
Руководство по эксплуатации	КСРД.407611.001РЭ	1 экз.	Допускается поставлять один экземпляр в один адрес отгрузки

Сведения о методиках (методах) измерений

приведены в разделе 1.5 «Устройство, работа и метод измерения» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов

ТУ 26.51.52-001-76756232-2023 Уровнемеры поплавковые байпасные УПБ 1015. Технические условия

Изготовитель

Общество с ограниченной ответственностью «КСР-2»

(ООО «КСР-2»)

ИНН 5838043770

Адрес: 442961, г. Заречный, Пензенская обл., ул. Индустриальная, стр. 112

Телефон/факс: +7 (8412) 655-334

e-mail: ksr2@mail.ru

Web-сайт: www.ksr-2.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _⁷ »    января 2026 г. №    ¹²²

Лист № 1 Регистрационный № 68847-17                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газосигнализаторы СЕНС СГ-А

Назначение средства измерений

Газосигнализаторы СЕНС СГ-А (далее - газосигнализаторы) предназначены для автоматического, непрерывного измерения довзрывоопасной концентрации горючих газов и паров и сигнализации о превышении установленных порогов срабатывания сигнализации.

Описание средства измерений

Принцип действия газосигнализаторов основан на преобразовании с помощью оптического датчика значений концентрации горючего газа в измерительный сигнал, пропорциональный содержанию определяемого компонента в воздухе, и выработке световых и управляющих сигналов в соответствии с алгоритмом работы газосигнализаторов.

Метод измерений - прямой, инфракрасная абсорбция (оптико-абсорбционный).

Способ отбора пробы - диффузионный.

Тип газосигнализаторов - стационарный, автоматический, электрический, одноканальный, непрерывного действия. Газосигнализаторы являются автономными газоаналитическими приборами.

Газосигнализаторы предназначены для стационарной установки, обеспечивают местную световую индикацию и сигнализацию, обеспечивают, в зависимости от варианта исполнения, вывод информации об измеренной величине концентрации по аналоговому токовому выходу в виде аналогового унифицированного токового выходного сигнала от 4 до 20 мА и по цифровым последовательным интерфейсам:

• - линии питания-связи СЕНС, протокол СЕНС;

• - RS-485, протокол Modbus RTU или СЕНС;

• - HART, протокол HART.

Газосигнализаторы обеспечивают переключение контактов встроенных сигнальных реле при превышении установленных порогов довзрывоопасной концентрации или возникновения неисправности.

Газосигнализаторы имеют несколько вариантов исполнения в зависимости от поверочного компонента в соответствии с таблицей 1.

Таблица 1

Исполнение	Поверочный компонент	Определяемый компонент
СЕНС СГ-А1-С3Н8	пропан (C3H8)	пропан (С3Н8), гексан (С6Н14), бутан (С4Н10), изобутан (2 метилпропан) (ьСдНю), н-пентан (С5Н12), циклопентан (С5Н10),
СЕНС СГ-А1-С3Н8	пропан (C3H8)	пропилен (С3Н6), метиловый спирт (метанол) (СН3ОН), этанол (этиловый спирт) (С2Н5ОН), этан (С2Н6), 2-бутанон (этилметилкетон, метил ацетон, метилэтилкетон) (С4Н9ОН), 1-бутен (n-бутилен, этилэтилен) (пС ilk)
СЕНС СГ-А1-СН4	метан (CH4)	метан (СН4), этилен (этен) (С2Н4), ацетон (2-пропанон, диметилкетон) (СН3СОСН3)

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационную табличку, размещенную на корпусе газосигнализатора, способом лазерной или ударно-точечной гравировки.

Нанесение знака поверки на газосигнализаторы не предусмотрено. Пломбирование газосигнализаторов не предусмотрено.

Внешний вид газосигнализаторов показан на рисунке 1.

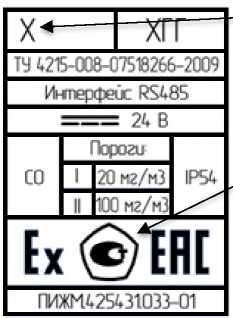

Информационная табличка

Рисунок 1 - Общий вид газосигнализаторов

В зависимости от варианта исполнения газосигнализатора конструкция кабельного ввода и брызгозащитного кожуха может отличаться от представленных на рисунке 1.

Программное обеспечение

Газосигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.

ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Метрологически значимые параметры защищены от преднамеренного или случайного изменения.

Уровень защиты встроенного ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

аблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	программа СЕНС СГ-А1
Номер версии (идентификационный номер) ПО	не ниже А940
Цифровой идентификатор ПО	-

Метрологические и технические характеристики Метрологические и основные технические характеристики приведены в таблицах 3-5.

Таблица 3 - Определяемые компоненты, диапазоны измерений и пределы допускаемой основной погрешности измерений _________________________________________________________

Определяемый компонент	Диапазон измерений довзрывоопасной концентрации, % НКПР	Пределы допускаемой основной погрешности измерений довзрывоопасной концентрации
		абсолютной в диапазоне измерений от 0 до 60 % НКПР включ., % НКПР	относительной в диапазоне измерений св. 60 до 100 % НКПР, %
метан (СН4)	от 0 до 100	±3	±5
этилен (этен) (С2Н4)	от 0 до 50		-
2-пропанон (ацетон, диметилкетон) (СН3СОСН3)
пропан (С3Н8)	от 0 до 100	±3	±5
гексан (СбН14)
бутан (С4Н10)
2-метилпропан (изобутан) (i-C4Hio)	от 0 до 50		-
н-пентан (С5Н12)
циклопентан (С5Н10)		±5
пропилен (СзНб)		±3
метанол (метиловый спирт) (СНзОН)
этанол (этиловый спирт) (С2Н5ОН)	от 0 до 50	±5	-
этан (С2Н6)		±3
2-бутанон (этилметилкетон, метил ацетон, метилэтилкетон) (С4Н9ОН)		±5
1-бутен (n-бутилен, этилэтилен) (ПС4Н8)		±3

Таблица 4 - Метрологические характеристики

Наименование характеристики	Значение
Вариация выходного сигнала, в долях от пределов допускаемой основной погрешности, не более	1
Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С, в долях от пределов допускаемой основной погрешности	±0,6
Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением давления окружающей среды в диапазоне от 80 до 120 кПа на каждые 3,3 кПа относительно нормального, в долях от пределов допускаемой основной погрешности	±1

Продолжение таблицы 4

Наименование характеристики	Значение
Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением относительной влажности анализируемой среды от нормальной на каждые 10 %, в долях от пределов допускаемой основной погрешности	±0,2
Пределы допускаемой приведённой погрешности преобразования измеренного значения концентрации в цифровой сигнал, %*	±0,03
Пределы допускаемой приведённой погрешности преобразования измеренного значения концентрации в унифицированный токовый сигнал от 4 до 20 мА, %**	±0,03
Время установления выходного сигнала t(90), с, не более - поверочный компонент метан (СН4) - поверочный компонент пропан (С3Н8)	30 60
Время установления выходного сигнала t(50), с, не более	15
* Нормирующим значением является максимальное значение диапазона измерений. ** Нормирующим значением является   разность   между   максимальным и минимальным значениями выходного сигнала.

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	от 7 до 36
Потребляемая мощность, Вт, не более	4,8
Габаритные размеры (высотахширинахдлина), мм, не более	200х120х255
Масса, кг, не более	3
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность окружающей среды, %, не более - относительная влажность анализируемой среды, %, не более - атмосферное давление, кПа	от +15 до +25 80 30 от 96,7 до 103,3
Рабочие условия применения: - температура окружающей среды в зависимости от климатического исполнения по ГОСТ 15150-69, °С: - УХЛ1 - ХЛ - относительная влажность окружающей среды и анализируемой среды без конденсации влаги, %, не более - атмосферное давление, кПа	от -40 до +60 от -60 до +70 98 от 80 до 120
Маркировка взрывозащиты в зависимости от климатического исполнения по ГОСТ 15150-69: - УХЛ1 - ХЛ	1Ex db IIB T6 Gb 1Ex db IIB T6 Gb Х

Знак утверждения типа

наносится на информационную табличку, размещенную на корпусе газосигнализатора, методом металлографской печати и/или на лицевую панель газосигнализатора методом трафаретной

Лист № 6 Всего листов 6 цифровой печати, и на титульные листы паспорта и руководства по эксплуатации в верхний правый угол типографским способом.

Комплектность средства измерений Комплектность газосигнализаторов приведена в таблице 6.

аблица 6 - Комплектность газосигнализаторов

Наименование	Обозначение	Количество
Газосигнализатор	СЕНС СГ-А	1 шт.
Адаптер для подачи ГС	-	по заказу
Магнитный ключ	-	1 шт.
Газосигнализатор СЕНС СГ-А1. Паспорт	СЕНС.413347.015 ПС	1 компл.
Газосигнализатор СЕНС СГ-А1. Руководство по эксплуатации.	СЕНС.413347.015 РЭ	1 компл.*
* На партию газосигнализаторов, поставляемую в один адрес, и дополнительно -по требованию заказчика.

Сведения о методиках (методах) измерений

приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации СЕНС.413347.015 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

СЕНС.413347.015 ТУ Газосигнализатор СЕНС СГ-А1. Технические условия Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР»

(ООО НПП «СЕНСОР»)

ИНН 5838002196

Адрес: 442961, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5

Телефон (факс): (8412) 65-21-00

Web-сайт: www.nppsensor.ru

E-mail: info@nppsensor.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области»

(ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: info@penzacsm.ru

Web-сайт: www.penzacsm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311197

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   января   2026 г. №   122

Лист № 1 Регистрационный № 70406-18                                        Всего листов 19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы телеметрические многоканальные MIC-1500

Назначение средства измерений

Комплексы телеметрические многоканальные MIC-1500 предназначены для измерений сигналов напряжения переменного тока, напряжения постоянного тока и электрического сопротивления, поступающих от тензометрических и температурных датчиков, устанавливаемых на вращающихся узлах испытываемых изделий.

Описание средства измерений

Конструктивно   комплексы телеметрические многоканальные MIC-1500

(далее по тексту - комплексы) в зависимости от исполнения состоят из:

• - блока сбора и передачи информации,

• - комплекта аппаратуры приема и питания или комплекта аппаратуры приема и управления (в зависимости от исполнения комплекса),

• - рабочей станции управления комплексом.

Блок сбора и передачи информации (далее БСПИ) включает в себя:

• - модули измерения и передачи данных MI-1500;

• - модули блока питания МВР-1500 (в зависимости от исполнения комплекса).

В зависимости от количества подключаемых первичных преобразователей в состав БСПИ может входить от одного до восьми модулей измерений и передачи данных MI-1500 с модулями блока питания МВР-1500 или без модулей блоков питания МВР-1500 (в зависимости от исполнения комплекса).

Комплект аппаратуры приема и питания (далее КАПП) или комплект аппаратуры приема и управления (далее КАПУ) (в зависимости от исполнения комплекса) включают в себя модули приема и демодуляции MR-2507 (MR-2508), которые посредством настроек ПО Recorder сопряжены с модулями измерения и передачи данных MI-1500. Модули приема и демодуляции MR-2507 (MR-2508) осуществляют прием, демодуляцию и преобразование цифровых данных в протокол Ethernet. Количество устанавливаемых модулей приема и демодуляции MR-2507 (MR-2508) соответствует количеству модулей измерения и передачи данных MI-1500.

Комплексы телеметрические многоканальные MIC-1500 имеют две базовые модификации MIC-1500 и MIC-1500W, которые отличаются друг от друга:

• 1) метрологическими и техническими характеристиками модулей измерения и передачи данных MI-1500, которые представлены в двух исполнениях MI-1500 (БЛИЖ.404242.301.003) и MI-1500 (БЛИЖ.404242.301.009):

• - MIC-1500 (БЛИЖ.401270.150.001) с MI-1500 (БЛИЖ.404242.301.003)

• - MIC-1500W (БЛИЖ.401270.150.002) с MI-1500 (БЛИЖ.404242.301.009)

• 2) системой электропитания радиоэлектронных устройств:

• - MIC-1500 всех исполнений - беспроводная индукционная система питания;

- MIC-1500W имеют исполнения как с беспроводной индукционной системой питания, основанной на явлении электромагнитной индукции, так и с системой питания от химических источников тока.

Все модули измерения и передачи данных MI-1500, установленные в конкретный комплекс МЮ-1500, должны быть одного исполнения.

Комплексы MIC-1500 всех модификаций могут изготавливаться с внешним питанием КАПП или КАПУ (в зависимости от исполнения комплекса) от сети переменного тока или от источника постоянного тока.

MIC-1500 всех модификаций с внешним питанием от источника постоянного тока могут изготавливаться с укороченным исполнением шасси КАПП (MIC-1500 БЛИЖ.401270.150.001-02 и MIC-1500W БЛИЖ.401270.150.002-02) или КАПУ (MIC-1500W БЛИЖ401270.150.002-05), рассчитанными на установку двух модулей приема и демодуляции MR-2507 (MR-2508).

Комплексы MIC-1500 допускают установку дополнительных измерительных модулей MR-типа (MR-114) в количестве до двух штук для измерения сигналов первичных измерительных преобразователей, расположенных на неподвижной части изделия, что расширяет возможности комплекса. Измерительный модуль MR-114 расширяет диапазон измерения напряжения постоянного тока комплекса. Описание метрологических и технических характеристик, измеряемых физических величин (каналов измерений) с использованием модуля MR-114 представлено в описании типа на комплексы измерительные магистрально-модульные MIC-M (регистрационный № 46517-21).

Комплексы MIC-1500 всех модификаций могут изготавливаться со встроенным коммутатором Ethernet в составной части КАПП или КАПУ (в зависимости от исполнения комплекса).

По условиям эксплуатации комплексы устойчивы к электромагнитным помехам промышленных зон согласно ГОСТ 30804.6.2-2013 (IEC 61000-6-2:2005).

Принцип действия комплексов телеметрических многоканальных MIC-1500 основан на измерении сигналов первичных электрических преобразователей, преобразовании результатов измерений в цифровой код, передаче их по внутреннему радиоканалу и дальнейшей программной обработке с целью получения значений, пропорциональных измеряемым физическим величинам и пригодных к дальнейшей обработке и отображению на мониторе рабочей станции управления комплексом в виде данных, таблиц или графиков. Для передачи данных по внутреннему радиоканалу применяется комплект приемно-передающих антенн, который разрабатывается по исходным данным заказчика и не входит в комплектность MIC-1500, а является составной частью Системы измерений, предназначенной для испытаний конкретного изделия.

Состав и обозначение в конструкторской документации комплексов MIC-1500 модификаций MIC-1500 и MIC-1500W и их исполнений - приведены в таблицах 1 и 2.

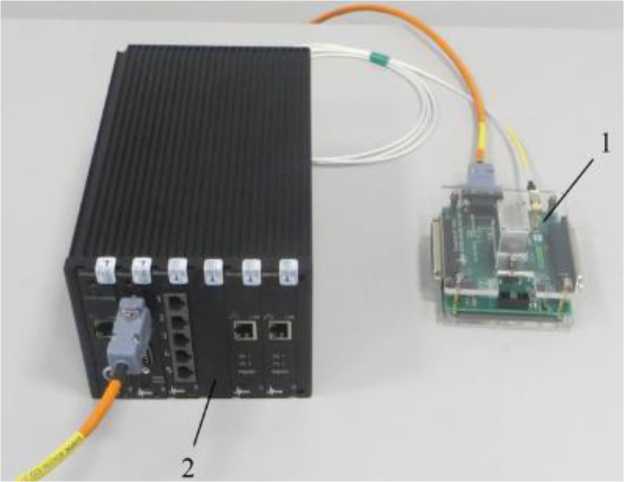

Общий вид комплекса телеметрического многоканального MIC-1500, модификации MIC-1500 представлен на рисунке 1.

Общий вид (без рабочей станции управления) комплексов модификаций MIC-1500 и MIC-1500W (в зависимости от исполнения) представлен на рисунках 2 - 6.

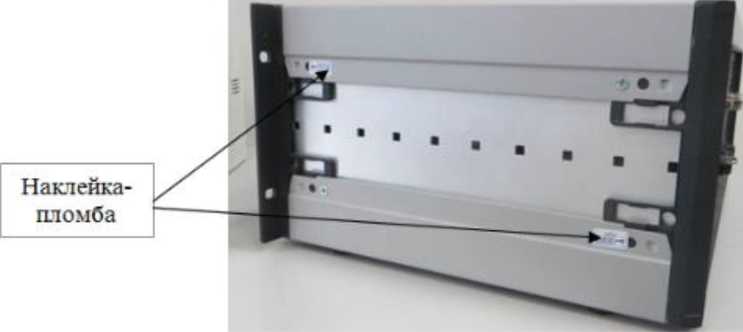

Общий вид (со стороны передних и задних панелей) шасси 020.03U.12-02 и шасси (укороченное исполнение) и представлен на рисунках 7 и 8 соответственно.

Общий вид измерительного модуля MI-1500 и блока питания МВР-1500 из состава БСПИ представлен на рисунке 9.

Таблица 1 - Исполнения и состав комплексов (с беспроводной индукционной системой питания радиоэлектронных устройств) и их обозначения в конструкторской документации

Модификация и обозначение исполнения комплекса		Составные части комплекса							Общи й вид компл екса
		БСПИ	КАПП
		тип и исполнение MI-1500; МВР-1500 и оснастки на базе МТ1	шасси				усилител ь мощност и МЕ-820 (исполне ние)	блок согласов анных нагрузок (исполне ние)
			наимен ование, обознач ение	вид и ном. знач. напр. питан ия	модуль управлен ия MR-820 (исполне ние)	к-во слотов для модуле й MR-2507 (MR-2508) / MR- 114
MIC-1500	БЛИЖ. 401270. 150.001	MI-1500 БЛИЖ.404242.301.003 МВР-1500 БЛИЖ.402500.012.004 МТ-1502 БЛИЖ.404290.148.020	Шасси 20.03U. 12-02 БЛИЖ. 404242. 301.005 2	~220 В	БЛИЖ. 404241. 820.001	8/2	БЛИЖ. 422951. 820.003	БЛИЖ. 669500. 002.002	Рис.2
					БЛИЖ. 404241. 820.001		БЛИЖ. 422951. 820.00301
					БЛИЖ. 404241. 820.001 02		БЛИЖ. 422951. 820.003 023
	БЛИЖ. 401270. 150.001-01	MI-1500 БЛИЖ.404242.301.003 МВР-1500 БЛИЖ.402500.012.004 МТ-1502 БЛИЖ.404290.148.020	Шасси 20.03U. 12-02 БЛИЖ. 404242. 301.005 -022	24В	БЛИЖ. 404241. 820.001	8/2	БЛИЖ. 422951. 820.004	БЛИЖ. 669500. 002.002	Рис.3
					БЛИЖ. 404241. 820.00102		БЛИЖ. 422951. 820.004 013
	БЛИЖ. 401270. 150.001-02	MI-1500 БЛИЖ.404242.301.003 МВР-1500 БЛИЖ.402500.012.004 МТ-1502 БЛИЖ.404290.148.020	Шасси БЛИЖ. 404242. 301.005 -05	24В	БЛИЖ. 404241. 820.00101	2/14	БЛИЖ. 422951. 820.004 013		Рис.4
MIC-1500W	БЛИЖ. 401270. 150.002	MI-1500 БЛИЖ.404242.301.009 МВР-1500 БЛИЖ.402500.012.004- 01 МТ-1505 БЛИЖ.404290.148.109	Шасси 20.03U. 12-02 БЛИЖ. 404242. 301.005 2	~220 В	БЛИЖ. 404241. 820.00102	8/2	БЛИЖ. 422951. 820.003 023	БЛИЖ. 669500. 002.002	Рис.2
	БЛИЖ. 401270. 150.002-01	MI-1500 БЛИЖ.404242.301.009 МВР-1500 БЛИЖ.402500.012.004- 01 МТ-1505 БЛИЖ.404290.148.109	Шасси 20.03U. 12-02 БЛИЖ. 404242. 301.005 -022	24В	БЛИЖ. 404241. 820.00102	8/2	БЛИЖ. 422951. 820.004 013	БЛИЖ. 669500. 002.002	Рис.3
	БЛИЖ. 401270. 150.002-02	MI-1500 БЛИЖ.404242.301.009 МВР-1500 БЛИЖ.402500.012.004- 01 МТ-1505 БЛИЖ.404290.148.109	Шасси БЛИЖ. 404242. 301.005 -05	24В	БЛИЖ. 404241. 820.00101	2/14	БЛИЖ. 422951. 820.004 013		Рис.4

Модификация и обозначение исполнения комплекса	Составные части комплекса							Общи й вид компл екса
	БСПИ	КАПП
	тип и исполнение MI-1500; МВР-1500 и оснастки на базе МТ1	шасси				усилител ь мощност и МЕ-820 (исполне ние)	блок согласов анных нагрузок (исполне ние)
		наимен ование, обознач ение	вид и ном. знач. напр. питан ия	модуль управлен ия MR-820 (исполне ние)	к-во слотов для модуле й MR-2507 (MR-2508) / MR- 114
Примечания: 1. 1Оснастка к MIC-1500 (МТ-1502, МТ1505) предназначена для подключения одного модуля MI-1500 и одного модуля питания МВР-1500 и представляет собой имитацию объединительной платы, разрабатываемой по исходным данным заказчика и обеспечивающей интеграцию комплекса в испытуемое изделие и испытательный стенд; 2. 2Внешне шасси 20.03U.12-02 (БЛИЖ.404242.301.005 и БЛИЖ.404242.301.005-02) отличаются обозначением вида питания на задней панели (рис.7). 3. 3Усилитель мощности МЕ-820 исполнений (БЛИЖ.422951.820.004 и БЛИЖ.422951.820.004-01) конструктивно выполнен в малом корпусе вместе с блоком аттенюаторов и согласованных нагрузок (БЛИЖ.669500.002.001). 4. 4Допускается два слота для модулей MR-114 за счет исключения встроенного коммутатора Ethernet.

Таблица 2 — Исполнения и состав комплексов (с системой питания радиоэлектронных устройств от химических источников тока) и их обозначения в конструкторской документации

Модификация и обозначение исполнения		Составные части комплекса					Общий вид КАПУ
		БСПИ	КАПУ
		тип и исполнение MI-1500 и оснастки на базе МТ1	шасси			кол-во слотов для модулей MR-2507 (MR-2508) / MR-114
			наименование	вид и ном. значение напряжен ия питания	модуль управления MR-820 (исполнение )
	комплекса
		MI-1500	Шасси
	БЛИЖ.	БЛИЖ.404242.301.009	20.03U.12-02		БЛИЖ.
	401270.			~220В	404241.	8/2	Рис. 5
	150.002-03	МТ-1506	БЛИЖ.40424		820.001-02
		БЛИЖ.404290.148.110	2.301.0052
£		MI-1500	Шасси
О о	БЛИЖ.	БЛИЖ.404242.301.009	20.03U.12-02		БЛИЖ.
	401270.			-24В	404241.	8/2	Рис. 5
(j	150.002-04	МТ-1506	БЛИЖ.40424		820.001-02
ьн		БЛИЖ.404290.148.110	2.301.005-022
		MI-1500
	БЛИЖ.	БЛИЖ.404242.301.009	Шасси		БЛИЖ.
	401270.		БЛИЖ.40424	-24В	404241.	2/13	Рис.6
	150.002-05	МТ-1506	2.301.005-05		820.001-01
		БЛИЖ.404290.148.110

Пр имечания:

• 1.  ¹Оснастка к MIC-1500 (МТ-1506) предназначена для подключения одного модуля MI-1500 и представляет собой имитацию объединительной платы, разрабатываемой по исходным данным заказчика и обеспечивающей интеграцию комплекса в испытуемое изделие и испытательный стенд;

• 2.  ²Внешне шасси 20.03U.12-02 (БЛИЖ.404242.301.005 и БЛИЖ.404242.301.005-02) отличаются обозначением вида питания на задней панели (рис.7);

• 3.  ³Допускается два слота для модулей MR-114 за счет исключения встроенного коммутатора Ethernet.



- БСПИ, включающий в себя модуль измерения и передачи данных MI-1500, модуль блока питания МВР-1500 и антенну приемно-передающую (поз.1):

- КАПП (поз.2);

- рабочая станция управления (поз. 3)

Рисунок 1 - Общий вид комплекса телеметрического многоканального MIC-1500

БСПИ в сборе: МТ-1502 (МТ-1505), MI-1500, МВР-1500 (поз.1);

КАПП в составе:

• - Шасси 020.03U.12-02 (БЛИЖ. 404242.301.005) со встроенным коммутатором Ethernet (поз.2);

• - Усилитель мощности МЕ-820 (БЛИЖ.422951.820.003) (поз. 3);

• - Блок согласованных нагрузок (БЛИЖ.669500.002.002) (поз. 4)

Рисунок 2 - Общий вид комплексов MIC-1500 (БЛИЖ.401270.150.001) и MIC-1500W (БЛИЖ.401270.150.002)

БСПИ в сборе: (МТ-1502 (МТ-1505), MI-1500, МВР-1500 (поз.1);

КАПП в составе:

- Шасси 020.03U.12-02 (БЛИЖ. 404242.301.005) со встроенным коммутатором Ethernet (поз.2);

- Блок согласованных нагрузок (БЛИЖ.669500.002.002) (поз. 3);

- Усилитель мощности МЕ-820 (БЛИЖ.422951.820.004-01) и блок аттенюаторов и согласованных нагрузок (БЛИЖ.669500.002.001) выполнены в одном корпусе (поз. 4);

Рисунок 3 - Общий вид комплексов MIC-1500 (БЛИЖ.401270.150.001-01) и MIC-1500W (БЛИЖ.401270.150.002-01)

БСПИ в сборе: МТ-1502 (МТ-1505), MI-1500, МВР-1500 (поз.1);

КАПП в составе:

• - Шасси (БЛИЖ.404242.301.005-05) (поз.2);

• -  Усилитель мощности МЕ-820  (БЛИЖ.422951.820.004-01) и блок аттенюаторов

и согласованных нагрузок (БЛИЖ.669500.002.001) выполнены в одном корпусе (поз. 3);

• - Блок согласованных нагрузок (БЛИЖ.669500.002.002) (поз. 4);

Рисунок 4 - Общий вид комплексов MIC-1500 (БЛИЖ.401270.150.001-02) и MIC-1500W БЛИЖ.401270.150.002-02

БСПИ в сборе: МТ-1506; MI-1500 (поз.1);

КАПУ в составе:

- Шасси 020.03U.12-02 (БЛИЖ. 404242.301.005) со встроенным коммутатором Ethernet (поз.2)

Рисунок 5 - Общий вид комплексов MIC-1500W

(БЛИЖ.401270.150.002-03; БЛИЖ.401270.150.002-04)

БСПИ в сборе МТ-1506, MI-1500 (поз.1);

КАПУ в составе:

- Шасси (БЛИЖ. 404242.301.005-05) со встроенным коммутатором Ethernet (поз.2)

Рисунок 6 - Общий вид комплекса MIC-1500W (БЛИЖ.401270.150.002-05)

а) - вид шасси 020.03U.12-02 (БЛИЖ. 404242.301.005) с MR-820 (БЛИЖ.404241.820.001) со стороны передней панели;

б) - вид шасси 020.03U.12-02 (БЛИЖ. 404242.301.005 со встроенным коммутатором Ethernet) c MR-820 БЛИЖ.404241.820.001-02 со стороны передней панели;

в) - вид шасси 020.03U.12-02 (БЛИЖ. 404242.301.005- питание от сети =220 В) со стороны задней панели;

г) - вид шасси 020.03U.12-02 (БЛИЖ. 404242.301.005-02- питание =24В) со стороны задней панели.

Рисунок 7 - Общий вид шасси 020.03U.12-02

Нанесение знака поверки на средство измерений не предусмотрено.

Комплекс телеметрический многоканальный MIC-1500 состоит из составных частей (блоков), имеющих самостоятельное наименование и (или) обозначение.

Полное наименование комплекса «Комплекс телеметрический многоканальный MIC-1500» указывается только в технической и эксплуатационной документации.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, указывается в формуляре (ФО) и соответствует трем последним арабским цифрам в заводском номере шасси (укороченное исполнение) и шасси 020.03U.12-02 комплекта КАПП или КАПУ (в зависимости от исполнения комплекса). Место нанесения заводского номера на шасси 020.03U.12-02 (БЛИЖ.404242.301.005, БЛИЖ.404242.301.005-02) и на шасси (укороченное исполнение) (БЛИЖ. 404242.301.005-05) комплектов КАПП или КАПУ показано на рисунках 10а и 10б.

а) Шасси 020.031?. 12-02 (БЛИЖ.404242.301.005, БЛИЖ.404242.301.005-02)

Три последние цифры, соответствующие заводскому^{1 2} номеру средства измерений

Серийный номер, состоящий из букв латинского алфавита и арабских цифр и идентифицирующий составную часть средства измерений, наносится методом лазерной гравировки непосредственно на корпус составной части и (или) на информационную наклейку (табличку), закрепляемую на корпусе.

На составные части средства измерений, габаритные размеры которых не позволяют нанести идентифицирующую информацию (тип, обозначение, серийный номер, пользовательский Id) в полном объеме (например, измерительный модуль MI-1500, блок питания МВР-1500), допускается указывать серийный номер составной части, номер версии, соответствующий обозначению исполнения, а также пользовательский Id для MI-1500, который необходимо отображать в настройках ПО Recorder, в сокращенном виде. Номер пользовательского Id соответствует трем последним цифрам серийного номера MI-1500. При достижении трех последних цифр серийного номера MI-1500 числа кратного 252, нумерация пользовательского Id начинает повторяться (номер пользовательского Id образуется путем вычитания из числа, образованного последними тремя цифрами серийного номера MI-1500 числа равного 252*k, где k-кратность повторений числа 252) и в данном случае, пользовательский Id отображается в скобках сразу после серийного номера.

Соответствие обозначения составной части средства измерений исполнению показано на рисунке 11 и приведено в таблице 3.

Тип измерительного модуля

a) MI-1500 (БЛ1ГЖ.404242.301.003) и МВР-1500 (БЛИЖ.402500.012.004)

Рисунок 11 - Примеры нанесения идентифицирующей информации (тип, обозначение, серийный номер, пользовательский Id) на MI-1500 и МВР-1500

Таблица 3 - Соответствие идентифицирующей информации на MI-1500 и МВР-1500 исполнению

Составная часть комплекса (БСПИ)	Исполнение	Идентифицирующая информация
		серийный номер		номер пользоват ельского Id	условное обозначение, соответствующее обозначению исполнения
		в паспорте (ПС) на составную часть	на составной части
MI-1500	БЛИЖ.404242 .301.003	MI1500219	s/n: MI1500219	219
МВР-1500	БЛИЖ.402500 .012.004	МВР1500305	305		v6
MI-1500	БЛИЖ.404242 .301.009	MI1500380(128)	s/n: MI1500380(128)	(128)
МВР-1500	БЛИЖ.402500 .012.004-01	МВР1500408	408		v7

С целью предотвращения несанкционированного доступа к функциональным узлам средства измерений осуществляется пломбирование бумажными наклейками шасси 020.03U-12.02 и шасси (укороченное исполнение) комплекта КАПП или КАПУ (в зависимости от исполнения комплекса). Наклейки на шасси 020.03U-12.02 устанавливаются под съемной боковой панелью.

Варианты установки пломбировочных наклеек представлены на рисунках 12 и 13.

Программное обеспечение

Программное обеспечение (ПО) включает общее ПО и специальное ПО.

В состав общего ПО входит операционная система не ниже Windows 7 Pro.

В состав специального ПО входит программа управления комплексом MIC «Recorder».

Метрологически значимой частью специального ПО «Recorder» является метрологический модуль, характеристики которого отражены в таблице 4.

Уровень защиты программного обеспечения «высокий» в соответствии с рекомендацией Р 50.2.077-2014.

Таблица 4 - Идентификационные данные программного обеспечения

Идентш	икационные данные (признаки)	Значение
Наименование П	О	Recorder
Идентификационное наименование ПО		scales.dll
Номер версии (идентификационный номер) ПО		1.0.0.8
Цифровой идентификатор ПО		24CBC163

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики

Наименование характеристики (измерительного канала, вида сигнала)	Значение
	MIC-1500	MIC-1	500W
	БЛИЖ.401270.150.001 БЛИЖ.401270.150.001-01 БЛИЖ.401270.150.001-02	БЛИЖ.401270.150.002 БЛИЖ.401270.150.002- 01 БЛИЖ.401270.150.002- 02	БЛИЖ.401270.150.002- 03 БЛИЖ.401270.150.002- 04 БЛИЖ.401270.150.002- 05
	Модуль измерений и передачи данных MI-1500
	БЛИЖ.404242.301 003	БЛИЖ.404242.301.009	БЛИЖ.404242.301.009
Диапазоны измерений амплитудного (пикового) напряжения переменного тока частотой 1 кГц (тензометрический канал, сигналы от тензодатчиков) (Ua), мВ	от -3,0 до +3,0; от -7,5 до +7,5; от -15,0 до +15,0; от -30,0 до +30,0; от -60,0 до +60,0	от -1,7 до +1,7; от -3,4 до + 3,4; от -7,0 до +7,0; от -14,0 до +14,0; от -28,0 до +28,0; от -50,0 до +50,0	от -1,7 до +1,7; от -3,4 до + 3,4; от -7,0 до +7,0; от -14,0 до +14,0; от -28,0 до +28,0; от -50,0 до +50,0
Пределы допускаемой основной приведенной (к уровню напряжения от пика до пика (размах Up-p)) погрешности измерений напряжения переменного тока, %	±0,50	±0,50	±0,50
Пределы допускаемой дополнительной приведенной (к уровню напряжения от пика до пика (размах Up-p)) погрешности измерений напряжения переменного тока, %	±0,30	±0,30	±0,30
Диапазон измерений напряжения постоянного тока (температурный канал, сигналы ТЭДС термопар по ГОСТ Р 8.585-2001), мВ	от -4,9 до +66,0	от -80,0 до +80,0	от -80,0 до +80,0

Наименование характеристики (измерительного канала, вида сигнала)	Значение
	MIC-1500	MIC-1	500W
	БЛИЖ.401270.150.001 БЛИЖ.401270.150.001-01 БЛИЖ.401270.150.001-02	БЛИЖ.401270.150.002 БЛИЖ.401270.150.002- 01 БЛИЖ.401270.150.002- 02	БЛИЖ.401270.150.002- 03 БЛИЖ.401270.150.002-04 БЛИЖ.401270.150.002- 05
	Модуль измерений и передачи данных MI-1500
	БЛИЖ.404242.301 003	БЛИЖ.404242.301.009	БЛИЖ.404242.301.009
Пределы допускаемой основной приведенной (к диапазону) погрешности измерений напряжения постоянного тока, %	±0,20	±0,08	±0,08
Пределы допускаемой дополнительной приведенной (к диапазону) погрешности измерений напряжения постоянного тока, %	±0,10	±0,02	±0,02
Диапазон измерений электрического сопротивления (канал измерения температуры холодного спая (ТХС), сигнал термопреобразователя сопротивлений Pt100 по ГОСТ 6651-2009), Ом	от 80,0 до 150,0	от 80,0 до 150,0	от 80,0 до 150,0
Пределы допускаемой основной приведенной (к диапазону) погрешности измерений электрического сопротивления, %	±0,30	±0,30	±0,30
Пределы допускаемой дополнительной приведенной (к диапазону) погрешности измерений электрического сопротивления, %	±0,15	±0,15	±0,15

Примечание - Метрологические характеристика комплексов могут быть расширены за счет применения дополнительных измерительных модулей MR-114. Описание метрологических характеристик модуля MR-114 представлено в ОТ на Комплексы измерительные магистрально-модульные MIC-M (регистрационный № 46517-21).

Таблица 6 - Технические характеристики

Наименование характеристики	Значение
	MIC-1500	MIC-1	1500W
	БЛИЖ.401270.150.001 БЛИЖ.401270.150.001-01 БЛИЖ.401270.150.001-02	БЛИЖ.401270.150.002 БЛИЖ.401270.150.002-01 БЛИЖ.401270.150.002-02	БЛИЖ.401270.150.002-03 БЛИЖ.401270.150.002-04 БЛИЖ.401270.150.002-05
	Модуль измерений и передачи данных MI-1500
	БЛИЖ.404242.301.003	БЛИЖ.404242.301.009	БЛИЖ.404242.301.009
Количество модулей MI-1500 в БСПИ	от 1 до 8	от 1 до 8	от 1 до 8
Количество модулей MR-2507 (MR-2508)
- вКАПП	от 1 до 8 (от 1 до 2)1	от 1 до 8 (от 1 до 2)1	-
- вКАПУ	-	-	от 1 до 8 (от 1 до 2)1
Количество каналов измерений напряжения переменного тока (тензометрических каналов) в модуле MI-1500	82	10(8)3	10(8)3
Количество каналов измерений напряжения постоянного тока (температурных каналов) в модуле MI-1500	102	10	10
Количество каналов измерений сопротивления постоянного тока (каналов измерений ТХС) в модуле MI-1500	1	1	1
Количество дополнительных измерительных модулей MR-типа (MR-114)4
- вКАПП	от 1 до 2	от 1 до 2	-
- вКАПУ	-	-	от 1 до 2
Тип питания:
- напряжение переменного тока частотой 50±1 Гц, В	220±22	220±22	220±22
- напряжение постоянного тока, В	24±6	24±6	24±6
Нормальные условия применения5:
- температура окружающей среды, °С	25±10	25±10	25±10
- относительная влажность, %	от 30 до 80	от 30 до 80	от 30 до 80
- атмосферное давление, кПа	от 84 до 106,7 (630 - 800) мм рт. ст.	от 84 до 106,7 (630 - 800) мм рт. ст.	от 84 до 106,7 (630 - 800) мм рт. ст.

	Значение
	MIC-1500	MIC-1	1500W
Наименование характеристики	БЛИЖ.401270.150.001 БЛИЖ.401270.150.001-01 БЛИЖ.401270.150.001-02	БЛИЖ.401270.150.002 БЛИЖ.401270.150.002-01 БЛИЖ.401270.150.002-02	БЛИЖ.401270.150.002-03 БЛИЖ.401270.150.002-04 БЛИЖ.401270.150.002-05
	Модуль измерений и передачи данных MI-1500
	БЛИЖ.404242.301.003	БЛИЖ.404242.301.009	БЛИЖ.404242.301.009
Рабочие условия применения: для БСПИ
- температура окружающей среды, °С	от -40 до +110 (до +125 не более 30 мин) 6	от -40 до +110 (до +125 не более 30 мин) 6	от -40 °С до +85 °С
- относительная влажность (при температуре окружающей среды плюс 25°С), %, не более	957	957	957
- атмосферное давление, кПа	от 26,7 до 400,0	от 26,7 до 400,0	от 26,7 до 400,0
для КАПП:
- температура окружающей среды, °С	от +5 до +40	от +5 до +40	-
- атмосферное давление, кПа	от 84 до 106,7	от 84 до 106,7	-
- относительная влажность (при температуре окружающей среды плюс 25°С), %, не более	80	80	-
для КАПУ:
- температура окружающей среды, °С	-	-	от +5 до +40
- атмосферное давление, кПа	-	-	от 84 до 106,7
- относительная влажность (при температуре окружающей среды плюс 25°С), %, не более	-	-	80
Степень защиты изделия по ГОСТ 14254-2015	IP208

Наименование характеристики	Значение
	MIC-1500	MIC-1	1500W
	БЛИЖ.401270.150.001 БЛИЖ.401270.150.001-01 БЛИЖ.401270.150.001-02	БЛИЖ.401270.150.002 БЛИЖ.401270.150.002-01 БЛИЖ.401270.150.002-02	БЛИЖ.401270.150.002-03 БЛИЖ.401270.150.002-04 БЛИЖ.401270.150.002-05
	Модуль измерений и передачи данных MI-1500
	БЛИЖ.404242.301.003    |  БЛИЖ.404242.301.009   |  БЛИЖ.404242.301.009
Примечания: 1 - Для укороченного исполнения шасси. 2 - Возможно увеличение количества тензометрических каналов за счет каналов измерения ТЭДС термопар (за счет уменьшения температурных каналов). Особенности подключения и проведения измерений при увеличении тензометрических каналов за счет каналов измерения ТЭДС термопар приведены в РЭ на комплекс. 3 - Количество действующих тензометрических каналов определяется при заказе и указывается в паспорте на MI-1500 (БЛИЖ.404242.301.009) в разделе Комплектность (таблица 4), в графе примечание. Максимальная частота опроса тензометрических каналов 52734 Гц для модуля MI-1500 с 10-ю действующими тензометрическими каналами и 72916 Гц для модуля MI-1500 с 8-ю действующими тензометрическими каналами. 4 - Описание технических характеристик модуля MR-114 представлено в ОТ на комплексы измерительные магистрально-модульные MIC-M (регистрационный № 46517-21). 5 - Нормальные условия поверки 20±5 °С. 6 - Температура корпуса MI-1500 и МВР-1500 не более 125 °С достигается путем теплоотвода через металлические элементы испытуемого изделия. 7 - 95 % при 25 °С, без конденсации влаги. 8 - Степень защиты составных частей комплекса отличная от IP20 устанавливается заказчиком исходя из требований, обеспечивающих нормальное функционирование комплекса MIC-1500 при использовании по назначению.

Таблица 7 - Показатели надёжности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	7
Средняя наработка на отказ, ч, не менее: - составных частей КАПП (КАПУ) - составных частей БСПИ по времени испытаний с вращением испытуемого изделия	10000 2001
1 - При коэффициенте технического использования (ГОСТ Р 27.102-2021) данного
оборудования в указанных условиях не более 2,5 % в год.

Знак утверждения типа

наносится на титульный лист формуляра и руководства по эксплуатации типографским способом.

Лист № 18 Всего листов 19 Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество	Примечание
Комплекс телеметрический многоканальный MIC-1500 в составе:	БЛИЖ.401270.150.001 БЛИЖ.401270.150.001-ХХ БЛИЖ.401270.150.002 БЛИЖ.401270.150.002-ХХ	1 шт.	В зависимости от заказа
1 Блок сбора и передачи информации (БСПИ) в составе:	БЛИЖ.401250.010.025 БЛИЖ.401250.010.025-ХХ	1 шт.	В зависимости от заказа
- Модуль измерения и передачи данных MI-1500	БЛИЖ.404242.301.003	от 1 до 8 шт.	В зависимости от заказа
	БЛИЖ.404242.301.009
- Модуль блока питания МВР-1500:	БЛИЖ.402500.012.004	от 1 до 8 шт.	В зависимости от заказа
	БЛИЖ.402500.012.004-01
2 Комплект аппаратуры приёма и питания (КА1111)1	БЛИЖ.402490.024.001	1 шт.	В зависимости от заказа
	БЛИЖ.402490.024.001-01
	БЛИЖ.402490.024.001-02
3 Комплект аппаратуры приёма и управления (КАПУ)1	БЛИЖ.402490.024.001-50	1 шт.	В зависимости от заказа
	БЛИЖ.402490.024.001-51
	БЛИЖ.402490.024.001-52
4 Комплект контрольнопроверочной аппаратуры (КПА)2	БЛИЖ.425800.001.023	1 комплект	В зависимости от заказа
	БЛИЖ.425800.020.003
	БЛИЖ.425800.020.004
5 Комплект кабелей3		1 компл.	В зависимости от заказа
6 Рабочая станция управления комплексом		1 шт.	По согласованию с заказчиком
7 ЗИП3		1 компл.	В зависимости от заказа
8 Программа управления комплексом MIC «Recorder»	БЛИЖ.409801.005-01	1 шт.	-
9 Программа управления комплексом MIC «Recorder» Руководство пользователя	БЛИЖ.409801.005-01 90	1 шт.	По согласованию с заказчиком
10 Руководство по эксплуатации	БЛИЖ.401270.150.001 РЭ	1 экз.	-
11 Формуляр	БЛИЖ.401270.150.001 ФО	1 экз.	-
12 Паспорт (MI-1500)	БЛИЖ.404242.301.003 ПС	от 1 до 8 шт.	В зависимости от заказа
	БЛИЖ.404242.301.009 ПС

Примечания:

¹ - Комплектность КАПП, КАПУ приведена в формуляре на комплекс.

• ²- Комплектность КПА приведена в формуляре на комплекс и поставляется по согласованию с заказчиком.

• ³- Комплект кабелей и состав ЗИП разрабатываются и поставляются по исходным данным Заказчика, обеспечивающим интеграцию комплекса в испытуемое изделие и испытательный стенд.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации БЛИЖ.401270.150.001 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 18.08.2023 №1706 Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 240⁹ Гц

Приказ Росстандарта от 28.07.2023 №1520 Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ Росстандарта от 30.12.2019 №3456 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

БЛИЖ.401270.150.001 ТУ Комплексы телеметрические многоканальные MIC-1500. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «МЕРА»

(ООО «НПП «МЕРА»)

ИНН 5029023560

Адрес: 141002, Россия, Московская обл., Мытищинский г.о., г. Мытищи, ул. Колпакова, д.2, к. №13

Телефон/факс +7 (495) 783-42-49, +7 (495) 778-41-94

E-mail: common@nppmera.ru, info@nppmera.ru

Web-сайт: www.nppmera.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7(499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.31063

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 27 »    января 2026 Г. №_____22

Лист № 1 Регистрационный № 87039-22                                         Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики-газоанализаторы ДАК

Назначение средства измерений

Датчики-газоанализаторы   ДАК (далее - газоанализаторы) предназначены,

в зависимости от модификации, для непрерывных автоматических измерений:

• - довзрывоопасных концентраций метана, углеводородных газов, в том числе попутного нефтяного газа, паров углеводородов, в том числе паров нефти и нефтепродуктов, паров спиртов;

• - объемной доли диоксида углерода.

Описание средства измерений

Газоанализаторы являются стационарными одноканальными одноблочными приборами непрерывного действия.

Принцип измерений газоанализаторов - оптико-абсорбционный.

Способ подачи пробы - диффузионный или принудительный, за счет избыточного давления в точке отбора или с помощью дополнительного устройства доставки пробы.

Корпус газоанализаторов выполнен из нержавеющей стали. По отдельному заказу газоанализаторы модификаций ИБЯЛ.418414.071-433/-438 выпускаются в корпусе из сплава алюминия. В нижней части корпуса газоанализаторов располагается инфракрасный датчик (далее - ИКД). На лицевой поверхности корпуса газоанализаторов, под нижней крышкой со смотровым окном, расположены: табло, области управления режимами работы газоанализаторов, световые индикаторы.

Управление режимами работы осуществляется бесконтактно с помощью специального магнитного инструмента - стилуса. По бокам в верхней части корпуса газоанализаторов при эксплуатации устанавливаются кабельные вводы или заглушки.

Под верхней крышкой расположена плата коммутации с клеммами для подключения внешних цепей.

Модификации газоанализаторов приведены в таблице 1.

Таблица 1 - Модификации газоанализаторов

Обозначение модификаций газоанализаторов	Условное наименование газоанализато ров	Наличие каналов связи с внешними устройствами	Диапазон рабочей (предельной рабочей) температуры окружающей среды, °С		Наличие реле
			при включении	во время измерения
ИБЯЛ.418414.071-341	ДАК-СО2-341	1вых от 4 до 20 мА, HARTn	от -40 до +60		Нет
ИБЯЛ.418414.071-342	ДАК-СН4-342
ИБЯЛ.418414.071-343	ДАК-ЕСН-343
ИБЯЛ.418414.071-433	ДАК-ЕСН-433	1вых от 4 до 20 мА, RS-485	от -40 до +80
ИБЯЛ.418414.071-438	ДАК-ЕСН-438	1вых от 4 до 20 мА, RS-485, hart1),2)	от -40 до +80	от -60 до +80	Да

¹⁾ Возможно изготовление газоанализаторов по отдельному заказу без канала связи

HART.

²⁾ Связь с внешними устройствами (далее - ВУ) возможна по одному из двух доступных цифровых каналов связи. При выпуске из производства в газоанализаторах выбран канал связи RS-485.

В зависимости от модификации газоанализаторы выполняют следующие функции:

• - непрерывные измерения содержания определяемого компонента;

• - цифровую индикацию содержания определяемого компонента;

• - выдачу измеренного значения содержания определяемого компонента в виде выходного сигнала постоянного тока от 4 до 20 мА и/или по цифровым каналам связи RS-485 или HART;

• - выдачу световой сигнализации уровня загазованности;

• - выдачу сигнализации загазованности путем переключения «сухих контактов» реле.

Газоанализаторы соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных зонах» (ТР ТС 012/2011), относятся к взрывозащищенному электрооборудованию группы II, соответствуют требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017).

Маркировка взрывозащиты газоанализаторов приведена в таблице 2.

Таблица 2 - Маркировка взрывозащиты газоанализаторов

Обозначение модификаций газоанализаторов	Маркировка взрывозащиты
ИБЯЛ.418414.071-341/-342/-343	0Ex ia IIC T6 Ga X/ 1Ex db [ia Оа] IIC T6 Gb X
ИБЯЛ.418414.071-433	1Ex db ib IIC T6.. .Т4 Gb X/ 1Ex db ib IIB T6.. .Т4 Gb X
ИБЯЛ.418414.071-438	1Ex db IIC Т6...Т4 Gb X

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится методом лазерной маркировки или металлографики на табличку со сведениями о газоанализаторе, расположенную на боковой поверхности корпуса газоанализаторов. Ограничение доступа к внутреннему объему газоанализаторов осуществляется путем нанесения мастичной пломбы с оттиском клейма на стопорный винт нижней крышки.

Общий вид газоанализаторов с указанием мест пломбировки, утверждения типа, заводского номера приведен на рисунке 1.

вид спереди                                  вид сбоку

б) газоанализаторы модификаций ИБЯЛ.418414.071-433/-438 в корпусе из сплава алюминия

вид спереди

в) газоанализаторы модификаций ИБЯЛ.418414.071-433/-438 в корпусе из нержавеющей стали

Рисунок 1 - Общий вид газоанализаторов с указанием мест пломбировки, нанесения знака утверждения типа, заводского номера

Программное обеспечение

Изготовителем разработано встроенное программное обеспечение (далее - ВПО) газоанализаторов, выполняющее следующие основные функции (в зависимости от модификации):

• - непрерывные измерения содержания определяемого компонента;

• - индикацию измеренных значений:

а) на табло;

б) в виде выходного сигнала постоянного тока от 4 до 20 мА;

в) в кодированной форме по цифровым каналам связи RS-485 или HART.

• - выдачу сигнализации загазованности.

Влияние ВПО учтено при нормировании  метрологических характеристик

газоанализаторов.

Уровень защиты ВПО и измерительной информации газоанализаторов от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ВПО приведены в таблице 3.

Таблица 3 - Идентификационные данные ВПО

Идентификационные данные (признаки)	Значение
	ИБЯЛ.418414.071-341/-342/-343		ИБЯЛ.418414.071-433/-438
Наименование	DAK-IND-4	DAK-TOK-4	DAK-Sensor-3	DAK-BOI-3
Номер версии (идентификационный номер)	2.0	2.0	4.0	4.0
Цифровой идентификатор	18B8	3A7D	87А4	16F2
Алгоритм вычисления цифрового идентификатора	CRC-16
Примечания 1 Номер версии ПО должен быть не ниже указанного в таблице. 2 Значение цифрового идентификатора относится только к файлу прошивки обозначенной в таблице версии.

Метрологические и технические характеристики

Таблица 4 - Диапазоны измерений и пределы допускаемой основной абсолютной погрешности

газоанализаторов по определяемым компонентам

Определяемый компонент (газ или пар)	Единица физической величины	Диапазон измерений	Диапазон показаний	Участок диапазона измерений, в котором нормированы пределы допускаемой основной абсолютной погрешности	Пределы допускаемой основной абсолютной погрешности, Ад
1	2	3	4	5	б
ИБЯЛ.418414.071-341
Диоксид углерода (CO2)1}	объемная доля, %	от 0 до 5	от 0 до 5	от 0 до 1 включ.	± 0,05
				св. 1 до 5	± 0,05-Свх
ИБЯЛ.418414.071-342
Метан (СН4)1}	% НКПР	от 0 до 100	от 0 до 100	от 0 до 50 включ.	± 3
				св. 50 до 100	± (1 + 0,04-Свх)
Газ природный Газ компримированный Этилен (С2Н4)		от 0 до 100	от 0 до 100	от 0 до 100	± (2,5 + 0,05^Свх)
Ацетон (CH3COCH3) Бензол (СбНб) Толуол (С7Н8)		от 0 до 50	от 0 до 100	от 0 до 50
ИБЯЛ.418414.071-343
Пропан (СзН8)1}	% НКПР	от 0 до 100	от 0 до 100	от 0 до 50 включ.	± 3
				св. 50 до 100	± (1 + 0,04-Свх)
Бензин Бутан (С4Н10)		от 0 до 50	от 0 до 100	от 0 до 50	± (2,5 + 0,05^Свх)

Продолжение таблицы 4

1	2	3	4	5	6
1.3-бутадиен (С4Н6)	% НКПР	от 0 до 50	от 0 до 100	от 0 до 50	± (2,5 + 0,05^Свх)
Газ сжиженный топливный
Гексан (СбНи)
Гептан (С7Н16)
Дизельное топливо
Диметиловый эфир (C2H6O)
Диэтилэфир (С4Н10О)
Изобутан ((СНз)зСН)
Керосин
Метанол (СНзОН)
Нефть
Нафтил
Октан (С8Н18)
Пентан (С5Н12)
Попутный нефтяной газ
Пропилен (СзНб)
Пропиленоксид (СзНбО)
Топливо для реактивных двигателей
Уайт-спирит
Циклопентан (С5Н10)
Этан (C2H6)
Этанол (С2Н5ОН)
Этилацетат (СН3СООС2Н5)
Пропанол (С3Н8О)	% НКПР	от 0 до 50	от 0 до 100	от 0 до 50	± (2,5 + 0,1-Свх)
Ксилол (СбН4(СНз)2) (все изомеры)
1-бутанол (С4Н9ОН)
Бутилацетат (С6Н12О2)
Стирол (С8Н8)
Этилбензол (С8Н10)

Окончание таблицы 4

1	2	3	4	5	6
2-бутанон (С4Н8О)	% НКПР	от 0 до 50	от 0 до 100	от 0 до 50	± 3
Метил-трет-бутиловый эфир (C5H12O)
Оксид этилена (С2Н4О)
Циклогексан (С6Н12)	% НКПР	от 0 до 50	от 0 до 100	от 0 до 50	± 5
ИБЯЛ.41841			4.071-433/-438
Пропан (СзН8)1)	% НКПР	от 0 до 100	от 0 до 100	от 0 до 50 включ.	± 3
				св. 50 до 100	± (1 + 0,04-Свх)
Бутен (1-бутен) (С4Н8)	% НКПР	от 0 до 100	от 0 до 100	от 0 до 100	± 5
Гексен (1-гексен) (СбН12)
N-метилметанамин (диметиламин) (C2H7N)
2-метилбутан (изопентан) (1-С5Н12)
2-пропанол (изопропанол) (i-СэНвО)	% НКПР	от 0 до 50	от 0 до 100	от 0 до 50	± 5
1) Поверочный компонент. Примечания 1 Свх - содержание определяемого компонента на входе газоанализаторов. 2 Значения НКПР горючих газов и паров горючих жидкостей указаны по ГОСТ 31610.20-1-2020. 3 Цена единицы младшего разряда (ЕМР) индикации содержания определяемого компонента: - 0,01 % объемной доли для модификации ИБЯЛ.418414.071-341; - 0,1 % НКПР для модификаций ИБЯЛ.418414.071-342/-343/-433/-438.

Таблица 5 - Прочие метрологические характеристики газоанализаторов

Наименование характеристики	Значение
Нормальные условия измерений - температура окружающей среды, °С	20 ± 5
- относительная влажность, %	60 ± 15
- атмосферное давление, кПа	101,3 ± 4,0
Предел допускаемой вариации показаний (выходного сигнала) газоанализа-
торов ИБЯЛ.418414.071-341, выраженный в долях от пределов допускаемой
основной погрешности	0,5

Окончание таблицы 5

Наименование характеристики	Значение
Предел допускаемого времени установления показаний Т0,9, с, не более: - для модификации ИБЯЛ.418414.071-341	60
- для модификаций ИБЯЛ.418414.071-342/-343	30
- для модификаций ИБЯЛ.418414.071-433/-438 (с фильтром/без фильтра)	30/5
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С, в долях от пределов допускаемой основной погрешности: - для модификации ИБЯЛ.418414.071-3411)	± 1,0
- для модификаций ИБЯЛ.418414.071-342/-343	± 0,8
- для модификации ИБЯЛ.418414.071-433 а) в диапазоне от минус 40 до плюс 15 °С	± 0,4
б) в диапазоне от плюс 25 до плюс 80 °С	± 0,8
- для модификации ИБЯЛ.418414.071-438 а) в диапазоне от минус 60 до плюс 15 °С	± 0,4
б) в диапазоне от плюс 25 до плюс 80 °С	± 0,8
Пределы допускаемой дополнительной погрешности от изменения атмосферного давления на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности: - для модификации ИБЯЛ.418414.071-341	± 1,4
- для модификаций ИБЯЛ.418414.071-342/-343/-433/-438	± 1,0
Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды, в долях от пределов допускаемой основной погрешности	± 1,6
1) Метрологические характеристики в диапазоне рабочей температуры	от минус 40 °С
до минус 20 °С и от плюс 50 °С до плюс 60 °С не нормируются.

Таблица 6 - Основные технические характеристики газоанализаторов

Наименование характеристики	Значение
Время прогрева газоанализаторов, мин, не более	2
Газоанализаторы устойчивы к перегрузке по содержанию определяемого компонента, на 100 % превышающему значение верхнего предела диапазона измерений. Время восстановления характеристик газоанализаторов после снятия перегрузки, мин, не более	3
Допускаемый интервал времени работы газоанализаторов без корректировки показаний по ПГС, месяцев, не менее	12
Газоанализаторы устойчивы к воздействию неопределяемых компонентов с содержанием, не более: для модификации ИБЯЛ.418414.071-341 - метан (СН4), % (объемная доля) - пропан (С3Н8), % (объемная доля) - гексан (СбНы), % (объемная доля) для модификаций ИБЯЛ.418414.071-342/-343/-433/-438 - диоксид углерода (CO2), % (объемная доля)	100 1,7 0,4 20

Окончание таблицы 6

Наименование характеристики	Значение
Электрическое питание газоанализаторов осуществляется от источника питания постоянного тока. Напряжение питания постоянного тока, В: - для модификаций ИБЯЛ.418414.071-341/-342/-343	от 16 до 32
- для модификации ИБЯЛ.418414.071-433	от 11 до 16
- для модификации ИБЯЛ.418414.071-438	от 11 до 32
Габаритные размеры, мм, не более: - для модификаций ИБЯЛ.418414.071-341/-342/-343
а) длина	110
б) ширина	130
в) высота - для модификаций ИБЯЛ.418414.071-433/-438	250
а) длина	110
б) ширина	125
в) высота	275
Масса газоанализаторов, кг, не более:
- сплав алюминия	3,0
- нержавеющая сталь	6,5
Условия эксплуатации: - диапазон температуры окружающей среды, °С - верхнее значение относительной влажности окружающей среды, %:	см. таблицу 1
а) при температуре плюс 35 °С и более низких температурах, без конден-
сации влаги	95
б) при температуре плюс 25 °С	100
- диапазон атмосферного давления, кПа	от 84,0 до
мм рт.ст.	106,7
- синусоидальная вибрация:	от 630 до 800
а) в диапазоне частот от 10 до 31,5 Гц, амплитуда смещения, мм б) в диапазоне частот от 31,5 до 150 Гц, амплитуда ускорения, м/с2	0,5
	19,6
Степень защиты газоанализаторов по ГОСТ 14254-2015	IP66/IP68
Газоанализаторы соответствуют требованиям к электромагнитной	совместимости
по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014,
для использования в промышленной электромагнитной обстановке

Таблица 7 - Показатели надежности

Наименование характеристики	Значение
Назначенный срок службы1^ лет	20
Средняя наработка до отказа2), ч	70 000
1) Обеспечивается регламентированным капитальным ремонтом с полным восстановлением ресурса газоанализаторов. Срок проведения ремонта - 10 лет с даты изготовления газоанализатора. 2) С учетом технического обслуживания в соответствии с указаниями, приведенными в эксплуатационной документации

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации, паспорта типографским способом и на табличку, расположенную на боковой поверхности газоанализаторов, методом лазерной маркировки или металлографики.

Комплектность средства измерений

Таблица 8 - Комплектность газоанализаторов

Наименование	Обозначение	Количество
Датчик-газоанализатор ДАК1)	-	1 шт.
Ведомость эксплуатационных документов2-*	-	1 экз.
Комплект эксплуатационных документов3*	-	1 компл.
Комплект ЗИП4)	-	1 компл.
1) Модификация согласно заказу 2) Согласно ведомости эксплуатационных документов 3) Согласно ведомости эксплуатационных документов. Методика поверки входит в комплект эксплуатационных документов 4) Согласно ведомости ЗИП

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» руководств по эксплуатации ИБЯЛ.418414.071-433 РЭ, ИБЯЛ.418414.071-341 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

ИБЯЛ.418414.071 ТУ3 Датчики-газоанализаторы ДАК. Технические условия часть 4

Правообладатель

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор»

(ФГУП «СПО «Аналитприбор»)

ИНН 6731002766

Юридический адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3

Телефон: +7 (4812) 31-12-42, 31-30-77, 31-06-78

Бесплатный звонок по России: 8-800-100-19-50

Факс: +7 (4812) 31-75-17, 31-75-18, 31-75-16

Е-mail: info@analitpribor-smolensk.ru

Web-сайт: www.analitpribor-smolensk.ru

Изготовитель

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор»

(ФГУП «СПО «Аналитприбор»)

ИНН 6731002766

Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3

Телефон: +7 (4812) 31-12-42, 31-30-77, 31-06-78

Бесплатный звонок по России: 8-800-100-19-50

Факс: +7 (4812) 31-75-17, 31-75-18, 31-75-16

Е-mail: info@analitpribor-smolensk.ru

Web-сайт: www.analitpribor-smolensk.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

ИНН 5029124262

Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр.1, эт. 4, помещ. I, ком. 28 Телефон: +7(495)481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312126

В части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест») Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-37-29. Факс: +7 (495) 437-56-66.

E-mail: info.ozrn@rostest.ru

Web-cайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 77 »     яяваря 2026 Г. №______■ 22

Регистрационный № 44880-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газосигнализаторы АВУС-ДГ

Назначение средства измерений

Газосигнализаторы АВУС-ДГ (далее - газосигнализаторы) предназначены для измерения содержания и выдачи сигнализации о превышении установленных довзрывоопасных значений объемной доли метана, пропана или массовой концентрации оксида углерода на уровне предельно допускаемых концентраций в воздухе, а также, в зависимости от исполнения, выдачи сигнала на включение выходного реле, либо сигнала на закрытие запорного газового клапана.

Описание средства измерений

Газосигнализаторы представляют собой стационарные одноканальные приборы непрерывного действия.

Конструктивно газосигнализаторы выполнены одноблочными.

Способ забора пробы - диффузионный.

Газосигнализаторы выпускаются в трех основных модификациях, обозначения которых приведены в таблице 1.

Таблица 1 - Модификации газосигнализаторов

Модификация газосигнализатора	Определяемый компонент	Тип сенсора
АВУС-ДГ-СНд	Метан (CH4)	ПР, ТК
АВУС-ДГ-СзНз	Пропан (C3H8)	ТК
АВУС-ДГ-CO	Угарный газ (CO)	ПР, ЭХ

Принцип действия газосигнализаторов определяется типом используемого сенсора:

• - термокаталитический (далее - ТК) основан на тепловых эффектах протекающих химических реакций;

• - электрохимический (далее - ЭХ) основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии определяемого компонента;

• - полупроводниковый (далее - ПР) основан на определении изменения электрического сопротивления полупроводникового элемента, вызванного адсорбцией на нем молекул определяемого газа.

Газосигнализаторы обеспечивают световую и звуковую сигнализацию (при наличии), замыкание контактов реле управления электромагнитным клапаном или другими исполнительными устройствами, возможность вырабатывать управляющий сигнал для автоматического запирания электромагнитного клапана с импульсным управлением, а также другие типы управляющих сигналов в соответствии с таблицей 2.

Таблица 2 - Типы управляющих сигналов

Модификация газосигнализатора	Исполнение	Наличие исполнительного устройства		Наличие интерфейса		Тип сенсора
		Клапан*	Реле**	RS-485	Токовая петля 4-20мА
АВУС-ДГ-СН4	ПИЖМ.425431.030	+	+	+	-	ПР
	ПИЖМ.425431.030-01	-	+	-	-
	ПИЖМ.425431.030-02	+	-	-	-
	ПИЖМ.425431.030-03	+	+	-	-
	ПИЖМ.425431.032*** ПИЖМ.425431.032-01	-	-	+	-
	ПИЖМ.425431.032-02	-	-	+	+	ТК
АВУС-ДГ-СО	ПИЖМ.425431.031	+	+	+	-	ПР
	ПИЖМ.425431.031-01	-	+	-	-
	ПИЖМ.425431.031-02	+	-	-	-
	ПИЖМ.425431.031-03	+	+	-	-
	ПИЖМ.425431.033*** ПИЖМ.425431.033-01	-	-	+	-
	ПИЖМ.425431.033-02	-	-	+	+	ЭХ
АВУС-ДГ-С3Н8	ПИЖМ.425431.035	-	-	+	+	ТК
Примечания: * возможность подключения электромагнитного газозапорного клапана с импульсным управлением; ** наличие встроенного реле для подключения внешнего исполнительного устройства; *** интерфейс RS-485 реализован посредством «витой пары» без электрического соединителя (в виде так называемых «свободных концов»).

Газосигнализаторы имеют следующие виды сигнализации:

а) непрерывная жёлтого цвета, свидетельствующая о неисправности газосигнализатора;

б)  прерывистая световая жёлтого цвета, свидетельствующая о прогреве газосигнализатора;

в)  непрерывная световая зеленого цвета, свидетельствующая о нормальном функционировании газосигнализатора;

г) прерывистая световая красного цвета и прерывистая звуковая (при наличии), свидетельствующие о достижении концентрацией метана, пропана или оксида углерода уровня срабатывания сигнализации “Порог 1”;

д) непрерывная световая красного цвета и непрерывная звуковая (при наличии), свидетельствующие о достижении концентрацией метана, пропана или оксида углерода уровня срабатывания сигнализации “Порог 2”.

Имеется возможность передачи сигналов о срабатывании порогов сигнализации по интерфейсу RS-485 или протоколу MODBUS от газосигнализатора к системе мониторинга окружающей среды АВУС-СКЗ, или по интерфейсу токовая петля от 4 до 20 мА к системам, работающим по токовой петле.

Общий вид газосигнализаторов приведен на рисунках 1 и 2.

Нанесение знака поверки на газосигнализаторы не предусмотрено.

Пломбирование корпуса газосигнализаторов от несанкционированного доступа не предусмотрено.

Газосигнализаторы имеют заводские номера, которые в виде цифрового обозначения наносятся на идентификационную табличку (рисунок 3,4), закрепленную на задней (для газосигнализаторов с ПР сенсором) или передней (для газосигнализаторов с ТК и ЭХ сенсорами) стенке корпуса, методом лазерной гравировки.

Рисунок 1 - Общий вид газосигнализаторов с ПР сенсором

Рисунок 2 - Общий вид газосигнализаторов с ТК и ЭХ сенсорами

Программное обеспечение

Газосигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемого компонента в воздухе и обеспечивает следующие основные функции:

• - обработку и передачу измерительной информации от первичного измерительного преобразователя;

• - непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

• - диагностику аппаратной части газосигнализатора.

Встроенное ПО газосигнализаторов реализует следующие расчетные алгоритмы:

• 1) вычисление значений содержания определяемого компонента по данным от сенсора;

• 2) непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

• 3) непрерывную самодиагностику аппаратной части газосигнализатора.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газосигнализаторов.

Газосигнализаторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция газосигнализаторов исключает возможность несанкционированного влияние на ПО и измерительную информацию.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Определяемый компонент	Обозначение порога сра-батыва-ния сиг-нализа-ции	Номинальное значение порога срабатывания сигнализации	Пределы допускаемой абсолютной по-грешности1)	Пределы допускаемой абсолютной по-грешности2)	Время срабатывания сигнализации, с, не более
Метан (CH4)	Порог 1	0,44 % (об.д.)	±0,11 % (об.д.)	±0,22 % (об.д.)	1203)
	Порог 2	0,88 % (об.д.)			154)
Пропан (C3H8)	Порог 1	0,17 % (об.д.)	±0,04 % (об.д.)	±0,08 % (об.д.)	154)
	Порог 2	0,34 % (об.д.)
Угарный газ (CO)	Порог 1	20 мг/м3	±5 мг/м3	±11 мг/м3	453)
	Порог 2	100 мг/м3	±20 мг/м3	±45 мг/м3	455)
1) в пределах нормальных условий измерений: - температура окружающей среды: от +15 °С до +25 °С; - относительная влажность: от 30 % до 80 %; - атмосферное давление: от 84 до 106,7 кПа. 2) при изменении влияющих факторов в пределах рабочих условий эксплуатации, отличных от нормальных условий измерений; 3) для газосигнализаторов с ПР сенсором; 4) для газосигнализаторов с ТК сенсором; 5) для газосигнализаторов с ЭХ сенсором.

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Время прогрева, мин, не более: - АВУС-ДГ-СН4, АВУС-ДГ-С3Н8	10
- АВУС-ДГ-СО	60
Уровень звукового давления по оси звукового излучателя (при наличии) на расстоянии 1 м, дБ, не менее	85
Напряжение питания постоянного тока, В: - для исполнений ПИЖМ.425431.030, ПИЖМ.425431.030-01, ПИЖМ.425431.030-02, ПИЖМ.425431.030-03, ПИЖМ.425431.031, ПИЖМ.425431.031-01, ПИЖМ.425431.031-02, ПИЖМ.425431.031-03	от 9 до 15
- для исполнений ПИЖМ.425431.032, ПИЖМ.425431.032-01, ПИЖМ.425431.033, ПИЖМ.425431.033-01	от 18 до 30
- для исполнений ПИЖМ.425431.032-02, ПИЖМ.425431.033-02, ПИЖМ.425431.035	от 10,8 до 33,0
Потребляемая мощность, Вт, не более: - для газосигнализаторов с ТК сенсором	2,5
- для газосигнализаторов с ПР сенсором	0,6
- для газосигнализаторов с ЭХ сенсором	2,0

Продолжение таблицы 4

Наименование характеристики	Значение
Габаритные размеры (длинахширинахвысота), мм, не более: - для газосигнализаторов с ПР сенсором	140х65х50
- для газосигнализаторов с ТК и ЭХ сенсором	130x120x58
Масса, кг, не более: - для газосигнализаторов с ПР сенсором	0,2
- для газосигнализаторов с ТК и ЭХ сенсором	0,4
Рабочие условия эксплуатации: - температура окружающей среды, °С: - для исполнений ПИЖМ.425431.030, ПИЖМ.425431.030-01, ПИЖМ.425431.030-02, ПИЖМ.425431.030-03, ПИЖМ.425431.032, ПИЖМ.425431.032-01	от -40 до +50
- для исполнений ПИЖМ.425431.031, ПИЖМ.425431.031-01, ПИЖМ.425431.031-02, ПИЖМ.425431.031-03, ПИЖМ.425431.033, ПИЖМ.425431.033-01	от 0 до +50
- для исполнений ПИЖМ.425431.032-02, ПИЖМ.425431.033-02, ПИЖМ.425431.035	от -30 до +50
- относительная влажность (при температуре +25 °С), %, не более	90
- атмосферное давление, кПа	от 84,0 до 106,7
Маркировка взрывозащиты: - для газосигнализаторов с ПР сенсором	1 Ex ib IIA T4 Gb X
Степень защиты по ГОСТ 14254-2015: - для исполнений ПИЖМ.425431.032-02, ПИЖМ.425431.033-02, ПИЖМ.425431.035	IP 65
- для исполнений ПИЖМ.425431.030, ПИЖМ.425431.030-01, ПИЖМ.425431.030-02, ПИЖМ.425431.030-03, ПИЖМ.425431.032, ПИЖМ.425431.032-01, ПИЖМ.425431.031, ПИЖМ.425431.031-01, ПИЖМ.425431.031-02, ПИЖМ.425431.031-03, ПИЖМ.425431.033, ПИЖМ.425431.033-01	IP 54

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	5
Средняя наработка на отказ, ч, не менее	20000

Знак утверждения типа

наносится на идентификационную табличку методом лазерной гравировки.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Газосигнализатор1)	АВУС-ДГ	1 шт.
Руководство по эксплуатации	ПИЖМ.425431.030РЭ/ ПИЖМ.425431.032-02РЭ	1 экз.
1) Комплект поставки формируется в соответствии с заказом.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа ПИЖМ.425431.032-02РЭ «Газосигнализатор АВУС-ДГ. Руководство по эксплуатации» и документа ПИЖМ.425431.030РЭ «Газосигнализатор АВУС-ДГ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ТУ 4215-008-07518266-2009 «Газосигнализаторы АВУС-ДГ. Технические условия»

Изготовитель

Открытое акционерное общество «Авангард»

(ОАО «Авангард»)

ИНН 7804001110

Адрес: 195271, г. Санкт-Петербург, пр-кт Кондратьевский, д. 72, литера. А, помещ. 48Н Телефон: (812) 540-15-50

Факс: (812) 545-37-85

Web-сайт: http://www.avangard.org

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

(ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Е-mail: info@vniim.ru

Web-сайт: http://www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10

В части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, Россия, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Россия, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____»   января   2026 г. №____ 2

Регистрационный № 51279-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2

Назначение средства измерений

Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2 (далее -датчики) предназначены в зависимости от исполнения для использования в составе газоаналитической аппаратуры или информационно-измерительных систем аэрогазового контроля атмосферы шахт, промышленных объектов:

• - для непрерывного измерения содержания метана;

• - для непрерывного определения степени взрывоопасности контролируемой атмосферы, в которой могут содержаться горючие газы и пары нефтепродуктов (в том числе бензина). В качестве типичных представителей семейства химически подобных газов, определяемых датчиком, выбраны метан, пропан, бутан и гексан;

• - для непрерывного определения степени взрывоопасности контролируемой атмосферы, в которой может содержаться метано-водородная смесь;

• - для непрерывного измерения содержания оксида углерода (СО), диоксида углерода (СО2), кислорода (О2), сероводорода (IBS), оксида азота (NO), диоксида азота (NO2), водорода (Н2).

Датчики предназначены для выполнения следующих функций:

• - непрерывное измерение содержания определяемого компонента, преобразование измеренных значений в зависимости от исполнения в цифровой код с передачей по интерфейсу RS-485 или аналоговый сигнал и цифровая индикация на графическом дисплее;

• - световая сигнализация превышения установленных пороговых значений содержания;

• - передача информации о превышении пороговых значений содержания определяемого компонента;

• - передача информации о состоянии датчика.

Описание средства измерений

Датчики являются стационарными одноблочными приборами. Датчики выпускаются в исполнениях согласно таблице 1.

Таблица 1 - Варианты исполнения датчика

Варианты исполнения датчика	Определяемый компонент, единица измерений	Диапазон измерений	Принцип измерений	Выходной сигнал
ИТС2-СН4-01	СН4, %, об. доля	от 0 до 2,5 и от 5 до 100	термокаталитический	RS-485
ИТС2-СН4-02		от 0 до 2,5	термокаталитический	RS-485

Продолжение таблицы 1

Варианты исполнения датчика	Определяемый компонент, единица измерений	Диапазон измерений	Принцип измерений	Выходной сигнал
ИТС2-СН4-03	СН4, %, об.доля	от 0 до 2,5 и от 5 до 100 (от 0 до 2,5)1}	термокаталитический	от 4 до 20 мА или от 1 до 5 мА
ИТС2-СН4-04		от 0 до 2,5	термокаталитический	от 4 до 20 мА или от 1 до 5 мА
ИТС2-СН4-05		от 0 до 100	термокондуктометрический	RS-485
ИТС2-СН4-06				от 4 до 20 мА или от 1 до 5 мА
ИТС2-ГГ-07	(СН4+Н2), % НКПР	от 0 до 57	термокаталитический	RS-485
ИТС2-ГГ-08				от 4 до 20 мА или от 1 до 5 мА
HTC2-CXHY-09	СН4 • C10H12, % НКПР	от 0 до 100	термокаталитический (по заказу оптический инфракрасный)	RS-485
HTC2-CXHY-10				от 4 до 20 мА или от 1 до 5 мА
ИТС2-СО-11	СО, млн-1	от 0 до 500	электрохимический	RS-485
ИТС2-СО-12				от 4 до 20 мА или от 1 до 5 мА
ИТС2-СО-13	СО, млн-1	от 0 до 5000	электрохимический	RS-485
ИТС2-СО-14				от 4 до 20 мА или от 1 до 5 мА
ИТС2-О2-15	О2, %,об.доля	от 0 до 25	электрохимический	RS-485
ИТС2-О2-16				от 4 до 20 мА или от 1 до 5 мА
htc2-h2s-17	H2S, млн-1	от 0 до 100	электрохимический	RS-485
htc2-h2s-18				от 4 до 20 мА или от 1 до 5 мА
ИТС2-СО2-19	СО2, %, об.доля	от 0 до 2	оптический инфракрасный	RS-485
ИТС2-СО2-20				от 4 до 20 мА или от 1 до 5 мА
HTC2-NO-21	млн-1	от 0 до 20	электрохимический	RS-485
HTC2-NO-22				от 4 до 20 мА или от 1 до 5 мА
HTC2-NO2-23	Nfo, млн-1	от 0 до 20	электрохимический	RS-485
HTC2-NO2-24				от 4 до 20 мА или от 1 до 5 мА
ИТС2-СН4-25	СН4, %,об.доля	от 0 до 100	оптический инфракрасный	RS-485
ИТС2-СН4-26		от 0 до 100 (от 0 до 2,5)1}		от 4 до 20 мА или от 1 до 5 мА
ИТС2-Н2-27	H2, млн-1	от 0 до 1500	электрохимический	RS-485
ИТС2-Н2-28				от 4 до 20 мА или от 1 до 5 мА

¹⁾ Датчики с указанным диапазоном выпускаются по специальному заказу.

Пр имечания

• 1 Датчики по заказу потребителя выпускаются с выходным разъемом или выходным кабелем. Длина кабеля от 1 до 5 м (по заказу).

• 2 По заказу потребителя датчики могут выпускаться с выносной измерительной головкой. Длина кабеля не более 30 м.

• 3 По заказу потребителя датчики с напряжением питания 24 В и выходным сигналом от 4 до 20 мА выпускаются с интерфейсом HART.

Конструктивно датчик представляет собой прямоугольную защитную оболочку, состоящую из корпуса и крышки, которая крепится к корпусу четырьмя винтами под специальный ключ. Один из винтов пломбируется разрушаемой пломбовой этикеткой в соответствии с рисунком 2.

В корпусе установлены в соответствии с исполнением датчика плата измерительная и плата питания, соединенные между собой электрически и механически.

Ввод в датчик питания и ввод/вывод из него информационных сигналов осуществляется через разъем (или кабельный ввод по заказу).

На передней панели расположены:

- отверстие для подачи газовой смеси к датчику;

- передний шильд, в прямоугольном отверстии которого виден дисплей для индикации содержания определяемого компонента, служебной и другой информации.

Управление работой датчика организовано через систему меню с помощью кнопок прокрутки «^z^», «&)» и кнопки «СХ> (которая выполняет функцию ввода), расположенных на боковой стенке датчика.

Заводской номер в виде цифрового кода наносится печатным способом на заднюю панель корпуса. Знак поверки на датчики не наносится.

Общий вид датчика с выходным кабелем, место нанесения заводского номера, место пломбирования представлены на рисунках 1 и 2. По внешнему виду исполнения датчики отличаются шильдами (цвет и надписи).

Степень защиты корпуса датчиков от доступа к опасным частям, от попадания внутрь внешних твердых предметов и от проникновения воды по ГОСТ 14254-2015 - IP66.

По устойчивости к воздействию климатических факторов датчики в зависимости от исполнения соответствуют исполнению УХЛ категории 2 по ГОСТ 15150-69 для работы в диапазоне температур, указанном в таблице 8.

Способ забора пробы - диффузионный.

Программное обеспечение

Датчики имеют встроенное программное обеспечение (далее - ПО), предназначенное для управления датчиком, считывания, отображения и передачи данных.

Идентификационные данные ПО приведены в таблице 2.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ss.txt
Номер версии (идентификационный номер) ПО	1.6
Цифровой идентификатор ПО	9325

Метрологические и технические характеристики

Датчики с цифровым выходным сигналом осуществляют обмен информацией с внешним управляющим контроллером по магистральному цифровому интерфейсу RS-485 по протоколу обмена MODBUS RTU.

Метрологические и основные технические характеристики представлены в таблицах 3 - 8, показатели надежности в таблице 9.

Датчики с аналоговым выходным сигналом обеспечивают преобразование объемной доли определяемого компонента в выходные электрические сигналы в соответствии с функциями преобразования, приведенными в таблице 3.

Таблица 3 - Функции преобразования

Наименование	Выходной сигнал, мА	Диапазон преобразования	Функция преобразования	Формула определения содержания
ИТС2-СН4-03	от 4 до 12	от 0 до 5 % об. доля	I вых = 1,6-С+4	С _ I вых — 4 " 1,6
	от 12 до 20	от 5 до 100 % об. доля	I ВЫХ = 0,0842-С+11,579	С _ I вых — 11,579 0,0842
	от 1 до 3	от 0 до 5 % об. доля	I вых = 0,4-С+1	С _ I вых — 1 "  0,4
	от 3 до 5	от 5 до 100 % об. доля	I ВЫХ = 0,021-С+2,895	С _ !вых — 2,895 ” 0,021
ИТС2-СН4-03 1)	от 4 до 20	от 0 до 5 % об. доля	I вых = 3,2-С + 4	С _ I вых — 4 "   3,2
	от 1 до 5	от 0 до 5 % об. доля	I вых = 0,8-С + 1	С _ I вых — 1 " 0,8
ИТС2-СН4-04	от 4 до 12	от 0 до 5 % об. доля	I вых = 1,6-С+4	I    - 4 С _ Iвых 4 - 1,6
	от 12 до 20	от 5 до 100 % об. доля	I ВЫХ = 0,0842-С+11,579	С _ I ВЫХ — 11,579 ”   0,0842
	от 1 до 3	от 0 до 5 % об. доля	I вых = 0,4-С+1	С _ I вых — 1 "  0,4
	от 3 до 5	от 5 до 100 % об. доля	I ВЫХ = 0,021-С+2,895	С _ !вых — 2,895 ” 0,021

Наименование	Выходной сигнал, мА	Диапазон преобразования	Функция преобразования	Формула определения содержания
ИТС2-СН4-04 1)	от 4 до 20	от 0 до 5 % об. доля	I вых = 3,2-С + 4	С _ I вых — 4 "   3,2
	от 1 до 5	от 0 до 5% об. доля	I вых = 0,8-С + 1	С _ I вых — 1 " 0,8
ИТС2-СН4-06	от 4 до 20	от 0 до 100 % об. доля	I вых = 0,16^С+4	I    - 4 С _ I вых 4 " 0,16
	от 1 до 5	от 0 до 100 % об. доля	I вых = 0,04^С+1	С _ I вых — 1 " 0,04
ИТС2-ГГ-08	от 4 до 20	от 0 до 100 % НКПР	I вых = 0,16<’+4	С _ I вых — 4 " 0,16
	от 1 до 5	от 0 до 100 % НКПР	I вых = 0,04^С+1	С _ I вых — 1 " 0,04
ИТС2-СХ1 П'-10	от 4 до 20	от 0 до 100 % НКПР	I вых = 0,16^С+4	С _ I вых — 4 " 0,16
	от 1 до 5	от 0 до 100 % НКПР	I вых = 0,04^С+1	С _ I вых — 1 " 0,04
ИТС2-СО-12	от 4 до 20	от 0 до 500 млн-1	I вых = 0,032^С+4	I    — 4 С _ I вых 4 " 0,032
	от 1 до 5	от 0 до 500 млн-1	I вых = 0,008^С+1	С _ I вых — 1 " 0,008
ИТС2-СО-14	от 4 до 20	от 0 до 5000 млн-1	I вых = 0,0032^С+4	С _ I вых — 4 " 0,0032
	от 1 до 5	от 0 до 5000 млн-1	I вых = 0,0008^С+1	С _ 1вых — 1 0,0008
ИТС2-О2-16	от 4 до 20	от 0 до 25 % об. доля	I вых = 0,64^С+4	I    — 4 С _ IВЫХ  4 0,64
	от 1 до 5	от 0 до 25 % об. доля	I вых = 0,16-С+1	С _ I вых — 1 " 0,16
HTC2-H2S-18	от 4 до 20	от 0 до 100 млн-1	I вых = 0,16^С+4	С _ I вых — 4 " 0,16
	от 1 до 5	от 0 до 100 млн-1	I вых = 0,04^С+1	С _ I вых — 1 " 0,04
ИТС2-СО2-20	от 4 до 20	от 0 до 10 % об. доля	I вых = 1,6-С+4	I    — 4 С _ IВЫХ  4 1,6
	от 1 до 5	от 0 до 10 % об. доля	I вых = 0,4-С+1	С _ I ВЫХ — 1 ”  0,4
HTC2-NO-22	от 4 до 20	от 0 до 100 млн-1	I вых = 0,16^С+4	С _ I ВЫХ — 4 0,16
	от 1 до 5	от 0 до 100 млн-1	I вых = 0,04^С+1	С _ I ВЫХ — 1 ”  0,04

Наименование	Выходной сигнал, мА	Диапазон преобразования	Функция преобразования	Формула определения содержания
HTC2-NO2-24	от 4 до 20	от 0 до 100 млн-1	I вых = 0,16^С+4	С _ I вых — 4 " 0,16
	от 1 до 5	от 0 до 100 млн-1	I вых = 0,04 -С+1	С _ 1вых — 1 0,04
ИТС2-СН4-26	от 4 до 12	от 0 до 5 % об. доля	I вых = 1,6-С+4	I    - 4 С _ I вых 4 - 1,6
	от 12 до 20	от 5 до 100 % об. доля	I вых = 0,0842-С+11,579	С _ I вых — 11,579 0,0842
	от 1 до 3	от 0 до 5 % об. доля	I вых = 0,4 -С+1	С _ I вых — 1 "  0,4
	от 3 до 5	от 5 до 100 % об. доля	I вых = 0,021 • С+2,895	С _ Iвых — 2,895 0,021
ИТС2-СН4-26 1)	от 4 до 20	от 0 до 5 % об. доля	I вых = 3,2-С + 4	С _ I вых — 4 "   3,2
	от 1 до 5	от 0 до 5% об. доля	I вых = 0,8-С + 1	С _ I вых — 1 " 0,8
ИТС2-Н2-28	от 4 до 20	от 0 до 2000 млн-1	I вых = 0,008^С+4	I    — 4 С _ I вых 4 " 0,008
	от 1 до 5	от 0 до 2000 млн-1	I вых = 0,002^С+1	С _ I вых — 1 " 0,002

¹⁾ Датчики с указанными диапазонами изготавливаются по специальному по заказу.

Примечание - 1вых - значение выходного тока, мА.

Таблица 4 - Метрологические характеристики датчиков

Наименование	Определяемый компонент	Единица измерений	Диапазон показаний	Диапазон измерений	Пределы допускаемой основной погрешности
ИТС2-СН4-01	СН4	%, об.доля	от 0 до 100	от 0 до 2,5	Дд = ± 0,1
				5 до 100	Дд = ± 3,0
ИТС2-СН4-02		%, об.доля	от 0 до 100	от 0 до 2,5	Дд = ± 0,2
ИТС2-СН4-03		%, об.доля	от 0 до 100	от 0 до 2,5	Дд = ± 0,1
				5 до 100	Дд = ± 3,0
ИТС2-СН4-031)	СН4	%, об.доля	от 0 до 5	от 0 до 2,5	Дд = ± 0,1
ИТС2-СН4-04		%,об.доля	от 0 до 100	от 0 до 2,5	Дд = ± 0,2
ИТС2-СН4-041)		%, об.доля	от 0 до 5	от 0 до 2,5	Дд = ± 0,2
ИТС2-СН4-05		%,об.доля	от 0 до 100	от 0 до 100	Дд = ± 3,0
ИТС2-СН4-06		%,об.доля	от 0 до 100	от 0 до 100	Дд = ± 3,0
ИТС2-ГГ-07	(СН4+Н2)	% НКПР	от 0 до 100	от 0 до 57	Дд = ± 5,0
ИТС2-ГГ-08		% НКПР	от 0 до 100	от 0 до 57	Дд = ± 5,0
ИТС2-СХ11Y-09	СН4-С10Н12	% НКПР	от 0 до 100	от 0 до 100	Дд = ± 5,0 по поверочному компоненту (СН4) Дд = ± 7,0 по неповерочному компоненту

Наименование	Определяемый компонент	Единица измерений	Диапазон показаний	Диапазон измерений	Пределы допускаемой основной по грешности
ИТС2-СХ11Y-10	С’Н4^С|оН|2	% НКПР	от 0 до 100	от 0 до 100	Дд = ± 5,0 по поверочному компоненту (СН4) Дд = ± 7,0 по неповерочному компоненту
ИТС2-СО-11	СО	млн-1	от 0 до 500	от 0 до 40 включ.	ДД = ± 4,0
				св. 40 до 500	5д = ± 10 %
ИТС2-СО-12		млн-1	от 0 до 500	от 0 до 40 включ.	ДД = ± 4,0
				св. 40 до 500	5д = ± 10 %
ИТС2-СО-13		млн-1	от 0 до 5000	от 0 до 500 включ.	Дд = ± 50
				св. 500 до 5000	5д = ± 10 %
ИТС2-СО-14		млн-1	от 0 до 5000	от 0 до 500 включ.	Дд = ± 50
				св. 500 до 5000	5д = ± 10 %
ИТС2-О2-15	О2	%,об.доля	от 0 до 25	от 0 до 25	Дд = ± 0,6
ИТС2-О2-16
ИТС2-Н28-17	H2S	млн-1	от 0 до 100	от 0 до 10 включ.	Дд = ± 1,5
				св. 10 до 100	5д = ± 15 %
ИТС2-Н28-18	H2S	млн-1	от 0 до 100	от 0 до 10 включ.	Дд = ± 1,5
				св. 10 до 100	5д = ± 15 %
ИТС2-СО2-19	СО2	%, об.доля	от 0 до 10	от 0 до 2	Дд = ± 0,1
ИТС2-СО2-20
HTC2-NO-21	NO	млн-1	от 0 до 100	от 0 до 20	Дд = ± (1 + 0,1 -Свх)
HTC2-NO-22
HTC2-NO2-23	NO2	млн-1	от 0 до 100	от 0 до 20	Дд = ± (0,5 + 0,1-Свх)
HTC2-NO2-24
ИТС2-СН4-25	СН4	%, об.доля	от 0 до 100	от 0 до 2 включ.	Дд = ± 0,1
				св. 2 до 100	5д = ± 5,0 %
ИТС2-СН4-26		%, об.доля	от 0 до 100	от 0 до 2 включ.	Дд = ± 0,1
				св. 2 до 100	5д = ± 5,0 %
ИТС2-СН4-26 1)		%, об.доля	от 0 до 5	от 0 до 2,5	Дд = ± 0,1

Наименование	Определяемый компонент	Единица измерений	Диапазон показаний	Диапазон измерений	Пределы допускаемой основной погрешности
ИТС2-Н2-27 ИТС2-Н2-28	H2	млн-1	от 0 до 2000	от 0 до 1500	Дд = ± (2 + 0,12-Свх)
1) Датчики с указанными диапазонами изготавливаются по специальному по заказу. Примечания 1 Свх - объемная доля контролируемого компонента на входе датчика, млн-1; 2 Дд - пределы допускаемой основной абсолютной погрешности измерений, млн-1 (%, об. доля, % НКПР); 3 5д - пределы допускаемой основной относительной погрешности измерений, %.

Датчики с цифровым выходным сигналом (кроме датчиков, основанных на термокондуктометрическом методе измерения) имеют два порога срабатывания сигнализации программно-устанавливаемых в диапазоне согласно таблице 5.

Таблица 5 - Пороги срабатывания сигнализации

Наименование	Единица измерений	Диапазон установки порогов сигнализации	Значение порога срабатывания сигнализации, устанавливаемого на предприятии-изготовителе
			предупредительного	аварийного
ИТС2-СН4-01	об. доля, %	от 0,5 до 2,5	1	2
ИТС2-СН4-02
ИТС2-ГГ-07	% НКПР	от 10 до 57	20	40
HTC2-CXHY-09	% НКПР	от 10 до 100
ИТС2-СО-11	млн-1	от 17 до 100	17	85
ИТС2-СО-13	млн-1	от 20 до 500	по заказу	по заказу
ИТС2-О2-15	об. доля, %	от 18 до 20	20	18
HTC2-H2S-17	млн-1	от 2 до 100	6	20
ИТС2-СО2-19	об. доля, %	от 0,5 до 2,0	1	1,5
HTC2-NO-21	млн-1	от 0,5 до 20	по заказу	по заказу
HTC2-NO2-23	млн-1	от 0,5 до 20	по заказу	по заказу
ИТС2-СН4-25	об. доля, %	от 0,5 до 2,5	1	2

Пр имечания

• 1 Установленные значения порогов срабатывания аварийной сигнализации фиксируются в паспорте на датчик.

• 2 Значения порогов срабатывания аварийной сигнализации могут быть изменены при

эксплуатации только на предприятии-изготовителе или в его региональных сервисных центрах.

Таблица 6 - Дополнительные метрологические характеристики

Наименование характеристики	Значение
Предел допускаемой вариации выходного сигнала датчиков в долях от пределов основной абсолютной погрешности	0,5
Предел допускаемого времени установления показаний на уровне 90 % от	Согласно
установившегося значения (Т03)	таблице 7
Время работы датчиков без ручной корректировки показаний	Согласно таблице 7
Время прогрева датчиков, с, не более:
- для исполнений ИТС2-СН4-25, ИТС2-СН4-26;	90
- для всех остальных исполнений	60

Наименование характеристики	Значение
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +35
- относительная влажность воздуха, %	от 45 до 80
- атмосферное давление, кПа	от 87,8 до 106,7
Пределы допускаемой дополнительной погрешности датчиков от изменения температуры окружающей среды на каждые 10 °С в пределах рабочих условий эксплуатации, в долях от пределов допускаемой основной абсолютной погрешности измерений, для исполнений: - ИТС2-СН4-01, ИТС2-СН4-02, ИТС2-СН4-03, ИТС2-СН4-04, ИТС2-СН4-05, ИТС2-СН4-06;	1,0
- ИТС2-ГГ-07, ИТС2-ГГ-08, ИТС2-СХ1 П'-09, ИТС2-СХ1IY'-10, ИТС2-СО2-19, ИТС2-СО2-20, ИТС2-СН4-25, ИТС2-СН4-26;	0,5
- ИТС2-СО-11, ИТС2-СО-12, ИТС2-СО-13, ИТС2-СО-14, ИТС2-О2-15, ИТС2-О2-16, HTC2-H2S-17, HTC2-H2S-18, HTC2-NO-21, HTC2-NO-22, HTC2-NO2-23, HTC2-NO2-24, ИТС2-Н2-27, ИТС2-Н2-28	0,4
Пределы допускаемой дополнительной погрешности датчиков от изменения атмосферного давления в пределах рабочих условий эксплуатации, в долях от пределов абсолютной погрешности измерений, для исполнений: - ИТС2-СН4-01, ИТС2-СН4-02, ИТС2-СН4-03, ИТС2-СН4-04, ИТС2-СН4-05, ИТС2-СН4-06, ИТС2-ГГ-07, ИТС2-ГГ-08, HTC2-CXHY-09, HTC2-CXHY-10;	1,0
- ИТС2-СО-11, ИТС2-СО-12, ИТС2-СО-13, ИТС2-СО-14, ИТС2-О2-15, ИТС2-О2-16, HTC2-H2S-17, HTC2-H2S-18, HTC2-NO-21, HTC2-NO-22,	0,2 на каждые
HTC2-NO2-23, HTC2-NO2-24, ИТС2-Н2-27, ИТС2-Н2-28;	30 мм рт.ст.
- ИТС2-СО2-19, ИТС2-СО2-20, ИТС2-СН4-25, ИТС2-СН4-26	2,0
Пределы допускаемой дополнительной погрешности датчиков от изменения относительной влажности окружающей среды в пределах рабочих условий эксплуатации, в долях от пределов абсолютной погрешности измерений, для исполнений: - ИТС2-СН4-01, ИТС2-СН4-02, ИТС2-СН4-03, ИТС2-СН4-04, ИТС2-СН4-05, ИТС2-СН4-06, ИТС2-ГГ-07, ИТС2-ГГ-08, HTC2-CXHY-09, HTC2-CXHY-10;	1,0
- ИТС2-СО-11, ИТС2-СО-12, ИТС2-СО-13, ИТС2-СО-14, ИТС2-О2-15, ИТС2-О2-16, HTC2-H2S-17, HTC2-H2S-18, ИТС2-СО2-19, ИТС2-СО2-20, HTC2-NO-21, HTC2-NO-22, HTC2-NO2-23, HTC2-NO2-24, ИТС2-СН4-25,	0,4 на каждые
ИТС2-СН4-26, ИТС2-Н2-27, ИТС2-Н2-28	15 %

Таблица 7 - Предел допускаемого времени установления показаний и время работы датчиков без ручной корректировки показаний

Наименование	Предел допускаемого времени установления показаний на уровне 90 % от установившегося значения То,9, с	Время работы без ручной корректировки показаний, сут, не менее
ИТС2-СН4-01	20	30
ИТС2-СН4-02	20	30
ИТС2-СН4-03	20	30
ИТС2-СН4-04	20	30
ИТС2-СН4-05	20	180
ИТС2-СН4-06	20	180
ИТС2-ГГ-07	20	30
ИТС2-ГГ-08	20	30
HTC2-CXHY-09	40	90
HTC2-CXHY-10	40	90
ИТС2-СО-11	45	90
ИТС2-СО-12	45	90
ИТС2-СО-13	45	90

Наименование	Предел допускаемого времени установления показаний на уровне 90 % от установившегося значения То,9, с	Время работы без ручной корректировки показаний, сут, не менее
ИТС2-СО-14	45	90
ИТС2-О2-15	30	90
ИТС2-О2-16	30	90
ИТС2-Н28-17	45	90
ИТС2-Н28-18	45	90
ИТС2-СО2-19	30	90
ИТС2-СО2-20	30	90
HTC2-NO-21	45	90
HTC2-NO-22	45	90
HTC2-NO2-23	45	90
HTC2-NO2-24	45	90
ИТС2-СН4-25	30	90
ИТС2-СН4-26	30	90
ИТС2-Н2-27	100	30
ИТС2-Н2-28	100	30

Таблица 8 - Технические характеристики

Наименование характеристики	Значение
Выходные сигналы: Аналоговый токовый, мА, для исполнений: ИТС2-СН4-03, ИТС2-СН4-04, ИТС2-СН4-06, ИТС2-ГГ-08, ИТС2-СХНУ-10, ИТС2-СО-12, ИТС2-СО-14, ИТС2-О2-16, ИТС2-Н28- 18, ИТС2-СО2-20, HTC2-NO-22, HTC2-NO2-24, ИТС2-СН4-26, ИТС2-H2-28 Цифровой, для исполнений: ИТС2-СН4-01, ИТС2-СН4-02, ИТС2-СН4-05, ИТС2-ГГ-07, ИТС2-СХНY-09, ИТС2-СО-11, ИТС2-СО-13, ИТС2-О2-15, ИТС2-Н28-17, ИТС2-СО2- 19, HTC2-NO-21, HTC2-NO2-23, ИТС2-СН4-25, ИТС2-Н2-27	от 4 до 20 мА или от 1 до 5 мА RS-485
Условия эксплуатации датчиков: Температура окружающей среды, °С, для исполнений: - ИТС2-СН4-01, ИТС2-СН4-03; - ИТС2-СН4-02, ИТС2-СН4-04, ИТС2-СН4-05, ИТС2-СН4-06, ИТС2-ГГ-07, ИТС2-ГГ-08, ИТС2-СХНУ-09, ИТС2-СХНY-10; - ИТС2-СО-11, ИТС2-СО-12, ИТС2-СО-13, ИТС2-СО-14, ИТС2-О2-15, ИТС2-О2-16, ИТС2-Н28-17, ИТС2-Н28-18, HTC2-NO-21, HTC2-NO-22, HTC2-NO2-23, HTC2-NO2-24; - ИТС2-СО2-19, ИТС2-СО2-20, ИТС2-Н2-27, ИТС2-Н2-28; - ИТС2-СН4-25, ИТС2-СН4-26;	от -20 до +40 от -40 до +55 от -30 до +45 от -20 до +45 от -40 до +45

Наименование характеристики	Значение
Относительная влажность воздуха при температуре плюс 35 °С без конденсации влаги, %, не более Атмосферное давление, кПа, для исполнений: - ИТС2-СН4-01; - ИТС2-СН4-02, ИТС2-СН4-04, ИТС2-ГГ-08, ИТС2-СХНУ-10, ИТС2-СО-12, ИТС2-СО-14, ИТС2-О2-16, ИТС2-Н28-18, ИТС2-СО2-20, HTC2-NO-22, HTC2-NO2-24, ИТС2-СН4-26, ИТС2-Н2-28; - ИТС2-СН4-03, ИТС2-СН4-05, ИТС2-СН4-06; - ИТС2-ГГ-07, ИТС2-СХНУ-09, ИТС2-СО-11, ИТС2-СО-13, ИТС2-О2-15, ИТС2-Н2в-17, ИТС2-СО2-19, HTC2-NO-21, HTC2-NO2-23, ИТС2-CH4-25, ИТС2-Н2-27; Синусоидальная вибрация: - частота, Гц - амплитуда, мм, не более - содержание вредных веществ в контролируемой среде (каталитических ядов, снижающих каталитическую активность чувствительных элементов (ЧЭ) датчиков СН4, (СН4 + Н2), СхНу и агрессивных веществ, разрушающих огнепреградитель, токоподводы и ЧЭ датчиков), не более	100 от 60 до 130 от 87,8 до 119,7 от 60 до 119,7 от 87,8 до 130 от 5 до 35 0,35 предельно-допустимых содержаний (ПДК) согласно ГОСТ 12.1.005-88
Содержание пыли, г/м3, не более	1
Габаритные размеры датчиков с выходным разъемом (без учета длины кабеля), мм, не более - длина - ширина - высота	40 55 145
Масса датчиков (без учета массы кабеля), кг, не более	0,25
Электрическое питание датчиков осуществляется от внешней искробезопасной цепи уровня <иа», В	от 6 до 12
Номинальное напряжение питания, В	12
Датчики устойчивы к изменению пространственного положения	на 360° вокруг каждой из трех взаимно перпендикулярных осей
Маркировка взрывозащиты по ГОСТ 31610.0-2019 для исполнений: - ИТС2-СН4-01, ИТС2-СН4-03, ИТС2-СН4-05, ИТС2-СН4-06;	РО Ех ia I Ma X
- ИТС2-СН4-02, ИТС2-СН4-04, ИТС2-ГГ-07, ИТС2-ГГ-08, ИТС2-СХНУ-09, ИТС2-СХНУ-10;	РО Ех ia I Ma X 1Ех db ia IIB Т4 Gb Х 1Ех db ia ПС Т4 Gb Х
- ИТС2-СО-11, ИТС2-СО-12, ИТС2-СО-13, ИТС2-СО-14, ИТС2-О2-15, ИТС2-О2-16, ИТС2-Н2в-17, ИТС2-Н2в-18, ИТС2-СО2-19, ИТС2-СО2-20, HTC2-NO-21, HTC2-NO-22, HTC2-NO2-23, HTC2-NO2-24, ИТС2-CH4-25, ИТС2-СН4-26, ИТС2-Н2-27, ИТС2-Н2-28;	РО Ех ia I Ma X 1Ех ia IIB Т4 Gb Х 1Ех ia ПС Т4 Gb Х
- ИТС2-СХ'НУ-09, ИТС2-СХ'НУ-10 (с оптическим инфракрасным датчиком)	РО Ех ia I Ma X 1Ех ia IIB Т4 Gb Х 1Ех ia ПС Т4 Gb Х
Примечания 1 При наличии вредных веществ в контролируемой среде периодичность корректировки чувствительности датчиков СН4, (СН4 + Н2), СхНу подбирается применительно к конкретным условиям, при этом срок службы датчиков может сокращаться. 2 По заказу потребителя выпускаются датчики с напряжением питания 24 В. 3 При использовании датчиков в невзрывоопасной среде допускается питание от источника в общепромышленном исполнении.

Таблица 9 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	6

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки датчиков соответствует указанному в таблице 10.

Таблица 10 - Комплектность датчиков

Наименование	Обозначение	Количество	Примечание
Датчик горючих и токсичных газов интеллектуальный стационарный ИТС2	-	1 шт.	согласно исполнению
Руководство по эксплуатации	АТРВ.413419.002 РЭ	1 экз.	на каждые 5 шт. датчиков, но не менее одного на партию
Паспорт	АТРВ.413419.002 ПС	1 экз.
Насадка	АТРВ. 305312.002 или ДМС03.00.300	1 шт.	на каждые 5 шт. датчиков, но не менее одного на партию
Ключ специальный	-	1 шт.
Розетка SP2110/S5	-	1 шт.	при поставке датчиков с выходным разъемом
Упаковка	-	1 шт.
Примечание - По заказу предприятие-изготовитель поставляет: - термокаталитический сенсор взамен отработавшего свой ресурс; - электрохимические сенсоры взамен отработавших свой ресурс; - оптические сенсоры взамен отработавших свой ресурс; - CD-диск с программным обеспечением АТРВ.431214.002 и протоколом обмена для датчиков с цифровым выходным сигналом.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации АТРВ.413419.002 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

ГОСТ 24032-80 «Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний»

ГОСТ 31610.0-2019 «Межгосударственный стандарт. Взрывоопасные среды. Часть 0. Оборудование. Общие требования»

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ТУ 4215-012-76434793-10 «Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «Научно-производственный центр автоматизации техники безопасности»

(ООО «НПЦ АТБ»)

ИНН 7721526314

Адрес: 115088, г. Москва, ул. 2-я Машиностроения, д. 27, стр. 6

Телефон/факс: (495) 543-42-77

Е-mail: npcatb@mail.ru

Испытательный центр

Государственный центр испытаний средств измерений Открытое акционерное общество «Федеральный научно-технический центр метрологии систем экологического контроля «Инверсия»

(ГЦИ СИ ОАО ФНТЦ «Инверсия»)

Адрес: 107031, г. Москва, ул. Рождественка, д. 27

Тел/факс (495) 608-41-23

E-mail: inversiya@yandex.ru, inversiyaDIR@yandex.ru

Уникальный номер записи в Реестре аккредитованных лиц 30076-08

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области»

(ФБУ «УРАЛТЕСТ»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а

Тел.: 8 (343) 236-30-15

Факс: 8 (343) 350-40-81

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи в Реестре аккредитованных лиц 30058-13

¹

шасси (укороченное исполнение) БЛИЖ.404242.301.005-05

²

Рисунок 10- Место нанесения заводского номера на шасси 020.03U.12-02

(БЛИЖ.404242.301.005, БЛИЖ.404242.301.005-02) и на шасси (БЛИЖ. 404242.301.005-05) комплектов КАПП или КАПУ

---
