МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

27 января 2026 г.

П Р И К А З 123 № Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__»   ^января     2026 г. № ¹²³

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п	Наименование типа	Обозначение типа	Заводской номер	Регистрационный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методики поверки сохраняется	Устанавливаемая методика поверки	Добавляемый изготовитель	Дата утверждения акта испыта ний	Заявитель	Юридическое лицо, проводившее испытания
1	2	3	4	5	6	7	8	9	10	11	12	13
1.	Контроллеры программируемые логические	REGUL	модель REGUL R500 AO 08 041 заводской № 25010150, модель REGUL R050 AI 04 131 заводской № 25010350, модель REGUL R050 AI 04 031 заводской № 25010450, модель REGUL R500 AI 08 031 заводской № 18010554,	92985-24	Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб») г. Екатеринбург	МП-358-2024 с изменением № 1		МП-358-2024 с изменением № 2		03.06. 2025	Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»), г. Екатеринбург	ООО «ПРОММА Ш ТЕСТ Метрология» , Московская обл., г. Чехов

модель REGUL R500 AI 08 131 заводской № 18010555

2.

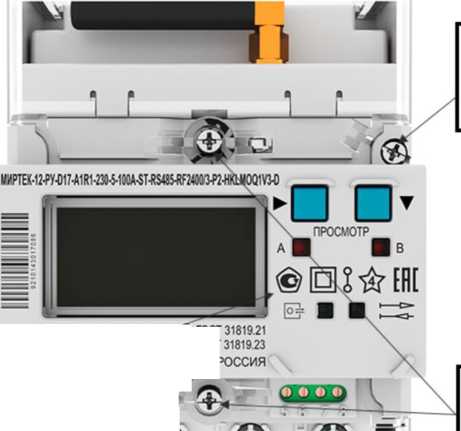

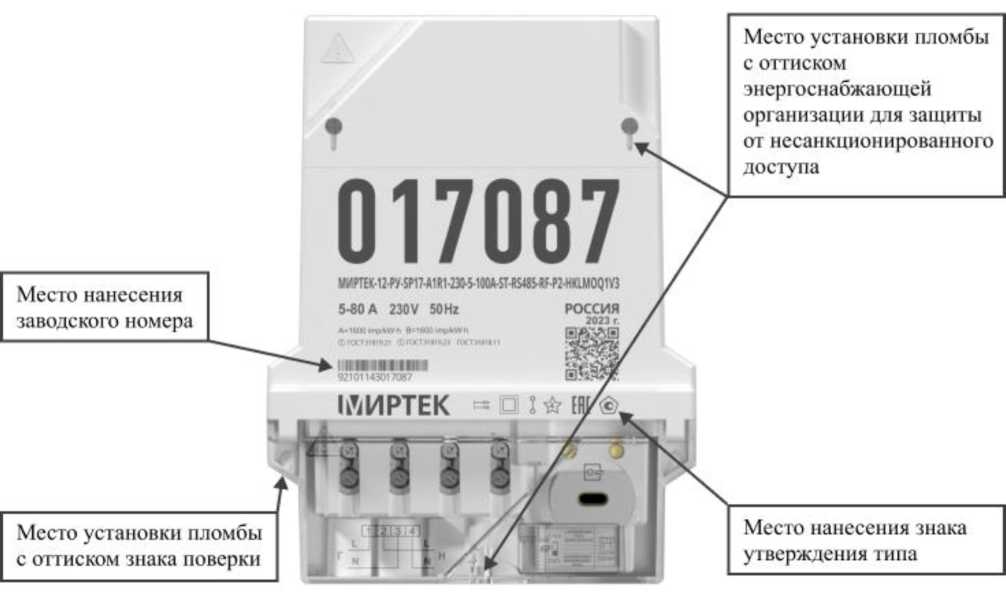

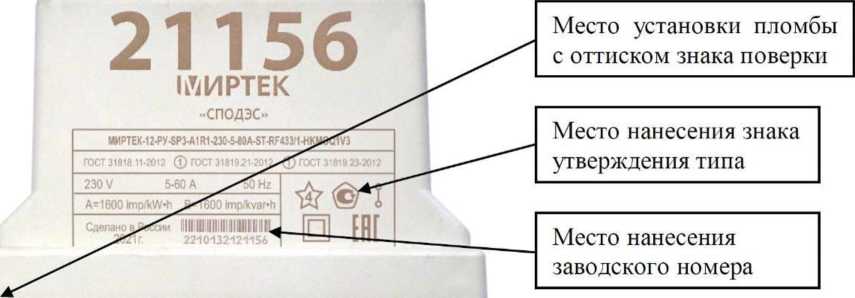

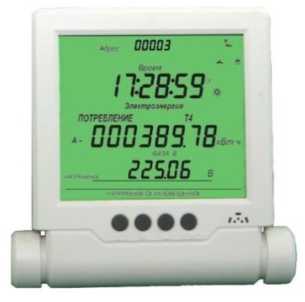

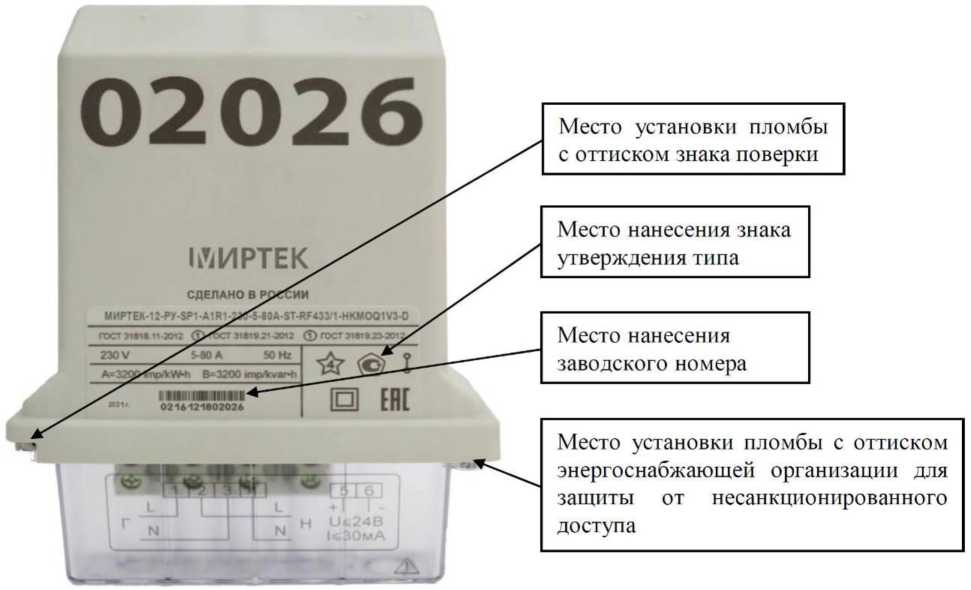

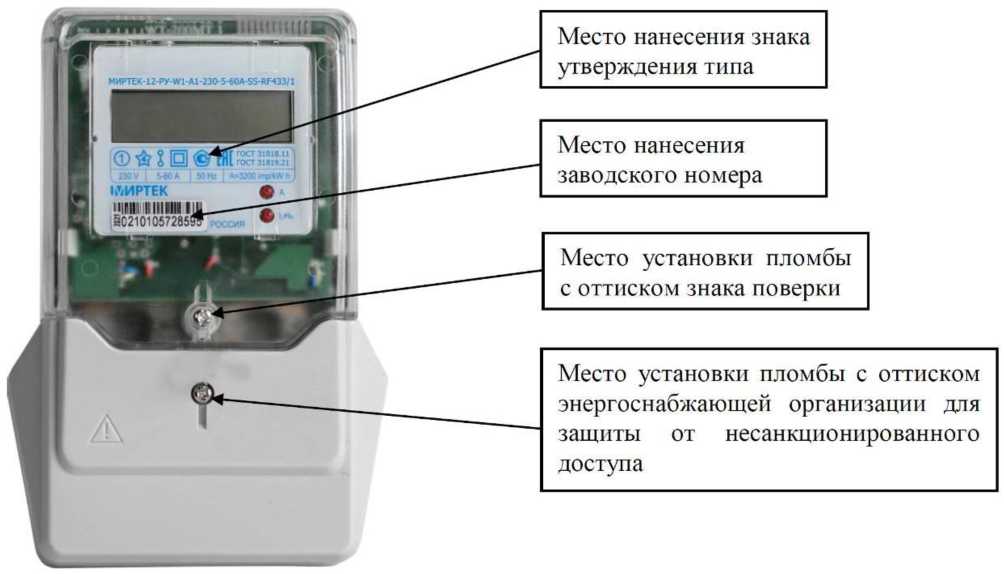

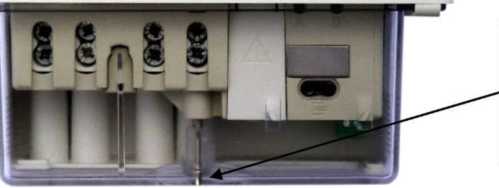

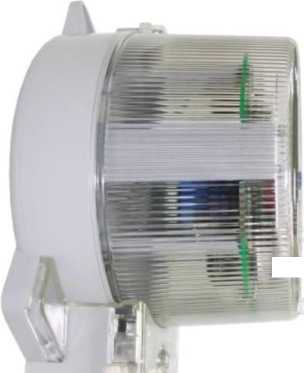

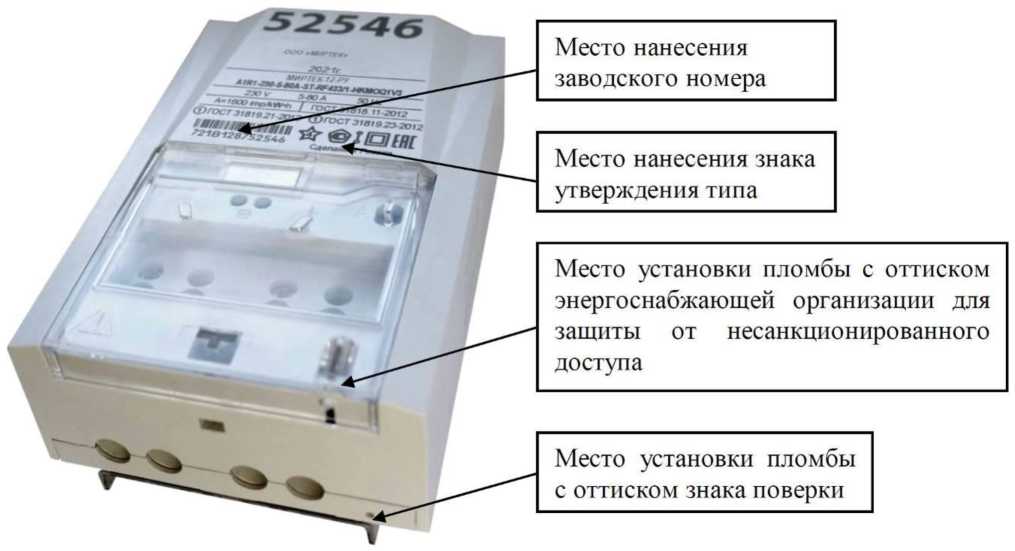

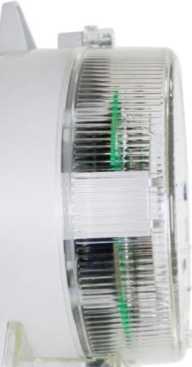

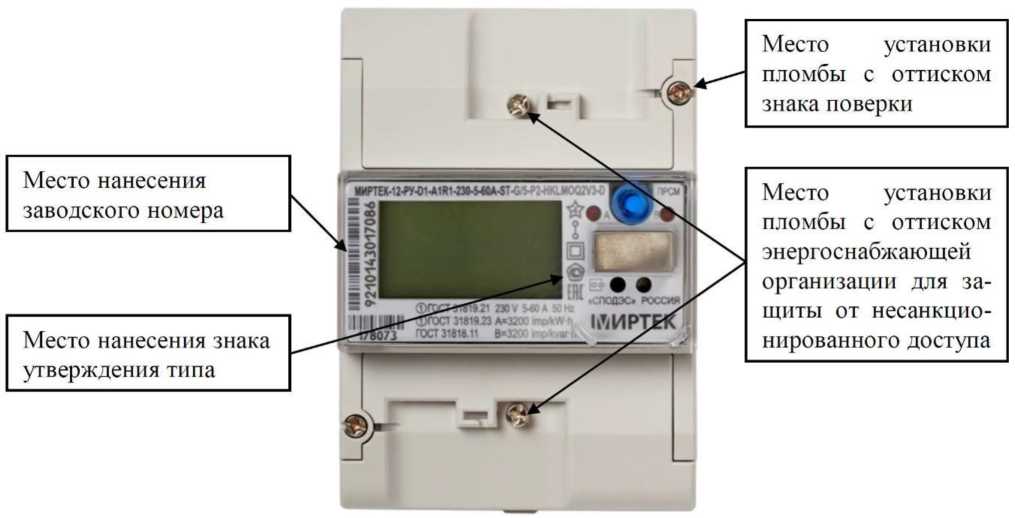

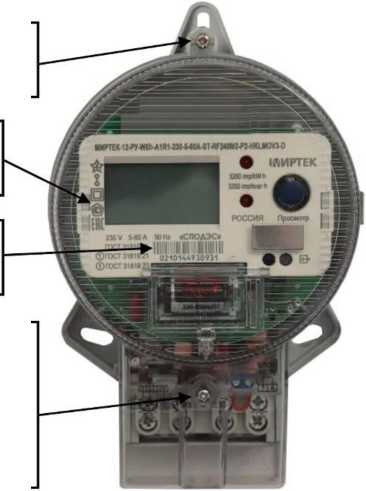

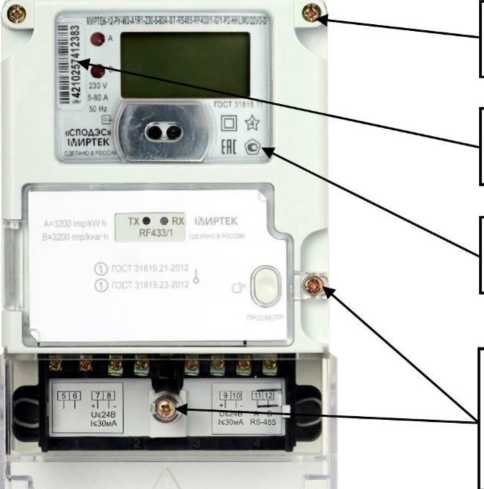

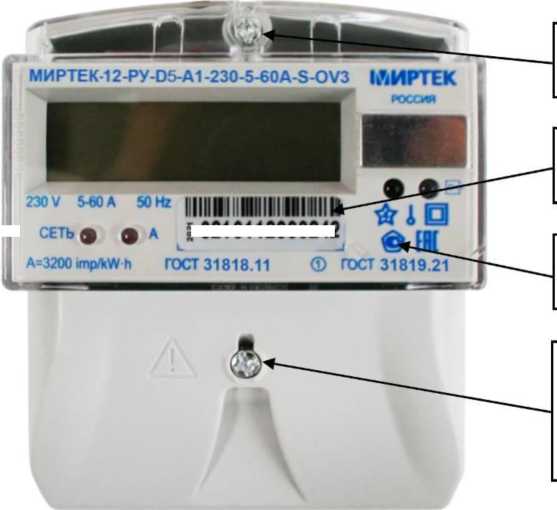

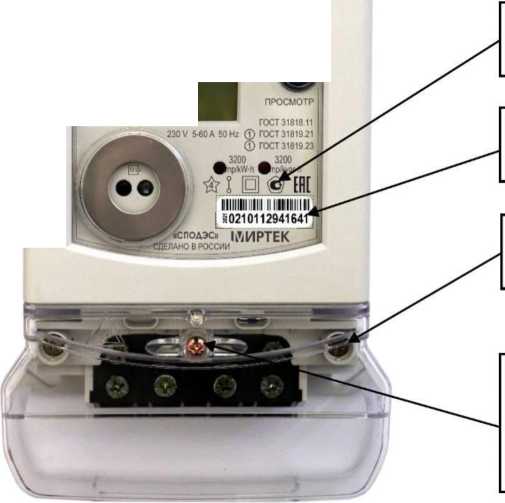

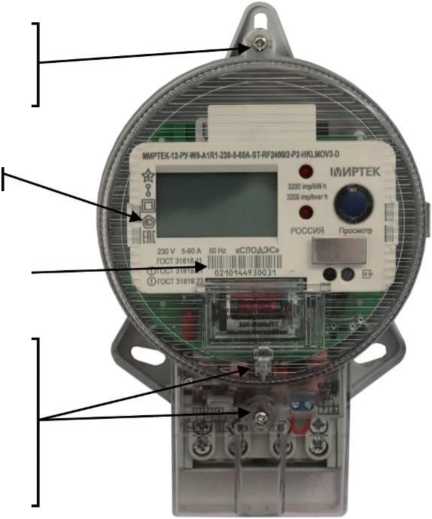

Счетчики электрической энергии однофазные многофункциональные

«МИРТЕК- 12-РУ»

МИРТЕК-12- Py-SP17- A1R1-230-5-80A-ST-RF2400/6- MOD-P2-B-D-F2, № 0250988915374 (ООО «МИРТЕК», Ростовская область, г. Таганрог); МИРТЕК-12- Py-SP17- A1R1-230-5-80A-ST- RF2400/6- MOD-P2-B-D- F3, № 025O98902536 7 (ООО «МИРТЕК», г. Владивосток); МИРТЕК-12- Py-D17-A1R1- 230-5-80A-ST- RS485-MOD- P2- HKLMOQ1V4- D, № 025R98913456 7 (ООО «РИМ- РУС», г. Рязань); МИРТЕК-12-

61891-15

РТ-МП-59- 551-2024

РТ-МП-1018- 551-2025

Общество с ограниченной ответственностью «РИМ-РУС» (ООО «РИМ-РУС»), г. Рязань Общество с ограниченной ответственностью «Умный учет» (ООО «Умный учет»), г. Пермь Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»), г. Ставрополь

15.09. 2025

Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»), Ростовской обл., г. Таганрог

ФБУ НИЦ «ПМ - Ростест», г. Москва

PY-W9-A1R1- 220-10-60A- ST-RF433/1- P2- HKLMOV3-D, № 025U98954345 6 (ООО «Умный учет», г. Пермь); МИРТЕК-12- Py-D17-A1R1- 230-5-80A-ST- RS485-MOD- P2-B-D, № 0250972245170 (ООО «МИРТЕК», г. Ставрополь)

3.

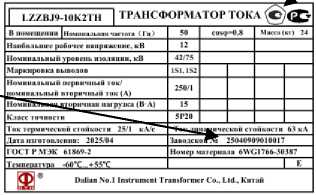

Трансформаторы тока

LZZBJ9- 10K2TH

2504090901001 2, 2504090901001 3, 2504090901001 7

90949-24

Dalian No.1 Instrument Transformer Co., Ltd., Китай

ГОСТ 8.217 2003

ГОСТ 8.2172024

27.08. 2025

Mambo Technical Service Co., Ltd., Китай

ФБУ НИЦ «ПМ -Ростест», г. Москва

4.

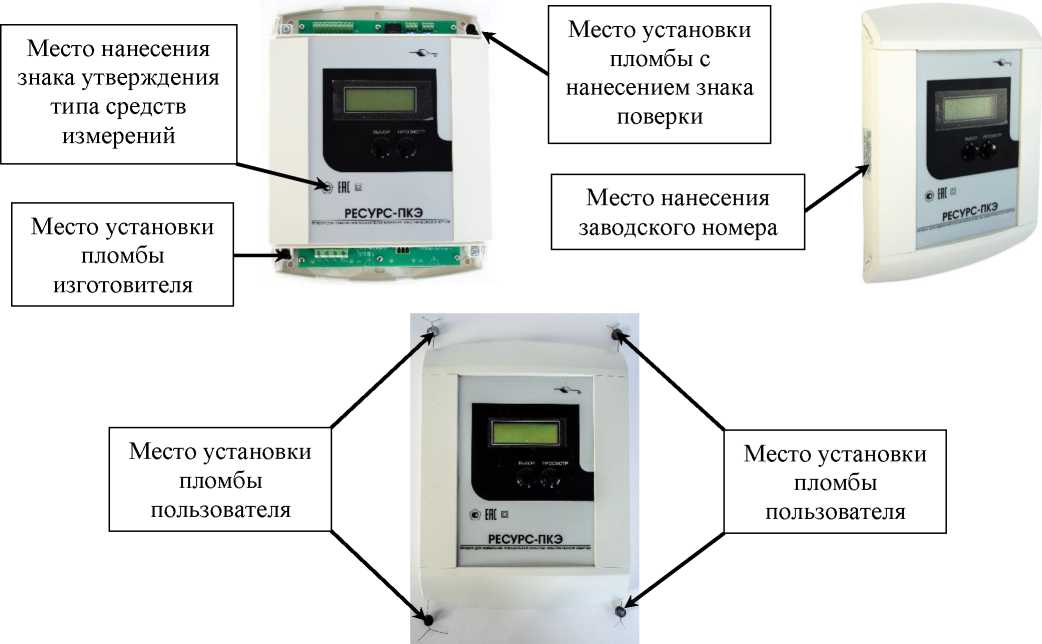

Приборы для измерений показателей качества электрической энергии

«Ресурс- ПКЭ»

Мод. «Ресурс- ПКЭ-1.8» № 20007038, № 20007047, № 20007056, № 54007121

32696-12

БГТК.411722.0 12 МП

БГТК.411722.0 12 МП с изменением № 1

05.09. 2025

Общество с ограниченной ответственностью Научно-производственное предприятие «Энерготехн ика» (ООО НПП «Энерготехн ика»), г. Пенза

ФБУ НИЦ «ПМ -Ростест», г. Москва

5.

Преобразователи

TXT

25051004

92893-24

«CHANGZHOU

МП 207-029-

-

РТ-МП-963-

-

17.10.

«CHANGZH

ФБУ «НИЦ

температуры

(исполнение TXT-PT1- XX9- YN1YXX), 25051003 (исполнение TXT-PT1-989- ZY1dXX), 25051001 (исполнение TXT-TC1-A19- AY1YXX), 25051002 (исполнение TXT- ТС1- XX9-DN1YXX)

TIANLI INTELLIGENT CONTROL CO.,LTD.», Китай

2024

207-2025

2025

OU TIANLI INTELLIGE NT CONTROL CO.,LTD.», Китай

ПМ - РОСТЕСТ», г. Москва

6.

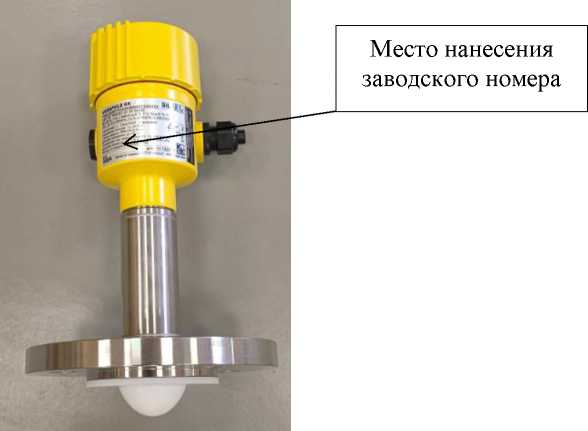

Уровнемеры микроволновые бесконтактные

VEGAPULS 6*

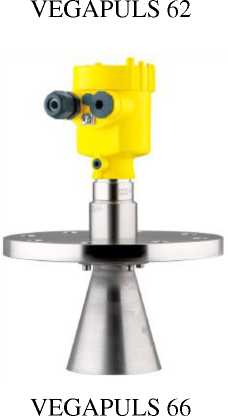

VEGAPULS 6X зав. № 11130327, 11130328, 11130329, 11130330; VEGAPULS 62 зав. № 11130359

27283-12

МП 27283-12, МП 27283-12 с изменением №1

РТ-МП-1142- 208-2025

Общество с ограниченной ответственностью «ВЕГА ИНСТРУ-МЕНТС» (ООО «ВЕГА ИНСТРУ-МЕНТС»), г. Москва

01.12. 2025

Общество с ограниченной ответственностью «ВЕГА ИНСТРУ-МЕНТС» (ООО «ВЕГА ИНСТРУ-МЕНТС»), г. Москва

ФБУ «НИЦ ПМ - Ростест», г. Москва

7.

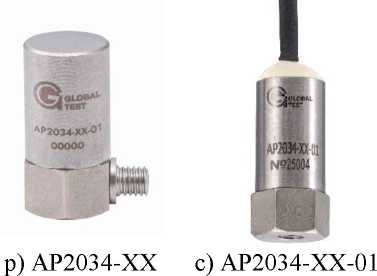

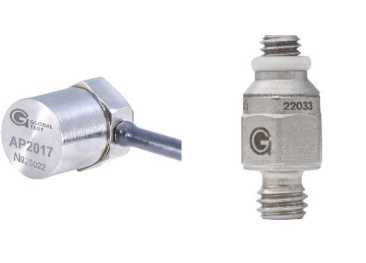

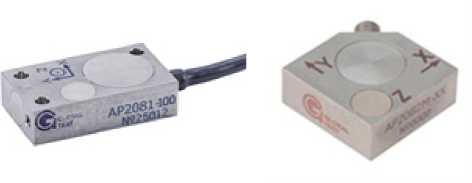

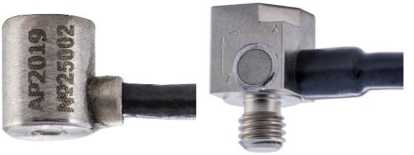

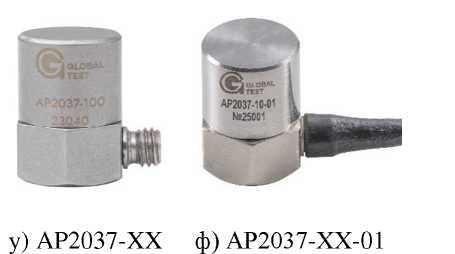

Акселерометры

АР20ХХ

модификация АР2049-10 зав. № 25014, модификация АР2049-30 зав. № 25017, модификация АР2049-50 зав. № 25009, модификация

88508-23

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»), Нижегородская обл., г. Саров

МП 88508-23

МП 88508-232025

22.05. 2025

Общество с ограниченной ответственностью «ГлобалТест » (ООО «ГлобалТест »), Нижегород-

ФГУП «РФЯЦ-ВНИИЭФ», Нижегородская обл., г. Саров

АР2049-100 зав. № 25007, модификация АР2050-100 зав. № 25028, модификация АР2050-500 зав. № 25025, модификация модификация АР2050-1000 зав. № 25013

ская обл., г. Саров

8.

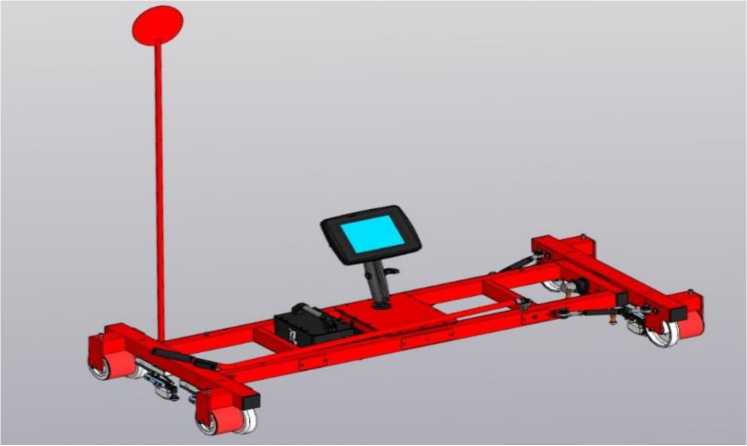

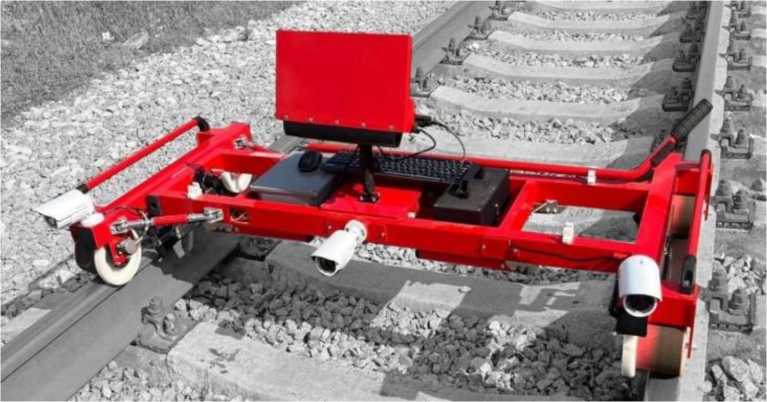

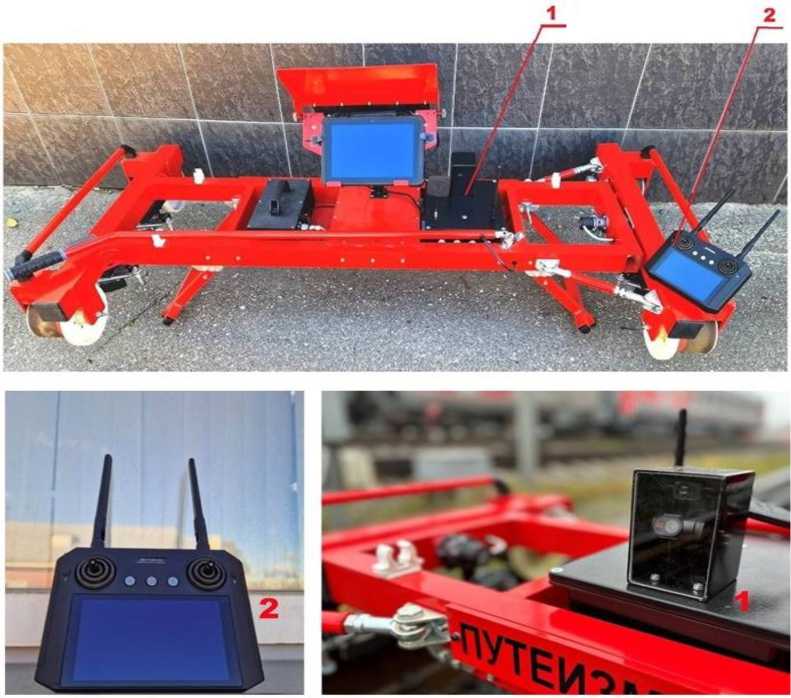

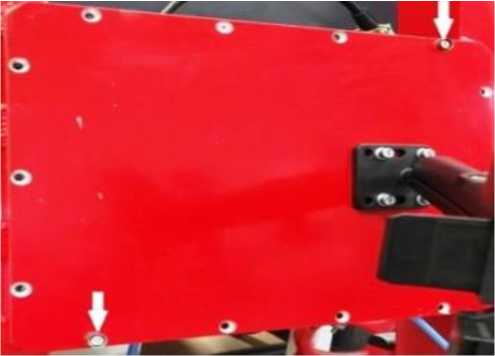

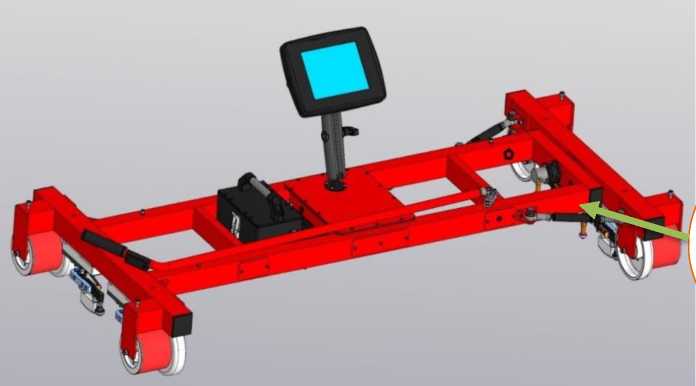

Тележки путеизмерительные

ПТ-12-01

зав. № 011, 005, 141, 110, 002

83926-21

Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»), г. Москва

МП 203-7-2021

МП 203-542024

06.11. 2024

Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»), г. Москва

ФГБУ «ВНИИМС», г. Москва

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »   января   2026 г. №    ^{12 3}

Лист № 1 Регистрационный № 92985-24                                        Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры программируемые логические REGUL

Назначение средства измерений

Контроллеры программируемые логические REGUL (далее по тексту - контроллеры) предназначены для измерений напряжения постоянного тока, силы постоянного тока, сопротивления, в том числе сопротивления термопреобразователей, сигналов от термопар, частоты и количества импульсов от первичных измерительных преобразователей (датчиков), формирования сигналов управления по заданным алгоритмам, в том числе воспроизведения силы постоянного тока и напряжения постоянного тока, приема и передачи информации по последовательным каналам связи.

Описание средства измерений

Контроллер представляет собой блочно-модульное программно-конфигурируемое изделие в промышленном исполнении, содержащее в общем случае следующие модули: шасси, источник питания, центрального процессора, аналогового и дискретного ввода/вывода, счета импульсов, коммуникационного процессора.

Принцип работы контроллеров основан на преобразовании измерительных сигналов в цифровой код в модулях ввода, передачи кода в модуль центрального процесса, обработки кода в соответствии с алгоритмом прикладной программы и выдачи управляющего воздействия посредством модуля вывода.

Контроллеры реализуют следующие функции: фильтрацию и усреднение аналоговых входных сигналов при измерении; последовательный опрос дискретных каналов; подсчет количества и частоты следования импульсов; логическую обработку данных и выдачу сигналов управления в соответствии с прикладной программой пользователя; обмен информацией со сторонним оборудованием посредством встроенных интерфейсов RS-232, RS-485, Ethernet и так далее; сохранение полученных данных в энергозависимой памяти.

Контроллер предназначен для эксплуатации вне взрывоопасных зон.

Контроллеры обеспечивают: самодиагностику в фоновом режиме и автоматический перезапуск контроллера при сбоях в работе; индикацию состояния модуля и индикацию наличия входных/выходных сигналов; «горячую» замену и резервирование модулей.

Контроллеры, в зависимости от габаритно-массовых характеристик, условий эксплуатации и возможности поддержки резервирования, подразделяют на модели REGUL R600, REGUL R500, REGUL R500S, REGUL R200, REGUL R050. При этом обеспечена возможность использования в одном контроллере модулей разных типов.

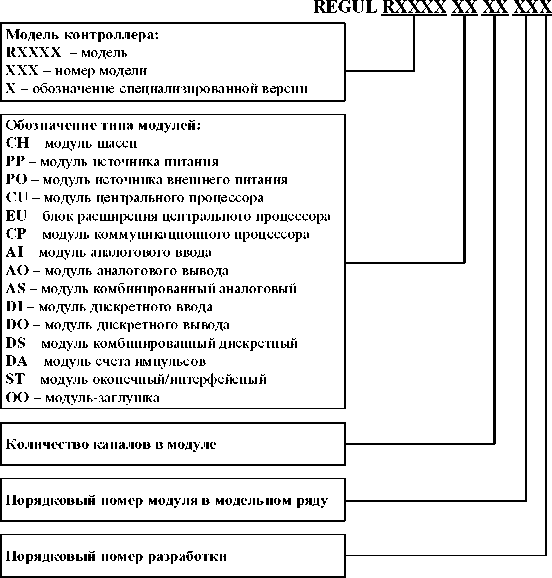

Условное обозначение контроллера состоит из условных обозначений модулей, входящих в его состав. Условное обозначение модулей контроллера формируется следующим образом:

Типы модулей ввода/вывода и счета импульсов приведены в таблицах 2-6.

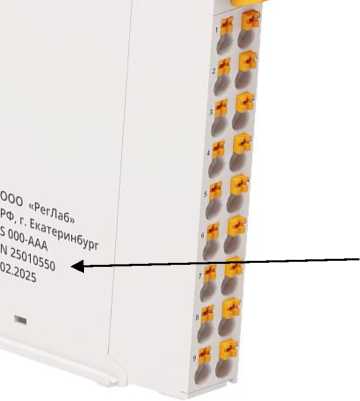

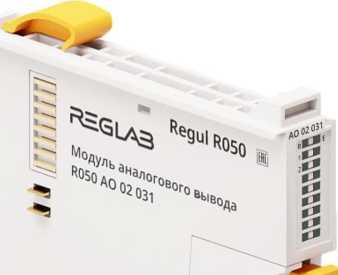

Общий вид модулей контроллеров с указанием места нанесения заводского номера представлен на рисунках 1 - 5. Допускается изготовление модулей контроллеров в отличных от представленных на рисунках 1-5 цветах. Возможен вариант изготовления модулей контроллеров со съемным клеммным блоком.

L

Заводской номер

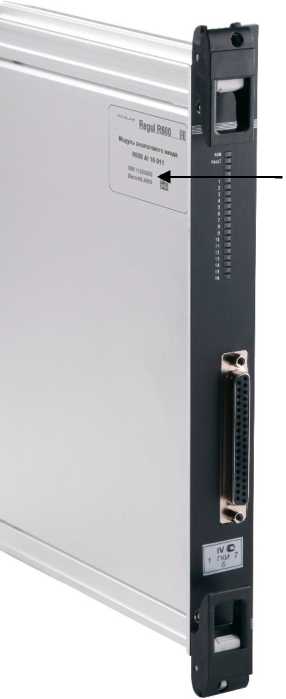

Рисунок 1 - Общий вид модулей контроллера REGUL R600

Заводской номер

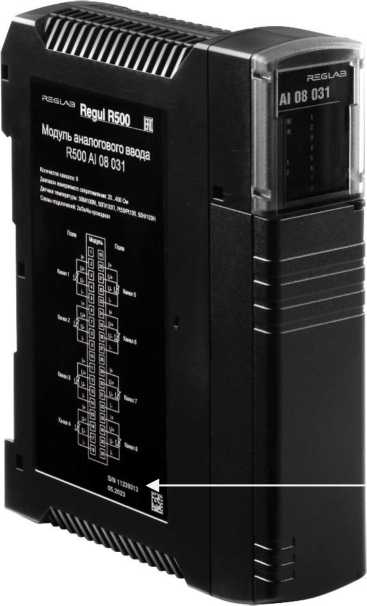

Рисунок 2 - Общий вид модулей контроллера REGUL R500

Заводской номер

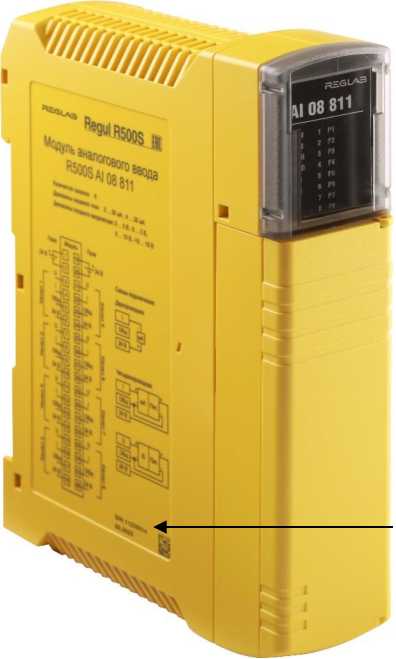

Рисунок 3 - Общий вид модулей контроллера REGUL R500S

Заводской номер

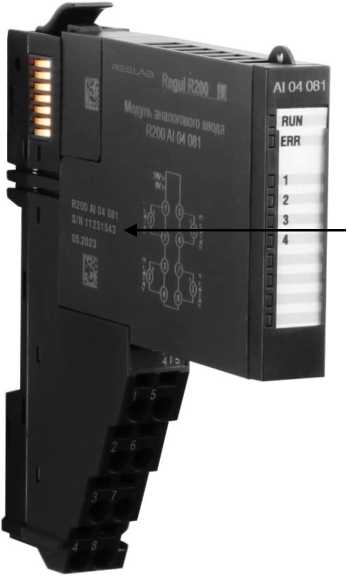

Рисунок 4 - Общий вид модулей контроллера REGUL R200

Заводской номер контроллеров, имеющий цифровой или буквенно-цифровой код, печатается в паспорте контроллеров и наносится методом лазерной гравировки на боковую часть корпуса контроллеров REGUL R600, REGUL R500, REGUL R500S, REGUL R200, REGUL R050. Места расположения заводского номера указаны на рисунках 1 - 5.

Конструкция контроллеров и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на контроллеры. Пломбирование контроллеров не предусмотрено.

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: ПО модулей ввода/вывода и ПО модулей центрального процессора. ПО модулей центрального процессора, в свою очередь, состоит из системного ПО и прикладного ПО.

ПО модулей ввода/вывода недоступно для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода «высокий» в соответствии Р 50.2.077-2014.

Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода. Уровень защиты ПО среды исполнения «средний» в соответствии с Р 50.2.077-2014.

Прикладное программное обеспечение разрабатывается пользователем в соответствии с ГОСТ Р МЭК 61131-3 и загружается в среду исполнения.

Идентификационные данные ПО приведены в таблице 1.

Метрологические характеристики контроллера нормированы с учетом ПО.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	RegulRTS
Номер версии (идентификационный номер) ПО среды исполнения	1X.X.X.X
Номер версии (идентификационный номер) ПО модулей ввода/вывода	1.X.X.X
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1); - номер версии метрологически незначимой части ПО (Х), где «Х» может принимать целые значения в диапазоне от 0 до 9.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики модулей контроллеров моделей REGUL R600

Тип модуля	Количество каналов	Диапазоны преобразований/ воспроизведений аналоговых сигналов	Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности
			основной	дополнительной на 1 °C
1	2	3	4	5
Модуль аналогового ввода AI XX 01Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА	±0,1 %	±0,002 %
Модуль аналогового ввода AI XX 02Y	от 1 до 16	от 4 до 20 мА (поддержка HART-протокола)	±0,1 %	±0,002 %
Модуль аналогового ввода AI XX 03Y	от 1 до 16	от 1 до 450 Ом от -400 до +400 мВ см. таблицы 7, 8	±0,1 % см. таблицы 7, 8	±0,002 %
Модуль аналогового ввода AI XX 04Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В	±0,025 %	±0,002 %
Модуль аналогового вывода AO XX 01Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА	±0,1 %	±0,0025 %
Модуль аналогового вывода AO XX 02Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола)	±0,1 %	±0,0025 %
Модуль счета импульсов DA XX 01Y, DA XX 02Y	от 1 до 5	от 1 до 500000 Гц	±0,01 % (относит.)	-
		счет импульсов от 1 до 232	±1 имп (абс.)	-

Примечания

• 1. «XX» - количество каналов, «Y» - номер разработки.

• 2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически.

Таблица 3 - Метрологические характеристики модулей контроллеров моделей REGUL R500

Тип модуля	Количество каналов	Диапазоны преобразований/ воспроизведений аналоговых сигналов	Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности
			основной	дополнительной на 1 °C
1	2	3	4	5
Модуль аналогового ввода AI XX 01Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА	±0,1 %	±0,002 %
Модуль аналогового ввода AI XX 02Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола)	±0,1 %	±0,002 %
Модуль аналогового ввода AI XX 08Y	от 1 до 16	от 4 до 20 мА (поддержка HART-протокола)	±0,1 %	±0,002 %
Модуль аналогового ввода AI XX 03Y, AI XX 13Y	от 1 до 16	от 1 до 450 Ом от -400 до +400 мВ см. таблицы 7, 8	±0,1 % см. таблицы 7, 8	±0,002 %
Модуль аналогового ввода AI XX 04Y*, AI XX 14Y, AI XX 24Y, AI XX 34Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В	±0,025 %	±0,002 %
Модуль аналогового ввода AI XX 05Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В	±0,1 %	±0,002 %
Модуль аналогового ввода AI XX 06Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В	±0,1 %	±0,002 %
Модуль аналогового вывода AO XX 01Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА	±0,1 %	±0,0025 %
Модуль аналогового вывода AO XX 02Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола)	±0,1 %	±0,0025 %
Модуль аналогового вывода AO XX 03Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В	±0,1 %	±0,0025 %

Тип модуля	Количество каналов	Диапазоны преобразований/ воспроизведений аналоговых сигналов		Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности
				основной	дополнительной на 1 °C
1	2	3		4	5
Модуль аналогового вывода AO XX 04Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА от - 20 до + 20 мА от - 10 до +10 В от 0 до +10 В		±0,1 %	±0,01 %
Комбинированный аналоговый модуль AS XX 01Y	от 1 до 16	Ввод	от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В	±0,1 %	±0,002 %
		Вывод	от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В	±0,1 %	±0,0025 %
Модуль счета импульсов DA XX 01Y, DA XX 02Y	от 1 до 5	от 1 до 500000 Гц		±0,01 % (относит.)	-
		счет импульсов от 1 до 232		±1 имп (абс.)	-

* Модуль аналогового вода R500 AI 08 041 поддерживает преобразование сигналов

в следующих диапазонах: от 0 до 20 мА; от 4 до 20 мА; от -10 до +10 В; от 0 до +10 В. Примечания

• 1. «XX» - количество каналов, «Y» - номер разработки.

• 2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически.

Таблица 4 - Метрологические характеристики модулей контроллеров моделей REGUL R500S

Тип модуля	Количество каналов	Диапазоны преобразований/ воспроизведений аналоговых сигналов	Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности
			основной	дополнительной на 1 °C
1	2	3	4	5
Модуль аналогового ввода AI XX 88Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола)	±0,1 %	±0,002 %
Модуль аналогового ввода AI XX 84Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА	±0,05 %	±0,002 %
Модуль аналогового ввода AI XX 85Y	от 1 до 16	от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В	±0,1 %	±0,002 %

Тип модуля	Количество каналов	Диапазоны преобразований/ воспроизведений аналоговых сигналов	Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности
			основной	дополнительной на 1 °C
1	2	3	4	5
Модуль аналогового ввода AI XX 86Y	от 1 до 16	от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В	±0,05 %	±0,002 %
Модуль аналогового вывода AO XX 83Y	от 1 до 16	от 4 до 20 мА	±0,3 %	±0,0025 %
		от -10 до +10 В от 0 до +10 В	±0,1 %

Примечания

• 1. «XX» - количество каналов, «Y» - номер разработки.

• 2. При расчете погрешности контроллеров, при рабочих условиях, основная I дополнительная погрешности суммируются алгебраически.

Таблица 5 - Метрологические характеристики модулей контроллеров моделей REGUL R200

Тип модуля	Количество каналов	Диапазоны преобразований/ воспроизведений аналоговых сигналов	Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности
			основной	дополнительной на 1 °C
1	2	3	4	5
Модуль аналогового ввода AI XX 01Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА	±0,1 %	±0,002 %
Модуль аналогового ввода AI XX 08Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола)	±0,1 %	±0,002 %
Модуль аналогового ввода AI XX 03Y	от 1 до 16	от 1 до 450 Ом от -400 до +400 мВ см. таблицы 7, 8	±0,1 % см. таблицы 7, 8	±0,002 %
Модуль аналогового ввода AI XX 04Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В	±0,025 %	±0,002 %
Модуль аналогового ввода AI XX 05Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В	±0,1 %	±0,002 %
Модуль аналогового вывода AO XX 01Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА	±0,1 %	±0,0025 %

Тип модуля	Количество каналов	Диапазоны преобразований/ воспроизведений аналоговых сигналов	Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности
			основной	дополнительной на 1 °C
1	2	3	4	5
Модуль аналогового вывода AO XX 03Y	от 1 до 16	от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В от -5 до +5 В от 0 до +5 В	±0,1 %	±0,0025 %
Модуль счета импульсов DA XX 01Y	от 1 до 5	от 1 до 500000 Гц	±0,01 % (относит.)	-
		счет импульсов от 1 до 232	±1 имп (абс.)	-
Модуль дискретного ввода DI XX 01Y	от 1 до 16	от 1 до 2500 Гц	±0,01 % (относит.)	-
		счет импульсов от 1 до 232	±1 имп (абс.)	-

Примечания

• 1. «XX» - количество каналов, «Y» - номер разработки.

• 2.  При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически.

Таблица 6 - Метрологические характеристики модулей контроллера модели REGUL R050

Тип модуля	Количество каналов	Диапазоны преобразований/ воспроизведений аналоговых сигналов	Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности
			основной	дополнительной на 1 °C
1	2	3	4	5
Модуль аналогового ввода AI XX 01Y	от 1 до 8	от 0 до 20 мА от 4 до 20 мА	±0,3 %	±0,01 %
Модуль аналогового ввода AI XX 02Y AI XX 08Y	от 1 до 8	от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола)	±0,3 %	±0,01 %
Модуль аналогового ввода AI XX 03Y AI XX 13Y	от 1 до 8	от 1 до 450 Ом от -400 до +400 мВ см. таблицы 9, 10	±0,1 % см. таблицы 9, 10	±0,01 %

Тип модуля	Количество каналов	Диапазоны преобразований/ воспроизведений аналоговых сигналов	Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности
			основной	дополнительной на 1 °C
1	2	3	4	5
Модуль аналогового ввода AI XX 04Y	от 1 до 8	от 0 до 20 мА от 4 до 20 мА	±0,1 %	±0,01 %
Модуль аналогового ввода AI XX 06Y	от 1 до 8	от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В	±0,1 %	±0,01 %
Модуль аналогового вывода AO XX 01Y	от 1 до 8	от 0 до 20 мА от 4 до 20 мА	±0,1 %	±0,01 %
Модуль аналогового вывода AO XX 02Y	от 1 до 8	от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола)	±0,1 %	±0,01%
Модуль аналогового вывода AO XX 03Y	от 1 до 8	от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В от -5 до +5 В от 0 до +5 В	±0,1 %	±0,01 %
Модуль счета импульсов DA XX 01Y	от 1 до 5	от 1 до 500000 Гц	±0,01 % (относит)	-
		счет импульсов от 1 до 232	±1 имп (абс.)	-

Примечания

• 1. «XX» - количество каналов, «Y» - номер разработки.

• 2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически.

Таблица 7 - Метрологические характеристики модулей аналогового ввода AI XX 03Y и AI XX 13Y контроллеров моделей REGUL R600, REGUL R500, REGUL R500S, REGUL R200 при использовании с термопреобразователями сопротивления

Тип термопреобразователя сопротивления	Диапазон измерений температуры, °С	Пределы допускаемой абсолютной погрешности, °C
		четырехпроводная схема подключения	трехпроводная схема подключения
50М (а=0,00428) п	от -180 до +200	±0,5	±0,7
100М (а=0,00428) п	от -180 до +200	±0,5	±0,7
50M (а=0,00426) 2)	от -50 до +200	±0,5	±0,7
100M (а=0,00426) 2)	от -50 до +200	±0,5	±0,7
50П (а=0,00391) 1)	от -200 до +850	±0,5	±0,7

Тип термопреобразователя сопротивления	Диапазон измерений температуры, °С	Пределы допускаемой абсолютной погрешности, °C
		четырехпроводная схема подключения	трехпроводная схема подключения
100П (а=0,00391) 1)	от -200 до +850	±0,5	±0,7
Pt50 (а=0,00385) 1)	от -200 до +850	±0,5	±0,7
Pt100 (а=0,00385) 1)	от -200 до +850	±0,5	±0,7
50Н (а=0,00617) 1)	от -60 до +180	±0,5	±0,7
100Н (а=0,00617) 1)	от -60 до +180	±0,5	±0,7
46П (гр. 21) (а=0,00391) 2)	от -200 до +650	±0,5	±0,7
53М (гр. 23) (а=0,00426) 2)	от -50 до +180	±0,5	±0,7

¹⁾ Обозначение типа термопреобразователя сопротивления по ГОСТ 6651-2009.

Таблица 8 - Метрологические характеристики модулей аналогового ввода AI XX 03Y и AI XX 13Y контроллеров моделей REGUL R600, REGUL R500, REGUL R500S, REGUL R200

при использовании с термопарами

Тип термопары по ГОСТ Р 8.585-2001	Диапазон измерений температуры, °C	Пределы допускаемой абсолютной погрешности, °C
R	от -50 до +1760	±3,0
S	от -50 до +1760	±3,0
B	от 250 до +1820	±2,5
J	от -210 до +1200	±2,5
T	от -200 до +400	±1,5
E	от -200 до +1000	±2,0
K	от -200 до +1370	±2,5
N	от -200 до +1300	±2,5
A-1	от 0 до + 2500	±3,0
A-2	от 0 до +1800	±3,0
A-3	от 0 до + 1800	±3,0
L	от -200 до +800	±2,0

Таблица 9 - Метрологические характеристики модулей аналогового ввода AI XX 03Y и AI XX 13Y контроллера модели REGUL R050 при использовании с термопреобразователями сопротивления

Тип термопреобразователя	Диапазон измерений, oC	Пределы допускаемой абсолютной погрешности, oC
		четырехпроводная схема подключения	трехпроводная схема подключения
50М (а=0,00428) 1)	от -180 до +200	±2,0	±5,0
100М (а=0,00428) 1)	от -180 до +200	±1,0	±3,0
50M (а=0,00426) 2)	от -50 до +200	±2,0	±5,0
100M (а=0,00426) 2)	от -50 до +200	±1,0	±3,0
50П (а=0,00391) 1)	от -200 до +850	±3,0	±6,0
100П (а=0,00391) 1)	от -200 до +850	±1,5	±4,0
Pt50 (а=0,00385) 1)	от -200 до +850	±3,0	±6,0

Тип термопреобразователя	Диапазон измерений, oC	Пределы допускаемой абсолютной погрешности, oC
		четырехпроводная схема подключения	трехпроводная схема подключения
Pt100 (а=0,00385) 1)	от -200 до +850	±1,5	±4,0
50Н (а=0,00617) 1)	от -60 до +180	±2,0	±5,0
100Н (а=0,00617) 1)	от -60 до +180	±1,0	±3,0
46П (гр. 21) (а=0,00391) 2)	от -200 до +650	±3,0	±6,0
53М (гр. 23) (а=0,00426) 2)	от -50 до +180	±2,0	±5,0

¹⁾ Обозначение типа термопреобразователя сопротивления по ГОСТ 6651-2009.

Таблица 10 - Метрологические характеристики модулей аналогового ввода AI XX 03Y

и AI XX 13Y контроллера модели REGUL R050 при использовании с термопарами

Тип термопары по ГОСТ Р 8.585-2001	Диапазон измерений, oC	Пределы допускаемой абсолютной погрешности, oC
R	от -50 до +1760	±6,0
S	от -50 до +1760	±5,0
B	от 250 до +1820	±5,0
J	от -210 до +1200	±2,5
T	от -200 до +400	±2,0
E	от -200 до +1000	±2,5
K	от -200 до +1370	±2,5
N	от -200 до +1300	±3,0
A-1	от 0 до + 2500	±3,0
A-2	от 0 до +1800	±3,0
A-3	от 0 до + 1800	±3,0
L	от -200 до +800	±2,5

Таблица 11 - Основные технические характеристики

Наименование параметра	Значение
Условия эксплуатации: - температура окружающей среды в нормальных условиях, °С - температура окружающей среды в рабочих условиях, °С - относительная влажность воздуха, % - атмосферное давление, кПа	от +15 до +25 от -40 до +60 от 5 до 98 от 84,0 до 106,7
Напряжение питания от источника постоянного тока, В	24 (от 18 до 30) 220 (от 120 до 370)
Напряжение питания от источника переменного тока, В	220 (от 85 до 264)
Частота переменного тока, Гц	50 (от 49 до 51)
Степень защиты, обеспечиваемая корпусом	IP 20
Время готовности к работе, с, не более	60

Таблица 12 - Показатели надежности

Наименование параметра	Значение
Среднее время наработки модулей на отказ: - REGUL R600, REGUL R500, REGUL R200, REGUL R050, ч, не менее	150000
- REGUL R500S, ч, не менее	200000
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 13 - Комплектность средств измерений

Наименование	Обозначение	Количество
Контроллер   программируемый   логический REGUL	РГДП.424359.004.0ХХ	1 шт.
Руководства по эксплуатации (опционально)	РГДП.424359.004.0ХХ РЭ	1 экз.
Паспорт (на каждый модуль)	РГДП.424359.004.0ХХ ПС	1 экз.
XX - код модели контроллера. Например, для REGUL R500 значение XX а для REGUL R050 значение XX=05.	=5, для REGUL R500S значение XX=5S,

Сведения о методиках (методах) измерений

приведены в пункте РГДП.424359.004.005 РЭ;	1.5	«Устройство	и	работа»	руководства	по	эксплуатации
приведены в пункте РГДП.424359.004.02 РЭ;	1.5	«Устройство	и	работа»	руководства	по	эксплуатации
приведены в пункте РГДП.424359.004.058 РЭ;	1.5	«Устройство	и	работа»	руководства	по	эксплуатации
приведены в пункте РГДП.424359.004.05 РЭ;	1.5	«Устройство	и	работа»	руководства	по	эксплуатации
приведены в пункте	1.5	«Устройство	и	работа»	руководства	по	эксплуатации

РГДП.424359.004.06 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140^-16 до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

РГДП.424359.004 ТУ Контроллеры программируемые логические REGUL. Технические условия

Правообладатель

Общество с ограниченной ответственностью «РегЛаб»

(ООО «РегЛаб»)

ИНН 6658551752

Юридический адрес: 620149, Российская Федерация, г. Екатеринбург, ул. Зоологическая, стр. 9, оф/эт 306/2

Телефон/факс: +7 (343) 270-23-35

E-mail: info@reglab.ru

Изготовитель

Общество с ограниченной ответственностью «РегЛаб»

(ООО «РегЛаб»)

ИНН 6658551752

Юридический адрес: 620149, Российская Федерация, г. Екатеринбург, ул. Зоологическая, стр. 9, оф/эт 306/2

Адрес места осуществления деятельности: 620085, Российская Федерация, г. Екатеринбург, ул. Дорожная, 37

Телефон/факс: +7 (343) 270-23-35

E-mail: info@reglab.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

27         января             лг       12^

от «____»_______ 2026 г. №____

Лист № 1 Регистрационный № 61891-15                                        Всего листов 23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

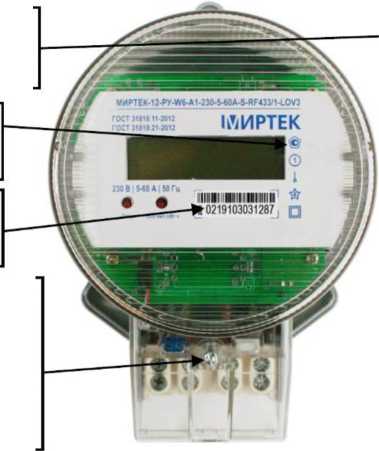

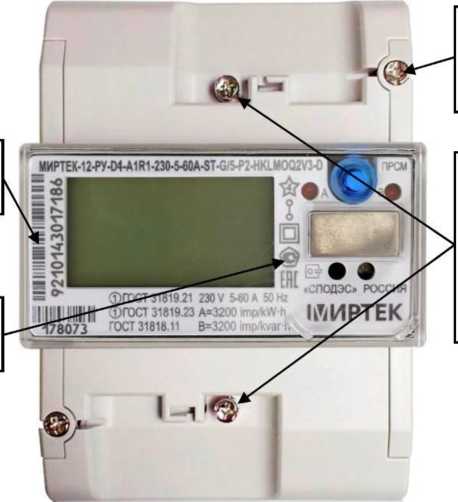

Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-12-РУ»

Назначение средства измерений

Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-12-РУ» (далее - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов напряжения и тока в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали. Учет электроэнергии для исполнений с двумя измерительными элементами может производиться по большему значению или только по фазной цепи в зависимости от настроек.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть», либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «Il^In», кнопку для ручного переключения режимов индикации «Просмотр».

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).

В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), отдельные гальванически развязанные от сети дискретные выходы, отдельные гальванически развязанные от сети дискретные входы.

Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.

Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов

удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже. Структура условного обозначения

МИРТЕК-12- _- ХХ _- Х _- ХХХ _- ХХ _- Х _- ХХ _- Х _- ХХХХ _- ХХХХ _- Х _- ХХХХХ _РУ ^- _Х ^{- -} _Х ^- _Х ^- _Х ^- _Х ^- _Х ^- _Х ^- _Х ^- _Х ^- _Х

@ Тип счетчика @ Тип корпуса

W1 - для установки на щиток, модификация 1

W2 - для установки на щиток, модификация 2

W3 - для установки на щиток, модификация 3

W6 - для установки на щиток, модификация 6

W6b - для установки на щиток, модификация 6b

W9 - для установки на щиток, модификация 9

D1 - для установки на DIN-рейку, модификация 1

D4 - для установки на DIN-рейку, модификация 4

D5 - для установки на DIN-рейку, модификация 5

D17 - для установки на DIN-рейку, модификация 17

SP1 - для установки на опору ЛЭП, модификация 1

SP2 - для установки на опору ЛЭП, модификация 2

SP3 - для установки на опору ЛЭП, модификация 3

SP17 - для установки на опору ЛЭП, модификация 17 @ Модификация счетчика

n, где n - символ, обозначающий модификацию счетчика

- (нет символа) - описание модификации не указывается @ Класс точности

A1 - класс точности 1 по ГОСТ 31819.21

A1R1 - класс точности 1 по ГОСТ 31819.21и класс точности 1 по ГОСТ 31819.23

A1R2 - класс точности 1 по ГОСТ 31819.21и класс точности 2 по ГОСТ 31819.23 @ Номинальное напряжение

220 - 220 В

230 - 230 В @ Базовый ток

5 - 5 А

10 - 10 А @ Максимальный ток

50А - 50 А

60А - 60 А

80А - 80 А

100А - 100 А

® Количество и тип измерительных элементов

S - один шунт в фазной цепи тока

SS - два шунта в фазной цепи тока и цепи тока нейтрали

ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

TT - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали ® Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса @) Дополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

MOD/n - универсальный интерфейс для подключения сменного модуля связи, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

(Нет символа) - интерфейс отсутствует

@ Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

Pn, где n - номер модификации поддерживаемых протоколов обмена

@ Дополнительные функции

B - базовое исполнение

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической энергии

O - оптопорт

Qn - дискретный выход, где n - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n - номер модификации электронных пломб

W/n - дополнительный датчик для фиксации воздействия на счетчик, где n - номер модификации датчика (для модификации 1 номер допускается не указывать)

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)

(Нет символа) - дополнительные функции отсутствуют

@ Количество направлений учёта электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

@ Условия эксплуатации

(Нет символа) - температура окружающей среды от -40 до 70 °С

F - температура окружающей среды от -45 до 85 °С

F2 - температура окружающей среды от - 50 до 85 °С

F3 - температура окружающей среды от - 55 до 85 °С

Перечни номеров, обозначающих модификации счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций счетчиков, поддерживаемых протоколов передачи данных (МИРТ, МИРТЕК, СПОДЭС, ПИРС и т.д.), модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера модификации счетчиков не влияет на функциональные и метрологические характеристики. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

В счетчиках в корпусах SP1, SP2, SP3, SP17 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «В», оснащены:

• - датчиком магнитного поля;

• - реле управления нагрузкой в цепи тока;

• - подсветкой индикатора, кроме счетчиков в корпусных исполнениях для установки на опору ЛЭП;

• - измерением параметров качества электрической энергии;

• - оптопортом;

• - электронными пломбами на корпусе, крышке зажимов и сменном модуле связи.

Счетчики, у которых в условном обозначении присутствует символы «В» или «K», оснащены встроенным контактором и дополнительно позволяют:

• -  организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

• - отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

• - подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.

Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).

Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

Счетчики, у которых в условном обозначении присутствует символы «В» или «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифных программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.

Счетчики обеспечивают учет:

• - текущего времени и даты;

• - количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;

• - профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);

• - количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).

Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).

Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение и вычисление следующих параметров:

• - фазного напряжения;

• - положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - фазного тока;

• - тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

• - разности фазного тока и тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

• - частоты сети;

• - отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - активной мощности;

• - реактивной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);

• - полной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);

- коэффициента мощности.

Счетчики, у которых в условном обозначении присутствует символ «В», дополнительно обеспечивают измерение и вычисление следующих параметров:

- фазного напряжения;

- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- фазного тока;

- тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

- разности фазного тока и тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

- частоты сети;

- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- активной мощности;

- реактивной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);

- полной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);

- коэффициента мощности.

- длительности провала напряжения (только счетчики с символом «Z» в условном обозначении, подключенные к источнику резервного питания);

- длительности перенапряжения;

- длительности прерывания напряжения (только счетчики с символом «Z» в условном обозначении, подключенные к источнику резервного питания);

- остаточного напряжения провала напряжения (только счетчики с символом «Z» в условном обозначении, подключенные к источнику резервного питания);

- максимального значения перенапряжения.

Для параметров положительного и отрицательного отклонения напряжения, отклонения частоты выполняется оценка соответствия нормам указанным в ГОСТ 32144-2013.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

• - адреса счетчика (от 1 до 65000);

• - текущего времени и даты;

• - величины суточной коррекции хода часов;

• - разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

• - 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

• - до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

• - пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.

Знак поверки, в виде оттиска поверительного клейма, наносится на счетчик.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой панели счетчика.

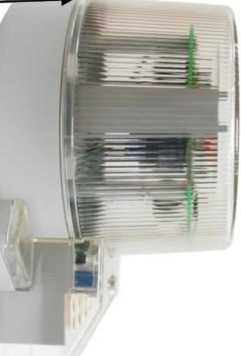

Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведен на рисунках 1 -14. Общий вид дистанционного индикаторного устройства приведен на рисунке 15.

1ЛИРТЕК •Ill'll! IIIIIIIIII

§02101057285=

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском знака поверки

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид счетчика в корпусе типа W1

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Рисунок 2 - Общий вид счетчика в корпусе типа W2

Место установки пломбы с оттиском знака поверки

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место нанесения заводского номера

Место нанесения заводского номера

2022 А=800 impAWЦ ГОСТ 230V S-100A 8=800JmpAvar h ©ГОСТ 50HZ ГОСТ-318'18.11 1ЛИРТЕК р Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного

доступа

Рисунок 11 - Общий вид счетчика в корпусе типа SP1

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Рисунок 13 - Общий вид счетчика в корпусе типа SP3

Программное обеспечение

Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО счетчиков

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MT1	MT2	MT3	MT4
Номер версии (идентификационный номер) ПО, не ниже	1.0	1.0	1.0	1.0
Цифровой идентификатор ПО	4СВ9	254A	3AC6	54AD
Алгоритм вычисления цифрового идентификатора ПО	CRC	CRC	CRC	CRC

По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

аблица 2 - Классы точности счетчиков

Символы в условном обозначении	Класс точности при измерении энергии
	активной	реактивной
A1	1	-
A1R1	1	1
A1R2	1	2

Максимальные значения стартовых токов счетчиков в зависимости от класса точности приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

	Класс точности счетчика
	1 по ГОСТ 31819.21-2012	1 по ГОСТ 31819.23-2012	2 по ГОСТ 31819.23-2012
Стартовый ток	0,0025 1б	0,0025 1б	0,005 1б

Пределы допускаемых погрешностей при измерении напряжения, тока, частоты, мощности, коэффициента мощности (для счетчиков с символами «В» или «М» в условном обозначении) указаны в таблице 4. Точность вычисления отклонения частоты зависит от точности измерения частоты, точность вычисления положительного и отрицательного отклонения напряжения зависит от точности измерения напряжения, точность вычисления разности фазного тока и тока нейтрали зависит от точности измерения тока, точность вычисления остаточного напряжения провала напряжения зависит от точности измерения напряжения, точность вычисления максимального значения перенапряжения зависит от точности измерения напряжения.

аблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии

Параметр	Пределы допускаемой погрешности измерений: абсолютной Д, относительной 6
Частота, Гц	±0,05 (Д)
Активная мощность, % - в диапазоне 0,051б < I < 0,11б - в диапазоне 0,11б < I < 1макс	±1,5 (6) ±1 (6)
Реактивная мощность, % - в диапазоне 0,051б < I < 0,11б - в диапазоне 0,11б < I < Мкс	±1,5 (6) ±1 (6)

Продолжение таблицы 4

Параметр	Пределы допускаемой погрешности измерений: абсолютной Д, относительной 6
Полная мощность, % - в диапазоне 0,051б < I < 0,11б	±1,5 (6)
- в диапазоне 0,11б < I < 1макс	±1 (6)
Среднеквадратическое значение фазного напряжения переменного тока, % - для счетчиков с символом «М»	±1 (6)
- для счетчиков с символом «В»	± 0,5 (6)
Среднеквадратическое значение силы переменного тока (фазный ток), % - в диапазоне 0,051б < I < 0,11б	±1,5 (6)
- в диапазоне 0,11б < I < Мкс	±1 (6)
Среднеквадратическое значение силы переменного тока (ток нейтрали), % - в диапазоне 0,05I6 < I < 0,Иб	±1,5 (6)
- в диапазоне 0,1 Тб < I < Мкс	±1 (6)
Коэффициент мощности, %	±2 (6)
Примечание - погрешности измерения нормируются для значений входных сигналов,
указанных в таблице 5

Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.

аблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное фазное напряжение Uhom, В	220; 230
Базовый ток I6, А	5; 10
Максимальный ток Imoxc, А	50; 60; 80; 100
Диапазон входных сигналов при измерении энергии: - сила тока - напряжение - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности	от 0,05I6 до IMakc (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц	50 ± 7,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут, с	±0,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с	±1
Пределы дополнительной температурной погрешности часов счетчика за интервал времени 1 сут, на каждый градус Цельсия, с	±0,15 (но суммарно не более, чем 4 с в диапазоне рабочих температур)

Продолжение таблицы 5

Наименование характеристики	Значение
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В: - для счетчиков с символом «М»	(от 0,75 до 1,2) Uhom
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D»	(от 0,55 до 1,3) Uhom
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	(от 0,55 до 1,3) Uhom
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключённых к источнику резервного питания	(от 0,05 до 1,3) Uhom
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	(от 0,05 до 1,3) Uhom
Диапазон измерений среднеквадратических значений силы переменного тока, А	от 0,051б до 1макс
Диапазон измерений отрицательного отклонения фазного напряжения, % - для счетчиков с символом «М»	от 0 до 25
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D»	от 0 до 45
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	от 0 до 45
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключённых к источнику резервного питания	от 0 до 90
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 90
Диапазон измерений положительного отклонения фазного напряжения, % - для счетчиков с символом «М»	от 0 до 20
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D»	от 0 до 30
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	от 0 до 30
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключённых к источнику резервного питания	от 0 до 30
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 30
Диапазон измерений коэффициента мощности	от -1 до 1
Диапазон входных сигналов при измерении мощности:
- сила тока	от 0,051б до 1макс
- напряжение, для счетчиков с символом «М»	(от 0,75 до 1,2) Uhom
- напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxx-D»	(от 0,55 до 1,3) Uhom
- напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	(от 0,55 до 1,3) Uhom
- коэффициент мощности	от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)

Продолжение таблицы 5

Наименование характеристики	Значение
Диапазон входных сигналов при измерении коэффициента мощности: - сила тока - напряжение, для счетчиков с символом «М» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxx-D» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	от 0,051б до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom

аблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт^ч) - в основном режиме - в режиме поверки	от 800 до 10000 от 800 до 1000000
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар^ч) - в основном режиме - в режиме поверки	от 800 до 10000 от 800 до 1000000
Количество десятичных знаков отсчетного устройства, не менее	8
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не более	0,01
Полная мощность, потребляемая каждой цепью тока при базовом токе, ВА, не более	0,3
Полная (активная) мощность, потребляемая каждой цепью напряжения, при номинальном значении напряжения, В^А (Вт), не более		10 (2)
Длительность хранения информации при отключении питания, лет, не менее - для счетчиков в корпусах W1, W2, W3, W6, W6b, W9, D1, D4, D5, SP1, SP2, SP3 - для счетчиков в корпусах D17, SP17		35 48
Срок службы батареи, лет, не менее		16
Число тарифов, не менее		4
Число временных зон, не менее		12
Глубина хранения значений электрической энергии на начало месяца, мес, не менее: - для счетчиков с символом «A1» - для счетчиков с символами «A1R1», «A1R2»		24 36
Глубина хранения значений электрической энергии на начало суток, сут, не менее: - для счетчиков с символом «A1» - для счетчиков с символами «A1R1», «A1R2»		93 128
Глубина хранения значений электрической энергии на начало интервала 30 мин, сут, не менее: - для счетчиков с символом «A1» - для счетчиков с символами «A1R1», «A1R2»		93 128

Продолжение таблицы 6

Наименование характеристики	Значение
Глубина хранения значений электрической энергии, потребленной за интервал 30 мин, сут, не менее: - для счетчиков с символом «A1»	93
- для счетчиков с символами «A1R1», «A1R2»	128
Интервал усреднения мощности для фиксации профиля нагрузки, мин1)	30
Глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут2), не менее:
- для счетчиков с символом «A1»	93
- для счетчиков с символами «A1R1», «A1R2»	128
Количество записей в журнале событий, не менее: - для счетчиков с символом «A1»	384
- для счетчиков с символами «A1R1», «A1R2»	1000
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012, не менее	1
Скорость обмена информацией по интерфейсам, бит/с, не менее	9600
Габаритные размеры (длинахширинахвысота), мм, не более Тип корпуса: - W1	196х121х60
- W2	182х125х55
- W3	201х118х74
- W6	209х128х104
- W6b	209х128х110
- W9	209х128х76
- D1	130х90х69
- D4	160х90х69
- D5	110х89х61
- D17	130х90х70
- SP1	240х165х77
- SP2	160х110х65
- SP3	180х165х77
- SP17	220x165x75
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +70
- температура окружающей среды, °С, для счетчиков с символом «F»	от -45 до +85
- температура окружающей среды, °С, для счетчиков с символом «F2»	от -50 до +85
- температура окружающей среды, °С, для счетчиков с символом «F3»	от -55 до +85
- относительная влажность, %	от 30 до 98
- атмосферное давление, кПа	от 70 до 106,7
Масса, кг, не более	1,5
1) По требованию заказчика возможна реализация настраиваемого интервала
усреднения мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин.
2) Минимальная глубина хранения профиля нагрузки при других значениях интервала
усреднения может быть рассчитана по формуле Dmuh = (1тек D3o)/30,	где 1тек - текущий
интервал усреднения мощности, мин; D30 - глубина хранения при интервале усреднения 30 мин, сут.	профиля нагрузки

аблица 7 - Показатели надежности

Наименование характеристики	Значение
Срок службы счетчика, лет, не менее - для счетчиков в корпусах W1, W2, W3, W6, W6b, W9, D1, D4, D5, SP1,	35
SP2, SP3 - для счетчиков в корпусах D17, SP17	48
Средняя наработка на отказ, ч, не менее - для счетчиков в корпусах W1, W2, W3, W6, W6b, W9, D1, D4, D5, SP1, SP2, SP3	350000
- для счетчиков в корпусах D17, SP17	480000

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки приведен в таблице 8.

аблица 8 - Комплект поставки счетчиков

Наименование	Обозначение	Количество	Примечание
Счетчик электрической энергии однофазный многофункциональный «МИРТЕК-12-РУ»	«МИРТЕК-12-РУ»	1 шт.	Исполнение соответствует заказу
Пломба свинцовая или пластиковая	-	1 - 3 шт.	В зависимости от типа корпуса, по согласованию с заказчиком может быть исключено из комплекта поставки
Леска пломбировочная или проволока пломбировочная	-	1 - 3 шт.	В зависимости от типа корпуса, по согласованию с заказчиком может быть исключено из комплекта поставки
Руководство по эксплуатации	РИТМ.411152.010РЭ	1 шт.	В электронном виде
Формуляр	РИТМ.411152.010Ф О	1 шт.	В бумажном виде, по согласованию с заказчиком может быть в электронном виде
Дистанционное индикаторное устройство	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки

Продолжение таблицы 8

Наименование	Обозначение	Количество	Примечание
Кронштейн для крепления на опоре ЛЭП	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП
Упаковка	-	1 шт.	Потребительская тара
Технологическое программное обеспечение	-	1 шт.	В электронном виде по отдельному заказу
Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте mirtekgroup.com и свободно доступны для загрузки.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации РИТМ.411152.010РЭ.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным многофункциональным «МИРТЕК-12-РУ»

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ IEC 61000-4-30-2017 «Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии»

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»

Приказ Росстандарта от 10.09.2025 № 1932 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»

Приказ Росстандарта от 26.09.2022 №2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

РИТМ.411152.010ТУ    Счетчики    электрической энергии однофазные

многофункциональные «МИРТЕК-12-РУ». Технические условия

Изготовители

Общество с ограниченной ответственностью «МИРТЕК»

(ООО «МИРТЕК»)

ИНН 6154125635

Адрес: 347927, Россия, Ростовская обл., г. Таганрог, Поляковское ш., 15-к Телефон/факс: +7 (8634) 34-33-33

E-mail: info@mirtekgroup.ru

Веб-сайт: mirtekgroup.com

Общество с ограниченной ответственностью «МИРТЕК»

(ООО «МИРТЕК»)

ИНН 2537127005

Адрес: 690074, Россия, Приморский край, г. Владивосток, ул. Снеговая, д. 42Д Телефон: +7 (423) 246-44-04

E-mail: info@mirtekgroup.ru

Веб-сайт: mirtekgroup.com

Общество с ограниченной ответственностью «РИМ-РУС» (ООО «РИМ-РУС»)

ИНН 6230078563

Юридический адрес: 390023, Рязанская обл., г.о. город Рязань, г. Рязань, пр-д Яблочкова, д. 5, к. 23, каб. 10

Адрес места осуществления деятельности: 390013, Рязанская обл., г.о. город Рязань, г. Рязань, ул. Товарный двор (станция Рязань-2), стр. 31

Телефон: +7 (4912) 47-70-61

E-mail: inforimruspr@mail.ru

Веб-сайт: рим-рус.рф

Общество с ограниченной ответственностью «Умный учет»

(ООО «Умный учет»)

ИНН 5904404045

Юридический адрес:614007, Пермский край, г.о. Пермский, г. Пермь, ул. Тимирязева, д.37, оф. 216

Адрес места осуществления деятельности: 614033, Пермский край, г.о. Пермский, г. Пермь, ул. Куйбышева 126

Телефон: +7 (342) 262-88-92

E-mail: corp@smart-metering.ru

Веб-сайт: умныйучет.рф

Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»)

ИНН 2635813531

Юридический адрес: 355037, Россия, Ставропольский край, г. Ставрополь, ул. Доваторцев, д.33А.

Адрес места осуществления деятельности: 347927, Россия, Ростовская обл., г. Таганрог, Поляковское ш., 15-к.

Телефон/факс: +7 (8652) 22-68-68

E-mail: info@mirtekgroup.ru

Веб-сайт: mirtekgroup.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: +7 (495) 544-00-00

Факс: +7 (495) 546-45-01

E-mail: info@rostest.ru

Веб-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »   января   2026 г. №    ^{12 3}

Лист № 1 Регистрационный № 90949-24                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока LZZBJ9-10K2TH

Назначение средства измерений

Трансформаторы тока LZZBJ9-10K2TH (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.

Описание средства измерений

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Трансформаторы состоят из магнитопровода с вторичными обмотками, которые залиты эпоксидной смолой. Количество вторичных обмоток - от одной до четырёх.

Конструкция трансформаторов - опорные с литой изоляцией.

Выводы первичной обмотки выведены в верхнюю часть литого корпуса в виде контактных площадок, каждая с отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбирования для исключения несанкционированного доступа.

Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

Знак поверки на трансформаторы не наносится. Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, наносится арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки.

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток 11ном, А	250;2500
Номинальный вторичный ток Ъном, А	1
Наибольший рабочий первичный ток, А	250;2500
Номинальная частота, Гц	50
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА	15; 30
Класс точности	5Р; 0,2
Номинальная предельная кратность вторичных обмоток для защиты Кном	20

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Масса, кг, не более	58
Габаритные размеры (длинахширинахвысота), мм, не более	470х196х289
Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность при комнатной температуре, %	от -60 до +55 95

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка до отказа, ч, не менее	175 200
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на табличку технических данных методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерения

Комплект поставки трансформаторов приведен в таблице 4.

Таблица 4 - Комплект поставки

Наименование	Обозначение	Количество, шт.
Трансформатор тока	LZZBJ9-10K2TH	1
Руководство по эксплуатации	-	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Общие сведения» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

Правообладатель

Dalian No.1 Instrument Transformer Co., Ltd., Китай

Адрес: No.29 Haiwan Road, Pulandian District, Dalian City, Liaoning, P.R.China

Изготовитель

Dalian No.1 Instrument Transformer Co., Ltd., Китай

Адрес: No.29 Haiwan Road, Pulandian District, Dalian City, Liaoning, P.R.China

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

ИНН 9729315781

Адрес: 119361, Москва, ул. Озерная, 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

В части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной

метрологии - Ростест»

(ФБУ «НИЦ ПМ-Ростест»)

ИНН 7727061249

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »   января   2026 г. №    ^{12 3}

Лист № 1 Регистрационный № 32696-12                                        Всего листов 19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ»

Назначение средства измерений

Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ» (далее - приборы) предназначены для измерений показателей качества электрической энергии в соответствии с ГОСТ 30804.4.30-2013, ГОСТ IEC 61000-4-30-2017 (раздел 4, пп. 5.1, 5.2, 5.3, 5.4, 5.5, 5.7, 5.8, 5.9, 5.11, 5.12) и ГОСТ 32144-2013 в однофазных, трёхфазных трёхпроводных и трёхфазных четырёхпроводных электрических сетях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия приборов основан на аналого-цифровом преобразовании входных сигналов напряжения и последующей их обработке, основанной на быстром преобразовании Фурье.

Приборы предназначены для автономной работы и работы в составе автоматизированных информационно-измерительных систем.

Приборы выполнены в изолированном корпусе. На лицевой панели приборов расположены дисплей для отображения результатов измерений и вспомогательной информации и клавиатура, позволяющая управлять работой приборов.

В нижней части корпуса приборов расположены винтовые клеммные соединители, предназначенные для подключения к измерительным цепям напряжения; соединители дополнительного входа электропитания для приборов модификаций с электропитанием от измерительных цепей; винтовые клеммные соединители для подключения питающих цепей для приборов модификаций с отдельным входом электропитания. Доступ к соединителям возможен только при снятой защитной крышке, которая пломбируется пользователем после выполнения необходимых подключений.

В верхней части корпуса приборов расположены соединители для подключения интерфейсных линий RS-232 и RS-485 и винтовые клеммные соединители для подключения к цепям управления. Доступ к соединителям возможен только при снятой защитной крышке, которая пломбируется пользователем после выполнения необходимых подключений.

Приборы выпускаются в модификациях, отличающихся наличием одного или двух каналов трёхфазных измерительных входов (фидеров), количеством измеряемых параметров, конструктивным исполнением, классом характеристик процесса измерений по ГОСТ 30804.4.30-2013 и ГОСТ IEC 61000-4-30-2017.

Каждый канал измерительных входов имеет три фазных измерительных входа напряжения и один общий измерительный вход, являющийся для фазных измерительных входов общей точкой.

Приборы в зависимости от модификации имеют следующее обозначение:

Ресурс - ПКЭ - Х. Х - ХХ-Х

Количество фидеров (1 или 2)________________________________________|

Обозначение номенклатуры измеряемых параметров

(цифра от 1 до 8)_________________________________________________________

Конструктивное исполнение:

ви - для монтажа в щит, с электропитанием от измерительных цепей;

вэ - для монтажа в щит, с отдельным входом электропитания;

ои - для навесного монтажа, с электропитанием от измерительных цепей;

оэ - для навесного монтажа, с отдельным входом

электропитания.___________________________________________________________

Класс характеристик процесса измерений по

ГОСТ 30804.4.30-2013 и ГОСТ IEC 61000-4-30-2017:

А - класс А;

S - класс S;

- отсутствие символа в данной позиции означает

не соответствие действующим стандартам.

Приборы в зависимости от модификации обеспечивают измерение показателей качества электрической энергии, приведённых в таблице 1.

Таблица 1

Измеряемый показатель качества электрической энергии	Модификация приборов
	Ресурс-ПКЭ-Х.1	Ресурс-ПКЭ-Х.2	Ресурс-ПКЭ-Х.3	Ресурс-ПКЭ-Х.4	Ресурс-ПКЭ-Х.5	Ресурс-ПКЭ-Х.7	Ресурс-ПКЭ-1.8
1	2	3	4	5	6	7	8
Установившееся отклонение напряжения dUy	+	+	+	+	+	+	+
Отклонение частоты Л/	+	+	+	+	+	+	+
Коэффициент несимметрии напряжений по обратной последовательности К2и	+	+	+	+	+	+	+
Коэффициент несимметрии напряжений по нулевой последовательности Кои	+	+	+	+	+	+	+
Коэффициент искажения синусоидальности кривой напряжения Ки	-	+	+	+	+	+	+
Коэффициент «-ой гармонической составляющей напряжения Ки(п)	-	-	-	+	+	+	+
Длительность провала напряжения Л^	-	-	+	+	+	+	+
Глубина провала напряжения 5ип	-	-	+	+	+	+	+
Длительность временного перенапряжения Л^ери	-	-	+	+	+	+	+
Коэффициент временного перенапряжения Кпер и	-	-	+	+	+	+	+
Кратковременная доза фликера Pst	-	-	-	-	+	+	+
Длительная доза фликера Pit	-	-	-	-	+	+	+

Продолжение таблицы 1

1	2	3	4	5	6	7	8
Отрицательное отклонение напряжения 5U(-)	-	-	-	-	-	+	+
Положительное отклонение напряжения 5U(+)	-	-	-	-	-	+	+
Коэффициент m-ой интергармонической составляющей напряжения Kuig(m)	-	-	-	-	-	+	+
Параметры быстрого изменения напряжения	-	-	-	-	-	-	+

Ограничение доступа к местам настройки (регулировки) осуществляется путём установки пломб. На приборы для монтажа в щит (модификации «Ресурс-ПКЭ-Х.Х-вХ-Х») устанавливаются две пломбы-наклейки, закрывающие винты крепления корпуса приборов: пломба-наклейка с нанесением знака поверки устанавливается на верхней панели корпуса приборов, пломба-наклейка изготовителя устанавливается на нижней панели корпуса приборов. На приборы для навесного монтажа (модификации «Ресурс-ПКЭ-Х.Х-оХ-Х») при снятых защитных крышках (крышках клеммных отделений) устанавливаются две мастичные пломбы на винты крепления корпуса приборов: пломба с нанесением знака поверки устанавливается в верхней части корпуса приборов, пломба изготовителя устанавливается в нижней части корпуса приборов.

Ограничение доступа к соединителям после выполнения необходимых подключений приборов для навесного монтажа (модификации «Ресурс-ПКЭ-Х.Х-оХ-Х») осуществляется путём пломбирования защитных крышек пользователем (энергоснабжающей организацией) с помощью навесных пломб, устанавливаемых на проволоке, проходящей через отверстия в корпусе и защитной крышке приборов.

Заводской номер наносится на маркировочную табличку, прикрепленную к боковой или задней панели приборов, любым технологическим способом в виде цифрового кода.

Общий вид приборов для монтажа в щит (модификации «Ресурс-ПКЭ-Х.Х-вХ-Х») с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа средств измерений и места нанесения заводского номера представлен на рисунке 1.

Общий вид приборов для навесного монтажа (модификации «Ресурс-ПКЭ-Х.Х-оХ-Х») с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа средств измерений и места нанесения заводского номера представлен на рисунке 2.

Место нанесения знака утверждения типа средств измерений

Рисунок 2 - Общий вид приборов для навесного монтажа

(модификации «Ресурс-ПКЭ-Х.Х-оХ-Х) с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа средств измерений и места нанесения заводского номера

Программное обеспечение

Идентификационные данные встроенного программного обеспечения приборов всех модификаций, кроме «Ресурс-ПКЭ-1.8-ХХ-Х», приведены в таблице 2.

Системное программное обеспечение (встроенное) приборов всех модификаций, кроме «Ресурс-ПКЭ-1.8-ХХ-Х», реализовано аппаратно и является метрологически значимым.

аблица 2

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер программного обеспечения)	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
Программа	pke_v44_m11	1.144/01.25	8ace 6d3c 00e9 c1cb	md5
«Ресурс-ПКЭ-1.1»			b021 c55f c61e b99d
Программа	pke_v44_m12	1.244/01.25	5472 2714 c93a d8f6	md5
«Ресурс-ПКЭ-1.2»			eb1e 33d6 5da4 f8c4
Программа	pke_v44_m13	1.344/01.25	4adf e00d 523e f209	md5
«Ресурс-ПКЭ-1.3»			3545 f24d 623c 2ea7
Программа «Ресурс-ПКЭ-1.4»	pke_v44_m14	1.444/01.25	621d 0091 712c 719f bc0b 4772 7e40 31ef	md5
Программа «Ресурс-ПКЭ-1.5»	pke_v44_m15	1.544/01.25	67f8 b2a1 5d09 6702 b037 d476 76f8 bbd5	md5
Программа «Ресурс-ПКЭ-2.1»	pke_v44_m21	2.144/01.25	c286 8920 46c2 f85a 2f35 1054 276a 1a65	md5
Программа «Ресурс-ПКЭ-2.2»	pke_v44_m22	2.244/01.25	d2a8 efab 2485 f7a3 15cb a61c 5d23 f183	md5
Программа	pke_v44_m23	2.344/01.25	8daa 70c4 d2a6 b0ab	md5
«Ресурс-ПКЭ-2.3»			35f6 b2af d7f0 a225
Программа	pke_v44_m24	2.444/01.25	4749 cea6 dc62 6d82	md5
«Ресурс-ПКЭ-2.4»			ddb0 3912 ccca 0f03
Программа	pke_v44_m25	2.544/01.25	24bc 98de fab5 9233	md5
«Ресурс-ПКЭ-2.5»			2023 2531 2223 2af7
Программа	pke_v04_m17_A	1.704/05.19	7e61 1208 16e2 9fa6	md5
«Ресурс-ПКЭ-1.7-А»			ba84 0cc1 c24f 783a
Программа	pke_v04_m17_S	1.704/05.19	9988 554b 1871 c159	md5
«Ресурс-ПКЭ- 1.7-S»			195d e04c bbc6 189f

Встроенное программное обеспечение приборов модификаций «Ресурс-ПКЭ-1.8-ХХ-Х» состоит из двух взаимодействующих модулей. Первый модуль реализует функции, связанные с вычислением значений измеряемых приборами параметров, и является метрологически значимой частью программного обеспечения. Второй модуль обеспечивает интерфейс пользователя.

Идентификационные данные метрологически значимой части встроенного программного обеспечения приборов модификаций «Ресурс-ПКЭ-1.8-ХХ-Х» приведены в таблице 3.

Таблица 3

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	EMR.ldr
Номер версии (идентификационный номер) программного обеспечения	05.19
Цифровой идентификатор программного обеспечения	ed2bf3bbd28cb4af9f5ce86b45479f51
Алгоритм вычисления цифрового идентификатора программного обеспечения	md5

Встроенное программное обеспечение приборов может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

Внешнее программное обеспечение «Конфигуратор ПКЭ» и «Конфигуратор ПКЭ-4-30» устанавливается на компьютер с операционной системой Windows и предназначено для настройки работы приборов по интерфейсам RS-232 и RS-485. Внешнее программное обеспечение «Ресурс-Астра» устанавливается на компьютер с операционной системой Windows или Linux и предназначено для настройки работы приборов и сбора данных с приборов по интерфейсам RS-232 и RS-485, отображения и сохранения данных на компьютере.

Назначение программного обеспечения для различных модификаций приборов приведено в таблице 4.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.

Таблица 4

Наименование программного обеспечения	Модификация приборов
Программа «Ресурс-ПКЭ-1.1»	«Ресурс-ПКЭ-1.1-ХХ»
Программа «Ресурс-ПКЭ-1.2»	«Ресурс-ПКЭ-1.2-ХХ»
Программа «Ресурс-ПКЭ-1.3»	«Ресурс-ПКЭ-1.3-ХХ»
Программа «Ресурс-ПКЭ-1.4»	«Ресурс-ПКЭ-1.4-ХХ»
Программа «Ресурс-ПКЭ-1.5»	«Ресурс-ПКЭ-1.5-ХХ»
Программа «Ресурс-ПКЭ-2.1»	«Ресурс-ПКЭ-2.1-ХХ»
Программа «Ресурс-ПКЭ-2.2»	«Ресурс-ПКЭ-2.2-ХХ»
Программа «Ресурс-ПКЭ-2.3»	«Ресурс-ПКЭ-2.3-ХХ»
Программа «Ресурс-ПКЭ-2.4»	«Ресурс-ПКЭ-2.4-ХХ»
Программа «Ресурс-ПКЭ-2.5»	«Ресурс-ПКЭ-2.5-ХХ»
Программа «Ресурс-ПКЭ-1.7-А»	«Ресурс-ПКЭ-Х.7-ХХ-А»
Программа «:Ресурс-ПКЭ-1.7^»	«Ресурс-ПКЭ-Х.7-ХХ^»
Программа «Конфигуратор ПКЭ»	«Ресурс-ПКЭ-Х.1 -ХХ», «Ресурс-ПКЭ-Х.2-ХХ», «Ресурс-ПКЭ-Х.3-ХХ», «Ресурс-ПКЭ-Х.4-ХХ», «Ресурс-ПКЭ-Х.5-ХХ»
Программа «Конфигуратор ПКЭ-4-30»	«Ресурс-ПКЭ-Х.7-ХХ-Х», «Ресурс-ПКЭ-1.8-ХХ-Х»
Программное обеспечение «Ресурс-Астра»	«Ресурс-ПКЭ-Х.7-ХХ-Х», «Ресурс-ПКЭ-1.8-ХХ-Х»

Метрологические и технические характеристики

Номинальное значение измеряемого фазного/междуфазного напряжения Uhom для всех модификаций приборов, кроме «Ресурс-ПКЭ-1.8-ХХ-Х»:

• - (100/7з)/100 В;

• - 220/(220-73 ) В.

Номинальное значение измеряемого фазного/междуфазного напряжения Uhom для модификаций «Ресурс-ПКЭ-1.8-ХХ-Х»:

• - от 220/(220-73 ) до 240/(240-73 ) В - при непосредственном подключении;

• - от (100/73 )/100 до (110/73 )/110 В - при использовании внешних измерительных преобразователей (трансформаторов) напряжения.

Диапазоны измерений и пределы допускаемых основных погрешностей для всех модификаций приборов, кроме «Ресурс-ПКЭ-Х.7-ХХ-Х» и «Ресурс-ПКЭ-1.8-ХХ-Х», приведены в таблице 5.

Диапазоны  измерений  и  пределы  допускаемых  основных  погрешностей

для модификаций «Ресурс-ПКЭ-Х.7-ХХ-Х» приведены в таблице 6.

Диапазоны  измерений  и  пределы  допускаемых  основных  погрешностей

для модификаций «Ресурс-ПКЭ-1.8-ХХ-Х» приведены в таблице 7.

Измеряемые параметры, приведённые в таблицах 5, 6 и 7, относятся к фазным и междуфазным напряжениям.

Пределы допускаемой дополнительной температурной погрешности для модификаций «Ресурс-ПКЭ-Х.Х-ХХ» при измерении среднеквадратического значения напряжения U, установившегося отклонения напряжения 5 Uy, коэффициентов несимметрии по нулевой Кои и обратной последовательности K2U составляют 0,5 пределов основной погрешности на каждые 10 °С изменения температуры окружающей среды от нормального значения.

Пределы допускаемой дополнительной температурной погрешности для модификаций «Ресурс-ПКЭ-Х.7-ХХ-А» при измерении параметров 1-8, 13, 15 таблицы 6 составляют 0,5 пределов основной погрешности на каждые 10 °С изменения температуры окружающей среды от нормального значения.

Пределы допускаемой дополнительной температурной погрешности для модификаций «Ресурс-ПКЭ-Х.7-ХХ^» при измерении параметров 1-4, 7, 8 таблицы 6 составляют 0,5 пределов основной погрешности на каждые 10 °С изменения температуры окружающей среды от нормального значения.

Таблица 5

Измеряемый параметр	Диапазон измерений	Пределы допускаемой основной погрешности (абсолютной A; относительной 5, %)	Примечание
1 Среднеквадратическое значение напряжения U, В!)	От 0,8- Uhom дО 1,2- Uhom	±0,2 (5)	-
2 Установившееся отклонение напряжения 5 Uy, %2)	от -20 до +20	±0,2 (A)	-
3 Частота f, Гц	от 45 до 55	±0,02 (A)	-
4 Отклонение частоты Af Гц	от -1 до +1	±0,02 (A)	-
5 Коэффициент несимметрии напряжений по обратной последовательности K2U, %	от 0 до 10	±0,2 (A)	-

таблицы 5

Измеряемый параметр	Диапазон измерений	Пределы допускаемой основной погрешности (абсолютной Д; относительной 5, %)	Примечание
6 Коэффициент несимметрии напряжений по нулевой последовательности Кои, %	от 0 до 10	±0,2 (Д)	-
7 Коэффициент искажения синусоидальности кривой напряжения Ки, %	от 0 до 30	±0,10 (Д)	Ки < 1,0
		±10,0 (5)	Ки > 1,0
8 Коэффициент п-ой гармонической составляющей напряжения Ки(п), %	от 0 до 15	±0,05 (Д)	Ки(п) < 1,0
		±5,0 (5)	Ки(п) > 1,0
9 Длительность провала напряжения Д/п, c	от 0,01 до 60,00	±0,01 (Д)	-
10 Глубина провала напряжения 5 Uh, %	от 10 до 100	±1 (Д)	-
11 Длительность временного перенапряжения Д/пери, с	от 0,01 до 60,00	±0,01 (Д)	-
12 Коэффициент временного перенапряжения Кпери, отн.ед.	от 1,1 до 1,5	±0,01 (Д)	-
13 Кратковременная доза фликера Pst, отн.ед.	от 0,3 до 20,0	±5 (5)	-
14 Длительная доза фликера Pit, отн.ед.	от 0,3 до 20,0	±5 (5)	-
15 Интервал времени (ход часов), с/сут	-	±2	-

Пр имечания

¹⁾ Среднеквадратическое значение напряжения переменного тока, напряжения основной частоты, напряжения прямой последовательности.

²⁾ Установившееся отклонение напряжения основной частоты и напряжения прямой последовательности.

Таблица 6

Измеряемый параметр	Диапазон измерений	Пределы допускаемой основной погрешности (абсолютной A; относительной 5, %; приведённой у, %)	Примечание	Класс характеристик процесса измерений по ГОСТ 30804.4.30, ГОСТ IEC 61000-4-30
1 Среднеквадратическое значение напряжения U, В1)	от 0,1' Uном до 1,5' ином	±0,1 (у)	Пределы допускаемой погрешности у относительно ином	А
	от 0,2 • Uном до 1,2' ином	±0,2 (у)		S
2 Отрицательное отклонение напряжения 5и(-), %	от 0 до 90	±0,1 (A)	-	А
	от 0 до 80	±0,2 (A)		S
3 Положительное отклонение напряжения 5и(+), %	от 0 до 50	±0,1 (A)	-	А
	от 0 до 20	±0,2 (A)		S
4 Установившееся отклонение напряжения 5 Uy, %2)	от -20 до +20	±0,2 (A)	-	А, S
5 Частота f, Гц	от 42,5 до 57,5	±0,01 (A)	-	А
		±0,02 (A)		S
6 Отклонение частоты Af, Гц	от -7,5 до +7,5	±0,01 (A)	-	А
		±0,02 (A)		S
7 Коэффициент несим-метрии напряжений по обратной последовательности К2и, %	от 0 до 20	±0,15 (A)	-	А
		±0,2 (A)		S4)
8 Коэффициент несим-метрии напряжений по нулевой последовательности Кои, %	от 0 до 20	±0,15 (A)	-	А
		±0,2 (A)		S4)
9 Коэффициент искажения синусоидальности кривой напряжения Ки, %	от 0,5 до 30,0	±(0,10-ином/и(1)) (A)	Ки < ином/и(1)	А, S
		±10,0 (5)	Ки > ином/и(1)
10 Коэффициент «-ой гармонической составляющей напряжения Ки(п), %	от 0,1 до 20,0	±(0,05-ином/и(1)) (A)	Ки(п) < ином/и(1)	А, S
		±5,0 (5)	Ки(п)   ином/и(1)

П Продолжение таблицы 6

Измеряемый параметр	Диапазон измерений	Пределы допускаемой основной погрешности (абсолютной Л; относительной b, %; приведённой у, %)	Примечание	Класс характеристик процесса измерений по ГОСТ 30804.4.30, ГОСТ IEC 61000-4-30
11 Коэффициент m-ой интергармонической составляющей напряжения Kuig(m), %	от 0,1 до 15,0	±(0,05-ином/и<1)) (А)	Kuig(m) < ином/и(1)	А, S
		±5,0 (5)	Kuig(m)   ином/и(1)
12 Длительность провала и прерывания напряжения А^, c	от 0,01 до 60,00	±Т (А)	T = 1/f	А, S
13 Глубина провала напряжения 5U^, %	от 10 до 100	±0,2 (А)	-	А
		±1 (А)		S
14 Длительность временного перенапряжения А/иери, с	от 0,01 до 60,00	±T (А)	T = 1/f	А, S
15 Коэффициент временного перенапряжения Кпери, отн.ед.	от 1,1 до 1,5	±0,002 (А)	-	А
		±0,01 (А)		S
16 Кратковременная доза фликера Pst, отн.ед.	от 0,2 до 10,0	±5 (5)	-	А
	от 0,3 до 10,0			S
17 Длительная доза фликера Pit, отн.ед.	от 0,2 до 10,0	±5 (5)	-	А
	от 0,3 до 10,0			S
18 Время, с3)	-	±0,02	При синхронизации с помощью GPS-приёмника	А
19 Интервал времени (ход часов), с/сут	-	±1	Без синхронизации с помощью GPS-приёмника	А
		±2	-	S

Пр имечания

U(i) - среднеквадратическое значение напряжения основной частоты.

¹⁾ Среднеквадратическое значение напряжения переменного тока, напряжения

основной частоты, напряжения прямой последовательности.

• ²⁾ Установившееся отклонение напряжения основной частоты и напряжения прямой последовательности.

• ³⁾ Погрешность измерения текущего времени прибора определяется по отношению к времени «Национальной шкалы координированного времени Российской Федерации UTC (SU)».

• ⁴⁾ По ГОСТ 30804.4.30-2013.

Таблица 7

Измеряемый параметр	Диапазон измерений	Пределы допускаемой погрешности (пределы допускаемой основной погрешности)1): абсолютной A; относительной 5, %; приведённой у, %	Примечание	Класс характеристик процесса измерений по ГОСТ 30804.4.30, ГОСТ IEC 61000-4-30
1 Среднеквадратическое значение напряжения U, В2)	от 0,1' Uном до 1,5' ином	±0,1 (у)	Пределы допускаемой погрешности у относительно ином	A
	от 0,2 • Uном до 1,2' ином	±0,2 (у)		S
2 Отрицательное отклонение напряжения 5и(-), %	от 0 до 90	±0,1 (A)	-	A
	от 0 до 80	±0,2 (A)		S
3 Положительное отклонение напряжения 5и(+), %	от 0 до 50	±0,1 (A)	-	A
	от 0 до 20	±0,2 (A)		S
4 Установившееся отклонение напряжения 5 Uy, %3)	от -20 до +20	±0,2 (A)	-	А, S
5 Частота f, Гц4)	от 42,5 до 57,5	±0,01 (A)	-	A
		±0,02 (A)		S
6 Отклонение частоты Af Гц4)	от -7,5 до +7,5	±0,01 (A)	-	A
		±0,02 (A)		S
7 Коэффициент несим-метрии напряжений по обратной последовательности К2и, %	от 0 до 20	±0,15 (A)	-	A, S
8 Коэффициент несим-метрии напряжений по нулевой последовательности Кои, %	от 0 до 20	±0,15 (A)	-	A, S
9 Коэффициент искажения синусоидальности кривой напряжения (суммарный коэффициент гармонических подгрупп) Ки, %	от 0,5 до 30,0	±(0,10-ином/и(1)) (A)	Ки < ином/и(1)	A 7), S 7)
		±10,0 (5)	Ки > ином/и(1)

Продолжение таблицы 7

Измеряемый параметр	Диапазон измерений	Пределы допускаемой погрешности (пределы допускаемой основной погрешности)1): абсолютной Л; относительной 5, %; приведённой у, %	Примечание	Класс характеристик процесса измерений по ГОСТ 30804.4.30, ГОСТ IEC 61000-4-30
10 Коэффициент «-ой гармонической составляющей напряжения Ки(п), %5)	от 0,1 до 20,0	±(0,05-ином/и<1)) (Л)	Ки(«) < Uiiini/Uri)	a7), s7)
		±5,0 (5)	Ки(«) > Uiiini/Uri)
11 Коэффициент m-ой интергармонической составляющей напряжения Kuig(m), %6)	от 0,1 до 15,0	±(0,05-ином/и(1>) (Л)	Kuig(m) < ином/и(1)	a7), s7)
		±5,0 (5)	Kuig(m) > ^ом/^)
12 Длительность провала и прерывания напряжения Л?п, c	от 0,01 до 60,00	±Т (Л)	T = 1/f	A, S
13 Глубина провала напряжения 5ип, %	от 10 до 100	±0,2 (Л)	-	A
		±1 (Л)		S
14 Длительность перенапряжения Л/цери, с	от 0,01 до 60,00	±Т (Л)	T = 1/f	A, S
15 Коэффициент перенапряжения Кпери, отн.ед.	от 1,1 до 1,5	±0,002 (Л)	-	A
		±0,01 (Л)		S
16 Кратковременная доза фликера Pst, отн.ед.	от 0,2 до 10,0	±5 (5)	Pst > 1	A 8), S 8)
		±5 (у)	Pst < 1 Пределы допускаемой погрешности у относительно значения, равного 1
17 Длительная доза фликера Plt, отн.ед.	от 0,2 до 10,0	±5 (5)	Pit > 1	A 8), S 8)
		±5 (у)	Ph < 1 Пределы допускаемой погрешности у относительно значения, равного 1
18 Максимальное значение быстрого изменения напряжения Литах, В	от 0,01-ином до 0 5U 9) 0,5 ином	±0,2 (у)	Пределы допускаемой погрешности у относительно ином	А
		±1 (у)		S

Продолжение таблицы 7

Измеряемый параметр	Диапазон измерений	Пределы допускаемой погрешности (пределы допускаемой основной погрешности)1): абсолютной A; относительной 5, %; приведённой у, %	Примечание	Класс характеристик процесса измерений по ГОСТ 30804.4.30, ГОСТ IEC 61000-4-30
19 Значение быстрого изменения напряжения AUss, В	от 0,01-ином до 0 5-U 9) 0,5 ином	±0,2 (у)	Пределы допускаемой погрешности у относительно ином	А
		±1 (у)		S
20 Относительное максимальное значение быстрого изменения напряжения 5 Umax, %10)	от 1 до 509)	±0,2 (A)	-	А
		±1 (A)		s
21 Относительное значение быстрого изменения напряжения 5 Uss, %10)	от 1 до 509)	±0,2 (A)	-	А
		±1 (A)		S
22 Длительность быстрого изменения напряжения At, с	от 0,02 до 60,00	±T (A)	T = 1/f	A, S
23 Время	-	±0,02 с (A)	При синхронизации времени	A
24 Интервал времени (ход часов)	-	±1 с/сут	Без синхронизации времени	A
		±2 с/сут	-	S

Продолжение таблицы 7

Измеряемый параметр	Диапазон измерений	Пределы допускаемой погрешности (пределы допускаемой основной погрешности)1): абсолютной A; относительной 5, %; приведённой у, %	Примечание	Класс характеристик процесса измерений по ГОСТ 30804.4.30, ГОСТ IEC 61000-4-30
1) Для измеряемых параметров, для которых установлены пределы допускаемой дополнительной погрешности, в настоящей таблице приведены пределы допускаемой основной погрешности; для измеряемых параметров, для которых пределы допускаемой дополнительной погрешности не установлены, приведены пределы допускаемой погрешности. 2) Среднеквадратическое значение напряжения переменного тока с учетом гармоник и интергармоник U, среднеквадратическое значение напряжения основной частоты U(1), среднеквадратическое значение напряжения прямой последовательности U1. 3) Установившееся отклонение напряжения основной частоты dU(i), установившееся отклонение напряжения прямой последовательности 5U1 и отклонение среднеквадратического значения напряжения с учетом гармоник и интергармоник 5U. 4) Частота и отклонение частоты измеряются на интервале времени 10 с или 20 с в зависимости от настройки прибора. 5) Порядок гармонической составляющей n от 2 до 50. 6) m до 50 порядка. 7) Класс I по ГОСТ 30804.4.7-2013. 8) Класс F1 по ГОСТ IEC 61000-4-15-2014. 9) При установленном минимальном пороговом значении провала напряжения (50 % ином) или максимальном пороговом значении перенапряжения (150 % ином). Верхнее значение диапазона измерений AUmax, SUmax, AUss, SUss определяется установленными пороговыми значениями провала напряжения и перенапряжения. 10) Относительное максимальное значение быстрого изменения напряжения 5 Umax и относительное значение быстрого изменения напряжения 5 Uss - отношение AUmax и AUss соответственно к номинальному значению напряжения ^ом, выраженное в процентах.

Пределы допускаемой дополнительной температурной погрешности для модификаций «Ресурс-ПКЭ-1.8-ХХ-А» при измерении параметров 1-8, 13, 15, 18-21 таблицы 7 составляют 0,5 пределов основной погрешности на каждые 10 °С изменения температуры окружающей среды от нормального значения.

Пределы допускаемой дополнительной температурной погрешности для модификаций «Ресурс-ПКЭ-1.8-ХХ^» при измерении параметров 1-8 таблицы 7 составляют 0,5 пределов основной погрешности на каждые 10 °С изменения температуры окружающей среды от нормального значения.

Пределы допускаемой дополнительной температурной погрешности измерений интервала времени (хода часов) для модификаций «Ресурс-ПКЭ-Х.Х-ХХ», «Ресурс-ПКЭ-Х.7-ХХ^», «Ресурс-ПКЭ-1.8-ХХ^» составляют ±2 с/сут на каждые 10 °С изменения температуры окружающей среды от нормального значения.

Пределы допускаемой дополнительной температурной погрешности измерений

Лист № 15 Всего листов 19 интервала   времени (хода часов) для модификаций   «Ресурс-ПКЭ-Х.7-ХХ-А»

и «Ресурс-ПКЭ-1.8-ХХ-А» составляют ±1 с/сут на каждые 10 °С изменения температуры окружающей среды от нормального значения.

Пределы допускаемых погрешностей при измерениях параметров в рабочих условиях применения равны пределам допускаемых основных погрешностей, если дополнительные погрешности при измерениях этих параметров не установлены.

Входное сопротивление по измерительным входам напряжения приборов модификаций «Ресурс-ПКЭ-Х.Х-Хэ-Х» не менее 400 кОм.

Нормальные условия применения:

• - нормальное значение температуры окружающего воздуха плюс 20 °С. Допускаемые отклонения от нормального значения ±10 °С;

• - нормальная область значений относительной влажности воздуха от 30 % до 80 %;

• - нормальная область значений атмосферного давления от 84 до 106 кПа (от 630 до 795 мм рт.ст.);

• - нормальное значение частоты питающей сети 50 Гц. Допускаемые отклонения от нормального значения ±0,5 Гц.

• - нормальное значение напряжение питающей сети переменного тока 220 В. Допускаемые отклонения от нормального значения ±4,4 В.

• - коэффициент искажения синусоидальности кривой напряжения питающей сети не более 5 %.

Рабочие условия применения:

а) температура окружающего воздуха:

• - от минус 20 до плюс 55 °С - для модификаций «Ресурс-ПКЭ-Х.Х-ХХ», «Ресурс-ПКЭ-Х.7-ХХ-Х»;

• - от минус 40 до плюс 55 °С - для модификаций «Ресурс-ПКЭ-1.8-ХХ-Х»;

б) относительная влажность воздуха 90 % при температуре окружающего воздуха плюс 30 °С;

в) атмосферное давление от 70,0 до 106,7 кПа (от 537 до 800 мм рт.ст.).

Электропитание приборов модификаций «Ресурс-ПКЭ-Х.Х-Хи-Х» осуществляется через измерительные входы переменным напряжением со среднеквадратическим значением от 46 до 330 В (фазное) или от 80 до 570 В (междуфазное) и частотой от 42,5 до 57,5 Гц.

Приборы модификаций «Ресурс-ПКЭ-Х.Х-Хи-Х», кроме модификаций «Ресурс-ПКЭ-1.8-Хи-Х», имеют вход «Поверка» гальванически связанный с измерительными входами. Данный вход используется при поверке приборов, а также для обеспечения непрерывной работы приборов при значении сигналов напряжений на всех измерительных каналах менее 20 % от номинального значения. На вход «Поверка» может быть подано постоянное напряжение в диапазоне от 48 до 700 В.

Приборы модификаций «Ресурс-ПКЭ-1.8-Хи-Х» имеют дополнительный вход электропитания, гальванически связанный с измерительными входами напряжения. Указанный дополнительный вход электропитания используется при поверке приборов, а также для обеспечения непрерывной работы приборов при отсутствии напряжения на измерительных входах прибора. При использовании дополнительного входа электропитания для подключения резервного электропитания прибора рекомендуется обеспечивать гальваническую развязку измерительных цепей от резервного электропитания с помощью внешних источников (преобразователей) напряжения. Электропитание приборов модификаций «Ресурс-ПКЭ-1.8-Хи-Х» от дополнительного входа электропитания осуществляется переменным напряжением со среднеквадратическим значением от 46 до 264 В и частотой от 42,5 до 57,5 Гц или постоянным напряжением от 48 до 700 В.

Электропитание приборов модификаций «Ресурс-ПКЭ-Х.Х-Хэ-Х» осуществляется от отдельного входа электропитания переменным напряжением со среднеквадратическим

значением от 46 до 264 В и частотой от 42,5 до 57,5 Гц или постоянным напряжением от 65 до 370 В.

Мощность, потребляемая приборами, не более 10 В^А.

Время установления рабочего режима не более 10 мин.

Приборы обеспечивают непрерывный режим работы без ограничения длительности. Средняя наработка на отказ не менее:

• - 45000 ч - для модификаций «Ресурс-ПКЭ-Х.Х-ХХ», «Ресурс-ПКЭ-Х.7-ХХ-Х»;

• - 100000 ч - для модификаций «Ресурс-ПКЭ-1.8-ХХ-Х».

Средний срок службы не менее:

• - 10 лет - для модификаций «Ресурс-ПКЭ-Х.Х-ХХ», «Ресурс-ПКЭ-Х.7-ХХ-Х»;

• - 15 лет - для модификаций «Ресурс-ПКЭ-1.8-ХХ-Х».

Габаритные размеры (высота ^х ширина ^х глубина) приборов не более:

• - (150 ^х 150 ^х 170) мм для монтажа в щит;

• - (290 х 210 х 55) мм для навесного монтажа.

Масса не более:

• - 2,5 кг - для модификаций «Ресурс-ПКЭ-Х.Х-ХХ», «Ресурс-ПКЭ-Х.7-ХХ-Х»;

• - 1,3 кг - для модификации «Ресурс-ПКЭ-1.8-вХ-Х»;

• - 0,9 кг - для модификаций «Ресурс-ПКЭ-1.8-оХ-Х».

Сопротивление изоляции между корпусом и электрическими цепями приборов:

• - не менее 20 МОм в нормальных условиях применения;

• - не менее 5 МОм при температуре окружающего воздуха плюс 30 °С и относительной влажности воздуха 90 %.

Знак утверждения типа

наносят на лицевую панель приборов методом шелкографии, на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки приборов приведён в таблице 8.

Таблица 8

Наименование	Обозначение	Количество
Прибор для измерений показателей качества электрической энергии «Ресурс-ПКЭ» ТУ 4222-015-53718944-2006	БГТК.411722.012	1 шт.
GPS-приёмник^	БГТК.464345.001	1 шт.
Кабель RS-232 (модемный)2)	ЭГТХ.685621.047-01	1 шт.
Кабель RS-232 (модемный 25-контактный)2)	ЭГТХ.685621.049-01	1 шт.
Кабель RS-232 (нуль-модемный)3)	ЭГТХ.685621.048-01	1 шт.
Источник питания ИП-690/2502)	БГТК.434715.001	1 шт.
Разъём 15EDGK-3.81-03P4)	-	1 шт.
Комплект креплений5)	-	1 шт.
Внешнее программное обеспечение6)	-	1 шт.
Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Руководство по эксплуатации7)	БГТК.411722.012 РЭ	1 экз.
Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Модификация «Ресурс-ПКЭ-1.8». Руководство по эксплуатации8)	БГТК.411722.012-20 РЭ	1 экз.

Продолжение таблицы 8

Наименование	Обозначение	Количество
Прибор для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Паспорт	БГТК.411722.012 ПС	1 экз.
ГСИ. Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Методика поверки2)	-	1 экз.
Примечания 1) Поставляется    с    приборами    модификаций    «Ресурс-ПКЭ-Х.7-ХХ-А» и «Ресурс-ПКЭ-1.8-ХХ-А». 2) Поставляется только в соответствии с договором поставки. 3) Поставляется с каждым прибором модификаций «Ресурс-ПКЭ-Х.7-ХХ-А» и «Ресурс-ПКЭ-1.8-ХХ-А». Для приборов всех модификаций, кроме «Ресурс-ПКЭ-Х.7-ХХ-А» и «Ресурс-ПКЭ-1.8-ХХ-А», поставляется один комплект на партию до шести приборов. 4) Поставляется     с     приборами     модификаций    «Ресурс-ПКЭ-Х.7-вэ-Х» и «Ресурс-ПКЭ-1.8-вэ-Х». 5) Поставляется с приборами модификаций «Ресурс-ПКЭ-Х.Х-вХ-Х». 6) Один комплект на партию до шести приборов. 7) Поставляется с приборами всех модификаций, кроме «Ресурс-ПКЭ-1.8-ХХ-Х». 8) Поставляется с приборами модификаций «Ресурс-ПКЭ-1.8-ХХ-Х».

Сведения о методиках (методах) измерений

приведены в п.1.3 «Устройство и работа», разделах 2 «Использование по назначению» и 3 «Порядок работы с прибором» документа «Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Руководство по эксплуатации. БГТК.411722.012 РЭ»; в п.2.4 «Устройство и работа», в разделе 3 «Использование по назначению» документа «Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Модификация «Ресурс-ПКЭ-1.8». Руководство по эксплуатации БГТК.411722.012-20 РЭ».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования»

ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»

ГОСТ IEC 61000-4-30-2017 «Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии»

ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009) «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств»

ГОСТ IEC 61000-4-15-2014 «Совместимость технических средств электромагнитная. Часть 4. Методики испытаний и измерений. Раздел 15. Фликерметр. Функциональные и конструктивные требования»

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»

ГОСТ 33073-2014 «Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения»

ГОСТ IEC 62586-1-2022 «Измерение показателей качества электроэнергии в системах электропитания. Часть 1. Измерительные приборы для оценки качества электроэнергии»

ГОСТ IEC 62586-2-2022 «Измерение показателей качества электроэнергии в системах электропитания. Часть 2. Функциональные испытания и требования, касающиеся неопределенности»

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 240⁹ Гц»

ТУ 4222-015-53718944-2006 «Прибор для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Технические условия»

Изготовители

Общество с ограниченной ответственностью Научно-производственное предприятие «Энерготехника»

(ООО НПП «Энерготехника»)

ИНН 5829042379

Адрес: Российская Федерация, 440026, г. Пенза, ул. Лермонтова, 3

Телефон, факс: +7 (8412) 56-42-76; 55-31-29

Web-сайт: www.entp.ru

E-mail: info@entp.ru

Общество с ограниченной ответственностью «Научно-производственное предприятие «Энергоприбор»

(ООО «НПП «Энергоприбор»)

ИНН 5836309070

Адрес: Российская Федерация, 440026, г. Пенза, ул. Лермонтова, 3

Телефон, факс +7 (8412) 56-29-87

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

В части вносимых изменений Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ-Ростест»)

ИНН 7727061249

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »   января   2026 г. №    ^{12 3}

Лист № 1 Регистрационный № 92893-24                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры TXT

Назначение средства измерений

Преобразователи температуры TXT (далее по тексту - преобразователи или ПТ) предназначены для измерений и преобразования сигналов, поступающих от первичных измерительных преобразователей (термопреобразователей сопротивления, преобразователей термоэлектрических) в унифицированные аналоговые сигналы в виде силы постоянного тока, а также в цифровые сигналы коммуникационного протокола HART или в сигналы коммуникационных протоколов Modbus, FOUNDATION Fieldbus и PROFIBUS PA.

Описание средства измерений

Принцип действия преобразователей основан на измерении и преобразовании входных сигналов, поступающих от первичных термопреобразователей, в унифицированные аналоговые сигналы в виде силы постоянного тока в диапазоне от 4 до 20 мА, в том числе, с наложенным на них цифровым частотно-модулированным сигналом в стандарте HART-протокола, или в цифровые сигналы протоколов Modbus, FOUNDATION Fieldbus и PROFIBUS PA.

Сигнал с подключенного термопреобразователя сопротивления (далее по тексту - ТС) или преобразователя термоэлектрического (далее по тексту - ТП), поступает на вход ПТ, где преобразуется с помощью аналого-цифрового преобразователя в дискретный сигнал. Далее дискретный сигнал обрабатывается с помощью встроенного микропроцессора и поступает либо на модулятор цифрового протокола, либо на цифро-аналоговый преобразователь, где происходит преобразование в унифицированные сигналы силы постоянного тока, на которые, при наличии у ПТ частотного модулятора, может накладываться сигнал HART-протокола.

ПТ конструктивно выполнены в виде корпуса из поликарбоната цилиндрической или прямоугольной формы с расположенными на нем клеммами для подключения ТС и ТП и клеммами для вывода выходного сигнала и для подачи напряжения питания. Внутри корпуса преобразователей размещены печатные платы с элементами электрической схемы.

Преобразователи могут устанавливаться в защитный стальной ударопрочный корпус либо отдельно (на монтажном кронштейне). Также преобразователи могут устанавливаться на рейке стандарта DIN с помощью дополнительного монтажного зажима.

Стальной ударопрочный корпус может быть выполнен в четырёх исполнениях, различающихся габаритными размерами, и опционально может быть снабжен ЖК-дисплеем. Данный корпус оснащен откручивающейся крышкой, кабельными вводами-выводами резьбового типа и монтажными приспособлениями.

Преобразователи могут изготавливаться в различных исполнениях, различающихся по метрологическим и техническим характеристикам, а также по конструктивным элементам и наличию элементов искро- или взрывозащиты.

Структура условного обозначения исполнений ПТ приведена на рисунке 1. Расшифровка структуры условного обозначения исполнений приведена в таблице 1.

Рисунок 1 - Структура условного обозначения исполнений ПТ

Таблица 1 - Расшифровка структуры условного обозначения исполнений ПТ

Позиция	Описание позиции	Код	Описание кода
1	Обозначение типа	TXT	Преобразователь температуры TXT
2	Количество и тип подключаемых первичных чувствительных элементов	PT1	Один термопреобразователь сопротивления
		PT2	Два термопреобразователя сопротивления
		TC1	Один преобразователь термоэлектрический
		TC2	Два преобразователя термоэлектрических
3	Конструктивные особенности корпусных и монтажных элементов	98	M20*1,5, глубина внутреннего пространства корпуса 45 мм (включая резьбу), диаметр кабельного ввода 8 мм
		А1	M16*1,5, глубина 50 мм (включая резьбу), диаметр 10 мм.
		А4	M20*1,5, глубина 30 мм (включая резьбу), диаметр 8 мм.
		7К	M20*1,5 внешняя резьба, глубина 100 мм (без учета резьбы), диаметр 8 мм
		FG	M27*1,5 внешняя резьба, глубина 100 мм (без учета резьбы), диаметр 12 мм
		XX	Другой тип (по специальному заказу)
4	Тип выходного сигнала	2	Аналоговый сигнал (от 4 до 20 мА)
		6	Цифровой сигнал интерфейса Modbus (RS485)
		9	Аналоговый сигнал (от 4 до 20 мА) с HART-протоколом
		F	Цифровой сигнал по протоколу FOUNDATION Fieldbus
		W	Цифровой сигнал по протоколу PROFIBUS PA
5	Тип корпуса	L	Ударопрочный корпус 3351
		A	Стандартный ударопрочный корпус
		B	Ударопрочный корпус с высокой крышкой (c двумя кабельными вводами/выводами)
		Y	Цилиндрический пластиковый корпус
		D	Прямоугольный пластиковый корпус
		Z	Малый ударопрочный корпус
6	Наличие ЖК-дисплея	N	Без дисплея
		Y	С дисплеем
7	Уровень точности (погрешность измерений)	1	±0,1 % (от диапазона измерений)
		2	±0,2 % (от диапазона измерений)
		3	±0,5 % (от диапазона измерений)
		4	±1,0 % (от диапазона измерений)
		5	±1,5 % (от диапазона измерений)

Позиция	Описание позиции	Код	Описание кода
8	Специальные требования	Код отсутствует	Требования отсутствуют (стандартное общепромышленное исполнение)
		i	Искробезопасное исполнение 0Ex ia IIC T6...T1 Gb X
		d	Взрывозащищенное исполнение 1Ex db IIC T6...T1 Gb X
		Y	Наличие металлического маркировочного шильдика на корпусе на английском языке
		D	Двойной выход 4-20 мА
		T	Устойчивость к вибрации
		S	Двойной вход от ТС Pt100+горячее резервное копирование
		E	Наличие металлического маркировочного шильдика на корпусе на русском языке
		1D	Электрическое присоединение: внутренняя резьба 1/2" NPT, внутренняя резьба по умолчанию M20*1,5
		X	С защитной заглушкой
		B	Корпус из нержавеющей стали
		F	С молниезащитой
9	Диапазон измерений температуры	XX	Диапазон измерений (в пределах диапазона от -200 до +1820 °С) при этом минимальный интервал (разность верхнего и нижнего пределов диапазона измерений) - не менее 50 °С

Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится на металлический шильдик, прикрепляемый к защитному корпусу ПТ, или в виде наклейки, приклеенной на корпус.

Конструкция ПТ не предусматривает нанесение знака поверки на средство измерений.

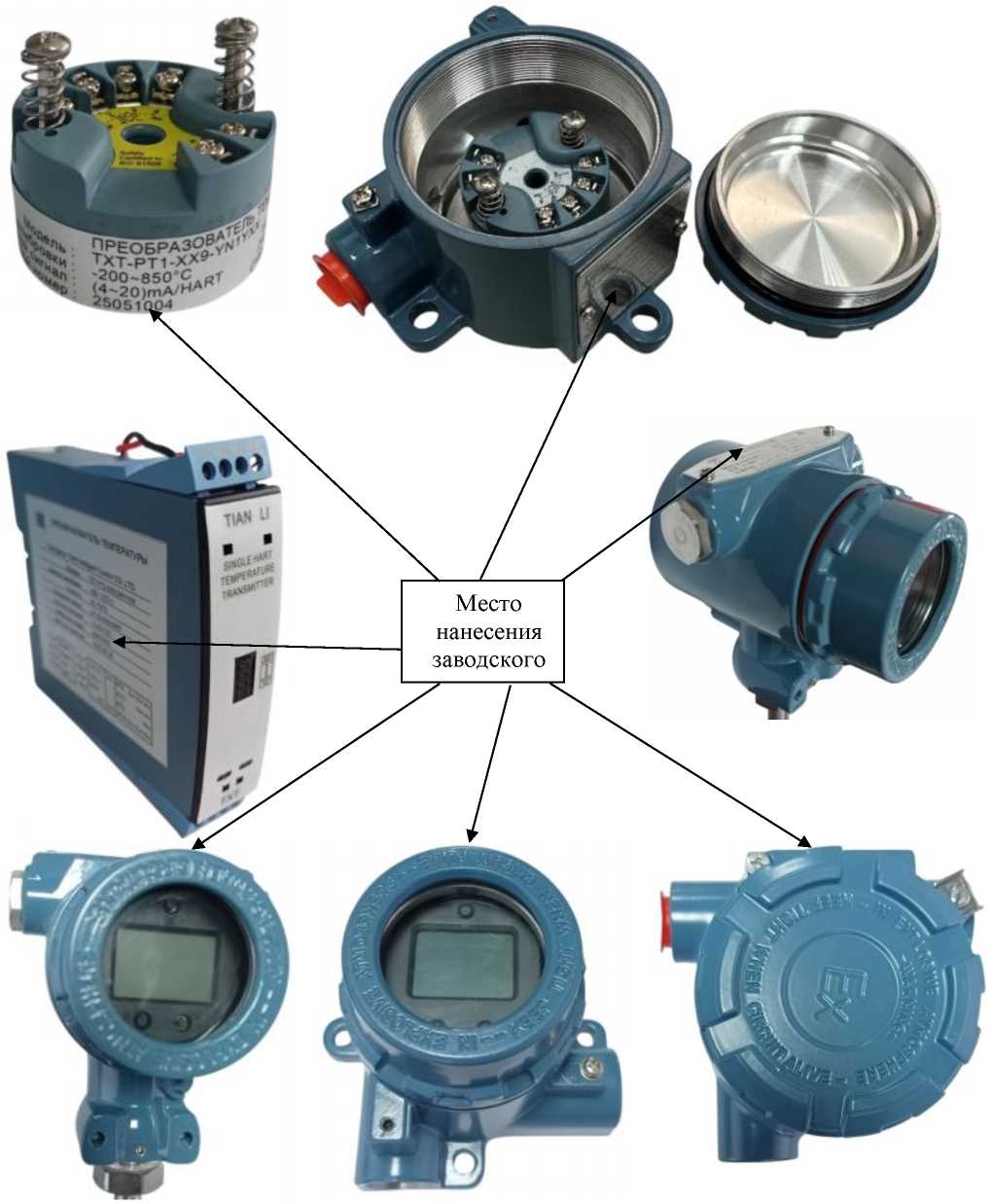

Фотографии общего вида ПТ с указанием места нанесения заводского номера приведены на рисунках 2 и 3, при этом цветовая гамма защитного корпуса преобразователей может отличаться от приведенной на рисунке. Пломбирование ПТ не предусмотрено.

Место нанесения заводского

Рисунок 2 - Фотографии общего вида ПТ с указанием места нанесения заводского номера

I

I Шв «АЭС RU'

Место нанесения заводского

номера

Рисунок 3 - Фотографии общего вида ПТ с исполнением

с малым ударопрочным корпусом с указанием места нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) преобразователей (кроме ПТ, имеющих только аналоговый выходной сигнал) состоит только из метрологически значимого встроенного ПО, устанавливаемого в энергонезависимую память преобразователей при их изготовлении. Данное ПО не может быть модифицировано или загружено через какой-либо интерфейс.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	не ниже 1.0.0
Цифровой идентификатор ПО	недоступно

Метрологические и технические характеристики

Метрологические и технические характеристики ПТ приведены в таблицах 3-5.

Таблица 3 - Метрологические характеристики

Наименование характеристик*-^	Значение
	Диапазон измерений температуры (2), ОС	Пределы допускаемой основной погрешности (2) (3) (4) (5)
		Абсолютная, ОС	Приведенная (к диапазону измерений), %
1) термопреобразователей сопротивления с НСХ по ГОСТ 6651-2009: - Pt100 (а=0,00385 ОС-1) - Pt200 (а=0,00385 ос-1) - Pt500 (а=0,00385 ос-1) - Pt1000 (а=0,00385 ос-1) - Pt50 (а =0,00391 ос-1) (50П) - Pt100 (а=0,00391 ос-1) (100П) - Cu50 (а =0,00426 ос-1) - Cu100 (а =0,00426 ос-1) - Cu10 (а =0,00428ОС-1) (10М) - Cu50 (а =0,00428 ос-1) (50М) - Cu100 (а =0,00428 ос-1) (100М) - Ni120 (а =0,00617ОС-1) (120Н) 2) преобразователей термоэлектрических с НсХ по ГОСТ Р 8.585-2001: - B - E - J - K - N - R - S - T - L	от -200 до +850 от -200 до +850 от -200 до +850 от -200 до +300 от -200 до +550 от -200 до +550 от -50 до +200 от -50 до +200 от -50 до +250 от -185 до +200 от -185 до +200 от -70 до +300 от +100 до +1820 от -200 до +1000 от -180 до+ 760 от -180 до +1372 от -200 до +1300 от 0 до +1768 от 0 до +1768 от -200 до +400 от -200 до +800	±0,20 ±1,17 ±0,47 ±0,23 ±0,40 ±0,20 ±0,68 ±0,34 ±2,00 ±0,68 ±0,34 ±0,16 ±1,5 (от +300 до +1820 ОС) ±3,0 (от +100 до +300 ОС) ±0,4 ±0,5 ±0,5 (от -180 до -130 ОС) ±0,7 (от -130 до -90 ос) ±0,5 (от -90 до +1372 ОС) ±0,8 ±1,2 ±1,0 ±0,5 ±0,5	±0,1; ±0,2; ±0,5; ±1,0; ±1,5
(1) - термопреобразователи поставляются с настроенными типом НсХ и диапазоном измерений. (2) - диапазон измерений температуры конкретного ПТ находится внутри диапазона измерений температуры, указанного в таблице и приведен вместе с погрешностью измерений в паспорте на изделие. (3) - выбирают максимальное значение между пределом абсолютной погрешности и рассчитанным значением допускаемой приведенной погрешности от диапазона измерений; (4) - пределы допускаемой дополнительной приведенной (или абсолютной) погрешности, вызванной изменением температуры окружающей среды на каждые 10 °C от нормальной в пределах рабочих температур, не превышают значения половины основной приведенной (или абсолютной) погрешности;

Наименование характеристик(1)	Значение
	Диапазон измерений температуры (2), °C	Пределы допускаемой основной погрешности (2) (3) (4) (5)
		Абсолютная, °C	Приведенная (к диапазону измерений), %
(5) - Пределы допускаемой суммарной абсолютной погрешности для преобразователей термоэлектрических (Дтп s, °С), вычисляются по формуле: Дтп s = ±(|Д1|+|Дг|), где: Д1 - предел допускаемой основной приведенной погрешности измерения и преобразования в температуру сигналов в абсолютном выражении, °C, Д2 - предел допускаемой абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, равной ±0,5 °С.

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	от 12 до 42
Тип выходного сигнала	от 4 до 20 мА (HART); Foundation Fieldbus; PROFIBUS PA; Modbus
Габаритные размеры (Д*В*Ш), мм, не более: - Ударопрочный корпус 3351 (Д*В*Ш)	128x120x130
- Стандартный ударопрочный корпус(Д В Ш) А	110x110x75
- Ударопрочный корпус с высокой крышкой(ДхВ*Ш)	110x105x105
- Цилиндрический пластиковый корпус (Диаметров)	045x25
- Прямоугольный пластиковый корпус(ДхВ*Ш)	123,5x95,3x25,9
- Малый ударопрочный корпус (ДХВ*Ш)	122,8x94,0x85,0
Масса, г, не более	1000
Нормальные условия эксплуатации, °С	от +15 до +25
Рабочие условия эксплуатации: - температура окружающей среды, °C
- для ПТ без дисплея	от -55 до +85
- для ПТ с ЖК дисплеем	от -40 до +85
- для взрывозащищенного и искробезопасного исполнений	от -55 до +60
- относительная влажность воздуха, %, не более	80
Маркировка взрывозащиты	1Ex db IIC T6...T1 Gb Х 0Ex ia IIC T6...T1 Ga Х 1Ex db IIC 500 °C Gb Х 0Ex ia IIC 500 °C Ga Х
Степень защиты от воздействия воды и пыли	IP67

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	10
Средняя наработка до отказа, ч, не менее	96000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Лист № 8 Всего листов 8 Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь температуры	TXT	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.(1)
(1) - может поставляться на каждый ПТ или на партию (в соответствии с заказом).

Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1*10-16 до 100 А»

Стандарт предприятия изготовителя «CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.», КНР

Правообладатель

«CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.», КНР

Адрес: 17/F, Hengyuan Mansion, No.180 West Guanhe Road, Changzhou

E-mail: manager@cz-tianli.com Web-сайт: www.cz-tianli.com

Изготовитель

«CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.», КНР

Адрес: 17/F, Hengyuan Mansion, No.180 West Guanhe Road, Changzhou

E-mail: manager@cz-tianli.com Web-сайт: www.cz-tianli.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от » ^янва₽^я    2026 г. №

Лист № 1 Регистрационный № 27283-12                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры микроволновые бесконтактные VEGAPULS 6*

Назначение средства измерений

Уровнемеры микроволновые бесконтактные VEGAPULS 6* предназначены для непрерывных измерений уровня жидкостей, в том числе агрессивных химических жидкостей, пульпы, нефти, нефтепродуктов, сжиженных газов, а также уровня сыпучих материалов и могут применяться в широком спектре условий технологических процессов в различных отраслях перерабатывающей промышленности.

Описание средства измерений

Принцип работы уровнемеров основан на измерении расстояния от базовой плоскости уровнемера до поверхности контролируемой среды, определяемого уровнемером исходя из времени от излучения микроволнового импульса до приема эхо-сигнала от поверхности контролируемой среды или исходя из разности частот излучаемого микроволнового сигнала и принимаемого эхо-сигнала от поверхности контролируемой среды. Уровнемеры преобразуют измеренные значения уровня в аналоговый (от 4 до 20 мА) и/или цифровой (HART, Profibus PA, Foundation Fieldbus, Modbus, Ethernet-APL) выходной сигнал для индикации и передачи измерительных данных.

Конструктивно уровнемеры состоят из электронного блока и антенной системы, устанавливаемой над поверхностью контролируемой среды, при этом базовой плоскостью для измерений расстояния служит нижняя поверхность технологического присоединения уровнемера.

В зависимости от конструктивного исполнения антенной системы уровнемеры изготавливаются в следующих модификациях: VEGAPULS WL 61, VEGAPULS 61, VEGAPULS 62, VEGAPULS 63, VEGAPULS 65, VEGAPULS 66, VEGAPULS 67, VEGAPULS SR 68, VEGAPULS 68, VEGAPULS 6X.

Уровнемеры могут изготавливаться во взрывозащищенных исполнениях с различными видами взрывозащиты.

Условное обозначение и заводской номер уровнемеров в буквенно-цифровом формате наносятся на информационную табличку, закрепленную на корпусе электронного блока, способами печати и лазерной гравировки. Нанесение знака поверки на уровнемеры не предусмотрено.

Общий вид уровнемеров представлен на рисунке 1.

Пломбирование уровнемеров не предусмотрено.

VEGAPULS 6X (вариант исполнения)

VEGAPULS 6X (вариант исполнения)

VEGAPULS 6X (вариант исполнения)

Рисунок 1 - Общий вид уровнемеров микроволновых бесконтактных VEGAPULS 6*

Программное обеспечение

Уровнемеры имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	VEGAPULS 60	VEGAPULS 6X
Номер версии (идентификационный номер) ПО	не ниже 4.Х.Х 1) 3)	не ниже 1.Х.Х 2) 3)
Цифровой идентификатор ПО	-
1) Для модификаций VEGAPULS WL 61, VEGAPULS 61, VEGAPULS 62, VEGAPULS 63, VEGAPULS 65, VEGAPULS 66, VEGAPULS 67, VEGAPULS SR 68, VEGAPULS 68. 2) Для модификации VEGAPULS 6X. 3) X относится к метрологически незначимой части ПО и принимает значения от 0 до 9.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение для модификаций
	VEGAPULS WL 61	VEGAPULS 61	VEGAPULS 62	VEGAPULS 63	VEGAPULS 65
Диапазон измерений уровня, м	от 0 до 15	от 0 до 35	от 0 до 35	от 0 до 35	от 0 до 35
Пределы допускаемой абсолютной погрешности измерений уровня А, мм	±2	±2	±2	±2	±8

Примечание - При поверке в условиях эксплуатации без демонтажа Пределы допускаемой абсолютной погрешности измерений уровня для уровнемеров с А < 3 мм равны ±3 мм

Продолжение таблицы 2

Наименование характеристики	Значение для модификаций
	VEGAPULS 66	VEGAPULS 67	VEGAPULS SR68	VEGAPULS 68
Диапазон измерений уровня, м	от 0 до 35	от 0 до 15	от 0 до 30	от 0 до 75
Пределы допускаемой абсолютной погрешности измерений уровня А, мм	±8	±2	±2	±2

Примечание - При поверке в условиях эксплуатации без демонтажа Пределы допускаемой абсолютной погрешности измерений уровня для уровнемеров с А < 3 мм равны ±3 мм

Таблица 3 - Метрологические характеристики модификации VEGAPULS 6X

Наименование характеристики	Значение
Диапазон измерений уровня, м	от 0 до 100 1)
Пределы допускаемой абсолютной погрешности измерений уровня А, мм - в диапазоне измерений до 30 м включ. - в диапазоне измерений св. 30 м до 50 м включ.	±2; ±3,5; ±5 2) ±5
Пределы допускаемой относительной погрешности измерений уровня, % - в диапазоне измерений свыше 50 м до 100 м включительно	±0,15
Пределы допускаемой основной приведённой к диапазону измерений погрешности    преобразования    измеренного    значения    уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, %	±0,06
1)  Диапазон измерений уровня конкретного уровнемера находится в указанных в табл. 3 пределах, зависит от исполнения уровнемера и приводится в паспорте уровнемера. 2)  Указаны допускаемые значения абсолютной погрешности измерений уровня, значение абсолютной погрешности измерений уровня, из указанных в табл. 3 допускаемых значений, для конкретного уровнемера приводится в паспорте уровнемера. Примечание - При поверке в условиях эксплуатации без демонтажа Пределы допускаемой абсолютной погрешности измерений уровня для уровнемеров с А < 3 мм равны ±3 мм

Таблица 4 - Технические характеристики

Наименование характеристики	Значение для модификаций
	VEGAPULS WL 61	VEGAPULS 61	VEGAPULS 62	VEGAPULS 63	VEGAPULS 65
Давление измеряемой среды, МПа	от -0,1 до 0,2	от -0,1 до 0,3	от -0,1 до 16	от -0,1 до 1,6	от -0,1 до 1,6
Температура измеряемой среды, °С	от -40 до +80	от -40 до +80	от -200 до +450	от -200 до +200	от -40 до +150
Температура окружающей среды, °С	от -40 до +80 от -60 до +80 по индивидуальному заказу
Степень защиты	IP66/IP67; IP66/IP68
Габаритные размеры, мм, не более	415x200x200	415x200x200	790x450x450	370x430x430	768x280x280
Масса, кг, не более	3,4	3,4	17,2	15,5	15,4
Напряжение питания постоянного тока, В	от 9... 17,5 до 14.. .36 (в зависимости от исполнения электроники и маркировки взрывозащиты)
Маркировка взрывозащиты	0Ex ia IIC T6.T1 Ga X; 0/1 Ex ia IIC T6.T1 Ga/Gb X; 1Ex ia IIC T6.T1 Gb X; РВ Ex ia I Mb X; 0/1 Ex ia/db IIC T6.T1 Gb X, 1Ex db ia IIC T6.T1 Gb X; Ex ta ШС T* Da X Ex ta/tb ШС T* Da/Db X, Ex tb ШС T* Db X

Технические характеристики конкретного уровнемера находятся в указанных в табл. 4 пределах, зависят от исполнения уровнемера и приводятся в паспорте уровнемера.

таблицы 4

Наименование характеристики	Значение для модификаций
	VEGAPULS 66	VEGAPULS 67	VEGAPULS SR68	VEGAPULS 68
Давление измеряемой среды, МПа	от -0,1 до 16	от -0,1 до 0,2	от -0,1 до 10	от -0,1 до 16
Температура измеряемой среды, °С	от -60 до +400 (от -200 до +400 без взрывозащиты)	от -40 до +80	от -200 до +250	от -200 до +450
Температура окружающей среды, °С	от -40 до +80 от -60 до +80 по индивидуальному заказу
Степень защиты	IP66/IP67; IP66/IP68
Габаритные размеры, мм, не более	846x585x585	415x200x200	790x450x450	790x450x450
Масса, кг, не более	13,6	3,4	17,2	17,2
Напряжение питания постоянного тока, В	от 9.17,5 до 14.36 (в зависимости от исполнения электроники и маркировки взрывозащиты)
Маркировка взрывозащиты	0Ex ia IIC T6.T1 Ga X; 0/1 Ex ia IIC T6.T1 Ga/Gb X; 1Ex ia IIC T6.T1 Gb X; РВ Ex ia I Mb X; 0/1 Ex ia/db IIC T6.T1 Gb X, 1Ex db ia IIC T6.T1 Gb X; Ex ta IIIC T* Da X Ex ta/tb IIIC T* Da/Db X, Ex tb IIIC T* Db X

Технические характеристики конкретного уровнемера находятся в указанных в табл. 4 пределах, зависят от исполнения уровнемера и приводятся в паспорте уровнемера.

Таблица 5 - Технические характеристики модификации VEGAPULS 6X

Наименование характеристики	Значение
Давление измеряемой среды, МПа	от -0,1 до 16
Температура измеряемой среды, °С	от -196 до +450
Степень защиты	IP66/IP67; IP66/IP68
Температура окружающей среды, °С	от -40 до +80 от -60 до +80 по индивидуальному заказу
Габаритные размеры, мм, не более	90x450x450
Масса, кг, не более	17,2
Напряжение питания постоянного тока, В	от 12 до 35
Выходные сигналы - цифровой - аналоговый	HART, Profibus PA, Modbus, Ethernet-APL 4 - 20 мА
Маркировка взрывозащиты	0Ex ia ПС T6.. ,T1 Ga X; 0/1 Ex ia IIC T6.. ,T1 Ga/Gb X; 1Ex ia IIC T6.T1 Gb X, Ex ia IIIC T200 102°C Da X, Ex ia IIIC T 111 °C Da/Db X, Ex ia IIIC T 111 °C Db X; 0/1 Ex db IIC T6.T1 Gb X, 1Ex db IIC T6.T1 Gb X; Ex ta IIIC T* Da X, Ex ta/tb IIIC T* Da/Db X, Ex tb IIIC T* Db X
Технические характеристики конкретного уровнемера находятся в указанных в табл. 5 пределах, зависят от исполнения уровнемера и приводятся в паспорте уровнемера.

аблица 6 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 7

Наименование	Кол-во	Примечание
Уровнемеры микроволновые бесконтактные VEGAPULS 6*	1	В соответствии с заказом
Комплект запасных частей		В соответствии с заказом
Паспорт	1
Руководство по эксплуатации	1

Сведения о методиках (методах) измерений

изложены в разделе 3 «Описание изделия» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов

Техническая документация фирмы-изготовителя «VEGA Grieshaber KG», Германия ТУ 4214-002-98948802-2015 изм. 1 Уровнемеры микроволновые бесконтактные VEGAPULS. Технические условия

Изготовитель

Фирма «VEGA Grieshaber KG», Германия

Адрес: Am Hohenstein 113, 77761 Schiltach, Германия

Тел.: +49 7836 50-0

Факс: +49 7836 50-201

e-mail: info@de.vega.com

Общество с ограниченной ответственностью «ВЕГА ИНСТРУМЕНТС» (ООО «ВЕГА ИНСТРУМЕНТС»)

ИНН 7729564914

Юридический адрес: 119602, г. Москва, ул. Академика Анохина, д. 38, к. 1, этаж 1, помещ. II, ком. 6Д

Адрес места осуществления деятельности: 420088, г. Казань, ул. Каспийская, д. 33 Тел./факс: +7 495 269-20-49 e-mail: info@vega-rus.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «__ »   _нв_ря   2026 г. №   __³

Регистрационный № 88508-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Акселерометры АР20ХХ

Назначение средства измерений

Акселерометры АР20ХХ (далее - акселерометр) предназначены для измерений вибрационных и ударных ускорений.

Описание средства измерений

Принцип действия акселерометров основан на генерации электрического сигнала, пропорционального воздействующему ускорению.

В конструкции акселерометров использована механическая схема с пьезоэлементом, работающим на сдвиг, и встроенный унифицированный усилитель, обеспечивающий широкий диапазон питающего напряжения и тока. Акселерометр АР2017 имеет кварцевый чувствительный элемент, работающий по компрессионной схеме.

В зависимости от диапазонов измерений и конструктивных особенностей акселерометры выпускаются в нескольких модификациях. Каждая модификация может иметь несколько исполнений, отличающихся номинальным значением коэффициента преобразования, типом соединителя и способом крепления к объекту контроля. Материал корпуса -нержавеющая сталь или титановый сплав. Все модификации акселерометров могут быть выполнены в матовом или глянцевом исполнении корпуса.

Модификации и их конструктивные особенности приведены в таблице 1.

Акселерометры могут поддерживать технологию опроса TEDS (Transducer Electronic Data Sheet), обеспечивающую возможность автоматического определения его типа и технических характеристик в соответствии со стандартом IEEE P1451.4 и/или иметь нормированный коэффициент преобразования.

Маркировка акселерометров, включая заводской номер, состоящий из арабских цифр, наносится на корпус методом лазерной гравировки. Нанесение знака поверки на акселерометры не предусмотрено.

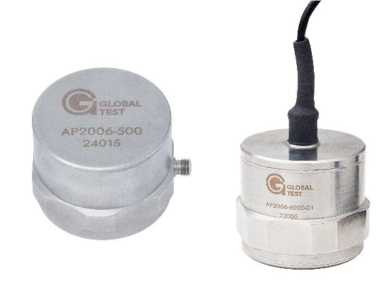

Внешний вид акселерометров приведен на рисунках 1 и 2.

Пломбирование акселерометров не предусмотрено.

Структура обозначения акселерометров (символы «Х» могут отсутствовать):

АР20	Х Х-	ХХ-	ХХ-	Х Т - поддержка технологии опроса TEDS; N - нормированный коэффициент преобразования ±2 %
			индекс исполнения
		значение коэффициента преобразования, мВ/g (до четырех символов)
	индекс модификации (до трех символов)

Таблица 1 - Конструктивные особенности акселерометров

Наименование модификации	Номинальное значение коэффициента преобразования, мВ/(м-с-2)	Кол-во измерительных осей	Способ крепления	Наличие электрической изоляции	Тип соединителя
1	2	3	4	5	6
АР2006-5000	500	1	шпилька М5		AR03 (10-32 UNF)
АР2006-500	50			нет
АР2006-5000-01	500	1	шпилька М5		кабельный вывод
АР2006-500-01	50			да
АР2006-5000-02	500	1	шпилька М5
АР2006-500-02	50			да	металлорукав
АР2017	0,1	1	резьбовой хвостовик М5	нет	кабельный вывод
АР2018-0,5	0,05		резьбовой
АР2018-1	0,1	1		нет	AR03 (10-32 UNF)
АР2018-2	0,2		хвостовик М6
АР2019	0,05	1	клеевой	нет	кабельный вывод
АР2022-2	0,2	3	резьбовой	нет	кабельный вывод
АР2022-10	1		хвостовик М5
АР2028-10 АР2028-30	1 3	1	шпилька М6		BNC
				нет
АР2028-50	5
АР2028-100	10
АР2028-10-01	1
АР2028-30-01	3	1	шпилька М6		AR03 (10-32 UNF)
АР2028-50-01	5			нет
АР2028-100-01	10
АР2028-10-02	1
АР2028-30-02	3	1	шпилька М6		кабельный вывод
АР2028-50-02	5			нет
АР2028-100-02	10
АР2028В	3	1	шпилька М6	да	AR0701(5/8-24 UNF)
АР20281	3	1	шпилька М6	да	Вилка РС4-ТВ
АР2029-10	1	1			AR03 (10-32 UNF)
АР2029-100	10		клеевой	нет
АР2029-10-01	1	1			AR03 (10-32 UNF)
АР2029-100-01	10		клеевой	нет
АР2030-3	0,3	1			кабельный вывод
АР2030-10	1		клеевой	нет
АР2031-1	0,1		резьбовой хвостовик М5
АР2031-3	0,3	1		нет	кабельный вывод
АР2031-10	1
АР2034-3	0,3
АР2034-10	1	1	шпилька М3	нет	AR0201 (М3)
АР2034-30	3
АР2034-3-01	0,3
АР2034-10-01	1	1	шпилька М3	нет	токовыводы
АР2034-30-01	3

Продолжение таблицы 1

1	2	3	4	5	6
АР2034-3-02	0,3
АР2034-10-02	1	1	шпилька М3	нет	AR0201 (М3)
АР2034-30-02	3
АР2037-1	0,1
АР2037-2	0,2
АР2037-10	1	1			AR03 (10-32 UNF)
АР2037-50	5		шпилька М5	нет
АР2037-100	10
АР2037-500	50
АР2037-1-01	0,1
АР2037-2-01	0,2
АР2037-10-01	1	1	шпилька М5		кабельный вывод
АР2037-50-01	5			нет
АР2037-100-01	10
АР2037-500-01	50
АР2037-1-02	0,1
АР2037-2-02	0,2
АР2037-10-02	1	1	шпилька М5		AR03 (10-32 UNF)
АР2037-50-02	5			нет
АР2037-100-02	10
АР2037-500-02	50
АР2037-1-03	0,1
АР2037-2-03	0,2
АР2037-10-03	1	1	шпилька М5		кабельный вывод
АР2037-50-03	5			нет
АР2037-100-03	10
АР2037-500-03	50
АР2038-10	1
АР2038-100	10	3	винт М5		кабельный вывод
АР2038-500	50			нет
АР2038-1000	100
АР2038Р-10	1
АР2038Р-100	10	3	винт М5	нет	AR0901 (М6х0,5)
АР2038Р-500	50
АР2039-10	1				AR1601 (1/4-28 UNF)
АР2039-50	5	3	винт М5	да
АР2039-100	10
АР2043-10	1
АР2043-30	3	3	шпилька М5		AR0901 (М6х0,5)
АР2043-50	5			нет
АР2043-100	10
АР2043-10-01	1
АР2043-30-01	3	3	шпилька М5		AR1601 (1/4-28
АР2043-50-01	5			нет	UNF)
АР2043-100-01	10
АР2043-10-02	1
АР2043-30-02	3	3	шпилька М5		кабельный вывод
АР2043-50-02	5			нет
АР2043-100-02	10

Продолжение таблицы 1

1	2	3	4	5	6
АР2045-1	0,1
АР2045-10	1	3	шпилька М5	нет	AR0901 (М6х0,5)
АР2045-100	10
АР2045-1-01	0,1				AR1601 (1/4-28 UNF)
АР2045-10-01	1	3	шпилька М5	нет
АР2045-100-01	10
АР2045-1-02	0,1
АР2045-10-02	1	3	шпилька М5	нет	кабельный вывод
АР2045-100-02	10
АР2046-1000	100	3	шпилька М5	нет	AR0901 (М6х0,5)
АР2046-1000-01	100	3	шпилька М5	нет	AR1601 (1/4-28 UNF)
АР2046-1000-02	100	3	шпилька М5	нет	кабельный вывод
АР2049-10	1
АР2049-30	3	3	винт М3		AR0901 (М6х0,5)
АР2049-50	5			нет
АР2049-100	10
АР2050-100	10
АР2050-500	50	1	шпилька М5	нет	TNC
АР2050-1000	100
АР2078-10 АР2078-100	1 10	1	шпилька М5	да	кабельный вывод
АР2081-10	1	3	3 винта М3		кабельный вывод
АР2081-100	10			нет
АР2082М-100	10
АР2082М-500	50	3	шпилька М5	нет	AR0901 (М6х0,5)
АР2082М-1000	100
АР2083	1	3	3 винта М3	нет	AR0901 (М6х0,5)
АР2098-30	3
АР2098-100	10	1	шпилька М5	нет	BNC
АР2098-500	50
АР2098-30-01	3
АР2098-100-01	10	1	шпилька М5	нет	AR03 (10-32 UNF)
АР2098-500-01	50
АР2098-30-02	3
АР2098-100-02	10	1	шпилька М5	нет	кабельный вывод
АР2098-500-02	50
АР2099-100	10
АР2099-500	50	1	шпилька М5	нет	AR03 (10-32 UNF)
АР2099-1000	100
АР2099-100-01	10
АР2099-500-01	50	1	шпилька М5	нет	AR03 (10-32 UNF)
АР2099-1000-01	100
АР2099-100-02	10
АР2099-500-02	50	1	шпилька М5	нет	кабельный вывод
АР2099-1000-02	100
АР2099-100-03	10
АР2099-500-03	50	1	шпилька М5	нет	кабельный вывод
АР2099-1000-03	100

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Модификации:	AP2006-500 АР2006-500-01 АР2006-500-02	АР2006-5000 АР2006-5000-01 АР2006-5000-02
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2)	50,0	500,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2006-ХХ-ХХ-Х	±10	±10
- для исполнений AP2006-XX-XX-N	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 100	от 0,1 до 10
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 0,1 до 3800	от 0,1 до 3800
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 0,1 до 2000	от 0,1 до 2000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 10 до 600	от 10 до 600
Частота установочного резонанса в осевом направлении, кГц, не менее	7	7
Нелинейность амплитудной характеристики в пределах ±1,0 % в диапазоне амплитуд, м/с2	от 0,1 до 100	от 0,1 до 10
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 0,1 до 2000 Гц	±15	±15
- в диапазоне от 10 до 600 Гц	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С	от -55 до +125	от -55 до +125
б) относительная влажность воздуха при 35 °С, %	до 95	до 95
Масса акселерометра (без кабеля), г, не более	180	180
Габаритные размеры, (диаметрхвысота), мм, не более	36x35	36x35

Модификации:	АР2017
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2)	0,1
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2017-Х	±10
- для исполнений AP2017-N	±2
Диапазон измерений амплитуды ускорения, м/с2	от 1 до 50000
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 2 до 20000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 10 до 15000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 20 до 5000
Частота установочного резонанса в осевом направлении, кГц, не менее	45
Нелинейность амплитудной характеристики в пределах ±1,0 % в диапазоне амплитуд, м/с2	от 1 до 300 включ.
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 300 до 50000
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 10 до 15000 Гц	±15
- в диапазоне от 20 до 5000 Гц, при измерении ускорения до 300 м/с2 включ.	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5
Напряжение питания, В	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С	от -55 до +125
б) относительная влажность воздуха при 35 °С, %	до 95
Масса акселерометра (без кабеля), г, не более	15
Габаритные размеры, (диаметрхвысота), мм, не более	14x26

Модификации:	AP2018-0,5	АР2018-1	АР2018-2
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(мгс 2)	0,05	0,1	0,2
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2018-ХХ-Х - для исполнений AP2018-XX-N	±10 ±2	±10 ±2	±10 ±2
Диапазон измерений амплитуды ускорения, м/с2	от 1 до 100000	от 1 до 50000	от 1 до 25000
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 2 до 20000	от 2 до 20000	от 2 до 20000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 5 до 20000	от 5 до 20000	от 5 до 20000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 5 до 6000	от 5 до 6000	от 5 до 6000
Частота установочного резонанса в осевом направлении, кГц, не менее	60	60	60
Нелинейность амплитудной характеристики в пределах ±1,0 % в диапазоне амплитуд, м/с2	от 1 до 300 включ.	от 1 до 300 включ.	от 1 до 300 включ.
Нелинейность амплитудной характеристики в пределах ±1,5 % в диапазоне амплитуд, м/с2	св. 300 до 1200 включ.	св. 300 до 1200 включ.	св. 300 до 1200 включ.
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 1200 до 100000	св. 1200 до 50000	св. 1200 до 25000
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 5 до 20000 Гц - в диапазоне от 5 до 6000 Гц, при измерении ускорения до 1200 м/с2 включ.	±15 ±5	±15 ±5	±15 ±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +18 до +25 от 30 до 80	от +18 до +25 от 30 до 80	от +18 до +25 от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С б) относительная влажность воздуха при 35 °С, %	от -55 до +125 до 95	от -55 до +125 до 95	от -55 до +125 до 95
Масса акселерометра (без кабеля), г, не более	5,5	5,5	5,5
Габаритные размеры, (диаметрхвысота), мм, не более	10x22	10x22	10x22

Модификации:	АР2019
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2)	0,05
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2019-Х - для исполнений AP2019-N	±10 ±2
Диапазон измерений амплитуды ускорения, м/с2	от 1 до 100000
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 5 до 20000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 20 до 20000
Частота установочного резонанса в осевом направлении, кГц, не менее	60
Нелинейность амплитудной характеристики в пределах ±1,0 % в диапазоне амплитуд, м/с2	от 1 до 300 включ.
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св.300 до 100000
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 20 до 20000 Гц	±15
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5
Напряжение питания, В	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +18 до +25 от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С б) относительная влажность воздуха при 35 °С, %	от -55 до +125 до 95
Масса акселерометра (без кабеля), г, не более	0,14
Габаритные размеры, (диаметрхвысота), мм, не более	3,6х3,6

Модификации:	АР2022-2	АР2022-10
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2)	0,2	1,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2022-ХХ-Х	±10	±10
- для исполнений AP2022-XX-N	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 1 до 25000	от 0,1 до 5000
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 5 до 20000	от 5 до 20000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 15 до 20000	от 15 до 20000
Частота установочного резонанса в осевом направлении, кГц, не менее	60	60
Нелинейность амплитудной характеристики в преде-	от 1	от 0,1
лах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	до 300 включ.
Нелинейность амплитудной характеристики в преде-	св. 300	св. 300
лах ±4,0 % в диапазоне амплитуд, м/с2	до 25000	до 5000
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 15 до 20000 Гц	±15	±15
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С	от -55 до +125	от -55 до +125
б) относительная влажность воздуха при 35 °С, %	до 95	до 95
Масса акселерометра (без кабеля), г, не более	4	4
Габаритные размеры, (длинахглубинахвысота), мм, не более	9Х15Х9	9х15х9

	АР2028-10	АР2028-30	АР2028-50
Модификации:	АР2028-10-01	АР2028-30-01	АР2028-50-01
	АР2028-10-02	АР2028-30-02	АР2028-50-02
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(мгс 2)	1,0	3,0	5,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах:
- для исполнений АР2028-ХХ-ХХ-Х	±10	±10	±10
- для исполнений AP2028-XX-XX-N	±2	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 5000	от 0,1 до 1600	от 0,1 до 1000
Рабочий диапазон частот с неравномерно-	от 0,4	от 0,4	от 0,4
стью частотной характеристики ±45 %, Гц	до 12000	до 12000	до 12000
Рабочий диапазон частот с неравномерно-	от 0,5	от 0,5	от 0,5
стью частотной характеристики ±12,5 %, Гц	до 10000	до 10000	до 10000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 15 до 3000	от 15 до 3000	от 15 до 3000
Частота установочного резонанса в осевом направлении, кГц, не менее	30	30	30
Нелинейность амплитудной характеристики в	от 0,1	от 0,1	от 0,1
пределах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	до 300 включ.	до 300 включ.
Нелинейность амплитудной характеристики в	св. 300	св. 300	св. 300
пределах ±4,0 % в диапазоне амплитуд, м/с2	до 5000	до 1600	до 1000
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %:
- в диапазоне от 0,5 до 10000 Гц - в диапазоне от 15 до 3000 Гц, при изме-	±15	±15	±15
рении ускорения до 300 м/с2 включ.	±5	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30	от +18 до +30
Нормальные условия измерений:
- температура окружающего воздуха, °С	от +18 до +25	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80	от 30 до 80
Условия эксплуатации:
а) температура окружающего воздуха, °С б) относительная влажность воздуха	от -55 до +125	от -55 до +125	от -55 до +125
при 35 °С, %	до 95	до 95	до 95
Масса акселерометра (без кабеля), г, не более	45	45	45
Габаритные размеры*, (диаметр*высота), мм, не более	17*32	17*32	17*32
* - для АР2028-10, АР2028-30, АР2028-50 (диаметр*высота) не более 17*53 мм

Модификации:	АР2028-100 АР2028-100-01 АР2028-100-02	AP2028B АР20281
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2)	10,0	3,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2028-ХХ-ХХ-Х	±10	±10
- для исполнений AP2028-XX-XX-N	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 500	от 0,1 до 1600
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 0,4 до 12000	от 0,4 до 10000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 0,5 до 10000	от 0,5 до 8000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 15 до 3000	от 15 до 2500
Частота установочного резонанса в осевом направлении, кГц, не менее	30	25
Нелинейность амплитудной характеристики в преде-	от 0,1	от 0,1
лах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	до 300 включ.
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 300 до 500	св. 300 до 1600
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 0,5 до 10000 Гц	±15
- в диапазоне от 0,5 до 8000 Гц	-	±15
- в диапазоне от 15 до 3000 Гц, при измерении ускорения до 300 м/с2 включ.	±5
- в диапазоне от 15 до 2500 Гц, при измерении ускорения до 300 м/с2 включ.		±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С	от -55 до +125	от -55 до +125
б) относительная влажность воздуха при 35 °С, %	до 95	до 95
Масса акселерометра (без кабеля), г, не более	45	45
Габаритные размеры*, (диаметр*высота), мм, не более	17*32	17*53
* - для АР2028-100 (диаметр*высота) не более 17*53 мм

Модификации:	AP2029-10 АР2029-10-01	АР2029-100 АР2029-100-01
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2)	1,0	10,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2029-ХХ-ХХ-Х	±10	±10
- для исполнений AP2029-XX-XX-N	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 5000	от 0,1 до 500
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 0,5 до 20000	от 0,5 до 20000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 2 до 12000	от 2 до 12000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 15 до 4000	от 15 до 4000
Частота установочного резонанса в осевом направлении, кГц, не менее	55	55
Нелинейность амплитудной характеристики в преде-	от 0,1	от 0,1
лах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	до 300 включ.
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 300 до 5000	св. 300 до 500
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 2 до 12000 Гц	±15	±15
- в диапазоне от 15 до 4000 Гц, при измерении ускорения до 300 м/с2 включ.	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С	от -55 до +125	от -55 до +125
б) относительная влажность воздуха при 35 °С, %	до 95	до 95
Масса акселерометра (без кабеля), г, не более	5,5	5,5
Габаритные размеры*, (длинахглубинахвысота), мм, не более	10х10х16	10х10х16
* - для АР2029-ХХ-01 (длинахглубинахвысота) не более 16х10х10 мм

Модификации:	AP2030-3	AP2030-10
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2)	0,3	1,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2030-ХХ-Х	±10	±10
- для исполнений AP2030-XX-N	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 1 до 16000	от 0,1 до 5000
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 0,5 до 20000	от 0,5 до 20000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 1 до 18000	от 1 до 18000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 10 до 5000	от 10 до 5000
Частота установочного резонанса в осевом направлении, кГц, не менее	55	55
Нелинейность амплитудной характеристики в преде-	от 1	от 0,1
лах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	до 300 включ.
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 300 до 16000	св. 300 до 5000
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 1 до 18000 Гц	±15	±15
- в диапазоне от 10 до 5000 Гц, при измерении ускорения до 300 м/с2 включ.	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С	от -55 до +125	от -55 до +125
б) относительная влажность воздуха при 35 °С, %	до 95	до 95
Масса акселерометра (без кабеля), г, не более	2,0	2,0
Габаритные размеры, (диаметрхвысота), мм, не более	7x13	7x13

Модификации:	АР2031-1	AP2031-3	AP2031-10
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(мгс 2)	0,1	0,3	1,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2031-ХХ-Х - для исполнений AP2031-XX-N	±10 ±2	±10 ±2	±10 ±2
Диапазон измерений амплитуды ускорения, м/с2	от 1 до 50000	от 1 до 16000	от 0,1 до 5000
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 0,5 до 20000	от 0,5 до 20000	от 0,5 до 20000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 1 до 18000	от 1 до 18000	от 1 до 18000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 10 до 5000	от 10 до 5000	от 10 до 5000
Частота установочного резонанса в осевом направлении, кГц, не менее	55	55	55
Нелинейность амплитудной характеристики в пределах ±1,0 % в диапазоне амплитуд, м/с2	от 1 до 300 включ.	от 1 до 300 включ.	от 0,1 до 300 включ.
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 300 до 50000	св. 300 до 16000	св. 300 до 5000
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 1 до 18000 Гц - в диапазоне от 10 до 5000 Гц, при измерении ускорения до 300 м/с2 включ.	±15 ±5	±15 ±5	±15 ±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +18 до +25 от 30 до 80	от +18 до +25 от 30 до 80	от +18 до +25 от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С б) относительная влажность воздуха при 35 °С, %	от -55 до +125 до 95	от -55 до +125 до 95	от -55 до +125 до 95
Масса акселерометра (без кабеля), г, не более	2,0	2,0	2,0
Габаритные размеры, (диаметрхвысота), мм, не более	8x20	8x20	8x20

	AP2034-3	АР2034-10	АР2034-30
Модификации:	АР2034-3-01	АР2034-10-01	АР2034-30-01
	АР2034-3-02	АР2034-10-02	АР2034-30-02
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(мгс 2)	0,3	1,0	3,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах:
- для исполнений АР2034-ХХ-Х	±10	±10	±10
- для исполнений AP2034-XX-N	±2	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 1 до 16000	от 0,1 до 5000	от 0,1 до 1600
Рабочий диапазон частот с неравномерно-	от 0,4	от 0,4	от 0,4
стью частотной характеристики ±45 %, Гц	до 20000	до 20000	до 20000
Рабочий диапазон частот с неравномерно-	от 0,5	от 0,5	от 0,5
стью частотной характеристики ±12,5 %, Гц	до 20000	до 20000	до 20000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 10 до 5000	от 10 до 5000	от 10 до 5000
Частота установочного резонанса в осевом направлении, кГц, не менее	60	60	60
Нелинейность амплитудной характеристики в	от 1	от 0,1	от 0,1
пределах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	до 300 включ.	до 300 включ.
Нелинейность амплитудной характеристики в	св. 300	св. 300	св. 300
пределах ±4,0 % в диапазоне амплитуд, м/с2	до 16000	до 5000	до 1600
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %:
- в диапазоне от 0,5 до 20000 Гц - в диапазоне от 10 до 5000 Гц, при изме-	±15	±15	±15
рении ускорения до 300 м/с2 включ.	±5	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30	от +18 до +30
Нормальные условия измерений:
- температура окружающего воздуха, °С	от +18 до +25	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80	от 30 до 80
Условия эксплуатации:
а) температура окружающего воздуха, °С б) относительная влажность воздуха	от -55 до +125	от -55 до +125	от -55 до +125
при 35 °С, %	до 95	до 95	до 95
Масса акселерометра (без кабеля), г, не более	4,0	4,0	4,0
Габаритные размеры, (диаметрхвысота), мм, не более	8x20	8x20	8x20

	AP2037-1	AP2037-2	AP2037-10
Модификации:	АР2037-1-01	АР2037-2-01	АР2037-10-01
	АР2037-1-02	АР2037-2-02	АР2037-10-02
	АР2037-1-03	АР2037-2-03	АР2037-10-03
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(мгс 2)	0,1	0,2	1,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах:
- для исполнений АР2037-ХХ-ХХ-Х	±10	±10	±10
- для исполнений AP2037-XX-XX-N	±2	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 1 до 50000	от 1 до 25000	от 0,1 до 5000
Рабочий диапазон частот с неравномерностью	от 0,3	от 0,3	от 0,3
частотной характеристики ±45 %, Гц	до 20000	до 20000	до 20000
Рабочий диапазон частот с неравномерностью	от 0,5	от 0,5	от 0,5
частотной характеристики ±12,5 %, Гц	до 15000	до 15000	до 15000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 5 до 5000	от 5 до 5000	от 5 до 5000
Частота установочного резонанса в осевом направлении, кГц, не менее	45	45	45
Нелинейность амплитудной характеристики в	от 1	от 1	от 0,1
пределах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	до 300 включ.	до 300 включ.
Нелинейность амплитудной характеристики в	св. 300	св. 300	св. 300
пределах ±1,5 % в диапазоне амплитуд, м/с2	до 1200	до 1200	до 1200
	включ.	включ.	включ.
Нелинейность амплитудной характеристики в	св. 1200	св. 1200	св. 1200
пределах ±4,0 % в диапазоне амплитуд, м/с2	до 50000	до 25000	до 5000
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 0,5 до 15000 Гц
	±15	±15	±15
- в диапазоне от 5 до 5000 Гц, при измерении ускорения до 1200 м/с2 включ.	±5	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30	от +18 до +30
Нормальные условия измерений:
- температура окружающего воздуха, °С	от +18 до +25	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80	от 30 до 80
Условия эксплуатации:
а) температура окружающего воздуха, °С б) относительная влажность воздуха при 35	от -55 до +125	от -55 до +125	от -55 до +125
°С, %	до 95	до 95	до 95
Масса акселерометра (без кабеля), г, не более	15	15	15
Габаритные размеры, (диаметрхвысота), мм, не более	14x26	14x26	14x26

	AP2037-50	AP2037-100	AP2037-500
Модификации:	АР2037-50-01	АР2037-100-01	АР2037-500-01
	АР2037-50-02	АР2037-100-02	АР2037-500-02
	АР2037-50-03	АР2037-100-03	АР2037-500-03
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(мгс 2)	5,0	10,0	50,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах:
- для исполнений АР2037-ХХ-ХХ-Х	±10	±10	±10
- для исполнений AP2037-XX-XX-N	±2	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 1000	от 0,1 до 500	от 0,1 до 100
Рабочий диапазон частот с неравномерно-	от 0,3	от 0,3	от 0,3
стью частотной характеристики ±45 %, Гц	до 20000	до 20000	до 20000
Рабочий диапазон частот с неравномерно-	от 0,5	от 0,5	от 0,5
стью частотной характеристики ±12,5 %, Гц	до 15000	до 15000	до 15000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 5 до 5000	от 5 до 5000	от 5 до 5000
Частота установочного резонанса в осевом направлении, кГц, не менее	45	45	45
Нелинейность амплитудной характеристики в	от 0,1	от 0,1
пределах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	до 300 включ.	от 0,1 до 100
Нелинейность амплитудной характеристики в пределах ±1,5 % в диапазоне амплитуд, м/с2	св. 300 до 1000	св. 300 до 500
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %:
- в диапазоне от 0,5 до 15000 Гц	±15	±15	±15
- в диапазоне от 5 до 5000 Гц	±5	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30	от +18 до +30
Нормальные условия измерений:
- температура окружающего воздуха, °С	от +18 до +25	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80	от 30 до 80
Условия эксплуатации:
а) температура окружающего воздуха, °С б) относительная влажность воздуха	от -55 до +125	от -55 до +125	от -55 до +125
при 35 °С, %	до 95	до 95	до 95
Масса акселерометра (без кабеля), г, не более	15	15	15
Габаритные размеры, (диаметрхвысота), мм, не более	14x26	14x26	14x26

Модификации:	АР2038-10 АР2038Р-10	АР2038-100 АР2038Р-100
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2)	1,0	10,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2038-ХХ-Х	±10	±10
- для исполнений AP2038-XX-N	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 5000	от 0,1 до 500
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 0,3 до 14000	от 0,3 до 14000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 0,5 до 10000	от 0,5 до 10000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 10 до 5000	от 10 до 5000
Частота установочного резонанса в осевом направлении, кГц, не менее	36	36
Нелинейность амплитудной характеристики в преде-	от 0,1	от 0,1
лах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	до 300 включ.
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 300 до 5000	св. 300 до 500
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 0,5 до 10000 Гц	±15	±15
- в диапазоне от 10 до 5000 Гц, при измерении ускорения до 300 м/с2 включ.	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С	от -55 до +125	от -55 до +125
б) относительная влажность воздуха при 35 °С, %	до 95	до 95
Масса акселерометра (без кабеля), г, не более	36	36
Габаритные размеры, (длинахглубинахвысота), мм, не более	23х23х12	23х23х12

Модификации:	АР2038-500 АР2038Р-500	АР2038-1000 АР2038Р-1000
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2)	50,0	100,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2038-ХХ-Х	±10	±10
- для исполнений AP2038-XX-N	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 100	от 0,1 до 50
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 0,3 до 14000	от 0,3 до 14000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 0,5 до 10000	от 0,5 до 10000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 10 до 5000	от 10 до 5000
Частота установочного резонанса в осевом направлении, кГц, не менее	36	36
Нелинейность амплитудной характеристики в пределах ±1,0 % в диапазоне амплитуд, м/с2	от 0,1 до 100	от 0,1 до 50
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 0,5 до 10000 Гц	±15	±15
- в диапазоне от 10 до 5000 Гц	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С	от -55 до +125	от -55 до +125
б) относительная влажность воздуха при 35 °С, %	до 95	до 95
Масса акселерометра (без кабеля), г, не более	36	36
Габаритные размеры, (длинахглубинахвысота), мм, не более	23х23х12	23х23х12

Модификации:	АР2039-10	АР2039-50	АР2039-100
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(мгс 2)	1,0	5,0	10,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2039-ХХ-Х - для исполнений AP2039-XX-N	±10 ±2	±10 ±2	±10 ±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 5000	от 0,1 до 1000	от 0,1 до 500
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 0,4 до 8000	от 0,4 до 8000	от 0,4 до 8000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 0,5 до 5000	от 0,5 до 5000	от 0,5 до 5000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 15 до 1500	от 15 до 1500	от 15 до 1500
Частота установочного резонанса в осевом направлении, кГц, не менее	15	15	15
Нелинейность амплитудной характеристики в пределах ±1,0 % в диапазоне амплитуд, м/с2	от 0,1 до 300 включ.	от 0,1 до 300 включ.	от 0,1 до 300 включ.
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 300 до 5000	св. 300 до 1000	св. 300 до 500
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 0,5 до 5000 Гц - в диапазоне от 15 до 1500 Гц, при измерении ускорения до 300 м/с2 включ.	±15 ±5	±15 ±5	±15 ±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +18 до +25 от 30 до 80	от +18 до +25 от 30 до 80	от +18 до +25 от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С б) относительная влажность воздуха при 35 °С, %	от -55 до +125 до 95	от -55 до +125 до 95	от -55 до +125 до 95
Масса акселерометра (без кабеля), г, не более	15	15	15
Габаритные размеры, (диаметрхвысота), мм, не более	22x12	22x12	22x12

Модификации:	АР2043-10 АР2043-10-01 АР2043-10-02	АР2043-30 АР2043-30-01 АР2043-30-02
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2)	1,0	3,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2043-ХХ-ХХ-Х	±10	±10
- для исполнений AP2043-XX-XX-N	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 5000	от 0,1 до 1600
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 0,6 до 18000	от 0,6 до 18000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 2 до 10000	от 2 до 10000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 5 до 5000	от 5 до 5000
Частота установочного резонанса в осевом направлении, кГц, не менее	36	36
Нелинейность амплитудной характеристики в преде-	от 0,1	от 0,1
лах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	до 300 включ.
Нелинейность амплитудной характеристики в преде-	св. 300	св. 300
лах ±1,5 % в диапазоне амплитуд, м/с2	до 1200 включ.	до 1200 включ.
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 1200 до 5000	св. 1200 до 1600
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 2 до 10000 Гц	±15	±15
- в диапазоне от 5 до 5000 Гц, при измерении ускорения до 1200 м/с2 включ.	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С	от -55 до +125	от -55 до +125
б) относительная влажность воздуха при 35 °С, %	до 95	до 95
Масса акселерометра (без кабеля), г, не более	15	15
Габаритные размеры, (длинахглубинахвысота), мм, не более	20х14х14	20х14х14

Модификации:	АР2043-50 АР2043-50-01 АР2043-50-02	АР2043-100 АР2043-100-01 АР2043-100-02
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2)	5,0	10,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2043-ХХ-ХХ-Х	±10	±10
- для исполнений AP2043-XX-XX-N	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 1000	от 0,1 до 500
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 0,6 до 18000	от 0,6 до 18000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 2 до 10000	от 2 до 10000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 5 до 5000	от 5 до 5000
Частота установочного резонанса в осевом направлении, кГц, не менее	36	36
Нелинейность амплитудной характеристики в преде-	от 0,1	от 0,1
лах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	до 300 включ.
Нелинейность амплитудной характеристики в пределах ±1,5 % в диапазоне амплитуд, м/с2	св. 300 до 1000	св. 300 до 500
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 2 до 10000 Гц	±15	±15
- в диапазоне от 5 до 5000 Гц	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С	от -55 до +125	от -55 до +125
б) относительная влажность воздуха при 35 °С, %	до 95	до 95
Масса акселерометра (без кабеля), г, не более	15	15
Габаритные размеры, (длинахглубинахвысота), мм, не более	20х14х14	20х14х14

	АР2045-1	АР2045-10	АР2045-100
Модификации:	АР2045-1-01	АР2045-10-01	АР2045-100-01
	АР2045-1-02	АР2045-10-02	АР2045-100-02
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(мгс 2)	0,1	1,0	10,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах:
- для исполнений АР2045-ХХ-ХХ-Х	±10	±10	±10
- для исполнений AP2045-XX-XX-N	±2	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 1 до 50000	от 0,1 до 5000	от 0,1 до 500
Рабочий диапазон частот с неравномерно-	от 0,7	от 0,7	от 0,7
стью частотной характеристики ±45 %, Гц	до 20000	до 20000	до 20000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 2 до 10000	от 2 до 10000	от 2 до 10000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 10 до 5000	от 10 до 5000	от 10 до 5000
Частота установочного резонанса в осевом направлении, кГц, не менее	60	60	60
Нелинейность амплитудной характеристики в	от 1	от 0,1	от 0,1
пределах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	до 300 включ.	до 300 включ.
Нелинейность амплитудной характеристики в	св. 300	св. 300	св. 300
пределах ±4,0 % в диапазоне амплитуд, м/с2	до 50000	до 5000	до 500
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %:
- в диапазоне от 2 до 10000 Гц - в диапазоне от 10 до 5000 Гц, при изме-	±15	±15	±15
рении ускорения до 300 м/с2 включ.	±5	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30	от +18 до +30
Нормальные условия измерений:
- температура окружающего воздуха, °С	от +18 до +25	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80	от 30 до 80
Условия эксплуатации:
а) температура окружающего воздуха, °С б) относительная влажность воздуха	от -55 до +125	от -55 до +125	от -55 до +125
при 35 °С, %	до 95	до 95	до 95
Масса акселерометра (без кабеля), г, не более	7,5	7,5	7,5
Габаритные размеры, (длинахглубинахвысота), мм, не более	19х13х13	19х13х13	19х13х13

Модификации:	АР2046-1000 АР2046-1000-01 АР2046-1000-02
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2)	100,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2046-ХХ-ХХ-Х	±10
- для исполнений AP2046-XX-XX-N	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 50
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 0,5 до 16000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 2 до 10000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 10 до 3000
Частота установочного резонанса в осевом направлении, кГц, не менее	36
Нелинейность амплитудной характеристики в пределах ±1,0 % в диапазоне амплитуд, м/с2	от 0,1 до 50
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне частот от 2 до 10000 Гц	±15
- в диапазоне частот от 10 до 3000 Гц	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5
Напряжение питания, В	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С	от -55 до +125
б) относительная влажность воздуха при 35 °С, %	до 95
Масса акселерометра (без кабеля), г, не более	20
Габаритные размеры, (длинахглубинахвысота), мм, не более	23х17х17

Модификации:	АР2049-10	АР2049-30
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2)	1,0	3,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2049-ХХ-Х	±10	±10
- для исполнений AP2049-XX-N	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 5000	от 0,1 до 1600
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 0,5 до 14000	от 0,5 до 14000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 1 до 7000	от 1 до 7000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 5 до 4000	от 5 до 4000
Частота установочного резонанса в осевом направлении, кГц, не менее	30	30
Нелинейность амплитудной характеристики в преде-	от 0,1	от 0,1
лах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	до 300 включ.
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 300 до 5000	св. 300 до 1600
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 1 до 7000 Гц	±15	±15
- в диапазоне от 5 до 4000 Гц, при измерении ускорения до 300 м/с2 включ.	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С	от -55 до +125	от -55 до +125
б) относительная влажность воздуха при 35 °С, %	до 95	до 95
Масса акселерометра (без кабеля), г, не более	26	26
Габаритные размеры, (длинахглубинахвысота), мм, не более	20х25х20	20х25х20

Модификации:	АР2049-50	АР2049-100
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2)	5,0	10,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2049-ХХ-Х	±10	±10
- для исполнений AP2049-XX-N	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 1000	от 0,1 до 500
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 0,5 до 14000	от 0,5 до 14000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 1 до 7000	от 1 до 7000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 5 до 4000	от 5 до 4000
Частота установочного резонанса в осевом направлении, кГц, не менее	30	30
Нелинейность амплитудной характеристики в преде-	от 0,1	от 0,1
лах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	до 300 включ.
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 300 до 1000	св. 300 до 500
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 1 до 7000 Гц	±15	±15
- в диапазоне от 5 до 4000 Гц, при измерении ускорения до 300 м/с2 включ.	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С	от -55 до +125	от -55 до +125
б) относительная влажность воздуха при 35 °С, %	до 95	до 95
Масса акселерометра (без кабеля), г, не более	26	26
Габаритные размеры, (длинахглубинахвысота), мм, не более	20х25х20	20х25х20

Модификации:	АР2050-100	АР2050-500	АР2050-1000
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(мгс 2)	10,0	50,0	100,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2050-ХХ-Х - для исполнений AP2050-XX-N	±10 ±2	±10 ±2	±10 ±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 500	от 0,1 до 100	от 0,1 до 50
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 0,5 до 10000	от 0,5 до 10000	от 0,5 до 10000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 1 до 5000	от 1 до 5000	от 1 до 5000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 10 до 1500	от 10 до 1500	от 10 до 1500
Частота установочного резонанса в осевом направлении, кГц, не менее	15	15	15
Нелинейность амплитудной характеристики в пределах ±1,0 % в диапазоне амплитуд, м/с2	от 0,1 до 300 включ.	от 0,1 до 100	от 0,1 до 50
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 300 до 500
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 1 до 5000 Гц - в диапазоне от 10 до 1500 Гц, при измерении ускорения до 300 м/с2 включ.*	±15 ±5	±15 ±5	±15 ±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +18 до +25 от 30 до 80	от +18 до +25 от 30 до 80	от +18 до +25 от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С б) относительная влажность воздуха при 35 °С, %	от -55 до +125 до 95	от -55 до +125 до 95	от -55 до +125 до 95
Масса акселерометра (без кабеля), г, не более	65	65	65
Габаритные размеры, (диаметрхвысота), мм, не более	24x33	24x33	24x33
* - до 100 м/с2 для АР2050-500, до 50 м/с2 для АР2050-1000

Модификации:	АР2078-10	АР2078-100
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2)	1,0	10,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2078-ХХ-Х	±10	±10
- для исполнений AP2078-XX-N	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 5000	от 0,1 до 500
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 0,5 до 20000	от 0,5 до 20000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 1 до 15000	от 1 до 15000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 15 до 3000	от 15 до 3000
Частота установочного резонанса в осевом направлении, кГц, не менее	45	45
Нелинейность амплитудной характеристики в преде-	от 0,1	от 0,1
лах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	до 300 включ.
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 300 до 5000	св. 300 до 500
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 1 до 15000 Гц	±15	±15
- в диапазоне от 15 до 3000 Гц, при измерении ускорения до 300 м/с2 включ.	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С	от -55 до +125	от -55 до +125
б) относительная влажность воздуха при 35 °С, %	до 100	до 100
Масса акселерометра (без кабеля), г, не более	15	15
Габаритные размеры, (диаметрхвысота), мм, не более	14x46	14x46

Модификации:	АР2081-10	АР2081-100
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2)	1,0	10,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2081-ХХ-Х	±10	±10
- для исполнений AP2081-XX-N	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 5000	от 0,1 до 500
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 0,4 до 14000	от 0,4 до 14000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 0,5 до 10000	от 0,5 до 10000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 12 до 2500	от 12 до 2500
Частота установочного резонанса в осевом направлении, кГц, не менее	30	30
Нелинейность амплитудной характеристики в преде-	от 0,1	от 0,1
лах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	до 300 включ.
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 300 до 5000	св. 300 до 500
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 0,5 до 10000 Гц	±15	±15
- в диапазоне от 12 до 2500 Гц, при измерении ускорения до 300 м/с2 включ.	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С	от -55 до +125	от -55 до +125
б) относительная влажность воздуха при 35 °С, %	до 95	до 95
Масса акселерометра (без кабеля), г, не более	36	36
Габаритные размеры, (длинахглубинахвысота), мм, не более	35х20х9	35х20х9

Модификации:	АР2082М-10	АР2082М-500	АР2082М-1000
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(мгс 2)	1,0	50,0	100,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах:
- для исполнений АР2082М-ХХ-Х	±10	±10	±10
- для исполнений AP2082M-XX-N	±2	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 5000	от 0,1 до 100	от 0,1 до 50
Рабочий диапазон частот с неравномерно-	от 0,4	от 0,4	от 0,4
стью частотной характеристики ±45 %, Гц	до 16000	до 16000	до 16000
Рабочий диапазон частот с неравномерно-	от 0,5	от 0,5	от 0,5
стью частотной характеристики ±12,5 %, Гц	до 10000	до 10000	до 10000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 10 до 3000	от 10 до 3000	от 10 до 3000
Частота установочного резонанса в осевом направлении, кГц, не менее	30	30	30
Нелинейность амплитудной характеристики в	от 0,1
пределах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	от 0,1 до 100	от 0,1 до 50
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 300 до 5000
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %:
- в диапазоне от 0,5 до 10000 Гц - в диапазоне от 10 до 3000 Гц, при изме-	±15	±15	±15
рении ускорения до 300 м/с2 включ.*	±5	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30	от +18 до +30
Нормальные условия измерений:
- температура окружающего воздуха, °С	от +18 до +25	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80	от 30 до 80
Условия эксплуатации:
а) температура окружающего воздуха, °С б) относительная влажность воздуха	от -55 до +125	от -55 до +125	от -55 до +125
при 35 °С, %	до 95	до 95	до 95
Масса акселерометра (без кабеля), г, не более	26	26	26
Габаритные размеры, (длинахглубинахвысота), мм, не более	25х25х9	25х25х9	25х25х9
* - до 100 м/с2 для АР2082М-500, до 50 м/с2 для АР2082		М-1000

Модификации:	АР2083
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2)	1,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для исполнений АР2083-Х	±10
- для исполнений AP2083-N	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 5000
Рабочий диапазон частот с неравномерностью частотной характеристики ±45 %, Гц	от 0,5 до 14000
Рабочий диапазон частот с неравномерностью частотной характеристики ±12,5 %, Гц	от 1 до 10000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 15 до 2500
Частота установочного резонанса в осевом направлении, кГц, не менее	30
Нелинейность амплитудной характеристики в пределах ±1,0 % в диапазоне амплитуд, м/с2	от 0,1 до 300 включ.
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 300 до 5000
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: - в диапазоне от 1 до 10000 Гц	±15
- в диапазоне от 15 до 2500 Гц, при измерении ускорения до 300 м/с2 включ.	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5
Напряжение питания, В	от +18 до +30
Нормальные условия измерений: - температура окружающего воздуха, °С	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80
Условия эксплуатации: а) температура окружающего воздуха, °С	от -55 до +125
б) относительная влажность воздуха при 35 °С, %	до 95
Масса акселерометра (без кабеля), г, не более	36
Габаритные размеры, (длинахглубинахвысота), мм, не более	35х20х9

	АР2098-30	АР2098-100	АР2098-500
Модификации:	АР2098-30-01	АР2098-100-01	АР2098-500-01
	АР2098-30-02	АР2098-100-02	АР2098-500-02
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(мгс 2)	3,0	10,0	50,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах:
- для исполнений АР2098-ХХ-ХХ-Х	±10	±10	±10
- для исполнений AP2098-XX-XX-N	±2	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 1600	от 0,1 до 500	от 0,1 до 100
Рабочий диапазон частот с неравномерно-	от 0,4	от 0,4	от 0,4
стью частотной характеристики ±45 %, Гц	до 20000	до 20000	до 20000
Рабочий диапазон частот с неравномерно-	от 0,5	от 0,5	от 0,5
стью частотной характеристики ±12,5 %, Гц	до 12000	до 12000	до 12000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 10 до 3500	от 10 до 3500	от 10 до 3500
Частота установочного резонанса в осевом направлении, кГц, не менее	36	36	36
Нелинейность амплитудной характеристики в	от 0,1	от 0,1
пределах ±1,0 % в диапазоне амплитуд, м/с2	до 300 включ.	до 300 включ.	от 0,1 до 100
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 300 до 1600	св. 300 до 500
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %:
- в диапазоне от 0,5 до 12000 Гц - в диапазоне от 10 до 3500 Гц, при изме-	±15	±15	±15
рении ускорения до 300 м/с2 включ.*	±5	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30	от +18 до +30
Нормальные условия измерений:
- температура окружающего воздуха, °С	от +18 до +25	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80	от 30 до 80
Условия эксплуатации:
а) температура окружающего воздуха, °С б) относительная влажность воздуха	от -55 до +125	от -55 до +125	от -55 до +125
при 35 °С, %	до 95	до 95	до 95
Масса акселерометра (без кабеля), г, не более	40	40	40
Габаритные размеры, (диаметрхвысота), мм, не более	17x50	17x50	17x50
* - до 100 м/с2 для АР2098-500-ХХ

	АР2099-100	АР2099-500	АР2099-1000
Модификации:	АР2099-100-01	АР2099-500-01	АР2099-1000-01
	АР2099-100-02	АР2099-500-02	АР2099-1000-02
	АР2099-100-03	АР2099-500-03	АР2099-1000-03
Наименование характеристики	Значения
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(мгс 2)	10,0	50,0	100,0
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах:
- для исполнений АР2099-ХХ-ХХ	±10	±10	±10
- для исполнений AP2099-XX-XX-N	±2	±2	±2
Диапазон измерений амплитуды ускорения, м/с2	от 0,1 до 500	от 0,1 до 100	от 0,1 до 50
Рабочий диапазон частот с неравномерно-	от 0,4	от 0,4	от 0,4
стью частотной характеристики ±45 %, Гц	до 14000	до 14000	до 14000
Рабочий диапазон частот с неравномерно-	от 0,5	от 0,5	от 0,5
стью частотной характеристики ±12,5 %, Гц	до 10000	до 10000	до 10000
Рабочий диапазон частот с неравномерностью частотной характеристики ±4,0 %, Гц	от 10 до 3000	от 10 до 3000	от 10 до 3000
Частота установочного резонанса в осевом направлении, кГц, не менее	30	30	30
Нелинейность амплитудной характеристики в пределах ±1,0 % в диапазоне амплитуд, м/с2	от 0,1 до 300	от 0,1 до 100	от 0,1 до 50
Нелинейность амплитудной характеристики в пределах ±4,0 % в диапазоне амплитуд, м/с2	св. 300 до 500
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %:
- в диапазоне от 0,5 до 10000 Гц - в диапазоне от 10 до 3000 Гц, при изме-	±15	±15	±15
рении ускорения до 300 м/с2 включ.*	±5	±5	±5
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах	±0,2	±0,2	±0,2
Относительный коэффициент поперечного преобразования, %, не более	5	5	5
Напряжение питания, В	от +18 до +30	от +18 до +30	от +18 до +30
Нормальные условия измерений:
- температура окружающего воздуха, °С	от +18 до +25	от +18 до +25	от +18 до +25
- относительная влажность воздуха, %	от 30 до 80	от 30 до 80	от 30 до 80
Условия эксплуатации:
а) температура окружающего воздуха, °С б) относительная влажность воздуха	от -55 до +125	от -55 до +125	от -55 до +125
при 35 °С, %	до 95	до 95	до 95
Масса акселерометра (без кабеля), г, не более	45	45	45
Габаритные размеры, (диаметрхвысота), мм, не более	19x23	19x23	19x23
* - до 100 м/с2 для АР2099-500-ХХ, до 50 м/с2 для АР2099-1000-ХХ

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносят на заглавный лист паспорта АБКЖ.433646.ХХПС и руководства по эксплуатации АБКЖ.433646РЭ типографским способом в левом верхнем углу.

Комплектность средства измерений

Таблица 31 - Комплектность средства измерений

Наименование	Обозначение	Количество
Акселерометр	АР20ХХ*	1 шт.
Акселерометры АР20ХХ. Паспорт	АБКЖ.433646.ХХПС	1 шт.
Акселерометры АР20ХХ. Руководство по эксплуатации	АБКЖ.433646РЭ	1 экз. на партию
* - исполнение по заказу (индивидуальное обозначение по конструкторской документации)

Сведения о методиках (методах) измерений

приведены в АБКЖ.433646РЭ, раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»

АБКЖ.433646ТУ «Акселерометры АР20ХХ. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «ГлобалТест»

(ООО «ГлобалТест»)

Юридический адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6

Телефон: (83130) 67777

Факс (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Изготовитель

Общество с ограниченной ответственностью «ГлобалТест»

(ООО «ГлобалТест»)

ИНН 5254021532

Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6

Телефон: (83130) 67777

Факс (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Испытательный центр

Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики»

(ФГУП «РФЯЦ-ВНИИЭФ»)

Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37

Телефон: (83130) 22224, 22253

Факс (83130) 22232

E-mail: nio30@olit.vniief.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.311769

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »   января   2026 г. №    ¹²³

Лист № 1 Регистрационный № 83926-21                                          Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тележки путеизмерительные ПТ-12-01

Назначение средства измерений

Тележки путеизмерительные ПТ-12-01 (далее - тележки) предназначены для измерения ширины рельсовой колеи (шаблон), взаимного положения обеих рельсовых нитей по высоте (уровень), стрел изгиба каждой рельсовой нити в горизонтальной плоскости (рихтовка), стрел изгиба каждой рельсовой нити в вертикальной плоскости (просадка) в процессе строительства, эксплуатации и ремонтно-восстановительных работ железнодорожного пути.

Описание средства измерений

Принцип действия тележек состоит в получении при помощи датчиков измерительной информации о параметрах пути, преобразовании ее центральным блоком обработки и передаче на переносной или планшетный компьютер для дальнейшей обработки полученных результатов измерений.

Тележки представляют собой раму в виде центральной балки с двумя боковинами, одна закреплена стационарно, вторая боковина подвижная.

На раме установлен блок датчиков инерциальных (БДИ), предназначен для измерения и передачи первичной информации в центральный блок обработки (ЦБО), из которого измерительная информация далее передается на переносной или планшетный компьютер для постобработки. Датчики, входящие в состав БДИ, измеряют крен для вычисления взаимного положение обеих рельсовых нитей по высоте (уровня), тангаж для вычисления просадок и курс для рихтовок.

Ширину рельсовой колеи измеряют с помощью четырех модулей шаблона, каждый из которых состоит из датчика ширины рельсовой колеи, лопатки и ролика. Модули шаблона закреплены на правой и левой боковинах тележки. Сигнал с датчиков шаблона передается в центральный блок обработки.

Датчик угла поворота боковины за счёт изменения углового положения правой поворотной боковины относительно центральной части рамы измеряет угол поворота боковины, затем передает сигнал в центральный блок обработки. Данные датчика угла поворота боковины позволяют вычислить просадки.

В качестве датчиков шаблона и угла поворота боковины применяются абсолютные круговые энкодеры.

Для контроля текущей координаты пути и синхронизации данных в тележке применяется закрепленный в оси колеса датчик пути, который преобразует вращение колеса в последовательность импульсов, пропорциональную скорости вращения. При вращении колеса датчик формирует электрические импульсы, по которым определяется величина перемещения тележки. Датчик пути передает полученный сигнал в центральный блок обработки.

Передвижение по рельсовому пути осуществляется за счет колес с ребордами, по два на каждой боковине. Для перемещения тележки в рабочем положении вдоль рельсового пути служит шарнирно закрепленная на раме ручка: в рабочем положении ручку устанавливают вдоль рельсового пути, а при переносе тележки и снятии ее с пути ручку разворачивают вдоль рамы и фиксируют.

Путевой сигнал представляет собой полую трубу с навершием в виде красного диска. Во время работы тележки путевой сигнал вставляется в гнездо, при транспортировке путевой сигнал закреплен вдоль тележки в фиксатор.

Переносной или планшетный компьютер, закрепленный с помощью кронштейна, размещенного на центральном блоке обработки, предназначен для расшифровки, регистрации, запоминания, индикации показаний датчиков тележки, анализа и обработки полученных результатов измерения, формирования отчетных документов.

Аккумуляторная батарея (АКБ) тележки обеспечивает бесперебойную работу тележки в течение не менее восьми часов. Зарядное устройство предназначено для зарядки АКБ от внешней сети переменного тока напряжением 220 В.

По согласованию с заказчиком тележка может быть укомплектована тремя видеокамерами (рисунок 2), для наблюдения за инфраструктурой железных дорог. Видеокамеры осуществляют запись видео при движении тележки для последующего анализа и сопоставления видеоряда и результатов измерений, которые выполняет тележка. Видеоряд записываемый видеокамерами не содержит никаких результатов измерений и служит только для просмотра в целях визуального контроля места измерений и сопоставления этого места с результатом измерений, выводящемся на дисплей.

Также по согласованию с заказчиком тележка может быть укомплектована модулем дистанционного управления, как показано на рисунке 3, в состав которого входят радиомодуль с одной обзорной камерой (рисунок 3, поз.1) и пульт дистанционного управления (рисунок 3, поз.2).

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид тележки приведен на рисунках 1, 2 и 3.

Образец маркировочной таблички тележек приведен на рисунке 4.

Место размещения маркировочной таблички со знаком утверждения типа тележки и заводским номером указано стрелкой на рисунке 5.

Пломбирование тележки осуществляется на передней поверхности центрального блока обработки: снизу слева и сверху справа. Пломбирование может быть в виде повреждаемой наклейки или винта, который вставляется в пломбировочную чашку и заворачивается до упора. Затем пломбировочную чашку набивается мастика, после делается оттиск.

Заводские номера наносятся на маркировочную табличку, закрепленную на корпусе тележки, с помощью лазерной гравировки и имеют цифровое обозначение, что обеспечивает идентификацию, возможность прочтения и сохранность номера в процессе эксплуатации средства измерений.

Тележки могут выпускаться для измерения любой ширины колеи в пределах диапазонов нормируемых значений, указанных в таблице 3.

Места пломбирования обозначены белыми стрелками на рисунке 6.

Рисунок 1 - Общий вид тележек путеизмерительных ПТ-12-01

Рисунок 2 - Общий вид тележек путеизмерительных ПТ-12-01 с видеокамерами

АО "Фирма ТВЕМА"

<@> ^пт-¹²-⁰¹

Дата изготовления: 04.2023

^Зав.№: 027_______________

Рисунок 4 - Маркировочная табличка тележек путеизмерительных ПТ-12-01

Рисунок 5 - Место нанесения знака утверждения типа и заводского номера тележек путеизмерительных ПТ-12-01

Рисунок 6 - Места пломбирования тележки (указаны стрелками)

Программное обеспечение

Программное обеспечение «TRACK» или «ИНТЕГРАЛ» установлено на переносной или планшетный компьютер, предназначено для расшифровки, регистрации, запоминания, индикации показаний датчиков тележки, анализа и обработки полученных результатов измерения, формирования отчетных документов.

В программной оболочке функции, дающие возможность изменения программного обеспечения «TRACK» и «ИНТЕГРАЛ» пользователем, отсутствуют.

Выбор и установка программного обеспечения на переносной или планшетный компьютер производится заводом-изготовителем по согласованию с заказчиком. Идентификационные данные программного обеспечения тележек приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные программного обеспечения тележек ПТ-12-01

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПО «TRACK»
Номер версии (идентификационный номер) ПО	Не ниже 2.22
Цифровой идентификатор ПО	-

Для идентификационных данных, указанных в таблицах 1 и 2 установлен «средний» уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Минимальный диапазон нормируемых значений ширины колеи (шаблона)*, мм	от 750 до 1505 вкл.
Диапазон нормируемых значений ширины колеи (шаблона)*, мм	св. 1505 до 1555 вкл.
Максимальный диапазон нормируемых значений ширины колеи (шаблона)*, мм	св. 1555 до 1676 вкл.
Диапазон измерений отклонения от нормируемых значений ширины колеи (шаблон), мм	от -15 до +40
Пределы допускаемой абсолютной погрешности измерений отклонения от нормы ширины колеи (шаблон), мм	±1
Диапазон измерений взаимного положения обеих рельсовых нитей по высоте (уровень), мм	от -160 до +160
Пределы допускаемой абсолютной погрешности измерений взаимного расположения обеих рельсовых нитей по высоте (уровень), мм	±1
Диапазон измерений углового перемещения в горизонтальной плоскости (курс)	от -360° до +360°
Пределы допускаемой абсолютной погрешности измерений углового перемещения в горизонтальной плоскости (курс)	±0,03°
Диапазон измерений угла наклона в продольной рельсовой колее плоскости (тангаж)	от -5° до +5°
Пределы допускаемой абсолютной погрешности измерений угла наклона в продольной рельсовой колее плоскости (тангаж)	±0,03°
Диапазон измерений угла поворота боковины относительно рамы тележки	от -3° до +3°
Пределы допускаемой абсолютной погрешности измерений угла поворота боковины относительно рамы тележки	±0,03°
* - нормируемые значения ширины колеи (шаблона) могут составлять: 1520 мм, 1435 мм, 1000 мм, 750 мм и другие значения в пределах диапазонов нормируемых значений ширины колеи (шаблона)

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Масса, кг, не более	36
Габаритные размеры, мм, не более
длина	800
ширина	1900
высота	500
Электрическое сопротивление между левой и правой парой колес тележки, МОм, не менее	10
Продолжительность непрерывной работы до подзарядки блока питания, ч,	8
не менее
Скорость перемещения тележки, не более, км/ч	7
Диапазон рабочих температур, °С	от -29 до +50

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе тележки, с помощью лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование и условное обозначение	Обозначение	Количество
Тележки путеизмерительные	ПТ-12-01	1 экз.
Руководство по эксплуатации	ВДМА.663500.198 РЭ	1 экз.
Руководство пользователя ПО	ВДМА.663500.198 РП	1 экз.
Формуляр	ВДМА.663500.198 ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2 документа ВДМА.663500.198 РЭ «Тележка путеизмерительная ПТ-12-01. Руководство по эксплуатации» и в разделе 2 документа ВДМА.663500.198 РП «Тележка путеизмерительная ПТ-12-01. Руководство пользователя ПО «TRACK».

Нормативные документы, устанавливающие требования к средству измерений

Технические условия ВДМА.663500.198 ТУ «Тележка путеизмерительная ПТ-12-01. Технические условия»

Правообладатель

Акционерное общество «Фирма ТВЕМА»

(АО «Фирма ТВЕМА»)

ИНН 7707011088

Адрес юридического лица: 107140, г. Москва, вн. тер.г. Муниципальный Округ Красносельский, ул. Русаковская, д. 13, стр. 5

Тел./Факс: +7 (495) 230-30-26

Web-сайт: www.tvema.ru

E-mail: tvema@tvema.ru

Изготовитель

Акционерное общество «Фирма ТВЕМА»

(АО «Фирма ТВЕМА»)

ИНН 7707011088

Юридический адрес: 107140 г. Москва, вн. тер. г. Муниципальный Округ Красносельский, ул. Русаковская, д. 13, стр. 5

Адрес места осуществления деятельности: 115088, г. Москва, 1-й Угрешский пр-д, д. 28, с.1

Тел/Факс: +7 (495) 230-30-26

Web-сайт: www.tvema.ru

E-mail: tvema@tvema.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77, факс: (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

---
