МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

Т1 января 2026 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного типа средства измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »     января    2026 г. №   ¹³¹

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

131

Лист № 1

Регистрационный № 43255-16                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы качества молока «Термоскан-Мини» предназначены для измерения температуры замерзания молока термисторным криоскопическим методом.

Принцип действия анализатора основан на поиске первого «плато» на кривой температуры замерзания. «Плато» - часть кривой, где температура остается постоянной в течение определенного количества времени, с допускаемым отклонением ±0,001 °С (ГОСТ 30562-97).

После нажатия кнопки «ВВОД», надетая на оправку измерительной головки пробирка с пробой молока опустится вместе с измерительной головкой в пробоприемник охлаждающей ванны. Начнется процесс охлаждения пробы. На индикатор выводится температура пробы, которая в процессе ее охлаждения будет понижаться. Сначала проба охлаждается до температуры ниже точки замерзания, затем замерзание стимулируется ударами проволоки для перемешивания о стенки пробирки (автоматическим началом работы устройства вызова кристаллизации, находящимся в измерительной головке) при заданном заранее значении температуры. После начала кристаллизации температура пробы быстро повышается и на некоторое время сохраняется фактически постоянной до ее понижения («плато»). Точкой замерзания является наивысшая достигнутая в данный период температура, и это значение автоматически фиксируется электронным блоком и выводится на индикатор анализатора.

Анализатор состоит из двух основных частей - электронного блока с охлаждающей ванной и измерительной головки. Детали корпуса анализатора изготовлены из алюминиевых сплавов с нанесенным на поверхность полимерным покрытием.

В электронном блоке расположены:

• - блок питания, состоящий из трансформатора и платы печатного монтажа;

• - блок измерительный, состоящий из платы печатного монтажа и индикаторного табло;

На передней панели электронного блока расположены следующие органы управления: индикаторное табло, пробоприемник охлаждающей ванны, измерительная головка.

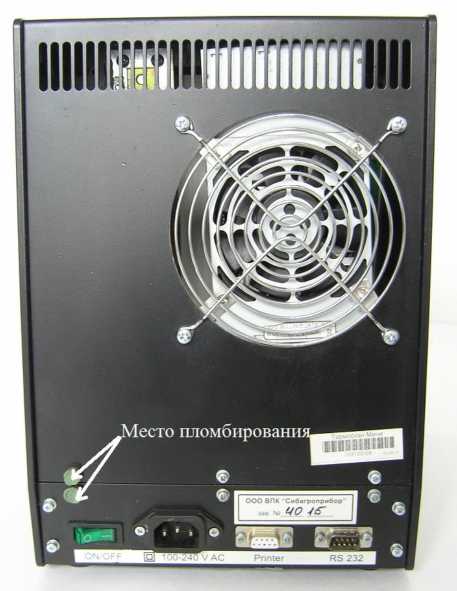

На задней стенке электронного блока расположены разъем питания 220 В 50 Гц, два разъема последовательного порта (RS232) для связи с компьютером и принтером, и выключатель «СЕТЬ».

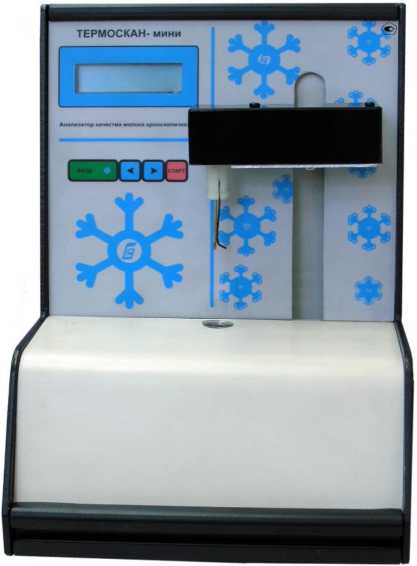

Общий вид анализатора приведен на рисунке 1.

Рисунок 1 - Общий вид анализатора

Программное обеспечение (далее ПО) обеспечивает: измерение падения напряжения на термисторном зонде, пересчет его в температуру, хранение данных градуировки термисторного зонда и контроль термисторного зонда в реальном времени, вывод данных измерения на ЖКИ.

Версию программного обеспечения можно идентифицировать при включении анализатора. На индикаторе высвечивается наименование программного обеспечения и номер версии.

Защита программного обеспечения и данных от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014 и реализована изготовителем на этапе производства.

Программное обеспечение выполнено на базе микроконтроллера ADuC836BS производства Analog Devices Inc.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Обновление программного обеспечения в процессе эксплуатации анализатора не предусмотрено.

Влияние встроенного ПО анализатора на процесс измерения учтено при нормировании метрологических характеристик.

Идентификационные данные ПО должны соответствовать таблице 1.

Таблица 1

• 1 Шкала встроенного цифрового термометра анализатора от 25,000 до минус 10,000 °С. Дискретность отсчета 0,001 °С.

• 2 Диапазон измерения температуры замерзания молока от минус 0,408 °С до минус 0,600 °С.

• 3 Пределы допускаемой основной абсолютной погрешности измерения температуры замерзания молока ±0,004 °С.

• 4 Пределы допускаемой дополнительной абсолютной погрешности измерения температуры замерзания молока в рабочей области температур от 10 до 25 °С соответствуют удвоенному значению пределов допускаемой основной абсолютной погрешности измеренной в нормальных условиях применения (20±2) °С.

• 5 Время прогрева и установления рабочего режима анализатора не менее 30 мин.

• 6 Продолжительность одного анализа пробы молока не более 5 мин.

• 7 Время непрерывной работы анализатора не более 8 ч.

• 8 Питание анализатора осуществляется от сети переменного тока напряжением (220 +22/-33) В частотой (50±1) Гц.

• 9 Мощность, потребляемая анализатором не более 150 В^А.

• 10 Габаритные размеры анализатора 300x230x300 мм.

• 11 Масса анализатора должна быть не более 6 кг.

• 12 Средняя наработка на отказ (То) не менее 10000 ч.

• 13 Полный средний срок службы анализатора (Тсл) не менее 8 лет.

• 14 Условия эксплуатации:

• - температура окружающего воздуха, от 10 до 25 °С;

• - относительная влажность воздуха при температуре 25 °С не более 80 %;

• - атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.).

наносится в правом верхнем углу передней панели анализатора шелкографией и в левом верхнем углу паспорта САП 008.00.00.000ПС и САП 008.00.00.000 РЭ принтером.

В комплект поставки анализатора входят:

1 Анализатор качества молока «Термоскан-Мини» САП 008.00.00.000.....1 шт.

Методы измерений изложены в эксплуатационной документации на анализатор.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические требования

ГОСТ 30562-97 Молоко. Определение точки замерзания. Термисторный криоскопический метод

ГСССД 154-91 Водные растворы хлоридов натрия и калия. Понижение температуры замерзания и эффективные (осмотические) концентрации

Технические условия ТУ 4215-006-70513965-2015

Общество с ограниченной ответственностью Внешнеторговая Производственная Компания «Сибагроприбор»

(ООО ВПК «Сибагроприбор»)

ИНН 5433959220

Юридический адрес 630501, Новосибирская обл., м. р-н Новосибирский, г.п. рабочий поселок Краснообск, рп. Краснообск, ул. Восточная, д. 22, ком. 19

Общество с ограниченной ответственностью Внешнеторговая Производственная Компания «Сибагроприбор»

(ООО ВПК «Сибагроприбор»)

ИНН 5433959220

Юридический адрес 630501, Новосибирская обл., м. р-н Новосибирский, г.п. рабочий поселок Краснообск, рп. Краснообск, ул. Восточная, д. 22, ком. 19

Тел. (383) 308-77-36, 308-79-72

Е-mail: info@sibagropribor.ru

URL: http://www.sibagropribor.ru

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии»

(ФГУП «СНИИМ»)

ИНН 5407110983

Адрес: Россия, 630004, г. Новосибирск, пр-кт Димитрова, 4

Телефон: (383) 210-08-14; Факс: (383) 210-13-60

Е- mail: director@sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
