ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 137 от 28.01.2026
Лист № 1 Регистрационный № 84556-22 Всего листов 13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тестеры оптические КИВИ-4000 Назначение средства измеренийТестеры оптические КИВИ-4000 (далее - тестеры) предназначены для измерений оптической мощности, затухания, генерации оптического излучения и внесения заданного затухания в оптических волокнах и оптических компонентах в одномодовых и многомодовых волоконно-оптических линиях передачи.
Описание средства измеренийКонструктивно тестер оптический КИВИ-4000 выполнен в малогабаритном пластмассовом корпусе.
Тестеры оптические КИВИ-4000 представлены следующими моделями: источники оптического излучения КИВИ-42ХY (где Х = 0, 1, 2, 3, Y = 0, 1, 2, 3, 4, 5, 6), измерители оптической мощности КИВИ-43XY (где Х = 0, 2, 3, Y = 0, 1), КИВИ-451У (где Y = 0, 1, 2), тестеры оптические КИВИ-440Y-0/ (где Y = 0, 1; Z = 1, 2), КИВИ-445Y-0Z (где Y = 1, 3; Z = 1, 2) и аттенюаторы оптические КИВИ-4900-/0 (где Z = 6, 8)
Источники оптического излучения КИВИ-42XY предназначены для генерации оптического излучения на заданных длинах волн при измерениях оптической мощности и затухания. Принцип действия источников оптического излучения КИВИ-420Х основан на преобразовании электрического сигнала в оптический с помощью лазерного диода и последующее введение сгенерированного оптического излучения в оптическое волокно.
Измерители оптической мощности КИВИ-43XY предназначены для измерений оптической мощности в спектральном диапазоне от 830 до 1625 нм с градуированными длинами волн 850, 1300, 1310, 1490, 1550 нм. Принцип действия основан на преобразовании оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Измерители оптической мощности КИВИ-45^ предназначены для измерений оптической мощности в пассивных оптических сетях (PON). Прибор оборудован двумя оптическими портами для подключения в разрыв в любом месте дерева PON. КИВИ-451Х позволяют одновременно тестировать три длины волны - нисходящий PON сигнал на длине волны 1490 нм, сигнал на длине волны 1550 нм и сигнал в восходящем канале на длине волны 1310 нм. Принцип действия основан на преобразовании оптического сигнала в электрический на входном порту с последующим усилением и преобразованием в цифровую форму.
Тестеры оптические КИВИ-440Y-0/ предназначены для генерации оптического излучения на заданных длинах волн (850, 1300, 1310, 1550 нм) и измерении оптической мощности (в спектральном диапазоне от 830 до 1625 нм с градуированными длинами волн 850, 1300, 1310, 1490, 1550 нм), путем преобразования оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Тестеры оптические КИВИ-445Y-0/ предназначены для генерации оптического излучения на заданных длинах волн (1310, 1490, 1550, 1650 нм) и измерении оптической мощности
(в спектральном диапазоне 850 1625 нм с градуированными длинами волн 850, 1300, 1310, 1490,
1550, 1625 нм), путем преобразования оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Модели тестеров КИВИ-4511 и КИВИ-4512 оснащены визуальными локаторами дефектов.
Аттенюаторы оптические КИВИ-4900-ZO предназначены для внесения заданного затухания в оптические волокна и оптические компоненты. Принцип действия аттенюаторов оптических КИВИ-4900^0 основан на ослаблении оптического сигнала с помощью нейтрального фильтра, при этом индикатор прибора отображает полное вносимое затухание, включая собственные потери.
Питание осуществляется от аккумуляторных батарей типа АА либо от внешнего источника питания (адаптера).
Для предотвращения несанкционированного доступа тестеры имеют защитную наклейку завода-изготовителя, разрушающуюся при вскрытии корпуса.
Общий вид тестеров представлен на рисунках 1-9. Место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, место нанесения заводского номера представлены на рисунках 10-12 Заводской номер тестера наносится на заднюю панель измерителя с помощью самоклеящейся пленки.

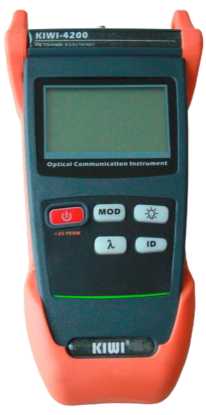

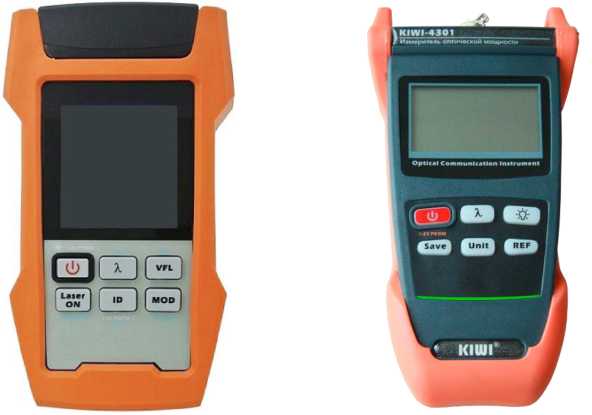

Рисунок 1 - Источники оптического излучения KHB^420Y, КИВИ-421У
Рисунок 2 - Источники оптического излучения
КИВИ-422У,
КИВИ-422,У

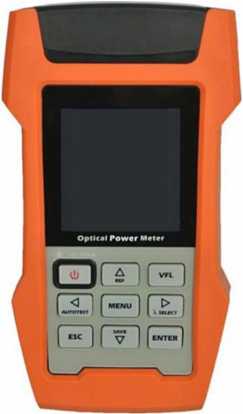

Рисунок 3 - Измерители оптической мощности KKB^430Y

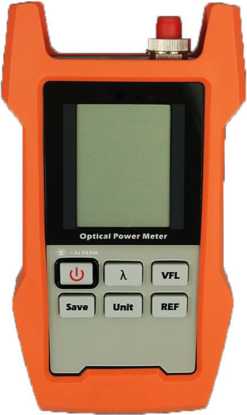

Рисунок 4 - Измерители оптической мощности KHB^432Y

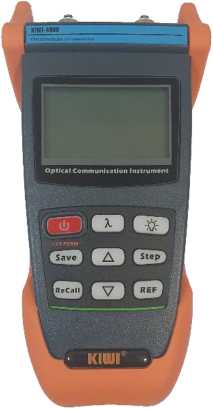

Рисунок 5 - Измерители оптической мощности КИВИ-433У

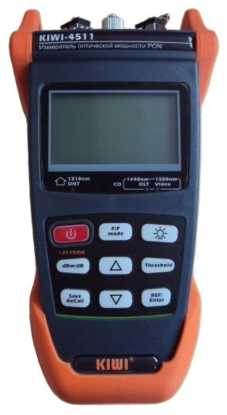

Рисунок 6 - Измерители оптической мощности КИВИ-451У’

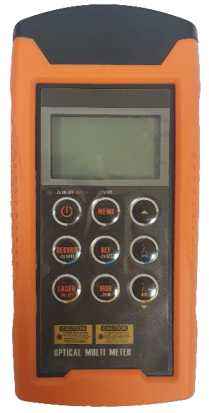

Рисунок 7 - Тестеры оптические КИВИ-440У-СУ

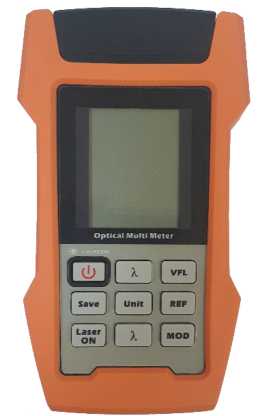

Рисунок 8 - Тестеры оптические I<HBH-445Y-C)Z
Рисунок 9 -Аттенюаторы оптические КИВИ-4900-ZO
Место наклейки знака утверждения типа
Место нанесения заводского номера

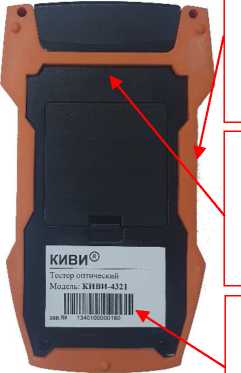

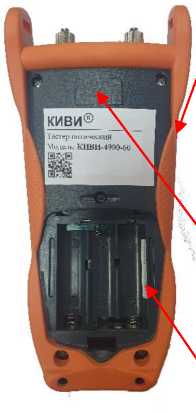

Рисунок 10 - Место нанесения заводского номера, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа источников оптического излучения КИВИ-420У, КИВИ-421У, измерителей оптической мощности 1<ИВИ-430У,
КИВИ-451У, аттенюаторов оптических КИВИ-4900-ZO
Место пломбировки от несанкционированного доступа
Место пломбировки от несанкционированного доступа
Место наклейки знака утверждения типа

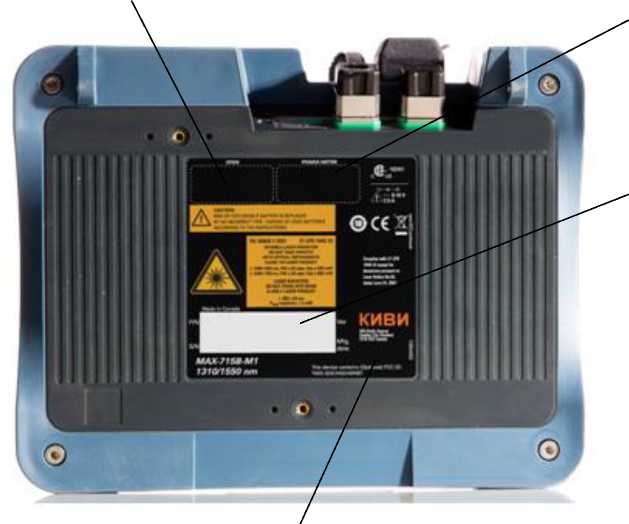

Рисунок 11 - Место нанесения заводского номера, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа источников оптического излучения КИВИ-422У', КИВИ-423У, измерителей оптической мощности <ИВИ-432У,
КИВИ-43,3,У', тестеров оптических КИВИ-445У’-СУ
Место нанесения заводского номера

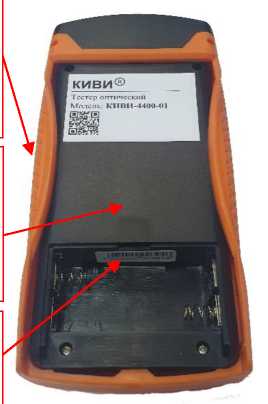

Рисунок 12 - Место нанесения заводского номера, место пломбировки от несанкционированно го доступа, место наклейки знака утверждения типа тестеров оптических 1<ИВИ-440У'-СУ
Тестеры функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (ПО), выполняющее функции отображения на экране прибора информации в удобном для оператора виде.
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации тестеров функционально невозможно. Доступ к аппаратной части тестеров исключен путем установки пломб. Схема пломбировки приведена на рисунках 10-12.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение | |||||||
|
Модель |
КИВИ-420^ КИВИ-421У |
3 $ К | |
о с<-> ■'Г S § |
сч £ 7 К | |
1Г) S § |
N о о ■'Г ■'Г S i |
N о 1Г> ■'Г ■'Г S i |
КИВИ-4900^0 |
|
Идентификационное наименование ПО |
КИВИ-4200 ПО |
КИВИ-4220 ПО |
КИВИ-4300 ПО |
КИВИ-4320 ПО |
КИВИ-4510 ПО |
КИВИ-4400 ПО |
КИВИ-4450 ПО |
КИВИ-4900 ПО |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.4.4 |
5.9.0 |
2.4.5 |
4.1.0 |
5.6.4 |
6.0.0 |
4.0.3 |
1.6.2 |
|
Цифровой идентификатор ПО | ||||||||
Таблица 2 - Метрологические характеристики источников оптического излучения КИВИ-42ХУ
|
Наименование характеристики |
Значение характеристики | ||||||
|
Модель |
КИВИ-4200, КИВИ-4220, КИВИ-4230 |
КИВИ-4201, КИВИ-4221, КИВИ-4231 |
КИВИ-4210, КИВИ-4222, КИВИ-4232 |
КИВИ-4211, КИВИ-4223, КИВИ-4233 |
КИВИ-4224 |
КИВИ-4225 |
КИВИ-4226 |
|
Длины волн излучения источника, нм |
1310 ± 20 1550 ± 20 |
850 ± 20 1300 ± 20 |
1310 ± 20 1490 ± 20 1550 ± 20 |
1310 ± 20 1550 ± 20 1625 ± 20 |
850 ± 20 1300 ± 20 1310 ± 20 1550 ± 20 |
850 ± 20 1300 ± 20 1310 ± 20 1490 ± 20 1550±20 |
850 ± 20 1300 ± 20 1310 ± 20 1550 ± 20 1625 ±20 |
|
Уровень выходной мощности в непрерывном режиме, дБм*, не менее
|
минус 6 минус 6 |
минус 10 минус 10 |
минус 6 минус 6 минус 6 |
минус 6 минус 6 минус 6 |
минус 10 минус 10 минус 6 минус 6 |
минус 10 минус 10 минус 6 минус 6 минус 6 |
минус 10 минус 10 минус 6 минус 6 минус 6 |
|
Нестабильность уровня мощности излучения за 15 минут (после 15 минут прогрева), дБ, не более |
± 0,05 | ||||||
* Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт
|
Наименование характеристики |
Значение характеристики | |
|
Модель |
КИВИ-4300, КИВИ-4320, |
КИВИ-4301, КИВИ-4321, |
|
КИВИ-4330 |
КИВИ-4331 | |
|
Диапазон длин волн исследуемого излучения, нм |
от 830 до 1650 | |
|
Длины волн градуировки, нм |
850, 1300, 1310, |
1490, 1550, 1625 |
|
Диапазон измерений уровня оптической мощности (P), дБм: - на длине волны градуировки 850 нм |
от минус 45 до 8 |
от минус 35 до 20 |
|
- на длинах волн градуировки 1300, 1310, 1490, 1550, 1625 нм |
от минус 55 до 8 |
от минус 45 до 20 |
|
Пределы допускаемой основной погрешности измерений уровня оптической мощности на длинах волн градуировки (при температуре окружающего воздуха от 15 до 25 °С), дБ: - на длине волны градуировки 850 нм; |
± (0,5+2/А), |
± (0,5+20/А), |
|
где А - численное значение |
где А - численное значение | |
|
мощности в нВт: А = 10 0,1Р+6 |
мощности в нВт: А = 10 0,1Р+6 | |
|
- на длинах волн градуировки 1300, 1310, 1490, 1550, 1625 нм |
± (0,3+2/А) |
± (0,3+20/А) |
|
Пределы допускаемой основной относительной погрешности измерений относительных уровней оптической мощности (при температуре окружающего воздуха от 15 до 25 °С), дБ |
± (0,2+2/А) |
± (0,2+20/А) |
|
Пределы допускаемой дополнительной погрешности измерений уровня оптической мощности на длинах волн градуировки на каждые 10°С (при температуре окружающего воздуха от минус 10 до 15 °С и от 25 до 50 °С), дБ |
± 0,2 | |
|
Пределы допускаемой дополнительной погрешности измерений относительных уровней оптической мощности на каждые 10°С (при температуре окружающего воздуха от минус 10 до 15 °С и от 25 до 50 °С), дБ |
± 0,1 | |
|
Наименование характеристики |
Значение характеристики |
|
Модель |
КИВИ-4510, КИВИ-4511, КИВИ-4512 |
|
Диапазон длин волн исследуемого излучения, нм |
от 1260 до 1360, от 1470 до 1505, от 1535 до 1570 |
|
Длины волн градуировки, нм |
1310, 1490, 1550 |
|
Диапазон измерений уровня оптической мощности (P), дБм: - в спектральном диапазоне от 1260 до 1360 нм |
от минус 35 до 10 |
|
- в спектральном диапазоне от 1470 до 1505 нм |
от минус 40 до 10 |
|
- в спектральном диапазоне от 1535 до 1570 нм |
от минус 40 до 20 |
|
Пределы допускаемой основной погрешности измерений уровня оптической мощности на длинах волн градуировки (при температуре окружающего воздуха от 15 до 25 °С), дБ: - в спектральном диапазоне от 1260 до 1360 нм |
± 0,5 |
|
- в спектральном диапазоне от 1470 до 1505 нм |
± 0,5 |
|
- в спектральном диапазоне от 1535 до 1570 нм |
± 0,5 |
|
Пределы допускаемой дополнительной погрешности измерений уровня оптической мощности на длинах волн градуировки на каждые 10°С (при температуре окружающего воздуха от минус 10 до 15 °С и от 25 до 50 °С), дБ |
± 0,2 |
|
Вносимые (собственные) потери, дБ, не более |
1,5 |
Таблица 5 - Метрологические характеристики тестеров оптических KHBH-440Y-0Z
|
Наименование характеристики |
Значение характеристики | |||
|
Модель |
КИВИ-4400-01 |
КИВИ-4400-02 |
КИВИ-4401-01 |
КИВИ-4401-02 |
|
Длины волн излучения | ||||
|
источника, нм |
1310 ± 20 |
850 ± 20 | ||
|
1550 ± 20 |
1300 ± 20 | |||
|
Уровень выходной мощности в непрерывном режиме, | ||||
|
дБм, не менее |
минус 6 |
минус 10 | ||
Продолжение таблицы 5
|
Наименование характеристики |
Значение характеристики | |||
|
Модель |
КИВИ-4400-01 |
КИВИ-4400-02 |
КИВИ-4401-01 |
КИВИ-4401-02 |
|
Нестабильность уровня мощности излучения за 15 минут (после 15 минут прогрева), дБ, не более |
± 0,05 | |||
|
Диапазон длин волн исследуемого излучения, нм |
от 830 до 1650 | |||
|
Длины волн градуировки, нм |
850, 1300, 131 |
0, 1490, 1550 | ||
|
Диапазон измерений уровня оптической мощности (P), дБм:
|
от минус 45 до 8 от минус 55 до 8 |
от минус 35 до 20 от минус 45 до 20 |
от минус 45 до 8 от минус 55 до 8 |
от минус 35 до 20 от минус 45 до 20 |
|
Пределы допускаемой основной погрешности измерений уровня оптической мощности на длинах волн градуировки (при температуре окружающего воздуха от 15 до 25 ОС), дБ:
|
± (0,5+2/А) ± (0,3+2/А) |
± (0,5+20/А) ± (0,3+20/А) |
± (0,5+2/А) ± (0,3+2/А) |
± (0,5+20/А) ± (0,3+20/А) |
|
Пределы допускаемой основной относительной погрешности измерений относительных уровней оптической мощности (при температуре окружающего воздуха от 15 до 25 °С), дБ |
± (0,2+2/А) | |||
|
Пределы допускаемой дополнительной погрешности измерений уровня оптической мощности на длинах волн градуировки на каждые 10°С (при температуре окружающего воздуха от минус 10 до 15 °С и от 25 до 50 °С), дБ |
± 0,2 | |||
|
Пределы допускаемой дополнительной погрешности измерений относительных уровней оптической мощности на каждые 10°С (при температуре окружающего воздуха от минус 10 до 15 °С и от 25 до 50 °С), дБ |
± 0,1 | |||
|
Наименование характеристики |
Значение характеристики | |||
|
Модель |
КИВИ-4451-01 |
КИВИ-4451-02 |
КИВИ-4453-01 |
КИВИ-4453-02 |
|
Длины волн излучения | ||||
|
источника, нм |
1310 ± 20 |
1310 ± 20 | ||
|
1550 ± 20 |
1490 ± 10 | |||
|
1550 ± 20 | ||||
|
Уровень выходной мощности в непрерывном режиме, | ||||
|
дБм, не менее |
минус 6 | |||
|
Нестабильность уровня мощности излучения за 15 | ||||
|
минут (после 15 минут прогрева), дБ, не более |
± 0,05 | |||
|
Диапазон длин волн исследуемого излучения, нм |
от 830 до 1650 | |||
|
Длины волн градуировки, нм |
850, 1300, 1310, |
1490, 1550, 1625 | ||
|
Диапазон измерений уровня оптической мощности (P), дБм:
|
от минус 45 до 8 |
от минус 35 до 20 |
от минус 45 до 8 |
от минус 35 до 20 |
|
1625 нм |
от минус 55 до 8 |
от минус 45 до 20 |
от минус 55 до 8 |
от минус 45 до 20 |
|
Пределы допускаемой основной погрешности измерений уровня оптической мощности на длинах волн градуировки (при температуре окружающего воздуха от 15 до 25 °С), дБ:
|
± (0,5+2/А) |
± (0,5+20/А) |
± (0,5+2/А) |
± (0,5+20/А) |
|
нм, 1625 нм |
± (0,3+2/А) |
± (0,3+20/А) |
± (0,3+2/А) |
± (0,3+20/А) |
|
Пределы допускаемой основной относительной погрешности измерений относительных уровней оптической мощности (при | ||||
|
температуре окружающего воздуха от 15 до 25 °С), дБ |
± (0,2+2/А) | |||
Продолжение таблицы 6
|
Наименование характеристики |
Значение характеристики | |||
|
Модель |
КИВИ-4451-01 |
КИВИ-4451-02 |
КИВИ-4453-01 |
КИВИ-4453-02 |
|
Пределы допускаемой дополнительной погрешности измерений уровня оптической мощности на длинах волн градуировки на каждые 10°С (при температуре окружающего воздуха от минус 10 до 15 °С и от 25 до 50 °С), дБ |
± 0,2 | |||
|
Пределы допускаемой дополнительной погрешности измерений относительных уровней оптической мощности на каждые 10°С (при температуре окружающего воздуха от минус 10 до 15 °С и от 25 до 50 °С), дБ |
± 0,1 | |||
Таблица 7 - Метрологические характеристики аттенюаторов оптических КИВИ-4900-ZO
|
Наименование характеристики |
Значение характеристики | |
|
Модель |
КИВИ-4900-60 |
КИВИ-4900-80 |
|
Длины волн градуировки, нм |
1310, 1490, 1550 | |
|
Вносимые (собственные) потери, дБ, не более |
2 | |
|
Диапазон вносимого ослабления, дБ |
от 2 до 60 |
от 2 до 80 |
|
Пределы допускаемой абсолютной погрешности установки значений ослабления на длинах волн градуировки, дБ |
± (0,3+0,05-А), где А - значение ослабления | |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры (высотахширинахдлина), мм, не более: - модели КИВИ-420У, КИВИ-421У, КИВИ-430У, КИВИ-451У, КИВИ-4900-ZO |
190 x 90 x 50 |
|
- модели КИВИ-422У, КИВИ-423У, КИВИ-432У, КИВИ-433У, КИВИ-445Y-0Z |
170 x 100 x 40 |
|
- модели КИВИ-440Y-0Z |
170 x 80 x 40 |
|
Масса (исключая массу батарей), г, не более: - модели КИВИ-42ХУ’, КИВИ-43ХУ’, КИВИ-440Y-0Z, КИВИ-445У^ |
250 |
|
- модели КИВИ-451У, КИВИ-4900-ZO |
500 |
|
Напряжение питания от сети переменного тока частотой от 50 до 60 Гц, В: |
от 110 до 240 |
|
Напряжение питания от источника постоянного тока, В |
от 4,5 до 12 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от минус 10 |
|
- относительная влажность воздуха при температуре 20°С, %, не более |
до плюс 50 90 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус тестеров.
Комплектность средства измерений
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тестер оптический |
в зависимости от модели |
1 шт. |
|
Блок питания |
- |
1 шт. |
|
Транспортная сумка |
- |
1 шт. |
|
Формуляр |
4437-002-68200779-10 ФО |
1 экз. |
|
Руководство по эксплуатации |
4437-002-68200779-10 РЭ |
1 экз. |
приведены в разделе «Порядок работы с тестерами» «Тестер оптический КИВИ-4000. Руководство по эксплуатации 4437-002-68200779-10 РЭ».
Нормативные и технические документы, устанавливающие требования к тестерам оптическим Киви-4000Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.2019 № 2862 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»
«Тестер оптический КИВИ-4000. Технические условия 4437-002-68200779-10 ТУ»
ПравообладательОбщество с ограниченной ответственностью «КивиТех»
(ООО «КивиТех»)
ИНН 5003090675
Юридический адрес: 108811, г. Москва, п. Московский, Киевское ш., 22-й км, двлд. 4, стр. 1, блок Б
Телефон/факс: +7(495) 775-46-04
ИзготовительОбщество с ограниченной ответственностью «КивиТех»
(ООО «КивиТех»)
ИНН 5003090675
Адрес места осуществления деятельности: 108811, г. Москва, вн.тер.г. муниципальный округ Солнцево, Киевское ш., 22-й км, д. 4, стр. 1
Телефон/факс: +7(495) 775-46-04
Испытательный центрФедеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации
(ФГБУ «ГНМЦ» Минобороны России)
Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, 13
Телефон (495) 583-99-23; факс: (495) 583-99-48
Уникальный номер записи об аккредитации в реестре аккредитованных лиц ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311314 от 31 августа 2015 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
28 января 2026 г.
137
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель Руководителя
Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» января 2026 г. № 137
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Рефлектометры оптические |
серии КИВИ- 7200 |
67839-17 |
Общество с ограниченной ответственностью «КивиТех» (ООО «КивиТех»), г. Москва |
Адрес: 108811, г. Москва, п. Московский, Киевское шоссе, 22-й км, домовладение 4, строение 1, блок Б |
Адрес места осуществления деятельности: 108811, г. Москва, вн. тер. г. муниципальный округ Солнцево, Киевское ш., 22-й км, д. 4, стр. 1 |
Общество с ограниченной ответственностью «КивиТех» (ООО «КивиТех»), г. Москва |
|
2. |
Тестеры оптические |
КИВИ-4000 |
84556-22 |
Общество с ограниченной ответственностью «КивиТех» (ООО «КивиТех»), г. Москва |
Адрес: 108811, г. Москва, п. Московский, Киевское шоссе, 22-й км, домовладение 4, строение 1, блок Б |
Адрес места осуществления деятельности: 108811, г. Москва, вн.тер.г. муниципальный округ Солнцево, Киевское ш., 22-й км, д. 4, стр. 1 |
Общество с ограниченной ответственностью «КивиТех» (ООО «КивиТех»), г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » янБаря 2026 г. № 1 37
Лист № 1
Регистрационный № 67839-17 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рефлектометры оптические серии КИВИ-7200 Назначение средства измеренийРефлектометры оптические серии КИВИ-7200 (далее по тексту - рефлектометры) предназначены для измерений ослабления, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, измерений средней мощности и ослабления оптического излучения в волоконно-оптических кабелях и оптических компонентах.
Описание средства измеренийПринцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Прибор оборудован рядом портов:
-
- измерительный порт рефлектометра, может состоять из одного или двух оптических разъемов в зависимости от количества рабочих длин волн, определяемых видом модели прибора;
-
- порт встроенного измерителя оптической мощности (дополнительная опция);
-
- порт источника оптического излучения (совмещен с измерительным портом рефлектометра).
Принцип действия измерителя оптической мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах или светодиодах с применением схемы стабилизации мощности излучения; предусмотрен режим генерации непрерывного и модулированного оптического излучения.
Рефлектометры выполнены в виде переносного прибора в прямоугольном корпусе. Основные элементы управления прибором расположены на сенсорном экране передней панели.
Рефлектометры выпускаются в следующих модификациях: КИВИ-7211, КИВИ-7212, КИВИ-7213, КИВИ-7214, КИВИ-7221, КИВИ-7222, КИВИ-7231, КИВИ-7232, КИВИ-7233, КИВИ-7234, которые отличаются динамическим диапазоном и рабочими длинами волн.
Общий вид рефлектометров оптических серии КИВИ-7200 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Сенсорный экран
Марка изготовителя

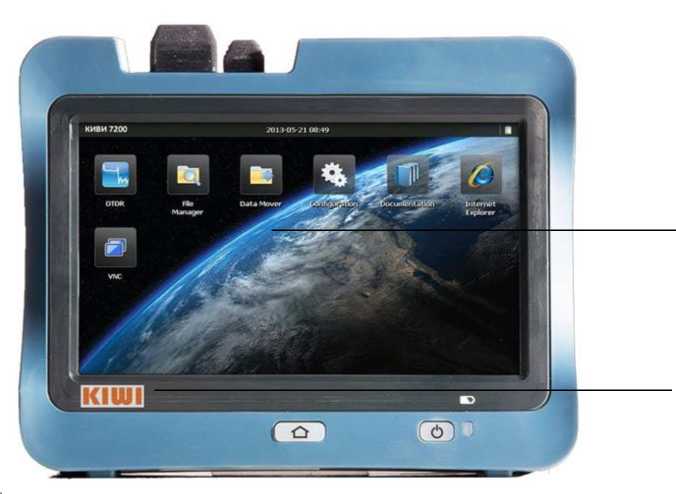

Рисунок 1 - Общий вид рефлектометров оптических серии КИВИ-7200
Место нанесения знака поверки
Место нанесения знака утверждения типа
Модель прибора
Место установки лейбла пломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометров, служит для выполнения функций определения параметров сигнала, сохранения и отображения на экране прибора информации в удобном для оператора виде.
Метрологически значимая часть ПО располагается в аппаратной части рефлектометров. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщения о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений, функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части рефлектометров исключен конструктивно. В целях предотвращения вскрытия корпуса рефлектометров произведено пломбирование. Замена версии ПО с целью расширения сервисных возможностей рефлектометра может производиться только в аккредитованных сервис-центрах фирмы -изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения_____________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OTDR.exe |
|
Номер версии (идентификационный номер) ПО |
1.1 и выше |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики приведены в таблицах 2 - 5.
|
Таблица 2 - Метрологические характеристики рефлектометров оптических КИВИ-7210 | ||||
|
Модификация рефлектометра оптического КИВИ-7210 |
КИВИ-7211 |
КИВИ-7212 |
КИВИ-7213 |
КИВИ-7214 |
|
Тип волокна |
Одномодовое 9 /125 мкм | |||
|
Рабочие длины волн, нм |
1310±20/1550±20 |
1310±20/1550±20 |
1310±20/1550±20; 1625±10 (с фильтром) |
1310±20/1550±20; 1625±10 |
|
Уровень выходной мощности оптического излучения в непрерывном режиме, дБм*, не менее |
-11,5 / -11,5 |
-11,5 / -11,5 |
-11,5 / -11,5 / -11,5 |
-11,5 / -11,5 / -11,5 |
|
Нестабильность уровня выходной мощности оптического излучения в непрерывном режиме за 15 мин (после 15 минут прогрева), дБ, не более |
±0,05 | |||
|
Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности импульса 20 мкс)**, дБ |
27/26 |
28/26 |
28/26/26 |
28/26/26 |
|
Мертвая зона при измерении, м
|
10,0/10,0 2,5/2,5 |
4,0/4,0 1,0/1,0 |
4,0/4,0/4,0 1,0/1,0/1,0 |
4,0/4,0/4,0 1,0/1,0/1,0 |
|
Длительность зондирующих импульсов, нс |
5; 10; 30; 50; 100; 275; 1000; 2500; 5000; 10000; 20000 | |||
|
Диапазоны измеряемых длин, км |
от 0 до 1,25; от 0 до 2,50; от 0 до 5,00; от 0 до 10,00; от 0 до 20,00; от 0 до 40,00; от 0 до 80,00; от 0 до 160,00 |
от 0 до 0,10; от 0 до 0,30; от 0 до 0,65; от 0 до 1,25; от 0 до 2,50; от 0 до 5,00; от 0 до 10,00; от 0 до 20,00; от 0 до 40,00; от 0 до 80,00; от 0 до 160,00 | ||
|
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ/дБ |
±0,05 | |||
|
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL = ±(0,75+5П0-5Ъ+5), где L - измеряемая длина, м; 5 - дискретность отсчета (зависит от измеряемой длины), м | |||
|
Примечания: * Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт. ** Здесь и далее динамический диапазон - разность (в дБ) между уровнем сигнала, рассеянного от ближнего к рефлектометру конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти установленного диапазона длин. | ||||
Таблица 3 - Метрологические характеристики рефлектометров оптических КИВИ-7220 и КИВИ-7230
|
Модификация рефлектометров оптических КИВИ-7220 и КИВИ-7230 |
КИВИ-7221 |
КИВИ-7222 |
КИВИ-7231 |
КИВИ-7232 |
КИВИ-7233 |
КИВИ-7234 |
|
Тип волокна |
Одномодовое 9/125 мкм | |||||
|
Рабочие длины волн, нм |
1310±20/1550±20 |
1310±20/1550±20; 1625±10 (с фильтром) |
1310±20/1550±20 |
1310±20/1550±20; 1625±10 (с фильтром) |
1310±20/1550±20; 1625±10 |
1310±20/1550±20; 1650±5 (с фильтром) |
|
Уровень выходной мощности оптического излучения в непрерывном режиме, дБм, не менее |
-6,0 / -6,0 |
-6,0 / -6,0 / -6,0 |
-2,5 / -2,5 |
-2,5 / -2,5 / -2,5 |
-2,5 / -2,5 / -2,5 |
-2,5 / -2,5 / -2,5 |
|
Нестабильность уровня выходной мощности оптического излучения в непрерывном режиме за 15 мин (после 15 минут прогрева), дБ, не более |
±0,05 | |||||
|
Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности импульса 20 мкс), дБ |
34/33 |
34/33/33 |
37/36 |
37/36/37 |
37/36/37 |
37/36/37 |
|
Мертвая зона при измерении, м
|
4,0/4,0 0,7/0,7 |
4,0/4,0 /4,0 0,7/0,7/0,7 |
3,5/3,5 0,5/0,5 |
3,5/3,5/3,5 0,5/0,5/0,5 |
3,5/3,5/3,5 0,5/0,5/0,5 |
3,5/3,5/3,5 0,5/0,5/0,5 |
|
Длительность зондирующих импульсов, нс |
3; 5; 10; 30; 50; 100; 275; 1000; 2500; 5000; 10000; 20000 | |||||
|
Диапазоны измеряемых длин, км |
от 0 до 0,10; от 0 до 0,30; от 0 до 0,65; от 0 до 1,25; от 0 до 2,50; от 0 до 5,00; от 0 до 10,00; от 0 до 20,00; от 0 до 40,00; от 0 до 80,00; от 0 до 160,00; от 0 до 260,00 |
от 0 до 0,10; от 0 до 0,30; от 0 до 0,65; от 0 до 1,25; от 0 до 2,50; от 0 до 5,00; от 0 до 10,00; от 0 до 20,00; от 0 до 40,00; от 0 до 80,00; от 0 до 160,00; от 0 до 260,00; от 0 до 400,00 | ||||
|
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ/дБ |
±0,03 | |||||
|
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL = ±(0,75+2,5И0_5Ъ+5), где L - измеряемая длина, м; 5 - дискретность отсчета (зависит от измеряемой длины), м. | |||||
Таблица 4 - Метрологические характеристики встроенных измерителей оптической мощности
|
Наименование характеристики |
Значение |
|
Длины волн градуировки, нм |
850, 1300, 1310, 1490, 1550, 1625 |
|
Диапазон измерений уровня средней мощности оптического излучения, дБм |
от -50 до +27 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, дБ |
± (0,3+т) * |
|
Примечание: * Здесь и далее А обозначает измеренное значение мощности в нВт: A = 100,1Р+6, где P - измеренное значение уровня средней мощности в дБм | |
Таблица 5 - Основные технические характеристики рефлектометров
|
Наименование характеристики |
Значение |
|
Электропитание осуществляется от сети переменного тока через блок питания: - напряжением, В |
220±20 |
|
- частотой, Гц |
55±5 |
|
Габаритные размеры, мм, не более - высота |
166 |
|
- ширина |
200 |
|
- глубина |
68 |
|
Масса (включая батарею), кг, не более |
1,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +50 |
|
- относительная влажность воздуха (без конденсата), %, не более |
95 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса рефлектометра методом наклеивания этикетки.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений_____________________________________
|
Наименование |
Количество |
|
Рефлектометр оптический серии КИВИ-72001 |
1 шт. |
|
Сетевой адаптер |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Примечание: 1 Модель указывается при заказе | |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к рефлектометрам оптическим серии КИВИ-7200ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»
Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки»
ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки»
ИзготовительОбщество с ограниченной ответственностью «КивиТех»
(ООО «КивиТех»)
ИНН: 5003090675
Адрес места осуществления деятельности: 108811, г. Москва, вн. тер. г. муниципальный округ Солнцево, Киевское ш., 22-й км, д. 4, стр. 1
Телефон (факс): +7(495)775-46-04
Web-сайт: kiwitest.ru
E-mail: info@kiwitest.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптико-физических измерений»
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7(495) 437-56-33; факс: +7(495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
