№141 от 29.01.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747219
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (4)
Приказы по основной деятельности по агентству Вн. Приказ № 141 от 29.01.2026
Р Е Е
к приказу Федерального агентства по техническому регулированию
и метрологии
от «__ » я^1заря 2026 г. № 141
Сведения об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений причина внесения изменений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Антенны широкополосные измерительные рупорные |
П6-421, П6-421М |
82813-21 |
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД- Электроникс"), г. Курск |
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД- Электроникс"), г. Курск |
26.08.2031 |
|
2. |
Антенны измерительные электрического поля |
П6-220 |
83650-21 |
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД- Электроникс"), г. Курск |
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД- Электроникс"), г. Курск |
12.11.2031 |
|
3. |

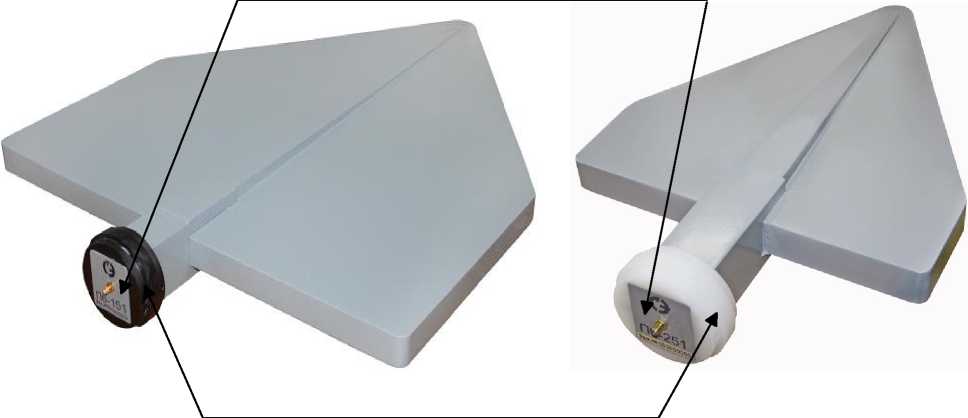

Антенны логопериодические |
П6-151, П6-251 |
83853-21 |
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД- Электроникс"), г. Курск |
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД- Электроникс"), г. Курск |
02.12.2031 |
|
4. |
Вибропреобразователи |
серии АР10XX |
63426-16 |
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров |
16.03.2031 |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
29 января 2026 г.
141
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.
-
2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененные описания типов средств измерений,
прилагаемые к настоящему приказу.
-
4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 316B076EA979CDFD7618B7011C5621C3
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 13.01.2026 до 08.04.2027
\__________________/
141
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от« 29 » ____ 2026 г. №Лист № 1 Регистрационный № 83650-21 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Антенны измерительные электрического поля П6-220Назначение средства измерений
Антенна измерительная электрического поля П6-220 (далее - антенна) предназначена для измерения напряжённости электрического поля в диапазоне частот от 9 кГц до 30 МГц.
Антенна совместно с измерительными приемными устройствами применяется для измерения характеристик антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 9 кГц до 30 МГц. Антенна имеет функцию бланкирования активной части, предотвращающую перегрузки средств измерений. Антенна может использоваться для работы в лабораторных, заводских и полевых условиях.
Описание средства измеренийАнтенна измерительная электрического поля представляет собой коническую дипольную антенну с активной частью, которая согласует импеданс диполя в широкой полосе частот (от 0,009 до 30 МГц) и компенсирует потери на согласование для выходного сопротивления тракта 50 Ом. Приёмными элементами антенны являются два конических вибратора, диполи которых образованы восьмью алюминиевыми стержнями и двумя дисками. Четыре стержневые стяжки обеспечивают антенне необходимую жёсткость. Вибраторы закреплены на боковых поверхностях прямоугольного металлического корпуса, в котором размещены согласующий усилитель и фильтры питания. На нижней поверхности корпуса размещены СВЧ - выход с волновым сопротивлением 50 Ом N-типа (розетка) и разъём питания (вилка РС-4ТВ).
Питание антенны осуществляется от батарейного источника питания напряжением плюс 15 В ± 10%, минус 15 В ± 10%.
Установка антенны возможна на опору любого типа.
Общий вид антенны, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа» и заводского номера представлены на рисунках 1,2.
Заводской номер наносится на этикетку, выполненную типографским способом, на корпус антенн в виде наклейки. Формат нанесения заводского номера буквенно-цифровой.
Нанесение знака поверки на средство измерений не предусмотрено.

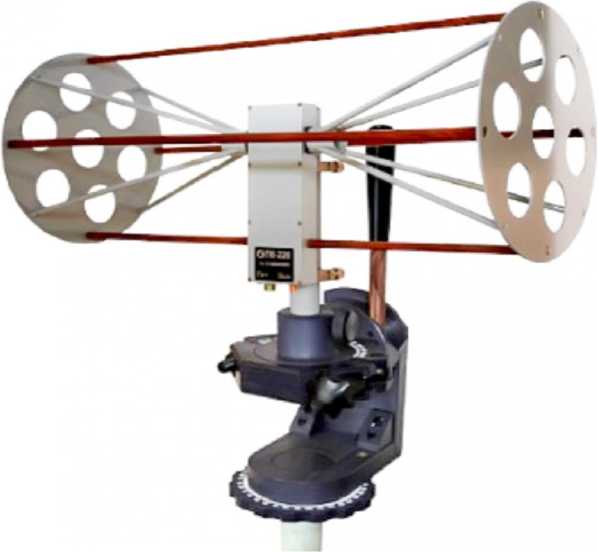

Рисунок 1 - Внешний вид антенны П6-220
места для пломбировки от

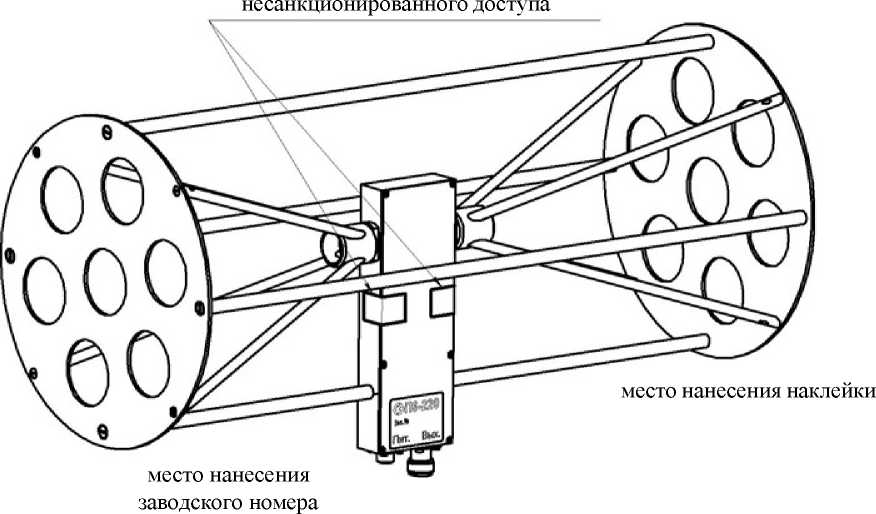

Рисунок 2 - Места пломбировки антенны П6-220
Лист № 3 Всего листов 4 Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, кГц |
от 9 до 3•IO4 |
|
Коэффициент калибровки антенны, дБ (м-1) |
от -20 до 10 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, не более, дБ |
±2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип выходного соединителя |
N-тип (розетка) |
|
Номинальное входное сопротивление, Ом |
50 |
|
Напряжение постоянного тока электрического питания, В |
+(15,0±10%) -(15,0±10%) |
|
Тип входного соединителя батарейного блока питания |
РС-4ТВ (вилка блочная) |
|
Масса, кг, не более |
0,9 |
|
Габаритные размеры, мм, не более | |
|
-длина |
459 |
|
-ширина |
200 |
|
-высота |
246 |
|
Условия применения: | |
|
температура окружающего воздуха, &С |
от -40 до +50 |
|
относительная влажность воздуха при температуре 20 С, %, не более |
80 |
|
атмосферное давление, мм рт. ст. |
от 630 до 800 |
наносится на титульный лист эксплуатационной документации типографским способом, а на корпус антенны методом наклейки.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Антенна измерительная электрического поля П6-220 |
КНПР.464611.004 |
1 шт. |
|
Руководство по эксплуатации |
КНПР.464611.004 РЭ |
1 шт. |
|
Формуляр |
КНПР.464611.004ФО |
1 шт. |
|
Методика поверки |
- |
1 шт. |
|
Ящик укладочный |
КНПР.321144.127 |
1 шт.* |
|
Блок питания |
- |
1 шт.* |
|
* - поставляется по отдельному заказу | ||
приведены в разделе 6 «Проведение измерений» документа КНПР.464611.004 РЭ «Антенна измерительная электрического поля П6-220». Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 13317-89 Элементы соединений СВЧ трактов радиоизмерительных приборов.
Присоединительные размеры.
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряжённости электрического поля в диапазоне частот от 0,0003 до 2500 МГц.
Технические условия КНПР.464611.004 ТУ
Правообладатель
Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс») ИНН 4629049921
Юридический адрес: 305021, г. Курск, ул. К. Маркса 70Б Телефон/Факс: (4712) 39-06-32
E-mail: info@skard.ru
Изготовитель
Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс») Адрес: 305021, г. Курск, ул. К. Маркса 70Б
ИНН 4629049921
Телефон/Факс: (4712) 39-06-32 E-mail: info@skard.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации
141006, Московская обл., г. Мытищи, ул. Комарова, 13
Телефон +7(495) 583-99-23, факс: +7(495) 583-99-48 Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа RA.RU.311314 от 31.08.2015.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » таваря 2026 г. № 141Лист № 1 Регистрационный № 82813-21 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Антенны широкополосные измерительные рупорные П6-421, П6-421МНазначение и область применения
Антенны широкополосные измерительные рупорные П6-421, П6-421М предназначены для преобразования плотности потока энергии электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) - для измерений плотности потока энергии электромагнитного поля, а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с заданной плотностью потока энергии.
Описание средства измерений
Принцип действия антенн широкополосных измерительных рупорных П6-421, П6-421М (далее - антенны П6-421, П6-421М) основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую им высокочастотную мощность в тракте.
Антенны П6-421, П6-421М состоят из пирамидального рупора. Рупор выполнен на базе Н-образного волновода, в центре которого встроены металлические пластины экспоненциальной формы. Рупор имеет форму усеченной пирамиды с квадратным основанием и вершиной.
Антенны П6-421, П6-421М имеют коаксиальный СВЧ выход с волновым
сопротивлением 50 Ом N-типа.
Антенны П6-421, П6-421М имеют линейную поляризацию.
Для крепления антенн П6-421, П6-421М на заднем фланце их корпуса предусмотрены 6 отверстий М8.
Элементы антенн П6-421, П6-421М, влияющие на их метрологические характеристики, защищены от несанкционированного доступа пломбой (наклейкой) и лакокрасочным покрытием.
Общий вид антенны П6-421 приведён на рисунке 1. Общий вид антенны П6-421М приведён на рисунке 2.
Схема пломбирования от несанкционированного доступа антенн П6-421 приведена на рисунке 1.
Схема пломбирования от несанкционированного доступа антенн П6-421М приведена на рисунке 2.
Место нанесения знака утверждения типа и заводского номера на антенну П6-421 приведено на рисунке 1.
Место нанесения знака утверждения типа и заводского номера на антенну П6-421М приведено на рисунке 2.
Заводской номер наносится на корпус антенн П6-421 и П6-421М на металлический шильдик методом лазерной гравировки. Формат нанесения заводского номера буквенноцифровой.
Нанесение знака поверки на средство измерений не предусмотрено.
1
2
-
1 - рупор
-
2 - соединитель N типа
-
3 - место пломбирования от несанкционированного доступа
-
4 - место нанесения знака утверждения типа и заводского номера

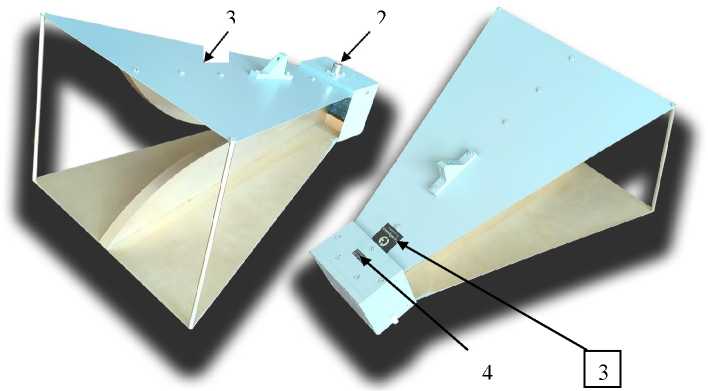

Рисунок 1 - Общий вид антенны П6-421 с указанием места пломбирования от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера
-
1 - рупор
-
2 - соединитель N типа
-
3 - место пломбирования от несанкционированного доступа
-
4 - место нанесения знака утверждения типа и заводского номера

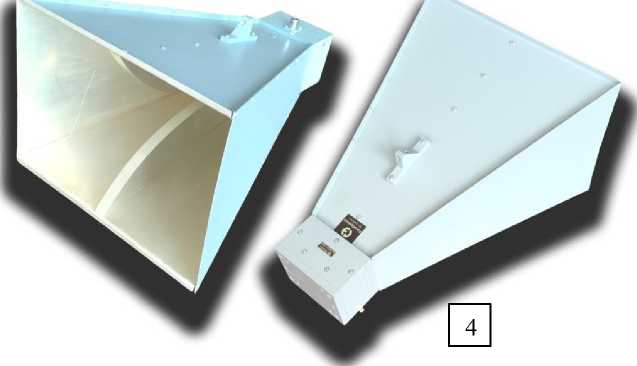

Рисунок 2 - Общий вид антенны П6-421М с указанием места пломбирования от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики антенн П6-421
|
Наименование характеристики |
Значение |
|
Рабочий диапазон частот, ГГц |
от 0,45 до 6,00 включ. |
|
КСВН не более |
2,0 |
|
Коэффициент усиления антенны в диапазоне рабочих частот, дБ |
от 1,0 до 19,0 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента усиления антенны, дБ |
±1,5 |
|
Поляризация |
линейная |
Таблица 2 - Метрологические характеристики антенн П6-421М
|
Наименование характеристики |
Значение |
|
Рабочий диапазон частот, ГГц |
от 0,37 до 6,00 включ. |
|
КСВН не более: | |
|
- в диапазоне частот от 0,37 до 0,50 ГГц включ. |
3,0 |
|
- в диапазоне частот св. 0,50 до 6,00 ГГц включ. |
2,0 |
|
Коэффициент усиления антенны в диапазоне частот, дБ |
от 1,0 до 19,0 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента усиления антенны, дБ |
±1,5 |
Таблица 3 - Основные технические характеристики антенн П6-421, П6-421М
|
Наименование характеристики |
Значение | |
|
антенна П6-421 |
антенна П6-421М | |
|
Тип выходного ВЧ соединителя |
N(розетка) | |
|
Номинальное входное сопротивление, Ом |
50 | |
|
Габаритные размеры, мм, не более: | ||
|
- длина |
484,3 |
484,3 |
|
- ширина |
361,7 |
358,0 |
|
- высота |
284,2 |
270,0 |
|
Масса, кг, не более |
4,20 |
3,65 |
|
Рабочие условия применения: | ||
|
- температура окружающего воздуха, &С |
от -40 до +50 | |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) | |
|
- относительная влажность воздуха | ||
|
при температуре 35 &С, %, не более |
98 | |
наносится на титульный лист документов КНПР.464653.048 РЭ «Антенны широкополосные измерительные рупорные П6-421, П6-421М. Руководство по эксплуатации», КНПР.464653.048 ФО «Антенна широкополосная измерительная рупорная П6-421. Формуляр»
и КНПР.464653.042 ФО «Антенна широкополосная измерительная рупорная П6-421М. Формуляр» типографским способом и на внешнюю поверхность антенн П6-421, П6-421М в виде шильдика.
Лист № 4 Всего листов 5 Комплектность средства измеренийТаблица 4 - Комплектность антенны П6-421
|
Наименование |
Обозначение |
Количество |
|
Антенна широкополосная измерительная рупорная П6-421 |
КНПР.464653.048 |
1 шт. |
|
Формуляр |
КНПР.464653.048 ФО |
1 экз. |
|
Руководство по эксплуатации |
КНПР.464653.048 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Ящик укладочный* |
КНПР.321144.126 |
1 шт.* |
|
* - поставляется по согласованию с заказчиком | ||
Таблица 5 - Комплектность антенны П6-421М
|
Наименование |
Обозначение |
Количество |
|
Антенна широкополосная измерительная рупорная П6-421М |
КНПР.464653.042 |
1 шт. |
|
Формуляр |
КНПР.464653.042 ФО |
1 экз. |
|
Руководство по эксплуатации |
КНПР.464653.048 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Ящик укладочный* |
КНПР.321144.126 |
1 шт.* |
|
* - поставляется по согласованию с заказчиком | ||
приведены в разделе 5 «Подготовка антенны к использованию» документа КНПР.464653.048 РЭ «Антенны широкополосные измерительные рупорные П6-421, П6-421М. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
КНПР.464653.048 ТУ «Антенны широкополосные измерительные рупорные П6-421, П6-421М. Технические условия».
ИзготовительАкционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)
Адрес: 305021, г. Курск, ул. К. Маркса 70Б
ИНН 4629049921
Телефон (факс): 8 (4712) 39-06-32
E-mail: info@skard.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): 8 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению измерений в целях утверждения типа № 30002-13 от 11 мая 2018 года.
г. Солнечногорск,
испытаний средств
Лист № 1
Всего листов 16
Регистрационный № 63426-16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

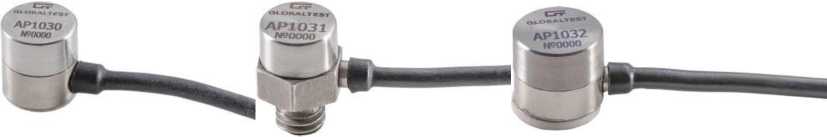

Вибропреобразователи серии АР10ХХ Назначение средства измеренийВибропреобразователи серии АР10ХХ (далее - датчики) предназначены для измерений вибрационных и ударных ускорений.
Описание средства измерений
Принцип действия датчиков основан на генерации электрического сигнала (заряда), пропорционального воздействующему ускорению.
В конструкции датчиков использована механическая схема с пьезокерамическим элементом, работающим на сдвиг (для АР1011, АР1012, АР1016-ХХ, АР1017 - с кварцевым элементом, работающим в режиме "растяжения-сжатия"). В зависимости от диапазонов измерений и конструктивных особенностей датчики выпускаются в нескольких модификациях. Каждая модификация может иметь несколько исполнений, отличающихся типом соединителя или способом крепления к объекту контроля. Материал корпуса - нержавеющая сталь или титановый сплав.

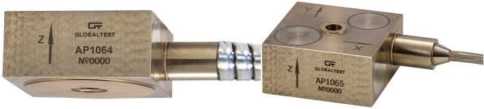

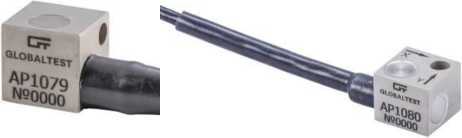

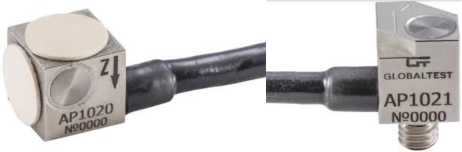

Датчики АР1020, АР1024, АР1030, АР1032, АР1047, АР1064, АР1065, АР1084-01 имеют конструкцию, позволяющую электрически развязать схему измерений от объекта контроля с уменьшением электрических помех.
Структура обозначений датчиков (символы «Х» могут отсутствовать): АР10 ХХ- ХХ
индекс исполнения__________________
индекс модификации (до трех символов)
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус.
Конструктивные особенности модификаций приведены в таблице 1. Внешний вид датчиков приведен на рисунках 1, 2 и 3.
Таблица 1
|
Исполнение |
Конструктивные особенности модификаций | |||
|
Номинальное значение коэффициента преобразования, пКл/(м-с"2) |
Количество измерительных осей |
Способ крепления |
Вид кабельной заделки/ Тип соединителя | |
|
1 |
2 |
3 |
4 |
5 |
|
Миниатюрные | ||||
|
АР1011 |
0,0035 |
1 |
резьбовой хвостовик М5 |
встроенный кабель/ AR05 (10-32UNF) |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
АР1012 |
0,0035 |
1 |
резьбовой хвостовик М5 |
встроенный кабель/ AR05 (10-32UNF) |
|
АР1015 |
0,12 |
1 |
клеевой |
встроенный кабель/ AR05 (10-32UNF) |
|
АР1016 |
0,0075 |
1 |
шпилька М5 |
горизонтальный выход/ AR03 (10-32UNF) |
|
АР1016-01 |
встроенный кабель/ AR05 (10-32UNF) | |||
|
АР1017 |
0,01 |
1 |
резьбовой хвостовик М5 |
встроенный кабель/ AR05 (10-32UNF) |
|
АР1019 |
0,025 |
1 |
клеевой |
встроенный кабель/ AR05 (10-32UNF) |
|
АР1024 |
0,3 |
1 |
клеевой |
горизонтальный выход/ AR03 (10-32UNF) |
|
АР1024-01 |
вертикальный выход/ AR03 (10-32UNF) | |||
|
АР1030 |
0,11 |
1 |
клеевой |
встроенный кабель/ AR05 (10-32UNF) |
|
АР1031 |
0,11 |
1 |
резьбовой хвостовик М5 |
встроенный кабель/ AR05 (10-32UNF) |
|
АР1031-01 |
встроенный кабель/ розетка РС4ТВ | |||
|
АР1031-02 |
0,03 |
встроенный кабель/ AR05 (10-32UNF) | ||
|
АР1032 |
0,2 |
1 |
клеевой |
встроенный кабель/ AR05 (10-32UNF) |
|
АР1034 |
0,3 |
1 |
шпилька М3 |
горизонтальный выход/ AR02 (М3) |
|
АР1034-01 |
вертикальный выход/ AR02 (М3) | |||
|
Миниатюрные 3-х компонентные | ||||
|
АР1020 |
0,2 |
3 |
клеевое |
встроенный кабель/ 3xAR05 (10-32UNF) |
|
АР1021 |
0,2 |
3 |
резьбовой хвостовик M5 |
встроенный кабель/ 3xAR05 (10-32UNF) |
|
АР1022 |
0,1 |
3 |
резьбовой хвостовик M5 |
встроенный кабель/ 3xAR05 (10-32UNF) |
|
АР1022-01 |
встроенный кабель/ розетка РС4ТВ | |||
|
АР1023 |
0,025 |
3 |
резьбовой хвостовик М5 |
встроенный кабель/ 3xAR05 (10-32UNF) |
|
Общего назначения | ||||
|
АР1037 |
1 |
1 |
шпилька М5 |
горизонтальный выход/ AR03 (10-32UNF) |
|
АР1037-01 |
встроенный кабель/ AR05 (10-32UNF) | |||
Продолжение, таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
АР1037-02 |
1 |
1 |
шпилька М5 |
встроенный кабель/ AR05 (10-32UNF) |
|
АР1037-03 |
вертикальный выход/ AR03 (10-32UNF) | |||
|
АР1040 |
2 |
1 |
шпилька М5 |
горизонтальный выход/ AR03 (10-32UNF) |
|
АР1040-01 |
вертикальный выход/ AR03 (10-32UNF) | |||
|
АР1057 |
8 |
1 |
шпилька М5 |
горизонтальный выход/ AR03 (10-32UNF) |
|
АР1057-01 |
горизонтальный выход/TNC-BJ | |||
|
АР1057-02 |
вертикальный выход/ AR03 (10-32UNF) | |||
|
АР1090 |
8 |
1 |
шпилька М5 |
встроенный кабель/ AR05 (10-32UNF) |
|
Общего назначения 3-х компонентные | ||||
|
АР1038 |
1 |
3 |
шпилька М5 |
встроенный кабель/ 3 х AR05 (10-32UNF) |
|
АР1038Р |
горизонтальный выход/ AR09 (3-х штыр., М6) | |||
|
АР1080 |
0,2 |
3 |
винт M3 |
встроенный кабель/ 3 х AR05 (10-32UNF) |
|
АР1081 |
1 |
3 |
2 винта M3 |
встроенный кабель/ 3 х AR05 (10-32UNF) |
|
АР1084 |
0,3 |
3 |
3 винта М2 |
вертикальный выход/ 3 х AR03 (10-32UNF) |
|
АР1084-01 | ||||
|
Промышленные | ||||
|
АР1066В |
10 |
1 |
3 винта М4 |
встроенный кабель/4 наконечника под механический зажим |
|
АР1066В-01 |
10 |
1 |
3 винта М4 |
встроенный кабель (металлорукав)/4 наконечника под механический зажим |
|
Подводные | ||||
|
АР1078 |
1 |
1 |
шпилька М5 |
встроенный кабель/ AR05 (10-32UNF) |
|
АР1079 |
0,2 |
3 |
винт М3 |
встроенный кабель/ 3 х AR05 (10-32UNF) |
|
Высокочувствительные | ||||
|
АР1006 |
100 |
1 |
шпилька М5 |
горизонтальный выход/ AR09 (3-х штыр., М6) |
|
АР1006-01 |
встроенный вертикальный кабель/2РМД18КПН4Г5В 1 | |||
|
АР1006-02 |
встроенный кабель (металлорукав)/2РМД18КПН4Г5 В1 | |||
|
АР1006-03 |
встроенный горизонтальный кабель/2РМД18КПН4Г5В 1 | |||
Окончание таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
АР1047 |
50 |
1 |
шпилька М5 |
встроенный кабель/ 2РМТ14КПН4Г1В1В |
|
АР1048 |
20 |
1 |
шпилька М5 |
горизонтальный выход/ AR03 (10-32UNF) |
|
АР1049 |
40 |
1 |
шпилька М5 |
горизонтальный выход/ AR03 (10-32UNF) |
|
АР1050 |
60 |
1 |
шпилька М5 |
горизонтальный выход/ AR03 (10-32UNF) |
|
Высокотемпературные | ||||
|
АР1026 |
0,1 |
3 |
4 винта М2,5 |
горизонтальный выход/ AR09 (3-х штыр., М6) |
|
АР1064 |
10 |
3 |
винт M6 |
встроенный кабель/ 2РМД22КПН10Г1В1 |
|
АР1065 |
1,1 |
3 |
винт M6 |
встроенный кабель/ 2РМД22КПН10Г1В1 |
|
АР1095 |
0,3 |
1 |
шпилька М3 |
горизонтальный выход/ AR02 (М3) |
|
АР1096 |
1 |
1 |
шпилька М5 |
горизонтальный выход/ AR03 (10-32UNF) |
|
АР1097 |
1 |
1 |
шпилька М5 |
горизонтальный выход/ AR03 (10-32UNF) |
1.1 - АР1006
1.4 - АР1006-03
1.5 - АР1011
1.2 - АР1006-01
1.6 - AP1012
1.3 - АР1006-02
1.9 - АР1017
1.10 - АР1019
1.8 - АР1016-ХХ
1.7 - AP1015
1.11 - AP1020 1.12 - AP1021
Рисунок 1 - Внешний вид датчиков
1.13 - АР1022-ХХ
1.17 - АР1026
1.14 - АР1023
1.15 - АР1024
1.16 - АР1024-01
1.18 - АР1030
1.19 - АР1031-ХХ
1.20 - АР1032
1.24 - АР1037-01, -02
1.21 - АР1034
1.22 - АР1034-01
1.23 - АР1037
1.27 - АР1038Р
1.25 - АР1037-03
1.26 - АР1038
1.30 - АР1047
1.31 - АР1048
1.28 - АР1040
1.32 - АР1049
1.29 - АР1040-01
1.34 - АР1057
1.35 - АР1057-01
1.36 - АР1057-02
1.33 - АР1050
1.37 - АР1064
1.38 - АР1065
1.39 - АР10666В
Рисунок 2 - Внешний вид датчиков
1.40 - АР1066В-01
1.42 - АР1079
1.41 - АР1078
1.45 - АР1084
1.46 - АР1084-01
1.47 - АР1090
1.44 - АР1081
1.48 - АР1095
Gt
OBAITE
AP109! №000!
Л.-Ч
1.49 - АР1096
1.50 - АР1097
Рисунок 3 - Внешний вид датчиков
Пломбирование датчиков не предусмотрено.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Миниатюрные | |
|
Модификации АР1011 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
500000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,0035 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон D |
от 20 до 23000 |
|
- диапазон А |
от 50 до 20000 |
|
- диапазон В |
от 100 до 17000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
70 |
|
Модификация АР1012 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
900000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,0035 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон E |
от 20 до 50000 |
|
- диапазон D |
от 50 до 30000 |
|
- диапазон А |
от 100 до 20000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
145 |
Продолжение таблицы 2
|
Модификация АР1015 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
100000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,12 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон D |
от 5 до 25000 |
|
- диапазон А |
от 10 до 20000 |
|
- диапазон В |
от 20 до 15000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
80 |
|
Модификация АР1016 (исполнения АР1016, АР1016-01) | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
100000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,0075 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон D |
от 5 до 25000 |
|
- диапазон А |
от 10 до 20000 |
|
- диапазон В |
от 20 до 12000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
75 |
|
Модификация АР1017 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
100000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,01 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон D |
от 5 до 20000 |
|
- диапазон А |
от 10 до 15000 |
|
- диапазон В |
от 20 до 10000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
60 |
|
Модификация АР1019 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
120000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,025 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон D |
от 20 до 30000 |
|
- диапазон А |
от 50 до 20000 |
|
- диапазон В |
от 100 до 10000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
90 |
|
Модификация АР1024 (исполнения АР1024, АР1024-01) | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
18000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,3 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 1 до 10000 |
|
- диапазон В |
от 5 до 5000 |
|
- диапазон C |
от 10 до 3500 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
30 |
|
Модификация АР1030 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
60000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,11 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 5 до 18000 |
|
- диапазон В |
от 10 до 12000 |
|
- диапазон C |
от 20 до 6000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
55 |
|
Наименование характеристики |
Значение |
|
Модификация АР1031 (исполнения АР1031, АР 1031-01, АР1031 -02) | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее: | |
|
- для АР1031, АР1031-01 |
120000 |
|
- для АР1031-02 |
300000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2): | |
|
- для АР1031, АР1031-01 |
0,11 |
|
- для АР1031-02 |
0,03 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 5 до 20000 |
|
- диапазон В |
от 10 до 14000 |
|
- диапазон C |
от 20 до 7000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
60 |
|
Модификация АР1032 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
60000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,2 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 5 до 16000 |
|
- диапазон В |
от 10 до 10000 |
|
- диапазон C |
от 20 до 5000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
50 |
|
Модификация АР1034 (исполнения АР1034, АР1034-01) | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
45000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,3 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 1 до 20000 |
|
- диапазон В |
от 5 до 14000 |
|
- диапазон C |
от 10 до 7000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
60 |
|
Миниатюрные 3-х компонентные | |
|
Модификация АР1020 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
30000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,2 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 5 до 16000 |
|
- диапазон В |
от 10 до 10000 |
|
- диапазон C |
от 20 до 5000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
50 |
|
Модификация АР1021 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
60000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,2 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 5 до 18000 |
|
- диапазон В |
от 10 до 12000 |
|
- диапазон C |
от 20 до 6000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
55 |
|
Наименование характеристики |
Значение |
|
Модификация АР1022 (исполнения АР1022, АР1022-01) | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
150000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,1 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон D |
от 5 до 22000 |
|
- диапазон А |
от 5 до 20000 |
|
- диапазон В |
от 10 до 16000 |
|
- диапазон C |
от 20 до 7000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
70 |
|
Модификация АР1023 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
120000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,025 |
|
Рабочий диапазон частот, Гц | |
|
- диапазон D |
от 20 до 25000 |
|
- диапазон А |
от 20 до 20000 |
|
- диапазон В |
от 200 до 10000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
75 |
|
Общего назначения | |
|
Модификация АР1037 (исполнения АР1037, АР1037-01, АР1037-02, АР1037-03) | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
60000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
1 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 0,5 до 15000 |
|
- диапазон В |
от 5 до 12000 |
|
- диапазон C |
от 10 до 5000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
45 |
|
Модификация АР1040 (исполнения АР1040, АР1040-01) | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
30000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
2,0 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 0,5 до 10000 |
|
- диапазон В |
от 5 до 7000 |
|
- диапазон C |
от 10 до 3500 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
30 |
|
Модификация АР1057 (исполнения АР1057, АР1057-01, АР1057-02) | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
15000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
8 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 0,5 до 6500 |
|
- диапазон В |
от 5 до 5000 |
|
- диапазон C |
от 10 до 2700 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
20 |
Продолжение таблицы 2
|
Модификация АР1090 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
15000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
8 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 0,5 до 6500 |
|
- диапазон В |
от 5 до 5000 |
|
- диапазон C |
от 10 до 2700 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
20 |
|
Общего назначения 3-х компонентные | |
|
Модификация АР1038 (исполнения АР1038, АР1038Р) | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
25000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
1 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 0,5 до 10000 |
|
- диапазон В |
от 5 до 8000 |
|
- диапазон C |
от 10 до 3500 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
30 |
|
Модификация АР1080 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
15000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,2 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 5 до 18000 |
|
- диапазон В |
от 10 до 12000 |
|
- диапазон C |
от 20 до 6000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
55 |
|
Модификация АР1081 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
10000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
1 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 0,5 до 10000 |
|
- диапазон В |
от 5 до 8000 |
|
- диапазон C |
от 10 до 3500 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
30 |
|
Модификация АР1084 (исполнения АР1084, АР1084-01) | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
30000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,3 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А: | |
|
- для осей Х, Y |
от 0,5 до 7000 |
|
- для оси Z |
от 0,5 до 10000 |
|
- диапазон В: | |
|
- для осей Х, Y |
от 5 до 5000 |
|
- для оси Z |
от 5 до 7000 |
|
- диапазон C: | |
|
- для осей Х, Y |
от 10 до 2500 |
|
- для оси Z |
от 10 до 3500 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее: | |
|
- для осей Х, Y |
20 |
|
- для оси Z |
30 |
|
Наименование характеристики |
Значение |
|
Промышленные | |
|
Модификация АР1066В (исполнения АР1066В, АР1066В-01) | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
350 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
10 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 2 до 5000 |
|
- диапазон В |
от 5 до 3500 |
|
- диапазон C |
от 10 до 2000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
15 |
|
Подводные | |
|
Модификация АР1078 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
30000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
1 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 0,5 до 15000 |
|
- диапазон В |
от 5 до 10000 |
|
- диапазон C |
от 10 до 5000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
45 |
|
Модификация АР1079 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
15000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,2 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 5 до 15000 |
|
- диапазон В |
от 10 до 10000 |
|
- диапазон C |
от 20 до 5000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
45 |
|
Высокочувствительные | |
|
Модификация АР1006 (исполнения АР1006, АР1006-01, АР1006-02, АР1006-03) | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
100 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
100 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 0,01 до 2000 |
|
- диапазон В |
от 0,1 до 1700 |
|
- диапазон C |
от 1 до 700 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
7 |
|
Модификация АР1047 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
2000 |
|
Номинальное значение коэффициента преобразования датчика, пКл/(м-с-2) |
50 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 0,1 до 5000 |
|
- диапазон В |
от 2 до 3500 |
|
- диапазон C |
от 5 до 1500 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
15 |
|
Модификация АР1048 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
10000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
20 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 0,1 до 1800 |
|
- диапазон В |
от 2 до 1600 |
|
- диапазон C |
от 5 до 700 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
6 |
|
Модификация АР1049 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
4000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
40 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 0,1 до 1500 |
|
- диапазон В |
от 2 до 1000 |
|
- диапазон C |
от 5 до 500 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
5 |
|
Модификация АР1050 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
2000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
60 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 0,1 до 1000 |
|
- диапазон В |
от 1 до 800 |
|
- диапазон C |
от 2 до 350 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
4 |
|
Высокотемпературные | |
|
Модификация АР1095 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
45000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,3 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 5 до 15000 |
|
- диапазон В |
от 10 до 12000 |
|
- диапазон C |
от 20 до 5000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
45 |
|
Модификация АР1096 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
30000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
1 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 1 до 10000 |
|
- диапазон В |
от 5 до 8000 |
|
- диапазон C |
от 10 до 3500 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
30 |
|
Модификация АР1097 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
30000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
1 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 1 до 10000 |
|
- диапазон В |
от 5 до 8000 |
|
- диапазон C |
от 10 до 3500 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
30 |
Окончание таблицы 2
|
Высокотемпературные 3-х компонентные | |
|
Модификация АР1026 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
25000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,1 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 5 до 20000 |
|
- диапазон В |
от 10 до 12000 |
|
- диапазон C |
от 20 до 7000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
60 |
|
Модификация АР1064 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
2000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
10 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 2 до 4000 |
|
- диапазон В |
от 5 до 3000 |
|
- диапазон C |
от 10 до 1300 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
15 |
|
Модификация АР1065 | |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее |
2000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
1,1 |
|
Рабочий диапазон частот, Гц: | |
|
- диапазон А |
от 2 до 4000 |
|
- диапазон В |
от 5 до 3000 |
|
- диапазон C |
от 10 до 1300 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
15 |
|
Для всех датчиков серии АР10ХХ | |
|
Значение базовой частоты, Гц |
200 |
|
Полярность выходного сигнала относительно корпуса соединителя |
положительная |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах |
±20 |
|
Нелинейность амплитудной характеристики, %, в пределах |
±4 |
|
Неравномерность частотной характеристики, %, в пределах: | |
|
- диапазон частот A |
±12,5 |
|
- диапазон частот B |
±8,0 |
|
- диапазон частот C |
±4,0 |
|
- диапазон частот D |
±20 |
|
- диапазон частот E |
±30 |
|
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %: | |
|
- диапазон частот A |
±15 |
|
- диапазон частот B |
±10 |
|
- диапазон частот C* |
±5 |
|
Коэффициент влияния температуры окружающего воздуха, %/°С |
±0,2 |
|
Нормальные условия измерений: | |
|
- температура окружающего воздуха, °С |
от 18 до 25 |
|
- относительная влажность воздуха, %, не более |
80 |
|
* - при измерении ускорений до 30 % от максимального амплитудного значения | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса датчика без кабеля, кг, не более | |
|
- для АР1019 |
0,0002 |
|
- для АР1015 |
0,0006 |
|
- для АР1030, АР1031-ХХ |
0,002 |
|
- для АР1012, АР1023, АР1032, АР1034-ХХ, АР1095 |
0,003 |
|
- для АР1024-ХХ |
0,005 |
|
- для АР1022-ХХ, АР1079, АР1080 |
0,006 |
|
- для АР1020, АР1021 |
0,008 |
|
- для АР1011, АР1078 |
0,010 |
|
- для АР1016-ХХ, АР1037-ХХ, АР1040-ХХ, АР1084-ХХ |
0,015 |
|
- для АР1017, АР1026, АР1038-ХХ, АР1048, АР1049, АР1050, | |
|
АР1081, АР1096, АР1097 |
0,021 |
|
- для АР1057, АР1057-02, АР1090 |
0,042 |
|
- для АР1047, АР1057-01 |
0,070 |
|
- для АР1066В-ХХ |
0,100 |
|
- для АР1006-ХХ |
0,165 |
|
- для АР1064, АР1065 |
0,250 |
|
Габаритные размеры (диаметрхвысота), мм, не более: | |
|
- для АР1019 |
3х4 |
|
- для АР1015 |
5х7 |
|
- для АР1012 |
7х16 |
|
- для АР1030 |
8х9 |
|
- для АР1031-ХХ, АР1034, АР1095 |
8х12 |
|
- для АР1034-01 |
8х18 |
|
- для АР1032 |
9х10 |
|
- для АР1023 |
9х16 |
|
- для АР1011 |
10х18 |
|
- для АР1037, АР1037-01, АР1037-02, |
12х15 |
|
- для АР1037-03 |
12х23 |
|
- для АР1040, АР1097 |
14х18 |
|
- для АР1040-01 |
14х25 |
|
- для АР1017 |
14х23 |
|
- для АР1096 |
14х26 |
|
- для АР1078 |
14х32 |
|
- для АР1057 |
19х19 |
|
- для АР1057-01 |
24х33 |
|
- для АР1057-02 |
19х27 |
|
- для АР1016-ХХ |
20х18 |
|
- для АР1047 |
22х31 |
|
- для АР1090 |
22х38 |
|
- для АР1048 |
24х20 |
|
- для АР1049, АР1050 |
24х24 |
|
- для АР1006-ХХ |
36х31 |
|
- для АР1066В-ХХ |
38х39 |
|
- для АР1022-ХХ (длинахширинахвысота) |
9х9х15 |
|
- для АР1020 (длинахширинахвысота) |
10х10х10 |
|
- для АР1021, АР1024-ХХ (длинахширинахвысота) |
10х10х16 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
- для АР1080 (длинахширинахвысота) |
11x11x9 |
|
- для АР1079 (длинахширинахвысота) |
13x13x13 |
|
- для АР1026 (длинахширинахвысота) |
18x18x15 |
|
- для АР1081 (длинахширинахвысота) |
20x17x9 |
|
- для АР1038-ХХ (длинахширинахвысота) |
20x20x10 |
|
- для АР1084-ХХ (длинахширинахвысота) |
21x16x16 |
|
- для АР1064, АР1065 (длинахширинахвысота) |
44x44x21 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С | |
|
- для АР1006-ХХ |
от -60 до +120 |
|
- для АР1066В-ХХ |
от -55 до +175 |
|
- для АР1011, АР1012, АР1016-ХХ, АР1017 |
от -60 до +200 |
|
- для АР1026, АР1064, АР1095, АР1096, АР1097 |
от -60 до +250 |
|
- для АР1065 |
от -60 до +400 |
|
- для остальных вибропреобразователей серии 10ХХ |
от -60 до +150 |
|
- относительная влажность воздуха, % | |
|
- для АР1078, АР1079 до 40 °С |
100 |
|
- для остальных вибропреобразователей серии 10ХХ при 35 °С и | |
|
более низких температурах без конденсации влаги |
до 95 |
|
- переменное магнитное поле с напряженностью частотой 50 Гц, А/м |
до 400 |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносят на заглавный лист паспорта АБКЖ.433641ПС и руководства по эксплуатации АБКЖ.433641РЭ типографским способом в левом верхнем углу.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Вибропреобразователь серии АР10ХХ |
АБКЖ.433641 |
1 шт. |
|
Вибропреобразователь серии АР10ХХ. Паспорт |
АБКЖ.433641.ХХХПС |
1 шт. |
|
Вибропреобразователь серии АР10ХХ. Руководство по эксплуатации |
АБКЖ.433641РЭ |
1 экз. на партию |
Сведения о методиках (методах) измерений приведены в АБКЖ.433641РЭ, раздел 2.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
АБКЖ.433641ТУ Вибропреобразователи серии АР10ХХ. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
ИНН 5254021532
Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс: (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Испытательный центрФедеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, г. Саров Нижегородской обл., пр. Мира, д. 37
Телефон: (83130) 22224, 22302, 22253
E-mail: nio30@olit.vniief.ru
Уникальный номер записи в реестре аккредитованных лиц RA.RU.311769
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от« __ » ____ 2026 г. №Лист № 1 Регистрационный № 83853-21 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Антенны логопериодические П6-151, П6-251Назначение средства измерений
Антенны логопериодические П6-151, П6-251 (далее по тексту - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности электромагнитного поля, плотности потока энергии электромагнитного поля.
Описание средства измерений
Конструктивно антенны выполнены виде комбинированной логопериодической структуры, размещённой в защитном радиопрозрачном корпусе. Длина вибраторов логопериодической структуры и расстояние между ними изменяются по закону геометрической прогрессии со знаменателем т = 0,9, позади логопериодической структуры располагается петлевой элемент, согласованный с линией питания логопериодической структуры трансформатором с коэффициентом трансформации 1:4. Возбуждение двухпроводной линии осуществляется коаксиальным кабелем типа EZ 86- ТР/М17, проложенным вдоль одного из проводников микрополосковой линии. В зависимости от модификации антенны имеют коаксиальный СВЧ - вход с волновым сопротивлением 50 Ом типа SMA или N (розетка) по ГОСТ 13317-89.
Конструкция антенн предусматривает возможность крепления на специализированное крепежное устройство.
Принцип действия антенн основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Для измерений характеристик электромагнитных полей антенны подключаются к входу анализатора спектра, измерительного приёмника, измерителя мощности или иного приёмного измерительного устройства. Для создания электромагнитных полей антенны подключаются к генераторам сигналов или иным источникам сигналов.
Внешний вид антенн, места пломбировки от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера приведены на рисунке 1.
Заводской номер наносится на корпус антенн на металлический ярлык методом лазерной гравировки. Формат нанесения заводского номера буквенно-цифровой.
Нанесение знака поверки на средство измерений не предусмотрено.
место для нанесения
знака утверждения типа и заводского номера
место пломбировки от несанкционированного доступа
Рисунок 1 - Фотографии внешнего вида антенны логопериодической П6-151 (слева), антенны логопериодической П6-251 (справа), места пломбировки от несанкционированного доступа (торец кольца), места нанесения знака утверждения типа и заводского номера
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГц: -П6-151 |
от 0,03 до 6,0 |
|
-П6-251 |
от 0,1 до 6,0 |
|
КСВН входа, не более |
3,0 |
|
Коэффициент калибровки (КК) в диапазоне рабочих частот, дБ(м-1): -П6-151 |
от 15 до 45 |
|
-П6-251 |
от 15 до 45 |
|
Пределы допускаемой погрешности КК, дБ |
±2,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- П6-151 | |
|
длина |
88 |
|
ширина |
546 |
|
высота |
746 |
|
- П6-251 | |
|
длина |
88 |
|
ширина |
303 |
|
высота |
456 |
|
Масса, кг, не более: | |
|
- П6-151 |
1,9 |
|
- П6-251 |
0,8 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20 °С, % атмосферное давление, мм рт. ст. |
от -40 до +50 до 98 от 630 до 800 |
наносится на титульный лист эксплуатационной документации типографским способом, а на антенну методом наклейки.
Комплектность средства измерений
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Антенна логопериодическая |
П6-151 (П6-251) |
1 |
|
Руководство по эксплуатации |
КНПР.464651.026РЭ |
1 |
|
Формуляр на антенну логопериодическую П6-151 (П6-251) |
КНПР.464651.026ФО (КНПР.46465 1 .025 ФО) |
1 |
|
Методика поверки |
- |
1 |
приведены в разделе 5 «Подготовка антенн к использованию» документа КНПР.464651.026 РЭ «Антенны логопериодические П6-151, П6-251. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 13317-89 «Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».
ГОСТ Р 8.574-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного в диапазоне частот от 0,3 до 178,4 ГГц».
Технические условия. КНПР.464651.026 ТУ
Правообладатель
Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)
ИНН 4629049921
Юридический адрес: 305021, г. Курск, ул. К. Маркса 70Б
Телефон/Факс: (4712) 39-06-32
E-mail: info@skard.ru
ИзготовительАкционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс») ИНН 4629049921
Юридический и почтовый адрес: 305021, г. Курск, ул. Карла Маркса, д. 70Б Телефон: (4712) 39-06-32, факс: (4712) 39-06-32,
E-mail: info@skard.ru
Испытательный центр Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации
141006, Московская обл., г. Мытищи, ул. Комарова, 13
Телефон +7(495) 583-99-23, факс: +7(495) 583-99-48 Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа RA.RU.311314 от 31.08.2015.
