МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «99 »   января____2026 г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

142

Лист № 1 Регистрационный № 61466-15                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества газового конденсата «конденсатопровод Термокарстовое ГКМ - Восточно-Таркосалинское месторождение» ЗАО «Тернефтегаз» (далее - СИКГК) предназначена для автоматизированного измерения расхода, количества и определения показателей качества газового конденсата.

СИКГК реализует прямой метод динамических измерений массы газового конденсата в трубопроводе с помощью расходомеров массовых (далее - РМ).

Принцип действия СИКГК заключается в непрерывном измерении, преобразовании и обработке при помощи системы обработки информации (далее - СОИ) входных сигналов, поступающих по измерительным каналам (далее - ИК) от РМ, средств измерений (далее - СИ) давления, температуры, плотности и влагосодержания.

СИКГК представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКГК осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКГК и эксплуатационными документами ее компонентов.

В состав СИКГК входят:

• - блок измерительных линий (далее - БИЛ) в составе: входной и выходной коллекторы, блок фильтров (далее - БФ), рабочая и резервно-контрольная измерительные линии (далее - ИЛ) DN 100;

• - блок измерений показателей качества (далее - БИК);

• - СОИ.

Состав и технологическая схема СИКГК обеспечивают выполнение следующих функций:

• - измерение массы газового конденсата, проходящей через БИЛ, прямым методом динамических измерений в рабочих диапазонах расхода, температуры, давления, плотности и влагосодержания газового конденсата;

• - дистанционное и местное измерение давления и температуры газового конденсата;

• - автоматизированный контроль метрологических характеристик РМ по контрольно-резервному РМ;

• - возможность поверки рабочего и контрольно-резервного РМ при помощи ПУ;

• - защиту оборудования и СИ от механических примесей;

• - автоматический и ручной отбор объединенной пробы;

• - регистрация и хранение результатов измерений, формирование отчетов;

• - ведение и архивирование журнала событий СИКГК (переключения, аварийные сигналы, сообщения об ошибках и отказах СИКГК и его элементов);

• - защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

В состав СИКГК входят следующие СИ:

• - расходомеры массовые Promass (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 15201-11), c первичным преобразователем расхода Promass F и электронным преобразователем 83 (далее - СРМ);

• - преобразователи давления измерительные 3051 (регистрационный номер 14061-10), модификация 3051TG;

• - датчики температуры 3144P (регистрационный номер 39539-08);

• - влагомеры поточные модели L (регистрационный номер 46359-11);

• - преобразователи плотности и расхода CDM (регистрационный номер 63515-16), модификация CDM100P;

• - расходомер ультразвуковой UFM 3030 (регистрационный номер 48218-11);

• - комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (регистрационный номер 52866-13), модификация ИнКС.425210.003, исполнение К3 (далее - ИВК).

Взрывозащищенность (искробезопасность) электрических цепей СИКГК при эксплуатации достигается путем применения преобразователей измерительных тока и напряжения с гальванической развязкой (барьеров искрозащиты) серии К (регистрационный номер 22153-08).

Заводской номер 1787-13 СИКГК в виде цифрового обозначения, состоящий из арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, закрепленную на блок-боксе СИКГК, а также типографским способом на титульный лист паспорта.

Пломбирование СИКГК не предусмотрено. Пломбирование СИ, входящих в состав СИКГК, выполняется в соответствии с утвержденным типом этих СИ.

Возможность нанесения знака поверки непосредственно на СИКГК отсутствует.

Программное обеспечение (далее - ПО) СИКГК обеспечивает реализацию функций СИКГК.

Защита ПО СИКГК от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем аутентификации (введением пароля), ограничением свободного доступа к цифровым интерфейсам связи, идентификации: отображения на информационном дисплее СИКГК структуры идентификационных данных, содержащей наименование, номер версии и цифровой идентификатор ПО.

Уровень защиты ПО СИКГК «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО СИКГК приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО СИКГК

Лист № 3

Всего листов 4 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики СИКГК

Таблица 3 - Основные технические характеристики СИКГК

наносится на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность СИКГК

приведены в документе «Государственная система обеспечения единства измерений. Масса конденсата газового деэтанизированного. Методика измерений системой измерений количества и показателей качества газового конденсата «конденсатопровод Термокарстового ГКМ -Восточно-Таркосалинское месторождение» ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ», регистрационный номер ФР.1.29.2024.50118 в Федеральном информационном фонде по обеспечению единства измерений.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.8.2.3)

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»

Закрытое акционерное общество Научно-инженерный центр «ИНКОМСИСТЕМ»

(ЗАО НИЦ «ИНКОМСИСТЕМ»)

ИНН 1660002574

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, 17 Адрес: 420095, Республика Татарстан, г. Казань, ул. Восстания, 100, к.13

Телефон (факс): (843) 212-50-10, (843) 212-50-20

Web-сайт: http://incomsystem.ru

E-mail: marketing@incomsystem.ru

Общество с ограниченной ответственностью «Метрологический центр СТП»

(ООО «Метрологический центр СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5

Телефон (факс): (843) 214-20-98, (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Аттестат аккредитации ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа № 30151-11 от 01.10.2011 г.

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7

Телефон: (843) 214-20-98

Факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229

Регистрационный № 64614-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти «Обустройство Ярудейского месторождения на период пробной эксплуатации» (далее - СИКН) предназначена для измерений массового расхода (массы) нефти.

Принцип действия СИКН основан на прямом методе динамических измерений с помощью счетчиков-расходомеров массовых. Выходные сигналы счетчиков-расходомеров массовых, преобразователей давления, температуры, плотности, объемной доли воды и массовой доли серы в нефти по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию, производит вычисление массы нефти.

СИКН представляет собой единичный экземпляр измерительной системы.

Конструктивно СИКН состоит из следующих функционально объединенных блоков:

• - блок фильтров;

• - блок измерительных линий (БИЛ), в состав которого входят две рабочие и одна контрольно-резервная измерительные линии;

• - блок измерений показателей качества нефти (БИК);

• - система сбора и обработки информации (СОИ).

Основные средства измерений, применяемые в составе СИКН, приведены в таблице 1.

Таблица 1

Продолжение таблицы 1

В состав СИКН входят показывающие средства измерений температуры и давления утвержденных типов.

Возможность нанесения знака поверки на СИКН не предусмотрена. Заводской номер СИКН в цифровом формате (№ 76) нанесен методом лазерной гравировки на маркировочную табличку, закрепленную справа от входных дверей блок-бокса БИЛ СИКН.

СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО измерительно-вычислительного комплекса (ИВК) «Вектор-02» и ПО автоматизированного рабочего места (АРМ) оператора «АРМ Вектор». Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО СИКН

Цифровые идентификаторы вычисляются по алгоритму CRC32.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».

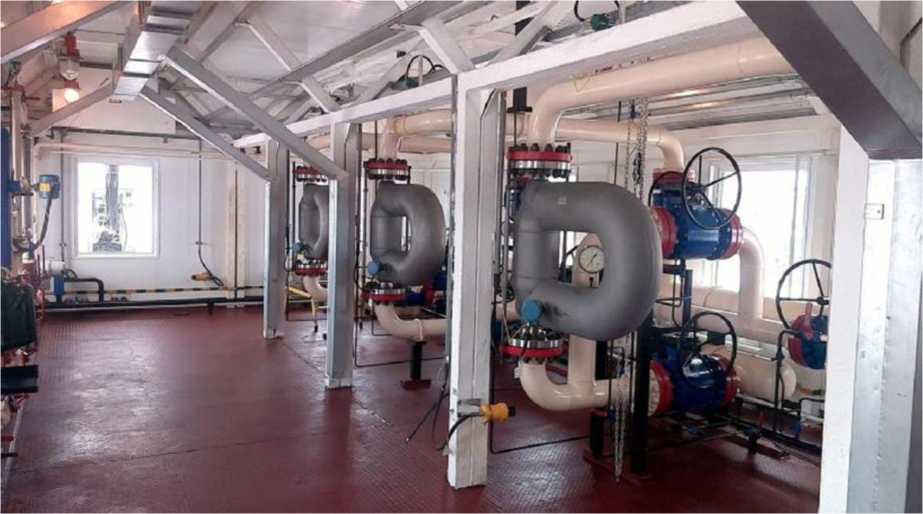

Рисунок 1 - Общий вид СИКН

Метрологические и основные технические характеристики СИКН приведены в таблицах 3, 4.

Таблица 3 - Метрологические характеристики СИКН

Таблица 4 - Основные технические характеристики СИКН

Продолжение таблицы 4

наносится на титульный лист эксплуатационной документации методом штемпелевания.

Комплектность СИКН приведена в таблице 5.

Таблица 5 - Комплектность СИКН

приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) ЦПС Ярудейского месторождения ООО «ЯРГЕО» на период пробной эксплуатации», регистрационный номер в Федеральном реестре методик измерений ФР.1.29.2025.51624, аттестованным ООО «МКАИР», свидетельство об аттестации методики (метода) измерений № 0198/RA.RU.314369/2025 от 26.05.2025 г.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1)

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Общество с ограниченной ответственностью «Инженерно-производственная фирма Вектор»

(ООО «ИПФ «Вектор»)

ИНН 7203256184

Адрес: 625031, г. Тюмень, ул. Шишкова, 88

Тел. (3452) 388-720, Факс 388-727

Е-mail: sekretar@ipfvektor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе»

(ФБУ «Тюменский ЦСМ»)

ИНН 7203004003

Адрес: 625027, Тюменская обл., г. Тюмень, ул. Минская, д. 88

Тел. (3452) 20-62-95; Факс (3452) 28-00-84

E-mail: mail@csm72.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311495

В части вносимых изменений

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия     «Всероссийский

научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

ИНН 7809022120

Юридический адрес: 190005, г. Санкт-Петербург, пр-кт Московский, д. 19

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7а

Телефон: +7 (843) 272-70-62

Факс: +7 (843) 272-00-32

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

142

Лист № 1

Регистрационный № 78584-20                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 1019 ПСП «Ильский НПЗ» (далее по тексту - система) предназначена для автоматизированных измерений массы и показателей качества нефти.

Принцип действия системы основан на использовании прямого метода динамических измерений массы нефти, транспортируемой по трубопроводам, с помощью счетчиков-расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта - ООО «КНГК - ИНПЗ» и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), системы сбора, обработки информации и управления и системы дренажа нефти. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты.

В состав системы входят следующие средства измерений утвержденного типа:

• - счетчики-расходомеры массовые Micro Motion (далее по тексту - СРМ), тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером (далее по тексту - регистрационный номер) 45115-16;

• -  счетчики-расходомеры массовые Штрай-Масс (далее по тексту - СРМ), регистрационный номер 70629-18;

• - датчики температуры Rosemount 644, регистрационный номер 63889-16;

• - термопреобразователи прецизионные ПТ 0304-ВТ, регистрационный номер 77963-20;

• - преобразователи давления измерительные «ЭЛЕМЕР-АИР-30М», регистрационный номер 67954-17;

• - преобразователи давления измерительные 3051, регистрационный номер 14061-15;

• - преобразователи плотности и расхода CDM, регистрационный номер 63515-16;

• - влагомеры нефти поточные УДВН-1пм, регистрационный номер 14557-15;

• - преобразователи плотности и вязкости FVM, регистрационный номер 62129- 1 5;

В систему сбора, обработки информации и управления системы входят:

• - комплексы измерительно-вычислительные ИМЦ-07 (далее по тексту - ИВК), регистрационный номер 53852-13;

• - автоматизированные рабочие места (АРМ) оператора системы с комплексом программного обеспечения «ФОРВАРД PRO» (основное, резервное).

В состав системы входят показывающие средства измерений давления и температуры утвержденного типа.

Система обеспечивает выполнение следующих основных функций:

- измерения массового расхода и массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности нефти;

- вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов измерений массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды, определенных в аккредитованной испытательной лаборатории за установленные интервалы времени;

- измерения плотности, содержания воды в нефти;

- измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;

- проведение контроля метрологических характеристик (КМХ) рабочих СРМ с применением контрольно-резервного СРМ, применяемого в качестве контрольного;

- проведение КМХ и поверки СРМ с применением трубопоршневой поверочной установки или по передвижной поверочной установке на месте эксплуатации;

- автоматический и ручной отбор проб нефти согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

- автоматический контроль параметров нефти, их индикацию и сигнализацию нарушений установленных границ;

- защиту информации от несанкционированного доступа установкой логина и паролей разного уровня доступа.

Установка пломб на систему и нанесение знака поверки на систему не предусмотрены.

Заводской номер системы в виде цифрового обозначения, состоящего из арабских цифр, нанесен металлографическим методом на маркировочную табличку, закрепленную на БИЛ системы.

Программное обеспечение (ПО) обеспечивает реализацию функций системы.

ПО системы реализовано в ИВК и АРМ оператора с комплексом ПО «ФОРВАРД PRO», сведения о которых приведены в таблице 1. ПО ИВК и АРМ оператора настроено для работы и испытано при испытаниях системы в целях утверждения типа. Метрологические характеристики системы указаны с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные ПО

Метрологические и основные технические характеристики, включая показатели точности и показатели качества измеряемой среды, приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики системы

Таблица 3 - Основные технические характеристики системы

наносится на титульный лист инструкции по эксплуатации системы типографским способом и металлографическим методом на маркировочную табличку, закрепленную на БИЛ системы.

Комплектность системы приведена в таблице 4.

Таблица 4 - Комплектность системы

приведены в документе «ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 1019 ПСП «Ильский НПЗ».

Постановление Правительства Российской Федерации от 16 ноября 2020 г. (с изменениями на 24 сентября 2024г.) № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1)

Общество с ограниченной ответственностью «НефтеГазИнтеллект»

(ООО «НГИ»)

ИНН 1642210765

Адрес: 452603, Россия, Республика Башкортостан, г. Октябрьский, ул. Кооперативная 67, кв. 6

Телефон: +7 (347) 226 44 65, +7 (347) 226 30 34

E-mail: neftegasintellekt@gmail.com

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»

Юридический адрес: 190005, Россия, г. Санкт-Петербург, пр-кт Московский, д. 19 Телефон: (843) 272-70-62

Факс: (843) 272-00-32

E-mail: office@vniir.org

Регистрационный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

В части вносимых изменений

Общество с ограниченной ответственностью «НефтеГазМетрология»

(ООО «НГМ»)

Адрес: 308009, Россия, г. Белгород, ул. Волчанская д.167

Телефон: +7(4722) 402-111, факс: +7(4722) 402-112

Сайт: www.oilgm.ru

E-mail: info@oilgm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312851
