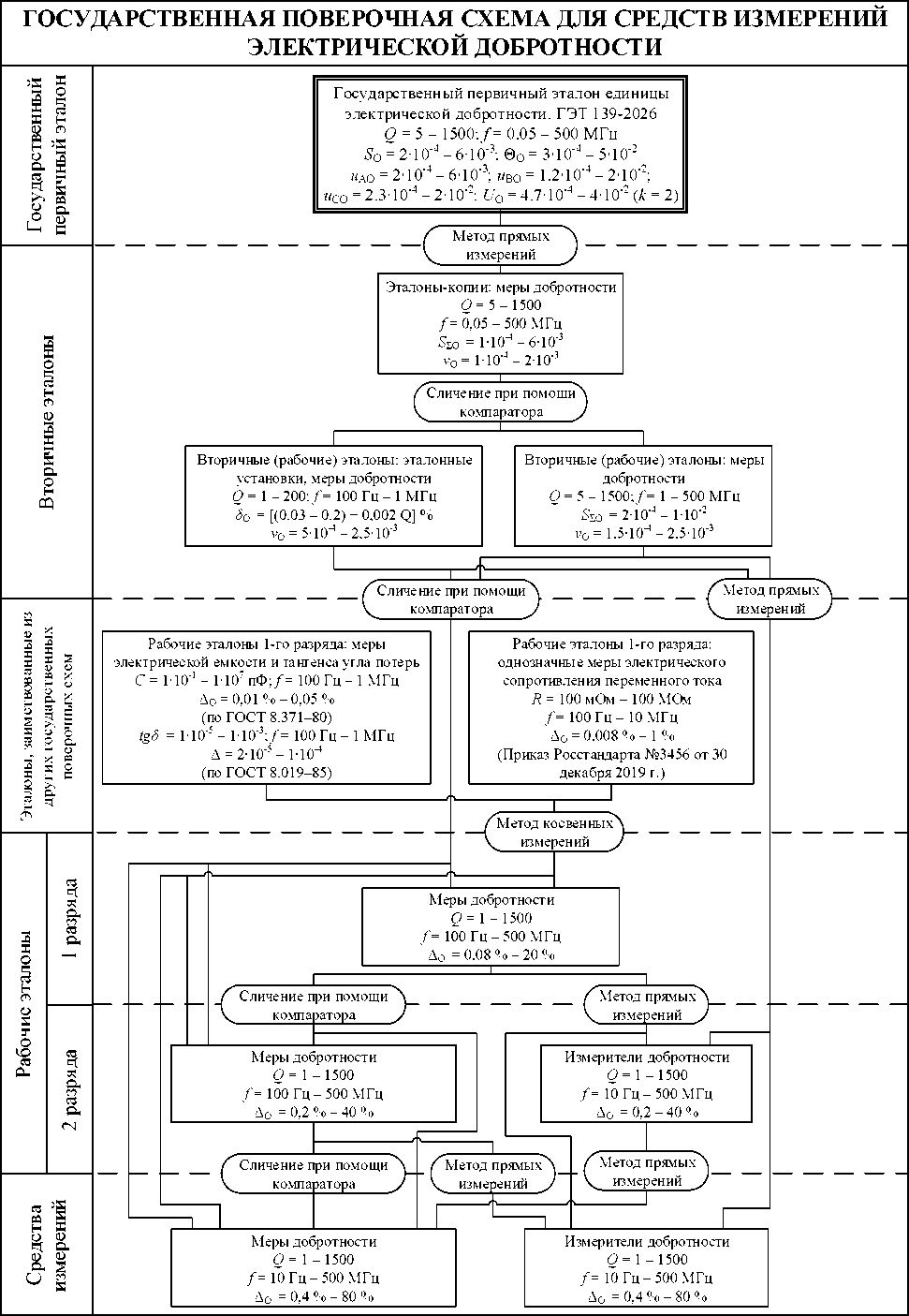

Рисунок А.1 - Государственная поверочная схема для средств измерений электрической добротности

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

05 февраля 2026 г.                                                                             206

Москва

б утвер дении Государственного первичного эталона единиц электрической добротности

и Государственной поверочной схем для средств измерений электрической добротности

В соответствии с подпунктом 5.4.18 пункта 5, подпунктом 9.8 пункта 9 Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, пунктом 6 Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденного постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456¹, руководствуясь Планом разработки, пересмотра и утверждения государственных поверочных схем на 2025 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2024 г. № 3142 (с изменением, внесенным приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2025 г. № 1612), в связи с выполнением федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений»² работ по совершенствованию Государственного первичного эталона единицы электрической добротности (ГЭТ 139-2013) и разработке проекта Государственной поверочной схемы для средств измерений электрической добротности п р и к а з ы в а ю:

• 1. твердить:

Государственный первичный эталон единицы электрической добротности и присвоить ему регистрационный номер ГЭТ 139-2026³;

Государственную поверочную схему для средств измерений электрической добротности⁴, согласно приложению к настоящему приказу;

учёным-хранителем ГЭТ 139-2026 Загайнова Сергея Дмитриевича, начальника отдела 3 « змерение параметров электрических цепей с сосредоточенными постоянными на высоких частотах» Западно-Сибирского филиала федерального государственного унитарного предприятия « сероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»⁵.

• 2. Установить:

• 1) обязательные метрологические, технические требования (характеристики) ГЭТ 139-2026, указанные в его паспорте;

• 2) правила содержания и применения ГЭТ 139-2026, хранящиеся в Западно-Сибирском филиале ФГУП «ВНИИФТРИ»;

• 3) межаттестационный интервал ГЭТ 139-2026, равный 5 годам;

• 4) место хранения, содержания и применения ГЭТ 139-2026 - ЗападноСибирский филиал ФГУП «ВНИИФТРИ»;

• 5) что ГС применяется для ГЭТ 139-2026, просле иваемых к нему эталонов и средств измерений электрической добротности и вводится в действие с 20 февраля 2026 г.;

• 6) что эталон , аттестованн е на соответствие требованиям ГОСТ Р 8.868-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической добротности»⁶, или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

• 7) что эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.868-2014, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГС не позднее срока окончания действия свидетельства об аттестации, в документ на эталоны вносятся соответству ие изменения;

• 8) что эталоны, аттестованн е на соответствие требованиям Г Т Р 8.868-2014, не соответству ие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

• 9) что эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

• 10) что информация о прекра ении применения эталонов по ГОСТ Р 8.868-2014 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений⁷ после даты окончания срока действия свидетельства об аттестации.

• 3. Определить состав ГЭТ 139-2026, указанный в его паспорте.

• 4. ФГУП «ВНИИФТРИ» направить сведения об утверждении ГЭТ 139-2026 и ГПС в федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» для их внесения в Федеральный фонд.

• 5. Управлению метрологии обеспечить размещение информации об утверждении ГЭТ 139-2026 и ГПС на официальном сайте Росстандарта в информационно-телекоммуникационной сети «Интернет».

• 6. Техническому комитету по стандартизации № 206 «Эталоны и поверочные схемы» (ТК 206) (федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева») совместно с ФГУП «ВНИИФТРИ» обеспечить исполнение в установленном порядке процедур по отмене национального стандарта Российской Федерации ГОСТ Р 8.868-2014 и направление соответствующего комплекта документов в Управление стандартизации Федерального агентства по техническому регулированию и метрологии.

• 7. Признать с 20 февраля 2026 г. утратившими силу:

приказ Федерального агентства по техническому регулированию и метрологии от 27 января 2014 г. № 53 «Об утверждении Государственного первичного эталона единицы электрической добротности»;

приказ Федерального агентства по техническому регулированию и метрологии от 25 сентября 2020 г. № 1602 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 27 января 2014 г. № 53 «Об утверждении Государственного первичного эталона единицы электрической добротности»;

приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2884 «О внесении изменения в приказ Федерального агентства по техническому регулированию и метрологии от 27 января 2014 г. № 53 «Об утверждении Государственного первичного эталона единицы электрической добротности».

• 8. Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологии Е.Р. Лазаренко.

f                             \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 66D990443E7A5ED6AB654D8C484E9E37

Кому выдан: Шалаев Антон Павлович

Действителен: с 06.05.2025 до 30.07.2026

\__________________-__________________/

⁷ далее - Федеральный фонд.

¹

Зарегистрирован Минюстом России 24 августа 2020 г., регистрационный № 59419.

²

далее - ФГУП «ВНИИФТРИ».

³

далее - ГЭТ 139-2026.

⁴

далее - ГПС.

⁵

далее - Западно-Сибирский филиал ФГУП «ВНИИФТРИ».

⁶

далее - ГОСТ Р 8.868-2014.

УТВЕРЖДЕНА

приказом Федерального агентства по техническому регулированию

и метрологии

от « 05 »    февралв 2026 Г. №     506

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКОЙ ДОБРОТНОСТИ

Настоящая государственная поверочная схема для средств измерений электрической добротности распространяется на средства измерений электрической добротности в диапазоне значений от 1 до 1500 в диапазоне частот от 10 Гц до 500 МГц для объектов индуктивного характера и устанавливает порядок передачи единицы электрической добротности от Государственного первичного эталона единицы электрической добротности (ГЭТ 139-2026) при помощи вторичных и рабочих разрядных эталонов средствам измерений с указанием погрешностей и основных методов поверки.

Графическая часть государственной поверочной схемы для средств измерений электрической добротности приведена на рисунке А.1 приложения А.

• 2.1 Государственный первичный эталон состоит из комплекса следующих средств измерений:

эталонной установки для измерения единицы электрической добротности; микропроцессорной управляющей системы.

• 2.2 Диапазон значений добротности, при которых воспроизводится единица, составляют от 5 до 1500.

• 2.3 Рабочие частоты составляют от 0,05 до 500 МГц.

• 2.4 Государственный первичный эталон обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений So, от 210^-4 до 6^ 10^-3 в зависимости от значений добротности и рабочих частот при шести (п > 6) независимых измерениях.

Неисключенная систематическая погрешность 0_О составляет от 3-10^-4 до 520^-2.

Стандартная неопределенность, оцениваемая по типу A, и_АО составляет от 210^-4 до 6•IO^-3 при шести независимых измерениях.

Стандартная неопределенность, оцениваемая по типу В, иво составляет от 1,2 10^-4 до 220^-2.

Суммарная стандартная неопределенность u_CO составляет от 2,3 •Ю^-4 до 220^-2.

Расширенная неопределенность, при коэффициенте охвата k=2, U_O составляет от 4,7 •Ю^-4 до 420^-2.

• 2.5 Государственный первичный эталон применяют для передачи единицы электрической добротности эталонам-копиям методом прямых измерений.

• 3.1 В качестве эталонов-копий используют набор мер электрической добротности с номинальными значениями от 5 до 1500 в диапазоне частот от 50 кГц до 500 МГц при резонансных емкостях от 10 до 100 пФ (индуктивность L от 340^-8 до 1-10’¹ Гн).

  • 3.1.1 Эталоны-копии применяют для передачи единицы электрической добротности:

вторичным (рабочим) эталонам в диапазоне частот от 0,1 до 1 МГц и резонансной емкости, равной 100 пФ (индуктивность L от 2,5*10^-4 до 2,540^-2 Гн) методом сличения при помощи компаратора;

вторичным (рабочим) эталонам в диапазоне частот от 1 до 500 МГц методом сличения при помощи компаратора.

• 3.2 В качестве вторичных (рабочих) эталонов в диапазоне частот от 100 Гц до 1 МГц используют эталонную установку на основе измерительного моста и RLC-метр, в состав которых входит также набор мер добротности. Снижение нижнего предела измерений добротности до 1, расширение диапазона индуктивности от 1 мкГн до 0,5 Гн (резонансной емкости от 100 пФ до 50 нФ) в указанном частотном диапазоне производят методом косвенных измерений при помощи рабочих эталонов 1-го разряда, заимствованных из других поверочных схем:

Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости (ГОСТ 8.371-80); диапазон емкости от 1,6 до 500 нФ, предел допускаемой погрешности от 0,01 % до 0,02 %;

Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока (приказ Росстандарта от 30 декабря 2019 г. № 3456); значения сопротивления переменного тока 0,1; 1 и 10 кОм, предел допускаемой погрешности от 0,01 % до 0,02 %;

Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь (ГОСТ 8.019-85); диапазон тангенса угла потерь от 240^-5 до Г10^-4, предел допускаемой абсолютной погрешности от 2*10^-5 до 540^-5.

• 3.2.1 Применяют для поверки рабочих эталонов 1-го разряда методом косвенных измерений или сличением при помощи компаратора.

• 3.3 В качестве вторичных (рабочих) эталонов в диапазоне частот от 1 до 500 МГц используют набор мер электрической добротности с номинальными значениями от 5 до 1500 при резонансных емкостях от 10 до 100 пФ (индуктивность L от 3^10^-8 до 1-10^-1 Гн). Применяют для поверки рабочих эталонов 1-го разряда методом сличения при помощи компаратора.

• 3.4 Значения средних квадратических отклонений суммарной погрешности Ss_o и суммарной стандартной неопределенности u_Co при шести независимых измерениях и относительной нестабильности электрической добротности v_o эталонов-копий и вторичных (рабочих) эталонов (в диапазоне частот от 1 до 500 МГц) за год не должны превышать значений, указанных в таблице 1.

  • 3.4.1 Доверительная граница относительной погрешности д_о при доверительной вероятности 0,95 и относительная расширенная неопределенность U_o 0,95 (Q) вторичных (рабочих) эталонов (в диапазоне частот от 100 Гц до 1 МГц), и их относительная нестабильность за год указаны в таблице 1.

Таблица 1 - Нормируемые значения показателей точности вторичных эталонов

• 4.1 Эталоны, заимствованные из других государственных поверочных схем, применяют для передачи единицы электрической добротности рабочим эталонам 1-го разряда методом косвенных измерений.

• 4.2  В качестве рабочих эталонов, заимствованных из других государственных поверочных схем, применяют:

меры электрической емкости - рабочий эталон 1 разряда по государственной поверочной схеме для средств измерений электрической емкости (ГОСТ 8.371-80);

меры тангенса угла потерь - рабочий эталон 1 разряда по государственной поверочной схеме для средств измерений тангенса угла потерь (ГОСТ 8.019-85);

однозначные меры электрического сопротивления переменного тока -рабочий эталон 1 разряда по государственной поверочной схеме для средств измерений электрического сопротивления постоянного и переменного тока (приказ Росстандарта от 30 декабря 2019 г. № 3456).

• 5.1 Рабочие эталоны 1-го разряда

  • 5.1.1 В качестве рабочих эталонов 1-го разряда применяют меры добротности (однозначные и многозначные меры, имитаторы, магазины, составные меры) с номинальными значениями от 1 до 1500, в диапазоне частот от 100 Гц до 500 МГц.

  • 5.1.2 Предел допускаемой относительной погрешности Д_О рабочих эталонов 1-го разряда не должен превышать значений, указанных в таблице 2.

  • 5.1.3 Предел допускаемой относительной нестабильности добротности vo рабочих эталонов 1-го разряда за один год должны быть не более 0,7 предела допускаемой относительной погрешности.

  • 5.1.4 Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда методом прямых измерений или сличением при помощи компаратора.

  • 5.1.5 Соотношение предела допускаемой относительной погрешности рабочего эталона 1-го разряда и предела допускаемой относительной погрешности рабочего эталона 2-го разряда должно быть не более 1:2.

Таблица 2 - Предел допускаемой относительной погрешности рабочих эталонов мер и измерителей добротности

5.2 Рабочие эталоны 2-го разряда

• 5.2.1 В качестве рабочих эталонов 2-го разряда применяют:

меры добротности (однозначные и многозначные меры, имитаторы, магазины, составные меры) с номинальными значениями от 1 до 1500, в диапазоне частот от 100 Гц до 500 МГц;

измерители добротности (измерители добротности, измерители иммитанса, RLC-метры, мостовые установки) в диапазоне значений добротности от 1 до 1500, в диапазоне частот от 10 Гц до 500 МГц.

• 5.2.2 Предел допускаемой относительной погрешности Д_О рабочих эталонов 2-го разряда не должен превышать значений, указанных в таблице 2.

• 5.2.3 Предел допускаемой относительной нестабильности v_o рабочих эталонов 2-го разряда за один год должны быть не более 0,5 предела допускаемый относительный погрешности.

• 5.2.4 Рабочие эталоны 2-го разряда применяют для поверки средств измерений методом прямых измерений или сличением при помощи компаратора.

• 5.2.5 Соотношение предела допускаемой относительной погрешности рабочих эталонов 2-го разряда и предела допускаемой относительной погрешности средств измерений должно быть не более 1:2.

• 6.1 В качестве средств измерений применяют:

меры добротности (однозначные и многозначные меры, имитаторы, магазины, составные меры) с номинальными значениями от 1 до 1500, в диапазоне частот от 10 Гц до 500 МГц;

измерители добротности (измерители добротности, измерители иммитанса, RLC-метры, мостовые установки) в диапазоне значений добротности от 1 до 1500, в диапазоне частот от 10 Гц до 500 МГц.

• 6.2 Предел допускаемой относительной погрешности Д_о средств измерений составляет от 0,4 % до 80 %.

¹

Если добротность мер имеет значение меньше 1, то допускается вместо добротности указывать сопротивление переменного тока при той же частоте.
