ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» ___________ 2026 г. №  ²¹⁶

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

05 февраля 2026 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях  (правообладателях) утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описание типа средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

Лист № 1 Регистрационный № 83050-21                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Анализаторы ИНФРАСКАН-М (далее анализаторы), предназначены для измерений массовой доли компонентов в жидких, пастообразных и сыпучих пробах на основе измерений спектральных коэффициентов диффузного отражения.

Описание средства измерений

Принцип действия анализаторов основан на измерении интенсивности оптического излучения, диффузно отраженного от исследуемой пробы, расчете спектральных коэффициентов диффузного отражения пробы и вычисления на их основе массовой доли определяемых компонентов.

Анализаторы состоят из оптико-механического узла, блока электроники и отделения для анализируемых проб, установленных в общем корпусе. Оптико-механический блок включает в себя источник излучения, монохроматор с дифракционной решеткой, приемники излучения и систему зеркал.

Управление анализатором осуществляется с помощью встроенного компьютера с внешним сенсорным дисплеем, установленного на держателе, прикрепленном к корпусу анализатора.

Анализаторы ИНФРАСКАН-М выпускаются в двух модификациях:

• -  модификация 4200, оптико-механический узел которой включает в себя монохроматор и три измерительных канала с фиксированными длинам волн.

• - модификация 3151, оптико-механический узел которой включает в себя только монохроматор.

Наименование анализатора нанесено на передней панели и на табличке (шильде). Модификация и заводской номер указаны на табличке (шильде), расположенной на задней панели анализатора. Знак поверки наносится на левую боковую панель анализатора.

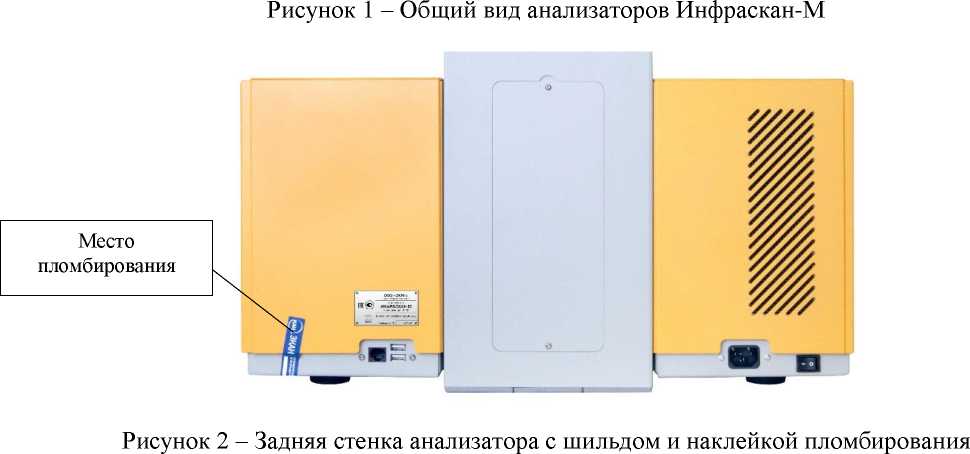

Обе модификации анализаторов имеют одинаковый внешний вид, который представлен на рисунке 1. На рисунке 2 показана задняя стенка анализатора с шильдом. Пломбирование осуществляется с помощью наклейки, наносимой на заднюю и нижнюю панели анализатора (рисунок 2).

Место нанесения знака поверки

Анализаторы оснащены встроенным программным обеспечением, которое выполняет следующие функции

• - управление работой анализаторов;

• - сбор и обработка измерительной информации, поступающей с фотоприемников;

• - расчет коэффициентов диффузного отражения;

• - градуировка анализаторов и вычисление результатов измерений;

• -   сохранение результатов измерений и градуировочных характеристик в энергонезависимой памяти.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на шильд и на титульный лист Руководства по эксплуатации методом компьютерной графики.

Таблица 4 - Комплектность анализатора

приведены в руководстве по эксплуатации «Анализаторы ИНФРАСКАН-М» (раздел 3); при использовании в сфере государственного регулирования обеспечения единства измерений анализатор применяется в соответствии с аттестованными методиками (методами) измерений.

Нормативные и технические документы, устанавливающие требования к анализаторам ИНФРАСКАН-М

Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2517 от 27.11.2018 г.

ТУ 26.51.53.150-020-27520549-2020 «Анализаторы ИНФРАСКАН-М». Технические условия»

Правообладатель

Общество с ограниченной ответственностью «ЭКАН»

(ООО «ЭКАН»)

ИНН 7802850848

Юридический адрес: 194223, г. Санкт-Петербург, вн.тер.г. м.о. Светлановское, ал. Академика Лихачёва, д. 7, стр. 1, помещ. 43Н, кабинет №12

Изготовитель

Общество с ограниченной ответственностью «ЭКАН»

(ООО «ЭКАН»)

ИНН 7802850848

Адрес юридического лица: 194223, г. Санкт-Петербург, вн.тер.г. м.о. Светлановское, ал. Академика Лихачёва, д. 7, стр. 1, помещ. 43Н, кабинет №12

Телефон: +7 812 649 77 69

Факс: +7 812 649 77 69

E-mail: info@ekan.spb.ru

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.311541

Лист № 1 Регистрационный № 64161-16                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы для автоматизированного ультразвукового контроля кольцевых сварных соединений при строительстве и ремонте трубопроводов (далее - комплексы) предназначены для измерений амплитуд эхо-сигналов и времени эхо-сигналов, отраженных от дефектов типа нарушения сплошности или однородности материала, измерений координат обнаруженных дефектов в кольцевых сварных соединениях магистральных трубопроводов диаметром от 530 до 1420 мм с толщиной стенки от 8 до 40 мм.

Описание средства измерений

Комплексы являются переносными автоматизированными системами ультразвукового контроля с преобразователями на фазированных решетках (ФР). Принцип действия комплексов основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и приема ультразвуковых колебаний, отраженных от дефектов. В комплексах реализованы эхо-импульсный, и дифракционно-временной методы неразрушающего контроля.

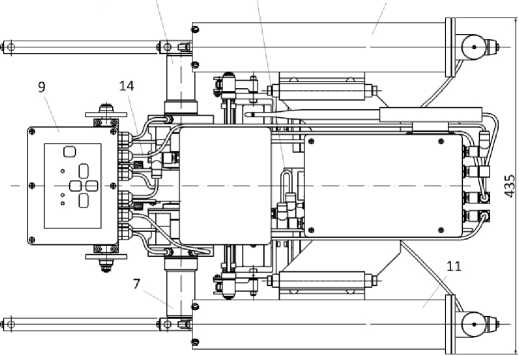

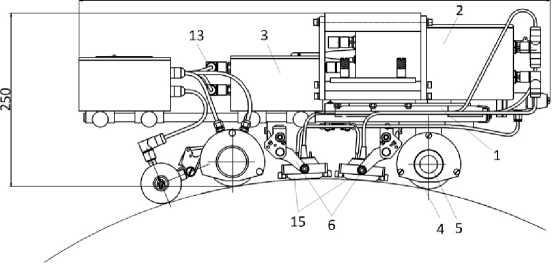

На рисунке 1 изображен комплекс в положении контроля кольцевого сварного шва.

650

8 12 10

Рисунок 1 - Конструкция комплекса

На несущей раме 1 закреплены: электронный блок для сбора, регистрации, обработки и хранения информации 2, аккумуляторного отсека для автономного электропитания 3, колёса ведомые 4 с датчиком пути 5, системы подвеса акустических блоков 6, кронштейн с поворотным рычагом. На поворотном рычаге закреплены приводы передвижения 7, 8 и датчик контроля положения шва (система слежения) 9.

На электронном блоке для сбора, регистрации, обработки и хранения информации 2 расположены направляющие, в которых винтами фиксируются системы подачи контактной жидкости 10 и 11.

Аккумуляторный отсек 3 устанавливают на несущей раме 1. В состав блока питания входят три аккумулятора. Один аккумулятор через кабель 12 обеспечивает питание комплекса. Два других аккумулятора обеспечивают через кабель 13 питание электродвигателей. Каждый из трёх аккумуляторов подключен к собственному разъему, расположенному на корпусе блока автономного электропитания. Через эти разъёмы может осуществляться независимая зарядка аккумуляторов при помощи трёх зарядных устройств, входящих в комплект поставки комплекса.

Коммутация электронного блока 2 и системы слежения 8 осуществляется кабелем 14. Правый и левый электродвигатели подключают к датчику контроля положения шва 9.

Конструкция системы подвеса акустических блоков 6 обеспечивает постоянное прижатие акустических блоков для возбуждения и приема акустических колебаний 15 к поверхности изделия. Акустические блоки подсоединяют к электронному блоку кабелями. Подвес акустический переустанавливают при помощи специальных винтов.

Положение системы слежения 9 определяется геометрией расположения оси и винтов кронштейна несущей рамы 1.

Комплекс удерживается на поверхности трубы встроенными в колеса постоянными магнитами.

Управление и настройка комплекса осуществляется с помощью персонального компьютера (ноутбука). Связь электронного блока и персонального компьютера осуществляется посредством Wi-Fi соединения. Коррекция положения комплекса производится при помощи кнопок управления движением «ВЛЕВО», «ВПРАВО», «ВПЕРЕД», «НАЗАД», расположенных на датчике контроля положения шва

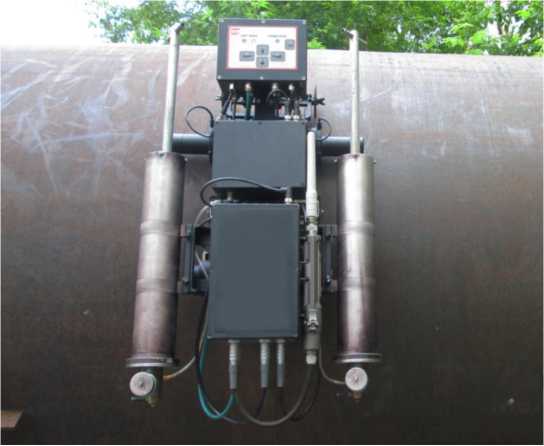

Фотография общего вида комплексов представлена на рисунке 2.

Рисунок 2 - Общий вид комплексов

Программное обеспечение (ПО) позволяет осуществлять сбор данных в режиме контроля, сохранять и просматривать результаты контроля, управлять настройками комплекса.

Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 2

наносится на панель электронного блока комплекса методом наклеивания этикетки и на титульном листе руководства по эксплуатации методом печати.

Комплексы комплектуются в соответствии с таблицей 3.

Таблица 3

приведены в руководстве по эксплуатации «Комплекс для автоматизированного ультразвукового контроля кольцевых сварных соединений при строительстве и ремонте трубопроводов. Руководство по эксплуатации. РСВА.427.618.506 РЭ».

Нормативные и технические документы, устанавливающие требования к комплексам для автоматизированного ультразвукового контроля кольцевых сварных соединений при строительстве и ремонте трубопроводов

Комплекс для автоматизированного ультразвукового контроля кольцевых сварных соединений при строительстве и ремонте трубопроводов. Технические условия. РСВА.427618.506 ТУ

Федеральное государственное автономное учреждение «Научно-учебный центр «Сварка и контроль» при МГТУ им. Н.Э. Баумана»

(ФГАУ «НУЦСК при МГТУ им. Н.Э. Баумана»)

ИНН 7701027490

Юридический адрес: 105005, г. Москва, 2-я Бауманская ул., д. 5, стр. 1

Телефон: (499) 263-68-02, (499) 261-96-59; Факс: (499) 263-68-02, (499) 261-96-59

Е-mail: aleshin@bmstu.ru

Федеральное государственное унитарное предприятие научно-исследовательский институт оптико-физических измерений»

(ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон: (495) 437-56-33, факс: (495) 437-31-47

Е-mail: vniiofi@vniiofi.ru; Сайт: www.vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению

измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.

Регистрационный № 88490-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) Смоленской ТЭЦ-2 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, хранения, обработки и передачи полученной информации, а также измерения времени и интервалов времени.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную информационно-измерительную систему с централизованным управлением и распределенной функцией измерений.

Измерительные каналы (далее - ИК) АИИС КУЭ состоят из следующих уровней:

Первый уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) многофункциональные счетчики активной и реактивной электрической энергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер АИИС КУЭ, автоматизированные рабочие места (далее - АРМ), устройство синхронизации системного времени (далее - УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, программное обеспечение (далее - ПО).

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на верхний - второй уровень системы, на котором выполняется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление, оформление отчетных документов, отображение информации, передача данных в организации - участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов установленных форматов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений, состояния средств измерений по группам точек поставки производится с уровня ИВК настоящей системы.

Сервер АИИС КУЭ имеет возможность принимать в автоматизированном режиме измерительную информацию в виде XML-файлов установленных форматов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности от других АИИС КУЭ утвержденного типа.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ). СОЕВ предусматривает поддержание шкалы координированного времени Российской Федерации UTC(SU) на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени с национальной шкалой координированного времени Российской Федерации UTC(SU) по сигналам навигационной системы ГЛОНАСС.

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется периодически (1 раз в 1 час). При наличии любого расхождения производится синхронизация шкалы времени сервера со шкалой времени УССВ.

Сравнение шкалы времени счетчиков со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиками (не реже 1 раза в 1 сутки). При расхождении шкалы времени счетчика от шкалы времени сервера АИИС КУЭ на ±2 с и более, производится синхронизация шкалы времени счетчика, но не чаще одного раза в сутки.

Передача данных осуществляется по каналам связи со скоростью не менее 9600 бит/с, следовательно время задержки составляет менее 0,2 с.

Факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции или величины коррекции времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчиков и сервера АИИС КУЭ.

Заводской номер АИИС КУЭ 001 наносится на корпус серверного шкафа в виде наклейки, а также указывается в формуляре на АИИС КУЭ.

Возможность нанесения знака поверки на средство измерений отсутствует. Знак поверки наносится в формуляр на АИИС КУЭ и (или) на свидетельство о поверке в виде наклейки со штрих-кодом и (или) оттиском клейма поверителя.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2.0». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню - «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.

Таблица 1 - Идентификационные данные ПО

Состав ИК и их основные метрологические и технические характеристики приведены в таблицах 2 - 6.

Таблица 2 - Состав ИК АИИС КУЭ

таблицы 2

Таблица 3 - Метрологические характеристики ИК (активная энергия и мощность)

Таблица 4 - Метрологические характеристики ИК (реактивная энергия и мощность)

Продолжение таблицы 4

Таблица 5 - Метрологические характеристики СОЕВ

Таблица 6 - Основные технические характеристики ИК

Продолжение таблицы 6

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

Регистрация событий:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения (в т. ч. и пофазного);

• - коррекции времени в счетчике;

• - журнал сервера:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчиках и сервере.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей тока и напряжения;

• - испытательной коробки;

• - сервера (серверного шкафа);

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени:

• - счетчика (функция автоматизирована);

• - сервера (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована);

• - о состоянии средств измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра на систему автоматизированную информационно-измерительную коммерческого учёта электрической энергии (АИИС КУЭ) Смоленской ТЭЦ-2 типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 7.

Таблица 7 - Комплектность АИИС КУЭ

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) Смоленской ТЭЦ-2, аттестованной ООО «Спецэнергопроект» г. Москва, уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

Акционерное общество «РИР Энерго»

(АО «РИР Энерго»)

ИНН 6829012680

Юридический адрес: 119017, г. Москва, вн. тер. г. Муниципальный округ Якиманка, ул. Большая Ордынка, д. 40, стр. 1

Телефон: (495) 739-73-33

Акционерное общество Группа Компаний «Системы и Технологии»

(АО ГК «Системы и Технологии»)

ИНН 3327304235

Юридический адрес: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8А, помещ. 27

Адрес места осуществления деятельности: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8

Телефон: (4922) 33-67-66, (4922) 33-79-60, (4922) 33-93-68

E-mail: st@sicon.ru

Испытательный центр

Акционерное общество Группа Компаний «Системы и Технологии»

(АО ГК «Системы и Технологии»)

Юридический адрес: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8А, помещ. 27

Адрес места осуществления деятельности: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312308

Общество с ограниченной ответственностью «Спецэнергопроект»

(ООО «Спецэнергопроект»)

Юридический адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, комн. № 6, 7

Адрес места осуществления деятельности: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, комн. № 6, 7

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312429

Регистрационный № 47574-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Электроды ионоселективные серии ХС-001 предназначены для преобразования активности ионов серебра, меди, свинца, кадмия, ртути (II), таллия (I), железа (III), хрома (VI), калия, аммония, натрия, кальция, магния, цинка, кальция+магния, фторида, хлорида, бромида, иодида, цианида, тиоцианата, сульфида, карбоната, сульфата, цитрата, нитрата, нитрита, перхлората и редокс - активности в водных растворах в электродвижущую силу при нормальных условиях.

Ионоселективные электроды серии ХС-001 являются электрохимическими первичными измерительными преобразователями, потенциал которых зависит от активности определенного вида ионов в растворе. Измерение показателя активности ионов (рХ) проводится методом прямой потенциометрии, т.е. измерением потенциала ионоселективного электрода относительно электрода сравнения.

Ионоселективные электроды серии ХС-001 могут использоваться в комплекте с различными типами иономеров, например, серия «Эксперт», серия «Анион», серия «Экотест», И-160, И-500, И-410, серии inoLab (WTW) и другие.

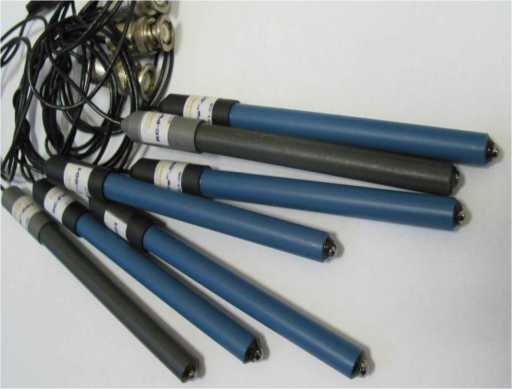

Внешний вид электродов представлен на рис.1

Рис.1 Внешний вид электродов ионоселективных серии ХС-001

Таблица 1.

*

- соотношение редокс-пар

Таблица 2.

а) 10 ^-4 -10 ^-3 моль/дм ³ - угловой коэффициент (35 ± 15) мВ

Таблица 3.

*- в зависимости от содержания иона значение крутизны составляет для интервала:

от 10 ^-4 до 10 ^-3 моль/дм ³     (35 ± 15) мВ

от 10 ^-3 до 10 ^-2 моль/дм ³    (55 ± 20) мВ

Потенциалы электродов относительно хлорсеребряного эталонного электрода сравнения в растворах с содержанием определяемых ионов 10^-3 моль/дм³ при температуре (25 ± 0,5) ^оС приведены в таблице 4.

Таблица 4.

* - в растворе смолярной концентрацией ионов 10^-4 моль/дм³ ** - при рН раствора, равном 9,18 рН.

*** - при соотношении редокс-пар 1/1.

Габаритные размеры электродов:

• - длина (150 ± 3) мм

• - диаметр (8 ± 1.0) мм (допускается применение корпусов с диаметрами 10 и 12 мм) Масса электродов: (25 ± 5) г

Вероятность безотказной работы электродов за 1000 ч при доверительной вероятности 0,9 не менее 0,94.

Условия эксплуатации:

- температура анализируемой жидкости для электродов на ионы NO2^-, NO3 ^-, ClO4^-, СО3^-2, SO4^-2, Cit, K ⁺, NH4⁺, Na⁺, Pb⁺²,Ca²⁺ , Mg²⁺, Zn²⁺, Ca²⁺+Mg²⁺: от + 5 до + 35 ^оС

- температура анализируемой жидкости для остальных электродов: от 5 до + 80 ^оС.

Знак утверждения типа

Знак утверждения типа наносится на титульные листы паспортов на электроды.

• - электрод ионоселективный серии ХС-001

• - паспорт и руководство по эксплуатации

• - коробка

Методика измерений изложена в паспортах и руководствах по эксплуатации на конкретные электроды серии ХС-001.

Нормативные и технические документы, устанавливающие требования электродам ионоселективным серии ХС-001

Технические условия ТУ 4315-94604320-10

Изготовитель

Общество с ограниченной ответственностью «Сенсорные Системы»

(ООО «Сенсорные Системы»)

ИНН 7801406703

Юридический адрес: 193231, г. Санкт-Петербург, ул. Коллонтай, д. 23, к. 3, литера А, кв. 79

Тел.: +7 (812)980 16 67

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева»

Регистрационный номер 30001-10

Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, д. 19

Лист № 1 Регистрационный № 44866-10                                         Всего листов 8

Спектрофотометры моделей ПЭ-5300ВИ, ПЭ-5400ВИ, ПЭ-5300УФ, ПЭ-5400УФ предназначены для измерений коэффициента пропускания и оптической плотности биологических жидкостей с целью определения содержания растворенных в них компонентов, а также для измерения коэффициента пропускания и оптической плотности твердых и жидких проб различного происхождения.

Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект к интенсивности излучения, падающего на исследуемый объект.

Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе.

Для разложения излучения в спектр в приборах используется монохроматор с дифракционной решеткой. Оптическая схема - однолучевая. В качестве источников излучения используются галогенная лампа (для моделей ПЭ-5300ВИ, ПЭ-5400ВИ), галогенная и дейтериевая лампы (для моделей ПЭ-5300УФ, ПЭ-5400УФ), а в качестве приемника -кремниевый фотодиод. Модели ПЭ-5300ВИ и ПЭ-5300УФ управляются с помощью клавиатуры и барабана для смены длин волн. Модели ПЭ-5400ВИ и ПЭ-5400УФ управляются с помощью клавиатуры. Возможно подключение спектрофотометров по интерфейсу USB к персональному компьютеру для управления и отображения результатов с помощью программного обеспечения, устанавливаемого на ПК. Все модели оснащены ЖК-дисплеем, на который выводится результат измерения коэффициента пропускания (или оптической плотности), ряд служебных параметров и рабочая длина волны (модели ПЭ-5400ВИ и ПЭ-5400УФ). Спектрофотометры имеют кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 100 мм. Внешний вид спектрофотометров показан на рисунках 1 и 2. Пломбирование спектрофотометров не предусмотрено. Общий вид спектрофотометров и место нанесения знака поверки приведены на рисунках 1-4.

Место нанесения знака поверки

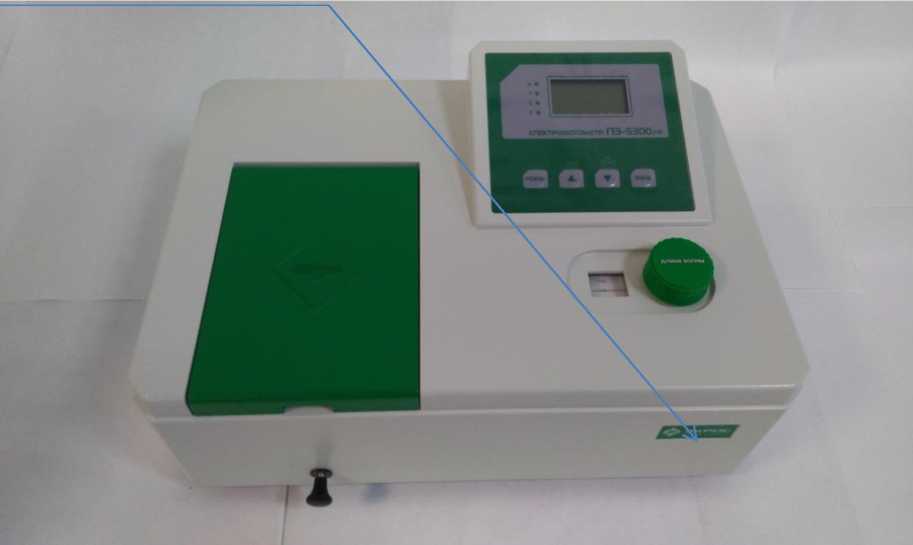

Рисунок 1 - Общий вид спектрофотометра модели ПЭ-5300ВИ

Место нанесения знака поверки

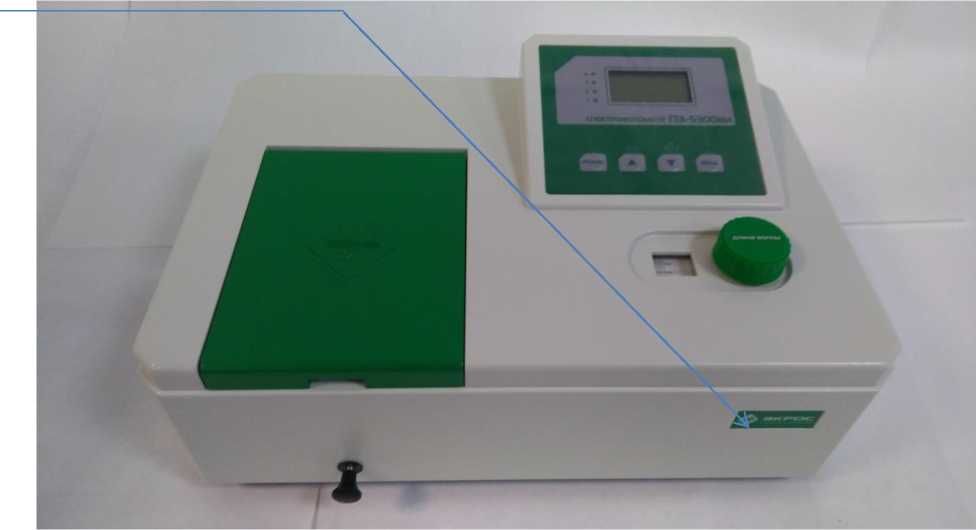

Рисунок 2 - Общий вид спектрофотометра модели ПЭ-5300УФ

Место нанесения знака поверки

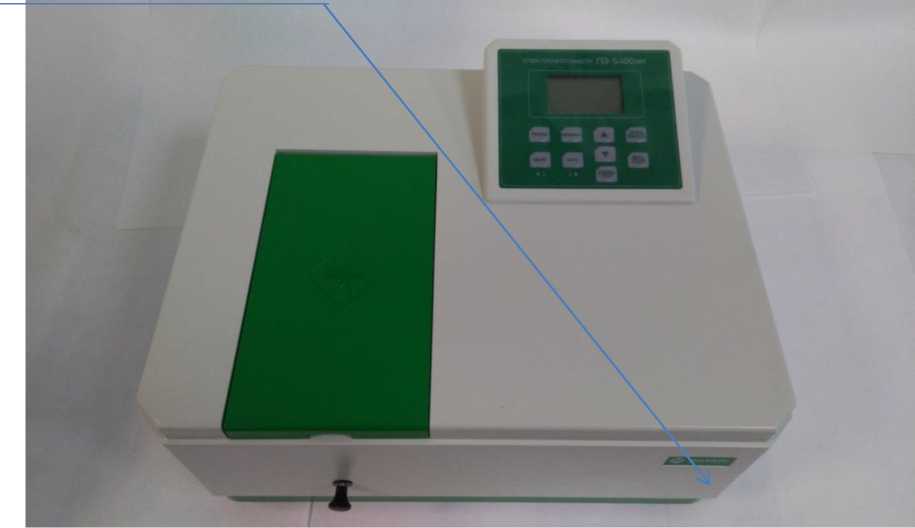

Рисунок 3 - Общий вид спектрофотометра модели ПЭ-5400ВИ

Место нанесения знака поверки

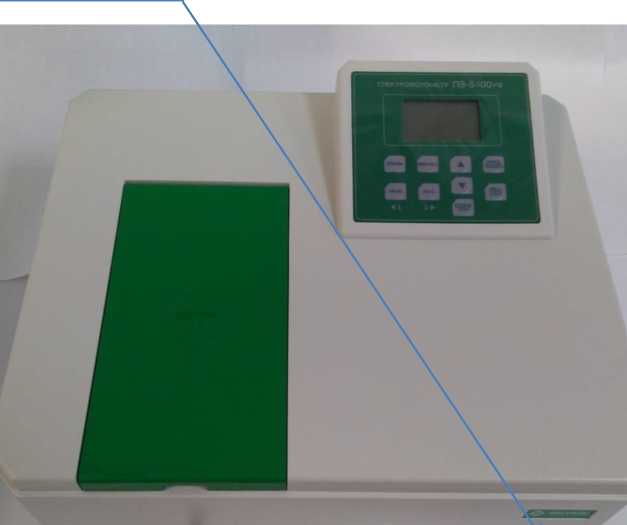

Рисунок 4 - Общий вид спектрофотометра модели ПЭ-5400УФ

Спектрофотометры оснащены встроенным ПО, предназначенным для управления работой прибора и процессом измерений, хранения и отображения полученных данных, а также для передачи команд и данных между прибором и внешним ПК по интерфейсу USB. В модели ПЭ-5300ВИ и ПЭ-5300УФ установлено ПО версии 1.35, идентификационные данные которого приведены в таблице 1, а в модели ПЭ-5400ВИ и ПЭ54УФ установлено ПО версии 3.14.5, идентификационные данные которого приведены в таблице 2

Всё встроенное ПО является метрологически значимым и выполняет следующие функции:

• • выполнение самодиагностики прибора;

• • управление прибором;

• • установку режимов работы прибора;

• • получение градуировочной кривой;

• • расчет концентраций;

• • обработку и хранение результатов измерений;

• • передачу данных в ПК по интерфейсу USB;

• • приём команд от ПК по интерфейсу USB и их выполнение.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

В комплект поставки спектрофотометров включено автономное программное обеспечение для внешнего персонального компьютера: программа количественного анализа QA5300 и программа кинетического анализа Kin5300 для моделей ПЭ-5300ВИ и ПЭ-5300УФ и программа количественного анализа QA5400 и программа кинетического анализа Kin5400 для моделей ПЭ-5400ВИ и ПЭ-5400УФ, а также программа XL5x00 для вывода результата измерения в ячейку книги Microsoft Excel™ для всех моделей. Идентификационные данные ПО приведены в Таблицах 3-7.

Для моделей ПЭ-5400ВИ и ПЭ-5400УФ по отдельному заказу поставляется программа для сканирования по длине волны SC5400. Её идентификационные данные приведены в Таблице 8.

Всё автономное ПО за исключением программы XL5x00 является метрологически значимым и выполняет следующие общие функции:

• • приём данных от прибора по интерфейсу USB;

• • передачу команд в прибор по интерфейсу USB;

• • управление прибором;

• • измерение оптической плотности и пропускания;

• • обработку и хранение результатов измерений;

• • печать протоколов измерений;

• • экспорт результатов измерений в файл формата Microsoft Excel™.

Кроме того, программы QA5300 и QA5400 обеспечивают:

• • создание градуировок по нескольким зависимостям с использованием метода наименьших квадратов;

• • автоматическое вычисление концентраций по созданным градуировкам;

• • расчёт статистических параметров выполненных измерений.

Программы Kin5300 и Kin5400 обеспечивают автоматическое выполнение измерений пропускания и оптической плотности с периодом от 0,5 до 3600 секунд длительностью до 20000000 секунд.

Программа SC5400 обеспечивает:

• • снятие спектра образца по длине волны с шагом от 0,1 нм до 10 нм на любом отрезке спектрального диапазона прибора;

• • автоматическое нахождение и нумерацию пиков снятого спектра.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р50.2.077-2014.

Таблица 2 - Идентификационные данные встроенного ПО моделей ПЭ-5400ВИ и ПЭ-5400УФ

Таблица 3 - Идентификационные данные ПО моделей ПЭ-5300ВИ и ПЭ-5300УФ

Таблица 4 - Идентификационные данные ПО моделей ПЭ-5400ВИ и ПЭ-5400УФ

Таблица 5 - Идентификационные данные ПО моделей ПЭ-5300ВИ и ПЭ-5300УФ

Таблица 6 - Идентификационные данные ПО моделей ПЭ-5400ВИ и ПЭ-5400УФ

Таблица 8 - Идентификационные данные ПО моделей ПЭ-5400ВИ и ПЭ-5400УФ

Метрологические и технические характеристики

Таблица 9 - Метрологические характеристики

Таблица 10 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.

Комплектность средства измерений

аблица 11 - Комплектность средства измерений

приведены в следующих документах:

• 1) Спектрофотометр ПЭ-5300 ВИ. Руководство по эксплуатации БКРЕ.941412.001РЭ. Раздел 8;

• 2) Спектрофотометр    ПЭ-5300    УФ. Руководство по эксплуатации

БКРЕ.941412.001-02РЭ. Раздел 8;

• 3) Спектрофотометр ПЭ-5400 ВИ. Руководство по эксплуатации БКРЕ.941412.001-01РЭ. Раздел 8;

• 4) Спектрофотометр    ПЭ-5400    УФ. Руководство по эксплуатации

БКРЕ.941412.001-03РЭ. Раздел 8.

Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27.11.2018 г № 2517

ТУ 9443-001-5627822-2009 «Спектрофотометры моделей ПЭ-5300ВИ, ПЭ-5400ВИ, ПЭ-5300УФ, ПЭ-5400УФ. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «ЭКРОСХИМ»

(ООО «ЭКРОСХИМ»)

ИНН 7810235934

Адрес:199106, г. Санкт-Петербург, 27-я линия В.О., д. 6, к. 2

Юридический адрес: 196006, г. Санкт-Петербург, вн. тер.г. муниципальный округ Московская Застава, ул. Коли Томчака, д. 25, литера Ж

Почтовый адрес: 199178, г. Санкт-Петербург, 17-я линия В.О., БЦ «Сенатор», д. 22, к. И, оф. 406

Телефон: (812) 322-9600

Факс: (812) 449-3122

E-mail: info@ecohim.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

E-mail: info@vniim.ru,

Web-сайт: www.vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
