МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

06 февраля 2026 г.                                                                            228

________ №_______

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

---

228

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »     _______   2026 г. №

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод- ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интер вал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Регистраторы данных

DPRO3

С

97612-26

регистратор зав. № DPRC280001, регистратор зав. № DPRC280002 совместно с мультиплексором зав. № MUXA320047

DAS Co., Ltd., Республика Корея

DAS Co., Ltd., Республика Корея

ОС

МП 6822025 «ГСИ. Регистраторы данных DPRO3. Методика поверки»

4 года

Общество с ограниченной ответственностью «МОН-СОЛ РУС» (ООО «МОН-СОЛ РУС»), г. Москва, г. Зеленоград ИНН 7734722468

ФБУ «Пензенский ЦСМ», г. Пенза

29.08.2025

2.

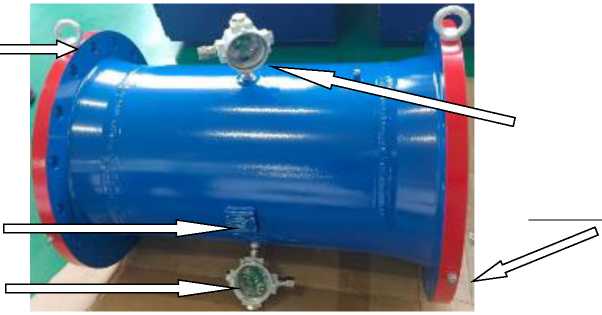

Преобразователи расхода турбинные геликоидные

ТН-Р

С

97613-26

№ 1/23 (ТН-Р-400-2,5-Б-0,15), 2/23 (ТН-Р-400- ANSI 150-Б-0,15)

Великолукский завод «Транснефте-маш» - филиал Акционерного общества «Транснефть -Верхняя Волга» (Великолукский завод «Транснефте-

Великолукский завод «Транснефте-маш» - филиал Акционерного общества «Транснефть - Верхняя Волга» (Великолукский завод «Транснефте-

ОС

МИ 32872010 «ГСИ. Преобразователи объемного расхода. Методика поверки»; МИ 33802012 «ГСИ. Преобразо-

1 год

Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»), г. Москва ИНН 7723107453

ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Казань (с привлечением АО «Нефтеавто-матика», г. Казань)

24.02.2025

маш» - филиал АО «Транснефть - Верхняя Волга»), г. Нижний Новгород ИНН 5260900725

маш» - филиал АО «Транснефть - Верхняя Волга»), г. Нижний Новгород ИНН 5260900725

ватели объемного расхода. Методика поверки на месте эксплуатации поверочной установкой»

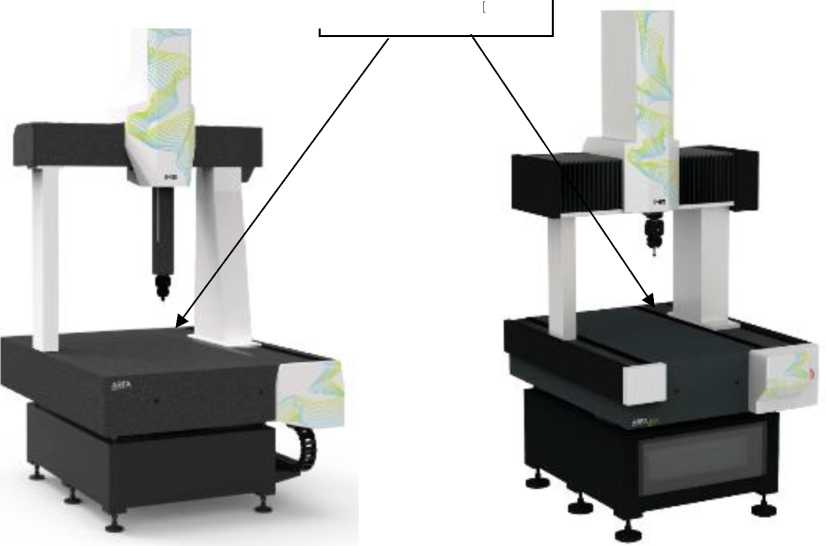

3.

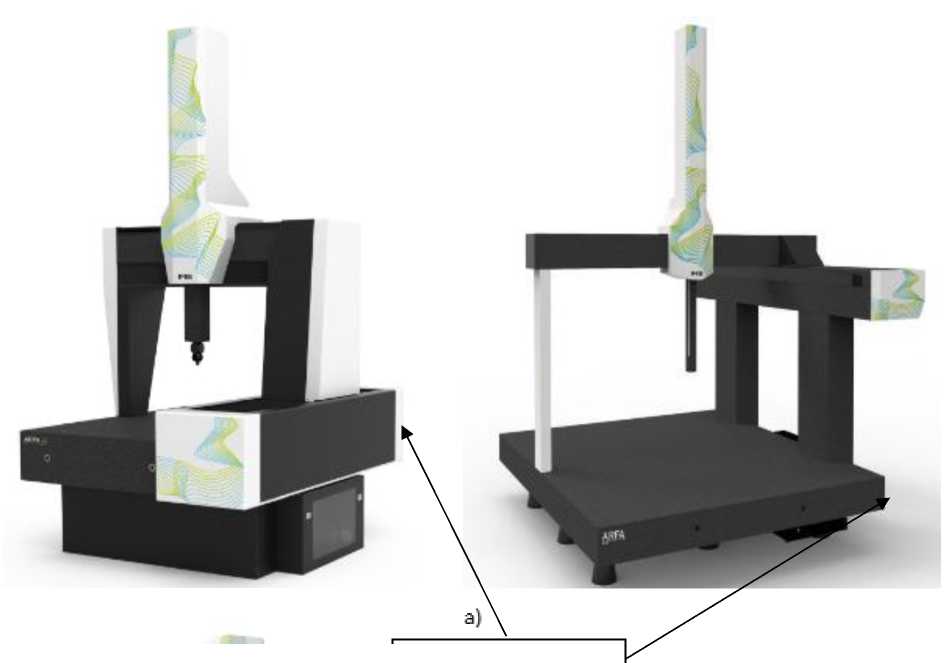

Машины координатные измерительные

IMSCEN TER

С

97614-26

IMSCENTER ARFA S (8.10.6) сер. № AS0001, IMSCENTER ARFA S (5.6.5) сер. № 565Y19011

LaiYin Measurement Technology (Dongguan) Co., Ltd., Китай

LaiYin Measurement Technology (Dongguan) Co., Ltd., Китай

ОС

РТ-МП- 302-2032025 «ГСИ. Машины координатные измерительные IMSCENT ER. Методика по верки»

1 год

Общество с ограниченной ответственностью «Сервисный Центр Промышленной Метрологии» (ООО «СЦПМ»), г. Санкт-Петербург ИНН 7842503142

ФБУ «НИЦ ПМ - Ростест», г. Москва

07.07.2025

4.

Контроллеры

PLC- WE-01

С

97615-26

020227

Общество с ограниченной ответственностью «Вест-Инжиниринг» (ООО «Вест-Инжиниринг»), г. Санкт-Петербург, ИНН 7816359862

Общество с ограниченной ответственностью «Вест-Инжиниринг» (ООО «Вест-Инжиниринг»), г. Санкт-Петербург, ИНН 7816359862

ОС

МИ 253999 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки»

4 года

Общество с ограниченной ответственностью «Вест- Инжиниринг» (ООО «Вест-Инжиниринг»), г. Санкт-Петербург ИНН 7816359862

ООО «ПРОММАШ ТЕСТ Метрология», г. Чехов

28.08.2025

5.

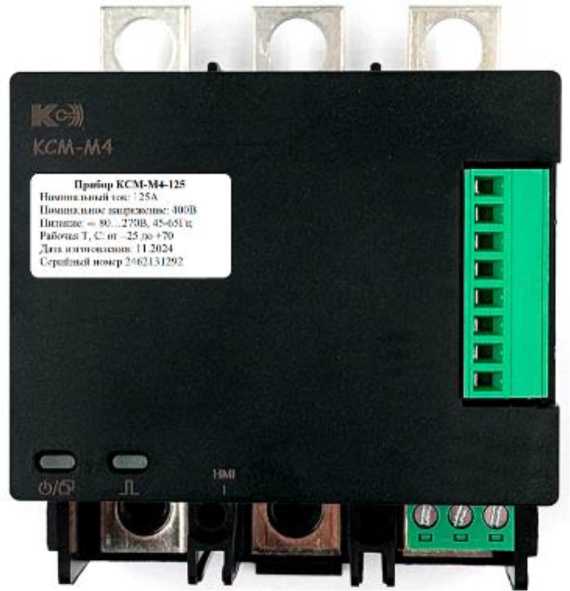

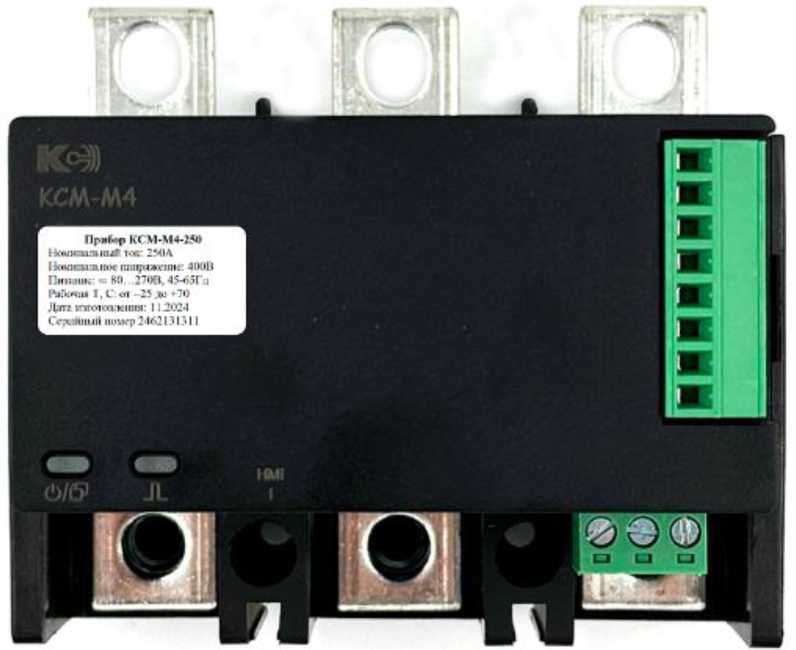

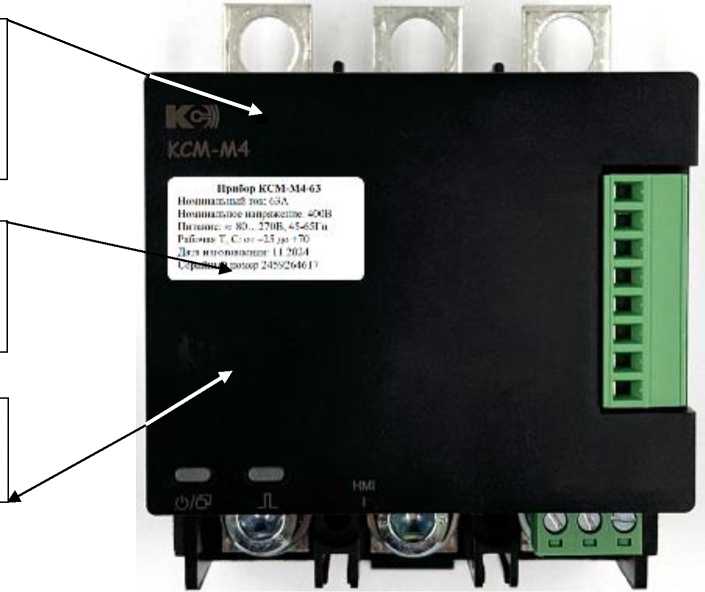

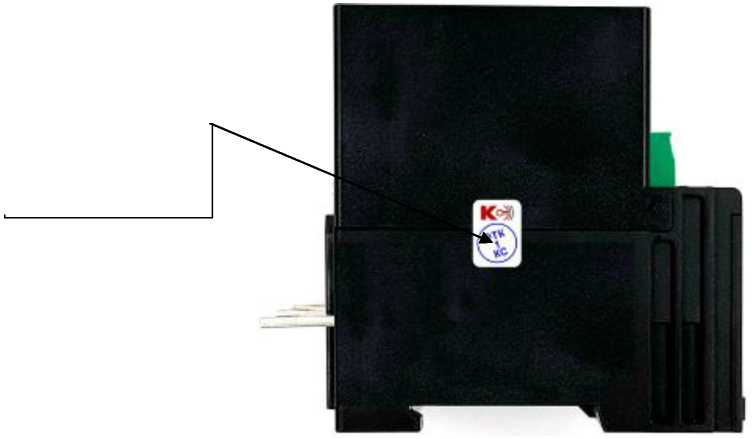

Приборы многоточечного мониторинга электроэнергии

КСМ- М4

С

97616-26

Модификация КСМ-М4-63 с зав. № 2459264617, модификация КСМ-М4-630 с зав. № 2459264621

Общество с ограниченной ответственностью «Комплект-Сервис» (ООО «К-С»), г. Москва ИНН 7713561682

Общество с ограниченной ответственностью «Комплект-Сервис» (ООО «К-С»), г. Москва ИНН 7713561682

ОС

МП- НИЦЭ-033-25 «ГСИ. Приборы многоточечного мониторинга электроэнергии КСМ-М4. Методика поверки»

4 года

Общество с ограниченной ответственностью «Комплект-Сервис» (ООО «К-С»), г. Москва ИНН 7713561682

ООО «НИЦ «ЭНЕРГО», г. Москва

23.09.2025

6.

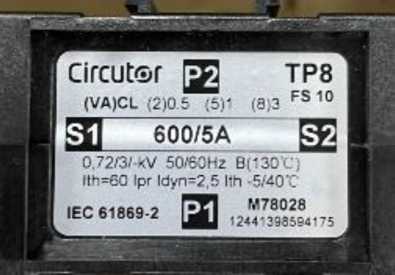

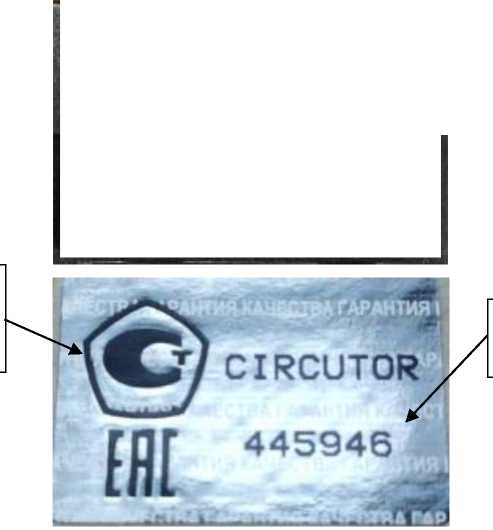

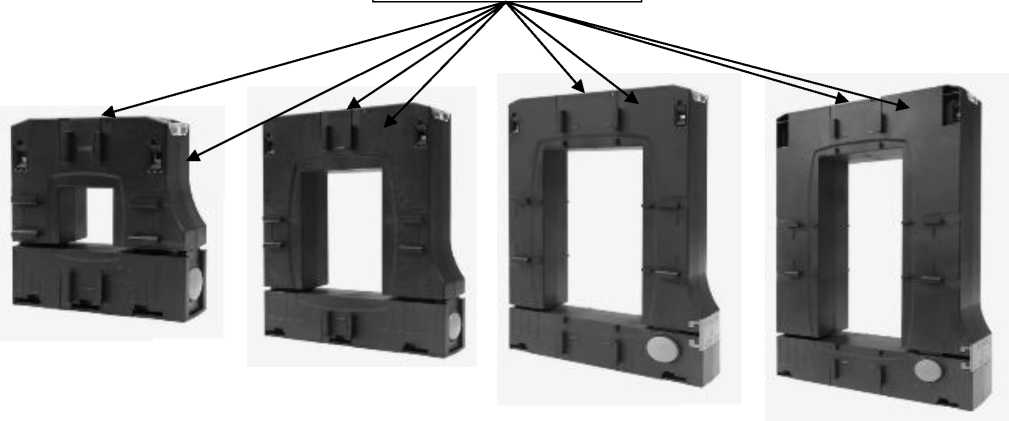

Трансформаторы тока разъемные

ТР

С

97617-26

модификация TP8 с сер. № 445947, модификация TP12 с сер. № 445948, модификация TP12 с сер. № 445949, модификация TP6 с сер. № 445950, модификация TP6 с сер. № 445951, модификация TP6 с сер. № 445952, модификация TP8 с сер. № 445953, модификация TP8 с сер. № 445954, модификация TP8 с сер. № 445955, модификация TP6 с сер. № 445956, модификация TP6 с сер. № 445957, модификация TP12 с сер. № 445958, модификация TP6 с сер. № 445959

«CIRCUTOR S.A.», Испания

«CIRCUTOR S.A.», Испания

ОС

ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»

4 года

Общество с ограниченной ответственностью «Энерготест» (ООО «Энерготест»), г. Москва ИНН 7725580753

ООО «НИЦ «ЭНЕРГО», г. Москва

08.09.2025

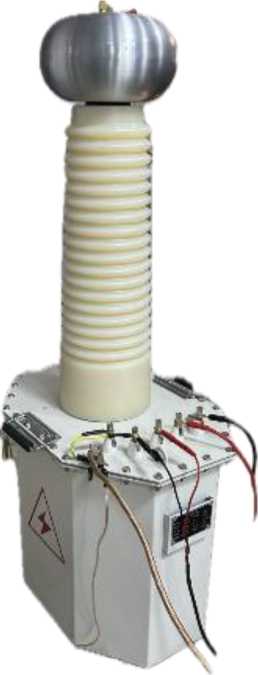

7.

Установки переносные для измере-

КПИУ

С

97618-26

КПИУ- 08202500001, КПИУ-

Общество с ограниченной ответственно-

Общество с ограниченной ответственно-

ОС

МП- НИЦЭ-109-25 «ГСИ.

1 год

Общество с ограниченной ответственно-

ООО «НИЦ «ЭНЕРГО», г. Москва

24.10.2025

КПИУ- 08202500023, КПИУ- 08202500024, КПИУ- 08202500025, КПИУ- 08202500026, КПИУ- 08202500027, КПИУ- 08202500028, КПИУ- 08202500029, КПИУ- 08202500030, КПИУ- 08202500031, КПИУ- 08202500032, КПИУ- 08202500033, КПИУ- 08202500034, КПИУ- 08202500035, КПИУ- 08202500036, КПИУ- 08202500037, КПИУ- 08202500038, КПИУ- 08202500039, КПИУ- 08202500040, КПИУ- 08202500041, КПИУ- 08202500042, КПИУ-

08202500043, КПИУ- 08202500044, КПИУ- 08202500045, КПИУ- 08202500046, КПИУ- 08202500047, КПИУ- 08202500048, КПИУ- 08202500049, КПИУ- 08202500050, КПИУ- 08202500051, КПИУ- 08202500052, КПИУ- 08202500053, КПИУ- 08202500054, КПИУ- 08202500055, КПИУ- 08202500056, КПИУ- 08202500057, КПИУ- 08202500058, КПИУ- 08202500059, КПИУ- 08202500060, КПИУ- 08202500061, КПИУ- 08202500062, КПИУ- 08202500063,

КПИУ- 08202500064, КПИУ- 08202500065, КПИУ- 08202500066, КПИУ- 08202500067, КПИУ- 08202500068, КПИУ- 08202500069, КПИУ- 08202500070, КПИУ- 08202500071, КПИУ- 08202500072, КПИУ- 08202500073, КПИУ- 08202500074, КПИУ- 08202500075, КПИУ- 08202500076, КПИУ- 08202500077, КПИУ- 08202500078, КПИУ- 08202500079, КПИУ- 08202500080, КПИУ- 08202500081, КПИУ- 08202500082, КПИУ- 08202500083, КПИУ-

08202500084, КПИУ- 08202500085, КПИУ- 11202400001, КПИУ- 11202400002, КПИУ- 11202400003, КПИУ- 11202400004, КПИУ- 11202400005, КПИУ- 11202400006, КПИУ- 11202400007, КПИУ- 11202400008, КПИУ- 11202400009, КПИУ- 11202400010, КПИУ- 11202400011, КПИУ- 11202400012, КПИУ- 11202400013, КПИУ- 11202400014, КПИУ- 11202400015, КПИУ- 11202400016, КПИУ- 11202400017, КПИУ- 11202400018, КПИУ- 11202400019,

КПИУ- 11202400020, КПИУ- 11202400021, КПИУ- 11202400022, КПИУ- 11202400023, КПИУ- 11202400024, КПИУ- 11202400025, КПИУ- 11202400026, КПИУ- 11202400027, КПИУ- 11202400028, КПИУ- 11202400029, КПИУ- 11202400030, КПИУ- 11202400031, КПИУ- 11202400032, КПИУ- 11202400033, КПИУ- 11202400034, КПИУ- 11202400035, КПИУ- 11202400036, КПИУ- 11202400037, КПИУ- 11202400038, КПИУ- 11202400039, КПИУ-

11202400040, КПИУ- 11202400041, КПИУ- 11202400042, КПИУ- 11202400043, КПИУ- 11202400044, КПИУ- 11202400045, КПИУ- 11202400046, КПИУ- 11202400047, КПИУ- 11202400048, КПИУ- 11202400049, КПИУ- 11202400050, КПИУ- 11202400051, КПИУ- 11202400052, КПИУ- 11202400053, КПИУ- 11202400054, КПИУ- 11202400055, КПИУ- 11202400056, КПИУ- 11202400057, КПИУ- 11202400058, КПИУ- 11202400059, КПИУ- 11202400060,

КПИУ- 11202400061, КПИУ- 11202400062, КПИУ- 11202400063, КПИУ- 11202400064, КПИУ- 11202400065, КПИУ- 11202400066, КПИУ- 11202400067, КПИУ- 11202400068, КПИУ- 11202400069, КПИУ- 11202400070, КПИУ- 11202400071, КПИУ- 11202400072, КПИУ- 11202400073, КПИУ- 11202400074, КПИУ- 11202400075, КПИУ- 11202400076, КПИУ- 11202400077, КПИУ- 11202400078, КПИУ- 11202400079, КПИУ- 11202400080, КПИУ-

11202400081, КПИУ- 11202400082, КПИУ- 11202400083, КПИУ- 11202400084, КПИУ- 11202400085

8.

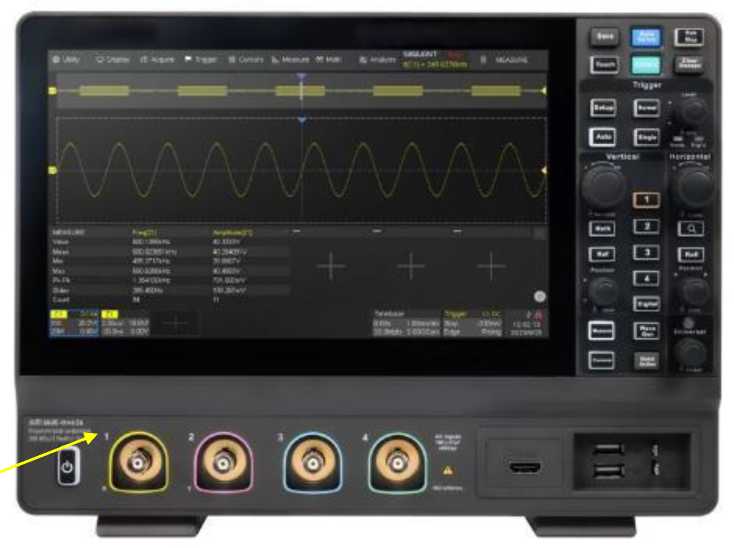

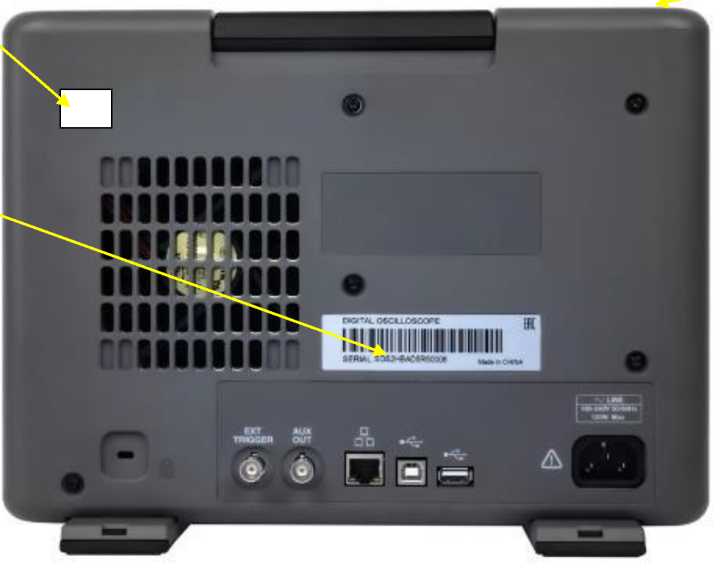

Осциллографы цифровые

АКИП- 4144

С

97619-26

АКИП-4144/2А № SDSEV82X900907

«SIGLENT TECHNOLO GIES CO., LTD.», Китай

«SIGLENT TECHNOLOGIES CO., LTD.», Китай

ОС

МП-ПР-45-2025 «ГСИ. Осциллографы цифровые АКИП-4144. Методика поверки»

1 год

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. Москва ИНН 7721212396,

АО «ПриСТ», г. Москва

07.11.2025

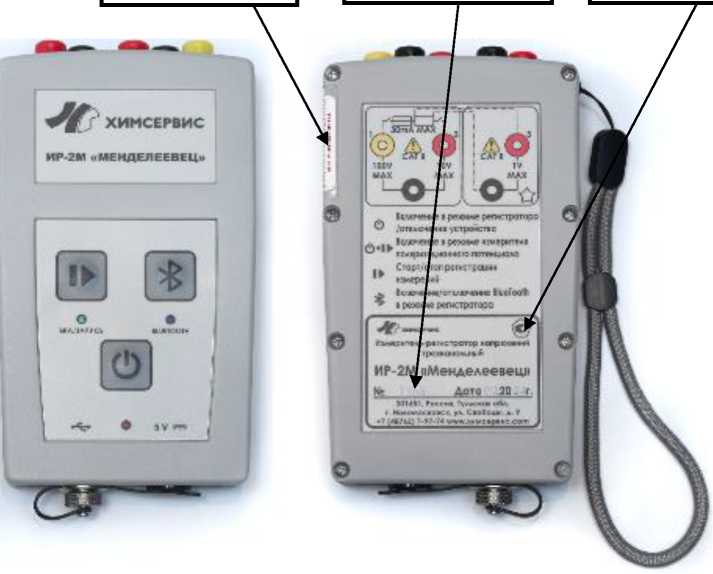

9.

Измерители-регистраторы напряжений трёхканальные

ИР-2М Менде-леевец

С

97620-26

Зав. №№ 1385, 1387

Закрытое акционерное общество «Производственная компания «Хим-сервис» имени А.А. Зорина» (ЗАО «Хим-сервис»), Тульская обл., г. Новомосковск ИНН 7116001422

Закрытое акционерное общество «Производственная компания «Хим-сервис» имени А.А. Зорина» (ЗАО «Хим-сервис»), Тульская обл., г. Новомосковск ИНН 7116001422

ОС

МП ХИМС.01. 057 «ГСИ. Измерители-регистраторы напряжений трёхканальные ИР-2М Менделее-вец. Методика поверки»

2 года

Закрытое акционерное общество «Производственная компания «Химсервис» имени А.А. Зорина» (ЗАО «Химсервис»), Тульская обл., г. Новомосковск ИНН 7116001422

ФГУП «ВНИИФТРИ », Московская обл., г. Солнечногорск, рп. Менделее-во

30.09.2025

10.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого уче-

Обозначение отсутствует

Е

97621-26

002

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»),

Общество с ограниченной ответственностью «Энергопрогноз» (ООО «Энергопрогноз»), г. Владимир

ОС

МП 152025 «ГСИ. Система автоматизированная информационно-измери-

4 года

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

ООО «АСЭ», г. Владимир

09.07.2025

та электрической энергии (АИИС КУЭ) ООО «Энергопрогноз» по объектам ООО «БВК» г. Березники

г. Владимир ИНН 3329074523

ИНН 3328454924

тельная коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энергопрогноз» по объектам ООО «БВК» г. Березники. Методика поверки»

г. Владимир ИНН 3329074523

11.

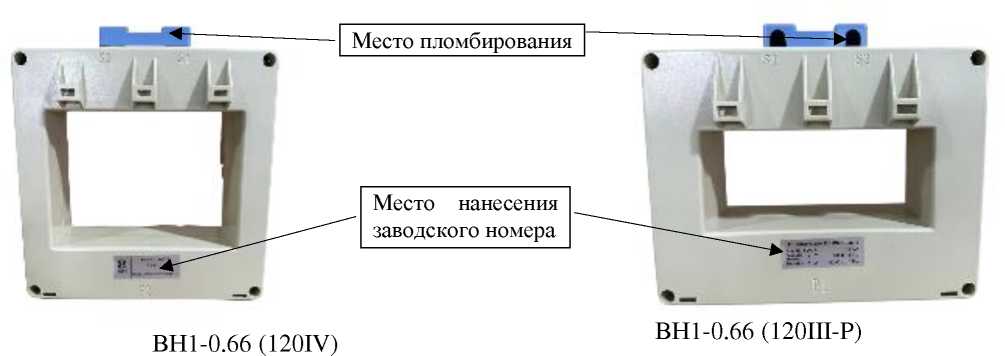

Трансформа торы тока

ВН1- 0.66

С

97622-26

240632843, 240632844, 240632845

Shanghai Guangdian Electric Group Co., Ltd, Китай

Shanghai Guangdian Electric Group Co., Ltd, Китай

ОС

РТ-МП-1094-201/32025 «ГСИ. Трансформаторы тока ВН1-0.66. Методика поверки»

4 года

«Mambo Technical Service Co., Ltd.», Китай

ФБУ «НИЦ ПМ - Ростест», г. Москва

10.09.2025

12.

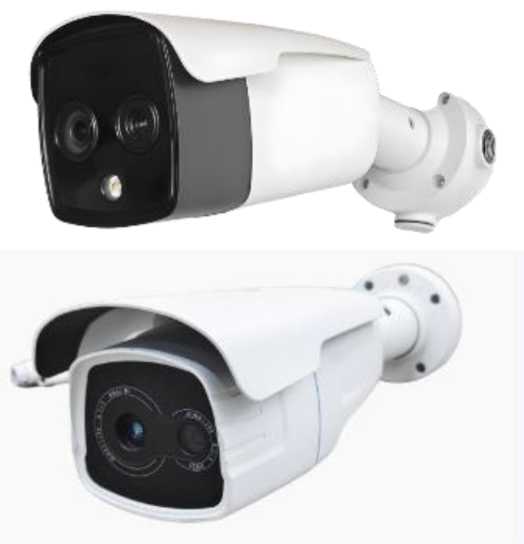

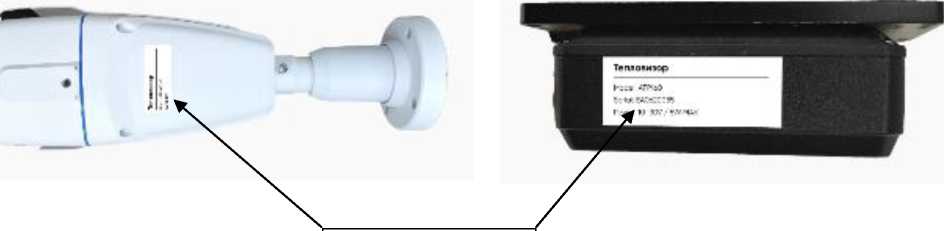

Тепловизоры двухспектральные

AT

С

97623-26

Мод. ATP160 с зав. № K47415658, зав. № EA0612378, зав. № EA0612385, зав. № EA0612399, зав. № EA0612402, зав. № EA0620055, зав. № EA0620090; мод. ATEX600-XT-13 с зав. № 2601, зав. № 2602, зав. № 2603, зав. № 2604

SHIJIA ZHUANG KANG METER TECHNOLOGY CO., LTD, Китай

SHIJIA ZHUANG KANG ME TER TECH NOLOGY CO., LTD, Китай

ОС

РТ-МП-875-4422025 «ГСИ. Тепловизоры двух-спектральные AT. Методика поверки»

1 год

Общество с ограниченной ответственностью «ПАНА- ТЕСТ» (ООО «ПАНА-ТЕСТ»), г. Москва, ИНН 7722689569

ФБУ «НИЦ ПМ - Ростест», г. Москва

02.12.2025

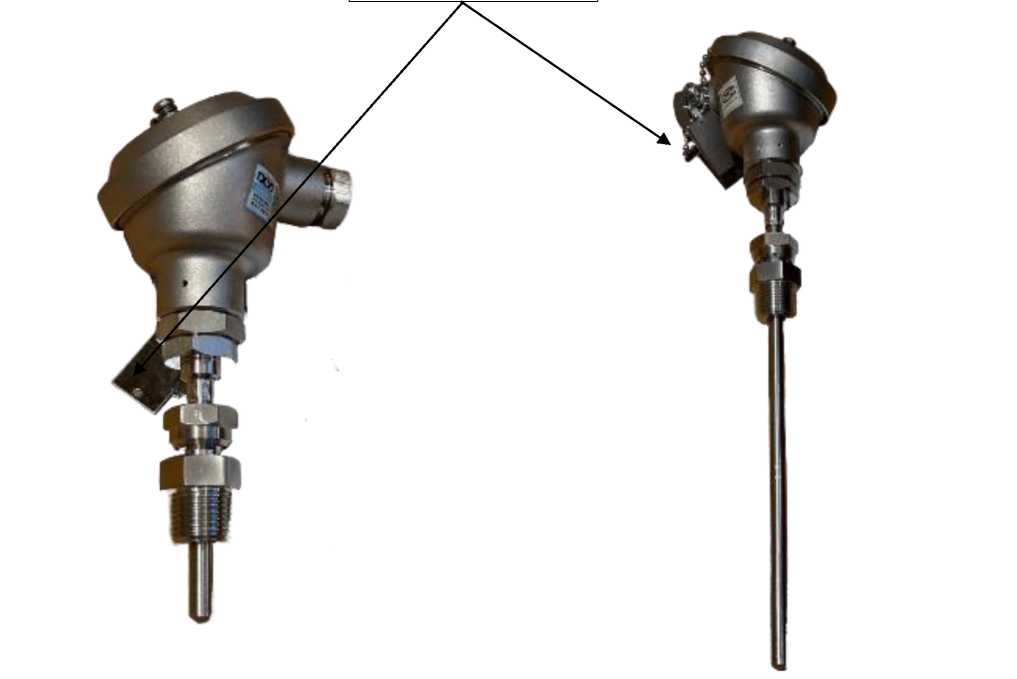

13.

Термопреобразователи сопротивления

WZPK2- 348

Е

97624-26

зав. №№ 24012063, 24012064, 24012065, 24012066, 24012067,

Фирма XIYI Co., Ltd., Китай

Фирма XIYI Co., Ltd., Китай

ОС

ГОСТ 8.461-2009 «ГСИ. Термопре-образова-

2 года

Общество с ограниченной ответственностью «НОРД СЕРВИС»

ФБУ «НИЦ ПМ - Ростест», г. Москва

31.10.2025

24052039, 24012068, 24012069, 24012070, 24012071, 24012072, 24012073, 24012074, 24012075, 24012076, 24012077, 24012078, 24012079, 24012080, 24012081, 24052040, 24052041, 24052042, 24018082, 24018083, 24018084, 24018085, 24018086, 24052043, 24018087, 24018088, 24018089, 24018090, 24018091, 24018092, 24018093, 24018094, 24018095, 24018096, 24018097, 24018098, 24018099, 24018100, 24018101, 24018102, 24018103,

тели со-противления из платины, меди и никеля. Методика поверки»

(ООО «НОРД СЕРВИС»), г. Москва ИНН 7725739948

24018104, 24052044, 24052045, 24052046, 24052047

14.

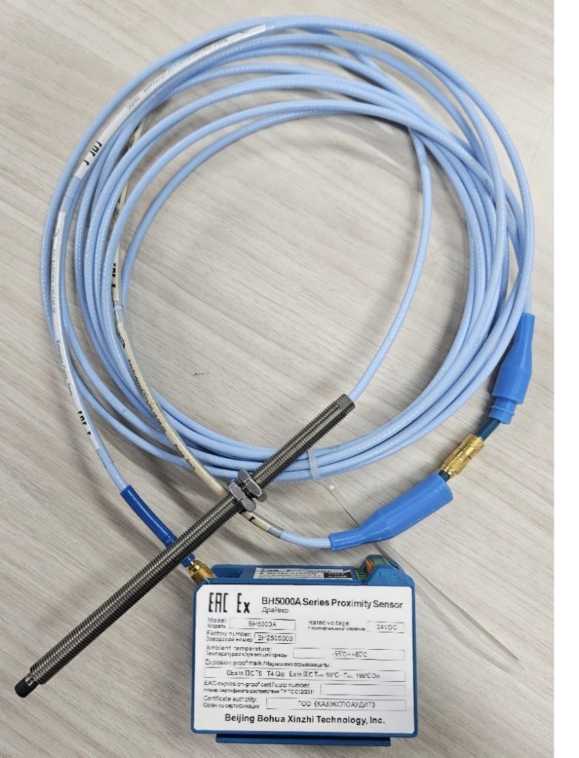

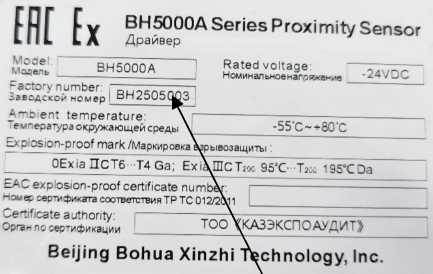

Преобразо ватели вихретоковые

BH5000 A

С

97625-26

5 мм зав. № BH2505001, 8 мм зав. № BH2505002, 11 мм зав. № BH2505003

Beijing Bohua Xinzhi Technology, Inc., Китай

Beijing Bohua Xinzhi Technology, Inc., Китай

ОС

РТ-МП-1772-2042025 «ГСИ. Преобразователи вихретоковые BH5000A. Методика поверки»

2 года

«Shanghai OUCE Certification Group Co., Ltd», Китай

ФБУ «НИЦ ПМ - Ростест», г. Москва

26.09.2025

15.

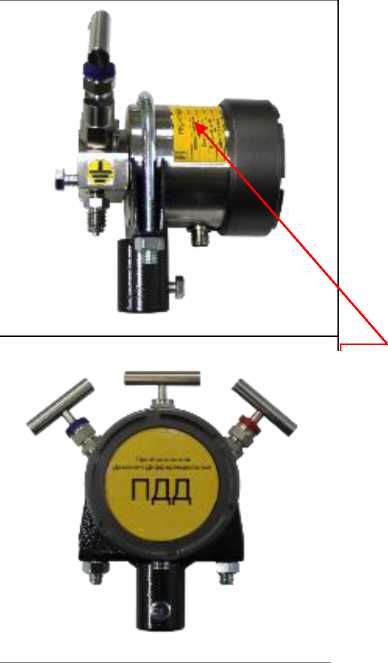

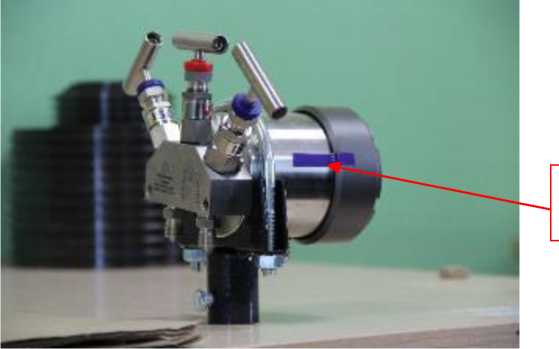

Преобразователи разности давлений

ПДД

С

97626-26

зав. № 04380125 исп. ПДД-И-УХЛ3.1-250кПа-0,5-42; зав. № 04390125 исп. ПДД-УХЛ3.1-4кПа-0,5-15; зав. № 04400125 исп. ПДД-УХЛ3.1-25кПа-0,5-42

Общество с ограниченной ответственностью «Научно Производственный Центр МАНОМЕТР» (ООО «НПЦ МАНОМЕТР»), Республика Мордовия, г. Саранск ИНН 1326196745

Общество с ограниченной ответственностью «Научно Производственный Центр МАНОМЕТР» (ООО «НПЦ МАНОМЕТР»), Республика Мордовия, г. Саранск ИНН 1326196745

ОС

РТ-МП-1033-2022025 «ГСИ. Преобразователи разности давлений ПДД. Методика поверки»

3 года

Общество с ограниченной ответственностью «Научно Производственный Центр МАНОМЕТР» (ООО «НПЦ МАНОМЕТР»), Республика Мордовия, г. Саранск ИНН 1326196745

ФБУ «НИЦ ПМ - Ростест», г. Москва

31.10.2025

16.

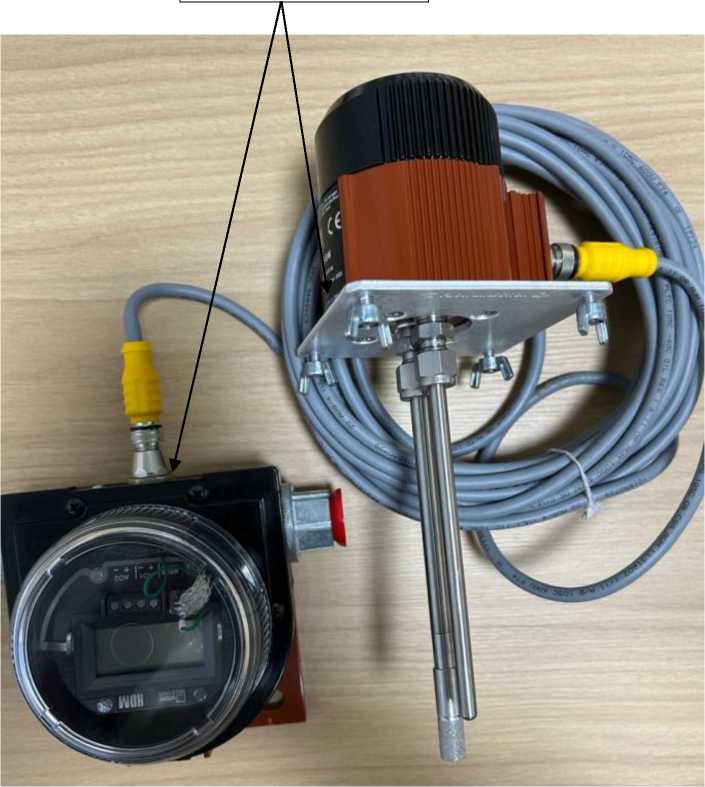

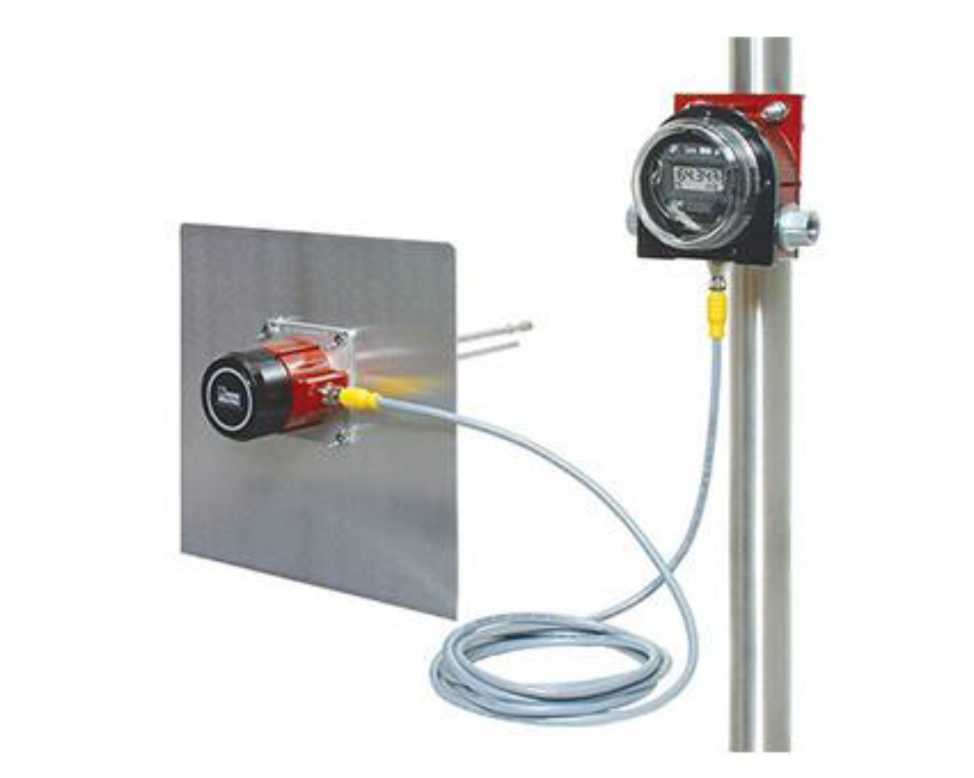

Измерители-индикаторы температуры и относительной влажности

HDM/H SM

Е

97627-26

зав. №№ 2687815/2687905, 2687817/2687904, 2687814/2687822, 2687816/2687821, 2687813/2687902, 2687818/2687823, 2687812/2687901, 2678985/2687903, 2732668/2720791, 2732670/2728299,

Фирма «Moore Industries In ternational Inc.», США

Фирма «Moore Industries In ternational Inc.», США

ОС

РТ-МП-1667-2072025 «ГСИ. Измерители-индикаторы температуры и относительной влажности

1 год

Общество с ограниченной ответственностью «НОРД СЕРВИС» (ООО «НОРД СЕРВИС»), г. Москва ИНН 7725739948

ФБУ «НИЦ ПМ - Ростест», г. Москва

31.10.2025

2732667/2728300, 2732663/2728305, 2732669/2728306, 2732666/2728304, 2707238/2728303, 2733873/2732719

HDM/HSM . Методика поверки»

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 06 »     февраля 2026 Г. №      ²²⁸

Регистрационный № 97612-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Регистраторы данных DPRO3 Назначение средства измерений

Регистраторы данных DPRO3 (далее - регистраторы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления постоянного тока и частоты.

Описание средства измерений

Принцип действия регистраторов заключается в аналого-цифровом преобразовании сигналов от различного рода датчиков в цифровой код, который по интерфейсам связи передаётся во внешние устройства.

Конструкция регистраторов представляет собой металлический короб прямоугольной формы, окрашенный в чёрный цвет. Четыре места крепления в виде отогнутых пластин расположены по бокам. На передней панели расположены разъёмы для подключения входных и управляющих сигналов, питающего напряжения, интерфейсов связи. Каждый измерительный канал регистраторов имеет четыре входных контакта и в зависимости от схемы включения может измерять все выше указанные физические величины.

Регистраторы имеют две модификации:

• - регистратор (DPRO3-LOGGER);

• - регистратор (DPRO3-LOGGER) совместно с мультиплексором (DPRO3-MUX). Мультиплексор предназначен для увеличения количества измерительных каналов. Фотография общего вида блоков регистраторов представлена на рисунке 1.

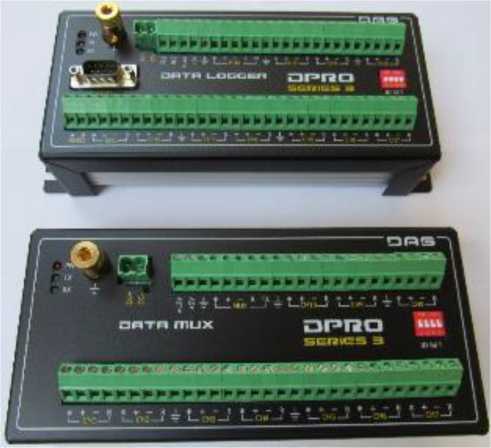

  Рисунок 1 - Общий вид

Защита регистраторов от несанкционированного доступа не предусмотрена. Нанесение знака поверки непосредственно на регистраторы не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на табличку, расположенную на правой стороне регистратора и мультиплексора. Регистратор и мультиплексор имеют индивидуальные заводские номера.

Программное обеспечение

Программное обеспечение (далее - ПО) регистраторов является встроенным. ПО управляет работой регистраторов в целом.

Всё встроенное ПО является метрологически значимым.

Идентификационные данные метрологически значимого ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимого ПО

Идентификационные данные ПО	Значение
Идентификационное наименование ПО	DPRO R3 Ver6.5.HEX
Номер версии (идентификационный номер) ПО	Ver 6.5

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблицах 2 и 3 соответственно.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений силы постоянного электрического тока, мА	от 0 до 25
2Пределы допускаемой приведённой погрешности измерений силы постоянного электрического тока, %	±0,25
Диапазон измерений постоянного электрического напряжения, мВ	от -2000 до +2000 от 0 до 5000
1Пределы допускаемой приведённой погрешности измерений постоянного электрического напряжения, %	±0,2
Диапазон измерений электрического сопротивления постоянного тока, Ом	от 10 до 2000
2Пределы допускаемой основной приведённой погрешности измерений электрического сопротивления постоянному току, %	±0,2
2Пределы допускаемой дополнительной приведённой погрешности измерений электрического сопротивления постоянному току, вызванной отклонением температуры окружающего воздуха от нормальной, на каждые 10 °С, %	±0,2
Диапазон измерений частоты входного сигнала, Гц	от 450 до 4500
Пределы допускаемой относительной погрешности измерений частоты входного сигнала	±2,5-10-4
Примечание - Для приведённой погрешности нормирующим значением является: 1 диапазон изменения входного сигнала 2 2 верхнее значение диапазона измерений

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Количество измерительных каналов, шт.: - в регистраторе - в мультиплексоре	10 10
Амплитуда   входного   синусоидального   напряжения   частотного измерительного канала, мВ	от 5 до 1000
Напряжение питания постоянного тока, В	от 12 до 30
Габаритные размеры (длинахширинахвысота), мм, не более	220x90x70
Масса, г, не более	760
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (при температуре окружающего воздуха +25 °С), %, не более - атмосферное давление, кПа	от +15 до +25 80 от 84 до 106
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (при температуре окружающего воздуха +25 °С), %, не более - атмосферное давление, кПа	от 0 до +70 85 от 84 до 106,7

Знак утверждения типа

наносится в виде наклейки рядом с табличкой и в правый верхний угол титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Регистратор данных	DPRO3-LOGGER	1
Мультиплексор	DPRO3-MUX	в соответствии с заказом
Кабель RS-232	CDMA	1
Резистор 0,25 Вт 120 Ом ± 5 %	-	2
Регистраторы данных DPRO3. Руководство по эксплуатации	-	1
Регистратор данных. Паспорт	-	1
Мультиплексор. Паспорт	-	в соответствии с заказом

Сведения о методиках (методах) измерений

приведены в разделе 4 «Измерение» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Регистраторы данных DPRO3. Стандарт предприятия. СТП 1/25.

Правообладатель

DAS Co., Ltd., Республика Корея

Адрес: 128 Bibong-ro, Bibong-myeon, Hwaseong-si, Gyeonggi-do, Korea

Изготовитель

DAS Co., Ltd., Республика Корея

Адрес: 128 Bibong-ro, Bibong-myeon, Hwaseong-si, Gyeonggi-do, Korea

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области»

(ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: info@penzacsm.ru

Web-сайт: www.penzacsm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.311197

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии _от « 06 »   февраля 2026 Г. №    ²²⁸

Лист № 1 Регистрационный № 97613-26                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи расхода турбинные геликоидные ТН-Р

Назначение средства измерений

Преобразователи расхода турбинные геликоидные ТН-Р (далее - ТН-Р) предназначены для преобразования объемного расхода и объема измеряемой среды, протекающей через ТН-Р, в импульсный выходной сигнал.

Описание средства измерений

Принцип действия ТН-Р основан на преобразовании поступательного движения измеряемой среды, протекающей через внутреннюю полость корпуса ТН-Р, во вращательное движение геликоидного ротора, скорость вращения которого пропорциональна объемному расходу, а число оборотов объему измеряемой среды, протекающей через ТН-Р.

При вращении геликоидного ротора и прохождении его лопастей с установленными на них постоянными магнитами мимо магнитоиндукционного датчика, в его катушке в следствии изменения магнитного потока наводится переменная электродвижущую сила, которая усиливается и преобразуется магнитоиндукционным датчиком (МИД) в последовательность электрических импульсов. Частота следования импульсов пропорциональна значению объемного расхода, а количество импульсов значению объема измеряемой среды, протекающей через ТН-Р. В дальнейшем сигнал от магнитоиндукционного датчика по каналу связи может передаваться на внешнее устройство обработки информации, где преобразуется в значения объемного расхода и объема измеряемой среды.

ТН-Р состоит из корпуса с фланцами, геликоидного ротора, картриджа, стопорного кольца, магнитоиндукционных датчиков. Общий вид ТН-Р с указанием мест установки пломб, мест нанесения знаков утверждения типа, поверки и заводского номера приведены на рисунке 1. ТН-Р выпускаются в исполнении ТН-Р-400.

Условное обозначение:

TH - Р - XXX - Х,Х - X - Х,Х

• 1            2         3       4       5

• 1 - преобразователь расхода турбинный геликоидный ТН-Р;

• 2 - условный проход;

• 3 - исполнение фланцев в зависимости от давления и типа (по ГОСТ (1,6; 2,5; 4,0; 6,3) или ANSI (ANSI 150, ANSI 300, ANSI 600));

• 4 - указывается «Б» при необходимости поставки без ответных фланцев;

• 5 - назначение («0,1» - применение в качестве контрольного/ контрольно-резервного; «0,15» - при применении в качестве рабочего).

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией ТН-Р предусмотрены места установки пломб, несущих на себе оттиск клейма поверителя (две диаметрально противоположно установленные шпильки на фланцевых соединениях, МИД).

Заводской номер ТН-Р, состоящий из цифр, разделенных косой чертой (№ Х/ХХ), нанесен методом лазерной печати на табличку, закрепленную на корпусе ТН-Р.

Место установки пломбы и нанесения знака поверки

Место нанесения знака утверждения типа и заводского номера

Места установки пломб и нанесения знака поверки

Рисунок 1 - Общий вид ТН-Р с указанием мест установки пломб, мест нанесения знака утверждения типа, поверки и заводского номера

Метрологические и технические характеристики

Основные метрологические и технические характеристики ТН-Р и параметры измеряемой среды приведены в таблицах 1, 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений объемного расхода, м3/ч	от 400 до 4000
Пределы допускаемой относительной погрешности при измерениях объемного расхода и объема в диапазоне измерений расхода, %	±0,15
Пределы допускаемой относительной погрешности при измерениях объемного расхода и объема в точке диапазона измерений расхода, %	±0,10
Среднее квадратическое отклонение случайной составляющей погрешности, %, не более	0,02

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Максимальное избыточное давление, МПа	1,6	2,5	4,0	6,3
Параметры измеряемой среды: - измеряемая среда - температура, °C - кинематическая вязкость в рабочих условиях, мм2/с (сСт)	нефть, нефтепродукты и другие жидкости от -15 до +50 от 1 до 150
Условия эксплуатации: - температура окружающего воздуха, °C	от -60 до +60
Параметры электрического питания: - напряжение постоянного тока (МИД), В	от 18,0 до 31,2
Выходной сигнал	импульсный
Условный проход	400
Монтажная длина, мм, не более	8		15
Масса, кг, не более	290	365	370	460

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на табличку, закрепленную на корпусе ТН-Р методом лазерной печати, а также в правом нижнем углу титульного листа паспорта и руководства по эксплуатации ТН-Р типографским способом.

Комплектность средства измерений

Комплектность ТН-Р приведена в таблице 4.

Таблица 4 - Комплектность ТН-Р

Наименование	Обозначение	Количество
Преобразователь расхода турбинный геликоидный ТН-Р	-	1 шт.
Паспорт	БН.93-2015 ПС	1 экз.
Руководство по эксплуатации	БН.94-2015 РЭ	1 экз.
Комплект запасных частей инструментов и принадлежностей (по запросу)	-	-

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта РФ от 26.09.2022 № 2356;

ТУ 431823-013-05792661-2016 «Преобразователь расхода турбинный геликоидный ТН-Р. Технические условия».

Правообладатель

Великолукский завод «Транснефтемаш» - филиал Акционерного общества «Транснефть - Верхняя Волга»

(Великолукский завод «Транснефтемаш» - филиал АО «Транснефть - Верхняя Волга») Юридический адрес: 603006, Нижегородская обл., г. Нижний Новгород, пер. Гранитный, д. 4/1

ИНН 5260900725

Изготовитель

Великолукский завод «Транснефтемаш» - филиал Акционерного общества «Транснефть - Верхняя Волга»

(Великолукский завод «Транснефтемаш» - филиал АО «Транснефть - Верхняя Волга»)

Юридический адрес:  603006, Нижегородская обл., г. Нижний Новгород,

пер. Гранитный, д. 4/1

Адрес места осуществления деятельности: 182115, Псковская обл., г. Великие Луки, ул. Гоголя, д. 2

Телефон: (81153) 9-26-67, факс: (81153) 9-26-67

ИНН 5260900725

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, 19

Адрес местонахождения: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: 8(843) 272-70-62

Факс: 8(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

С привлечением

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

Юридический адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д.24 Адрес местонахождения: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: 8(843) 567-20-10

Web-сайт: www.nefteavtomatika.ru

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.311366

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

06        февраля            _АГ 22Е

от «____» _________ 2026 Г. №____

Лист № 1 Регистрационный № 97614-26                                         Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины координатные измерительные IMSCENTER

Назначение средства измерений

Машины координатные измерительные IMSCENTER (далее - КИМ) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.

Описание средства измерений

Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.

Конструкция машин портальная, с неподвижным гранитным измерительным столом и боковым приводом портала, перемещающимся на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой расположена трехмерная измерительная головка со сменными контактными датчиками или измерительная головка с несменными датчиками.

КИМ выпускаются в нескольких модификациях IMSCENTER ARFA, IMSCENTER ARFA S, IMSCENTER ARFA SF, в каждой из которых несколько типоразмеров, различающихся техническими и метрологическими характеристиками.

КИМ IMSCENTER модификации ARFA изготавливаются в следующих типоразмерах: 6.8.6, 8.10.6, 8.15.6, 8.20.6.

КИМ IMSCENTER модификации ARFA S изготавливаются в следующих типоразмерах: 5.6.5, 6.8.6, 6.10.6, 6.15.6, 8.10.6, 8.12.6, 8.15.6, 8.20.6, 10.12.8, 10.15.8, 10.20.8, 10.12.10, 10.15.10, 10.20.10, 10.25.10, 12.15.10, 12.20.10, 12.30.10, 15.20.10, 15.30.10, 15.40.10, 15.20.12, 15.30.12, 15.40.12, 20.30.15.

КИМ IMSCENTER модификации ARFA SF изготавливаются в следующих типоразмерах: 4.5.4, 5.6.5.

Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции по заранее составленной программе.

КИМ оснащаются одной из следующих измерительных головок HH-A, HH-AS, PH10, PH10MQ, которые могут оснащаться следующими контактными датчиками HP-TM, HP-THD, HP-TMe, HP-THDe, TP20, TP200, CF20, HP-S-X1S, HP-S-X1H, SP25M, HP-S-X1C Конкретная комплектация головок и контактных датчиков определяется договором поставки.

Дополнительно КИМ может оснащаться лазерным сканером для бесконтактных измерений и накладным автоматическим поворотным столом.

Пломбирование КИМ не предусмотрено.

Общий вид КИМ представлен на рисунке 2.

Нанесение знака поверки на КИМ не предусмотрено. Серийный номер КИМ указывается типографским способом на гранитном измерительном столе сзади в виде маркировочной таблички и имеет цифровое или буквенно-цифровое обозначение (рисунок 1).

г"

Место нанесения маркировочной таблички

Программное обеспечение

КИМ оснащены программным обеспечением (далее - ПО) PC-DMIS, QUINDOS, Rational DMIS, PolyWorks Inspector или Geomera 3D, предназначенным для обеспечения взаимодействия узлов приборов, выполнения измерительных функций, функций расчета параметров, сохранения и обработки результатов измерений.

Конструкция системы исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию, программно-аппаратные интерфейсы связи отсутствуют.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

аблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	PC-DMIS	QUINDOS	Rational DMIS	PolyWorks Inspector	Geomera 3D
Номер версии (идентификационный номер) ПО	v.20xx и выше	v.7.xx и выше	2022.1 и выше	2022 IR8.1 и выше	1.0 и выше
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

аблица 2. - Основные метрологические характеристики КИМ

Модиф икация	Типораз мер	Диапазон измерений, мм			Наименование характеристик
		по оси X	по оси Y	по оси Z	HH-A, HH-AS с контактными HP-TM, HP-THD, TP20, T	, PH10, PH10MQ датчиками HP-T, HP-TMe, HP-THDe, P200, CF20	HH-A, HH-AS, PH10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X1C
					Пределы допускаемой абсолютной объемной погрешности MPEe, мкм	Пределы допускаемой абсолютной погрешности измерительной головки MPEP, мкм	Пределы допускаемой абсолютной объемной погрешности MPEe, мкм	Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм
IMSCE NTER ARFA	6.8.6	от 0 до 600	от 0 до 800	от 0 до 600	±(2,0+L/300) (1)	±2,2	-	-
	8.10.6	от 0 до 800	от 0 до 1000	от 0 до 600	±(2,2+L/300) (1)	±2,5	-	-
	8.15.6	от 0 до 800	от 0 до 1500	от 0 до 600	±(2,5+L/300) (1)	±2,5	-	-
	8.20.6	от 0 до 800	от 0 до 2000	от 0 до 600	±(3,2+L/300) (1)	±2,5	-	-
IMSCE NTER ARFA S	5.6.5	от 0 до 500	от 0 до 600	от 0 до 500	±(1,6+L/300) (1)	±1,8	±(0,9+L/300) (1)	±1,2
	6.8.6	от 0 до 600	от 0 до 800	от 0 до 600	±(1,7+L/300) (1)	±1,9	±(1,2+L/300) (1)	±1,5
	6.10.6	от 0 до 600	от 0 до 1000	от 0 до 600	±(1,7+L/300) (1)	±1,9	±(1,2+L/300) (1)	±1,5
	6.15.6	от 0 до 600	от 0 до 1500	от 0 до 600	±(1,7+L/300) (1)	±1,9	±(1,2+L/300) (1)	±1,5
	8.10.6	от 0 до 800	от 0 до 1000	от 0 до 600	±(1,8+L/300) (1)	±2,0	±(1,5+L/300) (1)	±1,5
	8.12.6	от 0 до 800	от 0 до 1200	от 0 до 600	±(1,8+L/300) (1)	±2,0	±(1,5+L/300) (1)	±1,5
	8.15.6	от 0 до 800	от 0 до 1500	от 0 до 600	±(1,8+L/300) (1)	±2,0	±(1,5+L/300) (1)	±1,5

Модиф икация	Типораз мер	Диапазон измерений, мм			Наименование характеристик
		по оси X	по оси Y	по оси Z	HH-A, HH-AS с контактными HP-TM, HP-THD, TP20, T	, PH10, PH10MQ датчиками HP-T, HP-TMe, HP-THDe, P200, CF20	HH-A, HH-AS, PH10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X1C
					Пределы допускаемой абсолютной объемной погрешности MPEe, мкм	Пределы допускаемой абсолютной погрешности измерительной головки MPEP, мкм	Пределы допускаемой абсолютной объемной погрешности MPEe, мкм	Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм
	8.20.6	от 0 до 800	от 0 до 2000	от 0 до 600	±(1,8+L/300) (1)	±2,0	±(1,7+L/300) (1)	±1,5
	10.12.8	от 0 до 1000	от 0 до 1200	от 0 до 800	±(2,5+L/300) (1)	±3,0	±(1,8+L/300) (1)	±1,7
	10.15.8	от 0 до 1000	от 0 до 1500	от 0 до 800	±(2,5+L/300) (1)	±3,0	±(1,8+L/300) (1)	±2,0
	10.20.8	от 0 до 1000	от 0 до 2000	от 0 до 800	±(2,5+L/300) (1)	±3,0	±(1,8+L/300) (1)	±2,0
	10.12.10	от 0 до 1000	от 0 до 1200	от 0 до 1000	±(2,5+L/300) (1)	±3,0	±(1,8+L/300) (1)	±2,0
	10.15.10	от 0 до 1000	от 0 до 1500	от 0 до 1000	±(2,5+L/300) (1)	±3,0	±(1,8+L/300) (1)	±2,0
	10.20.10	от 0 до 1000	от 0 до 2000	от 0 до 1000	±(2,5+L/300) (1)	±3,0	±(1,8+L/300) (1)	±2,0
	10.25.10	от 0 до 1000	от 0 до 2500	от 0 до 1000	±(2,5+L/300) (1)	±3,0	±(1,8+L/300) (1)	±2,0
	12.15.10	от 0 до 1200	от 0 до 1500	от 0 до 1000	±(3,0+L/300) (1)	±3,5	±(2,0+L/300) (1)	±2,2
	12.20.10	от 0 до 1200	от 0 до 2000	от 0 до 1000	±(3,0+L/300) (1)	±3,5	±(2,2+L/300) (1)	±2,2

Модиф икация	Типораз мер	Диапазон измерений, мм			Наименование характеристик
		по оси X	по оси Y	по оси Z	HH-A, HH-AS с контактными HP-TM, HP-THD, TP20, T	, PH10, PH10MQ датчиками HP-T, HP-TMe, HP-THDe, P200, CF20	HH-A, HH-AS, PH10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X1C
					Пределы допускаемой абсолютной объемной погрешности MPEe, мкм	Пределы допускаемой абсолютной погрешности измерительной головки MPEP, мкм	Пределы допускаемой абсолютной объемной погрешности MPEe, мкм	Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм
	12.30.10	от 0 до 1200	от 0 до 3000	от 0 до 1000	±(3,0+L/300) (1)	±3,5	±(2,2+L/300) (1)	±2,2
	15.20.10	от 0 до 1500	от 0 до 2000	от 0 до 1000	±(3,5+L/300) (1)	±4,0	±(2,2+L/300) (1)	±2,5
	15.30.10	от 0 до 1500	от 0 до 3000	от 0 до 1000	±(3,5+L/300) (1)	±4,0	±(2,2+L/300) (1)	±2,5
	15.40.10	от 0 до 1500	от 0 до 4000	от 0 до 1000	±(4,0+L/300) (1)	±4,5	±(3,2+L/300) (1)	±3,0
	15.20.12	от 0 до 1500	от 0 до 2000	от 0 до 1200	±(4,0+L/300) (1)	±4,5	±(3,5+L/300) (1)	±3,0
	15.30.12	от 0 до 1500	от 0 до 3000	от 0 до 1200	±(4,0+L/300) (1)	±4,5	±(3,5+L/300) (1)	±3,0
	15.40.12	от 0 до 1500	от 0 до 4000	от 0 до 1200	±(4,0+L/300) (1)	±4,5	±(3,5+L/300) (1)	±3,0
	20.30.15	от 0 до 2000	от 0 до 4000	от 0 до 1200	±(4,5+L/300) (1)	±4,5	±(3,5+L/300) (1)	±3,0
IMSCE NTER ARFA SF	4.5.4	от 0 до 400	от 0 до 500	от 0 до 400	±(3,0+L/300) (1)	±3,5	-	-
	5.6.5	от 0 до 500	от 0 до 600	от 0 до 500	±(4,0+L/300) (1)	±4,5	-	-

Модиф икация	Типораз мер	Диапазон измерений, мм			Наименование характеристик
		по оси X	по оси Y	по оси Z	HH-A, HH-AS с контактными HP-TM, HP-THD, TP20, T	, PH10, PH10MQ датчиками HP-T, HP-TMe, HP-THDe, P200, CF20	HH-A, HH-AS, PH10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X1C
					Пределы допускаемой абсолютной объемной погрешности MPEE, мкм	Пределы допускаемой абсолютной погрешности измерительной головки MPEP, мкм	Пределы допускаемой абсолютной объемной погрешности MPEE, мкм	Пределы допускаемой абсолютной погрешности измерительной головки MPEP, мкм
Примечание: (1)- при температуре окружающего воздуха от + 18 до + 22 °С и относительной влажности воздуха от 25% до 75%, L- измеряемая длина в мм

Таблица 3 - Основные технические характеристики КИМ

Модификация	Типоразмер	Габаритные размеры, мм			Масса, кг	Масса измеряемой детали, кг, не более
		Длина	Ширина	Высота
IMSCENTER ARFA	6.8.6	1200	1600	2700	1350	500
	8.10.6	1400	1800	2700	1800	800
	8.15.6	1400	2300	2700	2400	1200
	8.20.6	1400	2800	2700	2900	1500
IMSCENTER ARFA S	5.6.5	1400	1600	2650	1600	500
	6.8.6	1500	1800	2800	1800	800
	6.10.6	1500	2000	2800	2000	1000
	6.15.6	1500	2500	2800	2500	1200
	8.10.6	1700	2000	2800	2200	1000
	8.12.6	1700	2200	2800	2500	1200
	8.15.6	1700	2500	2800	2950	1500
	8.20.6	1700	3000	2800	3700	2000
	10.12.8	1810	2600	3200	3500	1200
	10.15.8	1810	2900	3200	3950	1500
	10.20.8	1810	3400	3200	4600	2000
	10.12.10	1810	2600	3600	3600	1200
	10.15.10	1810	2600	3600	4000	1500
	10.20.10	1810	3400	3600	4700	2000
	10.25.10	1810	3900	3600	5450	2500
	12.15.10	2010	2900	3600	4500	1500
	12.20.10	2010	3400	3600	5300	2000
	12.30.10	2010	4400	3600	6900	3000
	15.20.10	2310	3400	3600	6050	2000
	15.30.10	2310	4400	3600	8000	3000
	15.40.10	2310	5400	3600	10000	3000
	15.20.12	2480	3500	4120	7050	2000
	15.30.12	2480	4500	4120	9000	3000
	15.40.12	2480	5500	4120	11000	3000
	20.30.15	2980	4500	4720	12000	3000
IMSCENTER ARFA SF	4.5.4	1000	1240	2100	720	200
	5.6.5	1100	1340	2100	930	300

Таблица 4 - Условия эксплуатации КИМ

Наименование характеристики	Значение
Модификация	IMSCENTE IMSCENTE R ARFA   R ARFA S	IMSCENTER ARFA SF
Температура окружающей среды, °С	от +18 до +22	от +15 до +30
Допускаемое изменение температуры, °С, не более, в течение: - 1 ч - 24 ч	1 2
Градиент температуры по объему, °С/м, не более	1
Относительная влажность воздуха, без конденсата, %, не более	75
Напряжение питания переменного тока, В	220 ± 22
Частота переменного тока, Гц	50/60

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Машина координатная измерительная	IMSCENTER*	1 шт.
Управляющий персональный компьютер	-	1 шт.
Калибровочная сфера диаметром 25мм	-	1 шт.
Комплект сменных измерительных наконечников	-	1 компл.
Руководство по эксплуатации	РЭ1.06-25 RU	1 шт.
Руководство пользователя программным обеспечением	-	1 шт.
* - модификация определяется договором поставки

Сведения о методиках (методах) измерений

приведены в разделе «Методика и проведение измерений» документа РЭ1.06-25 RU «Машины координатные измерительные IMSCENTER. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021г. № 472.

Правообладатель

LaiYin Measurement Technology (Dongguan) Co., Ltd., Китай

Адрес: Room 20 8, Building A, No. 96, ZHENAN EAST R, CHANG AN TWN, DONGGUAN CITY, China

Tel: +86 137 9039 1555

Web-сайт: https://www.gd-rhine.com

Изготовитель

LaiYin Measurement Technology (Dongguan) Co., Ltd., Китай

Адрес: Room 20 8, Building A, No. 96, ZHENAN EAST R, CHANG AN TWN, DONGGUAN CITY, China

Tel: +86 137 9039 1555

Web-сайт: https://www.gd-rhine.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »   Ллараля 2026 г. №    ²²⁸

Лист № 1 Регистрационный № 97615-26                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры PLC-WE-01

Назначение средства измерений

Контроллеры PLC-WE-01 (далее - контроллеры) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения и электрического сопротивления постоянного тока.

Описание средства измерений

Принцип действия контроллеров заключается в преобразовании модулями входных электрических сигналов посредством аналогово-цифрового преобразования (АЦП) в цифровой код, передаче цифрового кода в центральный процессор по внутренней CAN шине крейта и обработке цифрового кода, а также выдаче управляющего воздействия для передачи информационных и управляющих сигналов контроллеров.

Контроллеры предназначены для построения систем промышленной автоматизации, в том числе для систем нормальной эксплуатации, важных для безопасности АЭС.

Контроллеры относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству крейтов и функциональных модулей, в зависимости от конкретного технологического объекта управления.

Конструктивно контроллеры изготавливаются в виде одного основного крейта (обязательный элемент) и могут дополнительно включать до четырех дополнительных крейтов, объединенных по шине CAN. Основной крейт представляет собой корпус на 19 слотов, в который устанавливается до двух модулей центрального процессора (далее по тексту - МЦП) и до 17 модулей ввода/вывода и модулей сетевых интерфейсов, объединенных кросс-платой, предназначенной для организации питания, обеспечения передачи управляющих и информационных потоков между модулями контроллеров по двум шинам CAN, и подключения внешних цепей к служебным модулям и модулям ввода-вывода. Внешние кабели присоединяются с помощью разъемов (клемм), расположенных на нижней лицевой панели крейта. Дополнительные крейты идентичны основному, за исключением возможности размещения МЦП. На лицевой панели модулей присутствуют индикаторы, которые отображают режим работы модулей.

Обмен информацией между контроллерами и сторонним оборудованием осуществляется по стандартным протоколам интерфейсов Ethernet и RS485.

Состав контроллеров и идентификационные данные функциональных модулей (обозначение и заводской номер) указываются в паспорте на контроллеры.

Перечень функциональных модулей контроллеров указан в таблице 1.

Таблица 1 - Функциональные модули контроллеров

Условное обозначение	Обозначение модуля	Описание модуля	Примечания
МЦП	ВЕКШ.426469.005	Модуль центрального процессора	Три порта Ethernet, два порта RS485, два дискретных входа, четыре дискретных выхода
МДС16	ВЕКШ.426433.009	Модуль дискретных сигналов	16 дискретных входов
МАС8.1	ВЕКШ.426431.011	Модуль аналоговых сигналов	8 аналоговых входов
МАС8.2	ВЕКШ.426431.010	Модуль аналоговых сигналов	8 аналоговых входов
МТС	ВЕКШ.426432.001	Модуль термопреобразователей сопротивления	8 аналоговых входов, трехи четырехпроводная схема подключений термопреобразователей сопротивления
МЭК16.1	ВЕКШ.426436.015	Модуль электронных ключей	16 дискретных выходов
МРВ	ВЕКШ.426436.014	Модуль релейных выходов	16 дискретных выходов

Заводской номер контроллеров, идентифицирующий каждый экземпляр средства измерений, состоящий из арабских цифр, наносится на этикетку методом печати, которая размещается в нижнем левом углу основного крейта.

Нанесение знака поверки на контроллеры не предусмотрено.

Пломбирование контроллеров не предусмотрено.

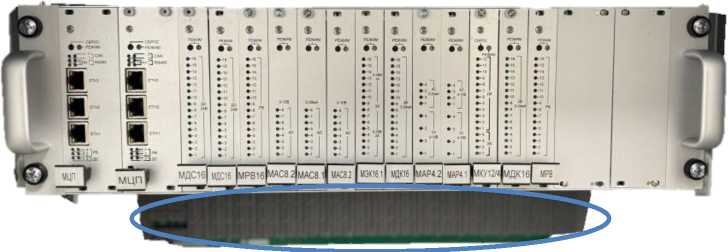

Общий вид контроллеров с указанием мест нанесения заводского номера, знака утверждения типа приведен на рисунке 1.

Рисунок 1 - Общий вид контроллеров с указанием мест нанесения заводского номера, знака утверждения типа и места пломбирования

Программное обеспечение

Программное обеспечение (далее - ПО) контроллеров разделяется на ПО модулей ввода и ПО МЦП и является встроенным.

ПО модулей ввода является метрологически значимым, устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. ПО модулей ввода не подлежит изменению на протяжении всего времени функционирования контроллеров, защищено от несанкционированного доступа механизмом аппаратной защиты от записи и не доступно пользователю.

В ПО МЦП выделена метрологически значимая часть, представленная в виде библиотеки ai_view. Библиотека защищена от несанкционированного доступа с помощью пароля.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Метрологические характеристики контроллеров нормированы с учетом влияния ПО.

Идентификационные данные ПО представлены в таблице 1.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ai view
Номер версии (идентификационный номер) ПО	-
Цифровой идентификатор ПО	466ea4e292158ca70b7503a3c13ffdd20 3e2248ffb9e74d3012af0e9fbe135c4
Алгоритм вычисления цифрового идентификатора ПО	sha256

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
1	2
Диапазон измерений силы постоянного электрического тока, мА	от 0 до 20
Пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, %	±0,3
Номинальная цена единицы наименьшего разряда по силе постоянного электрического тока, мА	0,01
Диапазон измерений постоянного электрического напряжения, В	от 0 до 10
Пределы допускаемой приведенной погрешности измерений постоянного электрического напряжения, %	±0,3
Номинальная цена единицы наименьшего разряда по постоянному электрическому напряжению, В	0,01
Диапазон измерений электрического сопротивления постоянного тока, Ом	от 25 до 320
Пределы допускаемой приведенной погрешности измерений электрического сопротивления постоянного тока, %	±0,3

Продолжение таблицы 3

1	2
Диапазон измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления по ГОСТ 6651-2009, °C:
- Pt100 (а=0,00385 °C’1)	от -180 до +600
- 100П (а=0,00391 oC’i)	от -180 до +600
- 53М (а=0,00428 oC’i)	от -50 до +200
- 50М (а=0,00428 oC’i)	от -50 до +200
- Pt50 (а=0,00385 oC’i)	от -110 до +600
- 50П (а=0,00391 oC’i)	от -110 до +600
- 100М (а=0,00428 oC’i)	от -160 до +200
- 46П (а=0,00391 oC’i)	от -110 до +650
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления по ГОСТ 6651-2009, C:
- Pt100 (а=0,00385 oC’i)	±1,0
- 100П (а=0,00391 oC’i)	±1,0
- 53М (а=0,00428 oC’i)	±1,0
- 50М (а=0,00428 oC’i)	±1,0
- Pt50 (а=0,00385 oC’i)	±1,5
- 50П (а=0,00391 oC’i)	±1,5
- 100М (а=0,00428 oC’i)	±1,0
- 46П (а=0,00391 oC’i)	±1,5
Примечание - Нормирующим значением для приведенной погрешности является
разность между максимальным и минимальным значениями диапазона измерений.

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - номинальное напряжение питания постоянного тока, В	24
Потребляемая мощность одного крейта, Вт, не более:	60
Условия эксплуатации: - температура окружающей среды, C - относительная влажность, C, % - атмосферное давление, кПа	от 0 до +55 от 30 до 80 от 84,0 до 106,7
Габаритные размеры крейта (ШиринахДлинахВысота), мм, не более	501x202x235
Масса крейта, кг, не более	10

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	150000
Средний срок службы, лет	30

Знак утверждения типа

наносится на этикетку методом печати, которая размещается в нижнем левом углу основного крейта в соответствии со схемой, указанной на рисунке 1 и на титульный лист паспорта и руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Контроллер	PLC-WE-01	1 шт.
Паспорт	ВЕКШ.420609.001 ПС	1 экз.
Руководство по эксплуатации	ВЕКШ.420609.001 РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Описание и работа составных частей системы» руководства по эксплуатации ВЕКШ.420609.001 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ВЕКШ.420609.001 ТУ «Контроллер PLC-WE-01. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Вест-Инжиниринг»

(ООО «Вест-Инжиниринг»)

ИНН 7816359862

Юридический адрес: 197341, г. Санкт-Петербург, вн. тер. г. муниципальный округ Комендантский аэродром, Коломяжский пр., д. 27, лит. А, помещ. 60-Н

Изготовитель

Общество с ограниченной ответственностью «Вест-Инжиниринг»

(ООО «Вест-Инжиниринг»)

ИНН 7816359862

Юридический адрес: 197341, г. Санкт-Петербург, вн. тер. г. муниципальный округ Комендантский аэродром, Коломяжский пр., д. 27, лит. А, помещ. 60-Н

Адрес места осуществления деятельности:  188662, обл. Ленинградская,

р-н Всеволожский, тер. Производственная зона Мурино, пр-д Северный, д. 8

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Российская Федерация, Московская обл., г. Чехов, Симферопольское ш.,

д. 2, Литера А, Помещение I

Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

Росаккредитации RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

06        февраля            _АГ 22Е

от «____» _________ 2026 Г. №____

Лист № 1 Регистрационный № 97616-26                                          Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы многоточечного мониторинга электроэнергии КСМ-М4

Назначение средства измерений

Приборы многоточечного мониторинга электроэнергии КСМ-М4 (далее по тексту -приборы) предназначены для измерений среднеквадратичного значения напряжения переменного тока, среднеквадратичного значения силы переменного тока, частоты, электрической мощности, коэффициента мощности, электрической энергии с отображением результатов измерений в цифровой форме, передачи результатов измерений по цифровым интерфейсам связи, телесигнализации и телеуправления.

Описание средства измерений

Принцип действия приборов основан на измерениях мгновенных значений напряжения и силы тока, преобразовании результатов измерений в цифровую форму при помощи аналогоцифрового преобразователя (АЦП), дальнейшей их обработке микропроцессором и отображении результатов измерений на внешнем дисплее прибора (опция) или внешнего персонального компьютера (ПК). Результаты измерений могут быть переданы на внешний ПК через интерфейс связи RS-485. Управление процессом измерений осуществляется при помощи микропроцессора.

Приборы выпускаются в пяти модификациях КСМ-М4-63, КСМ-М4-125, КСМ-М4-250, КСМ-М4-400, КСМ-М4-630, отличающихся номинальной силой переменного тока сети.

Приборы включают в себя измерительные трансформаторы тока (преобразователи) и электронные схемы. Приборы устанавливаются непосредственного на выходной стороне автоматических выключателей переменного тока.

Настройка и просмотр результатов измерений осуществляется с помощью внешнего ПК через интерфейс связи RS-485. У приборов, снабженных внешним опциональным дисплеем, имеется дополнительная возможность настройки и просмотра результатов измерений с помощью кнопок управления через систему меню.

Кроме интерфейса связи RS-485 приборы оснащены дискретными входами (телесигнализация), релейными выходами (телеуправление) и температурными входами, что позволяет использовать их в автоматизированных системах различного назначения.

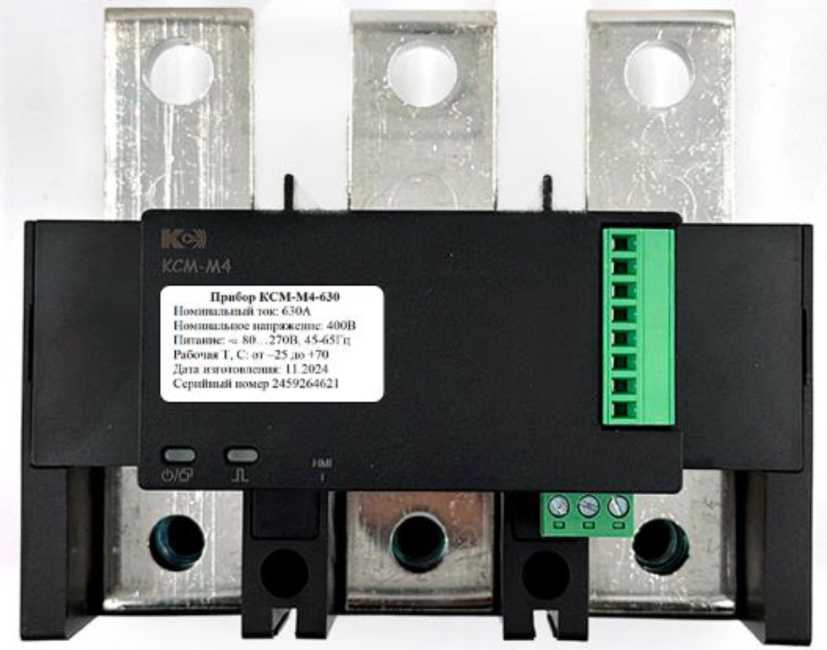

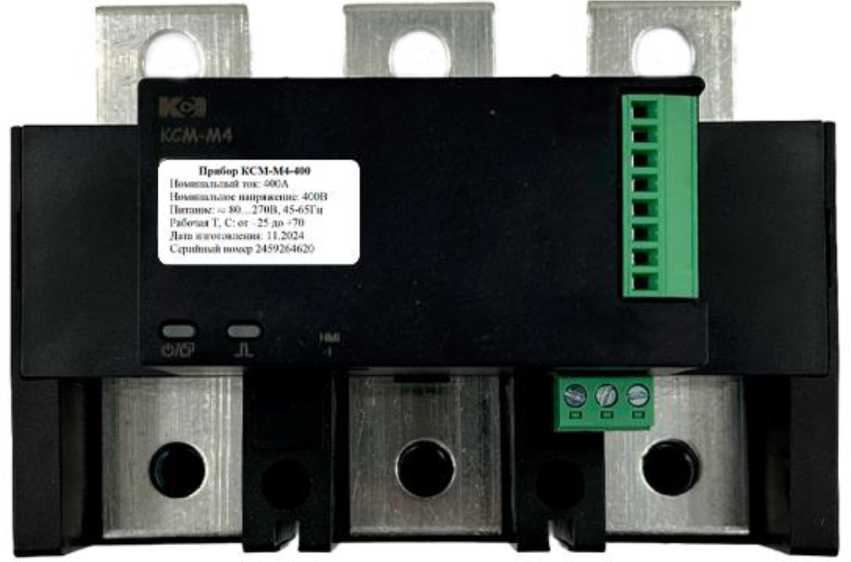

Общий вид приборов представлен на рисунках 1 - 6.

Знак поверки наносится на лицевую панель приборов в виде наклейки.

Обозначение места нанесения знака поверки, знака утверждения типа, места нанесения заводских номеров представлено на рисунке 1.

Место нанесения серийных номеров - на передней панели корпуса приборов; способ нанесения - типографская печать на наклейке; формат - цифровой код, состоящий из арабских цифр.

Для предотвращения несанкционированного доступа к внутренним частям приборов наносится защитная наклейка на место соединения частей корпуса. Схема пломбировки представлена на рисунке 6.

Место нанесения знака утверждения типа

Место нанесения серийных номеров

Место нанесения знака поверки

Рисунок 1 - Общий вид приборов модификации КСМ-М4-63

Рисунок 2 - Общий вид приборов модификации КСМ-М4-125

Рисунок 3 - Общий вид приборов модификации КСМ-М4-250

Рисунок 4 - Общий вид приборов модификации КСМ-М4-400

Программное обеспечение

Приборы имеют встроенное программное обеспечение (ПО), которое реализовано аппаратно и разделено на метрологически значимую и незначимую части. Метрологические характеристики приборов нормированы с учетом влияния метрологически значимой части встроенного ПО. Встроенное ПО заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступно для потребителя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	12XX
Цифровой идентификатор ПО	-
Примечание - ХХ - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9

Метрологические характеристики

Таблица 2 - Номинальные значения измеряемых входных сигналов

Наименование характеристики	Значение
Номинальное напряжение переменного тока (ин), В: - фазное (Инф)	230
- линейное (междуфазное) (Инл)	400
Номинальная сила переменного тока (1н), А	63; 125; 250; 400;630
Частота переменного тока (fn), Гц	50
Коэффициент мощности (cos фн)	1
Активная (реактивная, полная) электрическая мощность по фазе,	иНф-1н
Вт (вар, В\А)
Суммарная активная (реактивная, полная) электрическая мощность, Вт (вар, 1ТА)	^3^инл<!н^(3/инф<1н)

Таблица 3 - Метрологические характеристики

Наименование характеристики	Диапазон измерений	Пределы допускаемой основной погрешности |(
Среднеквадратичное значение напряжения переменного тока, В	от 0,2/Лн до 1,2-ин	Y = ±0,5 %
Среднеквадратичное значение силы переменного тока, А	от 0,02-L до 1,0-Ь	Y = ±0,5 %
Частота (f), Гц	от 45 до 55	Y = ±0,1 %
Активная фазная электрическая мощность, Вт	от 0,8/Лн до 1,2-ин от 0,02-1н до 1,0-1н cos ф=1	Y = ±0,5 %
Суммарная активная электрическая мощность, Вт
Реактивная фазная электрическая мощность, вар	от 0,8/Лн до 1,2-ин от 0,02-1н до 1,0-1н sin ф=1	Y = ±2 %
Суммарная реактивная электрическая мощность, вар
Полная фазная электрическая мощность, В^А	от 0,8-U до 1,2-U от 0,02-L до 1,0-L	Y = ±0,5 %
Суммарная полная электрическая мощность, В^А

Продолжение таблицы 3

Наименование характеристики	Диапазон измерений	Пределы допускаемой основной погрешности 1)
Коэффициент мощности (cos ф) фазный, суммарный	от -1 до -0,1 от +0,1 до +1 от 0,8/Лн до 1,2-ин от 0,2-1н до 1,0-Ь	y = ±0,5 %
Электрическая энергия в обоих направлениях активная (EP, EP-), Вт^ч	от 0,8/Лн до 1,2-ин от 0,0Ын до 0,05^н не включ. cos ф=1	6 = ±1 %
	от 0,8/Лн до 1,2-ин от 0,05-1н до 1,0-1н cos ф=1	6 = ±0,5 %
	от 0,8/Лн до 1,2-ин от 0,02-1н до 0,1-1н не включ. cos ф=0,5 (инд.); cos ф=0,8 (емк.)	6 = ±1,3 %
	от 0,8/Лн до 1,2-ин от 0,1-1н до 1,0-1н cos ф=0,5 (инд.); cos ф=0,8 (емк.)	6 = ±0,8 %
Электрическая энергия в обоих направлениях реактивная (EQ, EQ-), вар^ч	от 0,8/Лн до 1,2-ин от 0,02-1н до 0,05^н не включ. sin ф =1	6 = ±2,5 %
	от 0,8/Пн до 1,2-ин от 0,05-1н до 1,0-1н sin ф =1	6 = ±2 %
	от 0,8/Пн до 1,2-ин от 0,05^н до 0,1-1н не включ. sin ф =0,5	6 = ±2,5 %
	от 0,8/Пн до 1,2-ин от 0,1-1н до 1,0-1н sin ф =0,5	6 = ±2 %
	от 0,8/Пн до 1,2-ин от 0,1-1н до 1,0-1н sin ф =0,25	6 = ±2,5 %
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +10 до +30 от 30 до 80
Примечания: Нормирующее значение при установлении приведенной погрешности принимается равным номинальному значению входного сигнала. 1) Обозначение погрешностей: 6, % - относительная; у, % - приведенная.

Таблица 4 - Пределы допускаемой дополнительной погрешности

Наименование влияющей величины	Диапазон значений влияющей величины	Пределы допускаемой дополнительной погрешности
Изменение температуры окружающего воздуха	от -20 °С до +10 °С не включ.; св. +30 °С до +70 °С включ.	0,5 предела допускаемой основной погрешности на каждые 10 °С
Изменение относительной влажности воздуха от нормальной	св. 80 % до 95 % (при температуре +35 °С)	пределы допускаемой основной погрешности
Примечание - При изменении напряжения питания в заданных пределах погрешность измерений находится в пределах допускаемой основной погрешности измерений соответствующей физической величины

Таблица 5 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	от 80 до 270
- частота переменного тока, Гц	50
- напряжение постоянного тока, В	от 80 до 270
Габаритные размеры (длинахширинахвысота), мм, не более: - модификация КСМ-М4-63	92х81х75
- модификация КСМ-М4-125	95х87х81
- модификация КСМ-М4-250	102х93х87
- модификация КСМ-М4-400	166х118х107
- модификация КСМ-М4-630	203x122x118
Масса, кг, не более: - модификация КСМ-М4-63	0,4
- модификация КСМ-М4-125	0,4
- модификация КСМ-М4-250	0,5
- модификация КСМ-М4-400	1,0
- модификация КСМ-М4-630	1,6
Условия эксплуатации: - температура окружающего воздуха, °С	от -20 до +70;
- относительная влажность воздуха, %	95 при +35 °С

Таблица 6 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка на отказ, ч	70 000

Знак утверждения типа наносится

на лицевую панель приборов трафаретным способом и на титульные листы руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Прибор многоточечного мониторинга электроэнергии	КСМ-М4 (модификация - по заказу)	1 шт.
Коробка упаковочная	-	1 шт.
Руководство по эксплуатации 1)	4221-007-78481029-2025 РЭ	1 экз.
Паспорт	4221-007-78481029-2025 ПС	1 экз.
Примечание - 1) предоставляется один экземпляр на партию из 10 шт., поставляемых в один адрес

Сведения о методиках (методах) измерений

приведены в руководствах по эксплуатации 4221-007-78481029-2025 РЭ в разделе 3 «Измерения и настройка».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 2Ч0⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от V10^-8 до 100 А в диапазоне частот от 1-10’¹ до V10⁶ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 г. № 1932 «Об утверждении государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.655-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования»;

ГОСТ Р 8.689-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Методы испытаний»;

ТУ 4221-007-78481029-2025 «Приборы многоточечного мониторинга электроэнергии КСМ-М4. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Комплект-Сервис»

(ООО «К-С»)

Адрес юридического лица: 125438, г. Москва, 2-ой Лихачевский переулок, д. 1, стр. 11

ИНН 7713561682

Изготовитель

Общество с ограниченной ответственностью «Комплект-Сервис» (ООО «К-С»)

Адрес: 125438, г. Москва, 2-ой Лихачевский переулок, д. 1, стр. 11 ИНН 7713561682

Испытательный центр

Общество с ограниченной ответственностью   «Научно-исследовательский

центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещение № 1 (комнаты № 10, 11, 12, 13, 14, 15, 16, 17), помещение № 2 (комната 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « В6 »    феврфф 2026 г. №     ^{2 28}

Лист № 1 Регистрационный № 97617-26                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока разъемные ТР

Назначение средства измерений

Трансформаторы тока разъемные ТР (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока.

Описание средства измерений

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Трансформаторы - разъемные, конструктивно выполненные в пластмассовом корпусе, однофазные, с одной вторичной обмоткой. В качестве первичной обмотки выступает кабель или шина, пропущенные через проходное отверстие трансформатора. Выводы вторичной обмотки подключены к клеммам, закрепленным в верхней части корпуса трансформатора. Предусмотрена возможность пломбирования выводов вторичной обмотки с помощью пломбировочных крышек.

Трансформаторы выпускаются в модификациях TP6, TP8, TP10, TP12 отличающихся номинальными первичным и вторичным токами, классом точности, номинальной вторичной нагрузкой, размерами и формой проходного отверстия, габаритными размерами и массой.

Серийный номер трансформатора наносится на маркировочную наклейку типографским способом в виде цифрового кода.

Общий вид трансформаторов с указанием мест нанесения маркировочных наклеек представлен на рисунке 1. Общий вид маркировочных наклеек с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 2. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение для модификации
	TP6	TP8	TP10      |		TP12
Номинальное напряжение ином, кВ	0,66
Наибольшее рабочее напряжение йн.р, кВ	0,72
Номинальный первичный ток 11ном, А	от 75 до 400	от 100 до 1000	от 500 до 2500	от 1000 до 5000
Номинальный вторичный ток Лном, А	1; 5
Номинальная вторичная нагрузка йном с коэффициентом мощности СО5ф2=1, В^А	от 0,5 до 30,0
Номинальная вторичная нагрузка йном с индуктивноактивным коэффициентом мощности СО5ф2=0,8, В^А	от 0,5 до 4,0	от 1 до 15	от 3 до 30	от 10 до 30
Классы точности вторичных обмоток для измерений по ГОСТ 7746-2015	0,5; 1; 3
Номинальная частота переменного тока, Гц	50; 60
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений	10

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: -    температура окружающей среды, °С -     относительная влажность, %	от -5 до +40 от 15 до 80

Таблица 3 - Габаритные размеры и масса трансформаторов

Модификация	Габаритные размеры (ширинах высота * глубина) , мм, не более	Диаметр кабеля, пропускаемого через проходное отверстие, мм, не более	Размер проходного отверстия (ширина* длина), мм, не более	Масса, кг, не более
TP6	100*102*51	30	30*30	0,8
TP8	138*155*51	60	60*80	0,9
TP10	158*194*51	80	80*120	1,8
TP12	190*245*66	80	80*160	3,0

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	30
Средняя наработка до отказа, ч	400000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную наклейку любым технологическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока разъемный	TP	1 шт.
Паспорт	-	1 экз.
Крепеж	-	1 комплект
Пломбировочная крышка	-	2 шт.
Адаптер для крепления на DIN рейку*	-	1 шт.
* Поставляется по отдельному заказу.

Сведения о методиках (методах) измерений

приведены в разделе в разделе «Методики (методы) измерений» документа «Трансформаторы тока разъемные ТР. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;

Приказ Росстандарта от 21.07.2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

«Трансформаторы тока разъемные ТР. Стандарт предприятия».

Правообладатель

«CIRCUTOR S.A.», Испания

Адрес: Vial Sant Jordi, s/n 08232 Viladecavalls (Barcelona), Spain

Изготовитель

«CIRCUTOR S.A.», Испания

Адрес: Vial Sant Jordi, s/n 08232 Viladecavalls (Barcelona), Spain

Испытательный центр

Общество с ограниченной ответственностью   «Научно-исследовательский

центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещение № 1 (комнаты № 10, 11, 12, 13, 14, 15, 16, 17), помещение № 2 (комната 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »   фелреля 2026 Г. №    ²²⁸

Лист № 1 Регистрационный № 97618-26                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки переносные для измерения электрической прочности изоляции электроустановок КПИУ Назначение средства измерений

Установки переносные для измерения электрической прочности изоляции электроустановок КПИУ (далее - установки) предназначены для измерений выходного напряжения переменного тока промышленной частоты 50 Гц при испытаниях электроустановок высоким напряжением.

Описание средства измерений

Принцип действия установок основан на преобразовании напряжения питающей сети с помощью повышающего трансформатора, установленного в первичной цепи, в регулируемое выходное напряжение переменного тока, подаваемое на испытываемый объект.

Установки формируют выходное напряжение переменного тока промышленной частоты 50 Гц посредством преобразования первичного напряжения, регулируемого в диапазоне от 0 до 250 В.

Установки используются для испытаний, калибровки и проверки электроустановок на устойчивость к высоковольтным воздействиям, в том числе проверке электрической прочности изоляции.

Конструктивно установки состоят из пульта управления, трансформатора, коммутационных кабелей (проводов заземления, кабеля сетевого питания).

Заводской номер наносится на маркировочную наклейку, расположенную на верхней панели пульта управления, типографским методом в виде буквенно-цифрового кода.

Общий вид установок с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломбировочная наклейка на стыке пульта управления. Нанесение знака поверки на установки не предусмотрено.

Место

нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 1 - Общий вид установок с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) установок представлено встроенным ПО, предназначенным для управления работой установок и обработки измерительных данных.

Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики установок нормированы с учетом влияния метрологически значимой части встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО установок приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	КПИУ ПО
Номер версии (идентификационный номер ПО), не ниже	2.х
Цифровой идентификатор ПО	-
Примечание - Номер версии встроенного ПО состоит из двух частей: -  номер версии метрологически значимой части ПО (2.); -  номер версии метрологически незначимой части ПО (x), где «х» может принимать целые значения в диапазоне от 0 до 9.

Лист № 3 Всего листов 4 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений выходного напряжения переменного тока промышленной частоты 50 Гц, кВ	от 0,3 до 100,0
Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений выходного напряжения переменного тока промышленной частоты 50 Гц, %	±3

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
-     напряжение переменного тока, В	220±22
-     номинальное значение частоты переменного тока, Гц	50
Потребляемая мощность, Вт, не более	10000
Габаритные размеры (длинахширинахвысота), мм, не более:
-     пульт управления	490x370x775
-    трансформатор	520x440x1130
Масса, кг, не более:
-     пульт управления	56,6
-    трансформатор	123
Условия эксплуатации:
-    температура окружающей среды, °С	от -10 до +40
-     относительная влажность, %	до 80

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка на отказ, ч	6000

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на верхнюю панель пульта управления в виде наклейки.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование		Обозначение	Количество
Установка переносная для измерения прочности изоляции электроустановок	электрической	КПИУ	1 шт.
Коммуникационные кабели		-	1 компл.
Паспорт		-	1 экз.
Руководство по эксплуатации		-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа «Установки переносные для измерения электрической прочности изоляции электроустановок КПИУ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’¹ до 2^10⁹ Гц»;

Приказ Росстандарта от 24.02.2025 г. № 359 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;

ТУ 26.51.45-006-49755974-2024 «Установка переносная для измерения электрической прочности изоляции электроустановок КПИУ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью ЦИСКА

(ООО ЦИСКА)

Адрес юридического лица: 630097, Новосибирская область, г.о. город Новосибирск, г. Новосибирск, ул. Звездная, д. 4/1

ИНН 5473010646

Изготовитель

Общество с ограниченной ответственностью ЦИСКА

(ООО ЦИСКА)

Адрес:    630097, Новосибирская область, г.о. город Новосибирск,

г. Новосибирск, ул. Звездная, д. 4/1

ИНН 5473010646

Испытательный центр

Общество с ограниченной ответственностью   «Научно-исследовательский

центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещение № 1 (комнаты № 10, 11, 12, 13, 14, 15, 16, 17), помещение № 2 (комната 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.314019

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    _^е_^аля 2026 г. №     ²²⁸

Лист № 1 Регистрационный № 97619-26                                          Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Осциллографы цифровые АКИП-4144

Назначение средства измерений

Осциллографы цифровые АКИП-4144 (далее - осциллографы) предназначены для измерений амплитудно-временных параметров электрических сигналов и исследования их формы.

Описание средства измерений

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

Конструктивно осциллографы представляют собой компактные моноблочные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей.

Осциллографы обеспечивают визуальное наблюдение, автоматическую или ручную установку размеров изображения, цифровое запоминание, цифровое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье, построение АЧХ), документирование результатов измерений.

Осциллографы выпускаются в следующих модификациях: АКИП-4144/1, АКИП-4144/2, АКИП-4144/1А, АКИП-4144/2А. Модификации осциллографов различаются полосой пропускания (100 МГц, 200 МГц) и количеством каналов (2 и 4).

Осциллографы имеют возможность активации аппаратных и программных опций, представленных в таблице 1.

На передней панели осциллографов расположены: емкостный сенсорный ЖК-дисплей, входы аналоговых каналов, вход цифрового логического анализатора, разъем USB для подключения внешних накопителей или клавиатуры/мыши и регуляторы управления и установки параметров.

На задней панели расположены: разъем сети питания, разъем для дистанционного управления USB 2.0, LAN-разъем, дополнительный функциональный выход.

Корпус осциллографа позволяет нанесение знака поверки в виде оттиска клейма или наклейки.

Серийный номер, идентифицирующий каждый экземпляр осциллографов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.

Для предотвращения несанкционированного доступа предусмотрена пломбировка винта крепления на задней панели корпуса. Пломбировка может осуществляться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.

Общий вид осциллографов и место нанесения знака утверждения типа представлены на рисунке 1. Надписи функциональных кнопок, пункты меню осциллографов и интерфейс пользователя могут быть реализованы на английском или русском языке (определяется условиями заказа на поставку). Место нанесения серийного номера, знака поверки и схема пломбировки представлены на рисунке 2.

Рисунок 1 - Общий вид осциллографов и место нанесения знака утверждения типа (А)

Рисунок 2 - Вид сзади, место пломбировки от несанкционированного доступа (Б), место нанесения серийного номера (В) и знака поверки (Г)

Таблица 1 - Опции и аксессуары для осциллографов АКИП-4144

Наименование	Назначение
SAG1021I	Аппаратная. Внешний модуль генератора сигналов (ФГ+СПФ). Автоматическая активация опции генератора при подключении модуля генератора к осциллографу
SLA1016	16-канальный логический пробник. Автоматическая активация опции логического анализатора при подключении логического пробника к осциллографу
SDS1000XHD- PA	Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ)
DF2001A	Внешний компенсационный модуль для устранения временного сдвига между пробниками, измеряющими напряжение и ток. Рекомендуется для совместного использования с опцией SDS800XHD-PA

Программное обеспечение

Осциллографы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.

Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Характеристики программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО), не ниже	1.0.1.1.0.0.11)
Примечания: 1) - номер версии определяется значениями полей «Версия Uboot-OS» и «Версия ПО».

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики		Значение
1		2
Входное сопротивление, Ом		50 (±2 %), Г106 (±2 %)
Диапазон установки коэффициентов отклонения (Ко), мВ/дел - при входном сопротивлении 50 Ом		от 0,5 до 1403
- при входном сопротивлении 1 МОм		от 0,5 до Т104
Максимальное входное напряжение, В - напряжение переменного тока (среднее квадратическое значение), при входном сопротивлении 50 Ом - напряжение переменного тока (пиковое значение) частотой не более 10 кГц с постоянной составляющей, при входном		5
сопротивлении 1 МОм		400
Пределы допускаемой относительной погрешности установки
коэффициентов отклонения, % - при Ко от 0,5 до 4,95 мВ/дел		±1,5
- при Ко от 5 мВ/дел до 10 В/дел включ.		±1,0
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного
смещения исм=0 В, мВ
- при Ко от 0,5 до 4,95 мВ/дел включ.		±(0,015^8[делрКо[мВ/дел]+1)
- при Ко от 5 мВ/дел до 10 В/дел включ.		±(0,0Ь8[дел]^Ко[мВ/дел]+1)
Диапазоны установки	от 0,5 до 5,0 мВ/дел	±1,6
постоянного смещения в	от 5,1 до 10,0 мВ/дел	±4
зависимости от значения	от 10,2 до 20,0 мВ/дел	±8
коэффициента отклонения (при Rвх=50 Ом), В	от 20,5 мВ/дел до 1 В/дел	±10
Диапазоны установки	от 0,5 до 5,0 мВ/дел	±1,6
постоянного смещения в	от 5,1 до 10,0 мВ/дел	±4
зависимости от значения	от 10,2 до 100,0 мВ/дел	±8
коэффициента отклонения	от 102 мВ до 1 В/дел	±80
(при К;х 1 МОм), В	от 1,02 до 10,00 В/дел	±400
Пределы допускаемой абсолютной погрешности установки		±(0,005 -|исм|+
уровня постоянного смещения, мВ		+0,005 ^8[дел]^Ко[мВ/дел]+1)
Полоса пропускания по уровню минус 3 дБ, МГц, не менее - модификация АКИП-4144/1, АКИП-4144/1А		100
- модификация АКИП-4144/2, АКИП-4144/2А		200
Время нарастания переходной характеристики, нс, не более - модификация АКИП-4144/1, АКИП-4144/1А		3,5
- модификация АКИП-4144/2, АКИП-4144/2А		1,8

Продолжение таблицы 3

Наименование характеристики	Значение
1	2
Диапазон установки коэффициентов развертки, с/дел	от 1 •IO-9 до Г103
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f)	±2,5 •IO-5
Пределы допускаемой абсолютной погрешности измерения временных интервалов	±(6f • Тизм+2/^)
Примечания: Ко - значение коэффициента отклонения, мВ/дел; исм - установленное значение напряжения смещения, мВ; 6f - относительная погрешность частоты внутреннего опорного генератора; Тизм - измеренный временной интервал, с; Fд - частота дискретизации, Гц.

Таблица 4 - Основные технические характеристики логического анализатора (опция)

Наименование характеристики	Значение
Число входных цифровых каналов	16
Максимальная частота дискретизации, МГц	1000
Максимальная длина записи, МБ/канал	10
Пороговые уровни срабатывания	TTL, CMOS, LVCMOS3.3, LVCMOS2.5 или определяемый пользователем
Минимальная длительность импульса, нс	3,3

Таблица 5 - Метрологические и технические характеристики функционального генератора (опция)

Наименование характеристики	Значение
Основные формы сигнала1)	синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянный уровень, произвольная
Количество каналов	1
Выходное сопротивление	50 Ом / 1 МОм
Диапазон частот, Гц, для форм сигнала: - синусоидальный - прямоугольный, импульсный - треугольный (пилообразный) - произвольный	от 1П0-6 до 2,5П07 от Г10-6 до Г107 от Г10-6 до 3 •IO5 от Г10-6 до 5П06
Разрешение по частоте, Гц	Г10-6
Частота дискретизации для сигналов произвольной формы, МГц	125
Пределы допускаемой относительной погрешности установки частоты выходного сигнала	±5 •IO-5
Диапазон установки выходного напряжения (размах от пика до пика), В - на нагрузке 5O Ом - на нагрузке 1 МОм	от 2П0-3 до 3 от 4П0-3 до 6
Диапазон установки постоянного напряжения и напряжения смещения исм2), В - на нагрузке 5O Ом - на нагрузке 1 МОм	±1,5 ±3

Продолжение таблицы 5

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ	±(0,01-|исм|+3)
Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала на частоте 10 кГц на нагрузке 50 Ом, мВ	±(0,01/Пуст+3)
Неравномерность амплитудно-частотной характеристики относительно уровня сигнала частотой 10 кГц (при выходном напряжении не менее 2,5 В (размах)), дБ, не более	±0,3
Длительность фронта и среза прямоугольного и импульсного сигнала на уровне от 10 % до 90 %, нс, не более	24
Примечания: 1) Дополнительно имеются 45 встроенных форм сигнала; 2) Пределы установки смещения ограничены диапазоном установки выходного напряжения и определяются по формуле: |исм|<имакс-иуст/2, где имакс - верхний предел установки выходного напряжения, мВ; иуст - установленный уровень выходного напряжения (размах), мВ; исм - установленный уровень постоянного напряжения и напряжения смещения (абсолютное значение), мВ.

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Число измерительных аналоговых каналов - модификация АКИП-4144/1, АКИП-4144/2	2
- модификация АКИП-4144/1А, АКИП-4144/2А	4
Разрешение по вертикали (АЦП), бит	12
Напряжение сети питания частотой 50 Гц, В	от 100 до 240
Потребляемая мощность, Вт, не более	120
Габаритные размеры (ширинахвысотахглубина), мм, не более	317,2x149,0x236,0
Масса, кг, не более	4,1
Нормальные условия эксплуатации: - температура окружающей среды, °С	от +15 до +25
- относительная влажность воздуха, %, не более	80
Рабочие условия эксплуатации: - температура окружающей среды, °C	от 0 до +50
- относительная влажность воздуха %, не более	90

Таблица 7 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	5
Средняя наработка на отказ, ч, не менее	10000

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель осциллографов методом печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество шт./экз.
Осциллограф цифровой	АКИП-41441)	1
Сетевой кабель	-	1
Осциллографический пробник	-	2/4
Руководство по эксплуатации	-	1
Кабель USB	-	1
Примечания
1) - модификация по заказу

Сведения о методиках (методах) измерений

приведены в разделе «Работа с осциллографом» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средствам измерений

Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;

Стандарт предприятия «Осциллографы цифровые АКИП-4144».

Правообладатель

«SIGLENT TECHNOLOGIES CO., LTD.», Китай

Адрес: 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101, China

Телефон: +86 755 3661 5186

Факс: +86 755 3359 1582

Web-сайт: http://www.siglent.com/ens/

Изготовитель

«SIGLENT TECHNOLOGIES CO., LTD.», Китай

Адрес: 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101, China

Телефон: +86 755 3661 5186

Факс: +86 755 3359 1582

Web-сайт: http://www.siglent.com/ens/

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля»

(АО «ПриСТ)

Адрес: 111141, г. Москва, ул. Плеханова, дом 15А

Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

Росаккредитации № RA.RU.314740

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _6 »    февраля 2026 Г. №     228

Лист № 1 Регистрационный № 97620-26                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители-регистраторы напряжений трёхканальные ИР-2М Менделеевец

Назначение средства измерений

Измерители-регистраторы напряжений трёхканальные ИР-2М Менделеевец (далее - измерители) предназначены для измерений постоянного электрического напряжения и силы постоянного электрического тока.

Описание средства измерений

Принцип действия измерителей основан на аналогово-цифровом преобразовании измеряемых аналоговых величин с их последующей обработкой встроенным микроконтроллером. Измерители обеспечивают: измерения в режимах «Регистратор» и «ИПП», обмен информацией по беспроводной сети Bluetooth для отображения результатов измерений и настройки регистрации, передачу результатов измерений из внутренней энергонезависимой памяти на персональный компьютер (ПК) по интерфейсу USB. Питание измерителей осуществляется от встроенного аккумулятора. Заряд встроенного аккумулятора производится от интерфейса USB или внешнего адаптера питания из комплекта поставки.

Конструктивно измерители выполнены в виде моноблока в пластмассовом корпусе и имеют три канала измерений. Измерители состоят из следующих модулей: нормирующие усилители каждого канала, аналого-цифровой преобразователь (АЦП) первого и второго каналов, АЦП и гальваническая развязка третьего канала, схемы коммутации вспомогательного электрода, микроконтроллера с часами реального времени, энергонезависимой памяти, модуля Bluetooth с антенной. На нижней боковой поверхности измерителей находятся разъёмы для подключения зарядного устройства и ПК, а на верхней боковой поверхности - входные клеммы каждого канала, «земля» общая для первого и второго каналов, «земля» третьего канала. На лицевой панели измерителей находятся 3 управляющие кнопки, снабжённые светодиодами.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового кода наносится на маркировочную наклейку.

Ограничение доступа к местам настройки (регулировки) осуществляется путём нанесения наклейки на боковую поверхность измерителей.

Общий вид измерителей, обозначение мест нанесения знака утверждения типа, заводского номера, пломбирования от несанкционированного доступа представлены на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) измерителей предназначено для управления и просмотра измеренных значений на ПК или на мобильном устройстве. Приложение «ИР-2М «Менделеевец» для ПК работает на операционной системе «Windows» версия 7 и выше, для мобильных устройств - на операционной системе «Google Android» версия 7.0 и выше. Передача данных с измерителей на ПК осуществляется по интерфейсу USB, на мобильное устройство - по интерфейсу «Bluetooth».

ПО состоит из загрузчика, недоступного для обновления конечным пользователем, и рабочего модуля, который может быть обновлен с помощью специализированного программного обеспечения ЗАО «Химсервис».

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

аблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ИР-2М «Менделеевец»
Номер версии (идентификационный номер) загрузчика	не ниже 2.03
Номер версии (идентификационный номер) рабочего модуля	не ниже 2.06

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Режим «Регистратор»
Диапазоны измерений постоянного электрического напряжения, В -канал 1 -канал 2 -канал 3	от -1 до +1 от -10 до +10 от -100 до +100 от -1 до +1 от -10 до +10 от -0,1 до +0,1 от -1 до +1
Режим «И1111»
Диапазон измерений постоянного электрического напряжения поляризационного потенциала (без омической составляющей) ипп и защитного потенциала (с омической составляющей) итз, В	от -10 до +10
Диапазон измерений силы постоянного электрического тока 1пп, мА	от -30 до +30
Пределы допускаемой абсолютной погрешности измерений, В/мВ/мА	±(25-k*)
*k — единица младшего разряда, В/мВ/мА

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более:
-высота	35
-ширина	85
-длина	155
Масса, кг, не более	0,3
Единицы младшего разряда в диапазонах измерений: • от -0,1 до +0,1 В, мВ	0,01
• от -1 до +1 В, В	0,0001
• от -10 до +10 В, В	0,001
• от -100 до +100 В, В	0,01
• от -30 до +30 мА, мА	0,01
Уровень подавления промышленных помех частотой 50 и 100 Гц на всех каналах в режиме «Регистратор», дБ, не менее	40
Входное сопротивление должно быть: -1 канал предел ±100 В, МОм, не менее	10
-1 канал пределы ±1 В и ±10 В, 2 и 3 каналы все пределы, МОм,	400
не менее
-канал измерений 1пп, Ом, не более	15
Питание осуществляется от встроенного аккумулятора -ёмкость, мА^ч, не менее	1800
-номинальное напряжение, В	3,7
Условия эксплуатации: -температура окружающей среды, °С	от -20 до +55
-относительная влажность, %	90
-атмосферное давление, кПа	от 84 до 106,7
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015	IP67

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку, расположенную внизу на задней поверхности измерителя.

Комплектность средства измерений

аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
1 Измеритель-регистратор напряжений трёхканальный ИР-2М Менделеевец	ХИМС.01.057	1 шт.
2 Комплект принадлежностей		1 шт.
3 Руководство по эксплуатации	ХИМС.01.057 РЭ	1 экз.
4 Смартфон/коммуникатор		по заказу
5 Сумка		1 экз.

Сведения о методиках (методах) измерений

приведены в пп. 3.3-3.8 раздела 3 «Использование по назначению» документа ХИМС.01.057 РЭ «Измеритель-регистратор напряжений трёхканальный ИР-2М «Менделеевец». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28 июля 2023 года №1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 1 октября 2018 г. №2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

Измеритель-регистратор  напряжений трёхканальный ИР-2М  «Менделеевец».

Технические условия. ТУ 28.99.39-048-24707490-2018.

Правообладатель

Закрытое акционерное общество «Производственная компания «Химсервис» имени А.А. Зорина»

(ЗАО «Химсервис»)

Юридический адрес: 301651, Российская Федерация, Тульская обл., Новомосковский р-н, г. Новомосковск, ул. Свободы, 9

ИНН 7116001422

Изготовитель

Закрытое акционерное общество «Производственная компания «Химсервис» имени А.А. Зорина»

(ЗАО «Химсервис»)

Адрес: 301651, Российская Федерация, Тульская обл., Новомосковский р-н,

г. Новомосковск, ул. Свободы, 9

ИНН 7116001422

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № 30002-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »   Ллараля 2026 г. №    ²²⁸

Лист № 1 Регистрационный № 97621-26                                         Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энергопрогноз» по объектам ООО «БВК» г. Березники

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энергопрогноз» по объектам ООО «БВК» г. Березники (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, хранения и обработки полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную информационно-измерительная систему с централизованным управлением и распределенной функцией измерений.

Измерительные каналы (ИК) состоят из двух уровней АИИС КУЭ:

Первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

Второй уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АИИС КУЭ, устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС/GPS-приемника типа УСВ-3, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «Пирамида 2.0».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на верхний, второй уровень системы, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации - участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов, установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений производится со второго уровня настоящей системы.

АИИС КУЭ имеет возможность принимать измерительную информацию от других смежных АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы национального координированного времени на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой национального координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС/GPS-приемника.

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии расхождения сервер АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ.

Сравнение шкалы времени счетчиков со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиками. При расхождении шкалы времени счетчика со шкалой времени сервера АИИС КУЭ производится синхронизация шкалы времени счетчика.

Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика и сервера АИИС КУЭ.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено. Заводской номер АИИС КУЭ 002 наносится на корпус сервера в виде наклейки и типографским способом в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энергопрогноз» по объектам ООО «БВК» г. Березники.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2.0». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню - «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«Пирамида 2.0»
Номер версии (идентификационный номер) ПО	не ниже 10.4
Наименование программного модуля ПО	BinaryPackControls.dll
Цифровой идентификатор ПО	EB1984E0072ACFE1C797269B9DB15476
Наименование программного модуля ПО	CheckDataIntegrity.dll
Цифровой идентификатор ПО	E021CF9C974DD7EA91219B4D4754D5C7
Наименование программного модуля ПО	ComlECFunctions.dll
Цифровой идентификатор ПО	BE77C5655C4F19F89A1B41263A16CE27
Наименование программного модуля ПО	ComModbusFunctions.dll
Цифровой идентификатор ПО	AB65EF4B617E4F786CD87B4A560FC917
Наименование программного модуля ПО	ComStdFunctions.dll
Цифровой идентификатор ПО	EC9A86471F3713E60C1DAD056CD6E373
Наименование программного модуля ПО	DateTimeProcessing.dll
Цифровой идентификатор ПО	D1C26A2F55C7FECFF5CAF8B1C056FA4D
Наименование программного модуля ПО	SafeValuesDataUpdate.dll
Цифровой идентификатор ПО	B6740D3419A3BC1A42763860BB6FC8AB
Наименование программного модуля ПО	SimpleVerifyDataStatuses.dll
Цифровой идентификатор ПО	61C1445BB04C7F9BB4244D4A085C6A39
Наименование программного модуля ПО	SummaryCheckCRC.dll
Цифровой идентификатор ПО	EFCC55E91291DA6F80597932364430D5
Наименование программного модуля ПО	V aluesDataProcessing. dll
Цифровой идентификатор ПО	013E6FE1081A4CF0C2DE95F1BB6EE645
Алгоритм вычисления цифрового идентификатора	MD5

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК	Наименование ИК	ТТ	ТН	Счетчик	УССВ/Сервер	Вид электрической энергии и мощности
1	2	3	4	5	6	7
1	РП-17 6 кВ, РУ 6 кВ, 1 СШ 6 кВ, яч.2	ТПЛ 200/5 Кл. т. 0,5 Рег. № 47958-16	НТМИ-6 У3 6000/100 Кл. т. 0,5 Рег. № 51199-18	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
2	РП-17 6 кВ, РУ 6 кВ, 1 СШ 6 кВ, яч.5	ТПЛ 100/5 Кл. т. 0,5 Рег. № 47958-16		ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
3	РП-17 6 кВ, РУ 6 кВ, 2 СШ 6 кВ, яч.18	ТПЛ 200/5 Кл. т. 0,5 Рег. № 47958-16	НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
4	РП-17 6 кВ, РУ 6 кВ, 2 СШ 6 кВ, яч.15	ТПЛМ-10 200/5 Кл. т. 0,5 Рег. № 2363-68		ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
5	РП-17 6 кВ, РУ 6 кВ, 2 СШ 6 кВ, яч.19	ТПЛ 100/5 Кл. т. 0,5 Рег. № 47958-16		ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
6	ГНС ГОС 6 кВ, РУ 0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-1	ТШП 300/5 Кл. т. 0,5S Рег. № 47957-11	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
7	ГНС ГОС 6 кВ, РУ 0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-2	ТШП 300/5 Кл. т. 0,5S Рег. № 47957-11	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
8	ТП-334 6 кВ, РУ 0,4 кВ, 1 СШ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 М У3 1000/5 Кл. т. 0,5S Рег. № 71031-18	-	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
9	ТП-334 6 кВ, РУ 0,4 кВ, 2 СШ 0,4 кВ, ввод 0,4 кВ Т-2	Т-0,66 М У3 1000/5 Кл. т. 0,5S Рег. № 71031-18	-	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
10	ТП-335 6 кВ, РУ 0,4 кВ, 1 СШ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 У3 50/5 Кл. т. 0,5 Рег. № 71031-18	-	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
11	ТП-335 6 кВ, РУ 0,4 кВ, 2 СШ 0,4 кВ, ввод 0,4 кВ Т-2	ТТН-Ш 100/5 Кл. т. 0,5 Рег. № 75345-19	-	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
12	ТП-339 6 кВ, РУ 0,4 кВ, 1 СШ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 У3 250/5 Кл. т. 0,5S Рег. № 71031-18	-	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
13	ТП-339 6 кВ, РУ 0,4 кВ, 2 СШ 0,4 кВ, ввод 0,4 кВ Т-2	Т-0,66 У3 250/5 Кл. т. 0,5S Рег. № 71031-18	-	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная

1	2	3	4	5	6	7
14	ТП-358 6 кВ, РУ 0,4 кВ, 1 СШ 0,4 кВ, ввод 0,4 кВ Т-1	ТТИ 2000/5 Кл. т. 0,5S Рег. № 28139-12	-	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
15	ТП-358 6 кВ, РУ 0,4 кВ, 2 СШ 0,4 кВ, ввод 0,4 кВ Т-2	ТТИ 2000/5 Кл. т. 0,5S Рег. № 28139-12	-	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
16	ТП-362 6 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-1	ТТН 400/5 Кл. т. 0,5S Рег. № 75345-19	-	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
17	ТП-359 6 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-1	ТТН 400/5 Кл. т. 0,5S Рег. № 75345-19	-	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
18	ТП-360 6 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-1	ТТН 400/5 Кл. т. 0,5S Рег. № 75345-19	-	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
19	ТП-361 6 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-1	ТТН 400/5 Кл. т. 0,5S Рег. № 75345-19	-	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
20	ТП-363 6 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-1	ТТИ 400/5 Кл. т. 0,5 Рег. № 28139-12	-	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная

1	2	3	4	5	6	7
21	ТП-364 6 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-1	ТТИ 400/5 Кл. т. 0,5 Рег. № 28139-12	-	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
22	ПС 110 кВ В.Усолка, РУ 6 кВ, 1 СШ 6 кВ, яч.5	ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-08	НТМИ-6 У3 6000/100 Кл. т. 0,5 Рег. № 51199-12	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
23	ПС 110 кВ В.Усолка, РУ 6 кВ, 1 СШ 6 кВ, яч.7	ТПЛ 250/5 Кл. т. 0,5S Рег. № 47958-16		СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
24	ПС 110 кВ В.Усолка, РУ 6 кВ, 1 СШ 6 кВ, яч.10	ТПЛ 250/5 Кл. т. 0,5S Рег. № 47958-16		СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
25	ПС 110 кВ В.Усолка, РУ 6 кВ, 1 СШ 6 кВ, яч.11	ТПЛ-10 75/5 Кл. т. 0,5 Рег. № 1276-59		СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
26	ПС 110 кВ В.Усолка, РУ 6 кВ, 2 СШ 6 кВ, яч.35	ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-08	НТМИ-6 У3 6000/100 Кл. т. 0,5 Рег. № 51199-12	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
27	ПС 110 кВ В.Усолка, РУ 6 кВ, 2 СШ 6 кВ, яч.27	ТПЛ-10-М 300/5 Кл. т. 0,5S Кл. т. 0,5 Рег. № 22192-07		СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная

1	2	3	4	5	6	7
28	ПС 110 кВ В.Усолка, РУ 6 кВ, 2 СШ 6 кВ, яч.30	ТПЛ 250/5 Кл. т. 0,5S Рег. № 47958-16	НТМИ-6 У3 6000/100 Кл. т. 0,5 Рег. № 51199-12	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
29	ПС 110 кВ В.Усолка, РУ 6 кВ, 2 СШ 6 кВ, яч.25	ТПЛ-10 75/5 Кл. т. 0,5 Рег. № 1276-59		СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
30	ТП-62 6 кВ, РУ 0,4 кВ, 1 СШ 0,4 кВ, КЛ 0,4 кВ в сторону РУ 0,4 кВ Насосная № 10	Т-0,66 У3 400/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
31	ТП-62 6 кВ, РУ 0,4 кВ, 2 СШ 0,4 кВ, КЛ 0,4 кВ в сторону РУ 0,4 кВ Насосная № 10	Т-0,66 У3 250/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
32	ТП-206 6 кВ, РУ 0,4 кВ, СШ 0,4 кВ, КЛ 0,4 кВ в сторону РУ 0,4 кВ Насосная № 10	Т-0,66 У3 250/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
33	РУ 0,4 кВ (большой зал) Насосная № 13, СШ 0,4 кВ, ввод 0,4 кВ	ТТН 600/5 Кл. т. 0,5S Рег. № 75345-19	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
34	ВРУ 0,4 кВ (малый зал) Насосная № 13, СШ 0,4 кВ, ввод 0,4 кВ	ТТН 300/5 Кл. т. 0,5S Рег. № 75345-19	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
35	ТП-100 6 кВ, РУ 0,4 кВ, 1 СШ 0,4 кВ, ввод 0,4 кВ Т-1	ТТН 600/5 Кл. т. 0,5S Рег. № 75345-19	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
36	ТП-100 6 кВ, РУ 0,4 кВ, 2 СШ 0,4 кВ, ввод 0,4 кВ Т-2	ТТН 600/5 Кл. т. 0,5S Рег. № 75345-19	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
37	ТП-100 6 кВ, ВРУ 0,4 кВ № 1, ввод 0,4 кВ от ТП-230 10 кВ	ТТН 400/5 Кл. т. 0,5S Рег. № 75345-19	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
38	ТП-100 6 кВ, ВРУ 0,4 кВ № 2, ввод 0,4 кВ от ТП-230 10 кВ	ТТН 400/5 Кл. т. 0,5S Рег. № 75345-19	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
39	ВРУ 0,4 кВ № 1 Насосная № 18, СШ 0,4 кВ, ввод 0,4 кВ	Т-0,66 У3 600/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
40	ВРУ 0,4 кВ № 2 Насосная № 18, СШ 0,4 кВ, ввод 0,4 кВ	Т-0,66 600/5 Кл. т. 0,5 Рег. № 36382-07	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
41	ВРУ 0,4 кВ № 3 Насосная № 18, СШ 0,4 кВ, ввод 0,4 кВ	ТТЭ 600/5 Кл. т. 0,5 Рег. № 32501-08	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
42	ВРУ 0,4 кВ освещение Насосная № 18, СШ 0,4 кВ, ввод 0,4 кВ	Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
43	ВРУ 0,4 кВ Насосная 3-го подъема, 1 СШ 0,4 кВ, ввод 0,4 кВ	ТТН-Ш 150/5 Кл. т. 0,5 Рег. № 58465-14	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
44	ВРУ 0,4 кВ Насосная 3-го подъема, 2 СШ 0,4 кВ, ввод 0,4 кВ	ТТН-Ш 150/5 Кл. т. 0,5 Рег. № 58465-14	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
45	ТП-433 10 кВ, РУ 0,4 кВ, 1 СШ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 М У3 1000/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
46	ТП-433 10 кВ, РУ 0,4 кВ, 2 СШ 0,4 кВ, ввод 0,4 кВ Т-2	Т-0,66 М У3 1000/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
47	ТП-434 10 кВ, РУ 0,4 кВ, 1 СШ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 1500/5 Кл. т. 0,5 Рег. № 36382-07	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
48	ТП-434 10 кВ, РУ 0,4 кВ, 2 СШ 0,4 кВ, ввод 0,4 кВ Т-2	Т-0,66 М У3 1500/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
49	РУ 0,4 кВ КНС-2, СШ 0,4 кВ, ввод 0,4 кВ от ТП-0345 6 кВ	Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
50	ТП 51 6 кВ, РУ 0,4 кВ, СШ 0,4 кВ, КЛ 0,4 кВ в сторону ВРУ 0,4 кВ КНС-3	Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
51	ТП-171 6 кВ, РУ 0,4 кВ, СШ 0,4 кВ, КЛ 0,4 кВ в сторону ВРУ 0,4 кВ КНС-3	Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
52	ТП-292 6 кВ, РУ 0,4 кВ, СШ 0,4 кВ, КЛ 0,4 кВ в сторону ВРУ 0,4 кВ КНС-5	Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
53	ТП-232 6 кВ, РУ 0,4 кВ, СШ 0,4 кВ, КЛ 0,4 кВ в сторону ВРУ 0,4 кВ КНС-5	Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
54	РУ 0,4 кВ КНС-6, 1 СШ 0,4 кВ, ввод 0,4 кВ	ТТН 600/5 Кл. т. 0,5S Рег. № 75345-19	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
55	РУ 0,4 кВ КНС-6, 2 СШ 0,4 кВ, ввод 0,4 кВ	ТТН 600/5 Кл. т. 0,5S Рег. № 75345-19	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
56	ТП-265 10 кВ, РУ 0,4 кВ, 1 СШ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 М У3 1500/5 Кл. т. 0,5S Рег. № 71031-18	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
57	ТП-265 10 кВ, РУ 0,4 кВ, 2 СШ 0,4 кВ, ввод 0,4 кВ Т-2	Т-0,66 М У3 1500/5 Кл. т. 0,5S Рег. № 71031-18	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
58	ТП-265 10 кВ, РУ 0,4 кВ, 1 СШ 0,4 кВ, КЛ 0,4 кВ от ТП-299 6 кВ	Т-0,66 ТТЭ 600/5 Кл. т. 0,5S Кл. т. 0,5 Рег. № 36382-07 Рег. № 32501-08	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
59	ВРУ 0,4 кВ КНС Новожилово, СШ 0,4 кВ, ввод 0,4 кВ	ТТН 200/5 Кл. т. 0,5S Рег. № 75345-19	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
60	ТП-12 6 кВ, РУ 0,4 кВ, СШ 0,4 кВ, КЛ 0,4 кВ в сторону ВРУ 0,4 кВ старый гараж	Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
61	ТП-12 6 кВ, РУ 0,4 кВ, СШ 0,4 кВ, КЛ 0,4 кВ в сторону ВРУ 0,4 кВ лаборатория	Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
62	ТП-12 6 кВ, РУ 0,4 кВ, СШ 0,4 кВ, КЛ 0,4 кВ в сторону ВРУ 0,4 кВ РММ	Т-0,66 У3 400/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
63	ТП-12 6 кВ, РУ 0,4 кВ, СШ 0,4 кВ, КЛ 0,4 кВ в сторону ВРУ 0,4 кВ цех КИПиА	Т-0,66 У3 250/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
64	ТП-12 6 кВ, РУ 0,4 кВ, СШ 0,4 кВ, КЛ 0,4 кВ в сторону ВРУ 0,4 кВ РСГ	Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
65	ТП-12 6 кВ, РУ 0,4 кВ, СШ 0,4 кВ, КЛ 0,4 кВ в сторону ВРУ 0,4 кВ управление	Т-0,66 У3 50/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
66	ВРУ 0,4 кВ Контррезервуар, СШ 0,4 кВ, ввод 0,4 кВ	Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
67	ТП-265 10 кВ, РУ 0,4 кВ, 2 СШ 0,4 кВ, КЛ 0,4 кВ в сторону ВРУ 0,4 кВ ГСК Клаксон-авто	-	-	Меркурий 230 Кл. т. 1,0/2,0 Рег. № 80590-20		активная реактивная
68	ТП-265 10 кВ, РУ 0,4 кВ, 2 СШ 0,4 кВ, КЛ 0,23 кВ в сторону ВРУ 0,23 кВ АО Газпром газораспределение Пермь	-	-	СЭБ-1ТМ.03Т Кл. т. 1,0/2,0 Рег. № 75679-19		активная реактивная

1	2	3	4	5	6	7
69	ШУ 0,4 кВ, КЛ 0,4 кВ в сторону ВРУ 0,4 кВ Питомник	-	-	Меркурий 230 Кл. т. 1,0/2,0 Рег. № 80590-20	УССВ: УСВ-3 Рег. № 64242-16 Сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
П р и м е ч а н и я: 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 2 Допускается замена УССВ на аналогичные утвержденного типа. 3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 4 Допускается замена ПО на аналогичное, с версией не ниже указанной в описании типа средств измерений 5 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номер ИК	Диапазон тока	Метрологические характеристики ИК (активная энергия и мощность)
		Границы основной относительной погрешности измерений, (±5), %			Границы относительной погрешности измерений в рабочих условиях
					эксплуатации, (		±5), %
		cos ф = 1,0	cos ф = 0,8	cos ф = 0,5	cos ф = 1,0	cos ф = 0,8	cos ф = 0,5
1	2	3	4	5	6	7	8
1 - 5; 22; 25 - 27; 29	11ном — I1 — 1,211ном	1,0	1,4	2,3	1,7	2,2	2,9
(ТТ 0,5; ТН 0,5; Счетчик 0,5S)	0,211ном — I1 < 11ном	1,2	1,7	3,0	1,8	2,4	3,5
	0,0511ном — I1 < 0,211ном	1,8	2,9	5,4	2,3	3,4	5,7
6 - 9; 12 - 19; 30 - 39; 42; 45; 46; 48; 50 - 55; 59 - 66	ком — I1 — 1,211ном	0,8	1,1	1,9	1,6	2,1	2,6
	0,211ном — I1 < 11ном	0,8	1,1	1,9	1,6	2,1	2,6
(ТТ 0,5S; Счетчик 0,5S)	0,0511ном — I1 < 0,211ном	1,0	1,5	2,7	1,7	2,3	3,2
	0,0111ном — I1 < 0,0511ном	2,0	2,9	5,4	2,6	3,4	5,6
10; 11; 20; 21; 40; 41; 47 (ТТ 0,5; Счетчик 0,5S)	11ном — I1 — 1,211ном	0,8	1,1	1,9	1,6	2,1	2,6
	0,211ном — I1 < ком	1,0	1,5	2,7	1,7	2,3	3,2
	0Ж1Ном — I1 < 0,211ном	1,7	2,8	5,3	2,2	3,3	5,6
23; 24; 28	11ном — I1 — 1,211ном	1,0	1,4	2,3	1,7	2,2	2,9
	0,211ном — I1 < ком	1,0	1,4	2,3	1,7	2,2	2,9
(ТТ 0,5S; ТН 0,5; Счетчик 0,5S)	0,0511ном — I1 < 0,2ком	1,2	1,7	3,0	1,8	2,4	3,5
	0,01ком — I1 < 0,05ком	2,1	3,0	5,5	2,7	3,5	5,8
43; 44; 58	ком — I1 — 1,211ном	0,8	1,1	1,9	1,6	2,1	2,6
	0,211ном — I1 < ком	1,0	1,5	2,7	1,7	2,3	3,2
(ТТ 0,5; Счетчик 0,5S)	0,111ном — I1 < 0,2ком	1,7	2,8	5,3	2,2	3,3	5,6
	0,0511ном — I1 < 0,111ном	1,7	2,9	5,4	2,2	3,4	5,6
	11ном — I1 — 1,211ном	0,8	1,1	1,9	1,6	2,1	2,6
49; 56; 57	0,2ком — I1 < ком	0,8	1,1	1,9	1,6	2,1	2,6
(ТТ 0,5S; Счетчик 0,5S)	0,111ном — I1 < 0,2ком	1,0	1,5	2,7	1,7	2,3	3,2
	0,0511ном — I1 < 0,111ном	1,0	1,7	2,8	1,7	2,5	3,3
	0,01ком — I1 < 0,05ком	2,0	2,9	5,4	2,6	3,4	5,6
67; 69	0,2I б — I — I макс	1,0	1,0	1,0	2,9	3,3	3,3
	0,11 б — I < 0,21 б	1,0	1,5	1,5	2,9	3,5	3,5
(Счетчик 1,0)	0,051 б — I < 0,1Iб	1,5	1,5	1,5	3,4	3,5	3,5

1	2	3	4		5	6	7		8
68 (Счетчик 1,0)	0,2Iб < I < Iмакс	1,0	1,0		1,0	2,9	3,3		3,3
	0,11 б < I < 0,21 б	1,0	1,0		1,0	2,9	3,3		3,3
	0,051 б < I < 0,11 б	1,5	1,5		1,5	3,4	3,5		3,5
Номер ИК	Диапазон тока	Метрологические характеристики ИК (реактивная энергия и мощность)
		Границы относительной основной погрешности измерений, (±5), %				Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± 5) , %
		cos ф- 0,8		cos ф- 0,5		cos ф- 0,8		cos ф-0,5
1	2	3		4		5		6
1 - 5; 22; 25 - 27; 29 (ТТ 0,5; ТН 0,5; Счетчик 1,0)	ком < I1 < 1,2ком	2,1		1,5		4,0		3,8
	0,2ком < I1 < ком	2,6		1,8		4,3		3,9
	0Ж1ном < I1 < Ж^ом	4,4		2,7		5,6		4,4
6 - 9; 12 - 19; 30 - 39; 42; 45; 46; 48; 50 - 55; 59 - 66 (ТТ 0,5S; Счетчик 1,0)	!-1ном < I1 < 1,2-1ном	1,8		1,3		3,9		3,7
	0,2ком < I1 < ком	1,8		1,3		3,9		3,7
	0Ж1Ном < I1 < 0,2^	2,4		1,6		4,2		3,8
	0,02k. < I1 < 0,05ком	4,5		2,9		5,7		4,3
10; 11; 20; 21; 40; 41; 47 (ТТ 0,5; Счетчик 1,0)	-1ном < I1 < 1,2-1ном	1,8		1,3		3,9		3,7
	0,2ком < I1 < ком	2,4		1,6		4,2		3,8
	0Ж1ном < I1 < 0,2ком	4,3		2,6		5,5		4,3
23; 24; 28 (ТТ 0,5S; ТН 0,5; Счетчик 1,0)	-1ном < I1 < 1,2-1ном	2,1		1,5		4,0		3,8
	0,2ком < I1 < ком	2,1		1,5		4,0		3,8
	0Ж1ном < I1 < 0,2ком	2,6		1,8		4,3		3,9
	0,02ком < I1 < 0,05ком	4,6		3,0		5,8		4,4
43; 44; 58 (ТТ 0,5; Счетчик 1,0)	-1ном < I1 < 1,2-1ном	1,8		1,3		3,9		3,7
	0,2ком < -1 < ком	2,4		1,6		4,2		3,8
	0Л1ном < I1 < 0,2ком	4,3		2,6		5,5		4,3
	0Ж1ном < -1 < 0,1-1ном	4,5		2,9		5,7		4,5
49; 56; 57 (ТТ 0,5S; Счетчик 1,0)	-1ном < -1 < 1,2-1ном	1,8		1,3		3,9		3,7
	0,2-1ном < -1 < -1ном	1,8		1,3		3,9		3,7
	0,И1ном < -1 < 0,2ком	2,4		1,6		4,2		3,8
	0Ж1ном < -1 < 0,1-1ном	2,7		2,0		4,4		4,0
	0,02ком < -1 < 0,05ком	4,5		2,9		5,7		4,5
67; 69 (Счетчик 2,0)	0,2Iб < I < Iмакс	2,0		2,0		6,4		6,4
	0,1Iб < I < 0,2Iб	2,5		2,5		6,6		6,6
	0,05Iб < I < 0,1Iб	2,5		2,5		6,6		6,6

1	2	3	4	5	6
68 (Счетчик 2,0)	0,21 б < I < I макс	2,0	2,0	6,4	6,4
	0,11 б < I < 0,21 б	2,0	2,0	6,4	6,4
	0,051 б < I < 0,11 б	2,5	2,5	6,6	6,6
Пределы допускаемых смещений шкалы времени СОЕВ АИИ национальной шкалы времени UTC(SU) не более ±5 с				С КУЭ относительно
П р и м е ч а н и я: 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой). 2 Погрешность в рабочих условиях указана для cos ф = 0,8; 0,5 и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до +40 °С. 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	69
Нормальные условия: параметры сети:
- напряжение, % от ином	от 99 до101
- ток (для счетчиков, включаемых через трансформатор), % от 1ном	от 1 до 120
- ток (для счетчиков прямого включения), А	от 0Жб До Iмакс
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos ф	от 0,5 инд. до 0,8 емк.
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети:
- напряжение, % от ином	от 90 до 110
- ток (для счетчиков, включаемых через трансформатор), % от 1ном	от 1 до 120
- ток (для счетчиков прямого включения), А	от 0Жб До Iмакс
- частота, Гц	от 49,5 до 50,5
- коэффициент мощности cosф	от 0,5 инд. до 0,8 емк.
температура окружающей среды для ТТ и ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от 0 до +40
магнитная индукция внешнего происхождения, мТл, не более	0,5
Надежность применяемых в АИИС КУЭ компонентов: Счетчики:
- среднее время наработки на отказ, ч, не менее	150000
- среднее время восстановления работоспособности, сут, не более	3
Сервер АИИС КУЭ:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч, не более	1
УССВ:
- среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч, не более	2

1	2
Глубина хранения информации
Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
- при отключении питания, лет, не менее	10
Сервер АИИС КУЭ:
- хранение результатов измерений и информации о состоянии
средств измерений, лет, не менее	3,5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения (в т. ч. и пофазного);

• - коррекции времени в счетчике;

• - журнал сервера:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчиках и сервере;

• - пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения и тока;

• - испытательной коробки;

• - сервера (серверного шкафа);

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени:

• - в счетчиках (функция автоматизирована);

• - в сервере (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована);

• - о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	ТПЛ	14
Трансформатор тока	ТПЛМ-10	2
Трансформатор тока	ТШП	6
Трансформатор тока	Т-0,66 М У3	21
Трансформатор тока	Т-0,66 У3	57
Трансформатор тока	ТТН-Ш	9
Трансформатор тока	ТТИ	12
Трансформатор тока	ТТН	39
Трансформатор тока	ТПОЛ-10	4
Трансформатор тока	ТПЛ-10	4
Трансформатор тока	ТПЛ-10-М	2
Трансформатор тока	Т-0,66	7
Трансформатор тока	ТТЭ	5
Трансформатор напряжения	НТМИ-6 У3	3
Трансформатор напряжения	НТМИ-6-66	1
Счетчик электрической энергии трехфазный многофункциональный	ПСЧ-4ТМ.05МК	42
Счетчик электрической энергии трехфазный многофункциональный	СЭТ-4ТМ.03М	18
Счетчик электрической энергии трехфазный многофункциональный	Меркурий 230	8
Счетчик электрической энергии трехфазный многофункциональный	СЭБ-1ТМ.03Т	1
Устройство синхронизации системного времени	УСВ-3	1
Сервер АИИС КУЭ	Microsoft Hyper-V Virtual Machine	1
Программное обеспечение	Пирамида 2.0	1
Формуляр	АСВЭ 346-2025.00.000 ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энергопрогноз» по объектам ООО «БВК» г. Березники», аттестованной ООО «АСЭ», уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации RA.RU.314933.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «Энергопрогноз» (ООО «Энергопрогноз»)

ИНН 3328454924

Юридический адрес: 600017, г. Владимир, ул. Батурина, д. 30, офис 404, 405

Изготовители

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике»

(ООО «АСЭ»)

ИНН 3329074523

Юридический адрес: 600031, г. Владимир, ул. Юбилейная, д. 15

Адрес места осуществления деятельности: 600009, г. Владимир, ул. Почаевский Овраг, д. 1

Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике»

(ООО «АСЭ»)

Юридический адрес: 600031, г. Владимир, ул. Юбилейная, д. 15

Адрес места осуществления деятельности: 600009, г. Владимир, ул. Почаевский Овраг, д. 1

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации № RA.RU.314846

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _6 »            2026 г. №     228

Лист № 1 Регистрационный № 97622-26                                           Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ВН1-0.66

Назначение средства измерений

Трансформаторы тока ВН1-0.66 (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.

Описание средства измерений

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки трансформаторов используется шина или кабель. Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе трансформаторов.

Для предотвращения несанкционированного доступа к вторичным обмоткам пластмассовый корпус трансформаторов тока выполнен из двух частей, крепящихся неразборным клепанным соединением с исключением возможности доступа внутрь трансформатора к вторичной обмотке.

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора любым технологическим способом.

Нанесение знака поверки на трансформаторы не предусмотрено.

Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера приведен на рисунке 1.

Рисунок 1 - Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера

Метрологические и технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики	Значение
Исполнение трансформатора	ВН1-0.66 (120IV)	ВН1-0.66 (120III-P)
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальный первичный ток 11ном, А	5000
Номинальный вторичный ток Ъном, А	1
Номинальная частота, Гц	5	0
Номинальная вторичная нагрузка S2ном с индуктивно-активным         коэффициентом мощности cosф2=0,8, ВА	20	15
Класс точности	0,2	5P
Предельная кратность	-	10

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Масса, кг, не более	0,27
Габаритные размеры (высотахширинахглубина), мм, не более	190х175х50
Условия эксплуатации: - температура окружающей среды, оС	от -40 до +40
Средняя наработка до отказа, ч, не менее	86400
Средний срок службы, лет, не менее	10

Знак утверждения типа

нанесён на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерения

Комплект поставки трансформаторов приведен в таблице 3.

Таблица 3 - Комплект поставки

Наименование	Обозначение	Количество, шт.
Трансформатор тока	ВН1-0.66	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Основные сведения и технические данные» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

Трансформаторы тока ВН1-0.66. Стандарт предприятия.

Правообладатель

Shanghai Guangdian Electric Group Co., Ltd, Китай

Адрес: No.1, Lane 123, East Huancheng Rd, Fengxian District, Shanghai, Китай

Изготовитель

Shanghai Guangdian Electric Group Co., Ltd, Китай

Адрес: No.1, Lane 123, East Huancheng Rd, Fengxian District, Shanghai, Китай

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-37-29

Факс: +7 (495) 437-56-66

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »   Ллараля 2026 г. №    ²²⁸

Лист № 1 Регистрационный № 97623-26                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тепловизоры двухспектральные AT

Назначение средства измерений

Тепловизоры двухспектральные АТ предназначены для неконтактных измерений пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению и отображения этого распределения на дисплее.

Описание средства измерений

Конструктивно тепловизоры двухспектральные AT (далее - тепловизоры) состоят из объектива, приёмника и электронного блока, установленных в металлический корпус. В качестве устройства отображения используется внешний персональный компьютер.

Тепловизоры имеют два канала наблюдений - видимый и инфракрасный.

Видимый канал предназначен только для визуализации наблюдаемого объекта.

Инфракрасный канал предназначен для измерений радиационной температуры. Объектив улавливает инфракрасное (тепловое) электромагнитное излучение, исходящее от нагретого объекта, и через оптическую систему фокусирует на приёмник, представляющий собой неохлаждаемую матрицу, работающую в диапазоне длин волн от 7,5 до 14 мкм. Далее инфракрасное (тепловое) электромагнитное излучение посредством электронного блока преобразуется в цифровой сигнал, который по проводному каналу передаётся на устройство отображения. Полученная термограмма представляет собой спектрозональную картину, отображающую распределение температуры на поверхности объекта или на границе разделения различных сред. Измерение температуры осуществляется в любой точке термограммы, значение температуры отображается в цифровой форме.

В тепловизорах предусмотрена возможность установки значения излучательной способности объекта измерения температуры в зависимости от измеряемой температуры объекта.

Тепловизоры выпускаются в двух модификациях ATP160 и ATEX600-XT, отличающиеся друг от друга внешним видом и диапазоном измерений. У тепловизоров модификации ATEX600-XT есть 2 исполнения - с наличием, либо отсутствием светодиодного фонарика, а также может дополнительно присутствовать маркировка ATEX600-XT-13 или ATEX600-XT-6,5, где последние цифры указывают на фокусное расстояние объектива и углы поля зрения.

Нанесение знака поверки на тепловизоры не предусмотрено.

Серийный номер в виде цифрового или буквенно-цифрового обозначения наносится методом типографской печати на наклейку, прикрепленную к корпусу в месте, указанном на рисунке 2.

Расцветка корпусов может иметь различные цветовые исполнения.

Общий вид средства измерений, места нанесения серийного номера представлены на рисунках 1, 2.

Пломбирование средства измерений не предусмотрено.

Программное обеспечение

Встроенное ПО (микропрограмма) реализовано аппаратно. Метрологические характеристики тепловизоров нормированы с учетом влияния метрологически значимой части встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство тепловизоров предприятием-изготовителем и недоступна для потребителя.

Конструкция тепловизоров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты встроенного программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Модификация		ATP160	ATEX600-XT
Идентш	икационные данные (признаки)	Значение
Идентш	икационное наименование ПО	Firmware Version	Firmware Version
Номер версии (идентификационный номер) ПО		не ниже V5.5.60	не ниже 1.1.47
Цифровой идентификатор ПО		-	-

Автономное ПО «OnlineMonitor» устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также для управления тепловизором и последующей обработки и анализа термограмм, полученных в процессе измерений температуры.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификация	ATP160	ATEX600-XT
Наименование характеристики	Значение
Диапазоны измерений температуры*, °С	от -20 до +150 от 0 до +550	от -20 (-40**) до +150 от 0 до +410
Пределы допускаемой погрешности измерений температуры: - абсолютной (в диапазоне до +100 °С включ.), °С - относительной (в диапазоне св. +100 °С), %	± 2 ± 2	± 2 ± 2
* - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически; ** - в диапазоне от -40 °С до -20 °С не включ. погрешность не нормирована

Таблица 3 -Технические характеристики

Модификация	ATP160	ATEX600-XT
Наименование характеристики	Значение
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более	от -20 до +50 90	от -40 до +70 90
Количество     пикселей     матрицы     детектора, пикселихпиксели	160х120	640x480
Углы поля зрения, градус по вертикали х градус по горизонтали, не менее	92,6°х75,8°	33°х26°* 60°х47°**
Коэффициент излучательной способности (изменяемый)	от 0,10 до 1,00
Габаритные размеры (длинахширинахвысота), мм, не более	105х55х45	334х119х95
Масса, кг, не более	0,330	0,790
* - углы поля зрения для исполнения ATEX600-XT-13 ** - углы поля зрения для исполнения ATEX600-XT-6,5

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тепловизор двухспектральный АТ	ATP160, ATEX600- XT	1 шт.
Сетевой адаптер питания	-	1 шт.
Программное обеспечение на USB-накопителе	«OnlineMonitor»	1 шт.
Кабель Ethernet	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Упаковочная коробка		1 шт.

Сведения о методиках (методах) измерений

приведены в разделах «Инструкция по подключению» руководств по эксплуатации на тепловизоры двухспектральные АТ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия изготовителя SHIJIAZHUANG KANG METER TECHNOLOGY Co., Ltd., Китай.

Правообладатель

SHIJIAZHUANG KANG METER TECHNOLOGY CO., LTD, Китай

Адрес: 19-4-502, EAST HEPING ROAD, CHANGAN DISTRICT, SHIJIAZHUANG, HEBEI, CHINA

Телефон: +8613933073115

Web-сайт: www.kangmeter.com

E-mail: ian@kangmeter.com

Изготовитель

SHIJIAZHUANG KANG METER TECHNOLOGY CO., LTD, Китай

Адрес: 19-4-502, EAST HEPING ROAD, CHANGAN DISTRICT, SHIJIAZHUANG, HEBEI, CHINA

Телефон: +8613933073115

Web-сайт: www.kangmeter.com

E-mail: ian@kangmeter.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7(499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »   Ллараля 2026 г. №    ²²⁸

Лист № 1 Регистрационный № 97624-26                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления WZPK2-348

Назначение средства измерений

Термопреобразователи сопротивления WZPK2-348 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры процесса и состояния различных агрегатов из состава взрывозащищенного высоковольтного синхронного электродвигателя, расположенного на объекте «Арктик СПГ 2» (полуостров Гыдан, ЯНАО) ПАО «НОВОТЭК».

Описание средства измерений

Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.

Термопреобразователи имеют неразборную конструкцию и конструктивно выполнены в виде измерительной вставки в защитной арматуре с монтажными элементами (в виде подвижного или неподвижного штуцера), соединенной с коммутационной головкой, выполненной из алюминиевого сплава. Внутрь измерительной вставки ТС помещены два платиновых ЧЭ с минеральной изоляцией проводов.

ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Материал защитной арматуры ТС - нержавеющая сталь.

Схема соединения внутренних проводов ТС с ЧЭ: 3-х проводная.

К ТС данного типа относятся термопреобразователи сопротивления WZPK2-348 с заводскими номерами: 24012063, 24012064, 24012065, 24012066, 24012067, 24052039, 24012068, 24012069, 24012070, 24012071, 24012072, 24012073, 24012074, 24012075, 24012076, 24012077, 24012078, 24012079, 24012080, 24012081, 24052040, 24052041, 24052042, 24018082, 24018083, 24018084, 24018085, 24018086, 24052043, 24018087, 24018088, 24018089, 24018090, 24018091, 24018092, 24018093, 24018094, 24018095, 24018096, 24018097, 24018098, 24018099, 24018100, 24018101, 24018102, 24018103, 24018104, 24052044, 24052045, 24052046, 24052047.

Общий вид ТС с указанием места нанесения заводского номера представлен на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера

Пломбирование ТС не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на маркировочной табличке, прикрепленной к корпусу ТС. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.

Метрологические и технические характеристики

Метрологические и технические характеристики ТС приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -60 до +180
Условное обозначение НСХ по ГОСТ 6651-2009	Pt100
Температурный коэффициент ТС а, °С-1	0,00385
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом	100
Класс допуска ТС по ГОСТ 6651-2009	А
Допуск по ГОСТ 6651-2009, °С	±(0,15+0,002-|t|)
Примечание: |t| - абсолютное значение температуры, °С, без учета знака

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Электрическое сопротивление изоляции при температуре от +15 °С до
+35 °С и относительной влажности воздуха не выше 80 %, МОм (при 500	1000
В), не менее
Длина монтажной части ТС, мм:
- для зав. №№ 24012063, 24012064, 24012065, 24012066, 24012067,
24052039	100
- для зав. №№ 24018082, 24018083, 24018084, 24018085, 24018086,
24052043	250
- для зав. №№ 24012068, 24012069, 24012070, 24012071, 24012072,
24012073, 24012074, 24012075, 24012076, 24012077, 24012078, 24012079,
24012080, 24012081, 24052040, 24052041, 24052042	500
- для зав. №№ 24018087, 24018088, 24018089, 24018090, 24018091,
24018092, 24018093, 24018094, 24018095, 24018096, 24018097, 24018098,
24018099, 24018100, 24018101, 24018102, 24018103, 24018104, 24052044,
24052045, 24052046, 24052047	270
Диаметр монтажной части ТС, мм
- для зав. №№ 24018087, 24018088, 24018089, 24018090, 24018091,
24018092, 24018093, 24018094, 24018095, 24018096, 24018097, 24018098,
24018099, 24018100, 24018101, 24018102, 24018103, 24018104, 24052044,
24052045, 24052046, 24052047	6
- для зав. №№ 24012063, 24012064, 24012065, 24012066, 24012067,
24052039, 24018082, 24018083, 24018084, 24018085, 24018086, 24052043,
24012068, 24012069, 24012070, 24012071, 24012072, 24012073, 24012074,
24012075, 24012076, 24012077, 24012078, 24012079, 24012080, 24012081,
24052040, 24052041, 24052042	8
Масса, г:
- для зав. №№ 24012063, 24012064, 24012065, 24012066, 24012067,
24052039	780
- для зав. №№ 24018082, 24018083, 24018084, 24018085, 24018086,
24052043	830
- для зав. №№ 24012068, 24012069, 24012070, 24012071, 24012072,
24012073, 24012074, 24012075, 24012076, 24012077, 24012078, 24012079,
24012080, 24012081, 24052040, 24052041, 24052042	930
- для зав. №№ 24018087, 24018088, 24018089, 24018090, 24018091,
24018092, 24018093, 24018094, 24018095, 24018096, 24018097,
24018098, 24018099, 24018100, 24018101, 24018102, 24018103,
24018104, 24052044, 24052045, 24052046, 24052047	890
Рабочие условия эксплуатации:
- температура окружающей среды, °С	от -52 до +85
- относительная влажность воздуха, %, не более	95

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность ТС

Наименование	Обозначение	Количество
Термопреобразователь сопротивления	WZPK2-348	51 шт.
Паспорт (на русском языке)	-	51 экз.

Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».

Правообладатель

Фирма XIYI Co., Ltd., Китай

Адрес: No.229, Daqing Road, Xi'an, Shaanxi, China

Телефон/факс: (029) 88646017/88641454/88626819

Web-сайт: www.xygf.com.cn

E-mail: xiyioffice@163.com

Изготовитель

Фирма XIYI Co., Ltd., Китай

Адрес: No.229, Daqing Road, Xi'an, Shaanxi, China

Телефон/факс: (029) 88646017/88641454/88626819

Web-сайт: www.xygf.com.cn

E-mail: xiyioffice@163.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »   Ллараля 2026 г. №    ²²⁸

Лист № 1 Регистрационный № 97625-26                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи вихретоковые ВН5000А

Назначение средства измерений

Преобразователи вихретоковые ВН5000А (далее - преобразователи) предназначены для измерений виброперемещения, относительного перемещения (осевого смещения) и частоты вращения.

Описание средства измерений

Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного сигнала.

Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (драйвера) и соединительного кабеля. Датчик питается высокочастотным напряжением от драйвера. Измерения происходят без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.

Преобразователи вихретоковые ВН5000А 5 мм могут выпускаться в специальном исполнении NSv. Метрологические характеристики преобразователей 5 мм NSv не отличаются от метрологических характеристик преобразователей 5 мм.

Преобразователи вихретоковые ВН5000А выпускаются в следующих исполнениях:

Исполнение ВН5000А (5 мм, 8 мм и 11 мм):

Датчики в составе преобразователей выпускаются в следующих модификациях:

BH5000A-AAA-BB-CC-DD-02

где:

ААА - номер спецификации (001-100, 171-190, 271-290 - 5 мм; 101-170 и 201-270 - 8 мм; 191-200 и 291-400 - 11 мм);

ВВ - длина датчика без резьбы (принимает значения от 00 до 85, например, 08 - 80 мм);

СС - длина корпуса (принимает значения от 03 до 95, например, 10 - 100 мм);

DD - длина датчика с кабелем (05, 10).

С соединительным кабелем:

ВН5000А -ААА-ВВВ-СС

где:

AAA - номер спецификации (130 - 5 и 8 мм, 630 - 5 мм NSv, 830 - 11 мм);

ВВВ - длина кабеля (принимает значения от 040 до 085, например, 040 - 4 м);

СС - бронирование (00 - не бронированный, 01 - бронированный).

С драйвером:

BH5000A-AAA-BB-C-D-E

где:

ААА - номер спецификации (180 - 5 и 8 мм, 680 - 5 мм NSv, 880 - 11 мм);

ВВ - общая длина системы (50 - 5 м, 90 - 9 м);

С - диаметр датчика (0 - 5мм, 5 мм NSv или 8 мм; 1- 11 мм);

D - коэффициент преобразования (0 - 7,87 В/мм; 1 - 3,94 В/мм);

Е - тип чувствительного элемента (0 - не керамический; 1 - керамический).

Общий вид преобразователей вихретоковых ВН5000А представлен на рисунке 1. Пломбирование преобразователей не предусмотрено.

Заводские номера преобразователей в цифро-буквенном формате наносятся на корпус драйвера методом наклейки и типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле датчика. Нанесение знака поверки на средство измерений не предусмотрено.

Лист № 3 Всего листов 5 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значения характеристики
	5 мм   8 мм	11 мм
Номинальное значение коэффициента преобразования, В/мм	7,87	3,94
Пределы отклонения коэффициента преобразования от номинального значения, %	±5
Диапазон измерений осевого перемещения, мм	от 0,25 до 2,3	от 0,5 до 4,5
Пределы допускаемой основной относительной погрешности измерений осевого перемещения, %	±5
Диапазон измерений размаха виброперемещения, мкм	от 10 до 2500	от 10 до 4000
Диапазон рабочих частот, Гц	от 0,1 до 1000
Нелинейность амплитудной характеристики, %	±5
Неравномерность частотной характеристики в диапазоне рабочих частот, %	±5
Диапазон измерений частоты вращения, об/мин	от 1 до 240000
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин	±(1+N-0,001), N - значение частоты вращения
Пределы допускаемой дополнительной относительной погрешности измерений осевого перемещения, размаха виброперемещения, частоты вращения при изменении температуры окружающей среды, %/10°С	±0,5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
Условия эксплуатации, °С: - датчика	от -55 до +232
- драйвера	от -55 до +80
- соединительного кабеля	от -55 до +232
Габаритные размеры, мм, не более: - датчика (без кабеля), (диаметрвысота)	14х250
- драйвера, (длинахвысотахширина)	90х36х72
- соединительного кабеля (диаметрхдлина)	9х8700
Масса, кг, не более: - датчика (без кабеля)	0,35
- драйвера	0,22
- соединительного кабеля	0,82
Ех-маркировка взрывозащиты по ГОСТ 31610.0-2019: - датчика	0Ех ia IIC T6...T1 Ga,
- драйвера	Ех ia IIIC T20080oC. T200440oC Da 0Ех ia IIC T6...T4 Ga,
- соединительного кабеля	Ех ia IIIC T20095oC. T200195oC Da 0Ех ia IIC T6...T1 Ga,
	Ех ia IIIC T2qq80oC. T2qq440oC Da

Знак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.

Комплектность средства измерений

аблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь вихретоковый	ВН5000А	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1 Руководства по эксплуатации «Инструкция по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Росстандарта № 2183 от 01.09.2022 г. «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;

Стандарт предприятия на преобразователи вихретоковые ВН5000А.

Правообладатель

Beijing Bohua Xinzhi Technology, Inc., Китай

Адрес: Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian Road, Science and Technology Park, Changping District, Beijing

Телефон: 010-64446199

E-mail: info@bhxz.net

Web-сайт: www.bhxz.net

Изготовитель

Beijing Bohua Xinzhi Technology, Inc., Китай

Адрес: Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian Road, Science and Technology Park, Changping District, Beijing

Телефон: 010-64446199

E-mail: info@bhxz.net

Web-сайт: www.bhxz.net

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 06 »    февраля 2026 Г. №     ^{2 28}

Лист № 1 Регистрационный № 97626-26                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи разности давлений ПДД

Назначение средства измерений

Преобразователи разности давлений ПДД (далее - преобразователи) предназначены для непрерывного преобразования измеряемой величины - разности давлений газообразных и жидких сред в унифицированный токовый выходной сигнал и (или) в цифровой выходной сигнал на базе Интерфейса - RS485 с поддержкой протоколом Modbus или IPC в системах автоматического управления, контроля и регулирования технологическими процессами.

Описание средства измерений

Принцип действия преобразователей основан на упругой деформации материала чувствительного элемента под воздействием давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного электрического тока и (или) в выходной цифровой сигнал.

Конструктивно преобразователи выполнены в цилиндрическом корпусе с трехвентильным блоком, которые составляют моноблочную конструкцию. Трехвентильный блок представляет собой вентиль минусовой камеры (обозначен синим цветом на вентиле), вентиль плюсовой камеры (обозначен красным цветом на вентиле) и вентиль для выравнивания, подаваемого через штуцеры давления (не обозначен дополнительно цветом). Внутри расположены первичный преобразователь и электронный блок обработки информации (модуль сенсора, модуль микропроцессора АЦП и ЦАП и модуль формирования выходных сигналов).

Преобразователи изготавливаются в различных исполнениях, отличающиеся метрологическими и техническими характеристиками, видом выходного сигнала, наличием или отсутствием индикатора и интерфейса RS 485 и ModBus.

Заводской номер преобразователя в виде цифрового обозначения наносится типографическим методом на информационную наклейку, прикрепленную на корпус преобразователя.

Пломбирование преобразователей от несанкционированного доступа осуществляется с помощью защитной наклейки.

Конструкция не предусматривает нанесение знака поверки на преобразователи.

Общий вид преобразователей, место нанесения заводского номера и пломбирование преобразователей от несанкционированного доступа представлены на рисунках 1-2.

Структура условного обозначения исполнения

ПДД - Х^{1 2}- Х - Х - Х - Х - Х - Х² - Х

Наличие индикатора: «И» - да; Пробел - нет
Вид климатического исполнения и категория размещения по ГОСТ 15 «УХЛЗ.1»; «У2»; «Т3»	150:
Верхний предел измерений
Предел допускаемой основной

погрешности____________________

Выходной сигнал: «15» - 1-5 В;

«02» - 0-5 мА;

«10» - 0-10 В;

«42» - 4-20 мА

Цифровой интерфейс: «RS-485» - есть;

Пробел - нет

Сигнализация:

«С1-ОК» - одна уставка открытый коллектор; «С2-ОК» - две уставки открытый коллектор; «С1-Р» - одна уставка релейный выход НО; «С2-Р» - две уставки релейный выход НО; «С1» - одна уставка оптосимистор;

«С2» - две уставки оптосимистор;__________

Резьбовое соединение:

«М20» - метрическая М20²1,5;

«М12» - метрическая М12²1,5; «G1/2» - трубная G1/2;

«G1/4» - трубная G1/4

Рисунок 1 - Общий вид преобразователей разности давлений ПДД с/без индикатора и место нанесения заводского номера

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования и передачи измеренных значений.

Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО защищено от преднамеренных изменений с помощью специальных программных средств. Уровень защиты ПО «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в таблице 2.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	RU.51465965.00100-0000
Номер версии ПО, не ниже	80
Цифровой идентификатор ПО	не используется
Алгоритм вычисления цифрового идентификатора	не используется

Метрологические и технические характеристики

Метрологические и основные технические характеристики приведены в таблицах 3 - 4.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений разности давления, кПа 1)2)	от 0 до 0,4; от 0 до 0,6; от 0 до 1,0; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250
Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений)	±0,5; ±1,0 2)
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С от диапазона измерений	±0,15
Рабочее (статическое) давление, МПа	1,6
Нормальные условия: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +21 до +25 от 30 до 80 от 84 до 106,7
1) Допускается изготовление преобразователей с пределами измерений, выраженных в других единицах измерения давления, допущенных к применению в РФ. 2) Конкретные значения приведены в паспорте.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Выходной сигнал: - аналоговые, мА - аналоговые, В - цифровые	от 4 до 20 от 0 до 5 от 1 до 5 от 0 до10 интерфейс RS-485 c поддержкой протоколов ModBus
Напряжение питания постоянного тока, В	от 9 до 36
Номинальное напряжение питания, В	24
Масса, кг, не более:1) Без индикатора С индикатором	3,6 3,8
Габаритные размеры (ширинахвысотахдлина), мм, не более:	148 х 196 х130
Рабочие условия эксплуатации: температура окружающей среды, °С: атмосферное давление, кПа: относительная влажность окружающего воздуха, %, не более:	от -50 до +45 от 84 до 106,7 98
Степень защиты	IP 65
Нагрузочное сопротивление, не более:	500 Ом
1) Без монтажных частей и кронштейнов

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	12
Средняя наработка на отказ, ч, не менее	110000

Знак утверждения типа

наносится на титульный лист паспорта печатным методом.

Комплектность средства измерений

Таблица 5 - Комплектность средств измерений

Наименование	Обозначение	Количество
Преобразователь     разности давления	ПДД	1 шт.
Паспорт	НЦФА 406123.207ПС	1 экз.
Методика поверки	-	1 экз.( допускается поставлять 1 экз. на партию преобразователей
Руководство по эксплуатации	НЦФА.5070.000.00- 01 РЭ	1 экз.
Комплект монтажных частей	-	в соответствии с заказом
Монтажный кронштейн	-	в соответствии с заказом

Сведения о методиках (методах) измерений

приведены в разделе 1.5 «Устройство и работа» руководства по эксплуатации НЦФА.5070.000.00-01 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений разности давлений до 140⁵ Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 № 472;

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

ТУ-26.51.52.130-009-93388965-2025. Преобразователи разности давления ПДД. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Научно Производственный Центр МАНОМЕТР»

(ООО «НПЦ МАНОМЕТР») ИНН 1326196745

Юридический адрес: 430005, Республика Мордовия, г. Саранск, ул. Советская, строение 117/2, помещение 50

Телефон/факс: (834-2) 24-00-11/(834-2) 47-20-86

Web-сайт: www.manometr-npc.ru

E-mail: link@manometr-npc.ru

Изготовитель

Общество с ограниченной ответственностью «Научно Производственный Центр

МАНОМЕТР»

(ООО «НПЦ МАНОМЕТР»)

ИНН 1326196745

Адрес: 430005, Республика Мордовия, г. Саранск, ул. Советская, строение 117/2, помещение 50

Телефон/факс: (834-2) 24-00-11/(834-2) 47-20-86

Web-сайт: www.manometr-npc.ru

E-mail: link@manometr-npc.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 06 »    февраля 2026 Г. №     628

Лист № 1 Регистрационный № 97627-26                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители-индикаторы температуры и относительной влажности HDM/HSM

Назначение средства измерений

Измерители-индикаторы температуры и относительной влажности HDM/HSM (далее по тексту - измерители или приборы) предназначены для измерений температуры и относительной влажности окружающей воздушной среды в составе контрольноизмерительного оборудования мониторинга состояния высоковольтных преобразователей частоты (ВПЧ) с водяным охлаждением производства NANCAL Electric (Китай).

Описание средства измерений

Принцип действия приборов основан на измерении и преобразовании сигналов, поступающих от первичных датчиков температуры и относительной влажности в унифицированный выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА с наложенным на него частотно-модулированным сигналом стандарта HART.

Измерители-индикаторы температуры и относительной влажности HDM/HSM состоят из блока датчиков температуры и относительной влажности HSM исполнения HSM/PT-RH/HDM/HDM/-CL6-VTB-VTRH [LH3Z] (далее тексту - блок HSM) и блока индикации HDM исполнения HDM/HSM/2x4-20MA/12-42DC/9M [D3LCP] (блок HDM).

Конструктивно блок индикации HDM выполнен в металлическом корпусе цилиндрической формы, на лицевой панели которого расположены жидкокристаллический (ж/к) дисплей, который используется для индикации текущих значений измеряемых величин (температуры и относительной влажности) и/или расчетной величины (температура точки росы). Блок HSM подключается к блоку индикации HDM при помощи соединительного кабеля и обеспечивает измерение и передачу выходных сигналов от датчиков температуры и относительной влажности в цифровом формате в блок индикации HDM, который преобразовывает эти сигналы в аналоговые выходные сигналы силы постоянного тока в диапазоне от 4 до 20 мА, а также в сигналы для передачи по цифровому интерфейсу HART.

К измерителям-индикаторам температуры и относительной влажности HDM/HSM данного типа относятся измерители-индикаторы температуры и относительной влажности HDM/HSM с заводскими номерами: 2687815/2687905, 2687817/2687904, 2687814/2687822, 2687816/2687821, 2687813/2687902, 2687818/2687823, 2687812/2687901, 2678985/2687903, 2732668/2720791, 2732670/2728299, 2732667/2728300, 2732663/2728305, 2732669/2728306, 2732666/2728304, 2707238/2728303, 2733873/2732719.

Общий вид измерителей в сборе представлен на рисунке 1.

Общий вид измерителей с указанием места нанесения заводского номера представлен на рисунке 2.

Рисунок 1 - Общий вид измерителей в сборе

Место нанесения заводского номера

Рисунок 2 - Общий вид измерителей с указанием места нанесения заводского номера

Пломбирование измерителей не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на металлический шильдик, прикрепленный к корпусу блоков HDM и HSM. Конструкция измерителей не предусматривает возможность нанесения знака поверки на средство измерений.

Программное обеспечение

Измерители-индикаторы температуры и относительной влажности HDM/HSM имеют только встроенное, метрологически значимое программное обеспечение (ПО). Данное ПО устанавливается на фирме-изготовителе во время производственного цикла, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные программного обеспечения приведены в таблице 1.

Идентификационные данные встроенного ПО приведены в таблице 1.

аблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	HTZ
Номер версии (идентификационный номер) ПО	2.0
Цифровой идентификатор ПО	отсутствует

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики измерителей приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики
Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -40 до +110
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,5
Диапазон измерений относительной влажности, %	от 0 до 100
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды от +10 до +50 °С)	±5,0
Таблица 3 - Технические характеристики
Наименование характеристики	Значение
Диапазон показаний температуры точки росы, °С	от -45 до +100
Выходной сигнал, мА	от 4 до 20 (+ HART)
Напряжение питания постоянного тока, В	от 12 до 42
Габаритные размеры, мм - блок датчиков температуры и относительной влажности HSM (корпус) - блок индикации HDM (без монтажных элементов)	87,1x82,3 158x148x87
Габаритные размеры измерительных зондов блока HSM (диаметрхдлина монтажной части), мм: - зонд измерений температуры - зонд измерений относительной влажности	06,4x120,0 0(7,9...9,6)x135,0
Длина соединительного кабеля, м	9,0
Масса, кг: - блок индикации HDM - блок датчиков температуры и относительной влажности HSM	2,0 1,5
Рабочие условия эксплуатации: - температура окружающей среды, °С: - относительная влажность воздуха, %	от -40 до +85 до 95

Комплектность средства измерений

аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измеритель-индикатор температуры и относительной влажности	HDM/HSM	1 шт.
Паспорт (на русском языке)	-	1 экз.

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов».

Правообладатель

Фирма «Moore Industries International Inc.», США

Адрес: 16650 Schoenborn Street North Hills, California 91343-6196, U.S.A Телефон/факс: (818) 894-7111 / (818) 891-2816

Web-сайт: www.miinet.com

E-mail: info@miinet.com

Изготовитель

Фирма «Moore Industries International Inc.», США

Адрес: 16650 Schoenborn Street North Hills, California 91343-6196, U.S.A Телефон/факс: (818) 894-7111 / (818) 891-2816

Web-сайт: www.miinet.com

E-mail: info@miinet.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

¹

Примечание:

²

При отсутствии в обозначении исполнения отдельных позиций, последующие позиции сдвигаются влево.

---
