МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

№ ^2

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях  (правообладателях)

утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « _2 »     фавраля   2026 г. №   222

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

«Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь») ИНН 5261004288 Юридический адрес 603009, Россия, г. Нижний Новгород, проспект Гагарина, д. 109, офис 509 Почтовый адрес: 603137, Россия, г. Нижний Новгород, а/я 61 Тел./факс: (831) 465-50-12

Е-mail: rpis@mail.ru

«Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь») ИНН 5261004288 Юридический адрес: 603009, г. Нижний Новгород, пр. Гагарина, д. 168, офис 405 Телефон (факс): (831) 466-17-77

Web-сайт: rpis. ru Е-mail: rpis@mail.ru

Регистрационный № 84193-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцепы-цистерны ФоксТанк-ППЦ (далее - ППЦ) предназначены для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.

Принцип действия ППЦ основан на заполнении их жидкостями до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

ППЦ состоят из стальной или алюминиевой сварной цистерны, с утеплением или без утепления, постоянного или переменного сечения, имеющей в поперечном сечении круглую, эллиптическую или чемоданообразную форму, установленной на 2-х, 3-х или 4-х осном шасси. ППЦ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы с установленным указателем уровня налива из металлического уголка. В зависимости от места расположения указателя уровня налива цистерна может быть оборудована компенсационным коробом для предотвращения перелива жидкости в следствии объемного расширения из-за изменения температуры.

Технологическое оборудование предназначено для операций   налива-слива

нефтепродуктов и включает в себя:

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие;

  - насос по дополнительному заказу. модификации

  ППЦ имеют

  ФоксТанк-ППЦ-190.(С/А), ФоксТанк-ППЦ-205.(С/А), ФоксТанк-ППЦ-220.(С/А), ФоксТанк-ППЦ-235.(С/А), ФоксТанк-ППЦ-250.(С/А), ФоксТанк-ППЦ-265.(С/А), ФоксТанк-ППЦ-280.(С/А), ФоксТанк-ППЦ-295.(С/А), ФоксТанк-ППЦ-310.(С/А), ФоксТанк-ППЦ-325.(С/А), ФоксТанк-ППЦ-340.(С/А),

  ФоксТанк-ППЦ-180.(С/А),

  ФоксТанк-ППЦ-195.(С/А),

  ФоксТанк-ППЦ-210.(С/А),

  ФоксТанк-ППЦ-225.(С/А),

  ФоксТанк-ППЦ-240.(С/А),

  ФоксТанк-ППЦ-255.(С/А),

  ФоксТанк-ППЦ-270.(С/А),

  ФоксТанк-ППЦ-285.(С/А),

  ФоксТанк-ППЦ-300.(С/А),

  ФоксТанк-ППЦ-315.(С/А),

  ФоксТанк-ППЦ-330.(С/А),

  ФоксТанк-ППЦ-345.(С/А),

  ФоксТанк-ППЦ-185.(С/А),

  ФоксТанк-ППЦ-200.(С/А),

  ФоксТанк-ППЦ-215.(С/А),

  ФоксТанк-ППЦ-230.(С/А),

  ФоксТанк-ППЦ-245.(С/А),

  ФоксТанк-ППЦ-260.(С/А),

  ФоксТанк-ППЦ-275.(С/А),

  ФоксТанк-ППЦ-290.(С/А),

  ФоксТанк-ППЦ-305.(С/А),

  ФоксТанк-ППЦ-320.(С/А),

  ФоксТанк-ППЦ-335.(С/А),

  ФоксТанк-ППЦ-350.(С/А),

  ФоксТанк-ППЦ-360.(С/А),

  ФоксТанк-ППЦ-375.(С/А),

  ФоксТанк-ППЦ-390.(С/А),

  ФоксТанк-ППЦ-405.(С/А),

  ФоксТанк-ППЦ-420.(С/А),

  ФоксТанк-ППЦ-435.(С/А),

  ФоксТанк-ППЦ-365.(С/А),

  ФоксТанк-ППЦ-380.(С/А),

  ФоксТанк-ППЦ-395.(С/А),

  ФоксТанк-ППЦ-410.(С/А),

  ФоксТанк-ППЦ-425.(С/А),

  ФоксТанк-ППЦ-440.(С/А),

ФоксТанк-ППЦ-355.(С/А), ФоксТанк-ППЦ-370.(С/А), ФоксТанк-ППЦ-385.(С/А),

ФоксТанк-ППЦ-400.(С/А), ФоксТанк-ППЦ-415.(С/А),

ФоксТанк-ППЦ-430.(С/А),

ФоксТанк-ППЦ-445.(С/А), ФоксТанк-ППЦ-450.(С/А), которые отличаются геометрическими размерами и номинальной вместимостью. ППЦ имеют модификацию А и С которые отличаются материалом исполнения цистерны (А - алюминиевые сплавы, С - сталь). Заводские (серийные) номера наносятся на информационную табличку в виде буквенно-цифровых обозначений ударным методом.

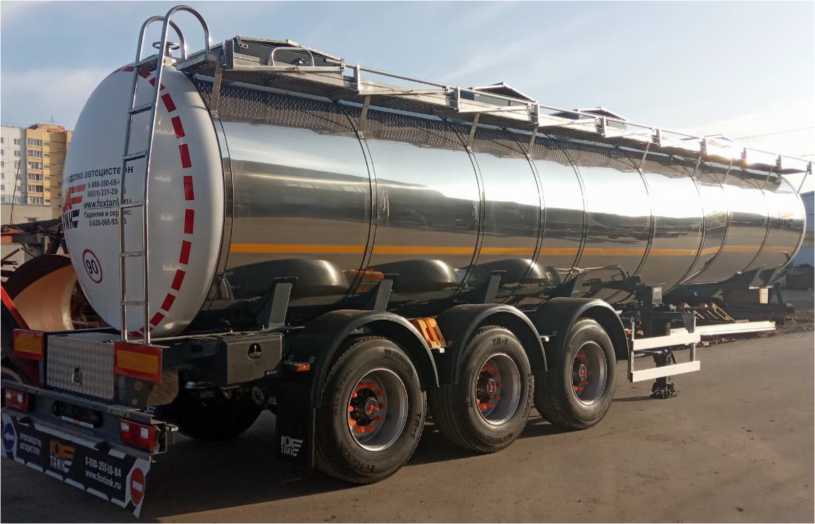

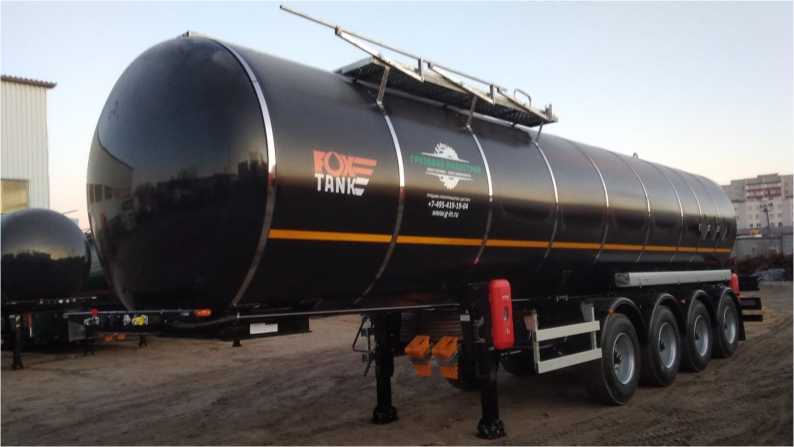

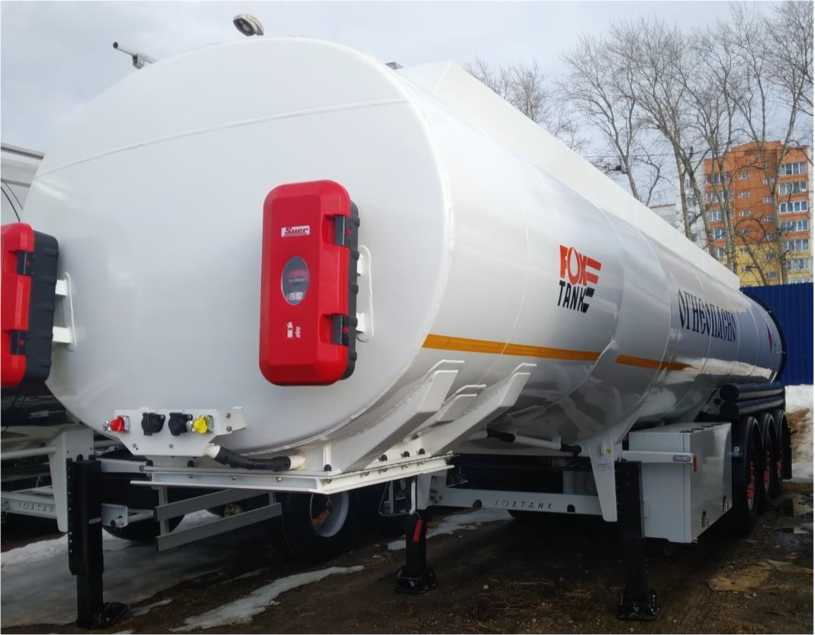

Общие виды ППЦ представлены на рисунках 1-8.

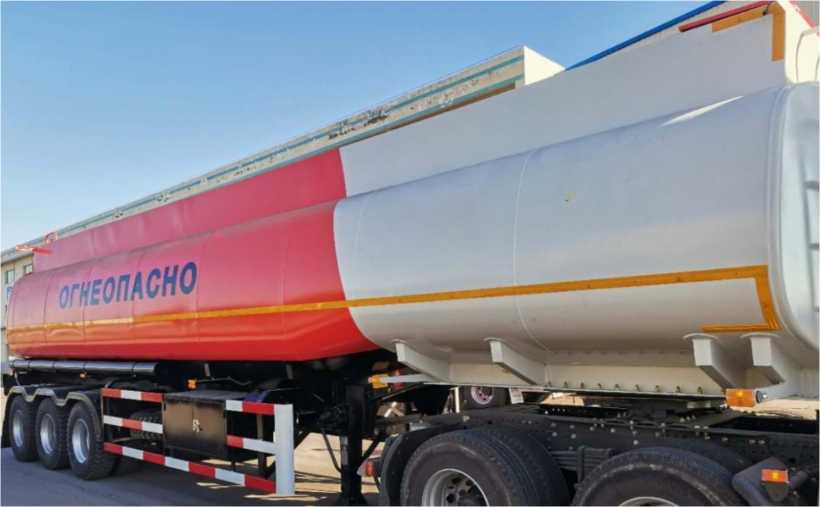

Рисунок 1 - Общий вид ШШ, ФоксТанк-ППЦ-320.А

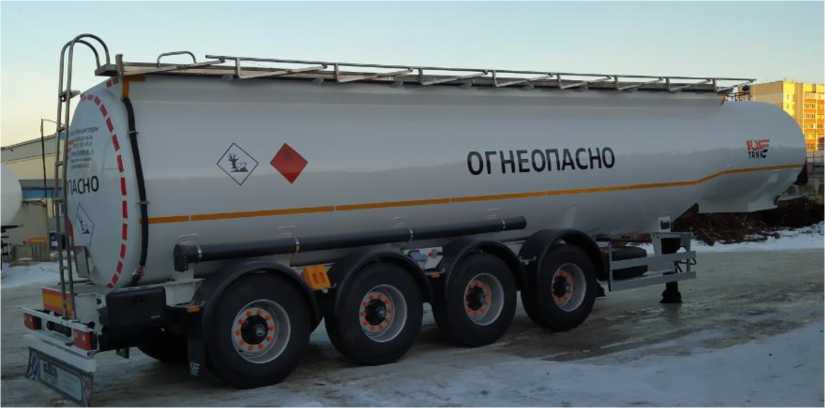

Рисунок 2 - Общий вид ШШ, ФоксТанк-ППЦ-450.С

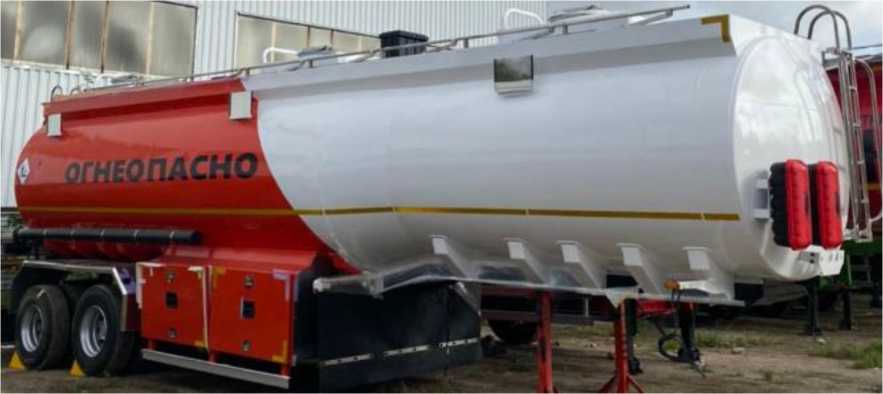

Рисунок 3 - Общий вид полуприцепа-цистерны ФоксТанк-ППЦ-300.С

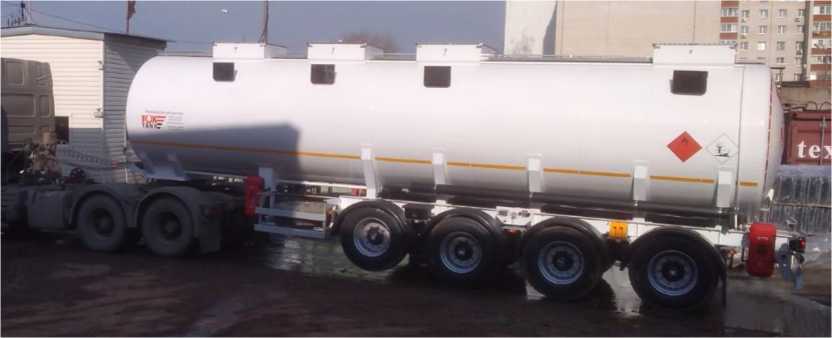

Рисунок 4 - Общий вид полуприцепа-цистерны ФоксТанк-ППЦ-320.С

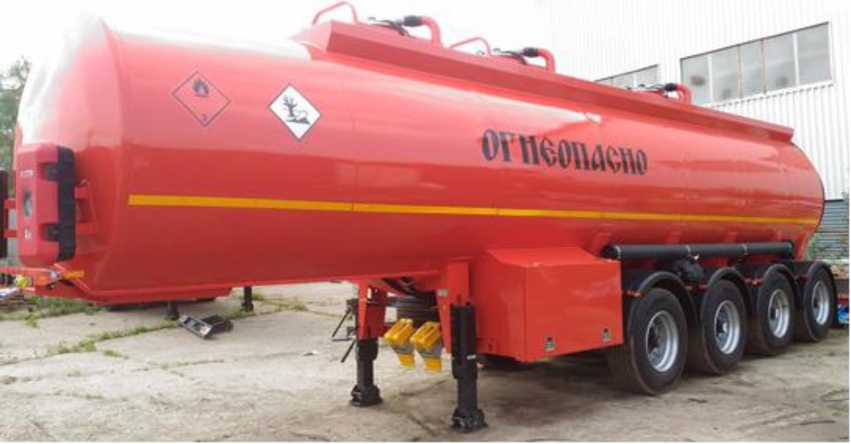

Рисунок 5 - Общий вид полуприцепа-цистерны ФоксТанк-ППЦ-345.С

Рисунок 6 - Общий вид полуприцепа-цистерны ФоксТанк-ППЦ-250.С

Рисунок 7 - Общий вид полуприцепа-цистерны ФоксТанк-ППЦ-425.С

Рисунок 8 - Общий вид полуприцепа-цистерны ФоксТанк-ППЦ-410.С

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлена на рисунках 9 и 10.

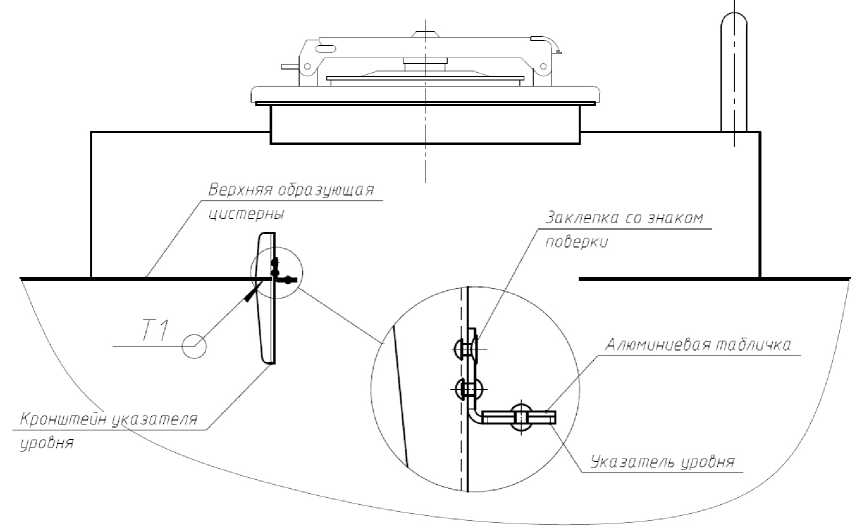

Рисунок 9 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку при наличии компенсационного короба

Закупка со знаком поберки

Верхняя образующая

цистерны

Кронштейн указателя

уробня

Алюминиебая табличка

Указатель уробня

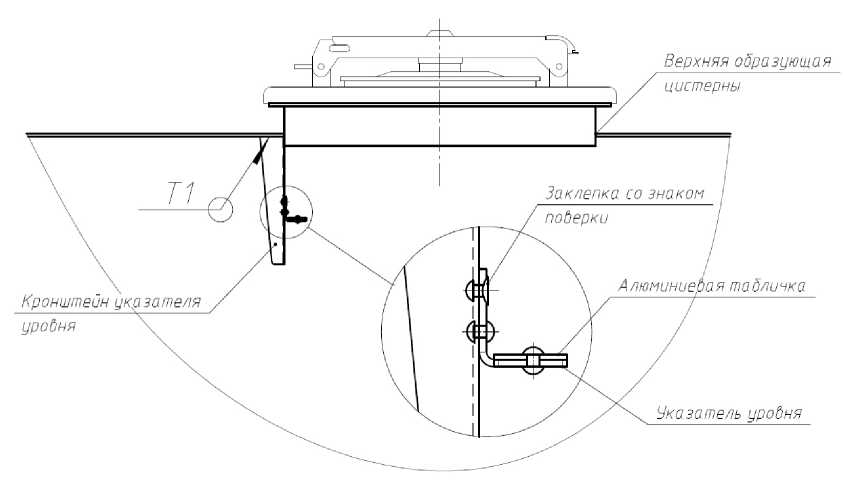

Рисунок 10 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку без компенсационного короба.

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Метрологические характеристики

Таблица 6 - Метрологические характеристики

Таблица 7 - Метрологические характеристики

Таблица 8 - Метрологические характеристики

Таблица 9 - Метрологические характеристики

Таблица 10 - Метрологические характеристики

Таблица 11 - Метрологические характеристики

Таблица 12 - Метрологические характеристики

Таблица 13 - Метрологические характеристики

Таблица 14 - Метрологические характеристики

Таблица 15 - Метрологические характеристики

Таблица 16 - Основные технические характеристики

Таблица 17 - Основные технические характеристики

Таблица 18 - Основные технические характеристики

Таблица 19 - Основные технические характеристики

Таблица 20 - Основные технические характеристики

Таблица 21 - Основные технические характеристики

Таблица 22 - Основные технические характеристики

Таблица 23 - Основные технические характеристики

Таблица 24 - Основные технические характеристики

Таблица 25 - Основные технические характеристики

Таблица 26 - Основные технические характеристики

Таблица 27 - Основные технические характеристики

Таблица 28 - Основные технические характеристики

Таблица 29 - Основные технические характеристики

Таблица 30 - Основные технические характеристики

Таблица 31 - Основные технические характеристики

Таблица 32 - Основные технические характеристики

Таблица 33 - Основные технические характеристики

Таблица 34 - Основные технические характеристики

* с утеплением увеличение снаряжённой массы не более чем на 1000 кг.

Таблица 35 - Основные технические характеристики

наносится на маркировочную табличку методом гравировки и на титульный лист руководства по эксплуатации и формуляра печатным способом.

Комплектность средства измерений

Таблица 36 - Комплектность средства измерений

приведены в формуляре (паспорт-формуляр) в разделе 5.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (Часть 3)

ТУ 4525-028-62239059-2020 Полуприцепы-цистерны ФоксТанк-ППЦ. Технические условия

Общество с ограниченной ответственностью «ФоксТанк Моторс»

(ООО «ФоксТанк Моторс»)

ИНН 5261068651

Юридический адрес: 603000, Нижегородская обл., Г.О. город Нижний Новгород, г. Нижний Новгород, наб. Верхне-Волжская, д. 2А, кв. 36

Адрес места осуществления деятельности: 607686, Российская Федерация, Нижегородская обл., муниципальный р-н Кстовский, сп. Ройкинский сельсовет, п. Селекционной Станции сельский, кв-л Промзона, ул. Заводская, д. 1

Телефон/факс: +7(831)216-07-53 / +7(831)216-07-53

E-mail: sales@foxtank.ru

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Лист № 1 Регистрационный № 82430-21                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Расходомеры ультразвуковые ПИР RG(F) (далее - расходомеры), предназначены для измерений объемного расхода, объема (массы) газа и жидкости, протекающих по трубопроводу.

Описание средства измерений

В состав расходомера входят электронный блок и накладные ультразвуковые преобразователи.

Расходомеры обеспечивают два режима измерений: время-импульсный и допплеровский.

Время-импульсный режим измерений расходомера основан на измерении времени прохождения ультразвуковых импульсов по направлению движения жидкости (газа) и против него. Разность этих времен пропорциональна средней скорости движения жидкости (газа) по трубопроводу. На основании данных о месте установки расходомера и измеряемой среды (внутреннего диаметра трубопровода, температуры измеряемой среды и т.д.) определяется расход и количество жидкости (газа).

Допплеровский режим базируется на обработке отраженного ультразвукового сигнала от взвешенных в жидкости частиц или пузырьков газа. Этот режим используется, когда время-импульсный режим не может быть использован из-за низкой звукопроводимости жидкости, вызванной высокой концентрацией взвешенных частиц. Переключение между режимами осуществляется вручную или автоматически.

Расходомеры изготавливаются в следующих моделях: ПИР RG(F)721, ПИР RG(F)809.

Знак «G» в названии модели означает расходомер, измеряющий расход газа, «F» - расход жидкости.

Электронный блок предназначен для формирования управляющих команд и обработки полученной информации по заданным алгоритмам, визуализации результатов измерений.

В зависимости от модификации электронный блок может иметь входные измерительные каналы токовые и потенциальные для подключения первичных преобразователей температуры и давления, а также измерительные входные каналы для подключения термометров сопротивления номиналом Pt100/Pt1000 по четырехпроводной схеме. В зависимости от модификации электронный блок может иметь импульсный, токовый, потенциальный и частотный выходы для передачи результатов измерений во внешние устройства (модуль ввода/вывода поставляется по заказу). Электронный блок в зависимости от заказа может быть снабжен интерфейсом RS232, RS485, Ethernet или портом USB для передачи результатов измерений на ЭВМ или программирования электронного блока, и жидкокристаллическим дисплеем для отображения результатов измерений и программируемых параметров.

Дополнительными возможностями расходомера являются:

- измерение толщины стенок трубопровода;

- приведение расхода и объема газа к стандартным условиям, при условии подключения к электронному блоку преобразователей температуры, давления, вводе в электронный блок значения коэффициента сжимаемости.

Электрическое питание расходомера осуществляется от источника переменного тока или постоянного тока.

Ультразвуковые преобразователи предназначены для генерирования и приема ультразвуковых импульсов, и устанавливаются с помощью специальных приспособлений снаружи трубопровода.

К электронному блоку могут быть подключены одновременно две пары ультразвуковых преобразователей и измерения при этом могут осуществляться на двух трубопроводах одновременно.

Расходомеры изготавливаются в стационарном исполнении и взрывозащищенном исполнении.

Внешний вид расходомеров приведен на рисунке 1. Место для нанесения знака утверждения типа Российской Федерации показано на рисунке 1. Места клеймения и пломбирования показаны на рисунке 2.

ПИР RG(F) 721

ПИР RG(F) 809

Рисунок 1 - Внешний вид расходомеров

Место для нанесения знака утверждения типа

ПИР RG(F) 721

ПИР RG(F) 809

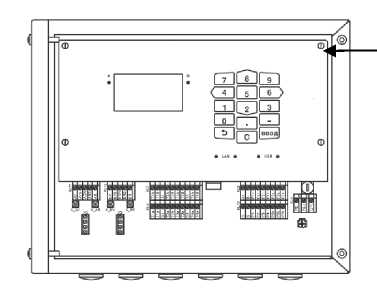

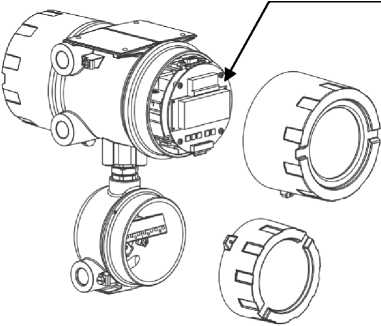

Место нанесения знака поверки в виде клейма-наклейки под крышкой блока электроники расходомера

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией аппаратной части прибора. Внесение изменений в данные, содержащие результаты измерений функционально невозможно. Класс защиты от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики Основные технические и метрологические характеристики расходомеров приведены в таблице 2,3.

Таблица 2 - Метрологические характеристики______________________________________

Таблица 3 - Технические характеристики.

Продолжение таблицы 3

Таблица 4 - Диапазоны скоростей потока газа при измерении объемного расхода в рабочих условиях (м/с)*⁾________________________________________________________________________________

^*) в зависимости от типа ультразвуковых преобразователей.

Таблица 5 - Диапазоны скоростей потока жидкости при измерении объемного расхода в рабочих условиях (м/с)*⁾________________________________________________________________

^*) в зависимости от типа ультразвуковых преобразователей.

наносится на титульные листы эксплуатационной документации типографским способом и на шильдик расходомеров методом трафаретной печати.

Комплектность средства измерений представлена в таблице 6.

Таблица 6 - Комплектность средства измерений.

П Продолжение таблицы 6

Сведения о методиках (методах) измерений

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (Приказ Федерального агентства по техническому регулированию и метрологии от 26.07.2018 № 430-ст)

Государственная поверочная схема для средств измерений объемного и массового расходов газа (Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2825)

ТУ 4213-001-62730714-09 Расходомеры ультразвуковые ПИР. Технические условия

Правообладатель

Общество с ограниченной ответственностью «Технологии ПИР»

(ООО «Технологии ПИР»)

Юридический адрес: 121059, г. Москва, вн.тер.г. Муниципальный округ Дорогомилово, наб. Бережковская, д. 16А, стр. 3

Общество с ограниченной ответственностью «Технологии ПИР»

(ООО «Технологии ПИР»)

Юридический адрес: 121059, г. Москва, вн.тер.г. Муниципальный округ Дорогомилово, наб. Бережковская, д. 16А, стр. 3

Адрес места осуществления деятельности: 141980, Московская обл., г. Дубна, ул. Университетская, д.11, стр.14

Тел. +7 (495) 280 80 24

Факс + 7 (495) 280 80 24

Е-mail: info@pirtech.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7А

Тел. (843) 272-70-62. Факс (843) 272-00-32

E-mail: office@vniir.org

Регистрационный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310592

Регистрационный № 46796-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибратор напряжения переменного тока широкополосный Н5-6/1 (далее - калибратор) предназначен для воспроизведения среднеквадратических значений напряжения переменного тока синусоидальной формы на согласованной нагрузке 50 Ом в диапазоне частот от 10 Гц до 1500 МГц и уровнях напряжения от 1 мВ до 3 В. На частоте 1500 МГц верхний предел напряжения ограничен значением 1 В.

Принцип действия калибратора основан на калибровке напряжения в реперных точках 3 В и 0,3 В с последующими масштабными преобразованиями в диапазоне от 3 В до 1 мВ.

Калибратор представляет собой аппаратный настольный блок с управлением от персонального компьютера (ПК). Аппаратный блок содержит электронно-управляемые по частоте и уровню генераторы гармонический колебаний, частотомер, средства калибровки, устройства управления со средствами ввода и вывода информации на ПК.

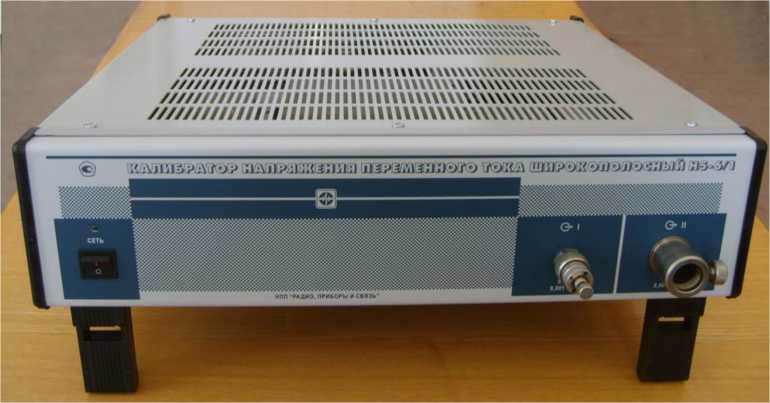

Внешний вид калибратора напряжения переменного тока широкополосного Н5-6/1 (без ПК) представлен на рисунке 1.

Рисунок 1 - Внешний вид калибратора напряжения переменного тока широкополосного

Н5-6/1 (без ПК)

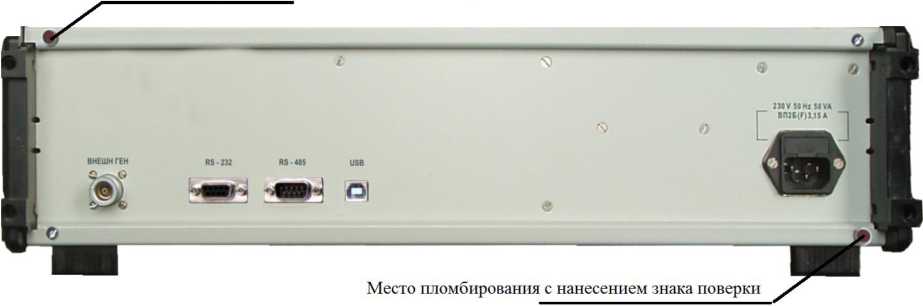

Схема пломбирования калибратора от несанкционированного доступа приведена на рисунке 2. Пломбирование калибратора производится с нанесением знака поверки давлением на специальную мастику.

Место пломбирования с нанесением знака поверки

Рисунок 2 - Схема пломбирования от несанкционированного доступа

имеет структуру с разделением на метрологически значимую и метрологически не значимую части. В состав метрологически значимой части программного обеспечения входят:

• - библиотека программного обеспечения ПК - Н5-6_1.бИ;

• - ActiveX - компонент MODBUS-подобного протокола связи ПК и прибора -chvComm.ocx;

ActiveX - компонент диалога настройки и базовых функций журнала событий для протокола связи ПК и прибора - chvLink.ocx;

Ввод, вывод, обработка, хранение и отображение информации, реализация алгоритмов калибровки, математическая обработка результатов измерений выполняются с помощью ПК.

Программное обеспечение ПК работает под управлением операционных систем Windows 95/98/2000/XP/Vista/7.

Программное обеспечение в памяти встроенного в прибор устройства управления (контроллера).

Идентификационные данные программного обеспечения калибратора приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Защита программного обеспечения контроллера от преднамеренного и непреднамеренного изменения состоит в следующем:

- без нарушения целостности конструкции прибора и заводских пломб невозможно удаление или замена запоминающего устройства или самого контроллера.

- доступ к калибровочным или регулировочным коэффициентам защищен паролями двух уровней (первый уровень - защищен доступ к диалоговым окнам настройки коэффициентов, второй уровень - защищен канал связи с контроллером). Задать соответствующие пароли можно в диалоговом окне ПО ПК, которое открывается через меню «Сервис - Регулировка - Заводской пароль».

Метрологические и технические характеристики

• 1 Номинальное значение частот сигналов 10 Гц; 20 Гц; 1 кГц; 10 кГц; 100 кГц; 1000 кГц; 10 МГц; 30 МГц; 50 МГц; 100 МГц; 300 МГц; 600 МГц; 800 МГц; 1000 МГц и 1500 МГц.

• 2 Диапазон воспроизводимых среднеквадратических значений напряжения от 1 мВ до 3 В (на частоте 1500 МГц до 1В).

• 3 Пределы допускаемой основной относительной погрешности воспроизведения напряжения в нормальных условиях эксплуатации калибратора не превышают значений, указанных в таблице 2.

Таблица 2

П Продолжение таблицы 2

где A=Uk/Ux; Ux, Uk - соответственно воспроизводимое и конечное (соответствующее верхнему пределу в диапазоне) значения напряжений.

Пределы допускаемой основной относительной погрешности воспроизведения переменного напряжения Здоп при применении калибратора в качестве рабочего эталона 1-го разряда приведены в таблице 3.

Таблица 3

• 4 Пределы допускаемой дополнительной погрешности воспроизведения напряжения при установке отклонения ±0,02^ на частотах до 100 МГц включительно и ±0,03^ на частотах свыше 100 МГц, где S, - установленное значение отклонения, в процентах.

• 5 Пределы допускаемой дополнительной погрешности воспроизведения напряжения, обусловленной отклонением температуры окружающего воздуха от нормальной, не превышают половины пределов допускаемой основной погрешности.

• 6 Коэффициент гармоник выходного напряжения калибратора не превышает значений, указанных в таблице 4.

аблица 4

• 7 Перестройка частоты выходного напряжения калибратора возможна в пределах значений, указанных в таблице 5.

Таблица 5

- температура окружающего воздуха:

• 13 Масса, кг, не более                                                     9.

• 14 Питание осуществляется напряжением переменного тока

напряжение, В                                                230±23;

частота, Гц                                                          50±0,5.

• 15 Потребляемая мощность, В^А, не более                                50.

• 16 Средняя наработка на отказ, ч, не менее                                10000.

Нормальные условия эксплуатации калибратора в качестве рабочего эталона 1-го разряда соответствуют ГОСТ 22261-94 с пределом температур окружающей среды (20±5) °С.

Знак утверждения типа наносится на титульный лист руководства по эксплуатации РПИС.411734.007-01 РЭ типографским способом и на лицевой панели калибратора методом шелкографии.

Комплектность средства измерений

В комплект поставки входят:

Калибратор напряжения переменного тока широкополосный - Н5-6/1    1 шт.

• - Кабель соединительный ВЧ                                     1 шт.

• - Кабель RS-232                                                1 шт.

• - Шнур соединительный (сетевой)                                 ^1 шт.

• - Переходы                                                    2 шт.

• - Руководство по эксплуатации РПИС.411734.007-01 РЭ              1 шт.

• - Программное обеспечение Н5-6/1 на CD-R                        1 шт.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации РПИС.411734.007-01 РЭ.

Нормативные и технические документы, устанавливающие требования к калибраторам напряжения переменного тока широкополосным Н5-6/1

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140^-2 до 2 10⁹ Гц»

РПИС.411734.007-01 ТУ «Калибратор напряжения переменного тока широкополосный Н5-6/1. Технические условия»

МП-2201-0019-2011 «Калибратор напряжения переменного тока широкополосный Н5-6/1. Методика поверки»

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Радио, приборы и связь»

(ООО «НПП «Радио, приборы и связь»)

ИНН 5261004288

Юридический адрес: 603009, г. Нижний Новгород, пр. Гагарина, д. 168, офис 405 Телефон (факс): (831) 466-17-77

Web-сайт: rpis. ru

Е-mail: rpis@mail.ru

Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д. И. Менделеева»

(ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»)

Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, 19

Тел. (812) 251-76-01, факс (812) 713-01-14

Е-mail: info@vniim.ru, http://www. vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
