№249 от 13.02.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747424
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 249 от 13.02.2026
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
13 февраля 2026 г.
249
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота
Федерального агентства по техническому регулированию и метрологии
Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027
Е.Р. Лазаренко
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 13 » феереля 2026 Г. № 249
Лист № 1
Всего листов 11
Регистрационный № 71633-18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчётчики Т34М Назначение средства измеренийТеплосчётчики Т34М предназначены для измерений тепловой энергии, количества и параметров теплоносителя в системах водяного теплоснабжения, а также для хранения, отображения и передачи результатов измерений.
Описание средства измеренийПринцип действия теплосчётчиков основан на преобразовании тепловычислителем сигналов, поступающих от измерительных преобразователей (расхода, объёма, температуры, давления), в значения соответствующих физических величин и последующем вычислении тепловой энергии и количества теплоносителя на основании установленных алгоритмов.
Теплосчётчики являются комбинированными средствами измерений, состоящими из функциональных блоков (составных частей) - средств измерений утверждённых типов:
-
- тепловычислителя ТВ7, обеспечивающего измерение тепловой энергии и количества теплоносителя в одной, двух или трёх открытых и/или закрытых системах теплоснабжения;
-
- электромагнитных, ультразвуковых, вихревых, тахометрических или основанных на иных физических принципах преобразователей расхода;
-
- термопреобразователей сопротивления и их комплектов;
-
- преобразователей давления.
В составе теплосчётчиков могут использоваться в любом сочетании средства измерений, указанные в таблице 1. Конкретный состав теплосчётчика определяется проектной документацией узла учёта тепловой энергии и приводится в паспорте теплосчётчика.
Таблица 1 - Составные части теплосчётчиков Т34М
|
Составная часть |
Тип средства измерений |
Регистрационный номер |
|
Тепловычисли- тели |
Тепловычислители ТВ7 |
67815-17 |
|
Преобразователи расхода, расходомеры, счётчики |
Расходомеры-счётчики электромагнитные ПИТЕРФЛОУ |
66324-16 |
|
Расходомеры-счётчики электромагнитные Питерфлоу Т |
83188-21 | |
|
Преобразователи расхода электромагнитные ПРЭМ |
76327-19 | |
|
Преобразователи расхода электромагнитные ЭМИР-ПРАМЕР-550 |
27104-08 | |
|
Преобразователи расхода электромагнитные Мастерфлоу |
73383-18 | |
|
Расходомеры-счётчики электромагнитные ВЗЛЕТ ЭР |
20293-10 |
|
Составная часть |
Тип средства измерений |
Регистрационный номер |
|
Расходомеры-счётчики электромагнитные ВЗЛЕТ ЭР мод. Лайт М |
52856-13 | |
|
Счётчики-расходомеры электромагнитные РМ-5 |
20699-11 | |
|
Расходомеры-счётчики электромагнитные РСМ-05.03, РСМ-05.05, РСМ-05.07 |
57470-14 | |
|
Расходомеры-счетчики электромагнитные РСМ-05 модификации РСМ-05.03, РСМ-05.05, РСМ-05.07 |
48755-11 | |
|
Расходомеры-счётчики электромагнитные РСЦ |
71286-18 | |
|
Расходомеры-счётчики электромагнитные КАРАТ-551 |
54265-13 | |
|
Расходомеры-счётчики электромагнитные КАРАТ-551М |
73759-19 | |
|
Расходомеры-счётчики электромагнитные Омега-Р |
23463-07 | |
|
Расходомеры-счётчики электромагнитные ЭМР |
51448-12 | |
|
Расходомеры-счётчики электромагнитные ВИРС-М |
84820-22 | |
|
Преобразовате- |
Расходомеры-счётчики холодной и горячей воды ВСЭ М |
77753-20 |
|
ли расхода, расходомеры, |
Расходомеры-счётчики электромагнитные OPTIFLUX |
70495-18 |
|
счётчики |
Счётчики-расходомеры электромагнитные ADMAG (модификации AXF, AXR, CA, AXW) |
59435-14 |
|
Расходомеры электромагнитные Promag (модификации Promag 300, Promag 500) |
67922-17 | |
|
Расходомеры жидкости ультразвуковые двухканальные УРЖ2КМ |
23363-12 | |
|
Расходомеры УРЖ2КМ модель 3 |
62890-15 | |
|
Преобразователи расхода ультразвуковые SonoSensor 30 |
70672-18 | |
|
Счётчики тепловой энергии и воды ULTRAHEAT Т |
51439-12 | |
|
Расходомеры-счётчики жидкости ультразвуковые КАРАТ |
44424-10 | |
|
Расходомеры-счётчики жидкости ультразвуковые КАРАТ-520 |
44424-12 | |
|
Расходомеры-счётчики ультразвуковые РУС-1 |
24105-11 | |
|
Расходомеры-счётчики ультразвуковые ВЗЛЕТ МР |
28363-14 | |
|
Расходомеры-счётчики жидкости ультразвуковые US-800 |
21142-11 |
|
Составная часть |
Тип средства измерений |
Регистрационный номер |
|
Преобразователи расхода, расходомеры, счётчики |
Счётчики ультразвуковые ВИРС-У |
84821-22 |
|
Счётчики воды ультразвуковые Пульсар |
74995-19 | |
|
Расходомеры-счётчики жидкости ультразвуковые OPTISONIC |
80128-20 | |
|
Преобразователи расхода вихревые электромагнитные ВЭПС |
14646-05 | |
|
Преобразователи расхода вихревые электромагнитные ВЭПС-Р |
61872-15 | |
|
Преобразователи расхода вихревые ВПС |
78168-20 | |
|
Преобразователи расхода вихреакустические Метран-300ПР |
16098-09 | |
|
Преобразователи расхода вихревые ЭМИС-ВИХРЬ 200 (ЭВ-200) |
42775-14 | |
|
Расходомеры-счётчики вихревые объёмные YEWFLO DY |
17675-09 | |
|
Счётчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ |
51794-12 | |
|
Счётчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН |
61402-15 | |
|
Счётчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН |
61401-15 | |
|
Счётчики холодной и горячей воды ВСХН, ВСХНд, ВСГН, ВСТН |
40606-09 | |
|
Счётчики крыльчатые холодной и горячей воды СКБ |
26343-08 | |
|
Счётчики холодной воды и горячей воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д), СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д) |
16078-13 | |
|
Счётчики холодной и горячей воды MT50 QN, MST50 QN, M-T90 QN, MT50 QN-Т |
23554-08 | |
|
Счётчики холодной и горячей воды M-T150 QN |
23553-02 | |
|
Счётчики воды одноструйные Пульсар |
63458-16 | |
|
Счётчики воды многоструйные Пульсар М, Пульсар ММ |
56351-14 | |
|
Счётчики воды электронные Пульсар |
77346-20 | |
|
Счётчики воды турбинные Пульсар |
75446-19 | |
|
Счётчики холодной и горячей воды Декаст |
77560-20 |
|
Составная часть |
Тип средства измерений |
Регистрационный номер |
|
Термопреобразователи сопротивления |
Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р |
46155-10 |
|
Термометры сопротивления из платины технические ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15 |
39144-08 | |
|
Термопреобразователи сопротивления платиновые ТСП-Н |
38959-17 | |
|
Термопреобразователи сопротивления платиновые ТСП, ТСП-К |
65539-16 | |
|
Термометры сопротивления ТЭМ-100 |
40592-09 | |
|
Термопреобразователи сопротивления из платины и меди и их чувствительные элементы ТС и ЧЭ |
58808-14 | |
|
Термопреобразователи сопротивления ТС-Б |
72995-20 | |
|
Термопреобразователи сопротивления ВЗЛЕТ ТПС |
21278-11 | |
|
Термопреобразователи сопротивления ТСМ 319М, ТСП 319П, ТСМ 320М, ТСП 320П, ТСМ 321М, ТСП 321П, ТСМ 322М, ТСП 322П, ТСМ 323М, ТСП 323П |
60967-15 | |
|
Термопреобразователи сопротивления платиновые ТЭСМА |
52981-13 | |
|
Термопреобразователи сопротивления платиновые ТСПТВХ |
33995-07 | |
|
Термопреобразователи сопротивления ТПС |
71718-18 | |
|
Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 |
46156-10 | |
|
Комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1 |
39145-08 | |
|
Комплекты термопреобразователей сопротивления КТСП-Н |
38878-17 | |
|
Комплекты термометров сопротивления ТЭМ-110 |
40593-09 | |
|
Комплекты термопреобразователей сопротивления платиновых КТС-Б |
43096-20 | |
|
Комплекты термопреобразователей сопротивления платиновых КТСПТВХ-В |
24204-03 | |
|
Комплекты термометров сопротивления платиновых КТСП |
45368-10 |
|
Составная часть |
Тип средства измерений |
Регистрационный номер |
|
Преобразовате ли давления |
Преобразователи давления измерительные СДВ |
28313-11 |
|
Преобразователи давления ПДТВХ-1 |
43646-10 | |
|
Преобразователи давления измерительные НТ |
26817-18 | |
|
Датчики давления малогабаритные КОРУНД |
47336-16 | |
|
Преобразователи избыточного давления ПД-Р |
40260-11 | |
|
Преобразователи давления измерительные Сапфир-22МПС |
66504-17 | |
|
Преобразователи давления измерительные MBS 3300, MBS 3350, MBS 4003 |
56237-14 | |
|
Преобразователи давления измерительные MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS 3200, MBS 3250, MBS 4510 |
61533-15 | |
|
Датчики избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ |
55928-13 | |
|
Датчики давления МТ101 |
32239-12 | |
|
Преобразователи давления измерительные DMP, DMD, DS, DMK, ХАСТ, DM, DPS, HMP, HU |
75925-19 | |
|
Преобразователи давления измерительные LMP, LMK |
75926-19 | |
|
Датчики давления VMP |
67675-17 | |
|
Датчики давления Метран-150 |
32854-13 | |
|
Датчики давления Метран-75 |
48186-11 | |
|
Преобразователи давления измерительные ОВЕН ПД100И |
56246-14 | |
|
Датчики давления МИДА-13П |
17636-17 | |
|
Преобразователи давления измерительные АИР-20/М2 |
63044-16 | |
|
Преобразователи давления измерительные EJA-E моделей EJA110E, EJA430E, EJA510E, EJA530E |
66959-17 |
Теплосчётчики обеспечивают отображение на встроенном табло тепловычислителя ТВ7 и посредством интерфейсов USB, RS232, RS485, Ethernet, Mbus на внешнем устройстве следующих параметров:
- текущих, часовых, суточных, месячных, итоговых на конец каждых суток и нарастающим итогом показаний количества теплоты (тепловой энергии), тепловой мощности, массы, объёма, объёмного и массового расхода, температуры, разности температур, давления, времени работы (счёта и отсутствия счёта количества теплоты);
- текущего времени и даты, идентификационных данных встроенного программного обеспечения, контрольной суммы калибровочных коэффициентов, параметров настройки;
- диагностической и служебной информации от расходомеров Питерфлоу и устройств телеметрии и сигнализации.
Хранение архивной, итоговой информации и параметров настройки осуществляется в энергонезависимой памяти тепловычислителя. Архив рассчитан на ретроспективу не менее 1440 записей (60 суток) - часовой архив, 200 записей - суточный и итоговый архивы, 60 записей - месячный архив. Передача архивной информации обеспечивается использованием интерфейсов и внешних GSM- и GPRS-модемов. Для считывания и сохранения (переноса на внешние устройства) информации может использоваться пульт переноса данных USB-ППД и SD-карта.
Общий вид теплосчётчиков приведён на рисунках 1, 2. Заводской номер теплосчётчика определяется заводским номером тепловычислителя ТВ7, нанесённым печатным способом на самоклеящуюся этикетку в числовом формате по рисунку 2а), и вносится в паспорт теплосчётчика.
Составные части теплосчётчика обеспечивают защиту от несанкционированного вмешательства в их работу. Способы защиты и места пломбирования приведены в описаниях типа и (или) эксплуатационной документации составных частей теплосчётчика.

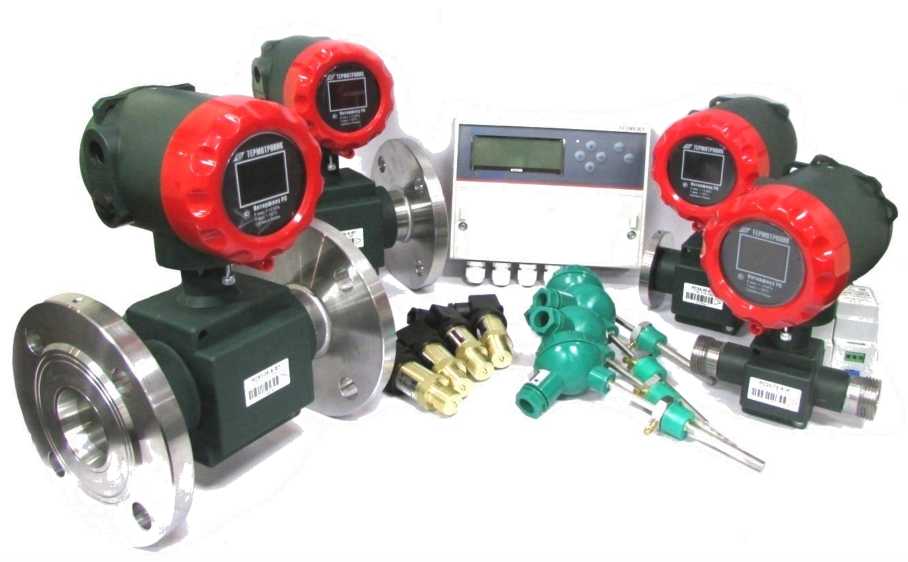

Рисунок 1 - Общий вид теплосчётчика Т34М, возможная комплектация

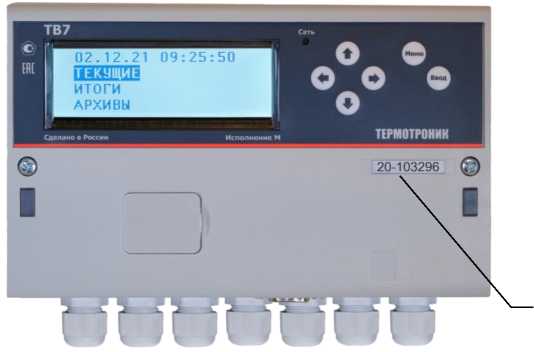

Заводской номер
20-103296
а) Тепловычислитель ТВ7
б) Расходомер-счётчик электромагнитный ПИТЕРФЛОУ
в) Комплект термопреобразователей сопротивления платиновых КТС-Б
г) Преобразователь давления ПДТВХ-1
Рисунок 2 - Составные части теплосчётчика Т34М, возможная комплектация
Теплосчётчики Т34М имеют встроенное программное обеспечение с выделенной метрологически значимой частью. Программное обеспечение, размещённое в тепловычислителе ТВ7, реализует измерительные, диагностические и интерфейсные функции согласно эксплуатационной документации.
Для представления измерительной и диагностической информации, данных архива событий используется внешнее программное обеспечение «Архиватор». Для обмена данными с ОРС-клиентами в соответствии со стандартом OPC используется внешнее программное обеспечение «OPC сервер Термотроник».
Идентификационные данные программного обеспечения теплосчётчиков и внешнего программного обеспечения приведены в таблице 2. Идентификационные данные программного обеспечения функциональных блоков, входящих в состав теплосчётчиков, приведены в описаниях типа этих средств измерений.
аблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
ТВ7 |
Архиватор |
ОРС сервер Термотро-ник | |
|
Номер версии (идентификационный номер) ПО |
1.0 |
2.ХХ 1) |
не ниже 1.01 (2.0) 2) |
не ниже 2.0 |
|
Цифровой идентификатор ПО |
D52E |
8DC2 |
- |
- |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
CRC16 |
- |
- |
| ||||
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и основные технические характеристики теплосчётчиков Т34М приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики
|
Величина |
Диапазон измерений |
Пределы допускаемой погрешности |
Форма выражения погрешности | |
|
Количество теплоты (тепловой энергии), ГДж (Гкал) |
от 0 до 107 |
±(2 + 4Atmin/At + 0,01GB/G) %
±(3 + 4Atmin/At + 0,02GB/G) %
|
относительная | |
|
Масса, т Объём, м3 |
от 0 до 108 |
±1 (2) % 1) |
относительная | |
|
Объёмный расход, м3/ч |
от 0 до 106 |
±1 (2) % 1) |
относительная | |
|
Температура, °С |
теплоносителя |
от 0 до 150 |
±(0,4 + 0,005t) °С |
абсолютная |
|
другой среды |
от -50 до +130 | |||
|
Разность температур,°С |
от Atmin2) до 145 |
±(0,5 + 3Atmin/At) % |
относительная | |
Продолжение таблицы 3
|
Величина |
Диапазон измерений |
Пределы допускаемой погрешности |
Форма выражения погрешности |
|
Давление, МПа (кгс/см2) |
от 0 до 1,6 (16) |
±2 % |
приведённая к верхнему пределу диапазона измерений давления |
|
Текущее время |
±0,01 % |
относитель ная | |
Условные обозначения:
| |||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 187 до 242 от 49 до 51 |
|
Потребляемая мощность, В^А, не более |
9 |
|
Степень защиты по ГОСТ 14254-2015, не ниже |
IP54 |
|
Габаритные размеры:
|
210;160;75 приведены в описаниях типа |
|
Масса:
|
0,9 приведены в описаниях типа |
|
Условия эксплуатации:
|
от +5 до +50 95 от 84 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка до отказа, ч, не более |
75000 |
наносится на лицевую панель тепловычислителя ТВ7 теплосчётчика методом шелкографии, на титульный лист паспорта теплосчётчика типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность теплосчётчика Т34М
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Теплосчётчик |
Т34М |
1 шт. |
Состав согласно заказу |
|
Паспорт |
ТРОН.407290.002-01 ПС |
1 экз. |
- |
|
Руководство по эксплуатации (раздел 11 «Методика поверки») |
ТРОН.407290.002-01 РЭ |
1 экз. |
- |
|
Эксплуатационная документация составных частей |
1 компл. |
Согласно комплектам поставки составных частей |
Сведения о методиках (методах) измерений приведены в разделе 9 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 51649-2014 Теплосчётчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р ЕН 1434-1-2011 Теплосчётчики. Часть 1. Общие требования
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Минстроя России от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учёта тепловой энергии, теплоносителя»
ТУ 4218-002-65987520-2011 Теплосчётчики Т34, Т34М. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ТЕРМОТРОНИК»
(ООО «ТЕРМОТРОНИК»)
ИНН 7811667503
Юридический адрес: Россия, 191024, г. Санкт-Петербург, ул. Тележная, д. 3, литер А, помещ. 3-Н, офис 5
Телефон: +7 (812) 326-10-50, 326-10-90
Web-сайт: www.termotronic.ru
ИзготовительОбщество с ограниченной ответственностью «ТЕРМОТРОНИК»
(ООО «ТЕРМОТРОНИК»)
ИНН 7811667503
Юридический адрес: Россия, 191024, г. Санкт-Петербург, ул. Тележная, д. 3, литер А, помещ. 3-Н, офис 5
Адрес места осуществления деятельности: Россия, 193318, Санкт-Петербург, ул. Ворошилова, д. 2, литер А, помещ.211/2
Телефон: +7 (812) 326-10-50, 326-10-90
Web-сайт: www.termotronic.ru
|
Лист № 11 Всего листов 11 | |
|
Испытательный центр Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени Д. И. Менделеева» |
«Всероссийский |
(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19 Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц RA.RU.314555
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» февраля 2026 г. № _____
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Теплосчётчики |
Т34М |
23-199733 |
71633-18 |
Общество с ограниченной ответственностью «ТЕРМОТРОНИК» (ООО «ТЕРМОТРОНИК»), г. Санкт-Петербург |
ТРОН.407290. 002-01 РЭ, раздел 11 «Методика поверки» |
24.12. 2025 |
Общество с ограниченной ответственностью «ТЕРМОТРОНИК» (ООО «ТЕРМОТРОНИК»), г. Санкт-Петербург |
ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург |
