Лист № 1 Регистрационный № 56508-14                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества дизельного топлива Косырёвской нефтебазы ЗАО «Липецк-Терминал М» (далее - СИКНП) предназначена для измерений в автоматизированном режиме массового расхода (массы) и показателей качества дизельного топлива при учетно-расчетных операциях.

СИКНП реализует прямой метод динамических измерений массового расхода (массы) дизельного топлива с помощью счетчиков-расходомеров массовых.

СИКНП представляет собой единичный экземпляр системы измерительной, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКНП осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКНП и эксплуатационными документами ее компонентов.

В состав СИКНП входят:

• - блок измерительных линий (далее - БИЛ), состоящий из рабочей измерительной линии (далее - ИЛ) и контрольно-резервной ИЛ;

• - блок измерений показателей качества дизельного топлива (далее - БИК);

• - блок-бокс, в котором размещены средства измерений;

• - блок фильтров;

• - система сбора и обработки информации (далее - СОИ).

В состав системы входят следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):

счетчики-расходомеры массовые CMF300 с преобразователем 2700R, регистрационный номер в Федеральном фонде по обеспечению единства измерений (рег. № 45115-10).

• - комплекс измерительно-вычислительный МикроТЭК-01 (рег. №44582-10)

• - преобразователи измерительные 644, (рег.№ 14683-09) с термопреобразователем сопротивления платиновым серии 65 (рег. №22257-11);

• - преобразователи давления измерительные модели 3051 TG (рег. № 14061-10);

• - преобразователь плотности жидкости измерительного модели 7835 (рег. №15644-06) Вспомогательные устройства и технические средства:

• - влагомер нефти поточный УДВН-1пм (рег. №14557-10) для контроля влагосодержания измеряемой среды;

• - счетчик нефти турбинный МИГ-32Ш-40 (рег. №26776-08) для контроля расхода через БИК;

• - преобразователи давления измерительные модели 3051 CD (рег. № 14061-10) для контроля загрязнения фильтров.

Состав и технологическая схема СИКНП обеспечивают выполнение следующих основных функций:

- измерение в автоматическом режиме массового расхода (массы) дизельного топлива прямым методом динамических измерений;

- дистанционное и местное измерение давления и температуры дизельного топлива;

- измерение в автоматическом режиме влагосодержания, плотности дизельного топлива и перепада давления на фильтрах;

- автоматический контроль, индикацию и сигнализацию предельных значений массового расхода, температуры, давления дизельного топлива по каждой ИЛ; перепада давления на фильтрах; плотности и влагосодержания дизельного топлива;

- поверка и контроль метрологических характеристик рабочего и контрольно-резервного счетчиков-расходомеров при помощи ТПУ;

- поддержание температуры эксплуатации средств измерений в блок-боксах;

- отображение (индикация), регистрация и хранение результатов измерений и расчетов;

- формирование отчетов и журнала событий;

- защита системной информации от несанкционированного доступа;

- передача данных на верхний уровень.

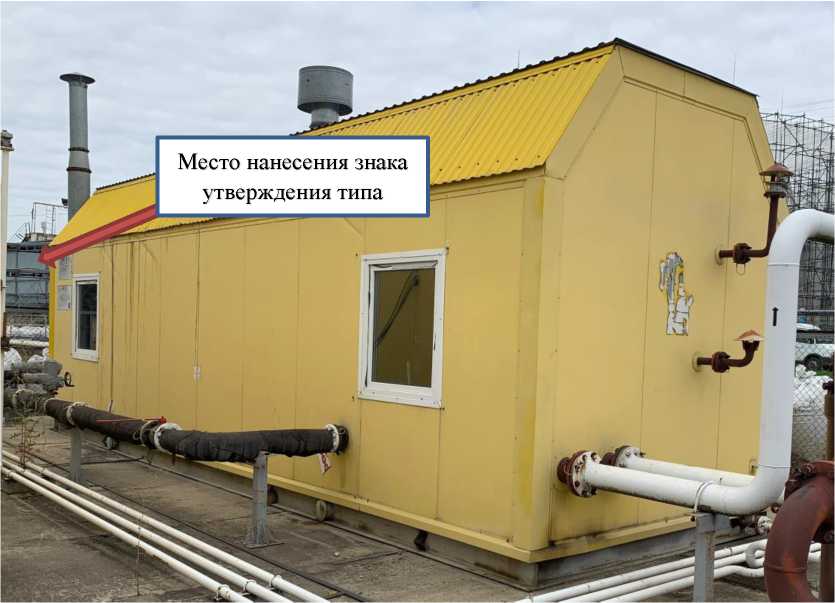

На рис. 1 приведена фотография внешнего вида СИКНП.

Место нанесения знака

утверждения типа

Рисунок 1 - Внешний вид СИКНП и место нанесение знака утверждения типа

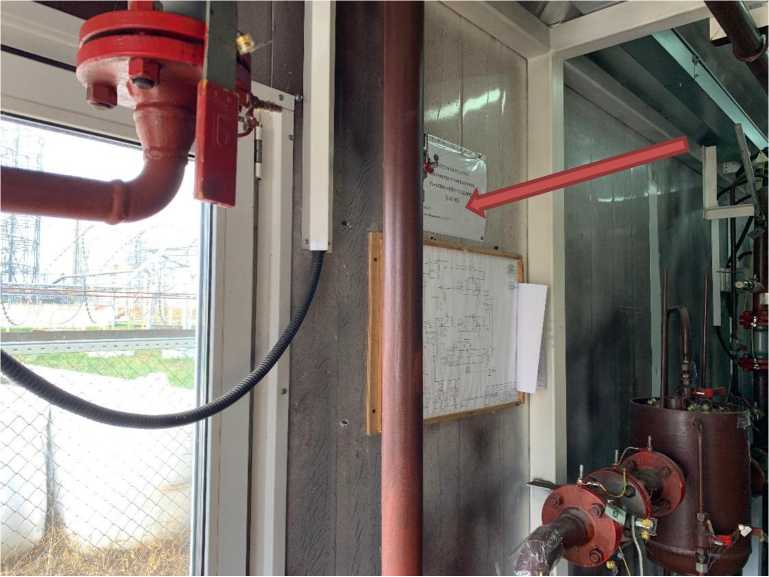

Заводской номер СИКНП нанесен на табличку, закрепленную внутри блок-бокса СИКНП над блоком измерения качества типографским способом. Формат нанесения заводского номера - цифровой. Место нанесения заводского номера показано на рисунке 2.

Нанесение знака поверки на систему не предусмотрено.

Пломбирование системы не предусмотрено.

Рисунок 2 - Место нанесения заводского номера

Программное обеспечение (далее - ПО) СИКПП обеспечивает реализацию функций СИКНП. Защита ПО СИКНП от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

Идентификационные данные ПО СИКНП приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО СИКНП

ПО СИКНП защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий. Уровень защиты ПО СИКНП «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Метрологические и основные технические характеристики системы, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2 и 3.

аблица 2 - Метрологические характеристики системы

Показатели надежности приведены в таблице 4.

Таблица 4 - Показатели надежности

наносится на маркировочную табличку, установленной на СИКНП, методом шелкографии и на титульный лист паспорта типографским способом.

Комплектность средства измерений Комплектность системы приведена в таблице 5.

Таблица 5 - Комплектность системы

«Инструкция. Государственная система обеспечения единства измерений. Масса дизельного топлива. Методика измерений системой измерений количества и показателей качества нефтепродукта (СИКНП) Косырёвской нефтебазы ЗАО «Липецк-Терминал М», регистрационный код ФР.1.29.2013.14985 в Федеральном информационном фонде по обеспечению единства измерений

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Общество с ограниченной ответственностью «Научно-производственное предприятие «Нефтегазинжиниринг»

(ООО «НПП «Нефтегазинжиниринг»)

ИНН 0278093583

Адрес: 450027, Республика Башкортостан, г. Уфа, ул. Индустриальное ш., 55

Телефон: 8 (347) 295-92-46

ГЦИ СИ ООО «Метрологический центр СТП»

420107, г. Казань, ул. Петербургская, 50, к. 5

тел. (843)214-20-98, факс (843)227-40-10

e-mail: office@ooostp.ru http://www.ooostp.ru

Аттестат аккредитации ГЦИ СИ ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа № 30151-11 от 01.10.2011 г.

В части вносимых изменений

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, Российская Федерация, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес местонахождения: 420088, Российская Федерация, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

ИНН 7809022120

Телефон: 8 (843) 272-70-62, факс: 8 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

13 февраля 2026 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « 13 »     февраля 2026 Г. №    248

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
