МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

13 февраля 2026 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

Лист № 1 Регистрационный № 66714-17                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 562 ПСП «Демьянское» ООО «РН-Уватнефтегаз» (далее - СИКН) предназначена для измерений массового расхода (массы) нефти.

Принцип действия СИКН основан на прямом методе динамических измерении с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, вязкости, объемной доли воды и массовой доли серы в нефти по линиям связи поступают в систему сбора и обработки информации (далее - СОИ), которая принимает и обрабатывает информацию с последующим вычислением массы нефти.

СИКН представляет собой единичный экземпляр измерительной системы.

Конструктивно СИКН состоит из блока фильтров, блока измерительных линий (далее - БИЛ), блока измерений показателей качества нефти (далее - БИК), блока стационарной установки поверочной трубопоршневой (далее - ТПУ), СОИ.

БИЛ, который предназначен для непрерывного измерения массы нефти счетчиками-расходомерами массовыми и состоит из пяти рабочих измерительных линий (далее - ИЛ) и одной контрольно-резервной ИЛ.

БИК предназначен для непрерывного автоматического измерения показателей качества нефти.

СОИ, предназначенная для сбора и обработки сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений. СОИ состоит из комплексов измерительно-вычислительных ИМЦ-03 (далее - ИВК) (основной и резервный) и автоматизированных рабочих мест оператора на базе программного обеспечения «Вектор» (далее - АРМ оператора), предназначенных для визуального отображения результатов измерений и управления технологическими режимами работы СИКН.

В состав СИКН входят следующие СИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №)), приведенные в таблице 1.

Т а б л и ц а 1 - Состав СИКН

В состав СИКН входят показывающие СИ объема, давления и температуры, применяемые для контроля технологических режимов работы СИКН.

СИКН обеспечивают выполнение следующих функций:

• - измерение в автоматическом режиме:

• 1) массового расхода нефти по каждой ИЛ и в целом по СИКН;

• 2) объемной доли воды в нефти;

• 3) давления в БИЛ, БИК и ТПУ;

• 4) температуры в БИЛ, БИК и ТПУ;

• 5) плотности нефти;

• 6) вязкости нефти;

• 7) массовой доли серы в нефти.

• - расчет в автоматическом режиме:

• 1) суммарной массы нефти за отдельные периоды (2 часа, смена, сутки, с начала партии);

• 2) массы нетто нефти с учетом показателей качества нефти измеренных или введенных вручную по результатам лабораторного анализа (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей) за отдельные периоды (смена, сутки, с начала партии);

• 3) средних значений температуры, давления, плотности, вязкости, массовой доли воды в нефти рассчитанных для отдельных периодов (2 часа, смена, сутки, с начала партии).

• - автоматическая обработка результатов поверки и контроля метрологических характеристик средств измерений;

- световая и звуковая сигнализация аварийных состояний СИКН и выхода характеристик нефти за установленные пределы;

- передача измеряемых и расчетных параметров.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.

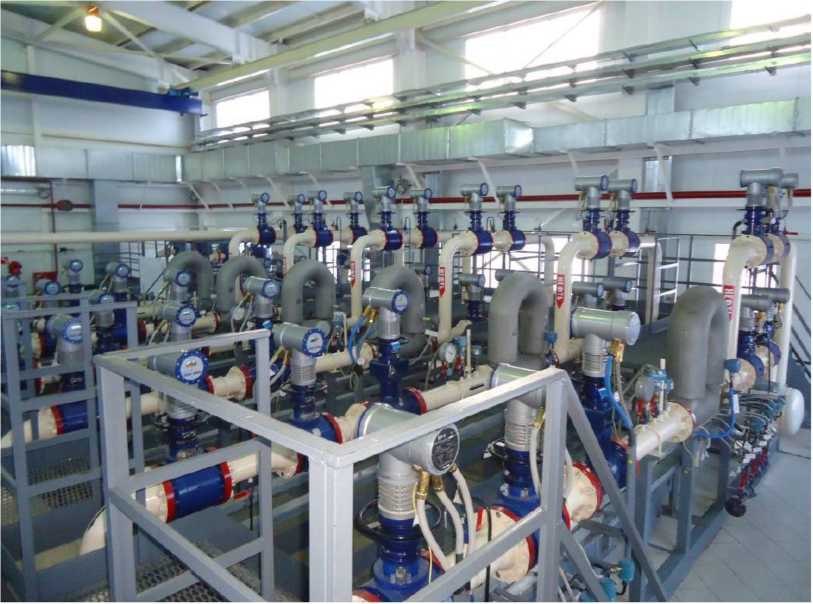

Общий вид СИКН представлен на рисунке 1.

Рисунок 1 - Общий вид СИКН

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКН, обеспечена возможность пломбирования СИ в соответствии с требованиями их описаний типа или МИ 3002-2006 (в случае отсутствия требований в описании типа СИ).

Заводской номер 32.00.000.00 в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на шильд-табличку блок-бокса СИКН.

Нанесение знака поверки на СИКН не предусмотрено.

СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО ИВК и ПО АРМ оператора. Идентификационные данные программного обеспечения приведены в таблице 2.

Уровень зашиты программного обеспечения «высокий», в соответствии с Р 50.2.077-2014.

Т а б л и ц а 2 - Идентификационные данные ПО ИВК и ПО АРМ оператора

Т а б л и ц а 3 - Метрологические характеристики

Т а б л и ц а 4 - Технические характеристики

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

а б л и ц а 5 - Комплектность средства измерений

приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 562 ООО «РН-Уватнефтегаз». ФР.1.29.2016.25066.

ГОСТ 8.587-2019 «ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений»

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.1.1)

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Общество с ограниченной ответственностью «Инженерно-производственная фирма Вектор»

(ООО «ИПФ Вектор»)

ИНН 7203256184

Адрес: 625031, РФ, г. Тюмень, ул. Шишкова, 88

Тел. (3452) 388-720

Факс (3452) 388-727

E-mail: sekretar@ipfvektor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе»

(ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Тел. (3452) 20-62-95

Факс (3452) 28-00-84

Web-сайт: http://www.csm72.ru/

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 03.02.2016 г.

В части вносимых изменений

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

ИНН 0278005403

Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366

Лист № 1 Регистрационный № 70299-18                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти 25-РК-А002 НПС «Кропоткинская» АО «Каспийский Трубопроводный Консорциум-Р» (далее - СИКН) предназначена для динамических измерений массы нефти, транспортируемой по трубопроводу за отчетный интервал времени.

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти.

Выходные сигналы преобразователей расхода жидкости турбинных, датчиков температуры, преобразователей давления, преобразователей плотности жидкости по линиям связи поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.

СИКН состоит из блока измерительных линий, блока измерений показателей качества нефти (далее - БИК), блока трубопоршневой поверочной установки, системы сбора и обработки информации и системы дренажа.

В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты утвержденного типа, приведенные в таблице 1.

Таблица 1 - Измерительные компоненты

Продолжение таблицы 1

Входящие в состав СИКН расходомер в БИК и датчики разности давления на фильтрах, допускается калибровать.

Так же в состав СИКН входит стационарная установка поверочная трубопоршневая двунаправленная EN-FAB (Рег. № 54057-13), предназначенная для поверки и контроля метрологических характеристик (далее - КМХ) ТПР.

СИКН обеспечивает выполнение следующих основных функций:

• - автоматизированные измерения массы брутто нефти косвенным методом динамических измерений за установленные интервалы времени;

• - автоматизированные вычисления массы нетто нефти;

• - автоматические измерения плотности, вязкости нефти и объемной доли воды в нефти;

• - автоматические измерения объема, давления и температуры нефти;

• - измерения давления и температуры нефти с помощью показывающих средств измерений давления и температуры нефти соответственно;

• - поверка и контроль метрологических характеристик ТПР с применением поверочной установки;

• - автоматический и ручной отбор проб нефти в соответствии с требованиями ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

• - автоматический контроль технологических параметров нефти в СИКН, их индикацию и сигнализацию нарушений установленных границ;

• - регистрацию и хранение результатов измерений, формирование отчетов;

• - защиту информации от несанкционированного доступа программными средствами.

Заводской номер 25-РК-А002 СИКН нанесен на маркировочную табличку, закрепленную на раме блока измерительных линий, методом металлографики.

Нанесение знака поверки на СИКН не предусмотрено. Пломбирование СИКН не предусмотрено.

Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора. Идентификационные данные ПО ИВК и АРМ оператора приведены в таблице 2.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные программного обеспечения

*Префикс «0х» означает, что цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления

Метрологические и технические характеристики

аблица 4 - Основные технические характеристики

Продолжение таблицы 4

наносится справа в нижней части титульного листа инструкции по эксплуатации типографским способом.

Т а б л и ц а 5 - Комплектность средства измерений

представлены в документе МН 1449-2025 «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) 25-РК-А002 на НПС «Кропоткинская», ФР.1.29.2025.52366.

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.1.1)

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг»

(ООО «НПП ОЗНА-Инжиниринг»)

ИНН: 0278096217

Адрес: 450071, Республика Башкортостан, г. Уфа, пр-кт Салавата Юлаева, д.89 Телефон (факс): +7 (347) 292-79-10, 292-79-11, 292-79-13

Web-сайт: www.ozna.ru

E-mail: ozna-mnt@ozna.ru

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика») Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10, 8-800-700-68-78

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_ »   февраля    2026 Г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
