ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    феврали   2026 г. № __

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

13 февраля 2026 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

Регистрационный № 86693-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Датчики токсичных газов стационарные СДТГ (далее - датчики) предназначены для непрерывных измерений объемной доли оксида углерода, водорода, оксида азота, диоксида азота, диоксида серы, кислорода и метана в воздухе рабочей зоны.

Описание средства измерений

Принцип действия датчиков - электрохимический, за исключением модификации датчика для измерений объемной доли метана.

На электродах химически активных измерительных элементов - электрохимических сенсоров - протекают окислительно-восстановительные реакции определяемых веществ, приводящие к возникновению электрических потенциалов, пропорциональных их содержанию в анализируемом воздухе.

Принцип действия датчика модификации для измерений объемной доли метана -оптический абсорбционный. Основным элементом является лазерный чувствительный элемент.

Конструктивно датчики представляют собой прямоугольную защитную оболочку, состоящую из аппаратного и вводного отделений со съемными крышками. Корпус датчика представляет из себя пластиковую защитную оболочку, в которую встроен чувствительный элемент.

Способ забора пробы - диффузионный, а также с применением устройств принудительного отбора.

Структура условного обозначения . датчиков:

1 2 3 4 5 6

где 1 - наименование устройства: СДТГ;

• 2 - обозначение определяемого газа:

[01] - оксид углерода; [03] - водород; [05] - оксид азота; [06] - диоксид азота; [07] - диоксида серы; [11] - кислород;

[15] - метан;

• 3  - обозначение типа корпуса [0]  - защитная оболочка из материала

Премикс ДМС-20-ОРМА (ТУ 2253-013-00204961-01);

• 4 - обозначение способа расположения чувствительного элемента: [2] - встроен в нижнюю часть защитной оболочки;

• 5 - обозначение номинального напряжения питания постоянного тока: [01] - 12 В;

• 6 - обозначение программно-аппаратного варианта (может не указываться).

Общий вид датчиков с указанием мест пломбировки, мест нанесения знака утверждения типа, нанесения заводского номера приведен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится методом лазерной гравировки на маркировочную табличку в месте, указанном на рисунке 1.

Место пломбировки в виде стикера-наклейки

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место пломбировки в виде проволоки пломбировочной и пломбы свинцовой

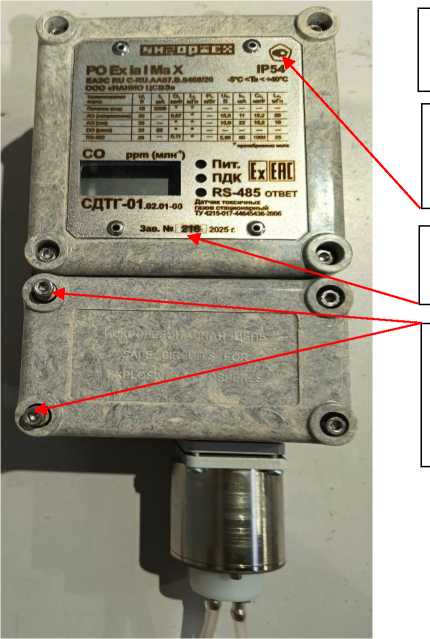

Рисунок 1 - Общий вид датчиков с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера

Датчики имеют встроенное программное обеспечение (далее - ПО), предназначенное для управления датчиком, считывания, отображения и передачи данных. Встроенное ПО разделено на метрологически значимое (далее - МЗ) ПО и метрологически незначимое (далее -МНЗ) ПО.

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

ПО

данные

Метрологические, основные технические характеристики и показатели надежности датчиков приведены в таблицах 2 - 4.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится на маркировочную табличку методом лазерной гравировки и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

приведены в разделе «Использование по назначению» документа ИГТ.301009.000.00.000РЭ СДТГ «Датчики токсичных газов стационарные СДТГ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ТУ 4215-017-44645436-2006 «Датчики токсичных газов стационарные СДТГ. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Информационные горные технологии»

(ООО «Ингортех»)

ИНН 6659026925

Юридический адрес: 620144, г. Екатеринбург, ул. Хохрякова, д. 100, оф. 1

Телефон (факс): (343)318-01-71

Web-сайт: www.ingortech.ru

E-mail: info@ingortech.ru

Изготовитель

Общество с ограниченной ответственностью «Информационные горные технологии»

(ООО «Ингортех»)

ИНН 6659026925

Юридический адрес: 620144, г. Екатеринбург, ул. Хохрякова, д. 100, оф. 1

Адрес места осуществления деятельности: 620072, г. Екатеринбург, ул. Бетонщиков, д. 5, стр. 7

Телефон: +7 (343) 318-01-71

E-mail: info@ingortech.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Телефон: + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в Реестре аккредитованных лиц RA.RU.312126

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области»

(ФБУ «УРАЛТЕСТ»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а

Телефон: 8 (343) 236-30-15

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи в Реестре аккредитованных лиц 30058-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «3   » фезразз   2026 Г. №   2_3

Лист № 1 Регистрационный № 52790-13                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров свободного нефтяного газа, поступающего от ЦППН-6 и с ДНС-2 Приразломного месторождения, сухого отбензиненного газа на выходе из установки подготовки попутного нефтяного газа, подаваемого в газопровод на ГТЭС Приразломного месторождения

Назначение средства измерений

Система измерений количества и параметров свободного нефтяного газа, поступающего от ЦППН-6 и с ДНС-2 Приразломного месторождения, сухого отбензиненного газа на выходе из установки подготовки попутного нефтяного газа, подаваемого в газопровод на ГТЭС Приразломного месторождения (далее - СИКГ) предназначена для измерений объемного расхода (объема) свободного нефтяного и сухого отбензиненного газов (далее - газ), приведенных к стандартным условиям (температура плюс 20 °C, абсолютное давление 0,101325 МПа).

Описание средства измерений

Принцип действия СИКГ заключается в непрерывном измерении, преобразовании и обработке при помощи комплекса измерительно-вычислительного и управляющего STARDOM (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 27611-09) (далее - ИВК) входных сигналов, поступающих по измерительным каналам от счетчиков газа ультразвуковых FLOWSIC 600 (регистрационный номер 43981-10), преобразователей давления измерительных EJX (регистрационный номер 28456-09) модели EJX 310А, преобразователей (датчиков) давления измерительных EJ* (регистрационный номер 59868-15) модели EJX 310А, датчиков давления ЭМИС-БАР (регистрационный номер 72888-18) модели ЭМИС-БАР 123, термометров сопротивления ТСП 012 (регистрационный номер 43587-10) модели ТСП 012.08 в комплекте с преобразователями вторичными Т, модификации Т32 (регистрационный номер 15153-08) или с преобразователями вторичными серии Т модификации T32.1S (регистрационный номер 68058-17), преобразователей температуры программируемых ТСПУ 031 (регистрационный номер 46611-16). Тем самым, СИКГ обеспечивает одновременное измерение следующих параметров газа: объем (объемный расход), абсолютное давление, температура. ИВК, входящий в состав системы обработки информации (далее - СОИ), производит расчет физических свойств газа по алгоритму в соответствии с ГСССД МР 113-03 и вычисление объемного расхода (объема) газа, приведенного к стандартным условиям.

Взрывозащищенность (искробезопасность) электрических цепей СИКГ при эксплуатации достигается путем применения в составе СОИ преобразователей измерительных MTL 4500 (регистрационный номер 39587-08) модели MTL4544 и преобразователей измерительных MTL (регистрационный номер 83143-21) модели MTL4544.

СИКГ представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного производства. Монтаж

Лист № 2 Всего листов 5 и наладка СИКГ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКГ и эксплуатационными документами ее компонентов.

К настоящему типу средства измерений (далее - СИ) относится СИКГ с заводским № 113/112/114.

В состав СИКГ входят:

• - система  измерений  количества  и  параметров  свободного  нефтяного  газа,

поступающего от ЦППН-6 (далее - СИКГ 1) (основная и резервная измерительные линии);

• - система  измерений  количества  и  параметров  свободного  нефтяного  газа,

поступающего от ДНС-2 (далее - СИКГ 2) (основная и резервная измерительные линии);

• - система измерений количества и параметров сухого отбензиненного газа на выходе из установки подготовки попутного нефтяного, подаваемого в газопровод на ГТЭС Приразломного месторождения (далее - СИКГ 3) (основная и резервная измерительные линии);

• - СОИ.

Состав и технологическая схема СИКГ обеспечивают выполнение следующих основных функций:

• - автоматическое измерение объемного расхода при рабочих условиях, абсолютного давления и температуры газа;

• - автоматическое вычисление объемного расхода и объема газа, приведенных к стандартным условиям;

• - вычисление физических свойств газа;

• - ввод условно-постоянных параметров;

• - отображение (индикация) и регистрация результатов измерений;

• - формирование и хранение архивов об измеренных и вычисленных параметрах;

• - передача информации об измеренных и вычисленных параметрах на верхний уровень;

• - защиту системной информации от несанкционированного доступа.

Заводской номер в виде цифрового и символьного обозначения нанесен типографским способом в паспорте СИКГ и на маркировочную табличку, закрепленную на лицевой стороне шкафа СОИ.

Конструкция СИКГ не предусматривает нанесение знака поверки.

Пломбирование СИКГ не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) СИКГ обеспечивает реализацию функций СИКГ. В ИВК установлено прикладное, модульное ПО: «Комплекс программно-технических средств вычислений расхода жидкостей и газов на базе комплекса измерительновычислительного и управляющего Stardom» (далее - КПТС «Stardom-Flow»), которое имеет сертификат соответствия №  06.0001.0970, выданный органом по сертификации

АНО «Межрегиональный испытательный центр» в Системе добровольной сертификации программного обеспечения средств измерений и информационно-измерительных систем и аппаратно-программных комплексов.

Защита ПО СИКГ от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем: разделения, идентификации, защиты от несанкционированного доступа.

Идентификация ПО СИКГ осуществляется путем отображения на мониторе операторской станции управления структуры идентификационных данных. Часть этой структуры, относящаяся к идентификации метрологически значимой части ПО СИКГ, представляет собой хэш-сумму (контрольную сумму) по значимым частям.

ПО СИКГ защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий.

Доступ к метрологически значимой части ПО СИКГ для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО СИКГ обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования. Метрологические характеристики СИКГ нормированы с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа наносится на титульный лист паспорта СИКГ типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность СИКГ

приведены в документе «Инструкция. Государственная система обеспечения единства измерений. Расход и объем свободного нефтяного и сухого отбензиненного газов. Методика измерений системой измерений количества и параметров свободного нефтяного газа, поступающего от ЦППН-6 и с ДНС-2 Приразломного месторождения, сухого отбензиненного газа на выходе из установки подготовки попутного нефтяного газа, подаваемого в газопровод на ГТЭС Приразломного месторождения», свидетельство об аттестации методики (метода) измерений № 1405/3-3-RA.RU.311459-2025, регистрационный номер ФР.1.29.2025.51530.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.6)

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»

Изготовитель

Общество с ограниченной ответственностью «Тюмень Прибор»

(ООО «Тюмень Прибор»)

ИНН 7203123762

Адрес: 625048, Тюменская обл., г. Тюмень, ул. 50 лет Октября, д. 29/2

Телефон: (3452) 79-03-21, 79-03-22

Web-сайт: http:// www.tyumen-pribor.ru

E-mail: info@tyumen-pribor.ru

Испытательный центр

ГЦИ СИ ООО «СТП»

Адрес: 420034, Республика Татарстан, г. Казань, ул. Декабристов, д. 81

Телефон: (843) 214-20-98

Факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Регистрационный номер № 30138-09

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7

Телефон: (843) 214-20-98

Факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229

Лист № 1 Регистрационный № 64181-16                                        Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Трансформаторы тока ТВ (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Описание средства измерений

Принцип действия трансформаторов основан на законе электромагнитной индукции. Ток первичной обмотки (обмоткой трансформатора служит высоковольтный ввод выключателя силового трансформатора или линейный ввод, а также высоковольтный кабель или шина) трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Для получения различных коэффициентов трансформации вторичная обмотка может иметь несколько ответвлений. Трансформаторы с несколькими вторичными обмотками могут иметь различные коэффициенты трансформации и различные значения номинального вторичного тока. Трансформаторы могут иметь выводы вторичных обмоток из гибкого многожильного провода.

Стороны трансформатора, соответствующие первичной цепи, обозначены Л1 и Л2 (либо только Л1 или Л2).

Трансформаторы имеют ряд модификаций, отличающихся классами точности, значениями первичного и вторичного токов, нагрузок, количеством вторичных обмоток, габаритными размерами, массой, наружной изоляцией, вариантами крепления. Структура обозначения трансформаторов приведена на рисунке 1.

Трансформаторы, выпускаемые в литом корпусе, который выполнен из изоляционного материала, имеют возможность пломбирования вторичных контактов.

Нанесение знака поверки на средство измерений не предусмотрено, знак поверки в виде оттиска поверительного клейма наносится в паспорт.

На трансформаторах размещена табличка технических данных. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку технических данных методом термотрансферной печати или методом лазерной гравировки.

Общий вид трансформаторов, места пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера представлены на рисунках 2 и 3.

Т В - Х - Х - Х - Х - Х - Х / Х Х Х

______Категория размещения по ГОСТ 15150-69______________ ____________Климатическое исполнение по ГОСТ 15150-69__________ Номинальный вторичный ток (при наличии нескольких вторичных токов указывают все значения через тире или ______________________дробь), А________'_________________________________________ Номинальный первичный ток (при наличии у трансформатора нескольких первичных витков указывают __________________________все значения через тире или дробь), А___________________ Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывается класс _______________________________точности каждой через дробь)_________________________ Количество вторичных обмоток (только для ____________________________________трансформаторов с несколькими обмотками) шт.________ Вариант конструктивного исполнения (при его наличии обозначается арабскими или римскими цифрами)

Номер конструктивного исполнения

Номинальное напряжение ввода, кВ

Встроенный

_________________________________________________________________Трансформатор тока________________________

классе точности и/или о значениях номинального первичного тока / номинального вторичного тока выносить отдельно, ниже обозначения трансформатора

Рисунок 1 - Структура обозначения трансформаторов тока ТВ

Место нанесения знака утверждения типа

Место нанесения заводского номера

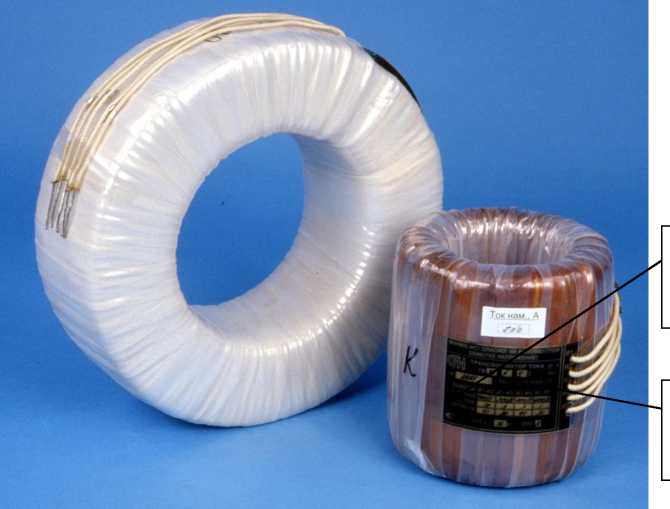

Рисунок 2 - Общий вид трансформаторов тока ТВ внутренней установки с указанием места нанесения знака утверждения типа, заводского номера

Место нанесения

заводского номера

Место пломбировки

Место нанесения знака утверждения типа

А

Место нанесения

заводского номера

Место нанесения

Место пломбировки

знака утверждения типа

Б

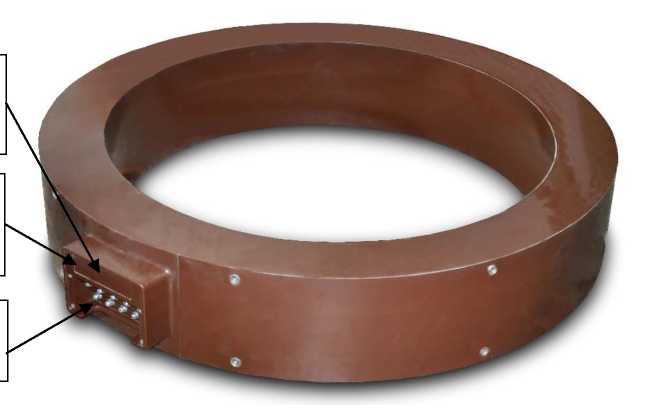

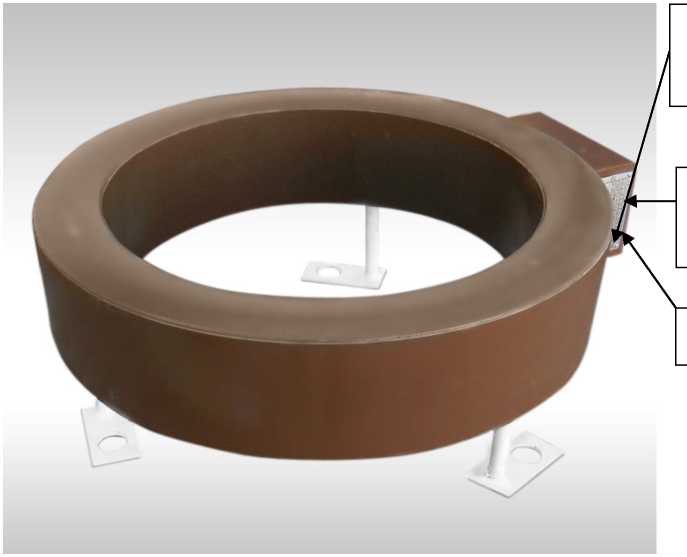

Рисунок 3 - Общий вид трансформаторов тока ТВ наружной установки А и Б, с указанием места пломбировки от несанкционированного доступа, места нанесения знака утверждения типа, заводского номера

Пломбирование трансформаторов внутренней установки не предусмотрено, трансформаторов наружной установки предусмотрено.

аблица 1 - Метрологические характеристики

аблица 2 - Основные технические характеристики

наносят на табличку технических данных методом термотрансферной печати или методом лазерной гравировки, на титульный лист паспорта типографским способом.

аблица 3 - Комплектность средств измерений

пункт 11 «Методика измерений» руководства по эксплуатации.

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»

ТУ16-2004 ОГГ.671 237.049 ТУ «Трансформаторы тока ТВ. Технические условия»

Открытое акционерное общество «Свердловский завод трансформаторов тока»

(ОАО «СЗТТ»)

Юридический адрес: 620043, Россия, г. Екатеринбург, Черкасская, 25

ИНН 6658017928

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области»

(ФБУ «УРАЛТЕСТ»)

Адрес: 620990, г. Екатеринбург, ул. Красноармейская, 2а

Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № 30058-13

В части вносимых изменений

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, 4

Уникальный номер записи об аккредитации в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373

Лист № 1 Регистрационный № 89713-23                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хромато-масс-спектрометры жидкостные с тройным квадруполем EXPEC L-Chrom MS (далее - хромато-масс-спектрометры) предназначены для разделения сложных смесей на компоненты и измерений их следовых количеств в образцах природного и искусственного происхождения.

Описание средства измерений

Принцип действия хромато-масс-спектрометров основан на разделении компонентов анализируемой пробы в хроматографической колонке в потоке подвижной фазы и последующем их детектировании масс-спектрометрическим детектором.

К настоящему типу средств измерений относятся хромато-масс-спектрометры модификаций EXPEC L-Chrom MS и EXPEC L-Chrom MS WR.

В состав хромато-масс-спектрометров входят:

• - масс-спектрометр EXPEC L-Chrom MS или EXPEC L-Chrom MS WR;

• - высокоэффективный жидкостный хроматограф (ВЭЖХ);

• - форвакуумный насос.

Хроматографы комплектуются термостатом колонок, системой автоматического ввода образцов, бинарным градиентным насосом, поддоном для растворителей. Бинарный насос высокого давления представляет собой систему подачи элюента с формированием градиента на стороне высокого давления, включающую клапаны переключения каналов, кран промывки, дегазатор и смеситель. Автосамплер оснащен выдвигающимся держателем планшетов. Предусмотрена функция промывки иглы и функция охлаждения виал.

Термостат колонок выпускается двух видов - горизонтальный и вертикальный. Горизонтальный термостат - твердотельный. Вертикальный термостат работает по принципу принудительной циркуляции воздуха. Оба вида термостатов могут быть оснащены функцией охлаждения. Вертикальный термостат может комплектоваться краном-переключателем колонок.

Насосы, которыми комплектуются хроматографы, изготавливаются в двух исполнениях, отличающихся техническими характеристиками и видом передней панели.

В состав масс-спектрометров входит источник ионизации, система вакуумирования, молибденовые квадруполи с гальваническим золотым покрытием, соударительная ячейка с гексапольной технологией ускорения ионов, детектор для обнаружения ионов. В качестве газа десольватации (газ-осушитель) применяется азот.

Расширение диапазона массовых чисел модификации EXPEC L-Chrom MS WR достигается за счет использования модифицированной высокочастотной платы управления.

Масс-спектрометры могут комплектоваться следующими источниками ионизации: электроспреем (ESI) и/или химической ионизации при атмосферном давлении (APCI). Источник ионизации ESI или APCI устанавливается в верхней части камеры распыления и располгается ортогонально к двум симметричным потокам нагревающего газа (азота). Температура этих потоков регулируется независимо. Нейтральные частицы эффективно удаляются обратным током осушающего газа (азота).

Заряженные ионы из источника ионизации попадают через пробоотборный конус в первый квадруполь, предназначенный для отделения родительских ионов (ионов-прекурсоров), после чего оставшиеся ионы поступают в соударительную ячейку. В ячейке при столкновении ионов с газом соударения (азотом), происходит фрагментация и образуются дочерние ионы (продукт-ионы), которые в числе других фрагментов попадают на второй квадруполь. Отделенные дочерние ионы поступают в детектор и регистрируются.

Импульсный детектор (вторичный электронный умножитель) регистрирует ионы, отфильтровывая шумы нейтральных частиц.

Четырехступенчатая вакуумная система, обеспечиваемая форвакуумным и трехканальным турбомолекулярным насосами, предотвращает внезапное изменение давления и потерю ионов при их транспортировке.

Хромато-масс-спектрометры комплектуются программным обеспечением (далее - ПО), которое позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.

ПО поддерживает встроенный механизм поиска по библиотеке спектров (при наличии) и позволяет создавать пользовательские библиотеки.

Общий вид хромато-масс-спектрометров представлен на рисунках 1-2. Общий вид информационной таблички (шильдика) представлен на рисунке 3.

Серийные номера хромато-масс-спектрометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на заднюю панель корпуса масс-спектрометров EXPEC L-Chrom MS и EXPEC L-Chrom MS WR в виде наклейки с нанесением информации полиграфическим способом.

Пломбирование хромато-масс-спектрометров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 2 - Общий вид хромато-масс-спектрометров жидкостных с тройным квадруполем EXPEC L-Chrom MS WR (термостат горизонтальный, насос - исполнение 2)

Рисунок 1 - Общий вид хромато-масс-спектрометров жидкостных с тройным квадруполем EXPEC L-Chrom MS (термостат вертикальный, насос - исполнение 1)

_

место нанесения серийного номера

Рисунок 3 - Общий вид информационной таблички (шильдика)

Программное обеспечение

ПО, входящее в состав хромато-масс-спектрометров, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик хромато-масс-спектрометров.

Идентификационные данные ПО приведены в таблице 1.

аблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики . хромато-масс-спектрометров

Таблица 3 - Основные технические характеристики хромато-масс-спектрометров

Таблица 4 - Основные технические характеристики

наносится на заднюю панель масс-спектрометра в виде наклейки и/или на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Стандарт предприятия фирмы «Hangzhou ЕХРЕС Technology Co., Ltd.», Китай

Правообладатель

Фирма «Hangzhou ЕХРЕС Technology Co., Ltd.», Китай

Адрес: No.2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou City, Zhejiang Province, P.R. China (311305)

Изготовитель

Фирма «Hangzhou ЕХРЕС Technology Co., Ltd.», Китай

Адрес: No.2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou City, Zhejiang Province, P.R. China (311305)

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00, факс: +7 (499)124-437-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13
