Регистрационный № 52061-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения ЗНГА-220 (далее трансформаторы) предназначены для передачи сигналов измерительной информации приборам учета, измерения, защиты, автоматики и сигнализации в сетях трехфазного переменного тока частотой 50 Гц.

Принцип действия трансформаторов напряжения ЗНГА-220 основан на масштабном преобразовании напряжения с целью передачи сигнала измерительной информации различным приборам.

Трансформаторы являются однофазными, электромагнитными, четырехобмоточными трансформаторами напряжения с элегазовой изоляцией в герметичном корпусе.

Трансформаторы изготавливаются в климатических исполнениях У и ХЛ с категориями размещения 1 по ГОСТ 15150-69.

Трансформаторы предназначены для работы на высоте до 1000 м над уровнем моря и температуре окружающей среды в пределах от минус 45 ^оС до плюс 40 ^оС.

Структура условного обозначения модификаций трансформаторов:

Климатическое исполнение и категория размещения по ГОСТ 15150 (У1 или ХЛ1) Степень загрязнения внешней изоляции по ГОСТ 9920

Класс напряжения первичной обмотки, кВ

Номер варианта конструктивного исполнения по мощности вторичных обмоток и типу внешней изоляции

Антирезонансный

Газонаполненный

Трансформатор напряжения

Заземляемый

Пример записи обозначения трансформатора:

«Трансформатор напряжения ЗНГА-1-220-П*-У1, ТУ 3414-016-00213606-2012», трансформатор напряжения ЗНГА, конструктивное исполнение 1, класс напряжения первичной обмотки 220 кВ, степень загрязнения изоляции II*, климатическое исполнение У1».

Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

Общий вид трансформаторов представлен на рисунке 1. Маркировочная наклейка с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлена на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) -пломбирование вторичной обмотки для учёта осуществляется в коробке вторичных выводов, представленное на рисунке 3.

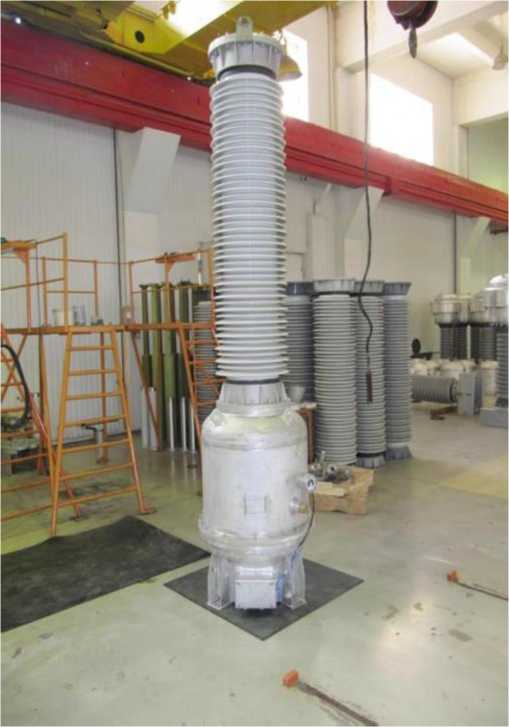

Рисунок 1 - Общий вид трансформаторов

знака утверждения типа

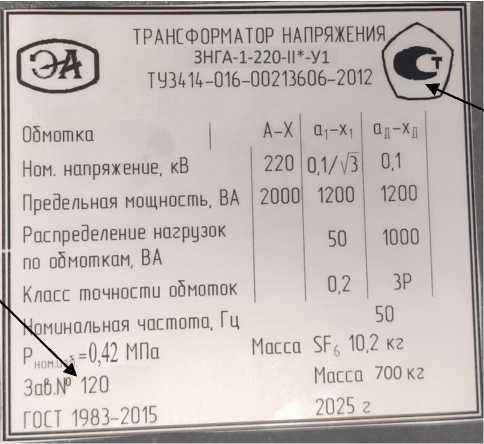

Рисунок 2 - Маркировочная наклейка с указанием места нанесения знака утверждения типа, места нанесения заводского номера

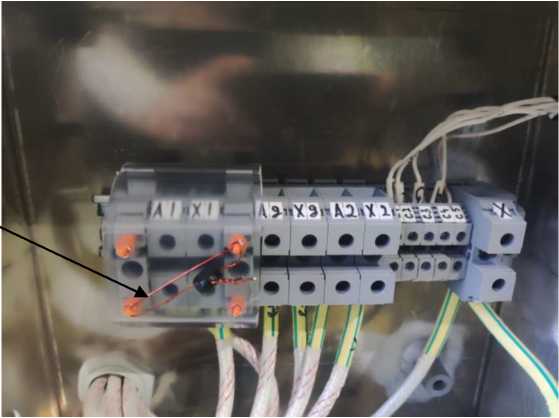

Место пломбирования вторичной обмотки для учёта

Рисунок 3 - Место ограничения доступа к местам настройки (регулировки)

Таблица 1 - Метрологические характеристики

Таблица 2 - Класс точности вторичных обмоток при отсутствии нагрузки на других обмотках

Таблица 3 - Классы точности вторичных обмоток при нагрузках, включенных на все вторичные обмотки

Таблица 4 - Допускаемые значения погрешностей дополнительной обмотки

Таблица 5 - Технические характеристики

Таблица 6 - Показатели надежности

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус трансформатора в виде наклейки или другим способом, не ухудшающим качества.

Таблица 7 - Комплектность средства измерений

приведены в разделе 12 «Подготовка к работе» документа ДУБК.671244.001РЭ «Трансформатор напряжения ЗНГА-220 на номинальное напряжение 220 кВ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия» ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки» ТУ 3414-016-00213606-2012 «Трансформатор напряжения ЗНГА-220. Технические условия»

Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)

ИНН 7801032688 Юридический адрес: 199106, г. Санкт-Петербург, лнния 24-я В.О., д. 3-7, лит. И, оф. 1 тел./факс +7(812) 677-83-83/ +7(812) 677-83-84

Е-mail: box@ea.spb.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева»

(ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 тел./факс +7(812)251-76-01/+7(812)113-01-14

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

В части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ.№ 2 (ком. 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019

251

Лист № 1

Регистрационный № 75362-19                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки автозаправочные сжиженного природного газа ЛПА-СПГ-К (далее - колонки) предназначены для измерений массы отпущенного газа и вычисления стоимости отпущенной дозы на автомобильных заправочных станциях, судовых бункеровочных станциях и других газозаправочных пунктах при заправке сжиженным природным газом (далее - СПГ) моторных транспортных средств.

Принцип действия колонок основан на измерении массы СПГ в линии заправки и газовозврата, и вычислении блоком управления колонки отпущенного количества газа и его стоимости.

Процедура отпуска СПГ выполняется автоматически.

Основными элементами колонки являются:

• - линии заправки и возврата газа с массомерами, запорной арматурой (клапаны с электро- или пневмоприводом);

• - электронный блок управления колонкой (далее — блок управления), расположенный внутри блока электроники колонки под откидной крышкой дисплея;

• - раздаточный шланг с пистолетом;

• - дренажный шланг с пистолетом.

Сигнал от массомера поступает в блок управления, на цифровом табло которого индицируется масса отпущенного СПГ, его цена и стоимость. При заправке с захолаживанием на цифровом табло индицируется масса отпущенного СПГ за вычетом массы испарившегося газа, возвращенного в емкость хранения.

В колонках могут применяться блоки управления ЛПА и Топаз-306БУ10. Блоки идентичны по функциям и отличаются только конструктивным исполнением.

Задание дозы (массы или объема заправляемого газа) и включение колонок производится непосредственно с колонки или оператором с удаленного компьютера.

На цифровом табло в процессе заправки отображается цена, объем или масса и стоимость отпущенного газа.

Структура условного обозначения колонок:

ЛПА-СПГ-К-А/ххх МТ, где

А - количество постов;

ххх - максимальный расход газа;

M - вариант исполнения: отсутствие маркировки - стационарная, М - мобильная;

Т - вариант исполнения электронного блока управления: отсутствие маркировки - ЛПА, Т - блок управления «Топаз 306БУ10».

Общий вид стационарной колонки в стандартном конструктивном исполнении приведен на рисунке 1. Также возможен выпуск колонки в исполнении с выносным электронным блоком и дисплеем, в этом случае электронный блок с дисплеем располагается на расстоянии от газового отсека колонки и соединяется с ним кабелями. В исполнении колонки мобильная для удобства доступа при эксплуатации на передвижных установках электронный блок располагается в нижней части несущей конструкции. Места пломбирования в целях предотвращения несанкционированного изменения настроек и вмешательств показаны на рисунках 2 и 3 (пломбируется блок управления, расположенный в блоке электроники под крышкой дисплея).

Места нанесения знаков поверки представлены на рисунках 4 и 5.

Заводской номер в виде цифрового обозначения, состоящий из 2 и более арабских цифр, наносится методом гравировки на маркировочную табличку, которая крепится на боковой поверхности корпуса колонки (рисунок 1).

Место нанесения заводского номера и знака утверждения типа

ООО*

(ttT⁵ ш

Колонка автозаправочная сжиженного природного газа ЛПА-(

Заводской номер

Год выпуска

Расход газа

Рабочее давление газа |              МПа

Потребляемая мощность!            ] Вт

Рабочая Т окр. среды | -      +  ^3 °^с

IIGCIIAT3X

ООО «ИЦ ЛАБ-Ех>

Служба сервиса ООО «НПК «ЛЕНПРОМАВТОМАТИКА» service@lenprom.spb.ru +7 (812) 648-24-60, доб. 179;

+7 (911) 160-34-46;

8-800-550-60-93

НЕ КУРИТЬ!

е ЗАГЛУШИТЕ

ДВИГАТЕЛЬ!

После отключения

от питающей сети не открывать 1 мин

Рисунок 1 - Общий вид колонки: А - место крепления маркировочной таблички;

Б - маркировочная табличка с местом нанесения заводского номера и знаком утверждения типа

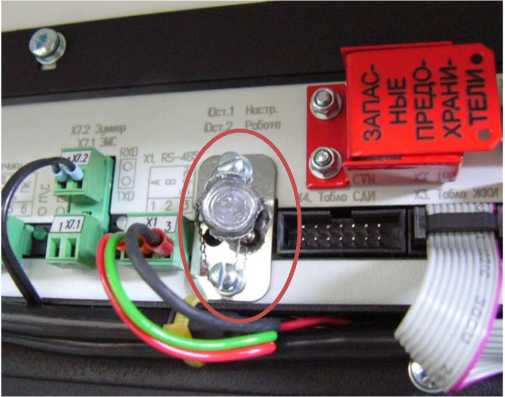

Рисунок 2 - Место пломбирования блока управления Топаз-306БУ10

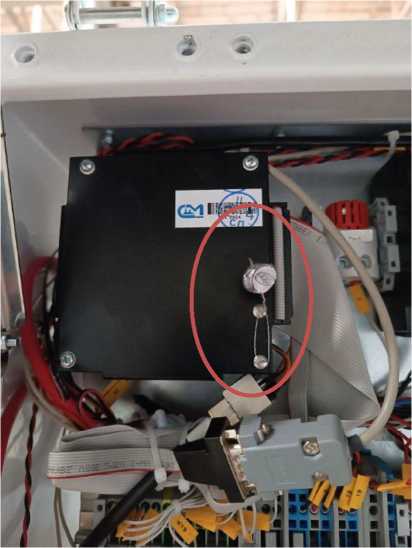

Рисунок 3 - Место пломбирования блока управления ЛПА

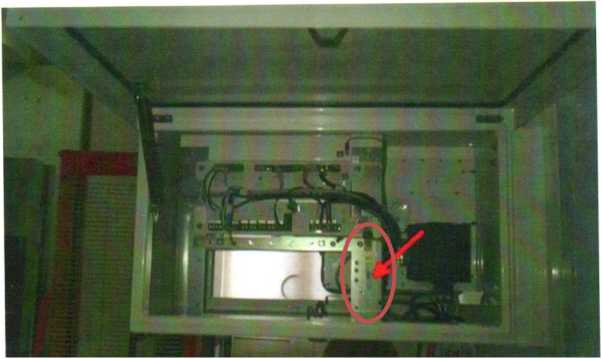

Рисунок 4 - Место нанесения знака поверки для блока управления Топаз-306БУ10

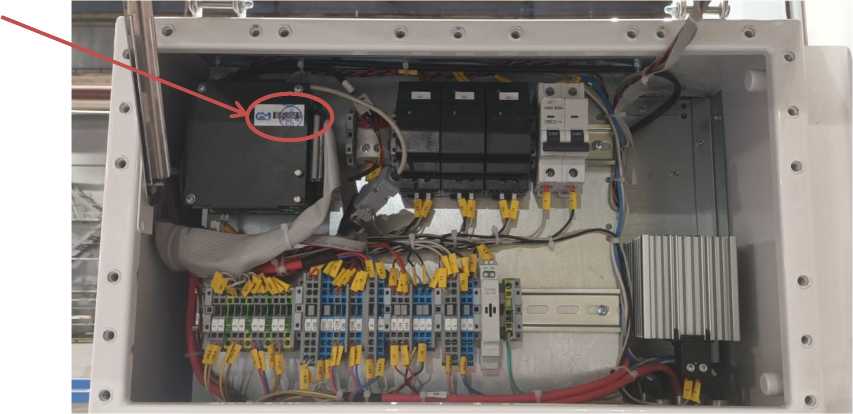

Рисунок 5 - Место нанесения знака поверки для блока управления ЛПА

Колонки имеют встроенное программное обеспечение (ПО) КСПА-027 или Топаз.

Идентификационные данные ПО приведены в таблице 1.

Программное обеспечение защищено от несанкционированного изменения путем пломбирования блока управления. Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к программному обеспечению защищен пломбировкой блока управления.

аблица 1 - Идентификационные данные ПО

Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: «высокий».

Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью колонок.

Метрологические и технические характеристики колонок представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3-Основные технические характеристики

аблица 4 - Показатели надежности

наносится на лицевую панель колонок в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в руководстве по эксплуатации ЛПА-99.010 РЭ «Колонки автозаправочные сжиженного природного газа ЛПА-СПГ-К» с изменением 15 в п. 2.8 Использование по назначению.

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356

ТУ 26.51.52-018-52122445-2017 Колонки автозаправочные сжиженного природного газа ЛПА-СПГ-К. Технические условия с Изменением №1

Общество с ограниченной ответственностью "Научно-производственная компания «ЛЕНПРОМАВТОМАТИКА»

(ООО «НПК «ЛЕНПРОМАВТОМАТИКА»)

ИНН 7813121149

Юридический адрес: 199178, г. Санкт-Петербург, В.О., 13-я линия, д.78, лит. А

Адрес: 196650, г. Санкт-Петербург, г. Колпино, тер. Ижорский завод, д. 41 литера ЕЖ Телефон/факс (812) 648-24-60

Web-сайт: www.lenprom.spb.ru

E-mail: info@lenprom.spb.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

13 февраля 2026 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» ___________ 2026 г. №  ²⁵¹

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
