ПРИЛОЖЕНИЕ № 1.1 к приказу Федерального агентства по техническому регулированию

и метрологии

от «_ »   февршга    2026 Г. № ²⁷⁷

Документы, прилагаемые к приказу в части продления срока действия признания результатов испытаний и утверждения типа, первичной поверки теплосчетчиков и счетчиков воды СКМ-2, рег. № 84819-22

Перечень входящих в приложение документов:

• 1. Сертификат об утверждении типа теплосчетчиков и счетчиков воды СКМ-2, 1 лист.

• 2. Описание типа теплосчетчиков и счетчиков воды СКМ-2, 8 листов.

• 3. Лист с изображением знака поверки, 1 лист.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ

ДЗЯРЖАУНЫ КАМ1ТЭТ

ПА СТАНДАРТЫЗАЦЫ1 РЭСПУБЛ1К1 БЕЛАРУСЬ

ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

№13991 от 16 марта 2021 г.

Срок действия до 16 марта 2026 г.

Наименование типа средств измерений:

Теплосчетчики и счетчики воды СКМ-2

Производитель:

ООО «ВОГЕЗЭНЕРГО», г. Минск, Республика Беларусь

Документ на поверку: МРБ МП. 2057-2012 «Теплосчетчики и счетчики воды СКМ-2. Методика поверки»

Интервал времени между государственными поверками: 48 месяцев при первичной поверке при выпуске из производства, последующий интервал между государственными поверками 24 месяца

Тип средств измерений утвержден постановлением Государственного комитета по стандартизации Республики Беларусь от 16.03.2021 № 23

Средства измерений данного типа средства измерений разрешаются к применению в период срока действия данного сертификата об утверждении типа средства измерений на территории Республики Беларусь в соответствии с прилагаемым описанием типа средств измерений.

Заместитель Председателя коми тета

Директор

И.В.Мазынский

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИИ приложение к сертификату об утверждении типа средств измерений от ■/£ ЛлО/тТО           № '/3>9Q'/

Наименование типа средств измерений и их обозначение: Теплосчетчики и счетчики воды СКМ-2

Назначение и область применения: теплосчетчики и счетчики воды СКМ-2 (далее - счетчики), предназначены для измерения тепловой энергии, которую поглощает или отдает в системах водяного теплоснабжения теплоносящая жидкость (далее - теплоноситель), а также для измерения объемного и массового расхода холодной питьевой воды и горячей воды. Счетчики могут измерять параметры жидкости (расход, температуру, объем, массу, давление, разность температур, разность объемов, разность масс), текущее время, время наработки.

Область применения: источники теплоты, предприятия тепловых сетей, тепловые пункты, объекты потребления (здания) промышленного, коммунального и бытового назначения, узлы технического и коммерческого учета воды.

Описание: счетчики являются одноканальными или многоканальными составными многофункциональными устройствами со встроенным жидкокристаллическим цифробуквенным индикатором и состоят из вычислителя теплосчетчика и счетчика воды СКМ-2, датчиков потока, комплектов датчиков температуры, датчиков давления.

В зависимости от исполнения в состав счетчиков могут входить:

до одного вычислителя теплосчетчика и счетчика воды СКМ-2;

до пяти датчиков потока с выходным импульсным сигналом;

до двух комплектов и до трех одиночных датчиков температуры PtlOO (100П) или Pt5OO(5OOE[) по СТБ EN 60751-2011 (ГОСТ 6651-2009).

до пяти датчиков давления с выходным токовым сигналом.

Принцип работы счетчика основан на измерении параметров теплоносителя в трубопроводах и последующем вычислении расхода, объема, массы и тепловой энергии путем обработки результатов измерений.

Защита от несанкционированной модификации и проверка целостности ПО осуществлена с помощью расчета и вывода на ЖКИ или экран компьютера контрольной суммы CRC-32 и сравнением ее с номинальным значением. Идентификационные данные программного обеспечения:

идентификационный номер ПО не ниже ver 2.хх; контрольная сумма исполняемого кода DFFC997D;

алгоритм вычисления цифрового идентификатора ПО CRC-32.

Директор

И.В.Мазынскии

«ВОГЕ

Обязательные метрологические требования:

Обязательные метрологические требования приведены в таблице 1

Таблица 1

Максимально допускаемая погрешность при измерении объема датчиками потока, входящими в состав счетчиков исполнения U0, не должна превышать следующих значений:

при Q₂ < q < Q₃ ±2 % для воды, имеющей температуру <30 °C; ±3 % для воды, имеющей температуру >30 °C;

при Qi < q < Q₂ ±5 %

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Рабочая среда..................................................................... вода

Количество разрядов ЖКИ................................................... 2x16

Диапазон измерения расхода, м³/ч...............;................. от 0,015 до 125000

Диапазон измерения температуры теплоносителя, °C...............

Диапазон измерения разности температур теплоносителя, °C ...

Давление измеряемой среды, МПа......................................

Весовой коэффициент импульса K_v, л/имп, для входного им

Напряжение питания переменного тока вычислителя при номи

нальной частоте питающей сети 50 Гц, В Пределы допускаемой абсолютной ния расхода вычислителем, имп ...

Пределы допускаемой приведенной погрешности преобразова

ния давления вычислителем (без учета погрешности датчиков давления), %,

Пределы допускаемой приведенной погрешности преобразования давления датчиками давления, %,

Пределы допускаемой относительной погрешности измерения времени вычислителем, %,

Пределы допускаемой абсолютной погрешности преобразования температуры вычислителем (без учета погрешности датчиков температуры), °C,

Пределы допускаемой относительной погрешности измерения разности температур датчиками температур, %......................................................±(0,5 + ЗД0_П1;_П/Д0)

где Д0 - разность температур в подающем и обратном трубопроводах, °C;

Д0_т - минимально допустимая разность температур в подающем и обратном трубопроводах, °C.

Пределы допускаемой абсолютной погрешности канала измерения температуры (t), °C, термопреобразователями сопротивления:

класса А по ГОСТ 6651-2009, СТБ EN 60751-201 1...........±(0,45 ± 0,002t)

класса В по ГОСТ 6651 -2009, СТБ EN 60751 -201 1.......... ±(0,6 ± 0,0051)

Пределы допускаемой относительной погрешности измерения тепловой энергии вычислителем, %,...... ±(0,5 + Д0_1п;_п/Д0)

Пределы допускаемой относительной погрешности измерения тепловой энергии измерительным каналом счетчика, %, по ГОСТ EN 1434-1-2018

±(2 ± 4Д0_П1|_П/Л0 ± 0,0 lqp/q) ±(3 ± 4Д0_|П|_П/Д0 ± 0,02qp/q) ±(4 ± 4Д0_т!п/Д0 ± 0,05qp/q)

Потребляемая мощность вычислителя, Вт, не более

Время установления рабочего режима, мин, не более

Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 I Класс исполнения по устойчивости к климатическим воздействиям окружающей среды по ГОСТ EN 1434-1-2018

вычислитель

Исполнение по устойчивости и прочности к воздействию синусоидальных вибраций по ГОСТ 12997-86

Степень защиты, обеспечиваемая оболочками по

ГОСТ 14254 -2015.........................................

Для считывания всех измеренных и статистическ ны интерфейсы последовательной связи

Климатические условия при эксплуатации: температура окружающего воздуха, °C, вычислитель..............................................................

относительная влажность окружающего воздуха

при температуре 25 °C, % .........................................................до 93

атмосферное давление, кПа..........................................от 84,0 до 106,7

Климатические условия при транспортировании:

температура окружающего воздуха, °C.................от минус 25 до плюс 55

при температуре 35° С, % ........................................................до 95

атмосферное давление, кПа.........................................от 84,0 до 106,7

Габаритные размеры, мм, не более:

вычислителя.................................................................200x180x80

Масса, кг, не более:

вычислителя,

Средний срок службы, лет, не менее,

Средняя наработка на отказ, ч, не менее

няются

Комплектность:

Комплект поставки указан в таблице 2.

Таблица 2

Директор

=, ^r J * ™_к.В.Мазынский [)

Место нанесения знака утверждения типа средств измерений

Знак утверждения типа наносится на переднюю панель вычислителя методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.

Поверка осуществляется по МРБ МП.2057 - 2012 ’’Теплосчетчики и счетчики воды СКМ-2. Методика поверки” в редакции изменения № 3.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ТУ BY 101138220.007-2010 “Теплосчетчики и счетчики воды СКМ-2. Технические условия”.

ГОСТ EN 1434-1-2018 ’’Теплосчетчики. Общие требования”.

ГОСТ EN 1434-4-2018 ’’Теплосчетчики. Испытания с целью утверждения типа”.

ГОСТ 12997-84 ’’Изделия ГСП. Общие технические условия”.

СТБ ГОСТ Р 51649-2004 ’’Теплосчетчики для водяных систем теплоснабжения.

Общие технические условия”.

ГОСТ ISO 4064-1-2017 ’’Счетчики холодной питьевой воды и горячей воды. Технические требования ”.

ГОСТ ISO 4064-3-2017 ’’Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 3. Методы и средства испытаний”

ТР ТС 004/2011 “О безопасности низковольтного оборудования”

ТР ТС 020/2011 “Электромагнитная совместимость технических средств” методику поверки:

МРБ МП.2057 - 2012 ’’Теплосчетчик и счетчик воды СКМ-2. Методика поверки” в редакции изменения №3

Перечень средств поверки: частотомер 43-34, погрешность измерения частоты ±0,01 %; магазин сопротивлений Р4831, 3-й разряд ГОСТ 23737, класс 0,02/2-10'⁶; мера электрического сопротивления многозначная МС3071, класс 0,001/1,4-10'⁶; имитаторы термопреобразователей сопротивления МК 3002, пределы допускаемых отклонений действительных значений сопротивлений имитаторов от номинальных ±0,005 %, ампервольтметр М2018, класс 0,2, диапазон измерения 0,02 А, блок питания Б5-29, погрешность 0,03Vk ±а, диапазон от 5 до 12 В, 0,1 А; мегаомметр Ф4102/1-1М, класс 1,5, диапазон от 0 до 1000 МОм.

Примечание - Допускается применять другие средства поверки, обеспечиваю

щие определение метрологических характеристик поверяемых средств измере-

к а /у .СДЙУ'Л? \

Уд \

«ВОГЕЗЭНЕРГО»;

\ '

Идентификация программного обеспечения

Версия встроенного программного обеспечения для теплосчетчиков и счетчиков СКМ-2 - не ниже ver 2.хх, контрольная сумма исполняемого кода -DFFC997D.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: теплосчетчики и счетчики воды СКМ-2 соответствуют требованиям ТУВУ 101138220.007-2010, ГОСТ EN 1434-1-2018, ГОСТ EN 1434-4-2018, ГОСТ 12997-84, СТБ ГОСТ Р 51649-2004, ГОСТ ISO 4064-1-2017, ГОСТ ISO 4064-3-2017, ТР ТС 004/2011, ТР ТС 020/2011 (Декларация о соответствии № ЕАЭС BY/112.11.01.ТР004 003 37645 действительна до 29.10.2024 включительно).

Производитель средств измерений ООО «ВОГЕЗЭНЕРГО»,

Республика Беларусь, г. Минск, ул.Бородинская, 2Д телефон: + 375-17-239-21-71, e-mail: vogez-gk@mail.ru

Уполномоченное юридическое лицо, проводившее испытания средств измерений, БелГИМ, Республика Беларусь, г. Минск, Старовиленский тракт, 93 телефон: +375 17 374-55-01, e-mail info@belgim.by

Приложения: 1. Фотография общего вида средства измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Количество страниц описания типа средств измерений (с приложениями) 8.

А.С. Волынец

ПРИЛОЖЕНИЕ А

(обязательное)

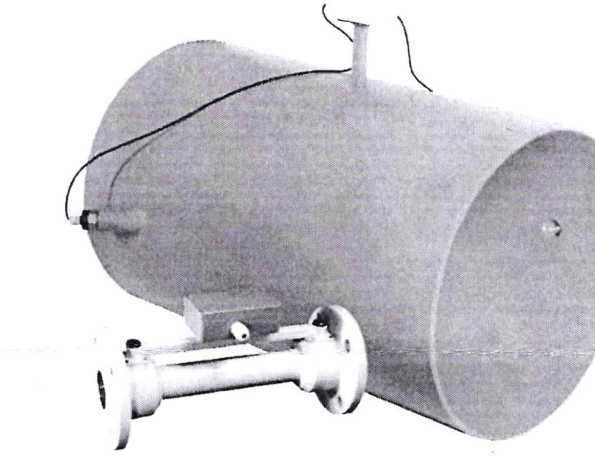

Фотография общего вида средства измерений

ПРИЛОЖЕНИЕ Б

(обязательное)

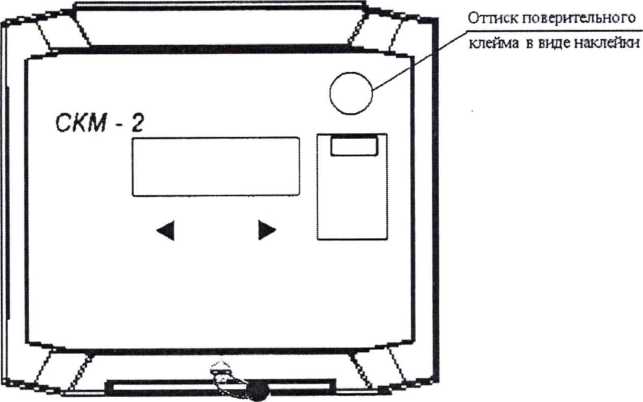

Схема с указанием места нанесения знака поверки (клеймо-наклейка)

Рисунок Б.1 - Место нанесения знака поверки в виде клейма-наклейки

Формы знаков поверки

Государственного предприятия «Молодечненский ЦСМС» для теплосчетчиков «СКМ-2»

Описание знака государственной поверки

BY - международный код Республики Беларусь;

ГчхП - стилизованное изображение знака поверки;

ААА - шифр юридического лица, Государственное предприятие «Молодечненский ЦСМС»;

0000000 - порядковый номер в виде шестизначного или семизначного цифрового кода со сквозной нумерацией в пределах одного года; гггг - год осуществления поверки;

1 -12 - месяц проведения поверки

.А.Филиппов

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

18 февраля 2026 г.

Москва

О продлении признания результатов испытаний и утверждения типа, первичной поверки средства измерений

В целях реализации Соглашения о взаимном признании результатов испытаний в целях утверждения типа, метрологической аттестации, поверки

по межгосударственной стандартизации ПМГ 06-2024 «Порядок признания результатов испытаний и утверждения типа, первичной поверки, метрологической аттестации средств измерений», введенными в действие приказом Федерального агентства по техническому регулированию и метрологии от 17 июня 2024 г. № 810-ст, п р и к а з ы в а ю:

• 1. Продлить срок действия признания результатов испытаний и утверждения типа, первичной поверки средства измерений, указанного в приложении к настоящему приказу на период срока действия свидетельства (сертификата) об утверждении типа средства измерений, выданного национальным органом государства, на территории которого осуществляется выпуск из производства средства измерений.

• 2. ФБУ «НИЦ ПМ - Ростест» внести изменения в сведения о признании результатов испытаний и утверждения типа, первичной поверки средства измерений в части срока действия признания результатов испытаний и утверждения типа, первичной поверки согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

ПРИЛОЖЕНИЕ № 1 к приказу Федерального агентства по техническому регулированию

и метрологии

_____   2026 г. №  __

Сведения о признании результатов испытаний и утверждения типа, первичной поверки средства измерений, в части продления срока действия признания
