МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

18 февраля 2026 г.

Москва

О признании результатов испытаний и утверждения типа

первичной поверки средства измерений

В целях реализации Соглашения о взаимном признании результатов испытаний в целях утверждения типа, метрологической аттестации, поверки

по межгосударственной стандартизации ПМГ 06-2024 «Порядок признания результатов испытаний и утверждения типа, первичной поверки, метрологической аттестации средств измерений», введенными в действие приказом Федерального агентства по техническому регулированию и метрологии от 17 июня 2024 г. № 810-ст, п р и к а з ы в а ю:

• 1. Признать результаты испытаний и утверждения типа, первичную поверку средства измерений, сведения о котором прилагаются к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения о признании результатов испытаний и утверждения типа, первичной поверки средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Заместитель руководите.!

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

ПРИЛОЖЕНИЕ № 1.1

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »    Ффврфф   2026 г. № _⁷_

Документы, прилагаемые к приказу в части признания результатов испытаний и утверждения типа, первичной поверки дозиметров поисковых ДКГ-РМ1401Р, рег. № 97805-26

Перечень входящих в приложение документов:

• 1. Сертификат об утверждении типа дозиметров поисковых ДКГ-РМ1401Р, 1 лист.

• 2. Описание типа дозиметров поисковых ДКГ-РМ1401Р, 10 листов.

• 3. Методика поверки дозиметров поисковых ДКГ-РМ1401Р, 14 листов.

• 4. Лист с изображением знака поверки, 2 листа.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ

СЕРТИФИКАТ

ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

№ 18454 от 14 февраля 2025 г.

Срок действия до 14 февраля 2030 г.

Наименование типа средств измерений:

Дозиметры поисковые ДКГ-РМ1401Р

Производитель:

ООО «Радметрон», г. Минск, Республика Беларусь

Выдан:

ООО «Радметрон», г. Минск, Республика Беларусь

Документ на поверку:

МРБ МП.4143-2024 «Система обеспечения единства измерений Республики Беларусь.

Дозиметры поисковые ДКГ-РМ1401Р. Методика поверки» с изменением № 1

Интервал времени между государственными поверками: 12 месяцев

Тип средств измерений утвержден постановлением Государственного комитета по стандартизации Республики Беларусь от 14.02.2025 № 22

Средства измерений данного типа средства измерений, производимые в период срока действия данного сертификата об утверждении типа средства измерений, или утвержденный тип единичного экземпляра средства измерений разрешаются к применению на территории Республики Беларусь в соответствии с прилагаемым описанием типа средства измерений (с 09.12.2025 действует в редакции с изменением № 1, утвержденным постановлением Государственного комитета по стандартизации Республики Беларусь от 09.12.2025 № 160).

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

(в редакции изменения № 1 от 09 /Д.      )

приложение к сертификату об утверждении типа средств измерений от /<У              20 А г. № /ЯЧО9

Наименование типа средств измерений и их обозначение:

Дозиметры поисковые ДКГ-РМ1401Р

Назначение и область применения:

Дозиметры поисковые ДКГ-РМ1401Р (далее - дозиметры) предназначены для измерения мощности амбиентного эквивалента дозы Н(10) далее - МАЭД), амбиентного эквивалента дозы Н(10) (далее - АЭД) гамма-излучения, поиска (обнаружения и локализации) радиоактивных и ядерных материалов по их внешнему гамма-излучению.

Область применения: дозиметры могут использоваться для измерений ионизирующих излучений, поиска (обнаружения и локализации) радиоактивных источников и ядерных материалов, а также непрерывного контроля за дозовой нагрузкой сотрудниками банковских, таможенных и пограничных служб, транспортных организаций, радиологических и изотопных лабораторий, сотрудниками министерства по чрезвычайным ситуациям, аварийных служб, а также широким кругом потребителей, которые по роду своей деятельности связаны с обнаружением и локализацией радиоактивных источников и ядерных материалов.

Описание:

Принцип действия дозиметров основан на измерении и подсчете импульсов, поступающих с выхода высокочувствительного комбинированного блока детектирования на основе сцинтилляторов из пластика и CsI(Tl), и вычислении МАЭД и АЭД. При поиске производится сравнение числа импульсов, поступающих с выхода блока детектирования за определенное время с пороговым значением, рассчитанным на основе измерения скорости счета от внешнего радиационного фона и установленного коэффициента.

Выбор режимов и установка параметров дозиметров осуществляется с помощью двух кнопок. Результаты измерения и режимы работы дозиметров индицируются на жидкокристаллическом индикаторе (далее - ЖКИ). В режиме связи с персональным компьютером (далее - ПК) выбор режимов индикации, установка параметров дозиметра, а также передача результатов измерений осуществляется через USB-интерфейс. Дозиметры (модификации ДКГ-РМ1401РВ) имеют возможность передачи информации по радиоканалу типа Bluetooth.

В дозиметрах имеются встроенные световые, звуковой и вибрационный сигнализаторы.

Питание дозиметра осуществляется от гальванического элемента питания типоразмера AAA (LR03) или от аккумуляторной батареи аналогичного размера.

Дозиметры выпускают в двух модификациях:

дозиметр поисковый ДКГ-РМ1401Р;

дозиметр поисковый ДКГ-РМ1401РВ. Отличается от ДКГ-РМ1401Р наличием радиоканала типа Bluetooth.

Программное обеспечение (далее - ПО) дозиметров подразделяется на встроенное ПО и прикладное ПО для работы на ПК, работающих под управлением ОС Windows.

Встроенное ПО размещено в энергонезависимой памяти дозиметра и позволяет осуществлять:

тестирование и диагностику основных блоков дозиметра;

управление детектором гамма-излучения и расчет АЭД и МАЭД; индикацию информации на ЖКИ;

контроль и установку пороговых значений по АЭД и МАЭД, коэффициента и;

выдачу световой, звуковой и/или вибрационной сигнализаций при превышении пороговых значений по АЭД, МАЭД, а также рассчитанных порогов срабатывания при поиске;

сохранение дозиметрических данных в энергонезависимой памяти дозиметра; связь с ПК.

Прикладное ПО устанавливается на ПК, работающий под управлением ОС Windows. Основные функции прикладного ПО:

считывание/запись и отображение данных о подключенном к ПК дозиметре (модификация, номер дозиметра, версия встроенного ПО);

установка параметров и доступных режимов индикации дозиметра; задание пороговых значений по АЭД и МАЭД, коэффициента и;

считывание и отображение результатов измерений скорости счета, АЭД и МАЭД гамма-излучения, экспортирование полученных данных в файл истории дозиметрических измерений.

К метрологически значимому относится все ПО.

Запись встроенного ПО (программы микропроцессора) в энергонезависимую память дозиметра осуществляется в процессе производства при помощи специального оборудования изготовителя. ПО защищено от преднамеренных и непреднамеренных изменений защитной пломбой. Кроме того, контроль защиты встроенного ПО осуществляется проверкой отсутствия сообщений об ошибках при тестировании дозиметра, целостностью пломбы на дозиметре и соответствия версии встроенного ПО, индицируемого на ЖКИ после включения дозиметра, номеру версии, записанной в разделе «Свидетельство о приемке» паспорта на дозиметр.

Контроль защиты прикладного ПО осуществляется сравнением версии и контрольной суммы, рассчитанной по методу MD5, указанными в разделе «Свидетельство о приемке» паспорта на дозиметр, с полученными при работе дозиметра в режиме связи с ПК. Расчет контрольной суммы проводится стандартными средствами, например, Total Commander, Double Commander.

Дата изготовления (день, месяц, год) указывается в паспорте в разделе «Свидетельство о приемке».

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены' в таблицах 2, 3.

Таблица 2

Таблица 3

Комплектность: представлена в таблице 4

Таблица 4

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист паспорта и На этикетку дозиметров.

Поверка осуществляется по МРБ МП.4143-2024 «Система обеспечения единства измерений Республики Беларусь. Дозиметры поисковые ДКГ-РМ1401Р. Методика поверки» с изменением № 1.

Сведения о методиках (методах) измерений: приведены в руководстве по эксплуатации.

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:                                   . - ""У-

ТУ BY 100345122.114-2024 «Дозиметры поисковые ДКГ-РМ1401Р. Технические условия»;

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;

технический регламент Республики Беларусь «Средства электросвязи. Безопасность» (TP 2018/024/BY);

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

методику поверки:

МРБ МП.4143-2024 «Система обеспечения единства измерений Республики Беларусь. Дозиметры поисковые ДКГ-РМ1401Р. Методика поверки» с изменением № 1.

Перечень средств поверки: представлен в таблице 5.

Таблица 5

Наименование и тип средств поверки

Эталонная дозиметрическая установка гамма-излучения по ГОСТ 8,087-2000 с набором радионуклидных источников ¹³⁷Cs_________________________________________

Дозиметр гамма-излучения ДКГ-РМ1211  ________________________________________

Секундомер электронный «Интеграл С-01»_______

Гигрометр-термометр цифровой ГТЦ-1___________________________________________

Барометр-анероид метеорологический БАММ-1__

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью,

Идентификация программного обеспечения: представлена в таблице 6,

Таблица 6

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: дозиметры поисковые ДКГ-РМ1401Р соответствуют требованиям ТУ BY 100345122.114-2024, ГОСТ 27451-87, TP 2018/024/BY, ТР ТС 020/2011.

Производитель средств измерений

Общество с ограниченной ответственностью «Радметрон» (ООО «Радметрон») Юридический адрес: Республика Беларусь, 220040, г. Минск, ул. М. Богдановича, 112-Зн, кабинет 53.

Почтовый адрес: Республика Беларусь, 220141, г. Минск, ул. Ф. Скорины, 51. Телефон +375 17 336 6868 моб. +375 44 773 44 44 e-mail: info@radmetron.com

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон:+375 17 374-55-01 факс:+375 17 244-99-38 e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Приложение 1 (обязательное) Фотографии общего вида средств измерений

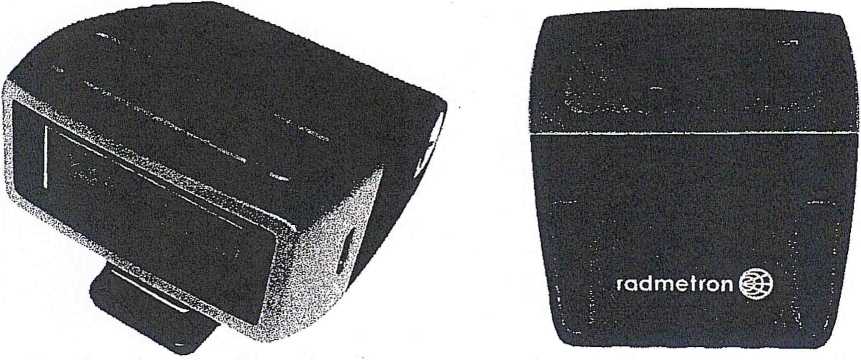

Рисунок 1.1- Фотографии общего вида дозиметров (изображения носят иллюстративный характер)

Рисунок 1.2- Фотографии маркировки дозиметров (изображения носят иллюстративный характер)

Приложение 2

(обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

При положительных результатах первичной поверки дозиметров знаки поверки средств "измерений в виде оттиска и в виде наклейки наносятся в паспорт (раздел «Свидетельство о приемке»).

При положительных результатах последующей поверки дозиметров знак поверки средств измерений в виде оттиска наносится в паспорт (раздел «Особые отметки»), знак поверки средств измерений в виде наклейки наносят на корпус дозиметра в соответствии с рисунком 2,1.

Место для нанесения знака поверки средств измерений

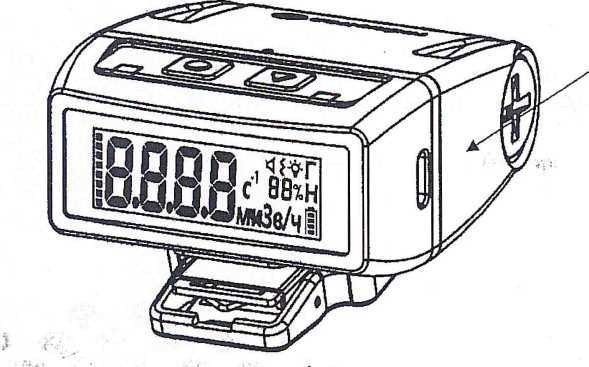

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки средств измерений в виде наклейки при положительных результатах последующей поверки дозиметров

/ .

УТВЕРЖДАЮ

Замес гйтелудиректора, БелГИМ

_____LL—Ю.В. Козак

« 1Ъ»  12 Z 2024

Система обеспечения единства измерений Республики Беларусь

ДОЗИМЕТРЫ ПОИСКОВЫЕ ДКГ-РМ1401Р

Методика поверки

МРБ МП.4143-2024

Листов 14

Разработчик:

Инженер по метрологии НТО

« // »

н»

2024

метрон» vl и V п » юлогии

Содержание

• 1 Нормативные ссылки

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей .

• 5 Требования безопасности

• 6 Условия поверки...........

• 7 Подготовка к поверке........

• 8 Проведение поверки.....

• 9 Оформление результатов поверки

Приложение А (обязательное) Обязательные метрологические требования к дозиметрам ..10

Приложение Б (рекомендуемое) Форма протокола поверки...................................

Библиография......................'.

Настоящая методика поверки (далее - МП) распространяется на дозиметры поисковые ДКГ-РМ1401Р (далее - дозиметры) производства ООО «Радмегрон», Республика Беларусь и устанавливает методы и средства первичной и последующих поверок.

Настоящая МП разработана в соответствии с требованиями [2], СТБ 8065.

Обязательные метрологические требования, предъявляемые к дозиметрам, приведены в приложении А.

1 Нормативные ссылки

ТКП 8.007-2023 Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений, предназначенных для применения при измерениях вне сферы законодательной метрологии. Правила проведения работ

СТБ 8065-2016 Система обеспечения единства измерений Республики Беларусь. Дозиметры и измерители мощности дозы гамма-излучения. Методика поверки

ГОСТ 8.087-2000 Государственная система обеспечения единства измерений. Установки дозиметрические рентгеновского и гамма-излучений эталонные. Методика поверки по мощности экспозиционной дозы и мощности кермы в воздухе

Примечание - При пользовании настоящей МП целесообразно проверить действие ссылочных документов на официальном сайте Национального фонда технических нормативных правовых актов в области технического нормирования и стандартизации (далее - ТИПА) в глобальной компьютерной сети Интернет.

Если ссылочные ТИПА заменены (изменены), то при пользовании настоящей МП следует руководствоваться замененными (измененными) ТИПА. Если ссылочные ТИПА отменены без замены, то положение, в котором дана ссылка на них, применяется в части, не затрагивающей эту ссылку.

2 Операции поверки

При проведении поверки должны быть проведены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

3 Средства поверки

При проведении поверки должны применяться средства поверки с характеристиками, указанными в таблице 2.

Таблица 2 - Средства поверки

4 Требования к квалификации поверителей

К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, имеющих необходимую квалификацию в области обеспечения единства измерений.

5 Требования безопасности

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с [4], [5], установленные в руководстве по эксплуатации [6].

• 5.2 Процесс поверки должен быть отнесен к работе с вредными условиями труда.

6 Условия поверки

При поверке дозиметров соблюдают следующие условия:

• - температура окружающего воздуха                    от 15 °C до 25 °C;

• - относительная влажность окружающего воздуха        от 30 % до 80 %;

• - атмосферное давление .                                от 86 до 106 кПа;

• - внешнее фоновое гамма-излучение                     не более 0,2 мкЗв/ч.

7 Подготовка к поверке

• 7.1 Поверка дозиметров осуществляется при питании их от полностью заряженного встроенного элемента питания.

• 7.2 Перед проведением поверки выполняют следующие подготовительные работы:

• - изучают руководство по эксплуатации [6];

• - проверяют наличие средств поверки в соответствии с таблицей 2 настоящей МП и соответствия их метрологических характеристик требуемым значениям;

• - проверяют наличие действующих свидетельств о поверке (калибровке) на средства поверки или знаков поверки (калибровки), подтверждающих прохождение метрологической оценки в органах государственной метрологической службы;

• - устанавливают вспомогательные средства поверки, позволяющие в процессе поверки контролировать изменения влияющих факторов (температуру окружающего воздуха, относительную влажность воздуха, атмосферное давление, внешнее фоновое гамма-излучение);

• - проверяют соблюдение условий по разделу 6 настоящей МП;

• - подготавливают и проверяют работоспособность средств поверки согласно эксплуатационной документации на них.

• 8 Проведение поверки

8.1 Внешний осмотр

• 8.1.1 При проведении внешнего осмотра должно быть установлено соответствие дозиметров следующим требованиям:

• - соответствие комплектности поверяемых дозиметров требованиям руководства по эксплуатации [6] и паспорта [7];

• - при последующей поверке наличие в паспорте [7] отметки о первичной поверке или свидетельства о последней поверке;

• - наличие четких маркировочных надписей на дозиметрах;

• - отсутствие загрязнений, механических повреждений, влияющих на работу дозиметров.

• 8.1.2 Дозиметр должен соответствовать всем требованиям 8.1.1. Результаты внешнего осмотра заносят в протокол поверки по форме приложения Б.

8.2 Опробование

• 8.2.1 При проведении опробования необходимо провести:

• - проверку функционирования дозиметров;

• - идентификацию программного обеспечения (далее - ПО).

• 8.2.2 Проверку функционирования поверяемых дозиметров проводят в соответствии с разделом 2.1.4 руководства по эксплуатации [6].

• 8.2.3 Проверку соответствия требованиям ПО дозиметров проводят путем идентификации ПО и проверки защиты ПО от несанкционированного доступа во избежание искажения результатов измерений.

Идентификацию встроенного ПО, к которому невозможен доступ, а запись которого осуществляется в процессе производства, осуществляют проверкой отсутствия сообщений об ошибках при тестировании дозиметров, целостностью пломбы на дозиметрах и соответствия версии встроенного ПО, индицируемого при тестировании дозиметров, номеру версии, записанной в разделе «Свидетельство о приемке» паспорта [7].

Идентификацию прикладного ПО осуществляют сравнением номера версии и значений контрольной суммы, полученных при поверке в режиме связи с персональным компьютером (далее - ПК), с указанными в разделе «Свидетельство о приемке» паспорта [7] и таблице 3 настоящей МП. Расчет контрольной суммы проводится по методу MD5 стандартными средствами, например, Total Commander, Double Commander.

Таблица 3 - Идентификационные данные ПО дозиметров

• 8.2.4 Результаты опробования считают положительными, если после тестирования и калибровки, отсутствуют сообщения об ошибках и идентификационные данные ПО соответствуют указанным в разделе «Свидетельство о приемке» паспорта [7] и таблице 3.

8.3 Определение метрологических характеристик

8.3.1 Определение основной относительной погрешности дозиметров при измерении мощности амбиентного эквивалента дозы Н(10) непрерывного гамма-излучения

При определении основной относительной погрешности дозиметров при измерении МАЭД Я(10) непрерывного гамма-излучения выполняют следующие операции:

• 8.3.1.1 Включают дозиметр, после перехода дозиметра в режим индикации скорости счета включают режим индикации МАЭД и устанавливают максимальные значения порогов по МАЭД и АЭД согласно 2.2.3 руководства по эксплуатации [6].

• 8.3.1.2 Размещают дозиметр на поверочной дозиметрической установке с источником гамма-излучения ¹³⁷Cs (далее - дозиметрическая установка) так, чтобы панель дозиметра, на которой расположен геометрический центр детектора была обращена к источнику излучения, а нормаль, проведенная через геометрический центр детектора, совпадала с осью потока излучения. Геометрический центр детектора обозначен знаком «•» на корпусе дозиметра и в руководстве по эксплуатации [6].

• 8.3.1.3 Не менее чем через 120 с после включения режима индикации МАЭД и с интервалом не менее 30 с снимают пять показаний МАЭД внешнего фона гамма-излучения (далее - гамма-фона) и вычисляют среднее арифметическое МАЭД гамма-фона Дф, мкЗв/ч, по формуле

Дф=^^=1Йфи                         (О

где Нф1 - i-oe показание дозиметров при измерении МАЭД гамма-фона, мкЗв/ч.

• 8.3.1.4 Устанавливают дозиметр на дозиметрической установке так, чтобы геометрический центр детектора совпал с точкой поверки, в которой эталонное значение МАЭД Н_оj равно 0,8 мкЗв/ч, и подвергают дозиметр облучению.

• 8.3.1.5 Не менее чем через 120 с после начала облучения и с интервалом не менее 30 с снимают пять показаний МАЭД и вычисляют среднее арифметическое МАЭД Hj, мЗв/ч, по формуле

Vj&iHy.                      (2)

где Ну - /-ое показание дозиметра при измерении в у-ой точке поверки МАЭД, мкЗв/ч.

• 8.3.1.6 Вычисляют основную относительную погрешность при измерении МАЭД гамма-излучения в точке поверки Qj, %, по формуле

  <?/

(3)

где Н₀] - эталонное значение МАЭД ву-ой точке поверки, мкЗв/ч; Hj - среднее арифметическое МАЭД ву-ой точке поверки, мкЗв/ч; Дф - среднее арифметическое МАЭД гамма-фона, мкЗв/ч.

• 8.3.1.7 Вычисляют значение доверительных границ допускаемой основной относительной погрешности при измерении МАЭД непрерывного гамма-излучения <5маэД’ ^ПР^И доверительной вероятности Р = 0,95 по формуле

  «МЛЭД = 1ЛЖ)^г + «?;)².

  (4)

где Q_o - относительная погрешность эталонной дозиметрической установки при воспроизведении МАЭД в точке поверки, % (берется из свидетельства о поверке).

Qj - относительная погрешность измерения в точке поверки, рассчитанная по формуле (3), %.

• 8.3.1.8 Повторяют действия 8.3.1.4 - 8.3.1.7 в контрольных точка*, в которых эталонное значение МАЭД равно 8, 80, 800 мкЗв/ч; 8, 80, 240 мЗв/ч;

Проведение поверки в точках, указанных в 8.3.1.4, 8.3.1.8, обеспечивает подтверждение диапазона измерений МАЭД непрерывного гамма-излучения в пределах значений, приведенных в таблице АЛ приложения А.

• 8.3.1.9 Значения доверительных границ основной относительной погрешности при измерении МАЭД 5_МЛЭд, %, в каждой точке поверки, рассчитанные по формуле (4), должны находиться в пределах допускаемой основной относительной погрешности, приведенных в таблице А. 1 приложения А.

8.3.2 Определение основной относительной погрешности дозиметров при измерении амбиентного эквивалента дозы Н(10) непрерывного гамма-излучения

При определении основной относительной погрешности дозиметров при измерении АЭД Н(10) непрерывного гамма-излучения выполняют следующие операции:

• 8.3.2.1 Включают дозиметр, после перехода дозиметра в режим индикации скорости счета включают режим индикации АЭД и устанавливают максимальные значения порогов по МАЭД и АЭД согласно 2.2.3 руководства по эксплуатации [6].

• 8.3.2.2 Перед проверкой основной относительной погрешности при измерении АЭД гамма-излучения необходимо сбросить (обнулить) накопленное значение АЭД согласно

• 2.2.3 руководства по эксплуатации [6].

• 8.3.2.3 Выполняют действия по 8.3.1.2.

• 8.3.2.4 Снимают начальное показание АЭД.

• 8.3.2.5  Устанавливают дозиметр на дозиметрической установке так, чтобы геометрический центр детектора совпал с точкой поверки, в которой эталонное значение МАЭД H_oj равно 8 мкЗв/ч.

• 8.3.2.6 Подвергают дозиметр облучению в течение времени Т, равного 1 ч.

• 8.3.2.7 Через 1 ч прекращают облучение и снимают конечное показание АЭД.

• 8.3.2.8 Вычисляют основную относительную погрешность при измерении АЭД непрерывного гамма-излучения измерения Gj, %,по формуле

где H_Kj - конечное значение АЭД в /-ой точке поверки, мкЗв;

H_Hj - начальное значение АЭД в /-ой точке поверки, мкЗв;

H_Qj - эталонное (расчетное) значение МАЭД в /-ой точке поверки, мкЗв/ч;

Т — продолжительность облучения, ч.

• 8.3.2.9 Вычисляют значение доверительных границ допускаемой основной относительной погрешности при измерении АЭД непрерывного гамма-излучения 5_АЭд, %, при доверительной вероятности Р = 0,95 рассчитывают по формуле

«лэд = l.lV(Go)² + (С»²,          .                (6)

- где G_o — относительная погрешность эталонной дозиметрической установки в точке поверки, % (берется из свидетельства о поверке);

Gj - относительная погрешность при измерении АЭД гамма-излучения в /-ой точке поверки, определенная по формуле (5), %.

• 8.3.2.10 Повторяют действия 8.3.2.4 - 8.3.2.9 в контрольных точках, в которых эталонное значение МАЭД H_oj равно 8; 240 мЗв/ч при продолжительности облучения равной 15 мин.

• 8.3.2.11 Проведение поверки в точках, указанных в 8.3.-2.5, 8.3.2.10 обеспечивает подтверждение диапазона измерений АЭД непрерывного гамма-излучения в пределах значений, приведенных в таблице А. 1 приложения А.

8.3.2.12^3начсния доверительных границ основной относительной погрешности при измерении АЭД 5_АЭД, % в каждой точке поверки, рассчитанные по формуле (6), должны находиться в пределах допускаемой основной относительной погрешности, приведенных в таблице А.1 приложения А.

9 Оформление результатов поверки

• 9.1 Результаты поверки заносят в протокол поверки. Рекомендуемая форма протокола поверки приведена в приложении Б.

• 9.2 При положительных результатах первичной поверки дозиметров, применяемых в сфере законодательной метрологии, в паспорте [7] (раздел «Свидетельство о приёмке») ставят подпись поверителя, наносят знак поверки средств измерений в виде оттиска с указанием даты проведения первичной поверки и знак поверки средств измерений в виде наклейки.

• 9.3 При положительных результатах последующей поверки дозиметров, применяемых в сфере законодательной метрологии, выдают свидетельство о поверке установленной формы в соответствии с [1], в паспорте [7] (раздел «Особые отметки») ставят подпись поверителя и наносят знак поверки средств измерений в виде оттиска с указанием даты проведения поверки. Знак поверки средств измерений в виде наклейки наносят' на корпус дозиметра.

• 9.4 При отрицательных результатах первичной поверки дозиметров, применяемых в сфере законодательной метрологии, выдают заключение о непригодности по форме, установленной [1].

• 9.5  При отрицательных результатах последующей поверки дозиметров, применяемых в сфере законодательной метрологии, выдают заключение о непригодности по форме, установленной [1]. ранее нанесенный знак поверки подлежит уничтожению путем приведения его в состояние, непригодное для дальнейшего применения, предыдущее свидетельство о поверке прекращает своё действие.

• 9.6 При проведении последующей поверки на территории стран участниц «Соглашения о взаимном признании результатов испытаний с целью утверждения типа, метрологической аттестации, поверки и калибровки средств измерений» (далее - Соглашения), оформление результатов поверки следует осуществлять в соответствии с требованиями национального законодательства страны участницы Соглашения.

Приложение А (обязательное)

Обязательные метрологические требования к дозиметрам

Таблица А.1 - Обязательные метрологические требования для дозиметров ДКГ-РМ1401Р, ДКГ-РМ1401РВ

Приложение Б

(рекомендуемое)

Форма протокола поверки

ПРОТОКОЛ №  -___

поверки Дозиметра поискового___________________________________________________

наименование средства измерений

тип ДКГ-РМ1401Р______________________№______________

принадлежащего_____________________________________________________________

наименование организации

Изготовитель ООО «Радметрон»_______________________________________________

наименование изготовителя

Дата проведения поверки________________________________________________________

С ... по...

Поверка проводится по___

обозначение документа, по которому проводят поверку

Средства поверки:

Таблица Б.1

Условия поверки

• - температура окружающего воздуха                    ______________° С;

• - относительная влажность окружающего воздуха         ______________%;

• - атмосферное давление                                _______________кПа;

• - внешнее фоновое гамма-излучение                      мкЗв/ч.

Результаты поверки

Б.1 Внешний осмотр_________________________________________________________

соответствует/не соответствует

Б.2 Опробование

Б.З Определение метрологических характеристик

Б.3.1 Определение допускаемой основной относительной погрешности дозиметров при измерении мощности амбиентного эквивалента дозы /'/(10) непрерывного гамма-излучения

Таблица Б.2

Б.З .2 Определение основной относительной погрешности дозиметров при измерении амбиентного эквивалента дозы Я(10) непрерывного гамма-излучения

Таблица БЗ

Заключение по результатам поверки______________________________________________

Свидетельство о поверке            № _____ ____________________________

(заключение о непригодности)

Библиография

• [1]  Правила осуществления метрологической оценки в виде работ по государственной поверке средств измерений.

Утверждены постановлением Государственного комитета по стандартизации Республики Беларусь 24.04.2021 № 40

• [2]  Правила осуществления метрологической опенки для утверждения типа средств измерений и стандартных образцов.

Утверждены постановлением Государственного комитета по стандартизации Республики Беларусь 20.04.2021 № 38

• [3]  Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и амбиентного эквивалентов дозы, мощностей амбиентного, направленного и амбиентного эквивалентов дозы и потока энергии рентгеновского и гамма-излучений, утверждена приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. №2314

• [4]  СанПиН от 31.12 2013 г. № 137 Санитарные нормы и правила «Требования к обеспечению радиационной безопасности персонала и населения при осуществлении деятельности по использованию атомной энергии и источников ионизирующего излучения»

• [5]  СанПиН от 28.12.2012 г. №213 Санитарные нормы и правила «Требования к

радиационной безопасности»                                            ,

• [6]  ТИГР.412118.519 ТЭ РЭ Дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-РМ1401Р. Руководство по эксплуатации

• [7]  ТИГР.412118.519 ТЭ ПС Дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-PM 1401Р. Паспорт

Лист регистрации изменений

ААА \

•Л К A

278

ПРИЛОЖЕНИЕ № 1 к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» ___________ 2026 г. №

Сведения

о признании результатов испытаний и утверждения типа, первичной поверки средства измерений
