ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_ »    февраля   2026 Г. № ²⁷⁹

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

Лист № 1 Регистрационный № 62738-21                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Тонометры внутриглазного давления ТВГД-02 (далее — тонометры) предназначены для измерения внутриглазного давления через веко у взрослых и детей.

Описание средства измерений

Принцип действия тонометров основан на динамическом измерении внутриглазного давления (далее — ВГД), заключающемся в регистрации частоты собственных колебаний оболочек глаза (склеры и роговицы).

По принципу измерения ВГД тонометры относятся к импрессионным тонометрам. Перед измерением ВГД шток тонометров через веко устанавливается на глаз пациента. Возбуждение колебаний осуществляется коротким электромагнитным импульсом, воздействующим на шток. Перемещение штока передается на глаз через веко в виде кратковременного воздействия, которое возбуждает собственные колебания оболочек глаза. С увеличением ВГД увеличивается жесткость роговицы и склеры глаза, что обуславливает увеличение частоты собственных колебаний. Преобразование механических колебаний оболочек глаза в электрический сигнал осуществляется электромагнитной системой тонометров, конструктивно связанной со штоком.

Конструктивно тонометры представляют собой ручной прибор. Тонометры имеют пластмассовый корпус.

Для предотвращения несанкционированного вмешательства в конструкцию изделия, тонометры пломбируются.

Общий вид и схема маркировки тонометров представлены на рисунках 1 и 2.

Нанесение знака поверки на тонометры не предусмотрено.

Рисунок 1 - Общий вид тонометров

Рисунок 2 - Схема маркировки и пломбировки тонометров

Программное обеспечение

В тонометрах используется встроенное программное обеспечение, которое устанавливается заводом-изготовителем непосредственно в память программ управляющего микроконтроллера тонометра.

Программное обеспечение предназначено для управления тонометром, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится на корпус прибора методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в Руководстве по эксплуатации «Тонометр внутриглазного давления ТВГД-02» ГИКС.941329.102РЭ п.9 «Использование по назначению».

ГОСТ Р ИСО 8612-2010 Приборы офтальмологические. Тонометры

Технические условия ГИКС.941329.102 ТУ «Тонометр внутриглазного давления ТВГД-02»

Правообладатель

Акционерное общество «Елатомский приборный завод»

(АО «ЕПЗ»)

ИНН 6204001412

Юридический адрес: 391351, Россия, Рязанская обл., м.о. Косимовский, р.п. Елатьма, ул. Янина, зд. 25

Телефон: 8 (4912) 51-35-65; факс: 8(4912) 21-61-47

Web-сайт: www.elamed.com

Изготовитель

Акционерное общество «Елатомский приборный завод»

(АО «ЕПЗ»)

ИНН 6204001412

Юридический адрес: 391351, Россия, Рязанская обл., м.о. Косимовский, р.п. Елатьма, ул. Янина, зд. 25

Телефон: 8 (4912) 51-35-65; факс: 8(4912) 21-61-47

Web-сайт: www.elamed.com

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа №30003-2014 от 23.06.2014 г.

Лист № 1 Регистрационный № 79747-20                                         Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплексы метеорологические специальные МКС-М6 (далее - комплексы МКС-М6) предназначены для непрерывных автоматических измерений метеорологических параметров: температуры воздуха, температуры почвы, относительной влажности воздуха, влажности почвы, скорости и направления воздушного потока, вертикальной составляющей скорости воздушного потока, атмосферного давления, количества атмосферных осадков, высоты снежного покрова, энергетической освещенности, продолжительности солнечного сияния, высоты облаков, метеорологической оптической дальности.

Описание средства измерений

Принцип действия комплексов МКС-М6 основан на измерении метеорологических параметров первичными измерительными преобразователями (далее - ПИП) с последующим преобразованием в цифровой код и выдачей результатов измерений на устройствах отображения. Принцип действия первичных измерительных преобразователей:

• - при измерении температуры воздуха и почвы основан на зависимости электрического сопротивления платинового чувствительного элемента от температуры окружающей среды;

• - при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;

• - при измерении атмосферного давления основан на зависимости емкости конденсатора (емкостной преобразователь) или изменении частоты вибрационно-частотного преобразователя (вибрационно-частотный преобразователь) от атмосферного давления;

• - при измерении скорости воздушного потока основан на преобразовании скорости воздушного потока во вращательное движение вала и измерении параметров его вращения (механический преобразователь) или на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости воздушного потока (ультразвуковой преобразователь);

• - при измерении направления воздушного потока основан на преобразовании угла поворота флюгарки в электрический сигнал с помощью оптического регистратора угла поворота или ультразвуковым преобразователем;

• - при измерении вертикальной составляющей скорости воздушного потока основан на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости воздушного потока;

• - при измерении высоты снежного покрова основан на измерении времени, необходимого для прохождения ультразвукового импульса до отражающей среды и обратно;

- при измерении количества атмосферных осадков основан на взвешивании собранных осадков устройством взвешивания (весовой преобразователь) или на регистрации количества электрических импульсов в зависимости от опрокидываний челночного механизма (челночный преобразователь);

- при измерении продолжительности солнечного сияния основан на регистрации времени воздействия солнечного излучения на фотодиод;

- при измерении высоты облаков основан на измерении времени необходимого для прохождения импульса света до отражающей или рассеивающей среды и обратно;

• - при измерении метеорологической оптической дальности (далее - МОД) основан на измерении интенсивности рассеянного в атмосфере излучения, обратно пропорционального МОД (нефелометрический преобразователь), или на измерении коэффициента направленного пропускания импульсного излучения модулированного светового потока, прошедшего через слой атмосферы фиксированной длины (фотометрический преобразователь);

• - при измерении влажности почвы основан на зависимости емкости полимерного конденсатора от содержания влаги в анализируемой среде;

• - при измерении энергетической освещенности основан на термоэлектрическом эффекте, при котором разность температур на тепловом сопротивлении детектора создает электродвижущую силу, которая прямо пропорциональна созданной разности температур. Разность температур на тепловом сопротивлении детектора преобразуется в напряжение как линейная функция от энергетической освещенности поглощенного солнечного излучения.

Конструктивно комплексы МКС-М6 выполнены по модульному принципу и состоят из модуля центрального устройства, измерительных каналов, устройств отображения (опционально).

В модуле центрального устройства размещены: блок регистрации и обработки измерительной информации (преобразователи измерительные, контроллеры), аккумуляторная батарея. С помощью линий связи к модулю центрального устройства подключаются ПИП, образуя измерительные каналы (далее - ИК).

Комплексы МКС-М6 выпускаются с разным количеством ИК, количество и наименования ИК конкретного комплекса МКС-М6 указываются в его формуляре. Центральное устройство комплексов МКС-М6 выпускается в трех исполнениях. Исполнения центрального устройства отличаются типом применяемого контроллера и встроенного ПО. Наименования применяемого контроллера и встроенного ПО конкретного комплекса указываются в его формуляре.

Комплексы МКС-М6 работают круглосуточно, сообщения о метеорологических параметрах передаются непрерывно или по запросу. Для передачи данных на большие расстояния используются модемы.

Общий вид комплексов МКС-М6 представлен на рисунке 1.

1 - Общий вид комплексов МКС-М6, 2 - ПИП скорости и направления воздушного потока, вертикальной составляющей скорости воздушного потока,

3 - ПИП МОД, 4 - ПИП высоты снежного покрова, 5 - ПИП продолжительности солнечного сияния, 6 - ПИП температуры и относительной влажности воздуха, 7 - ПИП энергетической освещенности, 8 - ПИП высоты облаков, 9 - ПИП количества атмосферных осадков, 10 - ПИП температуры почвы, 11 - ПИП влажности почвы, 12 - Модуль центрального устройства

Рисунок 1 - Общий вид комплексов МКС-М6

1

Место нанесения заводского номера и знака утверждения типа

1 - Замки на корпусе модуля центрального устройства комплексов МКС-М6

Рисунок 2 - Общий вид центрального устройства комплексов МКС-М6 с указанием мест нанесения заводского номера и знака утверждения типа и схемы расположения замков

Нанесение знака поверки на комплексы МКС-М6 не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из 4 арабских цифр в начале, 2 букв латинского алфавита в середине и 1 арабской цифры в конце, наносится на корпус модуля центрального устройства комплексов МКС-М6 в виде наклейки. Место нанесения заводского номера и знака утверждения типа на корпус комплексов МКС-М6 представлено на рисунке 2.

Пломбирование комплексов МКС-М6 не предусмотрено, для защиты от несанкционированного доступа имеются замки, расположение замков представлено на рисунке 2.

Комплексы МКС-М6 имеют встроенное и автономное программное обеспечение (далее - ПО). Встроенное ПО в зависимости от исполнения центрального устройства имеет наименования: «bin», «datacollector»,  «TU41sm». Встроенное ПО установлено в модуль

центрального устройства комплексов МКС-М6 и обеспечивает сбор, обработку, передачу данных по каналам связи. Наименование установленного встроенного ПО: «bin», «datacollector», «TU41sm» указываются в формуляре поставляемого комплекса МКС-М6.

Автономное ПО «Almeta Observer», «Almeta Avia Observer» обеспечивает обработку, отображение, анализ, архивирование результатов измерений, проверку состояния и настройку комплексов МКС-М6. Автономное ПО «Almeta Observer» и «Almeta Avia Observer» является опциональным и поставляется по заказу.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации ЯКИН.411713.718 РЭ типографским способом и на корпус модуля центрального устройства в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность комплексов метеорологических специальных МКС-М6

приведены в документе ЯКИН.411713.718 РЭ «Комплексы метеорологические специальные МКС-М6. Руководство по эксплуатации», раздел 2 «Подготовка изделия к эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г. № 2885

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10"¹—1-10⁷ Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900

Государственная поверочная схема для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности, утвержденная приказом Росстандарта от 7 августа 2023 г. № 1556

Государственная поверочная схема для средств измерений радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра, утвержденная приказом Росстандарта от 21 ноября 2023 г. № 2414

ЯКИН.411713.718 ТУ «Комплексы метеорологические специальные МКС-М6. Технические условия»

Изготовитель

Акционерное общество Лаборатория новых информационных технологий «ЛАНИТ» (АО «ЛАНИТ»)

ИНН 7727004113

Адрес места осуществления деятельности: 129075, г. Москва, Мурманский пр-д, д. 14, к. 1

Юридический адрес: 129075, г. Москва, вн. тер. г. Муниципальный округ Останкинский, Мурманский пр-д, д. 14, к. 1

E-mail: lanit@lanit.ru

Web-сайт: www.lanit.ru

Телефон (факс): (495) 967-66-50, (495) 967-66-50

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева»

(ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555

Лист № 1 Регистрационный № 90914-23                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Измерители скорости газового потока ультразвуковые ETL-F Ultra (далее -измерители) предназначены для непрерывных измерений скорости газового потока в дымовых трубах и технологических газоходах предприятий.

Описание средства измерений

К настоящему типу средств измерений относятся измерители следующих моделей: ETL-F Ultra - общепромышленная и ETL-F Ultra Ex - взрывозащищенная, датчики выпускаются двух типоразмеров (1 или 2) для разных диаметров газохода.

Принцип действия - ультразвуковой. Принцип основан на разнице во времени при распространении ультразвука в прямом и обратном направлениях потока газа. Два ультразвуковых датчика по отдельности измеряют время прохождения ультразвуковых волн в прямом и обратном направлениях потока газа. Сигнал в газовой среде между ультразвуковыми датчиками распространяется с разной скоростью, и эта разница во времени используется для вычисления скорости газового потока.

Конструктивно измерители состоят из одной или двух пар датчиков и контроллерного блока. Датчики выполнены в цилиндрическом стальном корпусе с фиксирующими и регулирующими устройствами для установки на стенки трубопровода друг напротив друга, под углом к оси трубопровода. Датчики одновременно передают и принимают ультразвуковые сигналы, направленные с противоположной стороны. Датчики имеют пневматические разъемы для подключения трубопровода для продувки от источника сжатого газа.

Контроллерный блок выполнен в виде навесного шкафа или взрывозащищенной оболочки, внутри которых расположены управляющий блок с жидко-кристаллическим дисплеем и кнопками управления, блок питания, нагревательный элемент, клеммы электрических подключений. Контроллерный блок выполняет функции управления датчиками, отвечает за сбор и обработку измерительной информации, отображение результатов измерений, формирование выходных сигналов и диагностику неисправностей.

Вывод результатов измерений осуществляется на дисплей контроллерного блока, по аналоговому интерфейсу (4-20) мА или цифровому протоколу связи Modbus-RTU.

Пломбирование корпусов датчиков и контроллерного блока от несанкционированного доступа не предусмотрено.

Серийный номер наносится типографским способом в буквенно-цифровом формате на маркировочную табличку, расположенную на боковой стенке контроллерного блока и датчиков.

Общий вид измерителей представлен на рисунках 1 и 2, общий вид маркировочной таблички с местом нанесения заводского номера и знака утверждения типа - на рисунке 3.

Нанесение знака поверки на измерители не предусмотрено.

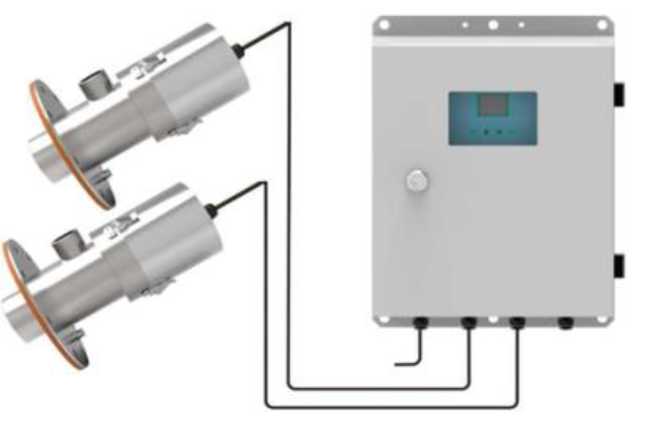

Рисунок 1 - Общий вид измерителей модели ETL-F Ultra

Рисунок 2 - Общий вид измерителей модели ETL-F Ultra Ех

Место нанесения серийного номера

знака утверждения типа

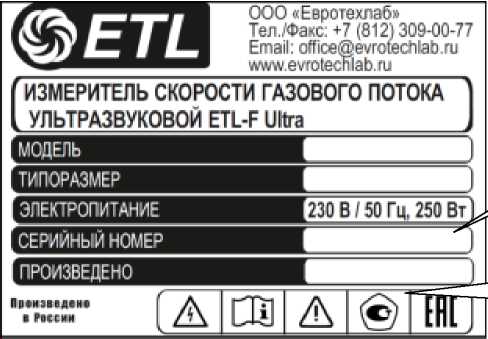

Рисунок 3 - Общий вид маркировочной таблички

Программное обеспечение

Измерители имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:

- обработка измерительной информации от датчиков;

- расчет результатов измерений по данным от датчиков;

- отображение результатов измерений на дисплее;

- навигация в меню ПО;

- передача результатов измерений по интерфейсам связи;

- контроль общих неисправностей (связь, конфигурация).

Влияние ПО измерителей учтено при нормировании метрологических характеристик.

Измерители имеют защиту встроенного программного обеспечения от преднамеренных

или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Габаритные размеры и масса

наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку, расположенную на боковой стенке контроллерного блока.

Комплектность средства измерений

Таблица 5 - Комплектность измерителей

приведены в разделе «Эксплуатация» документа «Измерители скорости газового потока ультразвуковые ETL-F Ultra. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная Приказом Росстандарта от 25.11.2019 г. № 2815

ТУ 26.51.52-012-60997399-2022. Измерители скорости газового потока ультразвуковые

ETL-F Ultra. Технические условия

Общество с ограниченной ответственностью «Евротехлаб»

(ООО «Евротехлаб»)

ИНН 7806410090

Юридический адрес: Ленинградская обл., м.р-н Всеволожский, г.п. Свердловское, п/р Центральное отделение, зд. 40А, стр. 1

Телефон: (812) 309-00-77, факс: (812) 309-00-77

Web-сайт: www.evrotechlab.ru

E-mail: office@evrotechlab.ru

Изготовитель

Общество с ограниченной ответственностью «Евротехлаб»

(ООО «Евротехлаб»)

ИНН 7806410090

Юридический адрес: Ленинградская обл., м.р-н Всеволожский, г.п. Свердловское, п/р Центральное отделение, зд. 40А, стр. 1

Телефон: (812) 309-00-77, факс: (812) 309-00-77

Web-сайт: www.evrotechlab.ru

E-mail: office@evrotechlab.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

Лист № 1 Регистрационный № 70109-17                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Трансформаторы тока ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание средства измерений

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки и являются комплектующими изделиями.

Трансформаторы тока ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ по принципу конструкции - проходные или опорно-проходные, с литой изоляцией, по числу ступеней трансформации -одноступенчатые, с несколькими вторичными обмотками, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков вторичной обмотки (ответвления).

Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.

Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, формирующим корпус трансформатора, а также обеспечивающим электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.

Выводы первичной обмотки выведены на боковую часть литого корпуса в виде контактных площадок, имеющих не менее двух отверстий для болтов М12.

Выводы вторичных обмоток расположены на боковой части корпуса. На выводы измерительных вторичных обмоток устанавливается крышка с возможностью пломбирования для защиты от несанкционированного доступа.

Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.

Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму.

Крепление трансформаторов ТПОЛ-СВЭЛ на месте установки осуществляется с помощью литого фланца, в котором имеются четыре установочные втулки.

Трансформаторы ТПЛ-СВЭЛ для крепления на месте установки имеют на опорной поверхности четыре втулки с резьбой М10.

Трансформаторы имеют пополняемый ряд конструктивных исполнений, отличающихся номинальным напряжением, номинальным первичным и вторичным током, классами точности, нагрузкой, количеством обмоток.

Общий вид трансформаторов представлен на рисунках 1 - 3.

Конструктивное исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 4.

На трансформаторах имеется табличка технических данных.

Трансформаторы изготавливаются в климатическом исполнении УХЛ или Т категории размещения 2 по ГОСТ 15150-69.

Рабочее положение трансформаторов в пространстве - любое.

Рисунок 1 - Общий вид трансформаторов тока

ТПОЛ-СВЭЛ-10

Место пломбирования

Рисунок 3 - Общий вид трансформаторов тока ТПЛ-СВЭЛ-10

Т П О Л - СВЭЛ - ХХ - Х - Х - Х/Х - Х - Х

Категория размещения по ГОСТ 15150-69 Климатическое исполнение по ГОСТ 15150-69 Номинальный вторичный ток, А___________

Номинальный первичный ток, А___________

Класс точности____________________________

Номер конструктивного исполнения_________

Номинальное напряжение, кВ______________

Товарный знак изготовителя________________

С литой изоляцией________________________

Опорный (для проходной конструкции не указывается)_______________________________

Проходной____________________________

Трансформатор тока

Рисунок 4 - Структура условного обозначения трансформаторов тока ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ

Таблица 1 - Метрологические характеристики трансформаторов тока ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ

Таблица 2 - Основные технические характеристики трансформаторов тока ТПОЛ-СВЭЛ,

ТПЛ-СВЭЛ

Примечание - ¹⁾ верхнее рабочее значение температуры окружающего воздуха с учетом нагрева воздуха внутри КРУ

Таблица 3 - Основные технические характеристики трансформаторов тока ТПОЛ-СВЭЛ,

ТПЛ-СВЭЛ (продложение)

Знак утверждения типа

наносится на табличку технических данных трансформатора методом офсетной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

0ЭТ.591.008 ТУ Трансформаторы тока ТПОЛ-СВЭЛ. Технические условия Изготовитель

Общество с ограниченной ответственностью «СвердловЭлектро - Силовые трансформаторы»

(ООО «СВЭЛ- Силовые трансформаторы»)

ИНН 6674239607

Адрес юридического лица: 620010, г. Екатеринбург, ул. Черняховского, д. 61

Телефон (факс): +7 (343) 253-50-13 (+7 (343) 253-50-13)

Web-сайт: www.svel.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 142704, Московская обл., Ленинский р-н, г. Видное, Промзона тер., к. 526 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

Лист № 1 Регистрационный № 47309-11                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплексы автодорожные диагностические АДК-М (далее - АДК-М) предназначены для измерений геометрических и транспортно-эксплуатационных показателей автомобильных дорог основного типа:

• - продольных и поперечных уклонов,

• - протяженности участков, радиусов кривых в плане и углов поворота,

• - ровности покрытия,

• - ординат микропрофиля покрытия,

• - коэффициента сцепления покрытия,

• - колейности покрытия,

• - упругого прогиба покрытия,

• - толщины покрытия.

Описание средства измерений

АДК-М представляет собой многоканальный измерительно-вычислительный комплекс на базе компьютера (рисунок 10), который конструктивно выполнен в виде стойки с гироскопической платформой и необходимым набором измерительных устройств (датчиков). АДК-М устанавливается на автотранспортное средство и в автоматическом режиме, в процессе движения, позволяет выполнять измерения и формировать банк данных геометрических и транспортно-эксплуатационных показателей автомобильной дороги.

АДК-М коммутирует измерительную информацию с измерительных устройств (датчиков), принцип действия которых заключается в следующем:

• - протяженность участка определяется путем подсчета количества импульсов приходящих с измерителя (датчика) пути ИП-5-РОСДОРНИИ, связанного с колесом автомобиля. По длине окружности колеса и количеству импульсов на один оборот колеса вычисляется пройденный путь. Общий вид измерителя пути показан на рисунке 1;

• - угол поворота определяется как разность значений курсовых углов гироскопического измерителя курса ГА-8 в начале и конце поворота. Величина угла пропорциональна напряжению, снимаемому с аналогового датчика угла гироскопического измерителя, установленного в герметичном корпусе на амортизаторах. Общий вид измерителя курса показан на рисунке 2;

• - радиус кривой в плане вычисляется по углу поворота и измеренной длине окружности кривой и рассчитывается по формуле:

^R = ^S(?2 ~<Р1) ^,

где S - измеренная длина участка дороги, принимаемая за часть дуги окружности;

ф1, ф2  - измеренные значения курсовых углов в начале и конце поворота.

Аналоговые сигналы датчиков преобразуются в цифровой код, вводятся в компьютер и обрабатываются в реальном масштабе времени;

- продольный и поперечный уклон определяется гироскопическим измерителем наклона (вертикали). Величина угла пропорциональна напряжению, снимаемому с аналогового датчика угла гироскопического измерителя вертикали ЦГВ-4 (МГВ-1), установленного в герметичном корпусе на амортизаторах. Снимаемое с датчика напряжение преобразуется в цифровой код, который поступает в компьютер и обрабатывается с помощью программного обеспечения. Общий вид измерителя наклона показан на рисунке 3;

- ровность покрытия определяется измерителем ровности ИР-1М-РОСДОРНИИ, установленного в герметичном корпусе, по амплитуде колебаний средней точки задней оси автомобиля в вертикальной плоскости. Колебания регистрируются датчиком перемещения и преобразуются в импульсы, количество которых пропорционально перемещению задней оси автомобиля. Сумма импульсов, поступивших в компьютер на заданном отрезке пути соответствует суммарному прогибу рессор автомобиля, отнесенному к единице пути (см/км). Общий вид измерителя ровности показан на рисунке 4;

- толщина покрытия измеряется георадаром ДРЛ-1м-РОСДОРНИИ «ТЕНЗОР». Она определяется по времени, затраченному на прохождение электромагнитной волны от излучателя до отражающей поверхности (граница сред, различающихся диэлектрической проницаемостью) и обратно - до приемника. Общий вид георадара показан на рисунке 5;

• - упругий прогиб покрытия определяется прогибомером Микродин-2-РОСДОРНИИ, который регистрирует отклонения поверхности покрытия от начального положения после сбрасывания специального груза на плоский штамп. Величина упругого прогиба регистрируется датчиком ускорения. С помощью микропроцессорного блока ускорение преобразуется в перемещение, соответствующего прогибу покрытия в зоне воздействия груза. Максимальное значение прогиба индицируется на цифровом табло. Прибор выполнен в виде отдельного блока, устанавливаемого на покрытие дороги. Общий вид прибора показан на рисунке 6;

• - коэффициент сцепления покрытия определяется измерителем коэффициента сцепления ПКСН-1м-РОСДОРНИИ, который выполнен в виде встроенного в автомобиль измерительного блока. Коэффициент сцепления покрытия вычисляется по показаниям датчика продольной силы и вертикальной нагрузки, заключенных в прочные герметичные корпуса. Измерения выполняют при блокировке измерительного колеса в момент полива дорожного покрытия водой. Коэффициент сцепления вычисляется как отношение продольной силы к нагрузке на колесо. Общий вид измерителя коэффициента покрытия показан на рисунке 7;

• - ординаты микропрофиля покрытия определяются с помощью профилометра РИКАД-2-РОСДОРНИИ, выполненного в виде отдельного блока, устанавливаемого на кронштейне перед автомобилем. В блоке размещен лазерный датчик расстояния и датчик ускорения. Лазерный датчик с высокой частотой регистрирует вертикальные расстояния до покрытия, датчик ускорения - перемещения кузова автомобиля в вертикальном направлении, которые затем вычитаются из ординат, определяемых лазерным датчиком. Расстояния до покрытия регистрируются с шагом не более 0,1 м. Полученный массив данных обрабатывается с помощью программного обеспечения, входящего в состав АДК-М и представляется в виде массива вертикальных отметок, являющихся характеристикой продольного микропрофиля. Общий вид профилометра показан на рисунке 8;

• - колейность покрытия (поперечный профиль покрытия) определяется измерителем колейности, лазерной сканирующей системой «Волна-2»-РОСДОРНИИ, выполненной в виде лазерных блоков, закрепленных на балке спереди автомобиля. Лазерный луч, направленный под углом к поверхности дорожного покрытия, с высокой частотой сканирует поверхность покрытия с заданным шагом и отражаясь, попадает на фоточувствительное приемное устройство, связанное с компьютером, который дешифрирует полученный сигнал и преобразует его в метрические единицы (м). Расстояние между створами сканирования задается оператором и зависит от скорости движения автомобиля. Привязка полученных поперечников осуществляется с помощью датчика пути. Общий вид измерителя колейности показан на рисунке 9.

Общий вид рабочего места оператора комплекса автодорожного диагностического АДК-М показан на рисунке 10.

АДК-М выпускается в исполнениях, отличающихся количеством измерительных устройств (датчиков)

Таблица 1

По заказу, АДК-М поставляется с видеокамерой с блоком привязки к пройденному пути для автоматизированного сбора сведений о состоянии элементов автомобильных дорог и дорожного обустройства.

Таблица 2 - Идентификационные данные программного обеспечения АДК-М

Обработка полученной информации осуществляется программным обеспечением АДК-М. Программное обеспечение АДК-М состоит из комплекса программных модулей, позволяющих обеспечить выполнение измерений, обработку и хранение данных. Программное обеспечение АДК-М функционирует на компьютерах под управлением операционных систем WINDOWS 98/2000/XP/7.

Программное обеспечение АДК-М разработано с учетом требований безопасности и исключения несанкционированного, как случайного или непреднамеренного доступа, так и от преднамеренных изменений. С этой целью осуществлена прошивка управляющей программы АДК-М непосредственно в микросхемы нижнего уровня интерфейсного блока, что соответствует уровню «А» защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.

Рисунок 1 -

Измеритель протяженности пути (датчик пути)

Рисунок 2 -

Измеритель углов поворота (гироскопический датчик курса)

Рисунок 4 -

Измеритель ровности покрытия

Рисунок 3 -

Измеритель уклонов (гироскопический датчик вертикали)

Рисунок 6 -

Измеритель упругого прогиба покрытия (прогибомер)

Рисунок 5 -

Измеритель толщины покрытия (георадар)

Рисунок 8 -

Измеритель ординат неровностей покрытия (профилометр)

Рисунок 7 -

Измеритель коэффициента сцепления покрытия

Рисунок 10 -

Рабочее место оператора АДК-М

Таблица 3

наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус стойки АДК-М.

Таблица 4

* - по заказу

Методика измерений АДК-М приведена в разделе 8 «Порядок работы» руководства по эксплуатации «Комплекс автомобильный диагностический АДК-М».

Нормативные и технические документы, устанавливающие требования к комплексам автодорожным диагностическим АДК-М

МИ 2060-90 «Государственная поверочная схема для средств измерений длины в диапазоне 1*10^-6...50 м и длин волн в диапазоне 0,2..,50 мкм»

ГОСТ Р 52399-2005 «Геометрические элементы автомобильных дорог»

ТУ 4822-001-05204776-09 «Комплекс автодорожный диагностический АДК-М.

Технические условия»

Изготовитель

Федеральное      автономное      учреждение      «Российский      дорожный

научно-исследовательский институт»

(ФАУ «РОСДОРНИИ»)

ИНН 7743937082

Адрес юридического лица: 125493, г. Москва, ул. Смольная, д. 2

Телефон (факс): +7 (495) 540-08-20

E-mail: post@rosdornii.ru

Испытательный центр

ГЦИ СИ ФГУ «Ростест-Москва»

117418, г. Москва, Нахимовский пр-кт, 31

Тел.: (499) 129-19-11, факс: (499) 124-99-96

E-mail: info@rostest.ru

Аттестат аккредитации ГЦИ СИ ФГУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
