ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики-расходомеры массовые Turbo Flow CFM Назначение средства измерений

Счётчики-расходомеры массовые Turbo Flow CFM (далее - расходомеры) предназначены для измерений массового расхода и массы, температуры и давления жидкости и газов, а также объёмного расхода, объёма и плотности жидкости, в том числе сероводорода, кислот и других агрессивных сред.

Описание средства измерений

Принцип действия расходомеров основан на использовании сил Кориолиса, действующих на измерительные трубки, которые колеблются с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты.

Силы Кориолиса, приложенные к двум половинам вибрирующей части трубки, тормозят движение первой по потоку половины и ускоряют движение второй. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональная массовому расходу, регистрируется индуктивными датчиками. Расходомеры не имеют вращающихся частей и результаты измерений массового расхода не зависят от плотности, вязкости, наличия твердых частиц или иных примесей, режимов протекания измеряемой среды.

Колебания трубок возбуждаются на основной резонансной частоте системы. Функциональная зависимость резонансной частоты от плотности среды калибруется при изготовлении прибора. На основе данных калибровки, хранимых в энергонезависимой памяти прибора, измеряемый в процессе работы период колебаний пересчитывается в значение плотности рабочей среды.

Для измерений температуры проходящей через расходомер измеряемой среды используется встроенный (интегрированный) преобразователь температуры. Опционально для повышения точности измерений температуры используется внешний преобразователь температуры. Показания расходомера при отклонении температуры и давления измеряемой среды от условий калибровки компенсируются автоматически.

Объёмный расход жидкости вычисляется по измеренным значениям массового расхода и плотности. Расходомеры состоят из:

  • -  первичного преобразователя расхода (далее - ПП) с интегрированным преобразователем температуры;

  • - электронного блока (далее - ЭБ);

  • - внешнего преобразователя (датчика) давления (опционально);

  • - внешнего преобразователя (датчика) температуры (опционально);

Расходомеры имеют исполнения, представленные на рисунке 1, которые отличаются конструкцией ПП.

ПП устанавливается в трубопровод и преобразует параметры процесса (расход, плотность, температура) в электрические сигналы, которые поступают в ЭБ.

ЭБ состоит из измерительного модуля (далее - ИМ) и вычислителя расхода (далее - ВР), который установлен на ПП или удаленно от ПП.

ИМ производит преобразование, аппаратную обработку (усиление и нормирование) сигналов с первичного преобразователя и интегрированного в ПП преобразователя температуры, а также аналого-цифровое преобразование сигналов и их фильтрацию.

ВР производит обработку измеренных параметров с ИМ, выполняет вычисления, выдаёт результат на индикатор (при наличии), ведёт архивы, формирует частотные, импульсные, дискретные, токовые (от 4 до 20 мА), цифровые выходные сигналы.

Наличие индикатора и выходные интерфейсы варьируются в зависимости от исполнения ЭБ. Компоненты ЭБ конструктивно могут быть выполнены в различных сочетаниях или выполнены отдельными модулями. Модули соединяются специальными кабелями, которые входят в комплектацию расходомера.

Информация с расходомера считывается с помощью специализированного программного обеспечения по проводным или беспроводным интерфейсам на ПК, также имеется интерфейс для передачи информации в другие информационные системы управления или учета ресурсов.

Кроме того, ЭБ обрабатывает управляющие сигналы, которые поступают на дискретные входы, и обеспечивает связь с внешними ведущими устройствами по протоколам Modbus RTU, Namur или HART.

Для возможности дистанционного (локального) считывания информации расходомер может быть укомплектован выносным терминалом (далее - ВТ или ВТ(М)) или шкафом с промышленным компьютером (РШ с ПК) или организована прямая передача данных на персональный компьютер со специализированным программным обеспечением (АРМ). ВТ может быть выполнен в пластиковом (ВТ) или металлическом (ВТ(М)) корпусе. Общий вид ВТ, ВТ(М) и РШ с ПК представлены на рисунке 3.

В расходомерах реализована функция расчёта концентрации (объёмной доли) взаимнонерастворимых компонентов многофазной среды (газожидкостной смеси), основанная на измерении средней плотности и информации о плотности чистых компонентов.

Расходомеры изготавливаются по заказу в любой цветовой гамме.

Знак утверждения типа наносится на маркировочную табличку, закрепленную на корпусе ЭБ, методом аппликации или лазерной гравировки. Заводской номер, состоящий из семи арабских цифр, наносится на маркировочную табличку, закрепленную на корпусе ЭБ. Формат и место нанесения заводского номера и знака утверждения типа представлены на рисунке 9.

Ограничение доступа к местам настройки (регулировки), расположенным в ЭБ, осуществляется путем нанесения свинцовых или мастичных пломб с изображением знака поверки на винтах крепления крышки ЭБ. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки представлены на рисунках 4 - 8.

Общий вид счётчиков-расходомеров массовых Turbo Flow CFM представлен на рисунке 1. Общий вид ЭБ, РШ с ПК, ВТ и ВТ(М) представлен на рисунках 2 и 3.

Приказ Росстандарта №285 от 19.02.2026, https://oei-analitika.ru

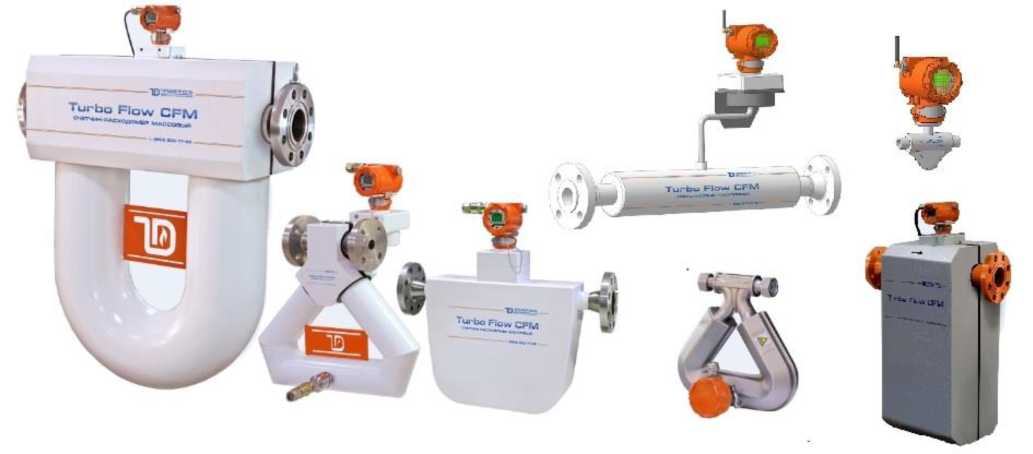

Рисунок 1 - Общий вид расходомеров

Приказ Росстандарта №285 от 19.02.2026, https://oei-analitika.ru

Рисунок 2 - Общий вид ЭБ

Приказ Росстандарта №285 от 19.02.2026, https://oei-analitika.ru

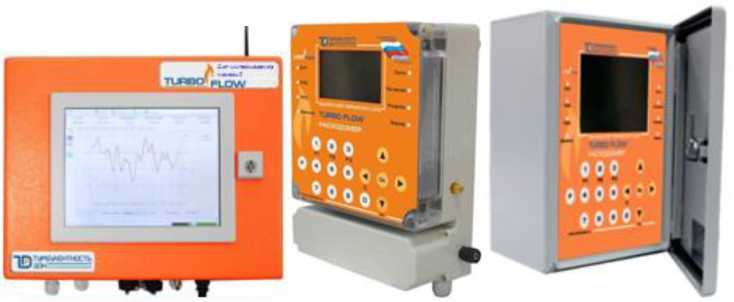

Рисунок 3 - Общий вид РШ с ПК, ВТ и ВТ(М)

Приказ Росстандарта №285 от 19.02.2026, https://oei-analitika.ru

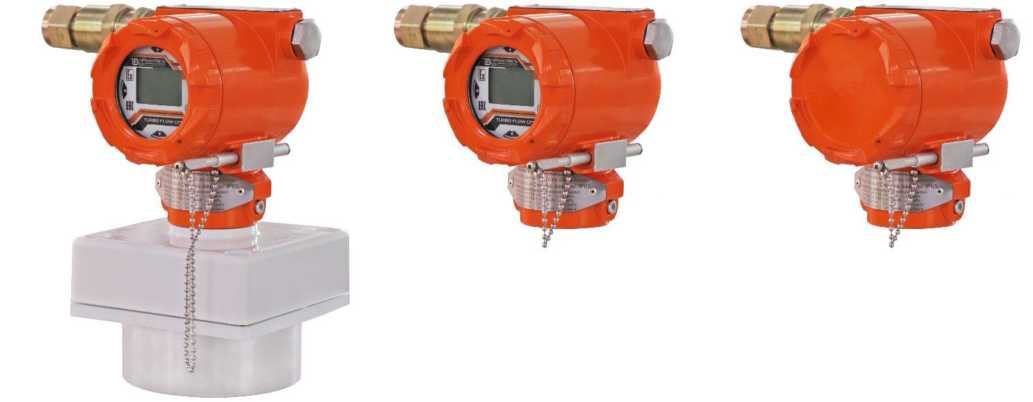

Рисунок 4 - Электронный блок

Приказ Росстандарта №285 от 19.02.2026, https://oei-analitika.ru

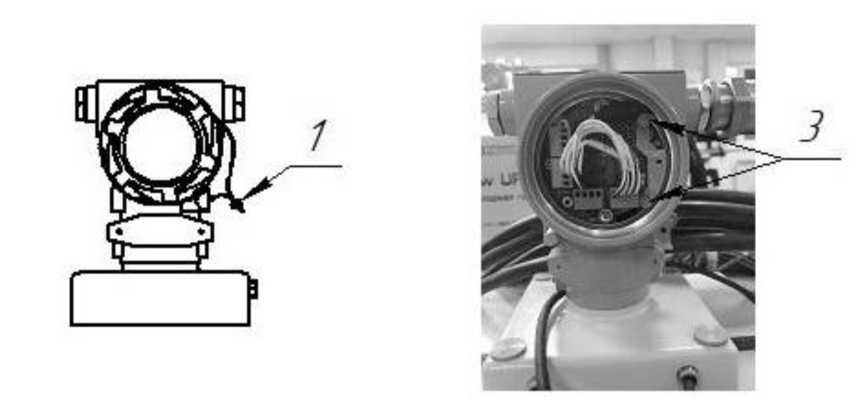

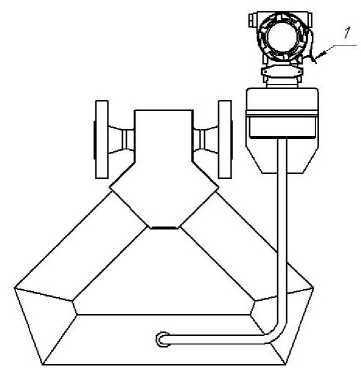

Рисунок 5 - Пломбировка ПП и ЭБ (расположение ЭБ на ПП)

Приказ Росстандарта №285 от 19.02.2026, https://oei-analitika.ru

б) вид сверху

Приказ Росстандарта №285 от 19.02.2026, https://oei-analitika.ru

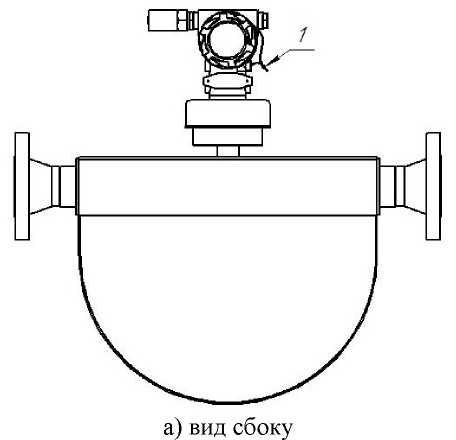

а) вид сбоку

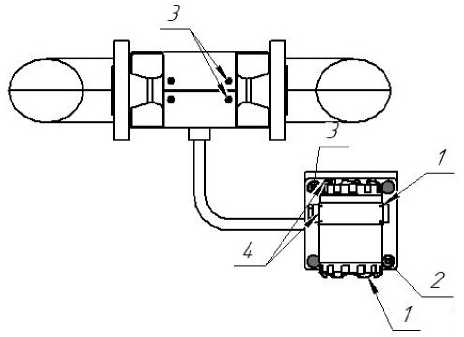

Рисунок 6 - Пломбировка ПП и ЭБ (ЭБ вынесен от ПП)

Приказ Росстандарта №285 от 19.02.2026, https://oei-analitika.ru

б) вид сверху

Приказ Росстандарта №285 от 19.02.2026, https://oei-analitika.ru

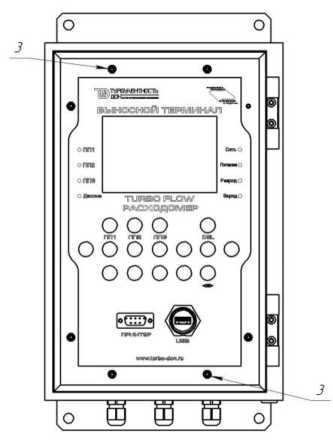

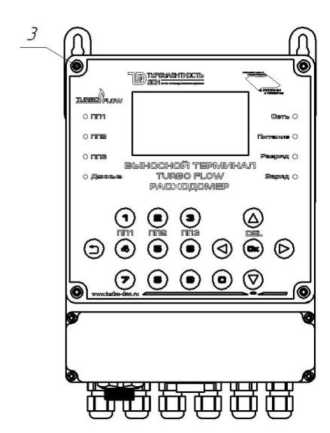

Рисунок 7 - Выносной терминал (ВТ)

Приказ Росстандарта №285 от 19.02.2026, https://oei-analitika.ru

Рисунок 8 - Выносной терминал в металлическом корпусе (ВТМ)

  • 1 - пломба свинцовая предприятия-изготовителя;

  • 2 - места для нанесения знака поверки способом давления на специальную мастику;

  • 3 - пломбы предприятия-изготовителя способом давления на специальную мастику;

  • 4 - отверстия для пломбирования эксплуатирующими организациями.

    Приказ Росстандарта №285 от 19.02.2026, https://oei-analitika.ru

    Счётчик-расходомер массо Turbo Flow CFM г

    условный            100 мм  Е

    ный расход       415179  «r/ч  Ч

    ности                  0.1        4

    гра окружающей среды -бО’С.ЛО'С [

    1010151 Изготовлен 09.23

    Место нанесения заводского номера

    Место нанесения знака утверждения типа

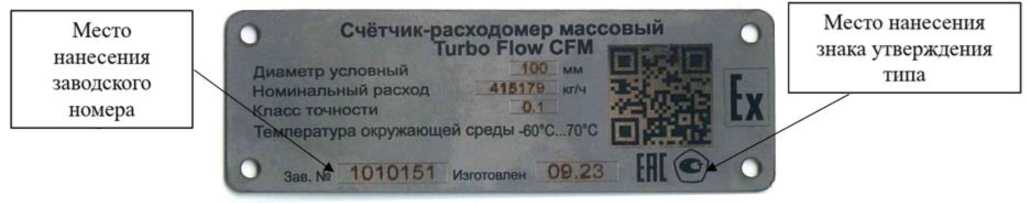

    Рисунок 9 - Общий вид маркировочной таблички счётчиков-расходомеров массовых Turbo Flow CFM

Программное обеспечение

Программное обеспечение (далее - ПО) расходомера по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CFM

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

0x66808DB2

Алгоритм   вычисления   цифрового   идентификатора

программного обеспечения

CRC-32

Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.

Программное обеспечение разделено на:

- метрологически значимую часть;

- метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;

- параметры, участвующие в вычислениях и влияющие на результат измерений;

- компоненты защищенного интерфейса для обмена данными с внешними устройствами.

Недопустимое влияние на метрологически значимую часть ПО расходомера через интерфейс связи отсутствует. ПО расходомера не оказывает влияния на метрологические характеристики других средств измерений.

В ЭБ дополнительно реализована защита от внешних изменений с помощью переключателя.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диаметр условный Ду, мм

от 1 до 350

Верхняя граница диапазона измерений массового расхода жидкости QZ/max-1', в зависимости от Ду и исполнения Ш1, кг/ч

от 19,8 до 4350000

Верхняя граница диапазона измерений объёмного расхода жидкости (по воде при температуре 20 °С и абсолютном давлении 0,1 МПа) QVmax(F) в зависимости от Ду и исполнения Ш1, м3

от 0,02 до 2722

Верхняя граница диапазона измерений массового расхода газа QMmax(G), кг/ч

QMmax(F) ^G ! kG ,

где pg- плотность газа при рабочих условиях, кг/м3;

kG 1)- коэффициент, зависящий от Ду, кг/м3

Стабильность нуля при измерении массового расхода (в зависимости от Ду) Z1), кг/ч

от 0,005 до 350

Класс точности (КТ)

0,1; 0,15; 0,2; 0,25; 0,5

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности при измерении массового расхода SQm и массы жидкости, Sm, %: при Qm > 100^Z/Sпри Qm < 100^Z/So

±S0 ±(Z/Qm)-100, где Qm - измеряемый массовый расход, кг/ч; So - значение, численно равное КТ при проведении поверки проливным методом или (КТ+0,2) при проведении поверки имитационным методом, %; Z1 - стабильность нуля, кг/ч

Пределы допускаемой относительной погрешности при измерении массового расхода и массы газа, %: при Qm > (100 • Z / Sg)

при Qm < (100 • Z / Sg)

±SG

±(Z/Qm\100

где значение SG равно:

Ду, мм

Класс точности

0,1; 0,15

0,2

0,5

от 1 до 32

0,35 (0,55)3)

-

-

от 50 до 200

0,5 (0,75)3)

-

-

от 1 до 200

-

0,5 (0,75)3)

-

от 1 до 350

-

-

0,75 (0,95)3)

Диапазон измерений плотности рабочей среды, кг/м3 1)1

от 650 до 2000

Диапазон показаний плотности рабочей среды, кг/м3 1)1

от 1,2 до 3000

Пределы допускаемой основной абсолютной погрешности при измерении плотности рабочей среды Др, кг/м3

±0,32); ±0,52); ±1; ±2; ±5; ±103)

Пределы     допускаемой     дополнительной

абсолютной   погрешности   при   измерении

плотности в условиях эксплуатации (при температуре окружающего воздуха за пределами диапазона от +15 до +25 °C) Др, кг/м3:

  • - для расходомеров с пределами допускаемой

основной   абсолютной   погрешности   ±0,3

и ±0,5 кг/м3

  • - для остальных

±0,3

±2

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности при измерении объёмного расхода 8Qv и объёма 6v жидкости, %:

  • - для класса точности 0,1 и Др = ±1 кг/м3

  • - для других сочетаний классов точности и Др и при измерении объёмного расхода и объёма газа

$2v = ±^

SV = ±

где р - изм

±0,15

(Qm )2 +

о о

2

)) ,

/

(8M)2 +

еряемая п

Де.1001

р    )

лотность,

1

,

кг/м3

Диапазон измерений температуры рабочей среды, °С 1)

от -200 до +400

Пределы допускаемой абсолютной погрешности при измерении температуры рабочей среды при использовании:

  • - интегрированного в ПП преобразователя температуры, °С

  • - внешнего преобразователя (датчика) температуры, °С

±(0,3 + 0,005-М) ,

±(0,15 + 0,002-iti),

где t - измеряемое значение температуры, °C

Верхний предел измерений избыточного давления (ВПИ), МПа 1)

от 0,0025 до 105

Верхний предел измерений абсолютного давления (ВПИ), МПа 1)

от 0,1 до 106

Пределы допускаемой относительной погрешности измерений давления, при использовании внешнего преобразователя (датчика) давления, %

±(0,1+0,01Pmax/P),

где Pmax - верхний предел измерений преобразователя давления, P - измеряемое значение давления

Рабочий диапазон измерений давления, % ВПИ

от 10 до 100

Пределы     допускаемой     дополнительной

абсолютной   погрешности   при   измерении

плотности, в зависимости от исполнения ПП, вызываемой изменением:

  • - давления измеряемой среды на 1 МПа, кг/м3

  • - температуры измеряемой среды на 10 °C, кг/мот условий калибровки.

от ±0,03 до ±0,45 от ±0,3 до ±2,0

Потери давления на ИИ расходомера при максимальном расходе воды QMmax, МПа, не более

0,1

  • 1) Значения Z, kG, QMmax(F) для каждого диаметра и исполнения ПП, а также диапазоны измерений и показаний плотности, диапазон измерений температуры и ВПИ давления для конкретного экземпляра расходомера приведены в эксплуатационных документах.

  • 2) По специальному заказу в диапазоне плотности рабочей среды от 650 до 1300 кг/м3.

  • 3) При имитационном методе проведения поверки

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон выходных сигналов:

  • - частотный, Гц

  • - токовый, мА

  • - дискретный

от 0 до 10000

от 4 до 20 оптронный, с открытым коллектором

Цифровые проводные интерфейсы

HART, MODBUS RTU, Namur

Цифровые беспроводные интерфейсы

GSM, GPRS, Bluetooth, IrDA (ИК-порт), Zig Bee, M2M 433/868 МГц, NB-IOT, NB-Fi, LoRa

Напряжение питания, В:

  • - расходомера от сети постоянного тока

  • - расходомера от сети переменного тока

  • - ВТ от сети переменного тока

  • - ВТ от АКБ или автономного источника постоянного тока

от 12 до 14; от 24 до 30

от 187 до 242

от 187 до 242

от 12 до 14; от 24 до 30

Потребляемая мощность, Вт, не более

10

Масса (в зависимости от диаметра), кг, не более

700

Габаритные размеры ПП, мм, не более:

  • - длина

  • - ширина

  • - высота

2500

900

2350

Маркировка взрывозащиты:

  • - первичный преобразователь (1111)

  • - электронный блок (ЭБ)

0Ex 1а IIC Т4...Т1 Ga Х 1Ex db ра Ga] IIC Т6 Gb Х

Степень защиты по ГОСТ 14254-2015:

  • - первичный преобразователь (НН)

  • - электронного блока (ЭБ)

IP67

IP65

Условия эксплуатации:

  • - температура окружающего воздуха (для электронного блока), °С

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

от -60 до +70 до 95 от 84,0 до 106,7

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Наработка на отказ, ч, не менее

70000

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе ЭБ, методом аппликации или лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт. (компл.)

Счётчик-расходомер массовый

Turbo Flow CFМ

1

Счётчики-расходомеры массовые Turbo Flow

CFМ. Руководство по эксплуатации1)

ТУАС.407281.001 РЭ

1

Паспорт

ТУАС.407281.001 ПС

1

Комплект монтажных частей

-

1 (по заказу)

ПО ПК конфигурирования расходомера (компакт-диск или Flash-накопитель)^

-

1 (по заказу)

Система кабельных соединений

-

1 (по заказу)

1) Доступно на сайте изготовителя

Сведения о методиках (методах) измерений приведены в разделе 2 ТУАС.407281.001 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»

Приказ Федерального агентства по техническому регулированию и метрологии от 01 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

ТУ 26.51.52-031-70670506-2020 Технические условия. Счётчики-расходомеры массовые Turbo Flow CFМ

Правообладатель

Общество с ограниченной ответственностью НПО «Турбулентность-ДОН»

(ООО НПО «Турбулентность-ДОН»)

Юридический адрес: 129110, г. Москва, вн. тер. г. муниципальный округ Мещанский, ул. Щепкина, д. 47, стр. 1, офис V, ком. 11

Телефон/факс: +7 (863) 203-77-80 / 203-77-81

E-mail: info@turbo-don.ru

Web-сайт: www.turbo-don.ru

Изготовитель

Общество с ограниченной ответственностью НПО «Турбулентность-ДОН»

(ООО НПО «Турбулентность-ДОН»)

ИНН 6141021685

Юридический адрес: 129110, г. Москва, вн. тер. г. муниципальный округ Мещанский, ул. Щепкина, д. 47, стр. 1, офис V, ком. 11

Адрес места осуществления деятельности: 346815, Ростовская обл., м.р-н Мясниковский, сп. Краснокрымское, тер. автодорога Ростов-на-Дону - Новошахтинск, 1-й км, зд. 6/8

Телефон/факс: +7 (863) 203-77-80 / 203-77-81

E-mail: info@turbo-don.ru

Web-сайт: www.turbo-don.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, Г. Москва, ВН. ТЕР. Г. МУНИЦИПАЛЬНЫЙ ОКРУГ ОЧАКОВО-МАТВЕЕВСКОЕ, УЛ ОЗЁРНАЯ, Д. 46

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
