МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

10 марта 2026 г.                                                                              414

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 3 марта 2026 г. № 362 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 3 декабря 2025 г.

№ 2638 «Об утверждении типов средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в приложение к приказу от 3 марта 2026 г. № 362 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 3 декабря 2025 г. № 2638 «Об утверждении типов средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\___________________-___________________/

Лист № 1 Регистрационный № 97035-25                                        Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры электромагнитные KTLD (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.

Принцип работы расходомера основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом датчиком расхода, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения жидкости. Значение ЭДС снимается с электродов датчика расхода и передается в электронный преобразователь сигналов, где происходит его преобразование в значение объемного расхода (объема) и формирование различных выходных сигналов.

Расходомеры состоят из датчика расхода (далее - датчик) и электронного преобразователя (далее - ЭП), которые могут быть жестко механически связаны (компактное исполнение) или разнесены на некоторое расстояние и соединены сигнальным кабелем (раздельное исполнение).

Датчик состоит из участка трубопровода или штанги из немагнитного материала, покрытых неэлектропроводящим материалом и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Для формирования магнитного поля, поверх измерительной трубы или внутри штанги размещена обмотка возбуждения

ЭП обеспечивает питание цепи возбуждения магнитного поля расходомера, а также преобразует сигналы от электродов датчика в частотные, импульсные, релейные и цифровые выходные сигналы.

В зависимости от конструкции расходомера сенсоры выпускаются в следующих исполнениях:

• -  проточное фланцевое KTLD, с присоединением Tri-clamp KTLD/T, бесфланцевое KTLD/W;

• -  с питанием расходомера от батареи KTLD/D;

• -  погружное KTLD/С;

• -  для измерения расхода в частично заполненных трубопроводах KTLD/F;

• -  мини KTLD/M.

• -  для измерения расхода пульпы KTLD/J;

• -  с внутренним сужением KTLD/R для измерения расхода малых потоков.

ЭП имеет встроенный дисплей с клавиатурой, а также может быть оснащен цифровым интерфейсом связи для проведения настройки расходомера.

Для раздельного исполнения длина кабеля составляет от 10 (стандартно) до 100 метров.

Внешний вид расходомеров в различных исполнениях приведен на рисунке 1.

Внешний вид ЭП в различных исполнениях расходомера приведен на рисунке 2.

Серийный номер расходомера в цифровом формате наносится при помощи лазерной гравировки на маркировочных табличках, как показано на рисунке 3. Нанесение знака поверки на расходомеры не предусмотрено.

KTLD

KTLD/T

KTLD/W

KTLD/D

KTLD/F

KTLD/M

KTLD/R

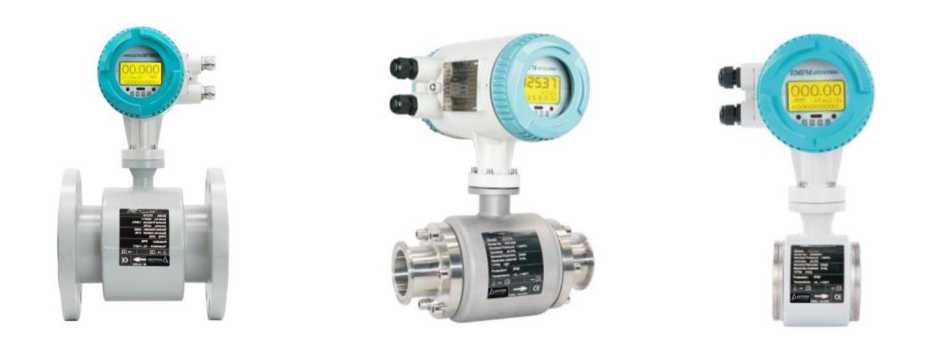

Рисунок 1 - Общий вид расходомеров электромагнитных в различных исполнениях.

Компактное Раздельное

KTLD/J

KTLD/F

KTLD/D

Рисунок 2 - Внешний вид ЭП в различных исполнениях расходомера.

Место нанесения серийного номера

а) маркировочная табличка ЭП

б) знак утверждения типа

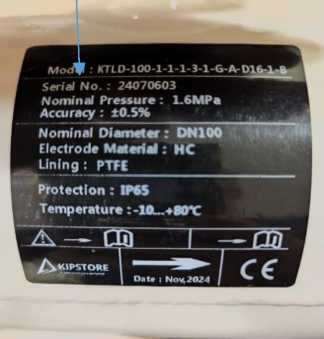

Рисунок 3 - Внешний вид маркировочных табличек: а) маркировочная табличка ЭП; б) знак утверждения типа

Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода (объема) жидкости. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или аналоговый сигналы.

Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без кода доступа.

Идентификационные данные ПО расходомеров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с

Р 50.2.077-2014 «средний».

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Продолжение Таблицы 2 - Метрологические характеристики

Продолжение Таблицы 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Технические характеристики

Таблица 5 - Технические характеристики

Таблица 6 - Показатели надёжности

наносится на титульный лист руководства по эксплуатации и паспорта типографическим способом, на корпус датчика при помощи наклейки.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

приведены в разделе 2 руководства по эксплуатации «Расходомеры электромагнитные KTLD» Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26.09.2022 г. № 2356

ТУ 26.51.51-002-50708750-2025 Расходомеры электромагнитные KTLD. Технические условия

Общество с ограниченной ответственностью «Кипстор» (ООО «Кипстор») ИНН 9723120793

Юридический адрес: 115193, г. Москва, 5-я Кожуховская ул., д. 9, пом. VII, ком. 5, оф. 89

Телефон: +7 (495) 161-62-57

E-mail: info@kipstor.tech

Общество с ограниченной ответственностью «Кипстор» (ООО «Кипстор») ИНН 9723120793

Юридический адрес: 115193, г. Москва, 5-я Кожуховская ул., д. 9, пом. VII, ком. 5, оф. 89

Телефон: +7 (495) 161-62-57

E-mail: info@kipstor.tech

Адрес осуществления деятельности: «Q&T INSTRUMENT CO., LTD», Китай

475000, No.191 Wangbai Road, Huanglong Industry Park, Xiangfu District, Kaifeng City; Henan Province, China

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13
