№419 от 10.03.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747551
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 419 от 10.03.2026
Р Е Е к приказу Федерального агентства по техническому регулировани
и метрологии
10 марта ЛГ 419
от «___» ________2026 г. №_____
Сведения
об утвержденном типе средства измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений причина внесения изменений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Генераторы-калибраторы гармонических сигналов |
СК6-122 |
46781-11 |
Закрытое акционерное общество "НПЦентр" (ЗАО "НПЦентр"), г. Москва, г. Зеленоград; Общество с ограниченной ответственностью "Завод электронной техники" (ООО "ЗЭТ"), г. Москва, г. Зеленоград |
31.03.2031 |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
10 марта 2026 г.
419
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Продлить срок действия утвержденного типа средства измерений, указанного в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока его действия.
-
2. Внести изменения в сведения об утвержденном типе средства измерений в части продления срока действия утвержденного типа средства измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р. Лазаренко
Сертификат: 316B076EA979CDFD7618B7011C5621C3
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 13.01.2026 до 08.04.2027
\__________________/
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ » ___ 2026 г. № _9
Лист № 1 Регистрационный № 46781-11 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы-калибраторы гармонических сигналов СК6-122 Назначение средства измеренийГенератор-калибратор предназначен для воспроизведения гармонических сигналов с заданными нормированными значениями амплитуды и частоты, а также сигналов с заданными нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг.
Генератор-калибратор имеет возможность воспроизведения гармонических сигналов в многотоновом режиме с заданными нормированными значениями амплитуды и частоты.
Генератор-калибратор может применяться для поверки рабочих эталонов 2-го разряда единицы коэффициента гармоник по действующей государственной поверочной схеме, а также рабочих средств измерений коэффициента гармоник (измерителей нелинейных искажений) и при исследованиях средств измерений и радиотехнической аппаратуры различного назначения.
Описание средства измеренийГенератор-калибратор СК6-122 работает под управлением ПЭВМ, на которой установлены операционная система «Windows XP» и программное обеспечение «Клиринг-К».
Принцип действия генератора-калибратора основан на цифро-аналоговом преобразовании задаваемых в цифровом коде значений частоты, напряжения и фазовых сдвигов в выходные аналоговые величины.
Блок электронный генератора-калибратора СК6-122 выполнен в настольном исполнении с электропитанием от сети 220 В/50 Гц. В его конструкции отсутствуют наружные элементы подстройки и регулировки. В корпусе генератора-калибратора расположены плата генератора, ступенчатый резистивный аттенюатор сопротивлением (600 ± 1) Ом и блок питания платы генератора.
Плата генератора включает в себя тактовый кварцевый генератор, специализированный процессор на основе FPGA микросхемы XC3S400 для генерирования цифровых данных, связанный по интерфейсу USB с ПЭВМ, 16-тиразрядный ЦАП и усилитель, с выхода которого сигнал с параметрами, заданными по команде ПЭВМ, поступает на аттенюатор и далее на выход генератора-калибратора. При помощи ПЭВМ задаются следующие параметры сигнала: частота, коэффициент гармоник, вид спектра, амплитуда.
Защита от несанкционированного доступа производится нанесением на предприятии-изготовителе специальной пломбы на верхней панели корпуса прибора.
По техническим требованиям генераторы-калибраторы соответствуют ГОСТ 22261-94, по устойчивости и прочности к климатическим и механическим воздействиям СК6-122 соответствуют группе 2 ГОСТ 22261-94 с диапазоном рабочих температур от + 10 до + 35 о С.

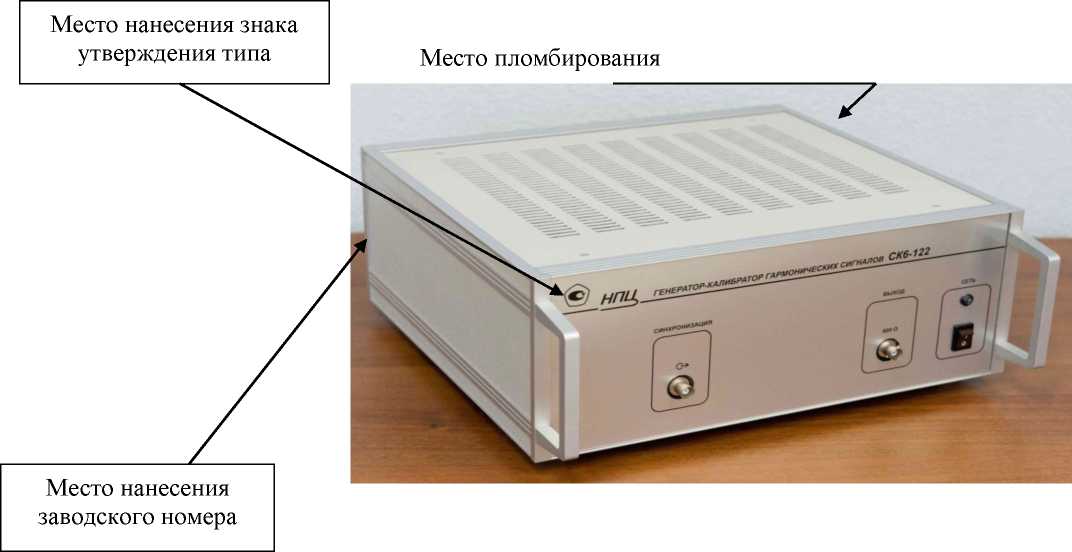

Общий вид генератора-калибратора гармонических сигналов СК6-122 с указанием места нанесения знака утверждения типа, заводского номера, а также места пломбировки представлены на рисунке 1.
Каждый экземпляр генератора-калибратора имеет заводской номер, расположенный на задней панели корпуса. Заводской номер имеет цифровой формат и наносится с помощью цифровых штампов, травлением, гравированием, типографским или иным пригодным способом.
Нанесения знака поверки не предусмотрено.
Рисунок 1 - Общий вид генератора-калибратора гармонических сигналов СК6-122, место пломбировки, место нанесения знака утверждения типа и заводского номера
Программное обеспечениеОсновная неизменяемая при обновлении метрологически значимая часть ПО «зашита» в специализированном процессоре, который находится внутри опломбированного корпуса СК6-122 и защищена хешированием. По единственному доступному для пользователя интерфейсу (USB) изменение этой части ПО невозможно физически. Калибровочные константы, получаемые при настройке генератора-калибратора, индивидуальные для каждого экземпляра генератора-калибратора и влияющие на его метрологические параметры, входят в эту часть ПО. Компакт-диск с ПО «Клиринг-К», который входит в комплект поставки генератора-калибратора, содержит исполняемые файлы, защищенные от внешних воздействий хешированием.
Контрольная сумма неизменяемой метрологически значимой части ПО: 9576С2F5.
Таблица 1- Идентификационные данные ПО
|
Уровень защиты |
Класс риска C для СИ категории U по WELMEC 7.2 Issue 4, 2009; уровень защиты «C» по МИ 3286-2010 | |
|
Идентификационное наименование |
Идентификационный номер версии |
Алгоритм проверки идентификации ПО |
|
«Клиринг-К» |
Версия 1 |
Основная неизменяемая при обновлении метрологически значимая часть ПО «зашита» в специализированном процессоре, который защищен от внешних воздействий. Алгоритм проверки идентификации изменяемой части ПО заключается в вычислении хеш-функции и сравнении результата с числом, указанным в формуляре прибора |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения частоты гармонического сигнала |
от 0,1 Гц до 1 МГ ц |
|
Дискретность воспроизведения частоты гармонического сигнала, Гц |
0,024 |
|
Пределы допускаемой абсолютной погрешности воспроизведения частоты первой гармоники |
±(2Л10-4 -F* + 0,024) |
|
Диапазон воспроизведения амплитуды первой гармоники на нагрузке (600±1) Ом, В |
от 0,01 до 10 |
|
Дискретность воспроизведения амплитуды первой гармоники на нагрузке (600±1) Ом, мВ |
10 |
|
Пределы допускаемой абсолютной погрешности воспроизведения амплитуды первой гармоники на нагрузке (600 ± 1) Ом |
± (0,01-А** + 1 мВ) |
|
Диапазон воспроизведения коэффициента гармоник, % |
от 0,001 до 100 |
|
Дискретность воспроизведения Кг, % |
0,001 |
|
Пределы допускаемой абсолютной погрешности воспроизведения Кг при амплитуде первой гармоники от 0,5 до 8 В не более значений, которые определяются по приведенным ниже формулам. А - безразмерная величина, численно равная воспроизведенному значению амплитуды первой гармоники, В | |
Продолжение таблицы 2
|
Диапазон частот |
Исполнение СК6-122 |
Исполнение СК6-122-01 |
|
0,1 - 10 Гц |
±(0,02-Кг + 0,002\Л-1 + 0,001) % |
±(0,02-Кг + 0,002\Л-1 + 0,005) % |
|
Свыше 10 до 200 Гц |
±(0,01-Кг + 0,001 •А-1 + 0,001) % |
±(0,01-Кг + 0,001 •А-1 + 0,005) % |
|
Свыше 0,20 до 20 кГц |
±(0,006-Кг + 0,0003 •А-1 + 0,0005) % |
±(0,006-Кг + 0,0003 •А-1 + 0,005) % |
|
Свыше 20 до 200 кГц |
±(0,01-Кг + 0,00ГА-1 + 0,0015) % |
±(0,01-Кг + 0,00ГА-1 + 0,005) % |
|
где * F - устанавливаемая частота, Гц; ** А - устанавливаемая амплитуда, В. | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- ширина |
341 |
|
- длина |
305 |
|
- высота |
145 |
|
Масса, кг, не более |
6,5 |
|
Рабочие условия применения | |
|
температура окружающего воздуха, °C |
от +10 до +35 |
|
относительная влажность воздуха при темпера- |
80 |
|
туре плюс 25 °C, %, не более | |
|
атмосферное давление, кПа |
от 70 до 106,7 |
|
Условия хранения | |
|
температура окружающего воздуха, °C |
от -25 до +55 |
|
относительная влажность воздуха при темпера- |
95 |
|
туре плюс 25 °C, %, не более | |
|
атмосферное давление, кПа |
от 70 до 106,7 |
|
Параметры электромагнитно |
по ГОСТ Р 51522-99 для оборудования класса Б |
|
й совместимости (помехоэмиссия, помехоустойчивость) | |
|
Безопасность |
по ГОСТ Р 51350-99 |
|
Степень защиты от поражения электрическим током |
класс I по ГОСТ 12.2.007.0-75 |
|
Мощность, потребляемая от сети электропитания 220 В, 50 Гц, ВА, не более |
40 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Полный средний срок службы, лет, не менее |
5 |
Знак утверждения типа наносится на переднюю панель генератора-калибратора методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
Лист № 5 Всего листов 6 Комплектность средства измерений
Таблица 5 - Комплектность генератора-калибратора СК6-122
|
Обозначение |
Наименование |
Количес тво |
Примеч ание |
|
ЦЕКВ.411648.010 |
Генератор-калибратор гармонических сигналов СК6-122 |
1 | |
|
Сетевой кабель электропитания |
1 |
1,8 м | |
|
Кабель связи с ПЭВМ, интерфейс USB |
1 |
1,8 м | |
|
ЦЕКВ.411648.010РЭ |
Генератор-калибратор гармонических сигналов СК6-122. Руководство по эксплуатации (с методикой поверки) |
1 | |
|
ЦЕКВ.411648.010ФО |
Генератор-калибратор гармонических сигналов СК6-122. Формуляр |
1 | |
|
Свидетельство о первичной поверке |
1 | ||
|
Компакт-диск с ПО «Клиринг-К» |
1 | ||
|
ОЮО.480.003ТУ |
Вставка плавкая ВП1-1А-250В |
4 | |
|
Упаковка |
1 |
Таблица 6 - Комплектность поставки генератора-калибратора СК6-122-01
|
Обозначение |
Наименование |
Количес тво |
Примеч ание |
|
ЦЕКВ.411648.010 |
Генератор-калибратор гармонических сигналов СК6-122-01 |
1 | |
|
Сетевой кабель электропитания |
1 |
1,8 м | |
|
Кабель связи с ПЭВМ, интерфейс USB |
1 |
1,8 м | |
|
ЦЕКВ.411648.010РЭ |
Генератор-калибратор гармонических сигналов СК6-122. Руководство по эксплуатации (с методикой поверки) |
1 | |
|
ЦЕКВ.411648.010ФО |
Генератор-калибратор гармонических сигналов СК6-122-01. Формуляр |
1 | |
|
Свидетельство о первичной поверке |
1 | ||
|
Компакт-диск с ПО «Клиринг-К» |
1 | ||
|
ОЮО.480.003ТУ |
Вставка плавкая ВП1-1А-250В |
4 | |
|
Упаковка |
1 |
приведены в разделе 2 «Использование по назначению» документа ЦЕКВ.411648.010 РЭ «Генератор-калибратор гармонических сигналов СК6-122. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 6684-005-56734062-2010. Генераторы-калибраторы гармонических сигналов СК6-122. Технические условия.
ИзготовителиЗакрытое акционерное общество «НПЦентр» (ЗАО «НПЦентр») юридический адрес: 124489, г. Москва, Зеленоград, корп. 601-А, 2 этаж фактический адрес: г. Москва, Зеленоград, Панфиловский пр-кт, дом 10 стр. 1 тел./факс: (495) 739-0785, тел.: (495) 982-5912, E-mail: info@npcentre.ru
Общество с ограниченной ответственностью «Завод электронной техники» (ООО «Завод электронной техники») юридический адрес: 124498, г. Москва, Зеленоград, проезд 4806, дом 6, 5 этаж фактический адрес: г. Москва, Зеленоград, Панфиловский пр-кт, дом 10 стр. 1 тел/факс: (499) 733-6476, E-mail: my@dinfo.ru
Испытательный центрГЦИ СИ ФГУП «ВНИИФТРИ»
141570, Московская обл., Солнечногорский р-н, п.г.т. Менделеево Телефон: (495) 744-8178
Аттестат аккредитации № 300002-08 от 04.12.2008 г.
