Лист № 1 Регистрационный № 75359-19                                        Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Василеостровской ТЭЦ (ТЭЦ-7) филиала «Невский» ПАО «ТГК - 1» (далее - АИИС КУЭ) предназначена для автоматического измерения активной и реактивной электрической энергии, а также для автоматизированного сбора, обработки, хранения и отображения информации. АИИС КУЭ возможно использовать для передачи (получения) данных смежным субъектам энергетики. Выходные данные системы могут быть использованы для коммерческих расчетов.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ решает следующие задачи:

• - автоматическое измерение количества активной и реактивной электрической энергии с дискретностью 30 минут и нарастающим итогом приращений активной и реактивной электроэнергии (мощности);

• - автоматический сбор и хранение данных о состоянии средств измерений («Журналы событий»);

• - периодический (не реже 1-го раза в сутки и/или по запросу (настраиваемый параметр) автоматический сбор привязанных к единому времени результатов измерений и данных о состоянии средств измерений («Журналы событий»);

• - хранение результатов измерений;

• - передача результатов измерений в организации-участники оптового (розничного) рынкаэлектроэнергии в XML или собственном формате с применением ЭЦП или без неё;

• - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей, пломбирование и т.п.);

• - диагностика функционирования технических и программных средств АИИС КУЭ;

• - конфигурирование и настройка параметров АИИС КУЭ;

• - автоматическое ведение единого времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - информационно-измерительный комплекс (далее - ИИК), включающий в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы

Лист № 2 Всего листов 15 напряжения (далее - ТН) и счетчики активной и реактивной электрической энергии (далее -счетчики). Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

2- й уровень — информационно-вычислительный комплекс (далее - ИВК) - технические средства для организации локальной вычислительной сети и программно-технический комплекс (далее - ПТК) АИИС КУЭ, включающий аппаратные средства и программное обеспечение (далее - ПО) для обеспечения функции хранения результатов измерений (далее - сервер БД) и программное обеспечение для сбора и доступа к данным, их конфигурации и формирования автоматизированных рабочих мест (далее - АРМ).

ПТК АИИС КУЭ развёрнут в центре обработки данных (далее - ЦОД) филиала «Невский» ПАО «ТГК-1». АРМы развёрнуты в ЦОД и на рабочих местах специалистов.

На первом уровне первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы, которые по вторичным цепям поступают на соответствующие входы электронных счетчиков электрической энергии (измерительный канал (далее - ИК). Измеренная электрическая энергия за интервал времени 30 мин записывается в энергонезависимую память счетчика.

На втором уровне происходит:настройка параметров ИВК;

• - сбор данных из памяти счетчиков в БД;

• - хранение данных в БД;

• - формирование справочных и отчетных документов;

• - передача информации смежным субъектам электроэнергетики - участникам оптового рынка электрической энергии и мощности и в программно-аппаратный комплекс коммерческого оператора (ПАК КО);

• - настройка, диагностика и мониторинг функционирования технических ипрограммных средств АИИС КУЭ;

• - поддержание точного времени в системе.

ПТК АИИС КУЭ производит сбор данных из памяти счётчиков электроэнергии и их хранение в БД, обработку, отображение, подготовку отчётных документов, а также формирование и передачу информации в виде утверждённых макетов в ПАК КО и другим участникам энергосистемы в рамках согласованных регламентов. ПТК имеет возможность двунаправленного обмена данными с другими ПТК как макетами утверждённых форм, так и данными в собственном формате. Отправка данных по электронной почте в XML-формате возможна с ЭЦП и без неё.

СОЕВ обеспечивает единое календарное время (день, месяц, год, час, минута, секунда) на всех компонентах и уровнях системы.

Для поддержания единого времени в АИИС КУЭ используется шкала времени устройства синхронизации времени (далее - УСВ) типа Метроном версии 1000, ИСС-1.5. ПТК АИИС КУЭ не менее одного раза в сутки синхронизирует часы с сервером времени при расхождении более чем на ±2 с. (настраиваемый параметр). ПТК АИИС КУЭ синхронизирует часы счётчиков при сеансах связи при расхождении времени более чем на ±2 с. (настраиваемый параметр).

Факт каждой коррекции регистрируется в журнале событий счётчиков и сервера БД.

Журналы событий счётчиков электрической энергии и сервера БД отражают время (дата, часы, минуты) коррекции часов счётчиков и сервера в момент, непосредственно предшествующий корректировке.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (далее - ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Заводской номер АИИС КУЭ 107.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

В АИИС КУЭ используется программное обеспечение (ПО) ПК «Энергосфера». ПО ПК «Энергосфера» используется при учёте электрической энергии и обеспечивает обработку, организацию учёта и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии. Идентификационные данные ПК «Энергосфера» указаны в таблице 1.

ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа.

Таблица 1 - Идентификационные данные ПО

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО ПК «Энергосфера» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Надежность системных решений:

• - применение конструкции оборудования и электрической компоновки, отвечающих требованиям IEC - Стандартов;

• - стойкость к электромагнитным воздействиям; ремонтопригодность;

• - программное обеспечение отвечает требованиям ISO 9001;

• - функция контроля процесса работы и средства диагностики системы;

• - резервирование электропитания оборудования системы;

• - резервирование каналов связи.

Регистрация событий:

журнал событий счетчика:

• - факты связи со счетчиком, приведшие к каким-либо изменениям данных и конфигурации;

• - факты коррекции времени с обязательной фиксацией времени до и после коррекции

или величины коррекции времени, на которую было скорректировано устройство;

- формирование обобщенного события (или по каждому факту) по результатам автоматической самодиагностики;

- перерывы питания электросчетчика с фиксацией времени пропадания и восстановления. журнал событий ИВК:

- изменение значений результатов измерений;

- изменение коэффициентов ТТ и ТН;

- факт и величина синхронизации (коррекции) времени;

- пропадание питания;

- замена счетчика;

- полученные с уровня ИИК «Журналы событий» ИИК. Защищённость применяемых компонентов: механическая защита от несанкционированного доступа и пломбирование: - электросчётчиков;

- промежуточных клеммников вторичных цепей напряжения;

- испытательных коробок.

Защита информации на программном уровне:

- результатов измерений при передаче информации (возможность использования цифровой подписи);

- пароля на доступ к счетчику;

- ролей пользователей в ИВК Возможность коррекции времени в:

- электросчетчиках (функция автоматизирована);

- ИВК (функция автоматизирована). Возможность сбора информации:

- о результатах измерений (функция автоматизирована). Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Продолжение таблшицы 4

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Василеостровской ТЭЦ (ТЭЦ-7) филиала «Невский» ПАО «ТГК-1»», аттестованном ООО «Спецэнергопроект», г. Москва. Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ 59793-2021    «Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания»

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

Изготовитель

Общество с ограниченной ответственностью «ЭНЕРГОСЕРВИС»

(ООО «ЭНЕРГОСЕРВИС»)

ИНН 7802222000

Адрес: 196128, г. Санкт-Петербург, ул. Варшавская, д.11 литер А

Адрес места осуществления деятельности: 194156, г.  Санкт-Петербург,

пр-кт Б.Сампсониевский, д.87, литер А

Телефон: 8 (812) 368-02-70, 8 (812) 368-02-71

Факс: 8 (812) 368-02-72

E-mail: office@energoservice.net

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1 Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.311484

В части вносимых изменений

Общество с ограниченной ответственностью «Спецэнергопроект»

(ООО «Спецэнергопроект») Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, ком. 6, 7 Телефон: 8 (495) 410-28-81 E-mail: info@sepenergo.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.312429

Лист № 1 Регистрационный № 19484-09                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры сопротивления эталонные ЭТС предназначены для точных измерений температуры в диапазоне от минус 196 °С (77 K) до плюс 660,323 °С, а также поверки средств измерений температуры в качестве рабочих эталонов 1-го, 2-го разрядов по Государственной поверочной схеме для средств измерений температуры, ч.1, 2, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712.

Описание средства измерений

К настоящему типу относятся термометры сопротивления эталонные ЭТС модификаций ЭТС-25 и ЭТС-50. Модификации термометров различаются значением номинального сопротивления и метрологическими характеристиками.

Принцип действия термометров основан на использовании зависимости электрического сопротивления платиновой проволоки от температуры.

Основной частью термометра является чувствительный элемент, представляющий собой резистор в виде спирали из платиновой проволоки диаметром 0,01 мм. Соединенные последовательно отрезки спирали уложены в скрученные кварцевые трубочки. К чувствительному элементу приварены выводы из платиновой проволоки диаметром 0,3 мм. Для изоляции выводных проводников применены кварцевые капилляры. Чувствительный элемент с выводами заключен в герметизированную пробирку, изготовленную из кварцевого стекла. Пробирка заполнена чистым сухим воздухом.

Для каждой модификации устанавливается два типа градуировки в зависимости от диапазона применения

Тип А для диапазона от 0 °С до плюс 419,527 °С (для ЭТС-50) для диапазона от 0 °С до плюс 660,323 °С (для ЭТС-25)

Тип В для диапазона от минус 196 °С (77 K) до 0 °С (для ЭТС-25 и ЭТС-50).

Термометры подразделяются на термометры 1 и 2 разряда.

Маркировка термометра выполнена методом лазерной гравировки на головке термометра и содержит: логотип завода-изготовителя, обозначение ЭТС, заводской номер по принятой нумерации предприятия-изготовителя в формате не менее 4 арабских цифр, дату изготовления.

Нанесение знака поверки и пломбирование термометров не предусмотрено.

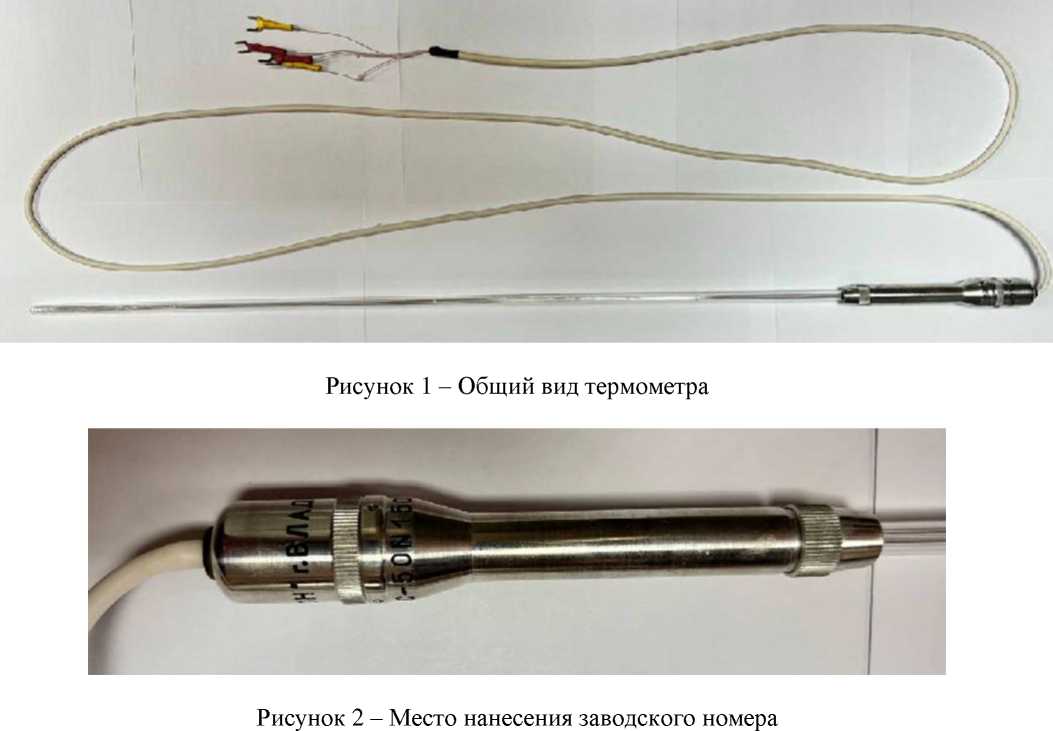

Общий вид средства измерений представлен на рисунке 1.

Метрологические и технические характеристики

аблица 2 - Показатели надежности

наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.

Комплектность средства измерений

Таблица 3 - Комплектность термометров ЭТС_________________________________________

приведены в документе РЭ 4211-001-02566450-99 «Термометры сопротивления эталонные ЭТС. Руководство по эксплуатации», раздел 10 «Порядок работы».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений температуры, ч.1, 2, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712

ГОСТ Р 51233-98 Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Общие технические требования

ГОСТ Р 8.571-98 «ГСИ. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Методика поверки»

Технические условия ТУ 4211-001-02566450-99 «Термометры сопротивления эталонные ЭТС»

Правообладатель

Общество с ограниченной ответственностью «Владимирский завод «Эталон»

(ООО «Владимирский завод «Эталон»)

ИНН 3327840405

Юридический адрес: 600005, г. Владимир, Промышленный пр-д, д.2А, литера А, помещ.1

Телефон: (4922) 49-41-76, факс: (4922) 49-41-77

E-mail: omis@vladetalon.ru

Изготовитель

Общество с ограниченной ответственностью «Владимирский завод «Эталон»

(ООО «Владимирский завод «Эталон»)

ИНН 3327840405

Адрес: 600005, г. Владимир, Промышленный пр-д, д.2А, литера А, помещ.1

Телефон: (4922) 49-41-76, факс: (4922) 49-41-77

E-mail: omis@vladetalon.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

/ \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    ^марта     2026 г. № _____

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
