ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» марта 2026 г. № 433
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Машины координатноизмерительные портальные |
PMT |
модификация PMT FUTURE PLUS, типоразмер 655, зав. № F55-6-25-62046; модификация PMT FUTURE, типоразмер 855, зав. № F55-8-25-62032; модификация PMT PRIME, типоразмер 654, зав. № P54-6-25- |
94514-25 |
PMT Technologies (Suzhou) Co., Ltd, Китай |
МП-535-2024 |
МП-535-2024 (с изменением №1) |
18.11. 2025 |
Общество с ограниченной ответственностью «3Д К» (ООО «3Д К»), г. Калуга |
ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов |
|
62040 | ||||||||||||
|
2. |
Трансформаторы тока |
ТВ-220* |
зав. № 1 (исполнение ТВ-220*-0,2S-1200/1 ТС1), зав. № 2 (исполнение ТВ-220*-5Р-1200/1 ТС1) |
69459-17 |
МП206.1- 135-2021 |
МП-НИЦЭ- 140-25 |
30.10. 2025 |
Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»), г. Санкт-Петербург |
ООО«НИЦ «ЭНЕРГО», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ » марта 2026 Г. № 433
Лист № 1
Регистрационный № 94514-25 Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины координатно-измерительные портальные PMTНазначение средства измерений
Машины координатно-измерительные портальные PMT (далее - КИМ) предназначены для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.
Описание средства измерений
Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.
При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно КИМ являются машинами портального типа с неподвижным измерительным столом и подвижным порталом.
КИМ состоят из станины с установленным отдельно блоком контроллеров, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, гранитной пиноли, встроенных измерительных шкал, персонального компьютера. Перемещение КИМ по осям осуществляется на пневматических подшипниках с использованием пульта управления. Станина КИМ имеет антивибрационные регулируемые опоры для установки по уровню.
К данному типу КИМ относятся машины координатно-измерительные портальные PMT следующих модификаций:
-
- PMT FUTURE, PMT FUTURE PLUS, включая типоразмеры: 655, 855, 1087, 1587, 2087, 12108, 15108, 20108, 25108, 121010, 151010, 201010, 251010, 151210, 201210, 251210, 301210, 201510, 251510, 301510, 401510, 201512, 251512, 301512, 401512, 201515, 251515, 301515, 401515;
-
- PMT PRIME, включая типоразмеры: 654, 866, 1086, 1286, 1586, 12108, 15108, 20108, 25108, 151210, 201210, 251210, 301210, 201510, 251510, 301510, 201512, 251512, 301512.
Модификации различаются некоторыми конструктивными особенностями и нормируемой погрешностью измерений. Модификации PMT FUTURE и PMT FUTURE PLUS одинаковой конструкции с гранитной траверсой портала, PMT FUTURE PLUS имеет улучшенные характеристики точности измерений. Модификация PMT PRIME отличается установленной алюминиевой траверсой.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер по заранее составленному алгоритму.
Заводской номер в буквенно-цифровом формате, состоящий из букв латинского алфавита и арабских цифр, наносится типографским способом на металлизированную наклейку, расположенную на задней части измерительного стола в районе блока подготовки воздуха.
Пломбирование КИМ от несанкционированного доступа не осуществляется.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин координатно-измерительных портальных PMT представлен на рисунке 1.
а)
б)
в)

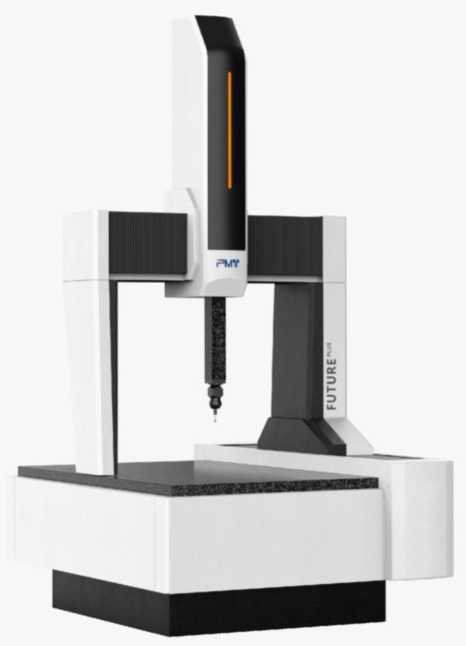

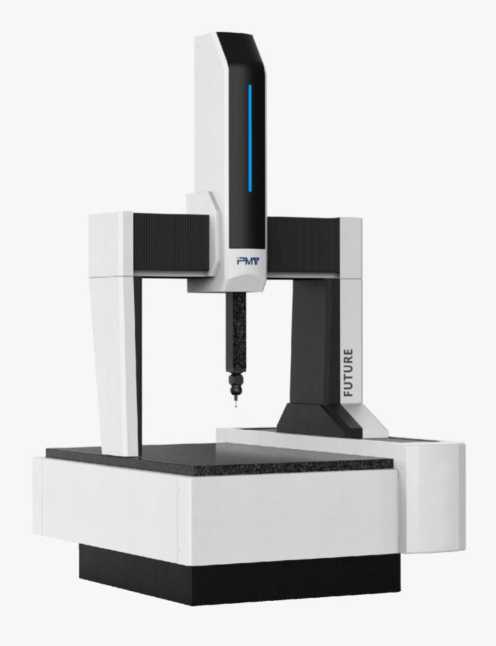

Рисунок 1 - Общий вид машин координатно-измерительных портальных PMT модификаций: а) PMT FUTURE с диапазоном измерений по оси X до 1010 мм включ.;
б) PMT FUTURE PLUS с диапазоном измерений по оси X до 1010 мм включ.; в) PMT FUTURE, PMT FUTURE PLUS с диапазоном измерений по оси X св. 1010 мм;
г) PMT PRIME
г)

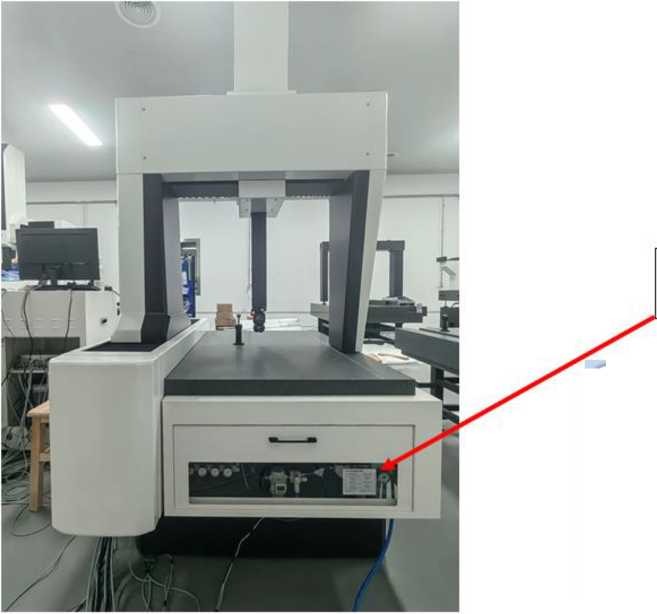

Рисунок 2 - Место нанесения заводского номера средства измерений
Место нанесения заводского номера средства измерений
|
РМТ TECHNOLOGIES | |
|
Instrument Name |
Instrument Type |
|
| Coordinate Measuring Machine | |
pmt future plus ass |
|
Weigh^Kg) |
Serial Number |
|
1 _ 1050 1 □ |
FSS-8-24-62020 |
|
Website |
Manufacture Date |
|
wwwrxnfJdcom |
2024.0*20 |
|
Manufactured In Chino |
PUT ‘•cTi'ioc-giei 1 Surhoj > Co LW |
КИМ работают под управлением метрологически значимого программного обеспечения (далее - ПО) PC- DMIS, Poly Works, Metrolog X4, Rational DMIS, MODUS, Acro Cad, Inspect 3D Geomera, TouchDMIS, TCMD, которое устанавливается на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Значение | |||
|
Идентификационные данные (признаки) |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
|
PC- DMIS |
не ниже V.10 | ||
|
Poly Works |
не ниже V.2019 | ||
|
Metrolog X4 |
не ниже V.7 | ||
|
Rational DMIS |
не ниже 7.0 | ||
|
MODUS |
не ниже V.1.6 |
- | |
|
Arco Cad |
не ниже 3.7 | ||
|
Inspect 3D Geomera |
не ниже 2022R1 | ||
|
TouchDMIS |
не ниже V. 1.0 | ||
|
TCMD |
не ниже V 1.01 | ||
Таблица 2 - Метрологические характеристики КИМ модификации PMT FUTURE
|
Типоразмер |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности, мкм, с измерительным датчиком: | ||||||||
|
ТР20, PMT Т20 |
TP200 |
SP25M, REVO-2 (RSP2, RSP3), SP80 | ||||||||
|
Ось X |
Ось Y |
Ось Z |
МРЕе |
MPEp |
МРЕе |
MPEp |
MPEe |
MPEp |
MPEtiip | |
|
655 |
от 0 до 510 |
от 0 до 610 |
от 0 до 505 |
±(2,2+L/300)* ±(2,2+L/220)** |
2,2 |
±(1,8+L/350)* ±(1,8+L/250)** |
1,8 |
±(1,6+L/400)* ±(1,6+L/300)** |
1,6 |
2,4 |
|
855 |
от 0 до 810 | |||||||||
|
1087 |
от 0 до 810 |
от 0 до 1010 |
от 0 до 705 |
±(2,4+L/300)* ±(2,4+L/220)** |
2,4 |
±(2,0+L/350)* ±(2,0+L/250)** |
2,0 |
±(1,8+L/400)* ±(1,8+L/300)** |
1,8 |
2,4 |
|
1587 |
от 0 до 1510 | |||||||||
|
2087 |
от 0 до 2010 | |||||||||
|
12108 |
от 0 до 1010 |
от 0 до 1210 |
от 0 до 805 |
±(2,6+L/300)* ±(2,6+L/220)** |
2,6 |
±(2,2+L/350)* ±(2,2+L/250)** |
2,2 |
±(2,0+L/400)* ±(2,0+L/300)** |
2,0 |
2,6 |
|
15108 |
от 0 до 1510 | |||||||||
|
20108 |
от 0 до 2010 | |||||||||
|
25108 |
от 0 до 2510 | |||||||||
|
121010 |
от 0 до 1210 |
от 0 до 1005 |
±(2,9+L/300)* ±(2,9+L/220)** |
2,9 |
±(2,5+L/350)* ±(2,5+L/250)** |
2,5 |
±(2,3+L/400)* ±(2,3+L/300)** |
2,3 |
3,0 | |
|
151010 |
от 0 до 1510 | |||||||||
|
201010 |
от 0 до 2010 | |||||||||
|
251010 |
от 0 до 2510 | |||||||||
|
151210 |
от 0 до 1210 |
от 0 до 1510 |
±(3,1+L/300)* ±(3,1+L/220)** |
3,1 |
±(2,7+L/350)* ±(2,7+L/250)** |
2,7 |
±(2,5+L/400)* ±(2,5+L/300)** |
2,5 |
3,2 | |
|
201210 |
от 0 до 2010 | |||||||||
|
251210 |
от 0 до 2510 | |||||||||
|
301210 |
от 0 до 3010 | |||||||||
|
201510 |
от 0 до 1510 |
от 0 до 2010 |
±(3,4+L/300)* ±(3,4+L/220)** |
3,4 |
±(3,0+L/350)* ±(3,0+L/250)** |
3,0 |
±(2,7+L/400)* ±(2,7+L/300)** |
2,7 |
3,4 | |
|
251510 |
от 0 до 2510 | |||||||||
|
301510 |
от 0 до 3010 | |||||||||
|
401510 |
от 0 до 4010 | |||||||||
|
201512 |
от 0 до 2010 |
от 0 до 1205 |
±(3,6+L/300)* ±(3,6+L/220)** |
3,6 |
±(3,2+L/350)* ±(3,2+L/250)** |
3,2 |
±(2,9+L/400)* ±(2,9+L/300)** |
2,9 |
3,5 | |
|
251512 |
от 0 до 2510 | |||||||||
|
301512 |
от 0 до 3010 | |||||||||
|
401512 |
от 0 до 4010 | |||||||||
|
201515 |
от 0 до 2010 |
от 0 до 1505 |
±(3,8+L/300)* ±(3,8+L/220)** |
3,8 |
±(3,4+L/350)* ±(3,4+L/250)** |
3,4 |
±(3,2+L/350)* ±(3,2+L/250)** |
3,2 |
3,8 | |
|
251515 |
от 0 до 2510 | |||||||||
|
301515 |
от 0 до 3010 | |||||||||
|
401515 |
от 0 до 4010 | |||||||||
|
где MPEЕ - пределы допускаемой объемной погрешности, мкм; MPEp - пределы допускаемой абсолютной погрешности измерительной головки, мкм; МРЕТНР - пределы допускаемой абсолютной погрешности сканирования, мкм; L - измеряемая длина в мм; * при температуре окружающего воздуха от +18 °С до +22 °С включ.; ** при температуре окружающего воздуха от +16 °С до +18°С и св. +22 °С до +26 °С включ. и при наличии системы активной температурной компенсации. | ||||||||||
|
Типоразмер |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности, мкм, с измерительным датчиком: | ||||||||
|
ТР20, PMT Т20 |
TP200 |
SP25M, REVO-2 (RSP2, RSP3), SP80 | ||||||||
|
Ось X |
Ось Y |
Ось Z |
МРЕе |
MPEp |
МРЕе |
MPEp |
MPEe |
MPEp |
MPEtiip | |
|
655 |
от 0 до 510 |
от 0 до 610 |
от 0 до 505 |
±(1,9+L/350)* ±(1,9+L/250)** |
2,2 |
±(1,5+L/400)* ±(1,5+L/300)** |
1,5 |
±(1,2+L/500)* ±(1,2+L/400)** |
1,2 |
2,1 |
|
855 |
от 0 до 810 | |||||||||
|
1087 |
от 0 до 810 |
от 0 до 1010 |
от 0 до 705 |
±(2,1+L/350)* ±(2,1+L/250)** |
2,2 |
±(1,7+L/400)* ±(1,7+L/300)** |
1,7 |
±(1,4+L/500)* ±(1,4+L/400)** |
1,4 |
2,1 |
|
1587 |
от 0 до 1510 | |||||||||
|
2087 |
от 0 до 2010 | |||||||||
|
12108 |
от 0 до 1010 |
от 0 до 1210 |
от 0 до 805 |
±(2,3+L/350)* ±(2,3+L/250)** |
2,3 |
±(1,9+L/400)* ±(1,9+L/300)** |
1,9 |
±(1,6+L/500)* ±(1,6+L/400)** |
1,6 |
2,3 |
|
15108 |
от 0 до 1510 | |||||||||
|
20108 |
от 0 до 2010 | |||||||||
|
25108 |
от 0 до 2510 | |||||||||
|
121010 |
от 0 до 1210 |
от 0 до 1005 |
±(2,6+L/350)* ±(2,6+L/250)** |
2,6 |
±(2,2+L/400)* ±(2,2+L/300)** |
2,2 |
±(1,8+L/500)* ±(1,8+L/400)** |
1,8 |
2,4 | |
|
151010 |
от 0 до 1510 | |||||||||
|
201010 |
от 0 до 2010 | |||||||||
|
251010 |
от 0 до 2510 | |||||||||
|
151210 |
от 0 до 1210 |
от 0 до 1510 |
±(2,8+L/350)* ±(2,8+L/250)** |
2,8 |
±(2,4+L/400)* ±(2,4+L/300)** |
2,4 |
±(2,0+L/500)* ±(2,0+L/400)** |
2,0 |
2,6 | |
|
201210 |
от 0 до 2010 | |||||||||
|
251210 |
от 0 до 2510 | |||||||||
|
301210 |
от 0 до 3010 | |||||||||
|
201510 |
от 0 до 1510 |
от 0 до 2010 |
±(3,2+L/350)* ±(3,2+L/250)** |
3,2 |
±(2,8+L/400)* ±(2,8+L/300)** |
2,8 |
±(2,4+L/500)* ±(2,4+L/400)** |
2,4 |
3,0 | |
|
251510 |
от 0 до 2510 | |||||||||
|
301510 |
от 0 до 3010 | |||||||||
|
401510 |
от 0 до 4010 | |||||||||
|
201512 |
от 0 до 2010 |
от 0 до 1205 |
±(3,4+L/350)* ±(3,4+L/250)** |
3,4 |
±(3,0+L/400)* ±(3,0+L/300)** |
3,0 |
±(2,6+L/450)* ±(2,6+L/350)** |
2,6 |
3,2 | |
|
251512 |
от 0 до 2510 | |||||||||
|
301512 |
от 0 до 3010 | |||||||||
|
401512 |
от 0 до 4010 | |||||||||
|
201515 |
от 0 до 2010 |
от 0 до 1505 |
±(3,6+L/350)* ±(3,6+L/250)** |
3,6 |
±(3,2+L/400)* ±(3,2+L/300)** |
3,2 |
±(2,9+L/400)* ±(2,9+L/300)** |
2,9 |
3,5 | |
|
251515 |
от 0 до 2510 | |||||||||
|
301515 |
от 0 до 3010 | |||||||||
|
401515 |
от 0 до 4010 | |||||||||
|
где MPEЕ - пределы допускаемой объемной погрешности, мкм; MPEp - пределы допускаемой абсолютной погрешности измерительной головки, мкм; МРЕТНР - пределы допускаемой абсолютной погрешности сканирования, мкм; L - измеряемая длина в мм; * при температуре окружающего воздуха от +18 °С до +22 °С включ.; ** при температуре окружающего воздуха от +16 °С до +18°С и св. +22 °С до +26 °С включ. и при наличии системы активной температурной компенсации. | ||||||||||
|
Типоразмер |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности, мкм, с измерительным датчиком: | ||||||||
|
TP20, PMT Т20 |
TP200 |
SP25M, REVO-2 (RSP2, RSP3), SP80 | ||||||||
|
Ось X |
Ось Y |
Ось Z |
МРЕе |
MPEp |
МРЕе |
MPEp |
MPEe |
MPEp |
MPEtiip | |
|
654 |
от 0 до 510 |
от 0 до 610 |
от 0 до 405 |
±(2,6+L/300) |
2,6 |
±(2,4+L/300) |
2,4 |
±(2,2+L/300) |
2,2 |
2,8 |
|
866 |
от 0 до 610 |
от 0 до 810 |
от 0 до 605 |
±(2,8+L/300) |
2,8 |
±(2,6+L/300) |
2,6 |
±(2,4+L/300) |
2,4 |
3,0 |
|
1086 |
от 0 до 810 |
от 0 до 1010 | ||||||||
|
1286 |
от 0 до 1210 | |||||||||
|
1586 |
от 0 до 1510 | |||||||||
|
12108 |
от 0 до 1010 |
от 0 до 1210 |
от 0 до 805 |
±(3,4+L/300) |
3,4 |
±(3,2+L/300) |
3,2 |
±(3,0+L/300) |
3,0 |
3,6 |
|
15108 |
от 0 до 1510 | |||||||||
|
20108 |
от 0 до 2010 | |||||||||
|
25108 |
от 0 до 2510 | |||||||||
|
151210 |
от 0 до 1210 |
от 0 до 1510 |
от 0 до 1005 |
±(3,8+L/300) |
3,8 |
±(3,6+L/300) |
3,6 |
±(3,4+L/300) |
3,4 |
4,0 |
|
201210 |
от 0 до 2010 | |||||||||
|
251210 |
от 0 до 2510 | |||||||||
|
301210 |
от 0 до 3010 | |||||||||
|
201510 |
от 0 до 1510 |
от 0 до 2010 |
±(4,0+L/300) |
4,0 |
±(3,8+L/300) |
3,8 |
±(3,6+L/300) |
3,6 |
4,2 | |
|
251510 |
от 0 до 2510 | |||||||||
|
301510 |
от 0 до 3010 | |||||||||
|
201512 |
от 0 до 2010 |
от 0 до 1205 |
±(4,2+L/300) |
4,2 |
±(4,0+L/300) |
4,0 |
±(3,8+L/300) |
3,8 |
4,4 | |
|
251512 |
от 0 до 2510 | |||||||||
|
301512 |
от 0 до 3010 | |||||||||
|
где MPEЕ - пределы допускаемой объемной погрешности, мкм; MPEp - пределы допускаемой абсолютной погрешности измерительной головки, мкм; МРЕТНР - пределы допускаемой абсолютной погрешности сканирования, мкм; L - измеряемая длина в мм; Указанные точности достигаются при температуре окружающего воздуха от +18 °С до +22 °С включ. | ||||||||||
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 200 до 240 |
|
- частота переменного тока, Гц |
50/60 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +16 до +26 |
|
- относительная влажность воздуха, % |
от 40 до 75 |
|
Допустимое изменение температуры, °C, не более, в течение: | |
|
- 1 часа |
1 |
|
- 24 часов |
2 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
20 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Таблица 7 - Массогаба] |
ритные размеры | ||
|
Модификация |
Типоразмер |
Габаритные размеры, мм, не более (ширина x длина x высота) |
Масса, кг |
|
PMT FUTURE, PMT FUTURE PLUS |
655 |
1160x1590x2560 |
800 |
|
855 |
1160x1790x2560 |
1050 | |
|
1087 |
1560x2060x2990 |
2200 | |
|
1587 |
1560x2560x2990 |
3100 | |
|
2087 |
1560x3060x2990 |
4250 | |
|
12108 |
1810x2340x3010 |
4300 | |
|
15108 |
1810x2700x3010 |
5000 | |
|
20108 |
1810x3300x3010 |
6500 | |
|
25108 |
1810x3900x3010 |
8200 | |
|
121010 |
1900x2800x3650 |
4300 | |
|
151010 |
1900x3100x3650 |
4700 | |
|
201010 |
1900x3600x3650 |
6000 | |
|
251010 |
1900x4100x3650 |
7000 | |
|
151210 |
2145x2940x3650 |
5500 | |
|
201210 |
2145x3440x3650 |
8000 | |
|
251210 |
2145x3940x3650 |
10000 | |
|
301210 |
2145x4440x3650 |
12500 | |
|
201510 |
2450x3500x3650 |
10500 | |
|
251510 |
2450x4000x3650 |
12000 | |
|
301510 |
2450x4500x3650 |
14800 | |
|
401510 |
2450x5500x3650 |
19000 | |
|
201512 |
2550x3600x4100 |
11000 | |
|
251512 |
2550x4100x4100 |
12500 | |
|
301512 |
2550x4600x4100 |
15300 | |
|
401512 |
2550x5600x4100 |
19500 | |
|
201515 |
2550x3600x4500 |
11200 | |
|
251515 |
2550x4100x4500 |
12800 | |
|
301515 |
2550x4600x4500 |
15500 | |
|
401515 |
2550x5600x4500 |
19800 | |
|
PMT PRIME |
654 |
1040x1500x2450 |
450 |
|
866 |
1170x1760x2630 |
660 | |
|
1086 |
1370x1960x2630 |
880 | |
|
1286 |
1370x2160x2630 |
1000 | |
|
1586 |
1370x2460x2630 |
1150 | |
|
12108 |
1650x2350x3100 |
1200 | |
|
15108 |
1650x2650x3100 |
1450 | |
|
20108 |
1650x3150x3100 |
1850 | |
|
25108 |
1650x3650x3100 |
2250 | |
|
151210 |
2050x3250x3600 |
3700 | |
|
201210 |
2050x3750x3600 |
4300 | |
|
251210 |
2050x4250x3600 |
5300 | |
|
301210 |
2050x4750x3600 |
6200 | |
|
201510 |
2350x3750x3600 |
5500 | |
|
251510 |
2350x4250x3600 |
6800 | |
|
301510 |
2350x4750x3600 |
7500 | |
|
201512 |
2350x3800x4050 |
5800 | |
|
251512 |
2350x4300x4050 |
7000 | |
|
301512 |
2350x4800x4050 |
7800 | |
наносится типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность средства измеренийТаблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная портальная* |
PMT |
1 шт. |
|
Электронный контролер управления КИМ |
- |
1 шт. |
|
Пульт управления |
- |
1 шт. |
|
Измерительный датчик** |
SP25M / SP80 / REVO-2 / TP200 / TP20 / PMT T20 |
1 шт. |
|
Система активной температурной компенсации |
- |
По заказу |
|
Калибровочная сфера |
- |
1 шт. |
|
Персональный компьютер с установленным ПО |
- |
1 шт. |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
* модификация и типоразмер определяется договором поставки ** модель определяется договором поставки | ||
Приведены:
-
- для модификаций PMT FUTURE, PMT FUTURE PLUS в разделе 6 «Методика измерений» документа «Машины координатно-измерительные портальные PMT модификаций PMT FUTURE, PMT FUTURE PLUS. Руководство по эксплуатации»;
-
- для модификации PMT PRIME в разделе 6 «Методика измерений» документа «Машины координатно-измерительные портальные PMT модификации PMT PRIME. Руководство по эксплуатации».
Приказ Росстандарта от 06 апреля 2021 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба»
Стандарт предприятия PMT Technologies (Suzhou) Co., Ltd, Китай. Машины координатно-измерительные портальные PMT модификаций PMT FUTURE, PMT FUTURE PLUS, PMT PRIME
ПравообладательPMT Technologies (Suzhou) Co., Ltd, Китай
Адрес: F3, Building C2, Intelligence Industrial Park No.88 Jinjihu Avenue, Suzhou Industrial Park 215123 Suzhou-China, China
Телефон: 0512 6286 8300
E-mail: info@pmt3d.com
Изготовитель
PMT Technologies (Suzhou) Co., Ltd, Китай
Адрес: F3, Building C2, Intelligence Industrial Park No.88 Jinjihu Avenue, Suzhou Industrial Park 215123 Suzhou-China, China
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина;
142324, Московская обл., р-н Чеховский, СП Баранцевское, в районе д. Люторецкое;
142200, Московская обл., р-н Серпуховский, СНТ Калугино-2, в районе д. Калугино, уч-к 28
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_0 » марта 2026 г. № 433Лист № 1 Регистрационный № 69459-17 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТВ-220*Назначение средства измерений
Трансформаторы тока ТВ-220* (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на выводах выключателей, в комплектных распределительных элегазовых устройствах на номинальное напряжение 220 кВ, частоты 50 Гц или 60 Гц.
Описание средства измерений
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы встроенные, состоящие из одной вторичной обмотки. Магнитопровод трансформатора заключен в коробку, на которую наматывается вторичная обмотка. Первичной обмоткой трансформаторов служит токопровод ввода выключателя или комплектного распределительного устройства, изолированный на номинальное напряжение 220 кВ относительно трансформаторов тока.
Трансформаторы устанавливаются в герметичных корпусах выключателей и комплектных распределительных элегазовых устройствах в среде элегаза на заземляемой части вводов.
Заводской номер в формате цифрового обозначения наносится на табличку (шильдик) трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклеиванием этикетки.

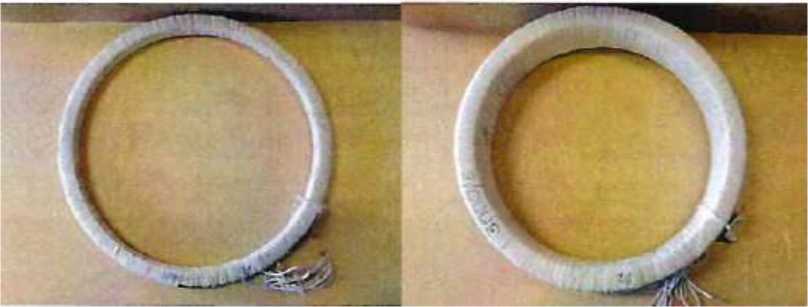

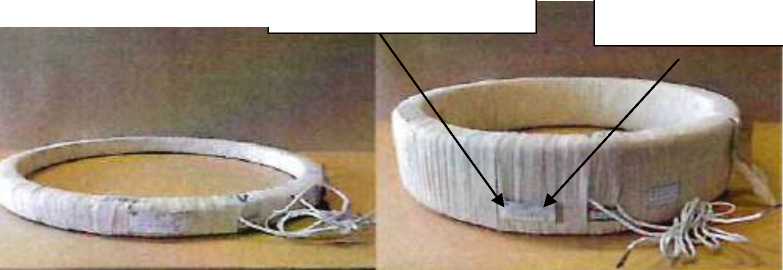

Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера и схема пломбирования представлены на рисунке 1. Нанесение знака поверки на трансформаторы не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения
заводского номера
Место пломбирования предусмотрено в аппарате, для встраивания в который изготовлен трансформатор тока.
Рисунок 1 - Общий вид трансформаторов с указанием места нанесения знака утверждения типа,
места нанесения заводского номера
Пример записи обозначения трансформатора тока типа ТВ-220*: трансформатора тока (Т), по типу конструкции - встроенного (В), номинального напряжения 220 кВ, классов точности 0,5 (0,5S) и 0,2 (0,2S) вторичных обмоток, номинальным коэффициентом трансформации 1000-2000/1 А, климатического исполнения УХЛ4, номинальной частоты 50 Гц:
-
— для внутрироссийских поставок:
Трансформатор тока ТВ-220*-0,5/0,2-1000-2000/1 УХЛ4 50 Гц,
ТУ3414-013-04682485-2000;
-
— для поставок на экспорт:
Трансформатор тока ТВ-220*-0,5/0,2-1000-2000/1 УХЛ4 50 Гц, Экспорт.
ТУ3414-013-04682485-2000;
-
— то же, класса точности 5Р (10Р, 5PR, 10PR):
Трансформатор тока ТВ-220*-5Р-2000/1 УХЛ4 50 Гц, ТУ3414-013-04682485-2000.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики приведены в таблице 1
Таблица 1 - Метрологические характеристики трансформаторов
|
Характеристика |
Значение |
|
Номинальное напряжение ином, кВ |
220 |
|
Номинальный первичный ток 11ном, А1’ |
от 50 до 3000 |
|
Расширенный диапазон первичных токов, в % от 1ном2) |
от 0,1 до 200 |
|
Характеристика |
Значение |
|
Наибольший рабочий первичный ток, А |
по ГОСТ 7746-2015 |
|
Номинальный вторичный ток Ином, А |
1; 5 |
|
Номинальный класс точности:
|
0,2S3); 0,5S3); 0,2; 0,5 5Р; 10Р; 5PR; 10PR |
|
Номинальная вторичная нагрузка вторичных обмоток, В-А
|
от 3 до 100 от 0,5 до 5 |
|
Номинальная предельная кратность вторичных обмоток для защиты |
от 5 до 60 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для учета и измерений |
от 5 до 30 |
|
Номинальная частота, Гц |
50 или 60 |
|
Примечания:
| |
Таблица 2 - Технические характеристики трансформаторов
|
Характеристика |
Значение |
|
Ток термической стойкости, кА |
до 63 |
|
Время протекания тока термической стойкости, с |
3 |
|
Климатическое исполнение и категория размещения по |
УХЛ4, У2, УХЛ2, |
|
ГОСТ 15150-69 |
ТС1 |
|
Габаритные размеры, мм: |
140 |
|
- внутренний диаметр, не менее |
650 |
|
300 |
|
Масса, кг, не более |
100 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
4,0405 |
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
|
1 |
Трансформатор тока |
ТВ-220* |
1 шт. |
|
2 |
Паспорт |
ДУБК.671236.004ПС |
1 экз. |
|
3 |
Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) |
0ЭА.140.006 |
1 экз. |
Методика (методы) измерений приведены в пункте 8 руководства по эксплуатации «Трансформаторы тока ТВ-35, ТВ-110*, ТВ-220*, ТВ-330. Руководство по эксплуатации. 0ЭА.140.006».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»
ГОСТ Р 70507.2-2024 «Национальный стандарт Российской Федерации.
Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ТУ 3414-013-04682485-2000 «Трансформаторы тока типов ТВ-35, ТВ-110*, ТВ-220*, ТВ-330. Технические условия»
Изготовитель
Акционерное общество высоковольтного оборудования «Электроаппарат»
(АО ВО «Электроаппарат»)
ИНН 7801032688
Адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3-7
Телефон: +7 (812) 677-83-83
Факс: +7 (812) 677-83-84
E-mail: box@ea.spb.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно- исследовательский институт метрологической службы»
(ФГБУ «ВНИИМС»)
Адрес: 119631, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru E-mail: office@vniims.ru
Аттестат аккредитации ФГБУ «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
В части вносимых изменений
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»
(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019
