О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно пункту 1 приложения к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\____________________-________________

Лист № 1 Регистрационный № 32173-11                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители адгезии ПСО-МГ4 (далее - измерители) предназначены для измерений силы и перемещений при испытании анкерных креплений фасадных систем и определении адгезии.

Принцип действия измерителей основан на преобразовании силы, приложенной к испытываемому образцу тензометрическим преобразователем в электрический сигнал, изменяющийся пропорционально приложенной силе. Электрический сигнал поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результатов измерений.

Конструктивно измерители состоят из электронного блока, силовозбудителя и опорной плиты, имеющей две, три или четыре опоры. Силовозбудитель в зависимости от варианта исполнения может быть выполнен с ручным нагружением или с сервоприводом. Электронный блок служит для преобразования измерительной информации и управления процессом измерений. В зависимости от варианта исполнения электронный блок может быть выполнен в отдельном корпусе или совмещенным в одном корпусе с силовозбудителем. На лицевой панели электронного блока имеется жидкокристаллический дисплей и клавиатура.

Измерители выпускаются в нескольких модификациях, которые отличаются пределами измерений, конструкцией электронного блока и вариантом исполнения привода силовозбудителя.

Обозначение измерителей: ПСО-ХМГ4У и ПСО-ХМГ4УЭ,

где ПСО-МГ4 - обозначение типа;

Х - наибольший предел измерений, кН;

У - обозначение модификации;

Э - вариант исполнения привода силовозбудителя, оснащенного сервоприводом.

Модификация ПСО-ХМГ4С и ПСО-ХМГ4СЭ - для измерений силы при определении прочности сцепления облицовочных и защитных покрытий с основанием.

Модификация ПСО-ХМГ4К - для измерений силы при определении прочности сцепления в каменной кладке, изготавливается с усиленной опорной плитой.

Модификация ПСО-ХМГ4А - для измерений силы при испытании анкерных креплений фасадных систем.

Модификация ПСО-ХМГ4АД и ПСО-ХМГ4АДЭ - для измерений силы и перемещений распорного элемента анкера при испытании анкерных креплений фасадных систем.

Заводской номер и знак утверждения типа нанесен способом лазерной гравировки на маркировочную табличку, расположенную на опорной плите измерителя. Нанесение знака поверки на измеритель не предусмотрено.

Общий вид измерителей представлен на рисунках 1 - 4.

Обозначение мест для нанесения знака утверждения типа, заводского номера, а также место пломбировки от несанкционированного доступа представлены на рисунках 5 - 6.

Цветовая гамма корпуса и дисплея измерителей может быть изменена по решению изготовителя.

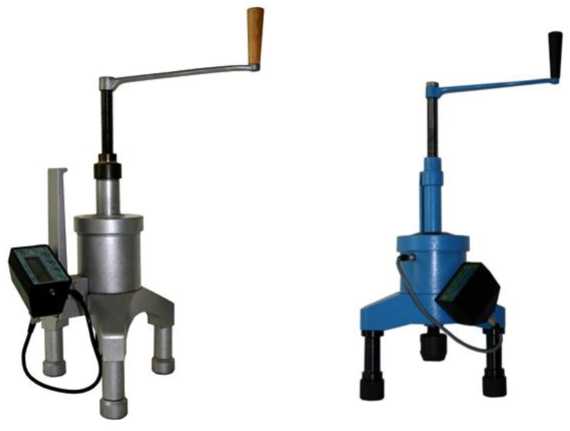

Рисунок 1 - Общий вид измерителей адгезии

мод. ПСО-ХМГ4С; ПСО-ХМГ4А; ПСО-ХМГ4АД с НПИ от 1 до 50 кН

Рисунок 2 - Общий вид измерителей адгезии

мод. ПСО-100МГ4А; ПСО-100МГ4АД

Рисунок 3 - Общий вид измерителей адгезии

мод. ПСО-20МГ4К; ПСО-30МГ4К

Рисунок 4 - Общий вид измерителей адгезии мод. ПСО-ХМГ4СЭ; ПСО-ХМГ4АДЭ

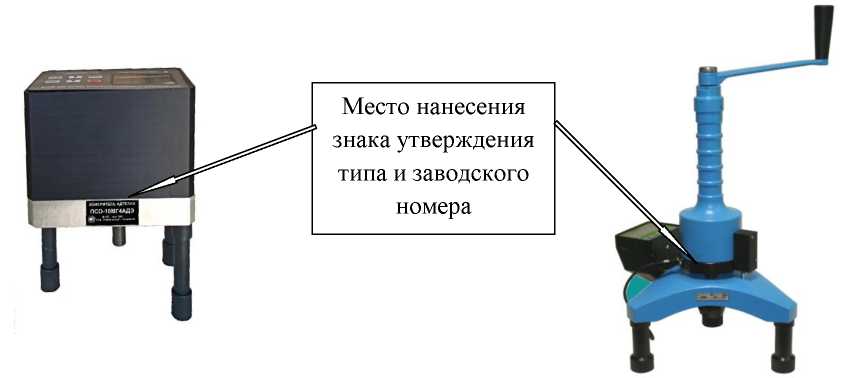

Рисунок 5 - Место нанесения знака утверждения типа и заводского номера ГчУ?

Защитная пломба

Рисунок 6 - Обозначение места пломбировки от несанкционированного доступа

Измерители имеют встроенное программное обеспечение (микропрограмма блока управления с защитой от считывания и перезаписи), управляющая программа блока управления реализует сбор, передачу, обработку, хранение и представление результатов измерений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 4 - Габаритные размеры и масса измерителей

Таблица 5 - Показатели надежности

наносится на титульный лист руководства по эксплуатации, в центре листа, типографским способом и на маркировочную табличку, закрепленную на опорной плите, способом лазерной гравировки.

Лист № 6 Всего листов 6 Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» документов КБСП.427128.005-01 РЭ, КБСП.427128.005-02 РЭ, КБСП.427128.005-03 РЭ, КБСП.427128.005-04 РЭ, Э 26.51.62.120.76.1-2024, Э 26.51.62.120.76.2-2024.

Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»

ТУ 26.51.62.120.76-12585810-2024 «Измерители адгезии ПСО-МГ4.Технические условия» (взамен ТУ 4271-005-12585810-11)

Общество с ограниченной ответственностью «Специальное конструкторское бюро Стройприбор»

(ООО «СКБ Стройприбор»)

ИНН 7447005971

Адрес: Россия, 454084, г. Челябинск, ул. Калинина, 11-Г

Тел/Факс (351) 277-8-555 e-mail: info@stroypribor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области»

(ФБУ «Челябинский ЦСМ»)

Адрес: 454020, Челябинская обл., г. Челябинск, ул. Энгельса, д.101 Уникальный номер записи в реестре аккредитованных лиц 01.00234-2013

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « ¹¹ »    ^марта     2026 г. № _____

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
