№449 от 11.03.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747568
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 449 от 11.03.2026
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
11 марта 2026 г.
449
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного типа средства измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель Руководителя
Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» марта 2026 г. № _____
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Измерители мощности излучения |
ИМИ-01 |
48392-11 |
ООО «Бином» 248000, г. Калуга, ул. Подвойского, д.33. Тел/факс (4842)57-37 99, 57-66-09. E-mail: binom@kaluga.ru , www.binom.kaluga.ru . |
Общество с ограниченной ответственностью БИНОМ (ООО БИНОМ) ИНН 4027001658 Юридический адрес: 248000, Калужская обл., г. Калуга, ул. Подвойского, д.33 Телефон: (4842)57-3799, 57-66-09 E-mail: binom-kaluga@mail.ru Web-сайт: www.binom.kaluga.ru |
Общество с ограниченной ответственностью БИНОМ (ООО БИНОМ), г. Калуга | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » марта 2026 г. № 449
Лист № 1 Регистрационный № 48392-11 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители мощности излучения ИМИ-01 Назначение средства измеренийИзмерители мощности излучения ИМИ-01 предназначены для измерений энергетических параметров излучения импульсных и непрерывных лазеров и светодиодов.
Описание средства измеренийПринцип работы прибора основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением. Электрический сигнал преобразуется в цифровую форму.
Измеритель мощности излучения ИМИ-01 (далее по тексту - измеритель) состоит из блока управления и внешнего фотоприёмника. Блок управления выполнен в пластмассовом корпусе, на передней панели которого расположены цифровой индикатор и клавиши выбора режима и длины волны. Внешний фотоприемник (фотометрический шар) выполнен на основе пластмассовой интегрирующей сферы с расположенными на ее поверхности фотодиодами.
В измерителе реализован метод «А» прямых измерений максимальной мощности в соответствии с ГОСТ 25819-83.
Illlllll lllllllll ипии ЦНИИ lllllllll шиш
I
1

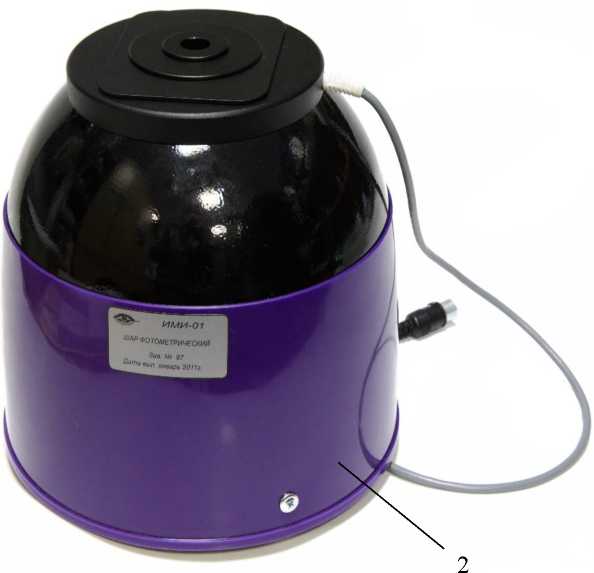

Рисунок 1 - Общий вид измерителя мощности излучения ИМИ-01
1 - блок управления; 2 - шар фотометрический
1
2

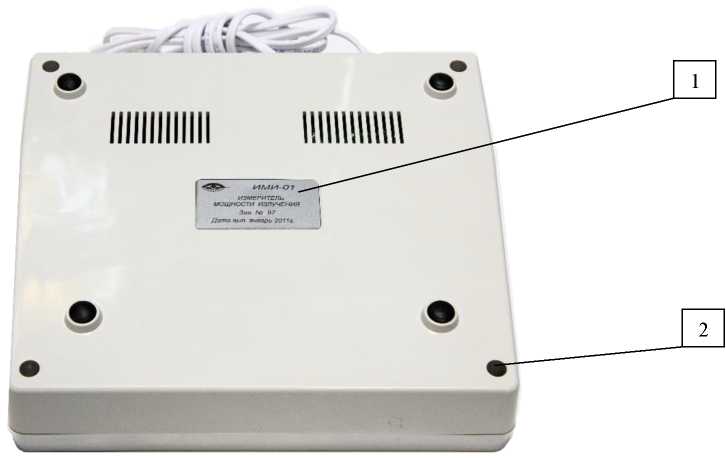

Рисунок 2 - Схема пломбирования и маркировки измерителя мощности излучения ИМИ-01
1 - место нанесения маркировки; 2 - место установки пломбы
Измерители функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (ПО), выполняющее функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерения.
Для защиты от несанкционированного доступа к элементам схемы корпус блока управления измерителя пломбируется. Пломбируется гнездо правого нижнего винта крепления, если смотреть со стороны нижней панели.
Идентификационные данные программы микроконтроллера измерителя приведены в таблице 1.
аблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа микроконтроллера ИМИ-01 |
Ism2520_Ver129. hex |
129 |
7E6AE790 |
CRC32 |
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части измерителя. Модификация ПО возможна только на фирме-производителе.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристикиМетрологические и технические характеристики измерителя приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Режим измерений параметров импульсного лазерного излучения | |
|
Длины волн исследуемого излучения (фиксированные значения в диапазоне), нм |
400 - 1000 |
|
Диапазон измерений максимальной мощности импульса, Вт |
0,5 - 50 |
|
Диапазон измерений средней мощности, мВт |
0,5 - 100 |
|
Диапазон измерений частоты повторения импульсов, Гц |
25 - 9999 |
|
Диапазон измерений длительности импульса по уровню 0,5 (при измеренной максимальной мощности не менее 2 Вт), нс |
50 - 200 |
|
Предел допускаемой относительной погрешности измерений средней мощности излучения, % |
15 |
|
Предел допускаемой относительной погрешности измерений максимальной мощности импульса, % |
15 |
|
Предел допускаемой относительной погрешности измерений длительности импульса по уровню 0,5, % |
10 |
|
Предел допускаемой относительной погрешности измерений частоты повторения импульсов, % |
5 |
|
Режим измерений параметров непрерывного и амплитудно-модулированного лазерного и светодиодного излучения | |
|
Длины волн исследуемого излучения (фиксированные значения в диапазоне), нм |
400 - 1000 |
|
Диапазон измерений средней мощности, мВт |
1 - 400 |
|
Диапазон измерений максимальной мощности импульса для амплитудно-модулированного излучения, мВт |
1 - 400 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты повторения импульсов для амплитудно-модули-рованного излучения, Гц |
30+3000 |
|
Диапазон измерений коэффициента заполнения1 для амплитудно-модулиро-ванного излучения, % |
20 + 80 |
|
Предел допускаемой относительной погрешности измерений средней мощности непрерывного оптического излучения, % |
15 |
|
Предел допускаемой относительной погрешности измерений максимальной мощности импульса для амплитудно-модулированного излучения, % |
15 |
|
Предел допускаемой относительной погрешности измерений частоты повторения импульсов для амплитудно-модулированного излучения, % |
10 |
|
Предел допускаемой относительной погрешности измерений коэффициента заполнения для амплитудно-модулированного излучения, % |
15 |
|
Общие характеристики | |
|
Апертурный угол исследуемого излучения, ° |
90 |
|
Масса измерителя, кг, не более |
3,5 |
|
Габаритные размеры измерителя, мм, не более: - блока управления (ДхШ1В) |
240x220x90 |
|
- шара фотометрического |
0260x290 |
Электропитание измерителя осуществляется от сети переменного тока напряжением
220+22 В и частотой 50+0,5 Гц.
Рабочие условия эксплуатации измерителя:
-
• температура окружающей среды, оС...............................................20+5
-
• относительная влажность воздуха, %, не более.............................80
-
• атмосферное давление, кПа.............................................................от 95 до 105
Знак утверждения типа наносится на титульный лист Паспорта и руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.
Комплектность средства измеренийСостав комплекта измерителя мощности излучения ИМИ-01 представлен в таблице 3.
Таблица 3
|
Наименование |
Количество, шт. |
|
Измеритель мощности излучения ИМИ-01. Блок управления |
1 |
|
Измеритель мощности излучения ИМИ-01. Шар фотометрический |
1 |
|
Измеритель мощности излучения ИМИ-01. Паспорт и руководство по эксплуатации. АТУД.411636.001 ПС |
1 |
|
Измеритель мощности излучения ИМИ-01. Методика поверки |
1 |
|
Транспортная тара |
1 |
«Измеритель мощности излучения ИМИ-01. Паспорт и руководство по эксплуатации. АТУД.411636.001 ПС», разделы 5 и 6
Нормативные документы, устанавливающие требования к измерителям мощности излучения ИМИ-01ГОСТ 8.275-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн 0,3 12,0 мкм»
ИзготовительОбщество с ограниченной ответственностью БИНОМ
(ООО БИНОМ)
ИНН 4027001658
Юридический адрес: 248000, Калужская обл., г. Калуга, ул. Подвойского, д.33
Телефон: (4842)57-37-99, 57-66-09
E-mail: binom- kaluga@mail.ru
Web-сайт: www.binom.kaluga.ru
Испытательный центрГосударственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптико-физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Здесь и далее коэффициент заполнения определяется как величина, равная отношению длительности импульса к периоду повторения импульсов (выражается в %).
