№450 от 11.03.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747569
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 450 от 11.03.2026
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
11 марта 2026 г.
450
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель Руководителя
Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «_ » _арта 2026 Г. № 450
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавлива -емая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «ННК-Варьеганнефтегаз» |
001 |
84663-22 |
Публичное акционерное общество «ННК-Варьеганнефтегаз» (ПАО «ННК-Варьеганнефтегаз»), Ханты- Мансийский автономный округ-Югра, г. Радужный |
МП 26.51.43/69/21 |
01.09. 2025 |
Публичное акционерное общество «ННК-Варьеганнефтегаз» (ПАО «ННК-Варьеганнефтегаз») , Ханты-Мансийский автономный округ-Югра, г. Радужный |
ООО ИТЦ «СИ», г. Москва | ||||
|
2. |

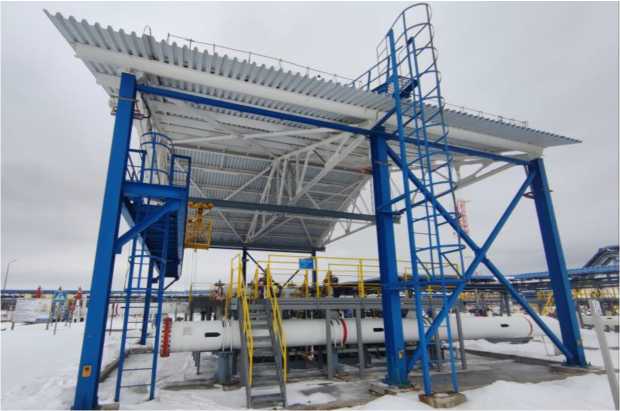

Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль» |
1241 |
92334-24 |
Общество с ограниченной ответственностью «Транснефть-Балтика» (ООО «Транснефть-Балтика»), г. Санкт- Петербург |
МП-0036- ТАМ-2024 |
29.10. 2025 |
Общество с ограниченной ответственностью «Транснефть- Балтика» (ООО «Транснефть-Балтика»), г. Санкт-Петербург |
АО «Транснефть -Автоматизация и Метрология» г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » марта 2026 г. № 450
Лист № 1 Регистрационный № 84663-22 Всего листов 49
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «ННК-Варьеганнефтегаз» Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «ННК-Варьеганнефтегаз» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Описание средства измерений
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (СБД), 3 сервера сбора данных (ССД), собирающих информацию с ИИК, расположенных на м/р ПАО «ННК-Варьеганнефтегаз»: Северо-Варьеганское (далее ССД СВ), Верхне-Колик-Еганское (далее ССД ВКЕ), Бахиловское и Северо-Хохряковское (далее ССД Бах и СХ), программное обеспечение (ПО) ПК «УЧЕТ ЭНЕРГОРЕСУРСОВ», радиочасы МИР РЧ - 02, автоматизированные рабочие места персонала (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по измерительным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 минут.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы ССД, где выполняется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов. Далее информация поступает на СБД.
АИИС КУЭ позволяет осуществлять импорт результатов измерений со сторонних (внешних) АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, при этом результаты измерений представлены в виде макетов xml (регламентированы Положением
Лист № 2 Всего листов 49 о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности).
Передача информации от сервера в заинтересованные организации осуществляется в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности. Передача информации в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии и мощности (ОРЭМ), в филиал АО «СО ЕЭС» осуществляется с АРМ энергосбытовых организаций (субъекты ОРЭМ).
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входят радиочасы МИР РЧ-02 (далее УСВ), синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU)
по сигналам навигационных систем ГЛОНАСС. ССД СВ ежесекундно сравнивает собственную шкалу времени со шкалой времени УСВ и при расхождении на величину более ±30 мс, производит синхронизацию собственной шкалы времени со шкалой времени УСВ. Остальные ССД и СБД, сравнивают собственную шкалу времени со шкалой времени ССД СВ с периодичностью 60 секунд и при расхождении на величину более ±100 мс, производят синхронизацию собственной шкалы времени со шкалой времени ССД СВ. Сравнение шкалы времени счетчиков со шкалой времени ССД, осуществляется 1 раз в сутки во время сеанса связи со счетчиком в период с 02:00 по 06:00. При обнаружении расхождения шкалы времени счетчиков, от шкалы времени ССД на величину более ±1 с (для счетчиков типа СЭТ и Меркурий) и более ±500 мс (для счетчиков типа МИР), выполняется синхронизация шкалы времени счетчиков. Параметр не программируемый, выставлен в заводских настройках.
Журналы событий счетчиков электрической энергии, ССД отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на АИИС КУЭ не предусмотрено. Знак поверки наносится на свидетельство о поверке АИИС КУЭ в случае оформления свидетельства в бумажном виде.
АИИС КУЭ присвоен заводской номер №001. Заводской номер указан на этикетках, расположенных на серверных шкафах. Дополнительно заводской номер указывается в формуляре АИИС КУЭ типографским способом. Формат, способы и места нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ, приведены в описаниях типа измерительных компонентов.
Программное обеспечениеВ АИИС КУЭ используется программное обеспечение Программный комплекс (ПК) «УЧЕТ ЭНЕРГОРЕСУРСОВ». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные признаки ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки ПК «УЧЕТ ЭНЕРГОРЕСУРСОВ»
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационные данные (признаки) |
Программный комплекс СЕРВЕР СБОРА ДАННЫХ MirServsbor.msi |
Программный комплекс УЧЕТ ЭНЕРГОРЕСУРСОВ EnergyRes.msi |
Программа ПУЛЬТ ЧТЕНИЯ ДАННЫХ MirReaderSetup.msi |
|
Номер версии (идентификационный номер) ПО |
2.0.0.1 |
2.5 |
2.0.9.0 |
|
Идентификационные данные (признаки) |
7d30b09bbf536b7f45 db352b0c7b7023 |
55a532c7e6a3c30405 d702554617f7bc |
6dcfa7d8a621420f8a52b8 417b5f7bbc |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 | ||
Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.
Таблица 2 - Состав измерительных каналов АИИС КУЭ
|
Номер ИК |
Наименование измерительного канала |
Состав измерительного канала | |||
|
Трансформатор тока |
Трансформатор напряжения |
Счетчик электрической энергии |
ИВК | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
ПС 110/35/6 кВ "Верхне-Колик-Еганская" ОРУ-110 кВ, 1 сш-110 кВ, ввод 110 кВ |
ТФЗМ 110Б-1 400/5 КТ 0,5 Рег. № 26420-08 |
НКФ-110-83У1 110 000/100 КТ 0,5 Рег. № 1188-84 |
МИР С-03.05Т- EQTLBMN-RG-1T-H КТ 0,5S/1,0 Рег. №42459-12 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД ВКЕ |
|
2 |
ПС 110/35/6 кВ "Верхне-Колик-Еганская" ОРУ-110 кВ, 2 сш-110 кВ, ввод 110 кВ |
ТФЗМ 110Б-1 400/5 КТ 0,5 Рег. № 26420-08 |
НКФ-110-83У1 110 000/100 КТ 0,5 Рег. № 1188-84 |
МИР С-03.05Т- EQTLBMN-RR-1T-H КТ 0,5S/1,0 Рег. № 42459-12 | |
|
11 |
ПС 110/35/6 кВ "Верхне-Колик-Еганская" Ф. 35 кВ №1 |
ТОЛ-35 III УХЛ1 400/5 КТ 0,5S Рег. № 21256-07 |
НАМИ-35 УХЛ1 35000/100 КТ 0,5 Рег. № 19813-00 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-17 | |
|
12 |
ПС 110/35/6 кВ "Верхне-Колик-Еганская" Ф. 35 кВ №2 |
ТОЛ-35 III УХЛ1 600/5 КТ 0,5 Рег. № 21256-07 |
НАМИ-35 УХЛ1 35000/100 КТ 0,5 Рег. № 19813-00 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-17 | |
|
13 |
ПС 110/35/6 кВ "Верхне-Колик-Еганская" Ф. 35 кВ №3 |
ТОЛ-35 III УХЛ1 600/5 КТ 0,5 Рег. № 21256-07 |
НАМИ-35 УХЛ1 35000/100 КТ 0,5 Рег. № 19813-00 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-17 | |
|
14 |
ПС 110/35/6 кВ "Верхне-Колик-Еганская" Ф. 35 кВ №4 |
ТОЛ-35 III УХЛ1 400/5 КТ 0,5S Рег. № 21256-07 |
НАМИ-35 УХЛ1 35000/100 КТ 0,5 Рег. № 19813-00 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-17 | |
|
82 |
КТПН №1 6/0,4 кВ "к.122" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
83 |
КТПН №2 6/0,4 кВ "к.122" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
84 |
КТПН №3 6/0,4 кВ "к.14" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
1 |
2 |
3 |
4 |
5 | |
|
85 |
КТПН №4 6/0,4 кВ "к.14" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД ВКЕ |
|
86 |
КТПН №5 6/0,4 кВ "к.14" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
87 |
КТПК ВК №2 6/0,4 кВ "к.11" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
88 |
КТПК ВК №1 6/0,4 кВ "к.11" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
89 |
КТПК ВК №3 6/0,4 кВ "к.11" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
90 |
2КТППН КС 6/0,4 кВ "к.12" РУ-0,4 кВ, 1 сш-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
Т-0,66 1000/5 КТ 0,5S Рег. № 67928-17 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
91 |
2КТППН КС 6/0,4 кВ "к.12" РУ-0,4 кВ, 2 сш-0,4 кВ, Ввод 0,4 кВ тр-ра Т2 |
Т-0,66 600/5 КТ 0,5S Рег. № 67928-17 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
92 |
КТПН №2 6/0,4 кВ "к.13" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
93 |
КТПН №3 6/0,4 кВ "к.13" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. №42459-12 | |
|
94 |
КТПН №4 6/0,4 кВ "к.13" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
95 |
КТПН КС №1 6/0,4 кВ "к.20" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 64182-16 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. №58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
96 |
2КТППН КС №2 6/0,4 кВ "к.20" РУ-0,4 кВ, 1 сш-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
Т-0,66 600/5 КТ 0,5S Рег. № 67928-17 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД ВКЕ |
|
97 |
2КТППН КС №2 6/0,4 кВ "к.20" РУ-0,4 кВ, 2 сш-0,4 кВ, Ввод 0,4 кВ тр-ра Т2 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 64182-16 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
98 |
КТПН №1 6/0,4 кВ "к.19" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
99 |
КТПН №2 6/0,4 кВ "к.19" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
100 |
2КТПН КС 6/0,4 кВ "к.18" РУ-0,4 кВ, 1 с.ш.-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
101 |
2КТПН КС 6/0,4 кВ "к.18" РУ-0,4 кВ, 2 сш-0,4 кВ, Ввод 0,4 кВ тр-ра Т2 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
102 |
КТПК ВК №2 6/0,4 кВ "к.103" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
103 |
КТПК ВК №1 6/0,4 кВ "к.103" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
104 |
КТПН 6/0,4 кВ "к.104" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШЛ-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
105 |
КТПН №1 6/0,4 кВ "к.105" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
106 |
КТПН №2 6/0,4 кВ "к.105" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 42459-12 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
107 |
КТПН №1 6/0,4 кВ "к.21" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД ВКЕ |
|
108 |
КТПН №2 6/0,4 кВ "к.21" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
109 |
КТПН №3 6/0,4 кВ "к.21" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
110 |
КТПН №1 6/0,4 кВ "к.125" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1500/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
111 |
КТПН №2 6/0,4 кВ "к.125" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
112 |
КТПН №3 6/0,4 кВ "к.125" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШЛ-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
113 |
КТПН №1 6/0,4 кВ "к.58" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТТН60 1000/5 КТ 0,5 Рег. № 58465-14 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
114 |
КТПН №2 6/0,4 кВ "к.58" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1500/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
115 |
КТПН №3 6/0,4 кВ "к.58" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
116 |
КТПН №1 6/0,4 кВ "к.22" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
117 |
КТПН №2 6/0,4 кВ "к.22" РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1500/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
121 |
КТПН №1 6 кВ "к.114", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТТН60 600/5 КТ 0,5 Рег. № 58465-14 |
- |
СЭТ-4ТМ.03М.08 КТ 0,2S/0,5 Рег. № 36697-12 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
122 |
КТПН №2 6 кВ "к.114", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТТН60 600/5 КТ 0,5 Рег. № 58465-14 |
- |
СЭТ-4ТМ.03М.08 КТ 0,2S/0,5 Рег. № 36697-12 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД ВКЕ |
|
123 |
КТПН №3 6 кВ "к.114", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТТИ-60 600/5 КТ 0,5 Рег. № 28139-07 |
- |
СЭТ-4ТМ.03М.08 КТ 0,2S/0,5 Рег. № 36697-12 | |
|
124 |
КТПН №4 6 кВ "к.114", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТТН60 600/5 КТ 0,5 Рег. № 58465-14 |
- |
СЭТ-4ТМ.03М.08 КТ 0,2S/0,5 Рег. № 36697-12 | |
|
125 |
КТПН №1 6 кВ "к.111", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
Т-0,66 М 1000/5 КТ 0,5 Рег. № 71031-18 |
- |
Меркурий 234 ARTM-03 PB.G КТ 0,5S/1,0 Рег. № 48266-11 | |
|
126 |
КТПН №2 6 кВ "к.111", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
Т-0,66 М 1000/5 КТ 0,5 Рег. № 71031-18 |
- |
Меркурий 234 ARTM-03 PB.G КТ 0,5S/1,0 Рег. № 48266-11 | |
|
127 |
КТПН №3 6 кВ "к.111", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШЛ-СЭЩ-0,66 1000/5 КТ 0,5 Рег. № 41433-09 |
- |
МИР С-03.021)- EQTLBMN-RG-1T-L КТ 0,2S/0,5 Рег. № 58324-14 | |
|
201 |
КТПН 6 кВ "ТП-2", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР Q03.05D- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
202 |
КТППН КС 6 кВ "ТП-16 №2", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т- 2 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР Q03.05D- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
203 |
КТПН 6 кВ "ТП-9", РУ 0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР Q03.05D- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
204 |
КТПН 6 кВ "ТП-5", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 200/5 КТ 0,5S Рег. № 64182-16 |
- |
МИР Q03.05D- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
205 |
КТПН 6 кВ "ТП-4", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР Q03.05D- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
206 |
КТПН 6 кВ "ТП-17", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
207 |
КТППН КС 6 кВ "ТП-16 №1", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
209 |
КТПН 6 кВ "к.218", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
210 |
КТППН 6 кВ "к.40", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
211 |
КТПН КС 6/0,4 кВ "к.252", РУ 0,4 кВ, Ввод 0,4 Кв тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
212 |
2КТППН КС 6 кВ "к.232", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
213 |
2КТППН КС 6 кВ "к.269", РУ 0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
214 |
2КТППН КС 6 кВ "к.269", РУ 0,4 кВ, 2 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
215 |
КТППН 6 кВ "к.96", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
216 |
2КТППН КС 6 кВ "к.253", РУ 0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
217 |
2КТППН КС 6 кВ "к.253", РУ 0,4 кВ, 2 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
218 |
КТПН 6 кВ "к.37", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
219 |
КТПК ВК 6 кВ "к.215", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
220 |
КТПН 6 кВ "к.268", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
221 |
КТПН 6 кВ "к.18", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
222 |
КТППН 6 кВ "к.82", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
223 |
КТПН 6 кВ "к.208", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
226 |
РУ 6 кВ №2 "КНС-1" Северо- Варьеганского м/р, 1 СШ 6 кВ, яч.12 |
ТВЛМ-10 100/5 КТ 0,5 Рег. №1856-63 |
НТМИ-6-66 У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР С-03.05Т- EQTLBMN-RR-1T-H КТ 0,5S/1,0 Рег. № 58324-14 | |
|
227 |
РУ 6 кВ №2 "КНС-1" Северо- Варьеганского м/р, 1 СШ 6 кВ, яч.11 |
ТВЛМ-10 100/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66 У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР С-03.05Т- EQTLBMN-RR-1T-H КТ 0,5S/1,0 Рег. № 58324-14 | |
|
228 |
РУ 6 кВ №2 "КНС-1" Северо- Варьеганского м/р, 1 СШ 6 кВ, яч.8 |
ТВЛМ-10 100/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66 У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР С-03.05Т- EQTLBMN-RG-1T-H КТ 0,5S/1,0 Рег. № 58324-14 | |
|
229 |
РУ 6 кВ №2 "КНС-1" Северо- Варьеганского м/р, 2 СШ 6 кВ, яч.18 |
ТВЛМ-10 100/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66 У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР С-03.05Т- EQTLBMN-RR-1T-H КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
230 |
РУ 6 кВ №2 "КНС-1" Северо- Варьеганского м/р, 2 |
ТВЛМ-10 100/5 КТ 0,5 |
НТМИ-6-66 У3 6 000/100 КТ 0,5 |
МИР С-03.05Т- EQTLBMN-RR-1T-H КТ 0,5S/1,0 | |
|
СШ 6 кВ, яч.21 |
Рег. № 1856-63 |
Рег. № 2611-70 |
Рег. № 58324-14 | ||
|
231 |
РУ 6 кВ №2 "КНС-1" Северо- Варьеганского м/р, 2 |
ТВЛМ-10 150/5 КТ 0,5 |
НТМИ-6-66 У3 6 000/100 КТ 0,5 |
МИР С-03.05Т- EQTLBMN-RR-1T-H КТ 0,5S/1,0 | |
|
СШ 6 кВ, яч.28 |
Рег. № 1856-63 |
Рег. № 2611-70 |
Рег. № 58324-14 | ||
|
232 |
РУ 6 кВ №2 "КНС-1" Северо- Варьеганского м/р, 1 СШ 6 кВ, яч.6 |
ТВЛМ-10 150/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66 У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР С-03.05Т- EQTLBMN-RR-1T-H КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
233 |
ПС 35 кВ "КНС-2А", РУ 6 кВ, 2 с.ш.-6 кВ, яч. 6 кВ №17 |
ТЛМ-10 150/5 КТ 0,5 Рег. № 2473-05 |
НТМИ-6-66 У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР С-03.05Т- EQTLBMN-RR-1T-H КТ 0,5S/1,0 Рег. № 58324-14 | |
|
234 |
КТПН 6 кВ "к.209", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 64182-16 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
235 |
2КТППН КС 6 кВ "к.33Б", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
236 |
КТППН 6 кВ "к.33", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
237 |
КТППН КС 6 кВ "к.35", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
238 |
КТППН КС 6 кВ "к.202", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
239 |
КТПН 6 кВ "к.251", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
240 |
КТППН 6 кВ "к.89", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР ('-03.05D- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
241 |
КТППН 6 кВ "к.28", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР ('-03.05D- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
242 |
КТПН 6 кВ "к.203", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т1 |
Т-0,66 1000/5 КТ 0,5S Рег. № 67928-17 |
- |
МИР ('-03.05D- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
243 |
КТПН №2 6 кВ "к.1Б", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР ('-03.05D- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
244 |
КТПН №1 6 кВ "к.43", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР ('-03.05D- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
245 |
КТППН №2 6 кВ "к.43", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР ('-03.05D- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
246 |
РУ 6 кВ №2 "КНС-3", 2 СШ 6 кВ, яч11 |
ТВЛМ-10 150/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР C01.05T-2R КТ 0,5S/1,0 Рег. № 32142-08 | |
|
247 |
РУ 6 кВ №2 "КНС-3", 2 СШ 6 кВ, яч13 |
ТВЛМ-10 200/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17 | |
|
248 |
РУ 6 кВ №2 "КНС-3", 2 СШ 6 кВ, яч15 |
ТВЛМ-10 200/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-12 | |
|
249 |
РУ 6 кВ №2 "КНС-3", 1 СШ 6 кВ, яч20 |
ТВЛМ-10 150/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР C01.05T-2R КТ 0,5S/1,0 Рег. № 32142-08 | |
|
250 |
РУ 6 кВ №2 "КНС-3", 1 СШ 6 кВ, яч19 |
ТВЛМ-10 200/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-13 КТ 0,5S/0,5 Рег. № 20175-01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
251 |
РУ 6 кВ №2 "КНС-3", 1 СШ 6 кВ, яч17 |
ТВЛМ-10 200/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-13 КТ 0,5S/0,5 Рег. № 20175-01 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
252 |
КТППН 6 кВ "к.97", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
253 |
КТППН 6 кВ "к.41", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
254 |
КТПК(ВК) №2 6 кВ "к.98", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
255 |
РУ 6 кВ №4 "КНС-3", 2 СШ 6 кВ, яч20 |
ТВЛМ-10 150/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР 0-01.05T-2R КТ 0,5S/1,0 Рег. № 32142-08 | |
|
256 |
РУ 6 кВ №4 "КНС-3", 2 СШ 6 кВ, яч21 |
ТВЛМ-10 150/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР 0-01.05T-2R КТ 0,5S/1,0 Рег. № 32142-08 | |
|
257 |
РУ 6 кВ №4 "КНС-3", 1 СШ 6 кВ, яч15 |
ТВЛМ-10 100/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-13 КТ 0,5S/0,5 Рег. № 20175-01 | |
|
258 |
РУ 6 кВ №4 "КНС-3", 1 СШ 6 кВ, яч11 |
ТВЛМ-10 150/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР 0-01.05T-2R КТ 0,5S/1,0 Рег. № 32142-08 | |
|
259 |
РУ 6 кВ №4 "КНС-3", 1 СШ 6 кВ, яч10 |
ТВЛМ-10 150/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР 0-01.05T-2R КТ 0,5S/1,0 Рег. № 32142-08 | |
|
260 |
2КТППН КС 6 кВ "к.264", РУ 0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
261 |
2КТППН КС 6 кВ "к.264", РУ 0,4 кВ, 2 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
Т-0,66 1000/5 КТ 0,5S Рег. № 67928-17 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
262 |
КТП 6 кВ "к.223", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
263 |
КТППН 6 кВ "к.58", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
265 |
2КТППНКС 6 кВ "к.243", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
266 |
КТПК ВК 6 кВ "к.245", РУ 0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1500/5 КТ 0,5S Рег. № 64182-16 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
268 |
КТППН 6 кВ "к.246", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
Т-0,66 1000/5 КТ 0,5S Рег. № 67928-17 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
269 |
2КТППНКС 6 кВ "к.265", РУ 0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
270 |
2КТППНКС 6 кВ "к.265", РУ 0,4 кВ, 2 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
271 |
РУ 6 кВ №2 "КНС-4А", 2 СШ 6 кВ, яч 24 |
ТОЛ 10 300/5 КТ 0,5 Рег. № 7069-79 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР С-01.05Т^ КТ 0,5S/1,0 Рег. № 32142-08 | |
|
272 |
РУ 6 кВ №2 "КНС-4А", 2 СШ 6 кВ, яч 15 |
ТОЛ 10 300/5 КТ 0,5 Рег. № 7069-79 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР С-01.02Т^ КТ 0,2S/0,5 Рег. № 32142-08 | |
|
273 |
РУ 6 кВ №2 "КНС-4А", 1 СШ 6 кВ, яч 12 |
ТОЛ 10 300/5 КТ 0,5 Рег. № 7069-79 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР С-01.05Т^ КТ 0,5S/1,0 Рег. № 32142-08 | |
|
274 |
РУ 6 кВ №2 "КНС-4А", 1 СШ 6 кВ, яч 9 |
ТОЛ 10 300/5 КТ 0,5 Рег. № 7069-79 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР С-01.05Т^ КТ 0,5S/1,0 Рег. № 32142-08 | |
|
275 |
КТПН 6 кВ "к.74", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
КТПН 6 кВ «ПСО- |
ТОП-0,66 |
СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-08 | |||
|
276 |
1», РУ 0,4 кВ, |
200/5 | |||
|
Ввод 0,4 кВ |
КТ 0,5S | ||||
|
тр-ра Т-2 |
Рег. № 47959-11 | ||||
|
РУ 6 кВ №4 "КНС-1", |
ТОЛ-10 |
НТМИ-6-66-У3 |
МИР С-03.05Т- | ||
|
277 |
300/5 |
6 000/100 |
EQTLBMN-RR-1T-H | ||
|
2 СШ 6 кВ, яч 18 |
КТ 0,5 |
КТ 0,5 |
КТ 0,5S/1,0 | ||
|
Рег. № 7069-82 |
Рег. № 2611-70 |
Рег. № 58324-14 | |||
|
РУ 6 кВ №4 "КНС-1", |
ТОЛ-10 |
НТМИ-6-66-У3 |
МИР С-03.05Т- | ||
|
278 |
300/5 |
6 000/100 |
EQTLBMN-RG-1T-H | ||
|
1 СШ 6 кВ, яч 23 |
КТ 0,5 |
КТ 0,5 |
КТ 0,5S/1,0 | ||
|
Рег. № 7069-82 |
Рег. № 2611-70 |
Рег. № 58324-14 | |||
|
РУ 6 кВ №5 "КНС-1", |
ТОЛ-10 |
НТМИ-6-66-У3 |
МИР С-03.05Т- | ||
|
279 |
300/5 |
6 000/100 |
EQTLBMN-RR-1T-H | ||
|
1 СШ 6 кВ, яч 8 |
КТ 0,5 |
КТ 0,5 |
КТ 0,5S/1,0 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ | |
|
Рег. № 7069-79 |
Рег. № 2611-70 |
Рег. № 58324-14 | |||
|
280 |
РУ 6 кВ №5 "КНС-1", 2 СШ 6 кВ, яч 13 |
ТОЛ 10 300/5 КТ 0,5 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 |
МИР С-03.05Т- EQTLBMN-RR-1T-H КТ 0,5S/1,0 | |
|
Рег. № 7069-79 |
Рег. № 2611-70 |
Рег. № 58324-14 | |||
|
ТВЛМ-10 |
НТМИ-6-66-У3 |
МИР С-03.05Т- | |||
|
281 |
ЗРУ 6 кВ "УПН-2", 2 |
200/5 |
6 000/100 |
EQTLBMN-RG-1T-H | |
|
СШ 6 кВ, яч 32 |
КТ 0,5 |
КТ 0,5 |
КТ 0,5S/1,0 | ||
|
Рег. № 1856-63 |
Рег. № 2611-70 |
Рег. № 58324-14 | |||
|
ТВЛМ-10 |
НТМИ-6-66-У3 |
МИР С-03.05Т- | |||
|
282 |
ЗРУ 6 кВ "УПН-2", 1 |
200/5 |
6 000/100 |
EQTLBMN-RR-1T-H | |
|
СШ 6 кВ, яч 4 |
КТ 0,5 |
КТ 0,5 |
КТ 0,5S/1,0 | ||
|
Рег. № 1856-63 |
Рег. № 2611-70 |
Рег. № 58324-14 | |||
|
ТВЛМ-10 |
НТМИ-6-66-У3 |
МИР С-03.05Т- | |||
|
283 |
ЗРУ 6 кВ "УПН-1", 1 |
200/5 |
6 000/100 |
EQTLBMN-RR-1T-H | |
|
СШ 6 кВ, яч 4 |
КТ 0,5 |
КТ 0,5 |
КТ 0,5S/1,0 | ||
|
Рег. № 1856-63 |
Рег. № 2611-70 |
Рег. № 58324-14 | |||
|
ТВЛМ-10 |
НТМИ-6-66-У3 |
МИР С-03.05Т- | |||
|
284 |
ЗРУ 6 кВ "УПН-1", 2 |
200/5 |
6 000/100 |
EQTLBMN-RG-1T-H | |
|
СШ 6 кВ, яч 32 |
КТ 0,5 |
КТ 0,5 |
КТ 0,5S/1,0 | ||
|
Рег. № 1856-63 |
Рег. № 2611-70 |
Рег. № 58324-14 | |||
|
КТПН 6 кВ "к.64", |
ТШП-0,66 |
МИР С-03.051)- | |||
|
285 |
РУ 0,4 кВ, Ввод 0,4 кВ |
600/5 КТ 0,5S |
- |
EQTLBMN-RG-1T-L КТ 0,5S/1,0 | |
|
тр-ра Т-1 |
Рег. № 47957-11 |
Рег. № 58324-14 | |||
|
КТПН 6 кВ "к.67", |
ТШП-0,66 |
МИР С-03.051)- | |||
|
286 |
РУ 0,4 кВ, |
1000/5 |
EQTLBMN-RG-1T-L | ||
|
Ввод 0,4 кВ |
КТ 0,5S |
КТ 0,5S/1,0 | |||
|
тр-ра Т-1 |
Рег. № 47957-11 |
Рег. № 58324-14 | |||
|
КТПН 6 кВ "к.65", |
ТШП-0,66 |
МИР С-03.051)- | |||
|
287 |
РУ 0,4 кВ, |
600/5 |
EQTLBMN-RG-1T-L | ||
|
Ввод 0,4 кВ |
КТ 0,5S |
КТ 0,5S/1,0 | |||
|
тр-ра Т-1 |
Рег. № 47957-11 |
Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
288 |
КТПН №1 6 кВ "к.46", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
289 |
КТПК ВК №2 6 кВ "к.46", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
290 |
КТПК ВК 6 кВ "к.50", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
291 |
КТПН 6 кВ «ПСО- 1», РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТОП-0,66 200/5 КТ 0,5S Рег. № 47959-11 |
- |
СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-08 | |
|
292 |
2КТППН КС 6 кВ "к.44", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
294 |
КТПК ВК 6 кВ "к.237Б", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
295 |
КТПН 6 кВ "к.27Р", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
296 |
КТПН 6 кВ "ТП-15", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
297 |
КТППН 6 кВ "ТП-10", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
298 |
КТПН 6 кВ "ТП-13", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
299 |
КТП №2 6 кВ "к.6Б", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
300 |
КТППН КС №1 6 кВ "к.6Б", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
301 |
КТППН КС №1 6 кВ "к.6Б", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
302 |
КТПК ВК 6 кВ "к.1", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
303 |
КТПН 6 кВ "к.1Б", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
304 |
КТПК ВК №2 6 кВ "к.6", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
306 |
КТППН 6 кВ "к.8", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
307 |
КТППН №1 6 кВ "к.6", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
308 |
КТПН №1 6 кВ "к.9", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
309 |
КТПН 6 кВ "к.266", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
310 |
КТППНКС 6 кВ "к.217", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
312 |
КТПН 6 кВ "к.270", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
313 |
КТПН №1 6 кВ "к.216", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
314 |
КТПК ВК №2 6 кВ "к.216", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
315 |
КТППН 6 кВ "к.91", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
316 |
КТПН 6 кВ "к.273", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
317 |
КТПН 6 кВ "к.200", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
318 |
КТПК ВК 6 кВ "к.36", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
319 |
КТПН 6 кВ "к.30", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
320 |
КТПН 6 кВ "к.31", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
321 |
КТППН КС 6 кВ "к.201", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
322 |
КТППН 6 кВ "к.20", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
323 |
КТППН КС 6 кВ "к.206", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
324 |
КТПН 6 кВ "к.36Р", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
325 |
КТППН 6 кВ "к.17", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
326 |
2КТППН КС 6 кВ "к.16", РУ 0,4 кВ, 1 сш-0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
327 |
2КТППН КС 6 кВ "к.16", РУ 0,4 кВ, 2сш-0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
328 |
КТППН КС 6 кВ "к.210", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
329 |
КТППН КС 6 кВ "к.211", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
331 |
КТПК 6 кВ "к.15", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
332 |
КТПН 6 кВ "к.21", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
334 |
КТПН 6 кВ "к.274", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
Т-0,66 600/5 КТ 0,5S Рег. № 67928-17 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
335 |
3КТППН КС 6 кВ "к.236", РУ 0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
336 |
3КТППН КС 6 кВ "к.236", РУ 0,4 кВ, 2 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
337 |
3КТППН КС 6 кВ "к.236", РУ 0,4 кВ, 3 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-3 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
338 |
КТППН 6 кВ "к.104", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
339 |
КТППН 6 кВ "к.59", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
340 |
КТППН 6 кВ "к.241", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 15173-06 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
341 |
КТПК ВК №1 6 кВ "к.60", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
342 |
КТПН №2 6 кВ "к.60", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
343 |
КТПН 6 кВ "к.51", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
344 |
КТПН 6 кВ "к.94", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
345 |
КТПН №1 6 кВ "к.234", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
346 |
КТПН №2 6 кВ "к.234", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
347 |
КТПН №1 6 кВ "к.52", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
348 |
КТППН №2 6 кВ "к.52", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
349 |
2КТППН КС 6 кВ "к.222", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
350 |
КТПН 6 кВ "к.237", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
351 |
КТПК ВК №1 6 кВ "к.2", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТТИ-60 1000/5 КТ 0,5S Рег. № 28139-12 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
352 |
КТПН №2 6 кВ "к.2", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
353 |
КТПК ВК №3 6 кВ "к.2", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
355 |
КТППН 6 кВ "к.77", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
356 |
КТПН №1 6 кВ "к.77" РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
357 |
КТППН 6 кВ "к.56", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 15173-06 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
358 |
КТППН 6 кВ "к.76", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
359 |
КТППНКС 6 кВ "к.76/Б", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
360 |
КТППН 6 кВ "к.57", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
361 |
КТПН 6 кВ "к.103", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
362 |
КТПК (ВК) 6 кВ "к.53", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
363 |
КТППН 6 кВ "к.102", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
364 |
КТППН 6 кВ "к.54", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
365 |
КТПН 6 кВ "Р-40", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
366 |
КТПН 6 кВ "к.248", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
367 |
2КТППН 6 кВ "к.70", РУ 0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
368 |
2КТППН 6 кВ "к.70", РУ 0,4 кВ, 2 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
369 |
КТПН 6 кВ "к.106", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
370 |
КТППН 6 кВ "к.107", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 3422-06 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
371 |
КТППН 6 кВ "к.71", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
372 |
2КТПК №1 6 кВ "к.72/1", РУ 0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
373 |
2КТПК №1 6 кВ "к.72/1", РУ 0,4 кВ, 2 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
374 |
КТППН 6 кВ "к.72", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
375 |
КТППН 6 кВ "к.73", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
376 |
КТПК (ВК) №2 6 кВ "к.61", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
377 |
КТПН 6 кВ "БР.3", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
378 |
КТПН 6 кВ "к.68", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
379 |
РУ 6 кВ №3 "КНС-4", 2 СШ 6 кВ, яч 15 |
ТВЛМ-10 200/5 КТ 0,5 Рег. №1856-63 |
НТМИ-6-66 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-13 КТ 0,5S/0,5 Рег. № 20175-01 | |
|
380 |
РУ 6 кВ №3 "КНС-4", 2 СШ 6 кВ, яч 13 |
ТВЛМ-10 200/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-13 КТ 0,5S/0,5 Рег. № 20175-01 | |
|
381 |
РУ 6 кВ №3 "КНС-4", 2 СШ 6 кВ, яч 12 |
ТВЛМ-10 150/5 КТ 0,5 Рег. №1856-63 |
НТМИ-6-66 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-13 КТ 0,5S/0,5 Рег. № 20175-01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
382 |
РУ 6 кВ №3 "КНС-4", 2 СШ 6 кВ, яч 11 |
ТВЛМ-10 150/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-12 КТ 0,2S/0,5 Рег. № 20175-01 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
383 |
РУ 6 кВ №3 "КНС-4", 2 СШ 6 кВ, яч 10 |
ТВЛМ-10 150/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-12 КТ 0,2S/0,5 Рег. № 20175-01 | |
|
384 |
РУ 6 кВ №3 "КНС-4", 1 СШ 6 кВ, яч 17 |
ТВЛМ-10 200/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-13 КТ 0,5S/0,5 Рег. № 20175-01 | |
|
385 |
РУ 6 кВ №3 "КНС-4", 1 СШ 6 кВ, яч 19 |
ТВЛМ-10 200/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-13 КТ 0,5S/0,5 Рег. № 20175-01 | |
|
386 |
РУ 6 кВ №3 "КНС-4", 1 СШ 6 кВ, яч 20 |
ТВЛМ-10 150/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-13 КТ 0,5S/0,5 Рег. № 20175-01 | |
|
387 |
РУ 6 кВ №3 "КНС-4", 1 СШ 6 кВ, яч 21 |
ТВЛМ-10 150/5 КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-13 КТ 0,5S/0,5 Рег. № 20175-01 | |
|
388 |
КТППН КС 6 кВ "к.219", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
389 |
2КТППН КС 6 кВ "к.220", РУ 0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
390 |
2КТППН КС 6 кВ "к.220", РУ 0,4 кВ, 2 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
391 |
2КТППН КС №2 6 кВ "к.4", РУ 0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
392 |
2КТППН КС №2 6 кВ "к.4", РУ 0,4 кВ, 2 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
393 |
2КТППН КС №2 6 кВ "к.4", РУ 0,4 кВ, 3 СШ 0,4кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
394 |
КТПН 6 кВ "к.38", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
395 |
КТППН 6 кВ "к.93", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
396 |
КТППН №1 6 кВ "к.3", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
397 |
КТПК (ВК) №2 6 кВ "к.3", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
398 |
КТПН 6 кВ "к.11", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
401 |
КТПН 6 кВ "к.300", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
402 |
КТПН 6 кВ "к.5", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
403 |
КТППН №1 6 кВ "к.98", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
404 |
КТПК ВК №2 6 кВ "к.263", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
405 |
КТПН №3 6 кВ "к.263", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. №64182-16 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
406 |
КТПН 6 кВ "к.57Р", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 64182-16 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
407 |
КТПН 6 кВ "к.66", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. №64182-16 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
408 |
2КТППН КС 6 кВ "к.44", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
409 |
КТПН 6 кВ "к.70П", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
410 |
КТПН №2 6 кВ "к.9", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
411 |
КТПН 6 кВ "к.271", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. №64182-16 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
412 |
КТППН 6 кВ "к.238", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 64182-16 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
413 |
КТППН №1 6 кВ "к.61", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 64182-16 |
- |
МИР С-03.051')- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
421 |
КТПН 6 кВ "к.29", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66-У3 600/5 КТ 0,5S Рег. № 64182-16 |
- |
МИР С-03.021)- EQTLBMN-RG-1T-L КТ 0,2S/0,5 Рег. № 58324-14 | |
|
422 |
КТПН 6 кВ "к.12", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
423 |
КТПН 6/0,4 кВ "КТП-2 КНС-2", Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 64182-16 |
- |
СЭТ-4ТМ.02М.11 КТ 0,5S/1,0 Рег. № 36697-12 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
424 |
КТПН 6/0,4 кВ "КТП-2 КНС-2", Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 64182-16 |
- |
СЭТ-4ТМ.02М.11 КТ 0,5S/1,0 Рег. № 36697-12 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
425 |
КТПН №1 6 кВ "к.51", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
784 |
КТПН №4 6 кВ "к.2", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66-У3 1000/5 КТ 0,5S Рег. № 64182-16 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
785 |
КТПН №2 6 кВ "к.65", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
786 |
КТПН №2 6 кВ "к.52", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШЛ СЭЩ-0,66 1000/5 КТ 0,5 Рег. № 41433-09 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
787 |
КТПН 6 кВ "к.267", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
Т-0,66 600/5 КТ 0,5S Рег. № 67928-17 |
- |
МИР С-03.021)- EQTLBMN-RG-1T-L КТ 0,2S/0,5 Рег. № 58324-14 | |
|
788 |
КТПН №1 6 кВ "к.269", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТТН60 600/5 КТ 0,5 Рег. № 58465-14 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
789 |
КТПН №1 6 кВ "к.57", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66-У3 600/5 КТ 0,5S Рег. № 64182-16 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
790 |
КТПН №1 6 кВ "к.20", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШ-0,66-4 1000/5 КТ 0,5S Рег. № 67928-17 |
- |
МИР С-03.021)- EQTLBMN-RG-1T-L КТ 0,2S/0,5 Рег. № 58324-14 | |
|
791 |
2КТППН КС 6 кВ "к.243", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
Т-0,66 У3 600/5 КТ 0,5S Рег. № 71031-18 |
- |
МИР С-03.051)- EQTLBMN-RR-2TC-H КТ 0,5S/1,0 Рег. № 58324-14 | |
|
792 |
2КТППН КС 6 кВ "к.222", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
Т-0,66 600/5 КТ 0,5S Рег. № 67928-17 |
- |
МИР С-03.021)- EQTLBMN-R-1T-L КТ 0,2S/0,5 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
793 |
КТПН №3 6 кВ "к.9", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
Т-0,66 600/5 КТ 0,5S Рег. № 67928-17 |
- |
МИР С-03.( )'2D- EQTLBMN-RR-1T-L КТ 0,2S/0,5 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД СВ |
|
794 |
2КТППН КС 6 кВ "к.232", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.( )'2D- EQTLBMN-RR-1T-L КТ 0,2S/0,5 Рег. № 58324-14 | |
|
795 |
2КТППН КС 6 кВ "к.33б", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.( )5D- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
796 |
КТПН №1 6 кВ "к.103", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 64182-16 |
- |
МИР С-03.( )5D- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
797 |
КТПН №1 6 кВ "к.70п", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
Т-0,66 У3 600/5 КТ 0,5S Рег. № 71031-18 |
- |
МИР С-03.( )5D- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
798 |
КТПН 6 кВ "к.74Б", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТТИ-60 600/5 КТ 0,5S Рег. № 28139-12 |
- |
Меркурий 234 ARTM2-03 PBR.G КТ 0,5S/1,0 Рег. № 75755-19 | |
|
799 |
КТПН №1 6 кВ "к.202", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
Т-0,66 У3 400/5 КТ 0,5S Рег. № 71031-18 |
- |
МИР С-03.( )2D- EQTLBMN-RG-1T-H КТ 0,2S/0,5 Рег. № 58324-14 | |
|
800 |
КТПН №1 6 кВ "к.252", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
Т-0,66 У3 400/5 КТ 0,5S Рег. № 71031-18 |
- |
МИР С-03.( )2D- EQTLBMN-RG-1T-L КТ 0,2S/0,5 Рег. № 58324-14 | |
|
801 |
КТПН №2 6 кВ "к.36", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТТК-60 600/5 КТ 0,5S Рег. № 76349-19 |
- |
Меркурий 234 ARTMX2-03 DPBR.G КТ 0,5S/1,0 Рег. № 75755-19 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 300/5 КТ 0,5 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 |
СЭТ-4ТМ.02.2-12 | ||
|
501 |
Бах. м/р, 2 СШ 6 кВ, яч.54 |
КТ 0,2S/0,5 Рег. № 20175-01 | |||
|
Рег. № 7069-07 |
Рег. № 2611-70 | ||||
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 300/5 КТ 0,5 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 |
МИР C01.02T-2R | ||
|
502 |
Бах. м/р, 2 СШ 6 кВ, яч.53 |
КТ 0,2S/0,5 Рег. № 32142-08 | |||
|
Рег. № 7069-07 |
Рег. № 2611-70 | ||||
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 300/5 КТ 0,5 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 |
МИР C01.05T-2R | ||
|
503 |
Бах. м/р, 2 СШ 6 кВ, яч.52 |
КТ 0,5S/1,0 Рег. № 32142-08 |
X О | ||
|
Рег. № 7069-07 |
Рег. № 2611-70 | ||||
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 |
НТМИ-6-66-У3 |
СЭТ-4ТМ.02.2-12 |
S | |
|
504 |
300/5 |
6 000/100 |
адиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД БАХ | ||
|
Бах. м/р, 2 СШ 6 кВ, яч.50 |
КТ 0,5 |
КТ 0,5 |
КТ 0,2S/0,5 Рег. № 20175-01 | ||
|
Рег. №7069-07 |
Рег. № 2611-70 | ||||
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 |
НТМИ-6-66-У3 |
МИР C01.02T-2R | ||
|
505 |
300/5 |
6 000/100 | |||
|
Бах. м/р, 2 СШ 6 кВ, яч.49 |
КТ 0,5 |
КТ 0,5 |
КТ 0,2S/0,5 Рег. № 32142-08 | ||
|
Рег. № 7069-07 |
Рег. № 2611-70 | ||||
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 300/5 КТ 0,5 Рег. № 7069-07 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР C01.05T-2R | ||
|
506 |
Бах. м/р, 2 СШ 6 кВ, яч.48 |
КТ 0,5S/1,0 Рег. № 32142-08 | |||
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 300/5 КТ 0,5 Рег. № 7069-07 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-12 | ||
|
507 |
Бах. м/р, 2 СШ 6 кВ, яч.47 |
КТ 0,2S/0,5 Рег. № 20175-01 | |||
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 |
НТМИ-6-66-У3 |
СЭТ-4ТМ.02.2-12 | ||
|
509 |
Бах. м/р, 2 СШ 6 кВ, яч.43 |
300/5 КТ 0,5 Рег. № 7069-07 |
6 000/100 КТ 0,5 Рег. № 2611-70 |
КТ 0,2S/0,5 Рег. № 20175-01 | |
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 300/5 КТ 0,5 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 |
СЭТ-4ТМ.02.2-13 | ||
|
510 |
Бах. м/р, 2 СШ 6 кВ, яч.41 |
КТ 0,5S/0,5 Рег. № 20175-01 | |||
|
Рег. № 7069-07 |
Рег. № 2611-70 | ||||
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 300/5 КТ 0,5 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 |
СЭТ-4ТМ.02.2-13 | ||
|
511 |
Бах. м/р, 2 СШ 6 кВ, яч.40 |
КТ 0,5S/0,5 Рег. № 20175-01 | |||
|
Рег. № 7069-07 |
Рег. №2611-70 | ||||
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 300/5 КТ 0,5 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 |
МИР C01.05T-2R | ||
|
512 |
Бах. м/р, 2 СШ 6 кВ, яч.30 |
КТ 0,5S/1,0 Рег. № 32142-08 | |||
|
Рег. № 7069-07 |
Рег. № 2611-70 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 300/5 КТ 0,5 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 |
СЭТ-4ТМ.02.2-13 | ||
|
513 |
Бах. м/р, 2 СШ 6 кВ, яч.29 |
КТ 0,5S/0,5 Рег. № 20175-01 | |||
|
Рег. № 7069-07 |
Рег. № 2611-70 | ||||
|
КТП №2 6 кВ |
ТШП-0,66 |
МИР ('-03.05D- | |||
|
514 |
"ЦДНГ", РУ 0,4 кВ, Ввод 0,4 кВ |
600/5 КТ 0,5S |
- |
EQTLBMN-RG-1T-L КТ 0,5S/1,0 | |
|
тр-ра Т-1 |
Рег. № 47957-11 |
Рег. № 58324-14 | |||
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 300/5 КТ 0,5 Рег. № 7069-07 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-12 | ||
|
515 |
Бах. м/р, |
КТ 0,2S/0,5 | |||
|
1 СШ 6 кВ, яч. 2 |
Рег. № 20175-01 | ||||
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 300/5 КТ 0,5 Рег. № 7069-07 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР C01.05T-2R |
X | |
|
516 |
Бах. м/р, |
КТ 0,5S/1,0 |
S | ||
|
1 СШ 6 кВ, яч. 3 |
Рег. № 32142-08 |
46656-22 / СБД/ ССД БАХ | |||
|
517 |
РУ 6 кВ "КНС-1" |
ТОЛ-10 300/5 |
НТМИ-6-66-У3 6 000/100 |
МИР C01.05T-2R | |
|
Бах. м/р, |
КТ 0,5S/1,0 | ||||
|
1 СШ 6 кВ, яч. 4 |
КТ 0,5 |
КТ 0,5 |
Рег. № 32142-08 | ||
|
Рег. № 7069-07 |
Рег. № 2611-70 | ||||
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 300/5 КТ 0,5 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 |
МИР C01.05T-2R | ||
|
519 |
Бах. м/р, 1 СШ 6 кВ, яч. 8 |
КТ 0,5S/1,0 Рег. № 32142-08 | |||
|
Рег. № 7069-07 |
Рег. № 2611-70 | ||||
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 |
НТМИ-6-66-У3 |
СЭТ-4ТМ.02.2-12 |
Ьн’ о Рн о' р сч о Рн Рн S S S сЗ § | |
|
520 |
300/5 |
6 000/100 | |||
|
Бах. м/р, |
КТ 0,5 Рег. № 7069-07 |
КТ 0,5 Рег. № 2611-70 |
КТ 0,2S/0,5 | ||
|
1 СШ 6 кВ, яч. 9 |
Рег. № 20175-01 | ||||
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 300/5 КТ 0,5 Рег. № 7069-07 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР C01.05T-2R | ||
|
521 |
Бах. м/р, 1 СШ 6 кВ, яч. 10 |
КТ 0,5S/1,0 Рег. № 32142-08 | |||
|
522 |
РУ 6 кВ "КНС-1" Бах. м/р, 1 СШ 6 кВ, яч. 13 |
ТОЛ-10 300/5 КТ 0,5 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 |
МИР C01.05T-2R КТ 0,5S/1,0 Рег. № 32142-08 | |
|
Рег. № 7069-07 |
Рег. № 2611-70 | ||||
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 300/5 КТ 0,5 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 |
СЭТ-4ТМ.02.2-13 | ||
|
525 |
Бах. м/р, 1 СШ 6 кВ, яч. 18 |
КТ 0,5S/0,5 Рег. № 20175-01 | |||
|
Рег. № 7069-07 |
Рег. № 2611-70 | ||||
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 300/5 КТ 0,5 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 |
СЭТ-4ТМ.02.2-13 | ||
|
526 |
Бах. м/р, 1 СШ 6 кВ, яч. 25 |
КТ 0,5S/0,5 Рег. № 20175-01 | |||
|
Рег. № 7069-07 |
Рег. № 2611-70 | ||||
|
РУ 6 кВ "КНС-1" |
ТОЛ-10 300/5 КТ 0,5 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 |
СЭТ-4ТМ.02.2-13 | ||
|
527 |
Бах. м/р, 1 СШ 6 кВ, яч. 26 |
КТ 0,5S/0,5 Рег. № 20175-01 | |||
|
Рег. № 7069-07 |
Рег. № 2611-70 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
528 |
КТП №1 6 кВ "ЦДНГ", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД БАХ и СХ |
|
529 |
РУ 6 кВ "ДНС-1" Бах. м/р, 2 СШ 6 кВ, яч. 6 кВ №3 |
ТЛМ-10 150/5 КТ 0,5 Рег. №2473-69 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР 0-01.05T-2R КТ 0,5S/1,0 Рег. № 32142-08 | |
|
530 |
РУ 6 кВ "ДНС-1" Бах. м/р, 2 СШ 6 кВ, яч. 6 кВ №5 |
ТЛМ-10 150/5 КТ 0,5 Рег. № 2473-69 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР 0-01.05T-2R КТ 0,5S/1,0 Рег. № 32142-08 | |
|
531 |
РУ 6 кВ "ДНС-1" Бах. м/р, 1 СШ 6 кВ, яч. 6 кВ №10 |
ТЛМ-10 150/5 КТ 0,5 Рег. № 2473-69 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР 0-01.05T-2R КТ 0,5S/1,0 Рег. № 32142-08 | |
|
532 |
ПС 35 кВ "КНС-1" Бах. м/р, РУ 6 кВ, 1 СШ 6 кВ, яч. 7 |
ABK 10 150/5 КТ 0,5 Рег.№47171-11 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-13 КТ 0,5S/0,5 Рег. № 20175-01 | |
|
533 |
КТППН КС 6 кВ "к.33", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)-EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
534 |
КТП 6 кВ "УПОУ", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТОП-0,66 100/5 КТ 0,5S Рег. № 47959-11 |
- |
МИР С-03.051)-EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
535 |
КТПН 6 кВ "БПТиКО", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)-EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
536 |
КТПН №1 6 кВ "к.28", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)-EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
537 |
КТПН №2 6 кВ "к.28", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)-EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
538 |
КТППН КС 6 кВ "к.13", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)-EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
539 |
КТППН КС 6 кВ "к.20", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД БАХ и СХ |
|
540 |
КТПН 6 кВ "к.12", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
541 |
КТППН КС 6 кВ "к.21", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
542 |
КТПН 6 кВ "к.29", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
543 |
КТППН КС 6 кВ "к.34", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
544 |
КТПН 6 кВ "Задвижка №2", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТОП-0,66 100/5 КТ 0,5S Рег. № 47959-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
545 |
ПС 35 кВ "КНС-3" Бах. м/р, РУ 6 кВ, 2 СШ 6 кВ, яч. 9 |
ТЛМ-10 200/5 КТ 0,5 Рег. № 2473-69 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР С-03.05Т- EQTLBMN-RR-1T-H КТ 0,5S/1,0 Рег. № 58324-14 | |
|
546 |
ПС 35 кВ "КНС-3" Бах. м/р, РУ 6 кВ, 1 СШ 6 кВ, яч. 6 |
ТЛМ-10 100/5 КТ 0,5 Рег. № 2473-69 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР С-03.05Т- EQTLBMN-RR-1T-H КТ 0,5S/1,0 Рег. № 58324-14 | |
|
547 |
ПС 35 кВ "КНС-3" Бах. м/р, РУ 6 кВ, 1 СШ 6 кВ, яч. 5 |
ТЛМ-10 300/5 КТ 0,5 Рег. № 2473-69 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР С-03.05Т- EQTLBMN-RR-1T-H КТ 0,5S/1,0 Рег. № 58324-14 | |
|
548 |
ПС 35 кВ "КНС-3" Бах. м/р, РУ 6 кВ, 1 СШ 6 кВ, яч. 4 |
ТЛМ-10 300/5 КТ 0,5 Рег. № 2473-69 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
МИР С-03.05Т- EQTLBMN-RR-1T-H КТ 0,5S/1,0 Рег. № 58324-14 | |
|
549 |
КТППН КС 6 кВ "к.56", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
550 |
КТППН КС 6 кВ "к.62", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД БАХ и СХ |
|
551 |
КТППН КС 6 кВ "к.61", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
552 |
КТПК ВК 6 кВ "к.58Р", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
553 |
КТПН 6 кВ "к.107", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШЛ-СЭЩ- 0,66-12 1000/5 КТ 0,5 Рег. № 41433-09 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
554 |
КТППН КС 6 кВ "к.108", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
555 |
КТПК 6 кВ "Р-62", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
556 |
РУ 6 кВ №2 "КНС-2" Бах. м/р, 1 СШ 6 кВ, яч.5 |
ТОЛ-10 300/5 КТ 0,5 Рег. № 7069-07 |
НАМИ-10У2 6 000/100 КТ 0,2 Рег. № 11094-87 |
МИР С-03.05Т- EQTLBMN-RG-1T-H КТ 0,5S/1,0 Рег. № 58324-14 | |
|
557 |
РУ 6 кВ №2 "КНС-2" Бах. м/р, 1 СШ 6 кВ, яч.9 |
ТОЛ-10 300/5 КТ 0,5 Рег. №7069-07 |
НАМИ-10У2 6 000/100 КТ 0,2 Рег. № 11094-87 |
СЭТ-4ТМ.02.2-13 КТ 0,5S/0,5 Рег. № 20175-01 | |
|
558 |
РУ 6 кВ №2 "КНС-2" Бах. м/р, 1 СШ 6 кВ, яч.10 |
ТОЛ-10 300/5 КТ 0,5 Рег. № 7069-07 |
НАМИ-10У2 6 000/100 КТ 0,2 Рег. № 11094-87 |
СЭТ-4ТМ.02.2-13 КТ 0,5S/0,5 Рег. № 20175-01 | |
|
559 |
РУ 6 кВ №2 "КНС-2" Бах. м/р, 2 СШ 6 кВ, яч.14 |
ТОЛ-10 300/5 КТ 0,5 Рег. № 7069-07 |
НАМИ-10У2 6 000/100 КТ 0,2 Рег. № 11094-87 |
МИР С-03.05Т- EQTLBMN-RR-1T-H КТ 0,5S/1,0 Рег. № 58324-14 | |
|
560 |
РУ 6 кВ №2 "КНС-2" Бах. м/р, 2 СШ 6 кВ, яч.19 |
ТОЛ-10 300/5 КТ 0,5 Рег. № 7069-07 |
НАМИ-10У2 6 000/100 КТ 0,2 Рег. № 11094-87 |
СЭТ-4ТМ.02.2-13 КТ 0,5S/0,5 Рег. № 20175-01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
561 |
РУ 6 кВ №2 "КНС-2" Бах. м/р, 2 СШ 6 кВ, яч.20 |
ТОЛ-10 300/5 КТ 0,5 Рег. №7069-07 |
НАМИ-10У2 6 000/100 КТ 0,2 Рег. № 11094-87 |
СЭТ-4ТМ.02.2-12 КТ 0,2S/0,5 Рег. № 20175-01 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД БАХ и СХ |
|
562 |
КТПН 6 кВ "к.22", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
563 |
КТППН КС №1 6 кВ "к.14", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
564 |
КТППН КС №2 6 кВ "к.14", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
565 |
КТППН КС 6 кВ "к.5", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
566 |
КТПН №1 6 кВ "к.15", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
568 |
КТПН №2 6 кВ "СУБР", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
569 |
КТПН 6 кВ "СУБР (кисл)", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
570 |
КТППН КС 6 кВ "к.2", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
571 |
КТППН КС №1 6 кВ "к.7", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
572 |
КТППН КС №2 6 кВ "к.7", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
573 |
КТППН КС 6 кВ "к.6", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД БАХ и СХ |
|
574 |
КТПН 6 кВ "Задвижка 3", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТОП-0,66 100/5 КТ 0,5S Рег. № 47959-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
575 |
КТПК ВК 6 кВ "УВК-3", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
576 |
КТПК ВК 6 кВ "к.9", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
577 |
КТПН №2 6 кВ "к.8", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
578 |
КТПН №1 6 кВ "к.8", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
579 |
КТППН КС 6 кВ "к.3", РУ 0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
580 |
КТППН КС 6 кВ "к.61", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
581 |
КТПН №1 6 кВ "СУБР", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
582 |
КТПН 6 кВ "Затарка", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
583 |
КТППН КС 6 кВ "к.25", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
584 |
КТППН КС 6 кВ "к.17", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД БАХ и СХ |
|
585 |
КТППН КС 6 кВ "к.16", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
586 |
КТПК ВК №2 6 кВ "к.24", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
587 |
КТПН №1 6 кВ "к.24", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
588 |
КТПН 6 кВ "Задвижка-1", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТОП-0,66 100/5 КТ 0,5S Рег. № 47959-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
589 |
КТППН КС 6 кВ "к.35", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
591 |
КТПК ВК №2 6 кВ "к.30", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
592 |
КТППН КС №1 6 кВ "к.30", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
593 |
КТППН КС №1 6 кВ "к.23", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
594 |
КТППН КС №2 6 кВ "к.23", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
595 |
КТППН КС 6 кВ "к.36", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
599 |
РУ 6 кВ "КНС-1" Бах. м/р, 2 СШ 6 кВ, яч. 6 кВ №44 |
ТОЛ 10 У3 300/5 КТ 0,5 Рег. № 7069-79 |
НТМИ-6-66 У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-13 КТ 0,5S/0,5 Рег. № 20175-01 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД БАХ и СХ |
|
600 |
РУ 6 кВ "КНС-1" Бах. м/р, 1 СШ 6 кВ, яч. 6 кВ №12 |
ТОЛ 10 300/5 КТ 0,5 Рег. № 7069-79 |
НТМИ-6-66 У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-13 КТ 0,5S/0,5 Рег. № 20175-01 | |
|
603 |
ПС 35 кВ "К-133", РУ 35 кВ, 2 СШ 35 кВ, яч. 6, Ввод 35 кВ |
ТОЛ-СЭЩ-35-01 200/5 КТ 0,5S Рег. № 47124-11 |
НАЛИ-СЭЩ- 35-1 У2 35 000/100 КТ 0,5 Рег. № 46802-11 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-12 | |
|
604 |
ПС 35 кВ "К-133", РУ 35 кВ, 1 СШ 35 кВ, яч. 3, Ввод 35 кВ |
ТОЛ-СЭЩ-35-01 200/5 КТ 0,5S Рег. № 47124-11 |
НАЛИ-СЭЩ-35-1 У2 35 000/100 КТ 0,5 Рег. № 4680211 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-12 | |
|
611 |
КТП 6кВ "Пож. Депо", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.021')- EQTLBMN-RG-1T-L КТ 0,2S/0,5 Рег. № 58324-14 | |
|
612 |
РУ 6 кВ "КНС-1" Бах. м/р, 1 СШ 6 кВ, яч. 6 кВ №28 |
ТОЛ-10 У3 300/5 КТ 0,5 Рег. № 7069-82 |
НТМИ-6-66-У3 6000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-13 КТ 0,5S/0,5 Рег. № 20175-01 | |
|
613 |
РУ 6 кВ "КНС-1" Бах. м/р, 2 СШ 6 кВ, яч. 6 кВ №34 |
ТОЛ-10 У3 300/5 КТ 0,5 Рег. № 7069-82 |
НТМИ-6-66-У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02.2-12 КТ 0,2S/0,5 Рег. № 20175-01 | |
|
614 |
КТПН №2 6 кВ "к127", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШЛ СЭЩ-0,66 1000/5 КТ 0,5 Рег. № 41433-09 |
- |
СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-12 | |
|
615 |
КТПН №3 6 кВ "к127", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШЛ СЭЩ-0,66 400/5 КТ 0,5 Рег. № 41433-09 |
- |
СЭТ-4ТМ.03М.08 КТ 0,2S/0,5 Рег. № 36697-12 | |
|
616 |
КТПН №1 6 кВ "к146", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТТН60 1000/5 КТ 0,5 Рег. № 58465-14 |
- |
Меркурий 234 ARTM-03 PB.G КТ 0,5S/1,0 Рег. № 48266-11 | |
|
617 |
КТПН №2 6 кВ "к146", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТТН60 1000/5 КТ 0,5 Рег. № 58465-14 |
- |
Меркурий 234 ARTM-03 PB.G КТ 0,5S/1,0 Рег. № 48266-11 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
777 |
КТПН 6 кВ "к.23Б", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШЛ СЭЩ-0,66 1000/5 КТ 0,5 Рег. № 41433-09 |
- |
СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-12 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД БАХ и СХ |
|
778 |
КТПК ВК №2 6 кВ "к.61", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШЛ СЭЩ-0,66 1000/5 КТ 0,5 Рег. № 41433-09 |
- |
СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-12 | |
|
701 |
РУ 6 кВ "КНС-1" Северо-Хохряковское м/р, 1 СШ 6 кВ, яч.5 |
ТОЛ-10 У3 1500/5 КТ 0,5 Рег. № 7069-79 |
НАМИ-10 У2 6 000/100 КТ 0,2 Рег. № 11094-87 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-17 | |
|
702 |
РУ 6 кВ "КНС-1" Северо-Хохряковское м/р, 2 СШ 6 кВ, яч.13 |
ТОЛ-10 У3 1500/5 КТ 0,5 Рег. № 7069-79 |
НАМИ-10 У2 6 000/100 КТ 0,2 Рег. № 11094-87 |
СЭТ-4ТМ.02.2-12 КТ 0,2S/0,5 Рег. № 20175-01 | |
|
703 |
ПС 35 кВ "Причал", РУ 6 кВ, 2 СШ 6 кВ, яч.12 |
ТЛМ-10 1500/5 КТ 0,5 Рег. № 2473-05 |
НТМИ-6-66 У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 | |
|
704 |
ПС 35 кВ "Причал", РУ 0,4 кВ, Ввод 0,4 кВ тр-ров ТСН-1 и ТСН-2 |
ТОП-0,66 100/5 КТ 0,5S Рег. № 47959-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-H КТ 0,5S/1,0 Рег. № 58324-14 | |
|
705 |
ПС 35 кВ "Причал", РУ 6 кВ, 1 СШ 6 кВ, яч.2 |
ТЛМ-10 1500/5 КТ 0,5 Рег. № 2473-05 |
НТМИ-6-66 У3 6 000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04 | |
|
707 |
КТППН КС 6 кВ "к.46", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
708 |
КТППН КС 6 кВ "к.44", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
709 |
2КТППН КС 6 кВ "к.50", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
710 |
КТППН КС 6 кВ "к.43", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051')- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
711 |
КТПН 6 кВ "к.35", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
Т-0,66 1000/5 КТ 0,5S Рег. № 67928-17 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / ССД БАХ и СХ |
|
713 |
КТППН КС 6 кВ "к.36", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
714 |
2КТПК ВК 6 кВ "к.29", РУ 0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 64182-16 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
715 |
2КТПК ВК 6 кВ "к.29", РУ 0,4 кВ, 2 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
716 |
КТППН КС 6 кВ "к.15", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
717 |
КТППН КС 6 кВ "к.8", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
718 |
КТППН КС 6 кВ "к.14", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
719 |
КТПН 6 кВ "ЦДНГ-2", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
720 |
КТППН КС 6 кВ "к.38", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
721 |
КТППН КС 6 кВ "к.37", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
722 |
КТПК ВК №1 6 кВ "к.118", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
723 |
КТПК ВК №2 6 кВ "к.118", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД БАХ и СХ |
|
724 |
КТПК ВК №3 6 кВ "к.118", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
725 |
КТПК ВК №4 6 кВ "к.118", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
726 |
2КТПК ВК 6 кВ "к.24", РУ 0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
727 |
2КТПК ВК 6 кВ "к.24", РУ 0,4 кВ, 2 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
728 |
КТППН КС 6 кВ "к.23", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
729 |
КТППН КС 6 кВ "к.30", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
730 |
КТППН КС 6 кВ "к.31", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
731 |
КТПН №3 6 кВ "к.39", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШЛ-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
732 |
КТПК ВК №1 6 кВ "к.39", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 42459-12 | |
|
733 |
КТПК ВК №2 6 кВ "к.39", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
734 |
КТПН №1 6 кВ "КОС", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТОП-0,66 200/5 КТ 0,5S Рег. № 47959-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД БАХ и СХ |
|
735 |
КТП 6 кВ "пос. Лучезарный", РУ 0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
736 |
КТП 6 кВ "пос. Лучезарный", РУ 0,4 кВ, 2 СШ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
737 |
КТПН №2 6 кВ "КОС", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТОП-0,66 200/5 КТ 0,5S Рег. № 47959-11 |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | ||
|
740 |
КТПН №1 6 кВ "к.83", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТТИ-60 1000/5 КТ 0,5S Рег. № 28139-12 |
- |
Меркурий 234 ARTM2-03 PBR.G КТ 0,5S/1,0 Рег. № 75755-19 | |
|
741 |
КТППН КС 6 кВ "к.91", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
742 |
КТППН КС 6 кВ "к.97", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
743 |
2КТППН КС 6 кВ "к.95", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 76142-19 | |
|
749 |
ПС 35 кВ "К-130", РУ 35 кВ, 2 СШ 35 кВ, яч. 6, Ввод 35 кВ |
ТОЛ-СЭЩ-35-01 200/5 КТ 0,5S Рег. № 51623-12 |
НАЛИ-СЭЩ 35 000/100 КТ 0,5 Рег. № 51621-12 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-12 | |
|
750 |
ПС 35 кВ "К-130", РУ 35 кВ, 1 СШ 35 кВ, яч. 3, Ввод 35 кВ |
ТОЛ-СЭЩ-35-01 200/5 КТ 0,5S Рег. № 51623-12 |
НАЛИ-СЭЩ 35 000/100 КТ 0,5 Рег. № 51621-12 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-12 | |
|
752 |
КТП ВК №1 6 кВ "к.121", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 64182-16 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
754 |
2КТППН КС 6 кВ "к.95", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШП-0,66 400/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД БАХ и СХ |
|
761 |
КТП ВК №2 6 кВ "к.121", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-2 |
ТШ-0,66 1000/5 КТ 0,5S Рег. № 67928-17 |
- |
МИР С-03.021)- EQTLBMN-RG-1T-L КТ 0,2S/0,5 Рег. № 58324-14 | |
|
762 |
ПС 35 кВ "К-109", РУ 35 кВ, 1 СШ 35 кВ, Ввод |
ТЛ-ЭК-35 400/5 КТ 0,2S Рег. № 62786-15 |
НАМИ-35 УХЛ1 35 000/100 КТ 0,5 Рег. № 19813-09 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. №36697-12 | |
|
763 |
ПС 35 кВ "К-109", РУ 35 кВ, 2 СШ 35 кВ, Ввод |
ТЛ-ЭК-35 400/5 КТ 0,5S Рег. № 62786-15 |
НАМИ-35 УХЛ1 35 000/100 КТ 0,5 Рег. № 19813-09 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. №36697-12 | |
|
764 |
КТПН №2 6 кВ "к.83", РУ 0,4 кВ, Ввод 0,4 кВ |
ТТИ-60 600/5 КТ 0,5S Рег. № 28139-12 |
- |
Меркурий 234 ARTM2-03 PBR.G КТ 0,5S/1,0 Рег. № 75755-19 | |
|
779 |
КТПН № 2 6 кВ "к.35", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 64182-16 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
780 |
КТПН №2 6 кВ "к.50", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
Т-0,66-3 600/5 КТ 0,5S Рег. № 67928-17 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
781 |
2КТППН КС 6 кВ "к.50", РУ 0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 64182-16 |
- |
МИР С-03.051)- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 | |
|
782 |
ПС 35 кВ Передвижная, РУ-6 кВ, 2 СШ-6 кВ, ввод Т-2 |
ТЛК-СТ-10-4 600/5 КТ 0,5S Рег. № 58720-14 |
НИОЛ-СТ-6М 6 000/100 КТ 0,5 Рег. № 58722-14 |
СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-17 | |
|
783 |
ПС 35 кВ Передвижная, Ввод 0,4 кВ ТСН-2 |
Т-0,66 100/5 КТ 0,5S Рег. № 67928-17 |
- |
СЭТ-4ТМ.03М.08 КТ 0,2S/0,5 Рег. № 36697-17 | |
|
802 |
КТПН №3 6 кВ "к.83", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР С-03.051)- EQTLBMN-RR-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
803 |
КТПН №4 6 кВ "к.83", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 47957-11 |
- |
МИР C-03.05D- EQTLBMN-RG-1T-L КТ 0,5S/1,0 Рег. № 58324-14 |
Радиочасы МИР РЧ-02.00, рег.№ 46656-22 / СБД/ ССД БАХ и СХ |
|
804 |
КТПН №2 6 кВ "к.30", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 600/5 КТ 0,5S Рег. № 64182-16 |
- |
Меркурий 234 ARTM-03 PBR.G КТ 0,5S/1,0 Рег. № 75755-19 | |
|
805 |
КТПН №2 6 кВ "к.24", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
Т-0,66-3 1000/5 КТ 0,5S Рег. № 67928-17 |
- |
ПСЧ-4ТМ.05МК.04 КТ 0,5S/1,0 Рег. № 46634-11 | |
|
806 |
КТПН №1 6 кВ "к.35", РУ-0,4 кВ, Ввод 0,4 кВ тр-ра Т-1 |
ТШП-0,66 1000/5 КТ 0,5S Рег. № 37610-08 |
- |
Меркурий 234 ARTM-03 PB.G КТ 0,5S/1,0 Рег. № 48266-11 | |
|
807 |
КТПН 6кВ ОАО "Негуснефть", РУ-0,4кВ, Ввод 0,4кВ Т-1 |
- |
- |
ПСЧ-4ТМ.05МК.22 КТ 1/2 Рег. № 50460-12 | |
|
808 |
КТПК 6кВ "АЗС-22", РУ-0,4кВ, Ввод 0,4кВ Т-1 |
- |
- |
МИР С-04.10-230-5(100)-GR-KQ-G-D КТ 1/1 Рег. № 61678-15 | |
|
Примечания:
| |||||
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
|
Номер ИК |
Вид электрической энергии |
Границы основной погрешности ±6, % |
Границы погрешности в рабочих условиях ±6, % |
|
1 |
2 |
3 |
4 |
|
603; 604; 749;750 |
Активная |
1,3 |
3,3 |
|
(ТТ 0,5S; ТН 0,5; сч 0,5S/1,0) |
Реактивная |
2,1 |
5,5 |
|
11; 14; 782 |
Активная |
1,2 |
2,9 |
|
(ТТ 0,5S; ТН 0,5; сч 0,2S/0,5) |
Реактивная |
1,9 |
4,8 |
|
1 |
2 |
3 |
4 |
|
12; 13; 248; 272; 382; 383; 501; 502; 504; |
Активная Реактивная |
1,2 1,9 |
2,9 4,7 |
|
505; 507; 509; 515; 520; 613; 703; 705 | |||
|
(ТТ 0,5; ТН 0,5; сч 0,2S/0,5) | |||
|
1; 2; 226-233; 246; 247; 249; 255; 256; 258; 259; 271; 273; 274; 277-284; 503; 506; 512; 516; 517; 519; 521; 522; 529- |
Активная Реактивная |
1,3 2,1 |
3,3 5,5 |
|
531; 545-548 | |||
|
(ТТ 0,5; ТН 0,5; сч 0,5S/1,0) | |||
|
113; 125; 126; 553; 614; 616;617;777; 778; 786; 788 (ТТ 0,5; сч 0,5S/1,0) |
Активная |
1,1 |
3,2 |
|
Реактивная |
1,8 |
5,4 | |
|
121-124;127; 615 |
Активная |
0,9 |
2,8 |
|
(ТТ 0,5; сч 0,2S/0,5) |
Реактивная |
1,5 |
4,6 |
|
82-112;114-117; 201-207; 209-223; 234- | |||
|
245; 252-254; 260-263; 265; 266; 268 270; 275; 276; 285-292; 294-304; 306 310; 312-329; 331; 332; 334-353; 355- | |||
|
378; 388-398; 401-413; 422-425; 784-785; |
Активная |
1,1 |
3,3 |
|
789; 791; 795-798; 801; 514; 528; 533 544; 549-552; 554; 555; 562-566; 568- |
Реактивная |
1,8 |
5,4 |
|
589; 591-595; 704; 707-711; 713-737; 740-743; 752; 754; 764; 779-781; 802-806 | |||
|
(ТТ 0,5S; сч 0,5S/1,0) | |||
|
421; 611; 761; 783; 787; 790; 792-794; 799; 800 (ТТ 0,5S; сч 0,2S/0,5) |
Активная |
0,9 |
2,8 |
|
Реактивная |
1,5 |
4,6 | |
|
250; 251; 257; 379-381; 384-387; 510; 511; 513; 525-527; 532; 599; 600; 612 |
Активная Реактивная |
1,3 1,9 |
3,3 4,7 |
|
(ТТ 0,5; ТН 0,5; сч 0,5S/0,5) | |||
|
556;559 |
Активная |
1,2 |
3,2 |
|
(ТТ 0,5; ТН 0,2; сч 0,5S/1,0) |
Реактивная |
1,9 |
5,4 |
|
557; 558;560 |
Активная |
1,2 |
3,2 |
|
(ТТ 0,5; ТН 0,2; сч 0,5S/0,5) |
Реактивная |
1,6 |
4,7 |
|
561; 701; 702 |
Активная |
1,0 |
2,8 |
|
(ТТ 0,5; ТН 0,2; сч 0,2S/0,5 |
Реактивная |
1,6 |
4,7 |
|
762; 763 |
Активная |
1,0 |
2,2 |
|
(ТТ 0,2S; ТН 0,5; сч 0,5S/1,0 |
Реактивная |
1,6 |
4,0 |
|
807 |
Активная |
1,1 |
3,6 |
|
(сч. 1/2) |
Реактивная |
2,2 |
6,5 |
|
808 |
Активная |
1,1 |
3,6 |
|
(сч. 1/1) |
Реактивная |
1,1 |
4,1 |
|
Пределы допускаемой абсолютной погрешности смещения шкалы | |||
|
времени компонентов СОЕВ АИИС КУЭ относительно |
национальной |
5 | |
|
шкалы координированного времени Российской Федерации UTC (SU), | |||
|
(±) с | |||
|
1 |
2 |
3 |
4 |
|
Примечания:
| |||
Таблица 4 - Основные технические характеристики АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных каналов |
433 |
|
Нормальные условия параметры сети: | |
|
- напряжение, % от ином |
от 99 до 101 |
|
- ток, % от 1ном |
от 100 до 120 |
|
- коэффициент мощности cos9 |
0,9 |
|
- частота, Гц |
от 49,85 до 50,15 |
|
температура окружающей среды для счетчиков, °С |
от +21 до +25 |
|
Условия эксплуатации параметры сети: | |
|
- напряжение, % от ином |
от 90 до 110 |
|
- ток, % от 1ном |
от 2 (5) до 120 |
|
- коэффициент мощности cos9 |
от 0,5 инд. до 1 емк |
|
- частота, Гц |
от 49,6 до 50,4 |
|
температура окружающей среды для ТТ и ТН, °С |
от -40 до +70 |
|
температура окружающей среды для счетчиков, °С | |
|
Меркурий 234 (рег.№ 48266-11) |
от -45 до +75 |
|
Меркурий 234 (рег.№ 75755-19) |
от -45 до +70 |
|
МИР С-01 (рег. № 32142-08) |
от -40 до +55 |
|
МИР С-03 (рег. № 58324-14, рег.№ 42459-12, рег.№ 76142-19) |
от -40 до +60 |
|
МИР С-04 (рег. № 61678-15) |
от -50 до +70 |
|
СЭТ-4ТМ.02 (рег.№20175-01) |
от -40 до +55 |
|
СЭТ-4ТМ.03 (рег.№ 27524-04) |
от -40 до +60 |
|
СЭТ-4ТМ.03М (рег.№36697-08) |
от -40 до +60 |
|
СЭТ-4ТМ.03М, СЭТ-4ТМ.02М (рег.№36697-12) |
от -40 до +60 |
|
СЭТ-4ТМ.03М (рег.№36697-17) |
от -40 до +60 |
|
ПСЧ-4ТМ.05МК (рег.№46634-11, рег. №50460-12, рег.№50460-18) |
от -40 до +60 |
|
температура окружающей среды для сервера ИВК, °С |
от +10 до +30 |
|
атмосферное давление, кПа |
от 80,0 до 106,7 |
|
относительная влажность, %, не более |
98 |
|
1 |
2 |
|
Надежность применяемых компонентов | |
|
Счетчики: | |
|
- среднее время наработки на отказ, ч, не менее | |
|
Меркурий 234 (рег.№ 48266-11) |
220000 |
|
Меркурий 234 (рег.№ 75755-19) |
320000 |
|
МИР С-01(рег. № 32142-08) |
140000 |
|
МИР С-03 (рег. № 58324-14, рег.№ 42459-12) |
290000 |
|
МИР С-04 (рег. № 61678-15) |
290000 |
|
МИР С-03 (рег.№ 76142-19) |
320000 |
|
СЭТ-4ТМ.02 (рег. №20175-01) |
90000 |
|
СЭТ-4ТМ.03 (рег.№ 27524-04) |
90000 |
|
СЭТ-4ТМ.03М (рег. №36697-08) |
140000 |
|
СЭТ-4ТМ.03М, СЭТ-4ТМ.02М (рег.№36697-12) |
165000 |
|
СЭТ-4ТМ.03М (рег. №36697-17) |
220000 |
|
ПСЧ-4ТМ.05МК (рег.№ 46634-11, рег. №50460-12, рег.№ 50460-18) |
165000 |
|
- среднее время восстановления работоспособности, ч |
2 |
|
Радиочасы МИР РЧ-02 |
140000 |
|
Сервера ИВК: | |
|
- среднее время наработки на отказ, ч, не менее |
70000 |
|
- среднее время восстановления работоспособности, ч |
1 |
|
Глубина хранения информации | |
|
-каждого массива профиля при времени интегрирования 30 | |
|
минут, сут | |
|
Счетчики: | |
|
Меркурий 234 (рег. № 48266-11) |
170 |
|
Меркурий 234 (рег. № 75755-19) |
90 |
|
МИР С-01 (рег. № 32142-08) |
113 |
|
МИР С-03 (рег. № 58324-14, рег.№42459-12, рег.№ 76142-19) |
256 |
|
МИР С-04 (рег. № 61678-15) |
131 |
|
СЭТ-4ТМ.02 (рег. №20175-01) |
113 |
|
СЭТ-4ТМ.03 (рег. № 27524-04) |
113 |
|
СЭТ-4ТМ.03М (рег. №36697-08) |
113 |
|
СЭТ-4ТМ.03М, СЭТ-4ТМ.02М (рег. №36697-12) |
114 |
|
СЭТ-4ТМ.03М (рег. №36697-17) |
114 |
|
ПСЧ-4ТМ.05МК (рег. № 46634-11, рег. №50460-12) |
114 |
|
ПСЧ-4ТМ.05МК (рег. № 50460-18) |
113 |
|
Сервера ИВК | |
|
-хранение результатов измерений и информации состояний средств | |
|
измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- серверов ИВК;
- защита на программном уровне:
-
- результатов измерений (при передаче, возможность использования цифровой подписи);
-
- установка пароля на счетчик;
-
- установка пароля на серверах ИВК;
Знак утверждения типа
наносится на титульный лист формуляра АИИС КУЭ типографским способом.
Комплектность средства измерений
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
1 |
2 |
3 |
|
Трансформатор тока |
ABK-10 |
2 |
|
Т-0,66 |
54 | |
|
Т-0,66 М |
6 | |
|
ТВЛМ-10 |
62 | |
|
ТЛК-СТ-10-4 |
2 | |
|
ТЛМ-10 |
20 | |
|
ТЛ-ЭК-35 |
6 | |
|
ТОЛ-10 |
86 | |
|
ТОЛ-35 |
8 | |
|
ТОЛ-СЭЩ-35 |
12 | |
|
ТОП-0,66 |
27 | |
|
ТТИ-60 |
15 | |
|
ТТК-60 |
3 | |
|
ТТН60 |
21 | |
|
ТФЗМ 110Б-1 |
6 | |
|
ТШ-0,66 |
6 | |
|
ТШЛ-СЭЩ-0,66 |
21 | |
|
ТШЛ-0,66 |
9 | |
|
ТШП-0,66 |
840 | |
|
Трансформатор напряжения |
НАЛИ-СЭЩ |
4 |
|
НАМИ-10 |
4 | |
|
НАМИ-35 |
4 | |
|
НИОЛ-СТ-6М |
3 | |
|
НКФ-110-83У1 |
6 | |
|
НТМИ-6-66 |
29 |
|
1 |
2 |
3 |
|
Счетчик электрической энергии |
Меркурий 234 ARTM-03 PB.G |
5 |
|
Меркурий 234 ARTM-03 PBR.G |
1 | |
|
Меркурий 234 ARTM2-03 PBR.G |
3 | |
|
Меркурий 234 ARTMX2-03 DPBR.G |
1 | |
|
МИР G-04.10-230-5(100)-GR-KQ-G-D |
1 | |
|
МИР G-01.02T-2R |
3 | |
|
МИР G-01.05T-2R |
20 | |
|
МИР C03.02D-EQTLBMN-R-1T-L |
1 | |
|
МИР C03.02D-EQTLBMN-RG-1T-H |
1 | |
|
МИР C03.02D-EQTLBMN-RG-1T-L |
7 | |
|
МИР C03.02D-EQTLBMN-RR-1T-L |
2 | |
|
МИР C03.05D-EQTLBMN-RG-1T-L |
219 | |
|
МИР С-03.05D-EQTLBMN-RR-1T-H |
1 | |
|
МИР C03.05D-EQTLBMN-RR-1T-L |
78 | |
|
МИР C03.05D-EQTLBMN-RR-2TC-H |
1 | |
|
МИР C03.05T-EQTLBMN-RG-1T-H |
6 | |
|
МИР С-03.05T-EQTLBMN-RR-1T-H |
18 | |
|
Счетчик электрической энергии |
ПСЧ-4ТМ.05МК.04 |
1 |
|
ПСЧ-4ТМ.05МК.22 |
1 | |
|
СЭТ-4ТМ.02.2-12 |
11 | |
|
СЭТ-4ТМ.02.2-13 |
23 | |
|
СЭТ-4ТМ.02М.11 |
2 | |
|
СЭТ-4ТМ.03 |
2 | |
|
СЭТ-4ТМ.03М |
7 | |
|
СЭТ-4ТМ.03М.01 |
7 | |
|
СЭТ-4ТМ.03М.08 |
6 | |
|
СЭТ-4ТМ.03М.09 |
5 | |
|
Устройство синхронизации времени |
Радиочасы МИР РЧ-02 |
1 |
|
Сервер ИВК |
СБД |
1 |
|
Сервер сбора данных |
ССД |
3 |
|
Документация | ||
|
Формуляр |
ФО 26.51.43/69/21 с изм. 1 |
1 |
|
Методика поверки |
- |
1 |
приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПАО «ННК-Варьеганнефтегаз». МВИ 26.51.43/69.01/25, аттестованной ФБУ «Самарский ЦСМ». Аттестат аккредитации № RA.RU.311290
от 16.11.2015 г.
Нормативные документы, устанавливающие требования к АИИС КУЭГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения»
ПравообладательПубличное акционерное общество «ННК-Варьеганнефтегаз»
(ПАО «ННК-Варьеганнефтегаз»)
Адрес юридического лица: 628462, Ханты-Мансийский автономный округ - Югра, г. Радужный, мкр. 2, д. 21
ИНН 8609000160
Изготовитель
Общество с ограниченной ответственностью ИТЦ «СМАРТ ИНЖИНИРИНГ» (ООО ИТЦ «СИ»)
Адрес: 119421, г. Москва, ул. Новаторов, д. 7а, к. 2, помещ. 34 Телефон: (495) 120-45-26
E-mail: info@itc-smartengineering.ru
ИНН 7724896810
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области»
(ФБУ «Самарский ЦСМ»)
Адрес: 443013, г. Самара, пр-кт Карла Маркса, 134 Телефон: 8 (846) 336-08-27
Факс: 8 (846) 336-15-54
E-mail: referent@samaragost.ru
Аттестат аккредитации ФБУ «Самарский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU 311281 от 16.11.2015 г.
В части вносимых изменений
Общество с ограниченной ответственностью ИТЦ «СМАРТ ИНЖИНИРИНГ» (ООО ИТЦ «СИ»)
ИНН 7724896810
Адрес юридического лица: 119421, г. Москва, ул. Новаторов, д. 7а, к. 2, помещ. 34
Адрес места осуществления деятельности: 628600, Тюменская обл., ХМАО-Югра, г. Нижневартовск, ул. 9П, д. 31, стр. 11, каб. 5
E-mail: info@itc-smart.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314138 от 24.06.2022
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 11 » марта 2026 г. № 450Лист № 1 Регистрационный № 92334-24 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль» Назначение средства измеренийСистема измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль» (далее по тексту - СИКН) предназначена для измерения массы нефтепродуктов.
Описание средства измерений
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефтепродуктов по результатам измерений:
-
- объёма нефтепродуктов с помощью преобразователей расхода, давления и температуры;
-
- плотности нефтепродуктов с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.
СИКН, заводской № 1241, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефтепродуктов (далее по тексту - БИК), системы сбора и обработки информации, блока трубопоршневой поверочной установки (ТПУ) и узла подключения передвижной поверочной установки (ППУ). БИЛ состоит из двух рабочих измерительных линий (ИЛ) и одной контрольно-резервной ИЛ.
Общий вид СИКН представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН
В состав СИКН входят средства измерений, приведенные в таблице 1.
Таблица 1 - Перечень средств измерений
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи расхода жидкости турбинные моделей HELIFLU TZN (далее по тексту - ПР) |
46057-14 |
|
Датчики давления Метран-150 |
32854-13 |
|
Преобразователи давления измерительные 3051 |
14061-15 |
|
Преобразователи давления измерительные АИР-20/М2 |
63044-16 |
|
Термопреобразователи прецизионные ПТ 0304-ВТ |
77963-20 |
|
Датчики температуры ТМТ 142R, TMT142C, TMT162R, TMT162C моделей ТМТ 142R |
63821-16 |
|
Преобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Преобразователи измерительные Rosemount 644, Rosemount 3144P моделей Rosemount 3144P |
56381-14 |
|
Преобразователи плотности жидкости измерительные 7835, 7845, 7847 моделей 7835 |
52638-13 |
|
Установки поверочные трубопоршневые двунаправленные OGSB |
62207-15 |
|
Комплексы измерительно-вычислительные ТН-01 (далее по тексту - ИВК) |
67527-17 |
В состав СИКН входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.
СИКН обеспечивает выполнение следующих функций:
-
- автоматическое измерение объемного и массового расхода нефтепродуктов по каждой ИЛ и по СИКН в целом, температуры и давления нефтепродуктов;
-
- автоматическое измерение объема и массы нефтепродуктов по каждой ИЛ и по СИКН в целом;
- автоматическое измерение параметров качества нефтепродуктов;
- КМХ ПР по контрольно-резервному ПР;
- поверку и КМХ ПР с применением ТПУ или ППУ;
- регистрацию и хранение результатов измерений, формирование и печать отчетных документов.
Заводской номер СИКН нанесен типографским методом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.
Пломбировка СИКН не предусмотрена.
Нанесение знака поверки на СИКН не предусмотрено.
Система измерений количества и показателей качества нефтепродуктов №1241 ПСП «ГПС «Ярославль»
КЛАСС ВЗРЫВООПАСНОЙ ЗОНЫ
В-1а/класс 2
ОТВЕТСТВЕННЫЙ ЗА ПОЖАРНУЮ БЕЗОПАСНОСТЬ
>,и.о.. Поседкмн СЛ
Заводской номер 124:
Г<ТТЯДНСНЕ«РТЬ
kj* 6ДЛТИКД
Рисунок 2 - Информационная табличка СИКН
Программное обеспечениеСИКН имеет программное обеспечение (ПО), реализованное в ИВК и автоматизированном рабочем месте (АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogConverter. app |
|
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
|
Цифровой идентификатор ПО |
9319307D |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
|
Цифровой идентификатор ПО |
17D43552 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
|
Цифровой идентификатор ПО |
5FD2677A |
Пр одолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
|
Цифровой идентификатор ПО |
4EF156E4 |
|
Идентификационное наименование ПО |
PP 78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
|
Цифровой идентификатор ПО |
CB6B884C |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
|
Цифровой идентификатор ПО |
116E8FC5 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
|
Цифровой идентификатор ПО |
3836BADF |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
|
Цифровой идентификатор ПО |
4D07BD66 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
|
Цифровой идентификатор ПО |
D19D9225 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
|
Цифровой идентификатор ПО |
3A4CE55B |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
E56EAB1E |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
|
Цифровой идентификатор ПО |
23F21EA1 |
|
Идентификационное наименование ПО |
KMH PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
|
Цифровой идентификатор ПО |
71C65879 |
|
Идентификационное наименование ПО |
KMH PP AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
|
Цифровой идентификатор ПО |
62C75A03 |
|
Идентификационное наименование ПО |
KMH MPR MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
|
Цифровой идентификатор ПО |
6A8CF172 |
Пр одолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
|
Цифровой идентификатор ПО |
B8DF3368 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
F3B1C494 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
|
Цифровой идентификатор ПО |
232DDC3F |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
|
Цифровой идентификатор ПО |
32D8262B |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
F70067AC |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
35DD379D |
|
Идентификационное наименование ПО |
KMH PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
|
Цифровой идентификатор ПО |
9F5CD8E8 |
|
Идентификационное наименование ПО |
KMH PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
|
Цифровой идентификатор ПО |
5C9E0FFE |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
AB567359 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
|
Цифровой идентификатор ПО |
ED6637F5 |
Пр одолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
|
Цифровой идентификатор ПО |
8D37552D |
|
Примечания
| |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики СИКН
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефтепродуктов*, м3/ч |
от 210 до 3450 |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % |
±0,25 |
|
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Давление нефтепродуктов в СИКН с учетом её подключения к технологическим трубопроводам, МПа: |
от 0,2 до 1,6 |
|
Режим работы СИКН |
непрерывный |
|
Измеряемая среда |
нефтепродукты |
|
Физико-химические свойства измеряемой среды:
|
от -5 до +40 от 820,0 до 845,0 от 2,0 до 4,5 |
|
Параметры электрического питания:
|
220±22, 380±38 50±1 |
|
Условия эксплуатации: а) температура окружающей среды, C:
б) относительная влажность в месте установки ИВК, % в) атмосферное давление, кПа |
от -45 до +40 от +10 до +35 от 30 до 80 от 84 до 106 |
Таблица 5 - Показатели надежности СИКН
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество шт./ экз. |
|
Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль» |
- |
1 |
|
Инструкция по эксплуатации |
- |
1 |
|
Методика поверки |
- |
1 |
приведены в документе «Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль» Ярославского РНУ ООО «Транснефть-Балтика», свидетельство об аттестации № 541-RA.RU.312546-2025.
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.3.1)
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Правообладатель
Общество с ограниченной ответственностью «Транснефть-Балтика»
(ООО «Транснефть-Балтика»)
ИНН 4704041900
Юридический адрес: 195009, г. Санкт-Петербург, Арсенальная наб., д. № 11, лит. А
Изготовитель
Общество с ограниченной ответственностью «Транснефть-Балтика»
(ООО «Транснефть-Балтика»)
ИНН 4704041900
Адрес: 195009, г. Санкт-Петербург, Арсенальная наб., д. № 11, лит. А
Телефон: +7 (812) 380-62-25
E-mail: baltneft@spb.transneft.ru
Испытательный центр
Акционерное общество «Транснефть - Автоматизация и Метрология»
(АО «Транснефть - Автоматизация и Метрология»)
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: (495) 950-87-00, факс: (495) 950-85-97
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994
