МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 2 февраля 2026 г.

№ 170 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункт 3 приложения к приказу от 2 февраля 2026 г. № 170 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

Лист № 1 Регистрационный № 89922-23                                          Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики-расходомеры массовые Метран-360М (далее - расходомеры) предназначены для измерений массового расхода и массы жидкостей и газов, объемного расхода и объема жидкостей, плотности жидкостей, температуры жидкостей и газов.

Принцип действия расходомеров при измерении массового расхода и массы, плотности основан на использовании силы Кориолиса, возникающей в трубках первичного измерительного преобразователя (далее - ПП) при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу и массе измеряемой среды. Сопоставляя полученную в результате подстройки резонансную частоту колебаний со значениями резонансных частот, полученных при калибровке на средах с известной плотностью, расходомеры измеряют плотность измеряемой среды.

Объемный расход и объем жидкости определяются на базе измеренных значений массового расхода и массы, плотности жидкости.

Измерение температуры осуществляется термопреобразователем температуры, встроенным в ПП.

Расходомеры состоят из ПП и электронного преобразователя (далее - ЭП), который может быть интегральным и удаленным. ПП служит для измерений и преобразований массового расхода и массы, объемного расхода и объема, плотности и температуры измеряемой среды в электрический сигнал. ЭП обеспечивает обработку электрических сигналов ПП, отображение значений измеренных величин на дисплее и их преобразование в выходные сигналы.

ПП изготавливаются следующих моделей RU, RV, RE, RS, которые отличаются геометрией измерительных трубок.

ЭП изготавливаются следующих моделей T001, Т010, Т020, Т030, Т040, Т300, которые отличаются внешним видом, наличием дисплея и типом выходных сигналов.

Отсутствие движущихся частей в конструкции обеспечивает независимость результатов измерений расходомеров от наличия твердых частиц или иных примесей в измеряемой среде.

Отклонение температуры и давления компенсируется внесением соответствующих поправок.

Расходомеры обеспечивают двунаправленное измерение расхода без ухудшения характеристик.

Расходомеры изготавливаются в общепромышленном и взрывозащищённом исполнениях.

Заводской номер расходомеров, состоящий из арабских цифр, наносится методом, принятым на заводе-изготовителе, на маркировочные таблички, расположенные на ПП и ЭП.

Нанесение знака поверки на расходомеры не предусмотрено.

Пломбирование расходомеров не предусмотрено.

модель RV

модель RS

модель RU

Рисунок 1 - Общий вид Ш1 расходомеров

модель Т300

модели Т010, Т020

модель Т030

модель Т040

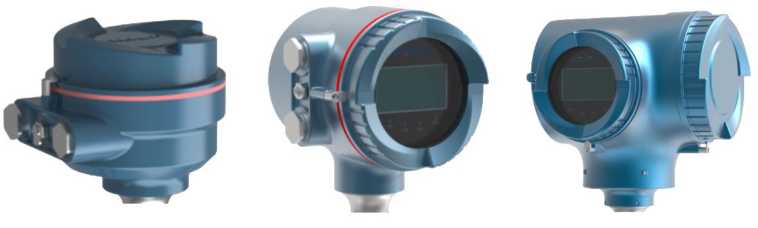

Рисунок 2 - Общий вид Э1 расходомеров

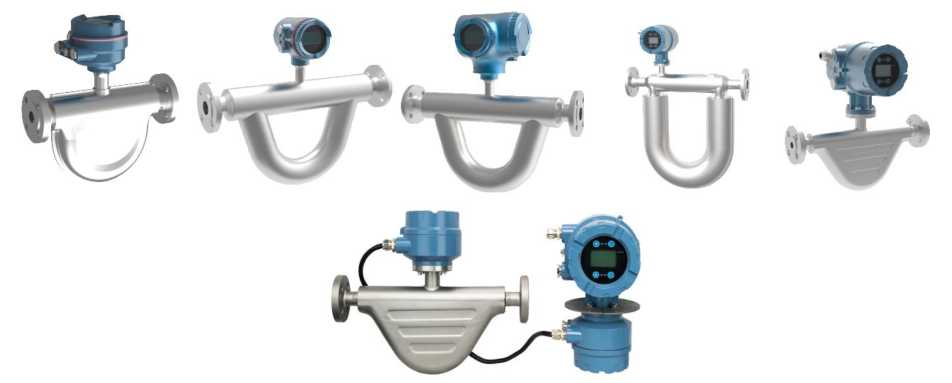

Рисунок 3 - Общий вид расходомеров

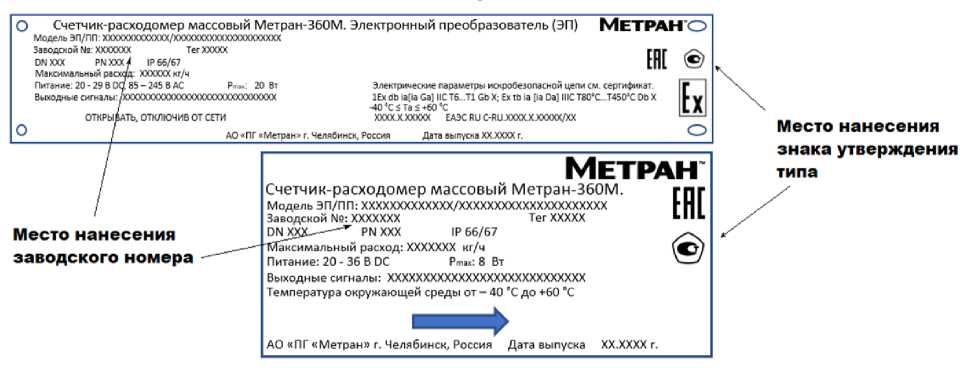

Рисунок 4 - Общий вид (схема) маркировочных табличек

Программное обеспечение (далее - ПО) расходомеров является встроенным, неизменяемым и несчитываемым, устанавливается предприятием-изготовителем. Основными функциями ПО являются:

• - вычисления параметров потока измеряемой среды;

• - обработка измеряемой информации;

• - индикация результатов измерений на дисплее;

• - формирование выходных сигналов;

• - настройка расходомеров;

• - ведение архива измеренных значений.

Защита ПО расходомеров от несанкционированного доступа обеспечивается системой паролей.

Метрологические характеристики нормированы с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

таблицы 2

• ³⁾ При поверке расходомеров с пределами допускаемой относительной погрешности измерений массового расхода и массы жидкости ±0,1 % и ±0,15 % в рабочих условиях на месте эксплуатации с применением трубопоршневой поверочной установки, компакт-прувера или поверочной установки на базе эталонных расходомеров массовых, пределы допускаемой относительной погрешности расходомеров составляют ±0,2 % или ±0,25 %;

• ⁴⁾ Диапазон показаний плотности от 0 до 3000 кг/м³;

• ⁵⁾ После имитационной поверки к значению относительной погрешности измерения массового расхода и массы добавить 0,3 %

• ⁶⁾ После имитационной поверки абсолютная погрешность измерения плотности составляет ±10 кг/м³ ;

• ⁷⁾ При поверке расходомеров с пределами допускаемой абсолютной погрешности измерений плотности жидкости ±0,3 кг/м³ и ±0,5 кг/м³ при помощи плотномера автоматического лабораторного, пределы допускаемой абсолютной погрешности измерений плотности жидкости составляет ±1 кг/м³.

Примечания:

• 1.Верхний Qui'max, кг/ч, и нижний QMrmin, кг/ч, пределы диапазона измерений массового расхода газа рассчитываются по формулам:

  (3)

QMrmax ⁰,³ ' ^рг ' ^c ' A^f, 7?

QMrmin = ~ • ^{100,                              (4)}

где      р_г - плотность газа при рабочих условиях, кг/м³;

c - скорость звука в газе при рабочих условиях, м/ч;

Af - площадь сечения трубок в соответствии с эксплуатационными документами, м² .

• 2. Верхний Q , м³/ч, и нижний Q , м³/ч, пределы диапазона измерений объемного

^Vmax                       ^Vmin

расхода жидкости рассчитываются по формулам:

верхний предел диапазона измерений массового расхода жидкости, кг/ч; нижний предел диапазона измерений массового расхода жидкости, кг/ч; измеренное значение плотности жидкости, кг/м³.

• 3. Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости 6\'_ж, %, рассчитываются по формуле

= ±JoMJ² + (Др • 100) ,

пределы допускаемой относительной погрешности измерений массового расхода и массы жидкости, %;

пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м³.

таблицы 2

• 4. При использовании токового выхода погрешность арифметически суммируется с погрешностью измерений физической величины.

При суммировании приведенная погрешность токового выходного сигнала должна быть переведена к относительной погрешности,

DX^Y %

где D- диапазон измерений;

Y - приведенная погрешность токового выходного сигнала;

X - измеряемое значение.

• 5. Основная и дополнительная погрешности воспроизведения токового сигнала от 4 до 20 мА суммируются арифметически.

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Таблица 4 - Показатели надежности

наносится на маркировочные таблички методом, принятым на предприятии-изготовителе, и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность

приведены в разделе 1 «Описание и работа» руководства по эксплуатации 13.5368.000.00 РЭ.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»

Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

ТУ 4213-102-51453097-2022 Счетчики-расходомеры массовые Метран-360М. Технические условия

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

ИНН 7448024720

Юридический    адрес:    454103, обл. Челябинская, г.о. Челябинский,

вн. р-н центральный, г. Челябинск, пр-кт Новоградский, д. 15

Акционерное общество «Промышленная группа «Метран»

(АО «ПГ «Метран»)

ИНН 7448024720

Адрес: 454103, Челябинская обл., г.о. Челябинский, вн. р-н центральный, г. Челябинск, пр-кт Новоградский, д. 15

Общество с ограниченнойответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126

С привлечением

Общество с ограниченнойответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164

В части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: http://www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13
