ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    ^марта     2026 г. № _____

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

476

Лист № 1 Регистрационный № 63437-16                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры воздуха Testo 420 (далее - расходомер) предназначены для измерений объемного расхода воздуха в системах вентиляции и кондиционирования воздуха.

Принцип действия расходомера при измерении объемного расхода воздуха основан на методе переменного перепада давлений, возникающего в конфузоре - первичном преобразователе потока воздуха, имеющего форму прямоугольного кожуха, с размещенным в нем основанием, c крестообразными элементами конструкции, имеющими приемники давления. Входные отверстия приемников динамического давления расположены навстречу набегающему потоку, а приемников статического давления перпендикулярно потоку. Давление воздуха от приемников давления поступает в измерительный прибор Testo 420 с датчиками. Где преобразуется ими в электрический сигнал низкого уровня, который после аналогоцифрового преобразования, с последующей обработкой с помощью микропроцессора, поступает на жидкокристаллический дисплей, измерительного прибора Testo 420, в виде результатов измерений объемного расхода, абсолютного давления и разности давлений.

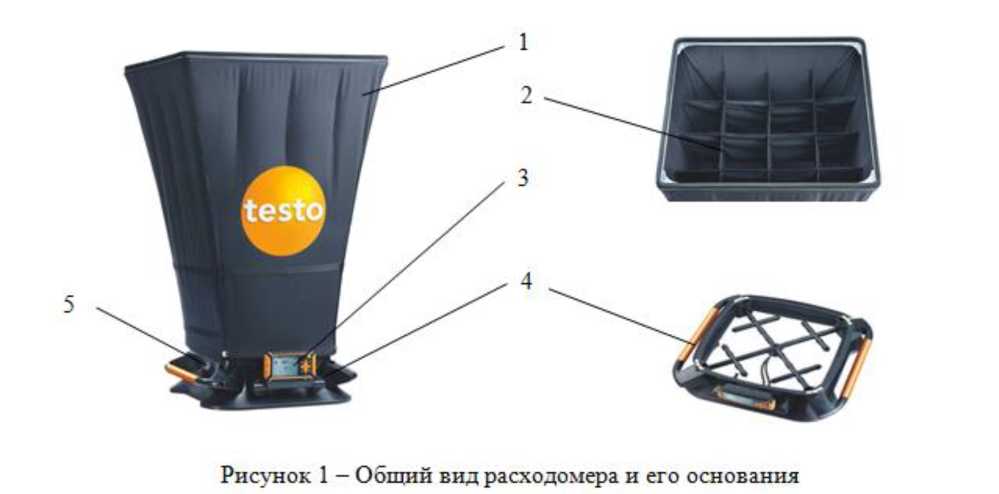

Общий вид расходомера представлен на рисунках 1 и 2.

Расходомер состоит из конфузора (1) - для измерения объемного расхода воздуха со встроенным выпрямителем воздуха (2), измерительного прибора Testo 420 с датчиками (3) -для измерений абсолютного давления и разности давлений, основания (4) - с приемниками давлений и выключателя (5) - для измерений вручную.

Внутри измерительного прибора Testo 420 отсутствуют какие-либо контакты и разъемы для внешних подключений.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения наносится методом термопечати на наклейку, прикрепленную к корпусу измерительного прибора в месте, указанном на рисунке 3.

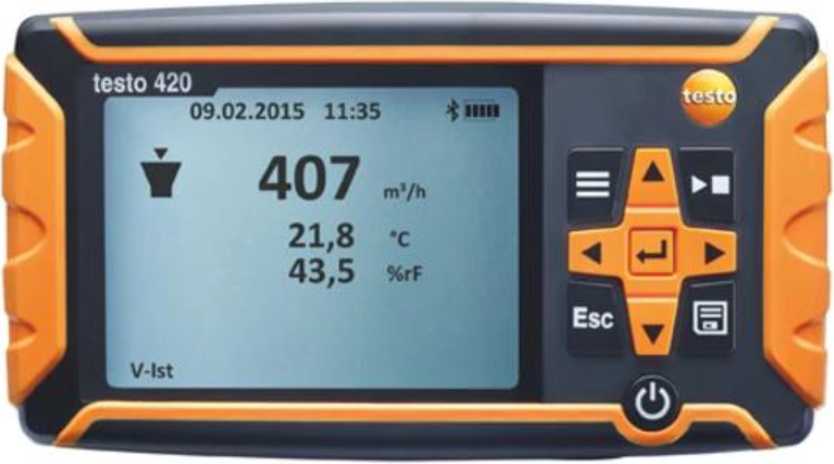

Рисунок 2- Общий вид измерительного прибора Testo 420

I

место нанесения заводского номера

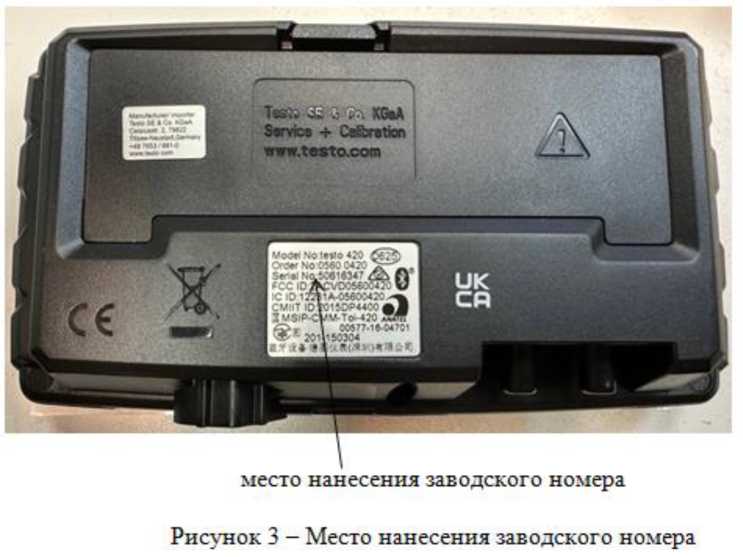

Рисунок 3 — Место нанесения заводского номера

^г

Пломбирование расходомеров не предусмотрено.

Расходомеры имеют встроенное программное обеспечение (далее - ПО), которое устанавливается в энергонезависимую память измерительного прибора Testo 420 при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

В функции ПО входит сбор измерительной информации, ее обработка, представление на дисплее, хранение результатов во flash памяти, возможна передача измеренных и вычисленных значений через интерфейс связи Bluetooth мобильным устройствам (смартфонам или планшетам).

Метрологические характеристики расходомеров нормированы с учётом влияния ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с рекомендациями Р 50.2.077-2014 - высокий.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

наносится на титульный лист руководства по эксплуатации.

Таблица 5 - Комплектность средства измерений

приведены в разделе 7 «Использование прибора» руководства по эксплуатации.

Приказ Росстандарта от 11 мая 2022 г. № 1133 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа

Приказ Росстандарта от 05 декабря 2025 г. № 2667 Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от 140^-2 до 140⁷ Па и Государственной поверочной схемы для средств измерений абсолютного давления

Приказ Росстандарта от 10 марта 2025 г. № 472 Об утверждении государственной поверочной схемы для средств измерений разности давлений до V10⁵ Па

ES.VFH Расходомеры воздуха Testo 420. Стандарт предприятия

Фирма «Testo Instruments (Shenzhen) Co. Ltd.», Китай

Адрес: China Merchants Guangming Science & Technology Park, Block A, B4 Building, No. 3009 Guan Guang Road, Guangming New District Shenzhen, Postal Code 518107, China

Тел. +86 755 26 62 67 60

e-mail: info@testo.com.cn

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»

(ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр.8

Тел./факс (495) 491-78-12, e-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313

В части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средств измерений, установленной согласно пункту 1 приложения к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.
