№507 от 18.03.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747605
ПРИКАЗ_Об утверждении типов средств измерений_в рамках продления признания (4)
Приказы по основной деятельности по агентству Вн. Приказ № 507 от 18.03.2026
V
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
18 марта 2026 г.
507
Москва
О продлении признания результатов испытаний и утверждения типа, первичной поверки средства измерений
В целях реализации Соглашения о взаимном признании результатов испытаний в целях утверждения типа, метрологической аттестации, поверки
по межгосударственной стандартизации ПМГ 06-2024 «Порядок признания результатов испытаний и утверждения типа, первичной поверки, метрологической аттестации средств измерений», введенными в действие приказом Федерального агентства по техническому регулированию и метрологии от 17 июня 2024 г. № 810-ст, п р и к а з ы в а ю:
-
1. Продлить срок действия признания результатов испытаний и утверждения типа, первичной поверки средства измерений, указанного в приложении к настоящему приказу на период срока действия свидетельства (сертификата) об утверждении типа средства измерений, выданного национальным органом государства, на территории которого осуществляется выпуск из производства средства измерений.
-
2. ФБУ «НИЦ ПМ - Ростест» внести изменения в сведения о признании результатов испытаний и утверждения типа, первичной поверки средства измерений в части срока действия признания результатов испытаний и утверждения типа, первичной поверки согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ № 1 к приказу Федерального агентства по техническому регулированию
и метрологии
от «__ » марта 2026 Г. № 507,
Сведения о признании результатов испытаний и утверждения типа, первичной поверки средств измерений, в части продления срока действия признания
|
№ п/ п |
Наименование типа |
Обозначение типа |
Регистрац ионный номер |
Изготовитель |
Методика поверки |
Интервал между поверками |
Юридическое лицо, выдавшее заключение по результатам метрологической экспертизы |
Прилагаемые документы |
Организация, проводящая первичную поверку |
Срок действия |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Термопреобразова тели сопротивления |
ТСПА |
86749-22 |
Совместное общество с ограниченной ответственностью "АРВАС" (СООО "АРВАС"), Республика Беларусь |
ГОСТ 8.461-2009 |
2 года |
ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург |
Согласно приложению № 1.1 к приказу |
Республиканское унитарное предприятие "Белорусский государственный институт метрологии" (РУП "БелГИМ"), Республика Беларусь |
14.07.2030 |
|
2. |
Комплекты термопреобразоват елей сопротивления |
ТСПА-К |
86750-22 |
Совместное общество с ограниченной ответственностью "АРВАС" (СООО "АРВАС"), Республика Беларусь |
МРБ МП.3225-2022 |
4 года |
ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург |
Согласно приложению № 1.2 к приказу |
Республиканское унитарное предприятие "Белорусский государственный институт метрологии" (РУП "БелГИМ"), Республика Беларусь |
14.07.2030 |
|
3. |
Дозиметры индивидуальные рентгеновского и гамма-излучений |
ДКГ-РМ1621 |
82798-21 |
Общество с ограниченной ответственностью "Радметрон" (ООО "Радметрон"), Республика Беларусь |
МРБ МП.987-2010 |
|
4. |

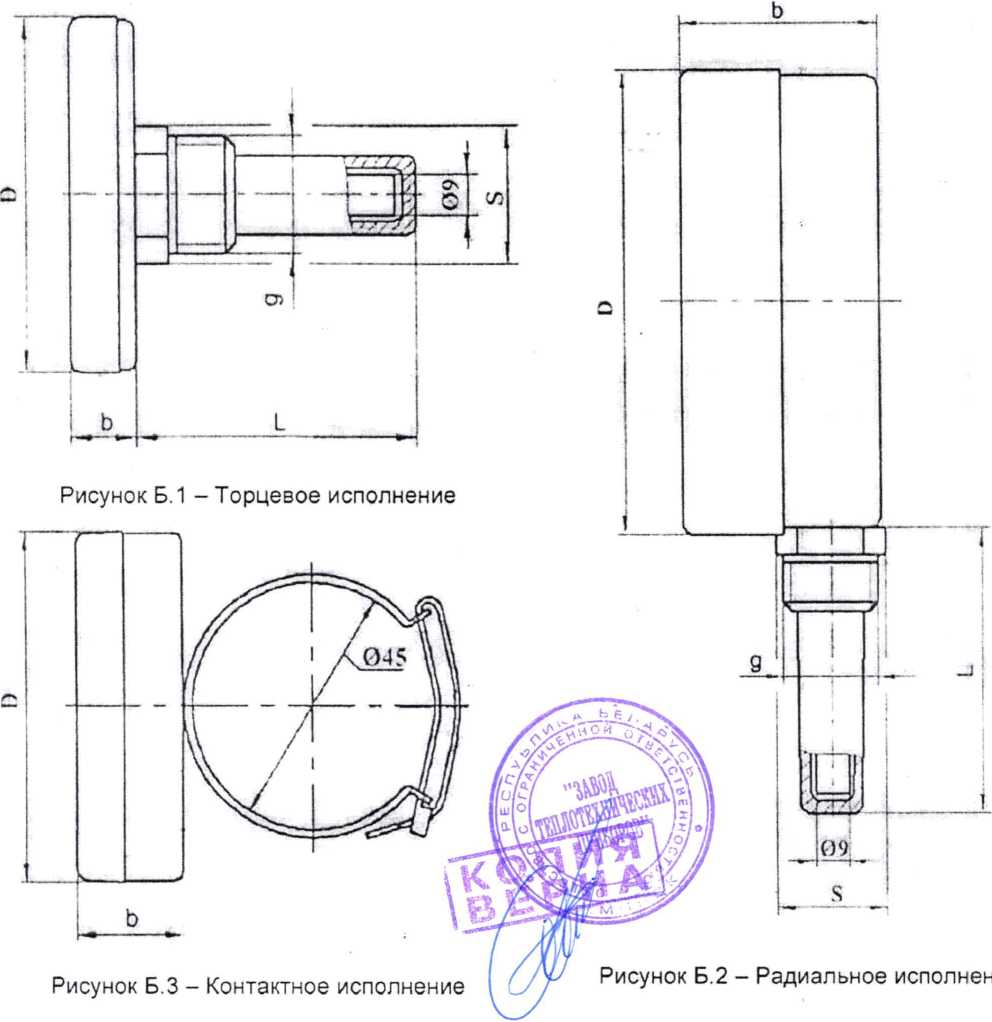

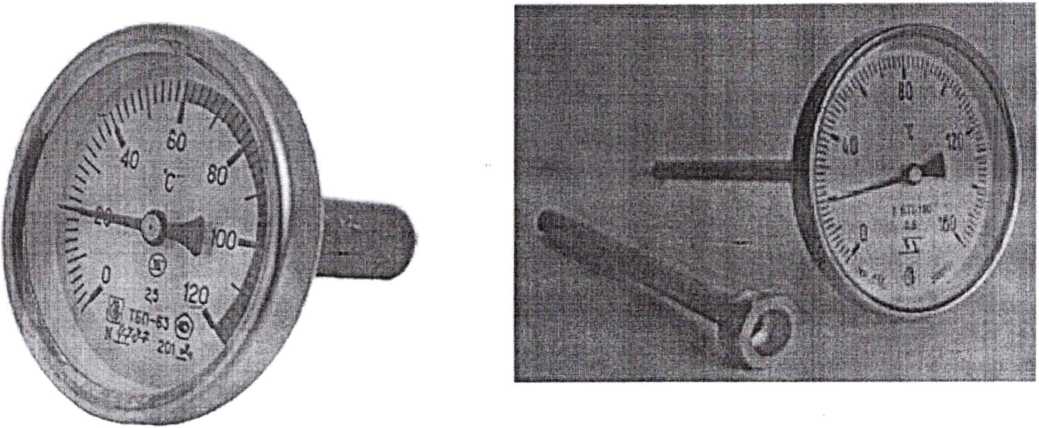

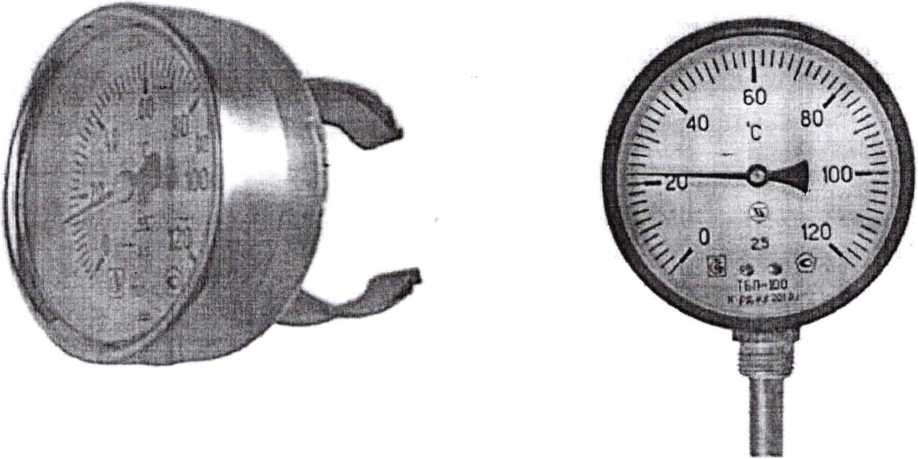

Термометры биметаллические показывающие |
ТБП |
23880-21 |
Общество с ограниченной ответственностью "Завод теплотехнических приборов" (ООО "Завод теплотехнических приборов"), Республика Беларусь |
МРБ МП.313-2016 |
|
1 ГОД |
ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург |
Согласно приложению № 1.3 к приказу |
Республиканское унитарное предприятие "Белорусский государственный институт метрологии" (РУП "БелГИМ"), Республика Беларусь |
09.12.2030 | |
|
2 года |
ФБУ "НИЦ ПМ - Ростест", г. Москва |
Согласно приложению № 1.4 к приказу |
Общество с ограниченной ответственностью "Завод теплотехнических приборов" (ООО "Завод теплотехнических приборов"), Республика Беларусь |
24.12.2030 |
ПРИЛОЖЕНИЕ № 1.1
к приказу Федерального агентства по техническому регулированию
и метрологии
от « 18 » марта 2026 Г. № 507
Документы, прилагаемые к приказу в части продления срока действия признания результатов испытаний и утверждения типа, первичной поверки термопреобразователей сопротивления ТСПА, рег. № 86749-22
Перечень входящих в приложение документов:
-
1. Сертификат об утверждении типа термопреобразователей сопротивления ТСПА, 1 лист.
-
2. Описание типа термопреобразователей сопротивления ТСПА, 6 листов.
-
3. Лист с изображением знака поверки, 2 листа.
ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ
ДЗЯРЖАУНЫ КАМ1ТЭТ ПА СТАНДАРТЫЗАЦЫ1 РЭСПУБЛ1К1 БЕЛАРУСЬ
СЕРТИФИКАТ
ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
№ 15308 от 1 июля 2022 г.
Срок действия до 1 июля 2027 г.
Наименование типа средств измерений:
Термопреобразователи сопротивления ТСПА
Производитель:
СООО «АРВАС», г. Минск, Республика Беларусь
Документ на поверку:
ГОСТ 8.461-2009 «Государственная система обеспечения единства измерений Республики Беларусь. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»
Интервал времени между государственными поверками: 24 месяца
Тип средств измерений -утвержден постановлением Государственного комитета по стандартизации Республики Беларусь от 01.07.2022 № 66
Средства измерений данного -типа средства измерений, производимые в период срока действия данного сертификата об утверждении тина средства измерений, разрешаются к применению на территории Республики Беларусь в соответствии с прилагаемым описанием типа средств измерений.
Заместитель Председателя комитета
Подпись
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИИ приложение к сертификату об утверждении типа средств измерений от 2011. Г. № -1530%
Наименование типа средств измерений и его обозначение:
Термопреобразователи сопротивления ТСПА
Назначение и область применения:
Термопреобразователи сопротивления ТСПА (далее - ТС) предназначены для измерения температуры воздуха и жидких (не агрессивных к материалам оболочки чувствительного элемента) сред в составе приборов учета тепловой энергии (теплосчетчиков), а также при построении автоматических и автоматизированных систем измерения, контроля, регулирования, диагностики и управления.
Область применения - различные отрасли экономики.
Описание:
Принцип действия ТС основан на зависимости электрического сопротивления материала чувствительного элемента от температуры.
ТС состоит из чувствительного измерительного резистора (чувствительного элемента) в защитном корпусе, реагирующего на температуру, внутренних токопроводящих проводов и внешних выводов для соединения с электрическими измерительными приборами. Защитный корпус заполнен кремнийорганической теплопроводной пастой. Конструкция ТС - неразборная (неремонтопригодная).
Чувствительный элемент ТС представляет собой конструкцию, содержащую тонкопленочный платиновый резистор, нанесенный методом напыления на керамическую подложку (А12О3). Электрическая схема внутренних соединений проводников ТС 4-х проводная по ГОСТ 6651-2009 и СТБ EN 60751-2011.
ТС выпускаются в исполнениях DS и PL в соответствии с ГОСТ EN 1434-2-2018.
Исполнения ТС различаются номинальной статической характеристикой преобразования (далее - НСХ) преобразования, классом допуска, глубиной погружения, диапазоном измеряемых температур, диаметром и конструкцией защитной арматуры.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обозначение ТС в зависимости от исполнения представлено на рисунке 1:
Термопреобразователь ТСПА / XX / ХХХХ / X / XXX / X / ГХ-ХХХ) / XXX DS
Исполнение по ГОСТ EN 1434-2 PL
PtlOO
Условное обозначение НСХ Pt500
А 27,5
Класс допуска по ГОСТ 6651, СТБ EN 6075 В 85,0
120,0
Глубина погружения, мм_________________________210,01
Схема внутренних соединений по ГОСТ 6651_______________4
0-160
Диапазон измерений температур, °C________________ - - 50 -+160
Длина кабеля, см (только для исполнения DS) 150
Рисунок 1 - Обозначение ТС в зависимости от исполнения
Обязательные метрологические требования: представлены в таблице 1. Таблица 1 - Обязательные метрологические требования
|
Наименование |
Значение | |
|
класс допуска А |
класс допуска В | |
|
Диапазон измерений температур, °C |
от 0 до 160 от минус 50 до плюс 160 | |
|
Пределы допускаемого отклонения от НСХ, °C t - абсолютное значение температуры, °C, без учета знака |
±(0,15+0,002-|t|) |
±(0,3+0,005-|t|) |
Основные технические характеристики, и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2 - Основные технические характеристики, и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
|
Наименование |
Значение | |
|
исполнение DS |
исполнение PL | |
|
Предельные отклонения сопротивления ТС при температуре 0 °C от номинального сопротивления, Ом, не более: | ||
|
Pt 100 | ||
|
класс допуска А |
±0,059 | |
|
класс допуска В |
±0,117 | |
|
Pt500 | ||
|
класс допуска А |
±0,293 | |
|
класс допуска В |
±0,586 | |
|
НСХ по ГОСТ 6651 -2009 и СТБ EN 60751-2011 |
PtlOO, Pt500 | |
|
Температурный коэффициент по ГОСТ 6651-2009, °C’1 |
0,00385 | |
|
Избыточное давление на защитную арматуру, МПа: | ||
|
рабочее |
1,6 | |
|
максимальное |
2,4 | |
|
Диаметр погружаемой части, мм |
4,8 |
6,0 |
|
Минимальная глубина погружения, мм |
25 |
40 |
|
Время термической реакции, с, не более: | ||
|
в жидкой среде |
8 |
15 |
|
в газообразной среде |
30 |
60 |
|
Пределы значений измерительного тока, мА, через ТС с НСХ: | ||
|
PtlOO |
от 0,3 до 1,0 | |
|
Pt500 |
от 0,1 до 0,7 | |
|
Значение электрического сопротивления изоляции между цепью чувствительного измерительного резистора и защитным корпусом ТС, МОм, не менее: | ||
|
при нормальных условиях |
100 | |
|
при максимальной температуре диапазона измерений |
20 | |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP55 | |
|
Климатические условия при эксплуатации: | ||
|
диапазон температур окружающего воздуха, °C |
от минус 50 до плюс 55 | |
|
относительная влажность воздуха при температуре 35 °C, | ||
|
%, не более |
95 | |
|
диапазон атмосферного давления, кПа |
от 84,0 до 106,7 | |
|
Средняя наработка на отказ, ч, не менее |
100 000 | |
|
Средний срок службы, лет, не менее |
12 | |
|
Примечание - Масса и габаритные размеры зависят от длины и диаметра защитного корпуса | ||
Комплектность: комплект поставки представлен в таблице 3.
Таблица 3 — Комплект поставки
|
Наименование |
Количество |
|
Термопреобразователь сопротивления ТСПА |
1 |
|
АРВС.746967.061.000-К РБ ПС Паспорт |
1 |
|
АРВС.746967.061.000 РБ РЭ Руководство по эксплуатации (по заказу) |
1 |
|
Гильза с бобышкой (для исполнения PL, по заказу) |
1 |
|
Кольцо и прокладка (для исполнения DS, по заказу) |
1 |
|
Упаковка |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на паспорт и руководство по эксплуатации.
Поверка осуществляется по ГОСТ 8.461-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Сведения о методиках (методах) измерений: отсутствуют.
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений
ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»
ГОСТ EN 1434-1-2018 «Теплосчетчики. Общие требования»
ГОСТ EN 1434-2-2018 «Теплосчетчики. Требования к конструкции»
СТБ EN 60751-2011 «Термопреобразователи сопротивления платиновые промышленные»
ТУ BY 100082152.003-2006 «Термопреобразователи сопротивления ТСПА. Технические условия»
методику поверки:
ГОСТ 8.461-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4 - Перечень средств поверки_________________________________________________
Наименование и тип средств поверки
Мегаомметр ЭС0210/1___________________________________________________________
Комплекс измерительно-вычислительный ИСТ-М16__________________________________
Термометр сопротивления эталонный ЭТС-100/1_______________________________________
Термостат низкотемпературный «Криостат» А2.05_______________________________________
Устройство термостатирующее измерительное Термостат-АЗ____________________________
Барометр-анероид БАММ-1_______________________________________________________
Термогигрометр Testo 608-Н2_________________________________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: термопреобразователи сопротивления ТСПА соответствуют
требованиям ТУ BY 100082152.003-2006, ГОСТ 12997-84, ГОСТ 6651-2009, СТБ EN 60751-2011, а также ГОСТ EN 1434-1-2018, ГОСТ EN 1434-2-2018 в части требований к датчикам температуры.
Производитель средств измерений
СООО «АРВАС»
Республика Беларусь, 220028, г. Минск, ул. Маяковского, д. 115, ком. 408 Телефон/факс: +375 17 517-17-47
Электронный адрес: info@arvas.by.
Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93
Телефон: +375 17 374-55-01, факс: +375 17 244-99-38 Электронный адрес: info@belgim.by.
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измеренииЩа 1 листе
Директор БелГИМ
В .Л. Гуревич
Приложение 1
(обязательное)
Фотографии общего вида средств измерений

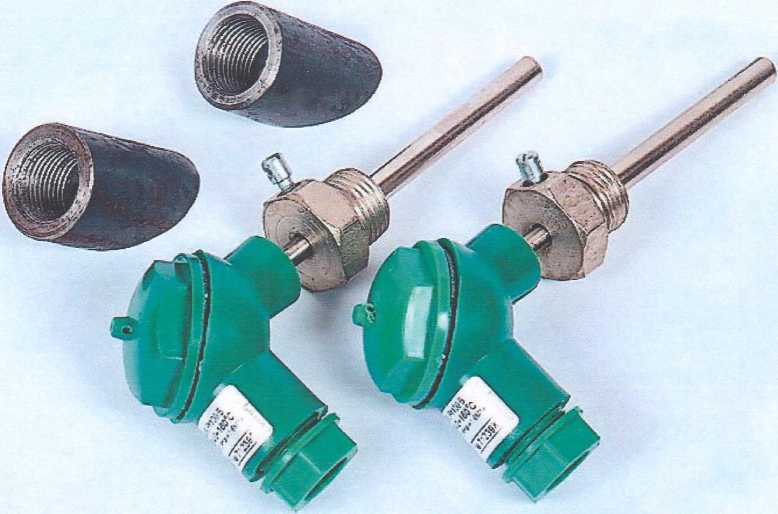

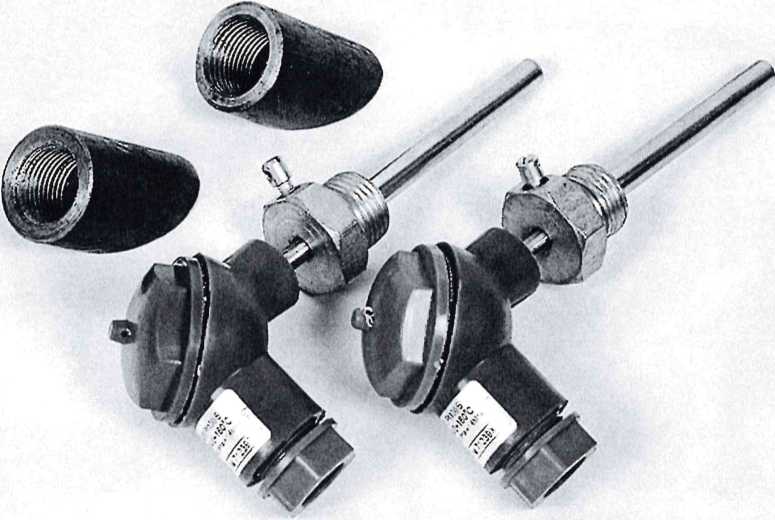

Рисунок 1.1 - Фотография общего вида ТС исполнения PL (носит иллюстративный характер)

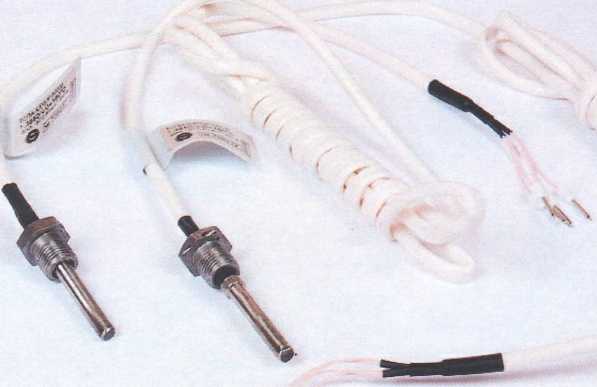

Рисунок 1.2 - Фотография общего вида ТС исполнения DS (носит иллюстративный характер)
Приложение 2
(обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Знак поверки наносится в свидетельство о государственной поверке.
Формы знаков поверки БелГИМ на 2025 год
|
Вид знака поверки |
Описание знака поверки |
Изображение знака поверки |
|
Знак государственной поверки-наклейка голографический (0 16 мм) |
Расшифровка обозначений: BY - международный код Республики Беларусь; М - стилизованное изображение знака государственной поверки ГМС; ГГГГ - число «2025» - год осуществления государственной поверки; ААА - цифра «1» - шифр БелГИМ (номер свидетельства об уполномочивании на осуществление государственной поверки средств измерений); 000000- шестизначный цифровой код со сквозной нумерацией в пределах одного года - для 0 10 мм; 0000000- семизначный цифровой код со сквозной нумерацией в пределах одного года - для 0 16 мм; 1-12 - месяц проведения поверки. Цвет наклейки - серебро. | |
|
| ААА 0000000 ] | ||
|
Каучуковые (резиновые) клише 0 17мм |
BY - международный код Республики Беларусь; М - стилизованное обозначение знака государственной поверки; ААА-цифра «1» - шифр БелГИМ (номер свидетельства об уполномочивании на осуществление государственной поверки средств измерений); ГГ ГГ - цифры «20 25» - год осуществления государственной поверки; ППП - индивидуальный шифр государственного поверителя |
/ааа\ () \ ГГ ГГ ) Xjinn |
Начальник производственнометодического отдела общей метрологии
Ю.А.Ковалев
Формы знаков поверки БелГИМ на 2026 год
Приложение
|
Вид знака поверки |
Описание знака поверки |
Изображение знака поверки |
|
Знак государственной поверки-наклейка голографический (0 10 мм; 0 16 мм) |
Расшифровка обозначений: BY - международный код Республики Беларусь; М - стилизованное изображение знака государственной поверки ГМС; ГГГГ - число «2026» - год осуществления | |
|
государственной поверки; ААА - цифра «1» - шифр БелГИМ (номер свидетельства об уполномочивании на | ||
|
осуществление государственной поверки средств измерений); 000000- шестизначный цифровой код со сквозной нумерацией в пределах одного года - для 0 10 мм; 0000000- семизначный цифровой код со сквозной нумерацией в пределах одного года - для 0 16 мм; 1-12 - месяц проведения поверки. Цвет наклейки - серебристый. |
| АДА ()()()000()J | |
|
Каучуковые (резиновые) клише 0 17мм |
BY - международный код Республики Беларусь; М - стилизованное обозначение знака государственной поверки; ААА-цифра «1» - шифр БелГИМ (номер свидетельства об уполномочивании на осуществление государственной поверки средств измерений); ГГ ГГ - цифры «20 26» - год осуществления государственной поверки; ППП - индивидуальный шифр государственного поверителя |
/ада \ \ гг гг / \пппу |
Начальник производственнометодического отдела общей метрологии
Ю.А.Ковалев
ПРИЛОЖЕНИЕ № 1.2
к приказу Федерального агентства по техническому регулированию
и метрологии
от «__ » марта 2026 г. № 507
Документы, прилагаемые к приказу в части продления срока действия признания результатов испытаний и утверждения типа, первичной поверки комплектов термопреобразователей сопротивления ТСПА-К, рег. № 86750-22
Перечень входящих в приложение документов:
-
1. Сертификат об утверждении типа комплектов термопреобразователей сопротивления ТСПА-К, 1 лист.
-
2. Описание типа комплектов термопреобразователей сопротивления ТСПА-К, 6 листов.
-
3. Лист с изображением знака поверки, 2 листа.
ГОСУДАРСТВЕ! Ill Ы Й КОМИТЕТ ПО СТАНДАРТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ
ДЗЯРЖАУ11Ы КАМГГЭТ ПА СТА IIДЛРТЫЗ А ЦЫ I РЭСПУБЛ1KI БЕЛАРУСЬ
СЕРТИФИКАТ
ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
№ 15309 от I июля 2022 г.
Срок действия до 1 июля 2027 г.
Наименование типа средств измерений:
Комплекты термопреобразователей сопротивления ТСПА-К
Производитель:
СООО «АРВАС», г. Минек, Республика Беларусь
Документ па поверку:
МРБ МП.3225-2022 «Система обеспечения единства измерений Республики Беларусь. Комплекты термопреобразователей сопротивления ТСПА-К. Методика поверки»
Интервал времени между государственными поверками: 24 месяца
Тип средств измерений утвержден постановлением Государственного комитета по стандартизации Республики Беларусь от 01.07.2022 № 66
Средства измерений данного типа средства измерений, производимые в период срока действия данного сертификата об утверждении типа средства измерений, или утвержденный тип единичного экземпляра средства измерений разрешаются к применению на территории Республики Беларусь в соответствии с прилагаемым описанием типа средства измерений (с 22.03.2024 действует в редакции с изменением № 1, утвержденным постановлением Государственного комитета по стандартизации Республики Беларусь от 22.03.2024 № 24).
Заместитель Председателя комитета
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ (в редакции изменения № 1 от Ал. 03,2 С 2 Ч ) приложение к сертификату об утверждении типа средств измерений
ОТ / _______20 2X. г. № У5 З&Ъ
Наименование типа средств измерений и их обозначение:
Комплекты термопреобразователей сопротивления ТСПА-К.
Назначение и область применения:
Комплекты термопреобразователей сопротивления ТСПА-К (далее - комплекты ТСПА-К) предназначены для измерений разности температур и значений температур в составе приборов учета тепловой энергии (теплосчетчиков), а также при построении автоматических и автоматизированных систем измерения, контроля, регулирования, диагностики и управления.
Область применения: различные отрасли экономики.
Описание:
Комплекты ТСПА-К состоят из пары термопреобразователей сопротивления ТОПА (далее-ТС), изготовленных по ТУ BY 100082152.003-2006.
В один комплект ТСПА-К входят два термопреобразователя сопротивления с одинаковой конструкцией и классом допуска по ГОСТ 6651-2009 и СТБEN 60751-2011.
Принцип действия термопреобразователей сопротивления, входящих в комплект ТСПА-К, основан на зависимости электрического сопротивления материала чувствительного элемента от температуры.
Термопреобразователь сопротивления состоит из чувствительного измерительного резистора (чувствительного элемента) в защитном корпусе, реагирующего на температуру, внутренних токопроводящих проводов и внешних выводов для соединения с электрическими измерительными приборами. Защитный корпус заполнен кремнийорганической теплопроводной пастой. Конструкция ТСПА-К -неразборная (неремонтопригодная).
Чувствительный элемент термопреобразователя сопротивления представляет собой конструкцию, содержащую тонкопленочный платиновый резистор, нанесенный методом напыления на керамическую подложку (АЬОз). Электрическая схема внутренних соединений проводников ТС 4-х проводная по ГОСТ 6651-2009 и СТБ EN 60751-2011.
Термопреобразователи сопротивления выпускают в исполнениях DS и PL.
Термопреобразователи сопротивления в исполнениях PL выпускают в соответствии с ГОСТ EN 1434-2-2023.
Исполнения комплектов ТСПА-К различаются номинальной статической характеристикой преобразования (далее - НСХ), классом допуска, глубиной погружения, диаметром и конструкцией защитной арматуры.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обозначение комплектов ТСПА-К в зависимости от исполнения представлено на рисунке 1.
Комплект ТСПА-К /XX/ ХХХХ / X / XXX / X / (Х-ХХХ) / X /XXX
|
DS Исполнение по ГОСТ EN 1434-2 PL | |||||
|
Условное обозначение НСХ |
PtlOO Pt500 | ||||
|
Класс допуска по ГОСТ 6651, СТБ EN 60751 |
А В |
27,5 85,0 | |||
|
Глубина погружения, мм |
120,0 210,0 | ||||
|
Схема внутренних соединений по ГОСТ 6651 |
4 | ||||
|
Диапазон измерений температур, °C |
0-160 | ||||
2
Минимальная разность температур AOmin, °C______________________________3
Длина кабеля, см (только для исполнения DS)_______________________________150
Рисунок 1 - Обозначение комплектов ТСПА-К в зависимости от исполнения
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение для класса допуска: | |
|
А |
В | |
|
Диапазон измерений температур, °C |
от 0 до 160 | |
|
Диапазон измерений разности температур, К |
от 2 до 150 от 3 до 150 | |
|
Номинальная статическая характеристика преобразования по ГОСТ 6651-2009, СТБ EN 60751-2011 |
PtlOO, Pt500 | |
|
Температурный коэффициент по ГОСТ 6651-2009, °C'1 |
0,0С |
385 |
|
Пределы допускаемого отклонения от НСХ по ГОСТ 6651-2009, °C |
±(0,15 + 0,002#)) |
±(0,3 + 0,005-1#) |
|
Пределы допускаемой относительной погрешности при измерении разности температур по ГОСТ EN 1434-1-2023, % |
±(0,5 + 3A0min2)/A03>) | |
|
0 |t| - абсолютное значение температуры, °C, без учета знака
| ||
Основные технические характеристики, и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение для исполнения: | |
|
DS |
PL | |
|
Предельные отклонения сопротивления ТС при температуре 0 °C от номинального сопротивления, Ом, не более: Pt 100 класс допуска А класс допуска В Pt500 класс допуска А класс допуска В |
±0,059 ±0,117 ±0,293 ±0,586 | |
|
Избыточное давление на защитную арматуру, МПа: рабочее максимальное |
1,6 2,4 | |
|
Диаметр погружаемой части, мм |
4,8 |
6,0 |
|
Минимальная глубина погружения, мм |
25 |
40 |
|
Время термической реакции, с, не более: в жидкой среде в газообразной среде |
8 30 |
15 60 |
|
Пределы значений измерительного тока через ТС с НСХ, мА: PtlOO Pt500 |
от 0,3 до 1,0 от 0,1 до 0,7 | |
|
Значение электрического сопротивления изоляции между цепью чувствительного измерительного резистора и защитным корпусом ТС, МОм, не менее: при нормальных условиях при максимальной температуре диапазона измерений |
100 20 | |
|
Масса комплекта ТСПА-К, кг, не более |
0,2 | |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP55 | |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C верхнее значение относительной влажности воздуха при температуре 35 °C, % диапазон атмосферного давления, кПа |
от минус 50 до плюс 55 95 от 84,0 до 106,7 | |
|
Средняя наработка на отказ, ч, не менее |
100 000 | |
|
Средний срок службы, лет, не менее |
12 | |
|
Примечание - Масса и габаритные размеры ТС зависят от длины и диаметра защитного корпуса | ||
Комплектность: представлена в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Количество |
|
Комплект термопреобразователей сопротивления ТСПА-К |
1 |
|
Паспорт АРВС.746967.061.000-К РБ ПС |
1 |
|
Руководство по эксплуатации АРВС.746967.061.000 РБ РЭ* |
1 |
|
Гильза с бобышкой (для исполнения PL)* |
2 |
|
Кольцо и прокладка (для исполнения DS)* |
2 |
|
Упаковка |
1 |
|
Методика поверки МРБ МП.3225-2022 |
1 |
|
* Поставляется по заказу | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на паспорт и руководство по эксплуатации.
Поверка осуществляется по МРБ МП.3225-2022 «Система обеспечения единства измерений Республики Беларусь. Комплекты термопреобразователей сопротивления ТСПА-К. Методика поверки».
Сведения о методиках (методах) измерений: отсутствуют.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений
ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
ГОСТ EN 1434-1-2023 «Теплосчетчики. Часть 1. Общие требования»
ГОСТ EN 1434-2-2023 «Теплосчетчики. Часть 2. Требования к конструкции»
СТБ EN 60751-2011 «Термопреобразователи сопротивления платиновые промышленные»
ТУ BY 100082152.003-2006 «Термопреобразователи сопротивления ТСПА. Технические условия»
методику поверки:
МРБ МП.3225-2022 «Система обеспечения единства измерений Республики Беларусь. Комплекты термопреобразователей сопротивления ТСПА-К. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4_______________________________________________________________________
Наименование и тип средств поверки _______________
Мегаомметр ЭС0210/1____________________________________________________
Комплекс измерительно-вычислительный ИСТ-М16___________________________
Термометр сопротивления эталонный ЭТС-100/1_______________________________
Термостат низкотемпературный «Криостат» А2.05_______________________________
Устройство термостатирующее измерительное Термостат-А.З____________________
Барометр-анероид БАММ-1________________________________________________
Термогигрометр testo 608-Н2____________________________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: комплекты термопреобразователей сопротивления ТСПА-К
соответствуют требованиям ТУ BY 100082152.003-2006, ГОСТ 6651-2009, СТБ EN 60751-2011, ГОСТ EN 1434-1-2023, ГОСТ EN 1434-2-2023 в части требований к датчикам температуры.
Производитель средств измерений
СООО «АРВАС»
Республика Беларусь, 220028, г. Минск, ул. Маяковского, д. 115-1, ком. 421 Телефон/факс: +375 17 517-17-47
Электронный адрес: info@arvas.by.
Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93
Телефон: +375 17 374-55-01
факс: +375 17 244-99-38 e-mail: info@belgim.by.
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БелГИМ
А.В. Казачок
Приложение 1
(обязательное)
Фотографии общего вида средств измерений
Рисунок 1.1- Фотография общего вида комплекта ТСПА-К исполнения PL (носит иллюстративный характер)
Рисунок 1.2 — Фотография общего вида комплекта ТСПА-К исполнения DS (носит иллюстративный характер)
Формы знаков поверки БелГИМ на 2026 год
Приложение
|
Вид знака поверки |
Описание знака поверки |
Изображение знака поверки |
|
Знак государственной поверки-наклейка голографический (0 10 мм; 0 16 мм) |
Расшифровка обозначений: BY - международный код Республики Беларусь; М - стилизованное изображение знака государственной поверки ГМС; ГГГГ - число «2026» - год осуществления | |
|
государственной поверки; ААА - цифра «1» - шифр БелГИМ (номер свидетельства об уполномочивании на | ||
|
осуществление государственной поверки средств измерений); 000000- шестизначный цифровой код со сквозной нумерацией в пределах одного года - для 0 10 мм; 0000000- семизначный цифровой код со сквозной нумерацией в пределах одного года - для 0 16 мм; 1-12 - месяц проведения поверки. Цвет наклейки - серебристый. |
| АДА ()()()000()J | |
|
Каучуковые (резиновые) клише 0 17мм |
BY - международный код Республики Беларусь; М - стилизованное обозначение знака государственной поверки; ААА-цифра «1» - шифр БелГИМ (номер свидетельства об уполномочивании на осуществление государственной поверки средств измерений); ГГ ГГ - цифры «20 26» - год осуществления государственной поверки; ППП - индивидуальный шифр государственного поверителя |
/ада \ \ гг гг / \пппу |
Начальник производственнометодического отдела общей метрологии
Ю.А.Ковалев
Приложение
Формы знаков поверки БелГИМ на 2025 год
Вид знака поверки
Знак государственной поверки-наклейка голографический (0 16 мм)
Описание знака поверки
Расшифровка обозначений:
BY - международный код Республики Беларусь; М - стилизованное изображение знака государственной поверки ГМС;
гггг - число «2025» - год осуществления государственной поверки;
ААА - цифра «1» - шифр БелГИМ (номер свидетельства об уполномочивании на осуществление государственной поверки средств измерений);
000000- шестизначный цифровой код со сквозной нумерацией в пределах одного года - для 0 10 мм; 0000000- семизначный цифровой код со сквозной нумерацией в пределах одного года - для 0 16 мм; 1-12 - месяц проведения поверки.
Цвет наклейки - серебро.
Изображение знака поверки
Каучуковые (резиновые) клише 0 17мм
BY - международный код Республики Беларусь; М - стилизованное обозначение знака государственной поверки;
ААА-цифра «1» - шифр БелГИМ (номер свидетельства об уполномочивании на осуществление государственной поверки средств измерений);
ГГ ГГ - цифры «20 25» - год осуществления государственной поверки;
ППП - индивидуальный шифр государственного поверителя
Начальник производственнометодического отдела общей метрологии
Ю. А.Ковалев
ПРИЛОЖЕНИЕ № 1.3 к приказу Федерального агентства по техническому регулированию
от « __ »
и метрологии
507
марта 2026 г. №
Документы, прилагаемые к приказу в части продления срока действия признания результатов испытаний и утверждения типа, первичной поверки дозиметров индивидуальных рентгеновского и гамма-излучений ДКГ-РМ1621, рег. № 82798-21
Перечень входящих в приложение документов:
-
1. Сертификат об утверждении типа дозиметров индивидуальных рентгеновского и гамма-излучений ДКГ-РМ1621, 1 лист.
-
2. Описание типа дозиметров индивидуальных рентгеновского и гамма-излучений ДКГ-РМ1621, 9 листов.
-
3. Лист с изображением знака поверки, 1 лист.
ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ
ДЗЯРЖАУНЫ КАМ1ТЭТ ПА СТАНДАРТЫЗАЦЫ1 РЭСПУБЛ1К1 БЕЛАРУСЬ
СЕРТИФИКАТ
ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
№ 13993 от 16 марта 2021 г.
Срок действия до 16 марта 2026 г.
Наименование типа средств измерений:
Дозиметры индивидуальные рентгеновского и гамма-излучений ДКГ-РМ1621
Производитель:
ООО «Полимастер», г. Минск, Республика Беларусь (с 16.03.2021 по 26.10.2022),
ООО «Радметрон», г. Минск, Республика Беларусь (с 27.10.2022)
Документ на поверку:
МРБ МП.987-2010 «Дозиметры индивидуальные рентгеновского и гамма-излучений ДКГ-РМ1621 ТУ BY 100345122.027-2010. Методика поверки»
Интервал времени между государственными поверками: 12 месяцев
Тип средств измерений утвержден решением комиссии по вопросам метрологической оценки Государственного комитета по стандартизации Республики Беларусь от 16.03.2021 №01-21
Средства измерений данного типа средства измерений, производимые в период срока действия данного сертификата об утверждении типа средства измерений, или утвержденный тип единичного экземпляра средства измерений разрешаются к применению на территории Республики Беларусь в соответствии с прилагаемым описанием типа средства измерений (с 27.10.2022 действует в редакции с изменением № 1, утвержденным постановлением Государственного кр^тётаурпо стандартизации Республики Беларусь от 27.10.2022 № 103). Д?руру.' ^>4
Заместитель Председателя комитета
Продлен до -/Л.
Постановление Госстандарта
|
Подпись |
пл../ / |
/ | |||
|
Г V |
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
(в редакции изменения № 1 от д 7 /£> приложение к сертификату об утверждении типа средств измерений от__/6 'Ж'И г. № /,3
Наименование типа средств измерений и их обозначение:
Дозиметры индивидуальные рентгеновского и гамма-излучений ДКГ-РМ1621
Назначение и область применения:
Дозиметры индивидуальные рентгеновского и гамма-излучений ДКГ-РМ 1621 (далее приборы) предназначены для измерения мощности индивидуального эквивалента дозы рентгеновского и гамма-излучений НР(10) (далее - МЭД); измерения индивидуального эквивалента дозы рентгеновского и гамма-излучений ЯР(10) (далее - ЭД); регистрации времени набора ЭД; выдачи звуковой сигнализации при превышении пороговых значений ЭД или МЭД; передачи информации, накопленной и сохраненной в энергонезависимой памяти прибора, в персональный , компьютер (далее - ПК) с помощью адаптера инфракрасного канала связи.
Область применения: приборы могут использоваться персоналом атомных установок, радиологических и изотопных лабораторий, сотрудниками аварийных служб, гражданской обороны, пожарной охраны, полиции, сотрудниками таможенных и noipa-ничных служб, а также широким кругом потребителей для измерения МЭД и ЭД.
Описание:
Принцип действия приборов основан на подсчете числа импульсов, поступающих с выхода детектора, и вычислении МЭД и ЭД по специальному алгоритму. Время измерения МЭД выбирается автоматически с учетом допустимой статистической погрешности.
Управление всеми режимами прибора осуществляется с помощью микропроцессора. Микропроцессор тестирует состояние основных узлов прибора, ведет обработку поступающей информации, осуществляет вывод результатов измерения или режимов работы прибора на цифровой жидкокристаллический индикатор (далее - ЖКИ), управляй' работой схемы обеспечения работоспособности детектора, выдаёт сигнал на звуковой, световой или вибрационный сигнализатор в случаях, предусмотренных алгоритмом работы прибора, контролирует состояние элементов питания прибора и управляет процессом обмена информацией между прибором и ПК.
В качестве детектора рентгеновского и гамма-излучений используется энергокомпенсированный счетчик Гейгера-Мюллера.
Питание прибора осуществляется от гальванического элемента питания типа АА. Конструктивно прибор выполнен в виде портативного прибора, на лицевой части которого расположены кнопки управления, ЖКИ и приемо-передающие фотоэлементы инфракрасного канала связи. С помощью кнопок управления осуществляется управление режимами работы прибора и подсветка ЖКИ.
г'
Приборы выпускаются в четырех модификациях:
дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-РМ1621;
дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-РМ1621А. Отличается от дозиметра ДКГ-РМ1621 расширенным диапазоном измерений МЭД;
дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-РМ1621М. Отличается от дозиметра ДКГ-РМ1621 наличием режима поиска и встроенной вибрационной и световой сигнализацией;
дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-РМ1621МА. Отличается от дозиметра ДКГ-РМ1621 расширенным диапазоном измерений МЭД, наличием режима поиска и встроенной вибрационной и световой сигнализацией. Программное обеспечение (далее - ПО) приборов подразделяется на встроенное ПО (программа микропроцессора) и прикладное ПО «Personal Dose Tracker (MySQL)», для работы на ПК.
Встроенное ПО размещено в энергонезависимой памяти прибора и позволяет осуществлять:
тестирование и диагностику основных блоков прибора;
измерение и визуализацию МЭД и ЭД;
поиск источников фотонного излучения;
работу в режиме установок;
индикацию номера прибора;
связь с ПК;
непрерывный контроль напряжения элемента питания.
Прикладное ПО устанавливается на ПК, работающий под управлением ОС Windows. Прикладное ПО обеспечивает’ возможность выполнения следующих действий: ! '■
считывать значения ЭД (МЭД) в момент превышения установленных порогов, а также время, дату и месяц, когда произошло превышение установленных порогов;
устанавливать интервал записи истории МЭД и накопления ЭД;
считывать и устанавливать пороговые значения ЭД и МЭД;
считывать информацию из памяти прибора (историю МЭД и историю накопления ЭД);
считывать и устанавливать рабочие параметры прибора.
Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимому относится все ПО.
Запись встроенного ПО в энергонезависимую память приборов осуществляется в процессе производства при помощи специального оборудования изготовителя. ПО защищено от преднамеренных и непреднамеренных изменений защитной пломбой. Пломба ограничивает доступ к ПО, при этом ПО не может быть изменено без нарушения пломбы.
Контроль защиты прикладного ПО осуществляется сравнением версии и контрольной суммы, рассчитанной по методу MD5, с версией и контрольной суммой записанными в руководстве по эксплуатации на приборы.
Фотография общего вида средств измерений представлена в приложении 1,
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного доступа представлена в приложении 3.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение, для модификации | |
|
ДКГ-РМ1621 j ДКГ-РМ1621М |
ДКГ-РМ1621А | ДКГ-РМ1621МА | |
|
Диапазон измерений МЭД |
от 0,1 мкЗв/ч до 100 мЗв/ч |
от 0,1 мкЗв/ч до 1,00 Зв/ч |
|
Пределы допускаемой основной относительной погрешности при измерении МЭД |
±(15±Ki/H±K2-H)% где Н - значение МЭД, мЗв/ч; К[ - коэффициент, равный 0,0015 мЗв/ч; К2 - коэффициент, равный 0,01 (мЗв/ч)'1 | |
|
Диапазон измерений ЭД |
от 1,0 мкЗв |
до 9,99 Зв ■ % |
|
Пределы допускаемой основной относительной погрешности при измерении ЭД |
±15 | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
- Значение, для модификации | ||
|
ДКГ-РМДй! |
ДКГ-РМ1621М |
ДК1'-РМ1621А|ДКГ-РМ1621МА- | |
|
Диапазон энергий регистрируемого рентгеновского и гамма-излучения, МэВ |
от 0,01 до 20,0 | ||
|
Энергетическая зависимость относительно энергии 0,662 МэВ (137Cs), % |
±30 | ||
|
Пределы допускаемой дополнительной относительной погрешности при измерении МЭД, %: | |||
|
при изменении температуры окружающего воздуха от нормальной (20 ± 5) °C в диапазоне рабочих температур (от минус 40 °C до плюс 60 °C) |
±10 | ||
|
при относительной влажности окружающего воздуха 98 % при температуре плюс 35 °C |
±10 | ||
|
при изменении напряжения питания от номинального значения до крайних значений напряжения питания |
±5 : | ||
|
при воздействии магнитного поля напряженностью 400 А/м |
±5 | ||
|
при воздействии радиочастотных электромагнитных полей |
±5 | ||
|
Наименование |
Значение, для модификации | |
|
ДКГ-РМ1621 ДКГ-РМ1621М!ДКГ-РМ1621А |
ДКГ-РМ1621МА | |
|
Напряжение питания приборов, В |
1,5 (плюс 0,1; минус 0,4) | |
|
Габаритные размеры прибора, мм, не более |
87x72x39 | |
|
Габаритные размеры прибора в упаковке, мм, не более |
190x140x71 | |
|
Масса прибора, кг, не более |
0,165 0,185 0,165 |
0,185 |
|
Масса прибора в упаковке, кг, не более |
0,4 | |
|
Средний срок службы, лет, не менее |
10 | |
|
Наработка на отказ, ч, не менее |
20000 | |
|
Среднее время восстановления, мин, не более |
60 | |
Комплектность: представлена в таблице 3.
Таблица 3
|
Наименование, тип |
Обозначение |
Количество на модификацию | |||
|
ДКГ-РМ1621 |
дкг- РМ1621А |
• Дкг-РМ1621М |
ДКГ- РМ1621МА | ||
|
Дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-РМ1621 |
ГИГР.412118.027 |
1 |
■ | ||
|
Дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-РМ1621А |
ГИГР.412118.027-02 |
1 | |||
|
Дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-РМ1621М |
ГИГР.412118.027-04 |
1 | |||
|
Дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-РМ1621МА |
ГИГР.412118.027-06 |
1 | |||
|
Комплект принадлежностей |
ГИГР,305621.010 |
1 |
1 |
1 |
1 |
|
Руководство по эксплуатации1^ |
ГИГР.412118.027 РЭ |
1 |
1 |
1 |
1 |
|
Краткое руководство по эксплуатации |
ГИГР.412118.027КРЭ |
1 |
1 |
1 |
1 |
|
Упаковка |
ТИГР.305641.027 |
1 |
1 |
1 |
1 |
|
u В состав входит методика поверки. | |||||
Место нанесения знака утверждения типа средств измерений: знак утверждения 'типа средств измерений наносится на 'титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ МП.987-2010 «Дозиметры индивидуальные рентгеновского и гамма-излучений ДКГ-РМ1621 ТУ РБ 100345122.027-2010. Методика поверки».
Сведения о методиках (методах) измерений: приведены в руководстве по эксплуатации.
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерении:
ТУ РБ 100345122.027-2010 «Дозиметры индивидуальные рентгеновского и гамма-излучений ДКГ-РМ1621. Технические условия»;
ГОСТ 27451-87 «Средства измерении ионизирующих излучений. Общие технические условия»;
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
методику поверки:
МРБ МП.987-2010 «Дозиметры индивидуальные рентгеновского и гамма-излучений ДКГ-РМ1621 ТУ РБ 100345122.027-2010. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4
Наименование и тип средств поверки Термогигрометр UniTess ТНВ1
Эталонная дозиметрическая установка гамма-излучения по ГОСТ 8.087-2000 с набором радионуклидных источников 137Cs
Дозиметр ДБГ-06Т________“_____”
Секундомер электронный «Интеграл С-01» _______
Фантом водный или из ПММА, размер 30x30x15 см______
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 5.
Таблица 5
|
Идентификационные данные (признаки)! |
Значение |
|
Встроенное |
ПО |
|
Идентификационное наименование ПО |
ТИГР.00008.00.02.1 |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.3* |
|
Прикладное ПО («Personal Dose Tracker (MySQL)») | |
|
Идентификационное наименование ПО |
Г1НГР.00043.00.00 |
|
Номер версии (идентификационный номер) ПО |
не ниже v 3.38.614.27459* |
|
* При условии отсутствия влияния на метрологические характеристики. Текущий номер версии встроенного ПО и прикладного ПО и контрольная сумма прикладного ПО приведены в разделе «Свидетельство о приемке» руководства по эксплуатации на приборы. | |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: дозиметры индивидуальные рентгеновского и гамма-излучений ДКГ-РМ1621 соответствуют требованиям ТУ РБ 100345122.027-2010, ГОСТ 27451-87, ТР ТС 020/2011.
Производитель средств измерений
Общество с ограниченной ответственностью «Радметрон» (ООО «Радметрон») Юридический адрес: Республика Беларусь, 220040, г. Минск, ул. М. Богдановича, 112-Зн, кабинет 53.
Почтовый адрес: Республика Беларусь, 220141, г. Минск, ул. Ф. Скорины, 51. Телефон+375 17 268 6819 факс+375 17 264 23 56 e-mail: info@radmctron.com
Уполномоченное юридическое лицо, проводившее испытания средств измерений/мстрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93
Телефон: +375 17 374-55-01 факс:+375 17 244-99-38 e-mail: info@belgim.by
Приложения: 1. Фотография общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Приложение 1
(обязательное)
Фотография общего вида средств измерений
Рисунок 1.1 - Фотография общего вида приборов (изображение носит иллюстративный характер)
Приложение 2
(обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Знак поверки средств измерений наносится в свидетельство о поверке.
Приложение 3
(обязательное)
Схема пломбировки от несанкционированного доступа
Рисунок 3.1— Схема пломбировки от несанкционированного доступа
Приложение
Формы знаков поверки БелГИМ на 2026 год
Вид знака поверки
Знак государственной поверки-наклейка голографический (О 10 мм; 0 16 мм)
Описание знака поверки
Расшифровка обозначений:
BY - международный код Республики Беларусь; М - стилизованное изображение знака государственной поверки ГМС;
ГГГГ - число «2026» - год осуществления государственной поверки;
АДА - цифра «1» - шифр БелГИМ (номер свидетельства об уполномочивании на осуществление государственной поверки средств измерений);
000000- шестизначный цифровой код со сквозной нумерацией в пределах одного года - для 0 10 мм; 0000000- семизначный цифровой код со сквозной нумерацией в пределах одного года - для О 16 мм; 1-12 - месяц проведения поверки.
Цвет наклейки - серебристый.
Изображение знака поверки
Каучуковые (резиновые) клише О 17мм
В¥ международный код Республики Беларусь;
М - стилизованное обозначение знака государственной поверки;
ААА-цифра «1» - шифр БелГИМ (номер свидетельства об уполномочивании на осуществление государственной поверки средств измерений),
ГГ ГГ - цифры «20 26» - год осуществления государственной поверки;
ППП - индивидуальный шифр государственного поверителя
Начальник производственнометодического отдела общей метрологии
К). А. Ковалев
ПРИЛОЖЕНИЕ № 1.4
к приказу Федерального агентства по техническому регулированию
и метрологии
от « 18 » марта 2026 Г. № 507
Документы, прилагаемые к приказу в части продления срока действия признания результатов испытаний и утверждения типа, первичной поверки термометров биметаллических показывающих ТБП, рег. № 23880-21
Перечень входящих в приложение документов:
-
1. Сертификат об утверждении типа термометров биметаллических показывающих ТБП, 1 лист.
-
2. Описание типа термометров биметаллических показывающих ТБП, 6 листов.
-
3. Лист с изображением знака поверки, 1 лист.
ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ
ДЗЯРЖАУНЫ КАМ1ТЭТ ПА СТАНДАРТЫЗАЦЫ1 РЭСПУБЛ1К1 БЕЛАРУСЬ
СЕРТИФИКАТОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
№13994 от 16 марта 2021 г.
Срок действия до 16 марта 2026 г.
Наименование типа средств измерений:
Термометры биметаллические показывающие ТБП
Производитель:
ООО "Завод теплотехнических приборов", г. Минск, Республика Беларусь
Документ на поверку: МРБ МП.313-2016 "Термометры биметаллические показывающие ТБП. Методика доверки"
Интервал времени между государственными поверками 12 месяцев
Тип средств измерений утвержден постановлением Государственного комитета по стандартизации Республики Беларусь от 16.03.2021 №23
Средства измерений данного типа средства измерений разрешаются к применению в период срока действия данного сертификата об утверждении типа средства измерений на территории Республики Беларусь в соответствии с прилагаемым описанием'типа средств измерений.
Председатель комитета
.Татарицкий
Продлен до ЛЧ
Постановление ПоссТандар
от
ПОДПИСЬ
Дата выдачи 5 апреля 2021 г.
'г
Республиканского предприятия й государственный
В.Л. Гуревич 2021
Внесены в Государственный реестр средств измерений
Регистрационный № РЗ ft? t&ZX?ct/
Выпускают по ТУ РБ 37388602.003-97.
Термометры биметаллические показывающие ТБП (далее по тексту - термометры) предназначены для измерения температуры неагрессивных жидкостей, газа, пара.
Область применения - различные области хозяйственной деятельности.
Принцип действия термометра основан на зависимости деформации биметаллической пружины от температуры измеряемой среды.
Биметаллическая пружина связана с осью, на которой закреплена стрелка Деформация биметаллической пружины вызывает поворот оси, а вместе с ней и стрелки, на определённый угол. Величина угла поворота зависит от температуры измеряемой
среды.
Конструктивно термометры изготавливают в трёх исполнениях: радиальным расположением термобаллона и без термобаллона для измерения температуры с внешней стороны трубопровода (контактный термометр).
Внешний вид всех исполнений термометров приведён в приложении А.
Знак поверки в виде клейма-наклейки наносится на стекло циферблата термометра.
Внешний вид термометров приведен на рисунках 1 - 4.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.
с осевым, контактного
Рисунок 2 - Термометр биметаллический показывающий ТБП100 (исполнение 1)
Рисунок 1 - Термометр биметаллический
показывающий ТБП63 (исполнение 1)
Рисунок 4 - Термометр биметаллический показывающий ТБП100 (исполнение 3)
Рисунок 3 - Термометр биметаллический показывающий ТБП63 (исполнение 2)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики термометров приведены в таблице 1.
Таблица 1
|
Условное обозначение |
Наименование характеристики |
Значение |
|
ТБП63 |
Диапазон измерений температуры, °C |
от 0 до 120 от 0 до 1601) от 0 до 2001) |
|
Глубина погружения термобаллона, мм, не более |
02), 50, 60, 100, 160 | |
|
Класс точности |
2,5* | |
|
Конструктивное исполнение |
контактное, торцевое, радиальное | |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от (20±5) °C в диапазоне от 0 °C до 40 °C на каждые 10 °C, °C |
±0,5 | |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP51 | |
|
ТБП100 |
Диапазон измерений температуры, °C |
от 0 до 120 от 0 до 160 от 0 до 200 |
|
Глубина погружения термобаллона, мм, не более |
50, 60, 100, 160 | |
|
Класс точности |
1,5; 2,5 | |
|
Конструктивное исполнение |
торцевое, радиальное | |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от (20±5) °C в диапазоне от 0 °C до 40 °C на каждые 10 °C, °C |
±0,5 | |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP40 | |
|
ТБП63 ТБП100 |
Условия эксплуатации: -диапазон температуры окружающего воздуха, °C - относительная влажность окружающего воздуха |
от 0 до 40 до 95 % при 35 °C |
|
Условия транспортирования: -диапазон температуры окружающего воздуха, °C - относительная влажность окружающего воздуха |
от минус 25 до плюс 55 до (95±3) % при 35 °C | |
* Пределы допускаемой основной погрешности ±2,5 % от диапазона измерений. | ||
Термометры градуированы в градусах Цельсия (°C) по Международной практической температурной шкале в соответствии с требованиями ГОСТ 8.157-75.
Вариация показаний термометров не более абсолютного значения предела размеры и масса термометров приведены
допускаемой основной погрешности. Габаритные, присоединительные
ЗНАК УТВЕРЖДЕНИЯ ТИПА
Знак утверждения типа наносится типографским способом на паспорт термометра.
КОМПЛЕКТНОСТЬ
Комплект поставки термометров представлен в таблице 2.
Таблица 2
|
Наименование |
Количество, шт. (экз.) |
|
Термометр |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП.313-2016 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 37388602.003-97 «Термометры биметаллические показывающие ТБП. Технические условия».
МРБ МП.313-2016 «Термометры биметаллические показывающие ТБП. Методика поверки».
ЗАКЛЮЧЕНИЕ
Термометры биметаллические показывающие ТБП соответствуют требованиям ТУ РБ 37388602.003-97.
Межповерочный интервал: не более 24 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93, тел. (017) 378-98-13
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024
ИЗГОТОВИТЕЛЬ
Общество с ограниченной ответственностью «Завод теплотехнических приборов»
220049, г. Минск, ул. Кнорина. 50, корп. 22, 3-й этаж, комн. 305.
Тел/факс 285-64-24 www.ztp.by e-mail: info@ztp.by
М. Каминский
И.Г. Гордеев
Начальник научн центра испытаний средств техники БелГИМ
Директор ООО «Завод теплотехнических приборов»
ПРИЛОЖЕНИЕ А
(обязательное)
Схема нанесения знака поверки в виде клейма-наклейки
Место нанесения знака поверки (клейма-наклейки)
Рисунок А.1 - Термометр биметаллический показывающий ТБП63 (исполнение 1)
...
Рисунок А.2 - Термометр биметаллический показывающий ТБП100 (исполнение 1)
60
Рисунок А З - Термометр биметаллический показывающий ТБП63 (исполнение 2)
Рисунок А.4 - Термометр биметаллический показывающий ТБП100 (исполнение 3)
л/
ПРИЛОЖЕНИЕ Б
(обязательное)
Габаритные и присоединительные размеры, масса термометров
Таблица Б.1
|
Обозначение термометра |
Рисунок |
D, мм |
Ь, мм, не более |
L, мм, не более |
S, мм |
g |
Масса, кг, не более |
|
ТБП63 |
Б.З |
63 |
19 |
— |
— |
— |
0,07 |
|
ТБП63 |
Б.1 |
63 |
13 |
50 |
22 |
G1/2-B; М20*1,5 |
0,12 |
|
100 |
0,19 | ||||||
|
160 |
0,15 | ||||||
|
ТБП100 |
Б.1 |
100 |
37 |
50 |
0,3 | ||
|
100 |
0,38 | ||||||
|
160 |
0,35 | ||||||
|
ТБП100 |
Б.2 |
100 |
44 |
60 |
0,33 | ||
|
100 |
0,39 | ||||||
|
160 |
0,36 |
Форма знака поверки
ИСК 093’
