ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления ТП Назначение средства измеренийДатчики давления ТП (далее - датчики) предназначены для измерений давления избыточного, абсолютного, гидростатического, разрежения, давления-разрежения, разности давления и преобразования в унифицированный токовый и/или цифровой выходные сигналы.
Описание средства измеренийПринцип действия датчиков заключается в измерении давления жидкости или газа (измеряемой среды), воздействующего на измерительную мембрану, которая через разделительную жидкость, передает приложенное давление на чувствительный элемент датчика. Чувствительным элементом датчика является пьезорезисторный элемент.
Датчики состоят из сенсорного модуля и модуля электронного блока, расположенного в защитном корпусе.
Под воздействием давления измеряемой среды изменяется соотношение сопротивлений резисторов чувствительного элемента, включенных в плечи измерительного моста с преобразованием в цифровой код, пропорциональный приложенному давлению.
Электронный блок датчика корректирует цифровой код в зависимости от индивидуальных особенностей сенсорного модуля, а также в зависимости от температуры окружающей или измеряемой среды.
Датчики имеют унифицированный выходной сигнал постоянного тока и/или цифровой выходной сигнал в стандарте одного из протоколов HART, MODBUS, LoraWAN, Ethernet APL, Колибри, Wireless HART.
Электронная схема блока может обеспечивать как линейную, так и квадратичную зависимость выходного унифицированного сигнала постоянного тока от измеренного входного давления.
Датчики выпускаются различных модификаций, которые отличаются видом измеряемого давления, конструкцией, метрологическими и техническими характеристиками.
Условные обозначения датчиков:
|
Т |
П |
- |
Х |
Х |
Х |
- |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х | |||
1 2 3 4
-
1 - ТП — модель;
-
2 - Модификация (ДД - датчик дифференциального давлений; ДИ - датчик избыточного давления; ДА - датчик абсолютного давления);
-
3 - Классификация (П - премиум; С - стандарт; М - малогабаритный);
-
4 - Заводской код (Заводской код формируется на основании соответствующей спецификации и руководства по выбору модели, которые предоставляются в виде отдельного документа).
Нанесение знака поверки на средства измерений не предусмотрено.
Пломбирование средств измерений не предусмотрено.
Заводские номера в виде цифрового обозначения наносят на маркировочной табличке, установленной сверху на корпусе электронного блока или методом гравировки на корпус датчиков. Производитель вправе изменить содержание и формы информационных табличек.

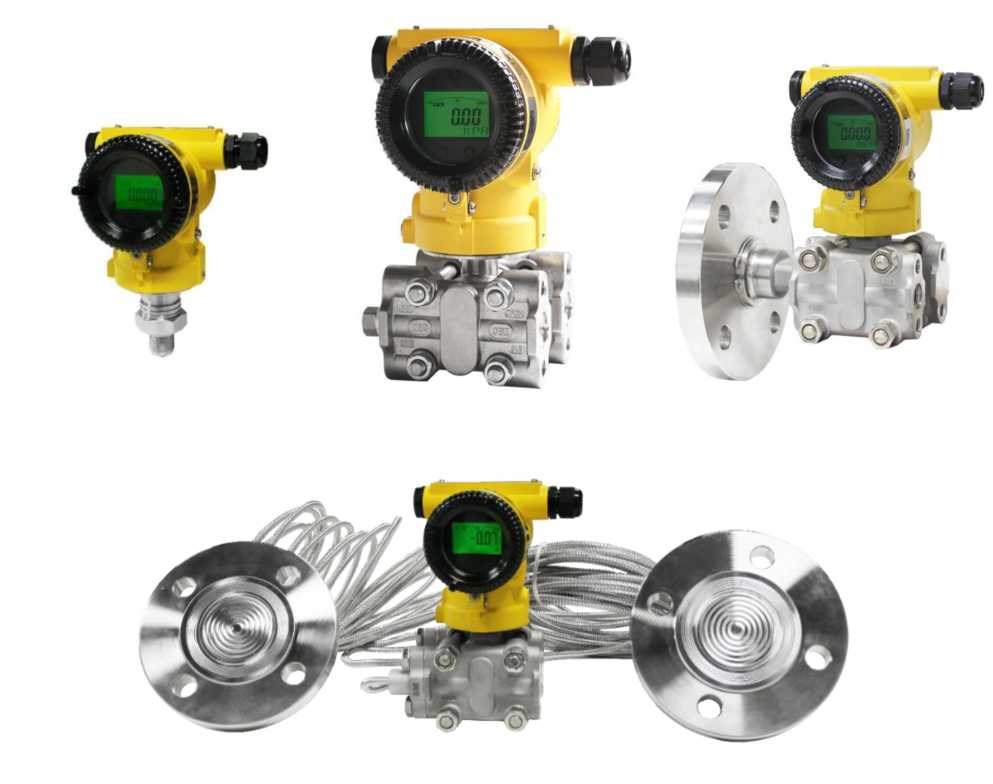

Общий вид датчиков представлен на рисунках 1-4.
Примечание: цвет корпуса датчиков может быть изменён по требованию заказчика.
I
< ее
I
J
Место нанесения знака утверждения типа и заводского номера

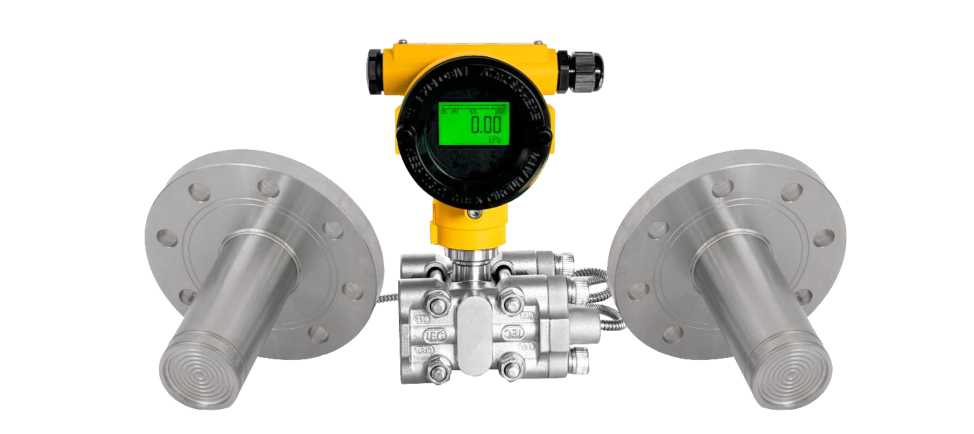

Рисунок 2 - Общий вид датчиков давления класса «стандарт»

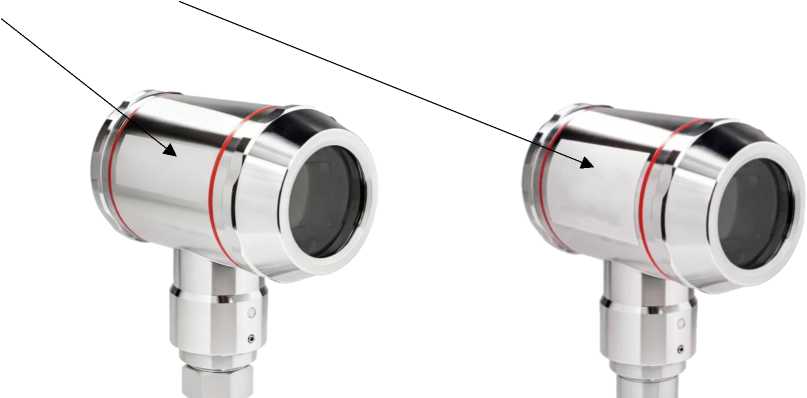

Рисунок 3 - Общий вид датчиков давления класса «премиум»
Место нанесения знака утверждения типа
и заводского номера
Рисунок 4 - Общий вид датчиков давления класса «премиум»
Рисунок 5 - Место нанесения знака утверждения типа на датчиках класса премиум
Программное обеспечениеДатчики класса стандарт и премиум имеют встроенное программное обеспечение (далее - ПО), идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Номер версии ПО |
Не ниже 10.5 |
Не ниже 165 |
|
Примечание |
При проверке через сервисное ПО изготовителя |
При проверке через HART коммуникатор |
Программное обеспечение неизменяемое и несчитываемое. Конструкция датчиков исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию. Нормирование метрологических характеристик проведено с учетом влияния ПО. Недокументированные возможности отсутствуют.
Уровень зашиты ПО в соответствии с Р 50.2.077-2014 - «высокий».
Датчики класса малогабаритные программного обеспечения не имеют.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Условное обозначение прибора |
Диапазон измерений |
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений 2) |
|
ТП-ДИП |
от - 0,1 МПа до 100 МПа |
± 0,075; ± 0,1; ± 0,15; ± 0,25; ± 0,5 |
|
ТП-ДАП |
от 4 кПа до 2500 кПа |
± 0,075; ± 0,1; ± 0,15; ± 0,25; ± 0,5 |
|
ТП-ДДП |
от - 3 МПа до 3 МПа |
± 0,075; ± 0,1; ± 0,15; ± 0,25; ± 0,5 |
|
ТП-ДИМ |
от - 0,1 МПа до 100 МПа |
± 0,5; ± 1,0 |
|
ТП-ДИС |
от - 0,1 МПа до 100 МПа |
± 0,5; ± 1,0 |
|
Примечания:
| ||
Таблица 3 - Метрологические характеристики датчиков в рабочих условиях эксплуатации
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой дополнительной 1) приведённой к диапазону измерений погрешности измерений давления от изменения температуры окружающей среды на каждые 10 °С для датчиков класса стандарт и малогабаритные, %:
|
± 0,35 ± 0,05 |
|
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности измерений давления от изменения температуры окружающей среды на каждые 10 °С для датчиков класса премиум 2), %: - при температуре окружающего воздуха от - 60 °C до - 20 °С |
± 0,05 |
|
- при температуре окружающего воздуха от + 50 °С до + 75 °С |
± 0,05 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления датчиков с унифицированным токовым выходным сигналом, вызванной плавным изменением напряжения питания от 12 В до 42 В, на каждый 1 В от номинального значения напряжения питания, % |
± 0,005 |
|
Примечания
| |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Потребляемая мощность, В^А, не более |
0,6 |
|
Нормальные условия:
|
от + 15 до + 25 от 30 до 80 от 84,0 до 106,7 24 |
|
Рабочие условия эксплуатации1):
|
от - 60 до + 75 от - 40 до + 60 от 30 до 80 от 84,0 до 106,7 от 12 до 42 |
|
Масса кг, не более 2)
|
0,5 2,0 3,3 1,4 |
|
Габаритные размеры (длина х ширина х высота), мм, не более 3)
|
129х27 151х113х113 181х113х113 140х97х97 |
|
Максимальное давление |
1,25- ВПИ 4) |
|
Выходные сигналы:
|
от 4 до 20 HART, MODBUS, LoraWAN, Ethernet APL, Колибри, Wireless HART |
|
Маркировка взрывозащиты |
1Ex db IIC T4 Gb X 0Ex ia IIC T4 Ga X 1Ex db ia IIC T4 Gb X Ex tb IIIC T100°C Db X |
|
Примечания:
| |
Таблица 5 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
180000 |
|
Средний срок службы, лет |
25 |
наносится на маркировочной табличке, установленной сверху корпуса электронного блока или методом гравировки на корпус датчиков.
Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, экз. |
|
Датчик давления |
ТП- |
1 |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Примечание — Руководство по эксплуатации предоставляется по требованию заказчика. | ||
приведены в разделе 3 «Использование по назначению» документа «Датчики давления ТП. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22520-85 Датчики давления, разряжения и разности давлений с электрическим аналоговым выходными сигналами ГСП. Общие технические условия
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’М •IO7 Па»
ТУ-26.51.52.130-012-34925956-2024 «Датчики давления ТП. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «Тюмень Прибор»
(ООО «Тюмень Прибор»)
ИНН 7203123762
Юридический адрес: 625504, Тюменская обл., м.р-н Тюменский,
с.п. поселок Боровский, рп Боровский, п/р Южный, стр. 5
ИзготовительОбщество с ограниченной ответственностью «Тюмень Прибор»
(ООО «Тюмень Прибор»)
ИНН 7203123762
Адрес: 625504, Тюменская обл., м.р-н Тюменский, с.п. поселок Боровский, рп Боровский, п/р Южный, стр. 5
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе»
(ФБУ «Тюменский ЦСМ»)
Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
Web-сайт: httpsV/тцсм.рф
E-mail: info@csm72.ru
Уникальный номер записи в реестре аккредитованных лиц RA.RU.311495
