Лист № 1
Регистрационный № 81541-21 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Твердомеры Роквелла-Бринелля Durajet 10 G5 Назначение средства измеренийТвердомеры Роквелла-Бринелля Durajet 10 G5 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ 9012-59.
Описание средства измеренийПринцип действия твердомеров основан:
-
- для шкал Роквелла и Супер-Роквелла: на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
-
- для шкал Бринелля: на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры состоят из устройства приложения нагрузки и измерения, а также сенсорной панели управления.
Станина твердомеров представляет собой жесткую литую конструкцию, в которой расположены электронные компоненты прибора и узлы привода. Измерения проводятся в автоматическом режиме при помощи моторизованного вертикального перемещения испытательного модуля. Сенсорная панель служит для управления и программирования процесса измерения.
Общий вид твердомеров с указанием места нанесения знака утверждения типа и серийного номера приведён на рисунке 1.

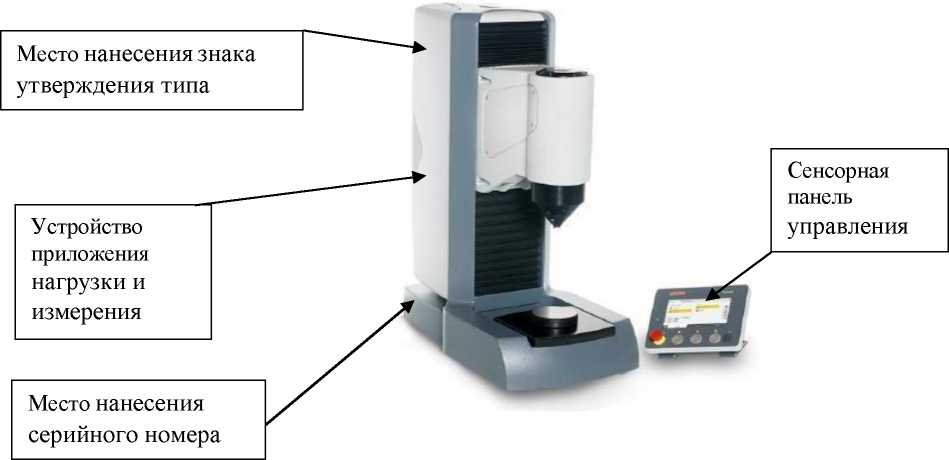

Рисунок 1 - Общий вид твердомеров с указанием места нанесения знака утверждения типа и серийного номера
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на твердомер не предусмотрено.
Серийный номер, состоящий из цифр и букв латинского алфавита, наносится на маркировочную табличку, выполненную типографским способом, на заднюю панель корпуса твердомера. Формат нанесения серийного номера буквенно-цифровой.
Программное обеспечениеПрограммное обеспечение (ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
еcos Workflow DuraJet Edition |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.10.00 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Испытательные нагрузки по шкалам Роквелла и Супер-Роквелла, а также пределы допускаемого относительного отклонения испытательных нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла и
Супер-Роквелла
|
Шкала твердости |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % | ||
|
предварительная |
основная |
предварительная |
основная | |
|
Шкала Роквелла | ||||
|
HRA, HRF(W), HRH(W) |
98,07 |
588,4 |
±2,0 |
±0,5 |
|
HRB(W), HRE(W), HRD |
980,7 | |||
|
HRC, HRG(W), HRK(W) |
1471 | |||
|
Шкала Супер-Роквелла | ||||
|
HR15N, HR15T(W) |
29,42 |
147,1 |
±2,0 |
±0,66 |
|
HR30N, HR30T(W) |
294,2 | |||
|
HR45N, HR45T(W) |
441,3 | |||
Пределы допускаемой абсолютной погрешности и размах показаний твердомеров по шкалам Роквелла приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров по шкалам Роквелла
|
Шкала Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости, не более |
|
HRA |
от 20 HRA до 75 HRA включ. св. 75 HRA до 95 HRA включ. |
±2,0 111<А ±1,2 111<А |
0,8 |
|
HRB(W) |
от 20 HRB(W) до 80 HRB(W) * от 80 HRB(W) до 100 HRB(W) включ. |
±3,0 HRB(W) ±2,0 HRb(w) |
1,2 |
|
HRC |
от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ. |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
0,8 |
|
HRD |
от 40 HRD до 70 HRD включ. св. 70 HRD до 77 HRD включ. |
±2,0 HRD ±1,5 HRD |
0,8 |
|
HRE(W) |
от 70 HRE(W) до 90 HRE(W) включ. св. 90 HRE(W) до 100 HRE(W) включ. |
±2,5 HRE(W) ±2,0 HRe(w) |
1,2 |
|
HRF(W) |
от 60 HRF(W) до 90 HRF(W) включ. св. 90 HRF(W) до 100 HRF(W) включ. |
±3,0 HRF(W) ±2,0 HRf(w) |
1,2 |
|
HRG(W) |
от 30 HRG(W) до 50 HRG(W) включ. св. 50 HRG(W) до 75 HRG(W) включ. св. 75 HRG(W) до 94 HRG(W) включ. |
±6,0 HRG(W) ±4,5 HRG(W) ±3,0 hrg(w) |
1,2 |
|
HRH(W) |
от 80 HRH(W) до 100 HRH(W) включ. |
±2,0 HRH(W) |
1,2 |
|
Шкала Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости, не более |
|
HRK(W) |
от 40 HRK(W) до 60 HRK(W) включ. св. 60 HRK(W) до 80 HRK(W) включ. св. 80 HRK(W) до 100 HRK(W) включ. |
±4,0 HRK(W) ±3,0 HRK(W) ±2,0 HRK(W) |
1,2 |
|
П р и м е ч а н и я:
| |||
Пределы допускаемой абсолютной погрешности и размах показаний твердомеров по шкалам Супер-Роквелла приведены в таблице 4.
|
Таблица 4 - М |
етрологические характеристики твердомеров по шкалам Супер-Роквелла | ||
|
Шкала Супер-Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости, не более |
|
HR15N |
от 70 HR15N до 90 HR15N * |
±2,0 HR15N |
1,2 |
|
от 90 HR15N до 94 HR15N включ. |
±1,0 HR15N |
1,0 | |
|
HR30N |
от 40 HR30N до 76 HR30N * |
±2,0 HR30N |
1,2 |
|
от 76 HR30N до 86 HR30N включ. |
±1,0 HR30N |
1,0 | |
|
HR45N |
от 20 HR45N до 78 HR45N включ. |
±2,0 HR45N |
1,2 |
|
HR15T(W) |
от 62 HR15T(W) до 93 HR15T(W) включ. |
±3,0 HR15T(W) |
2,4 |
|
HR30T(W) |
от 15 HR30T(W) до 70 HR30T(W) включ. |
±3,0 HR30T(W) |
2,4 |
|
св 70 HR30t(w) до 82 HR30T(W) включ. |
±2,0 HR30t(w) |
2,0 | |
|
HR45T(W) |
от 10 HR45T(W) до 72 HR45T(W) включ. |
±3,0 HR45T(W) |
2,4 |
|
П р и м е ч а н и я: 1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон | |||
|
2 Метрологические характеристики действительны для 5 измерений | |||
Испытательные нагрузки по шкалам Бринелля, пределы допускаемого относительного отклонения испытательных нагрузок и диапазоны измерений твердости приведены в таблице 5.
Таблица 5 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
|
Шкала Бринелля |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
Диапазон измерений твердости, HBW |
|
HB (HBW) 1/10 |
98,07 |
±1 |
от 32 до 218 |
|
HB 1/30 |
294 |
от 95 до 450 | |
|
HBW 1/30 |
от 95 до 650 | ||
|
HB(HBW) 2,5/62,5 |
613 |
от 32 до 218 | |
|
HB 2,5/187,5 |
1839 |
от 95 до 450 | |
|
HBW 2,5/187,5 |
от 95 до 650 | ||
|
HB(HBW) 5/250 |
2452 |
от 32 до 218 |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Бринелля приведены в таблице 6.
Таблица 6 - Метрологические характеристики твердомеров по шкалам Бринелля
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости, HB (HBW) | ||||
|
от 32 до 54 включ. |
св. 54 до 108 включ. |
св. 108 до 163 включ. |
св. 163 до 218 включ.. |
св. 218 до 272 включ | |
|
Предел |
допускае твердоме |
мой абсолю гров, HB (H |
тной погре [BW), (±) |
шности | |
|
HB (HBW) 1/10; HB(HBW) 2,5/62,5; HB(HBW) 5/250 |
1,6 |
3,2 |
4,9 |
6,5 |
8,2 |
|
HB (HBW) 1/30; HB(HBW) 2,5/187,5 |
- |
3,2 |
4,9 |
6,5 |
8,2 |
|
св. 272 до 326 включ. |
св. 326 до 380 включ. |
св. 380 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
|
HB 1/30; HB 2,5/187,5 |
9,8 |
11,4 |
13,5 |
- |
- |
|
HBW 1/30; HBW 2,5/187,5 |
9,8 |
11,4 |
13,5 |
16,5 |
19,5 |
П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений
Таблица 7 - Основные технические характеристики твердомеров
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия эксплуатации | |
|
- температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электропитания | |
|
- напряжение переменного тока частотой 50 Гц, В |
от 207 до 253 |
|
Габаритные размеры, мм, не более длина |
565 |
|
ширина |
300 |
|
высота |
740 |
|
Масса, кг, не более |
110 |
наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность средства измеренийТаблица 8 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество |
|
Твердомер Роквелла-Бринелля |
Durajet 10 G5 |
1 шт. |
|
Микроскоп |
NMI |
1 шт. |
|
Принадлежности |
- |
1 шт. |
|
Руководство по эксплуатации |
Durajet 10 G5 - 01 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в главе 4 документа Durajet 10 G5 - 01 РЭ «Твердомеры Роквелла-Бринелля Durajet 10 G5. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 23677-79 Твердомеры для металлов. Общие технические требования
ГОСТ 9013-59 Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С
ГОСТ 22975-78 Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)
Государственная поверочная схема для средств измерения твердости по шкалам Роквелла и Супер-Роквелла, приказ Росстандарта № 3462 от 30.12.2019
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю
Техническая документация фирмы-изготовителя
ПравообладательФирма «EMCO-TEST Prufmaschinen GmbH», Австрия
Адрес: А-5431, Kuchl, Brennhoflehen-Kellau 174
Телефон (факс): + 43 6244 20 438.
E-mail: office@emcotest.com
ИзготовительФирма «EMCO-TEST Prufmaschinen GmbH», Австрия
Адрес: А-5431, Kuchl, Brennhoflehen-Kellau 174
Телефон (факс): + 43 6244 20 438.
E-mail: office@emcotest.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон/факс: +7(495)526-63-00
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
П Р И К А З
20 марта 2026 г.
526
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Продлить срок действия утвержденного типа средства измерений, указанного в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока его действия.
-
2. Внести изменения в сведения об утвержденном типе средства измерений в части продления срока действия утвержденного типа средства измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
f \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р. Лазаренко
Сертификат: 316B076EA979CDFD7618B7011C5621C3
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 13.01.2026 до 08.04.2027
\__________________-__________________/
Р Е Е к приказу Федерального агентства по техническому регулировани
и метрологии
20 марта \г 526
от «___» ________2026 г. №_____
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части срока действия утвержденного типа средств измерений причина внесения изменений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Твердомеры Роквелла-Бринелля |
Durajet 10 G5 |
81541-21 |
Фирма "EMCO-TEST Prufmaschinen GmbH", Австрия |
20.04.2031 |
