Государственная поверочная схема для средств измерений переменного электрического напряжения промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ _{Приложение А}

I_________________________________лх

ВТОРИЧНЫЙ ЭТАЛОН и_ном = 1...500 кВ,частотные составляющие от 0,3 До 50 поряДка,

f = 15...2500 Гц, Ки=1...100000 So < 9,0^10^-4;Qo < 5,0^10^-3;

ua < 9,0^10^-4; ив < 2,510^-3; Uo.os < 5,5^10^-3;

П0 < 510^-4

ЭТАЛОН СРАВНЕНИЯ ином = 1...100 кВ,

частотные составляющие от 0,3 До 50 поряДка, f = 15...2500 Гц So < 9,0^10⁴; Qo< 4,610^-3;

ua < 9,0d0^-4; ив < 2,510^-3; Uo.os < 5,510^-3;

по < 2,5 •Ю⁴

ПОСРЕДСТВЕННОЕ

СЛИЧЕНИЕ

СРЕДСТВА ИЗМЕРЕНИЙ КОЭФФИЦИЕНТА МАСШТАБНОГО ПРЕОБРАЗОВАНИЯ ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА ПРОМЫШЛЕННОЙ ЧАСТОТЫ В ДИАПАЗОНЕ ОТ 0,1/^3 ДО 750/тЙ

Приложение А к приказу от 07.08.2023 № 1554

СЛИЧЕНИЕ ПРИ ПОМОЩИ _ КОМПАРАТОРА у

НЕПОСРЕДСТВЕННОЕ

'     СЛИЧЕНИЕ     ’

МАСШТАБНЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРЕОБРАЗОВАТЕЛИ ВЫСОКОГО НАПРЯЖЕНИЯ

и„ом = 1...500 кВ, Ки = 1...100000,

частотные составляющие от 0,3 До 50 поряДка, f = 15...2500 Гц

Л0 = <2,0 %

§0 = < 2,0 %

П0 < 0,5 Dod) %

о

МЕТОД КОСВЕННЫХ

ИЗМЕРЕНИЙ

МЕТОД ПРЯМЫХ ИЗМЕРЕНИЙ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

20 марта 2026 г.                                                                                530

и композитного напря ения в диапазоне от 1 до 500 кВ с частотными составля ими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц¹, согласно приложению к настоящему приказу.

• 2. Установить, что:

ГПС применяется для Государственного первичного специального эталона единицы электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц (ГЭТ 191-2019), прослеживаемых к нему эталонов и средств измерений и вводится в действие с 30 марта 2026 г.;

эталон , аттестованные на соответствие требованиям Государственной поверочной схемы для средств измерений электрического напря ения переменного тока промы ленной частоты и композитного напря ения в диапазоне от 1 до 500 кВ со спектральными составля ими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц, утвер денной приказом Федерального агентства по техническому регулированию и метрологии от 24 февраля 2025 г. № 359 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»², или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталон , аттестованные на соответствие требованиям риказа 359, соответству ие по своим метрологическим характеристикам указанному разряду ГС, подле ат периодической аттестации на соответствие ГС не позднее срока окончания действия свидетельства об аттестации, в документ на эталон вносятся соответству ие изменения;

эталоны, аттестованные на соответствие требованиям Приказа № 359, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по Приказу № 359 или локальным поверочным схемам, или об изменении ГС для эталонов, не требующих переутверждения, передается держателем эталона в едеральный информационн й фонд по обеспечени единства измерений³ после даты окончания срока действия свидетельства об аттестации.

• 3. едеральному б д етному учре дени « аучно-исследовательский центр прикладной метрологии - Ростест» внести сведения о ГПС в Федеральный фонд.

• 4. Управлению метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети «Интернет».

• 5. Признать утратившим силу с 30 марта 2026 г.:

приказ Федерального агентства по техническому регулированию и метрологии от 24 февраля 2025 г. № 359 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\___________________-___________________/

¹

далее - ГПС.

²

далее - Приказ № 359.

³

далее - Федеральный фонд.

ТВЕР Е приказом Федерального агентства по техническому регулированию

и метрологии

от «²⁰ »   ^маР^та    2026 г. №   ⁵³⁰

Г Д Р ТВЕ ВЕР Е

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПЕРЕМЕННОГО ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ ПРОМЫШЛЕННОЙ ЧАСТОТЫ И КОМПОЗИТНОГО НАПРЯЖЕНИЯ

В ДИАПАЗОНЕ ОТ 1 ДО 500 кВ С ЧАСТОТНЫМИ СОСТАВЛЯЮЩИМИ ОТ 0,3 ДО 50 ПОРЯДКА, В ДИАПАЗОНЕ ЧАСТОТ ОТ 15 ДО 2500 Гц

Настоящая Государственная поверочная схема (далее - ГПС) распространяется на средства измерений переменного электрического напряжения промышленной частоты (50 Гц) и композитного напряжения (сигнал электрического напряжения, включающий в себя основную частоту и наложенные на него частотные составляющие) в диапазоне от 1 до 500 кВ с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц, и устанавливает порядок передачи единицы переменного электрического напряжения (вольт, В) промышленной частоты, композитного напряжения в диапазоне от 1 до 500 кВ с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц от государственного первичного специального эталона средствам измерений при помои вторичных эталонов и рабочих эталонов с указанием показателей точности и методов передачи единицы величины.

данной Государственной поверочной схеме использу тся как амплитудные, так и среднеквадратические значения напряжения, связанные между собой через коэффициент ^2, при условии, что суммарный коэффициент гармонических составляющих напряжения не превышает 5 % в сети питания при воспроизведении и передаче единицы.

Соотношение погрешностей при поверке между вышестоящим эталоном и поверяемым эталоном или средством измерений должно быть не более 1/2 с учетом погрешности, вносимой методом передачи. Допускается проводить поверку рабочих эталонов и средств измерений при помощи эталонов более высокой точности, чем предусмотрено в текстовой и графической частях настоя ей поверочной схемы.

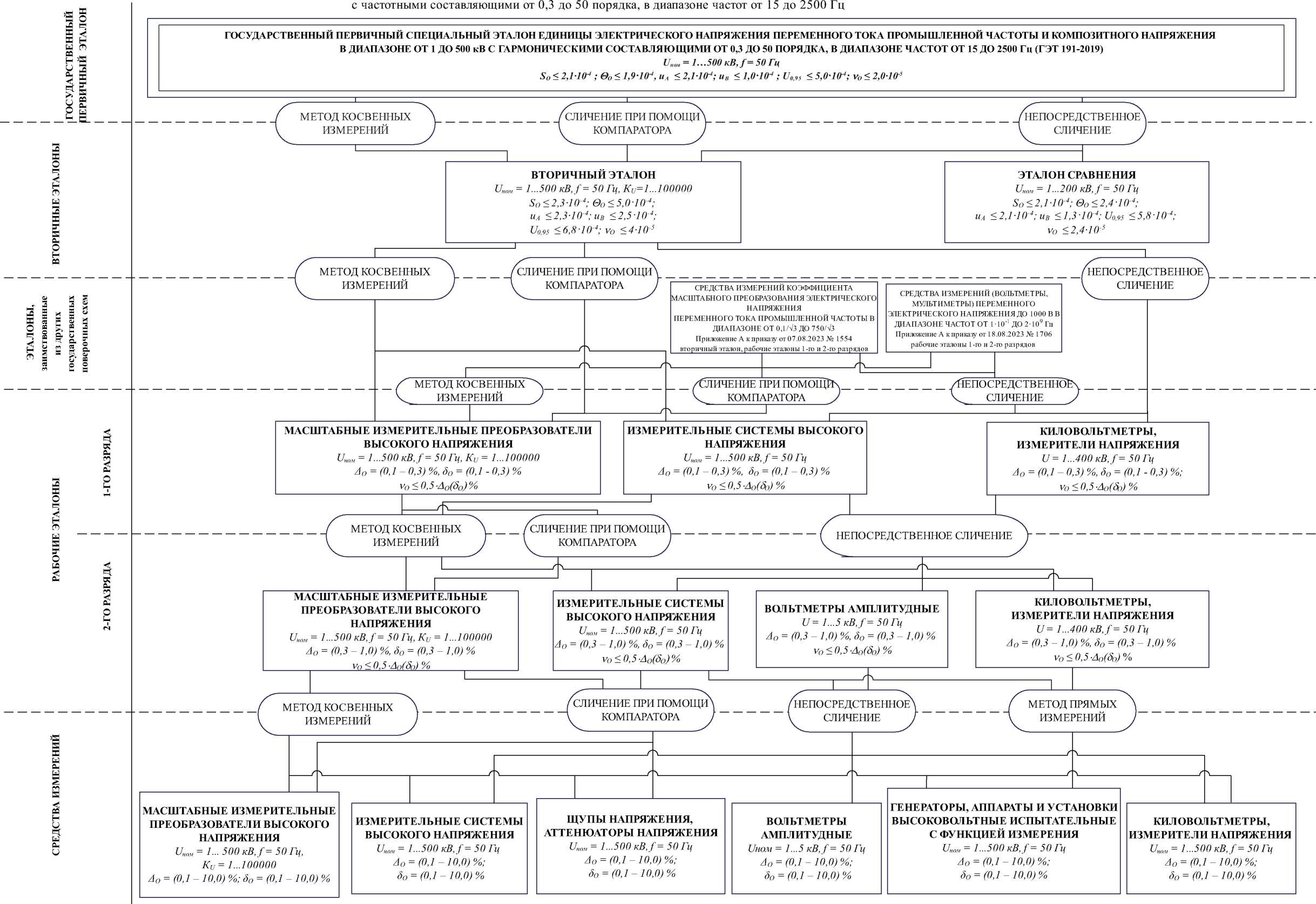

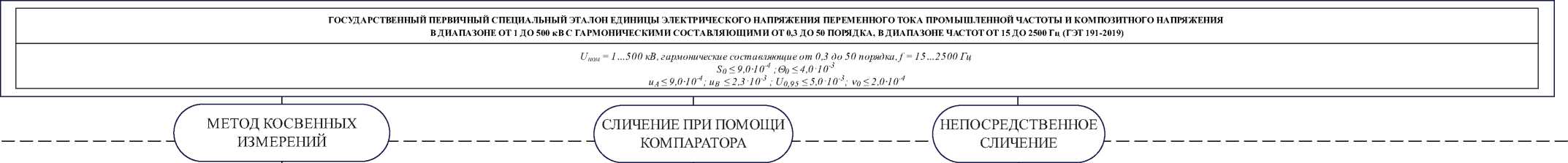

Графическая часть государственной поверочной схемы для средств измерений переменного электрического напря ения промы ленной частоты представлена в рило ении , средств измерений композитного напря ения в диапазоне от 1 до 500 кВ с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц представлена в Приложении Б.

В ГПС применены следующие термины с соответствующими определениями:

• 2.1 электрическое напря ение: Скалярная физическая величина, характеризующая электрическое поле;

• 2.2 основная частота: Частота n-й составляющей, полученная путём преобразования урье функции времени, относительно которой рассматрива тся все частоты спектра напря ения (Г Т Р 54130);

• 2.3 про    ленная частота: Частота, на которой производится

электроэнергия в электроэнергетической системе как централизованно источнике. В данной Г про ленная частота соответствует основной частоте 50 Гц;

2.4 ко позитное напря ение: Периодический сигнал электрического напряжения, совмещающий в себе напряжение основной частоты и наложенный на него сигнал или сигналы частотной составляющей;

2.5 частотная составля   ая периодического напря ения:

инусоидальная составля ая  периодического напря ения при

представлении её частотн спектро (Г Т Р 54130);

2.6 коэ ициент ас табного преобразования напря ения: Отно ение первичного напря ения ко вторично у напря ени ас табного измерительного преобразователя в сокого напря ения (ГОСТ Р 54130).

• 3.1 Государственный первичный специальный эталон (далее - ГПСЭ) состоит из комплекса следующих средств измерений:

блок высоковольтный преобразовательный;

блок уравновешивания токов;

блок опорного напряжения;

блок плеча низкого напряжения;

делители напряжения;

высоковольтная резистивная часть;

генератор гармонических сигналов напряжения; измеритель гармонических сигналов напря ения; система мониторинга условий вне ней среды.

• 3.2 иапазон значений переменного электрического напря ения, в котором воспроизводится единица величины, составляет:

пром ленной частот и композитного напря ения от 1 до 500 к ;

частотные      составляющие      периодического      напряжения

от 0,3 до 50 порядка;

переменное электрическое напряжение от 0,05 до 16500 В в диапазоне частот от 15 до 2500 Гц.

• 3.3 Государственный первичный специальный эталон обеспечивает воспроизведение единицы переменного электрического напряжения промышленной частоты, композитного напряжения в диапазоне от 1 до 500 кВ с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц с показателями точности при 10 независимых измерениях, указанными в таблице 1.

Таблица 1 Показатели точности ГПСЭ

где: S_O - среднее квадратическое отклонение результата измерений;

0_О - неисключённая систематическая погрешность;

и_А - относительная стандартная неопределенность, оцениваемая по типу А; и_В - относительная стандартная неопределенность, оцениваемая по типу В; U₀,₉₅ - относительная расширенная неопределенность.

• 3.4 Нестабильность V_O эталона за год составляет:

в части воспроизведения, хранения и передачи единиц переменного электрического напряжения промышленной частоты - не более 2,040^-5;

в части воспроизведения, хранения и передачи единицы композитного напряжения с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц - не более 2,040^-4.

• 3.5 ГПСЭ применяют для передачи единицы переменного электрического напряжения промышленной частоты, композитного напряжения в диапазоне от 1 до 500 кВ с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц вторичным эталонам, рабочим эталонам 1-го и 2-го разряда и средствам измерений непосредственн м сличением, сличением при помои компаратора и методом косвенных измерений.

• 4.1 В качестве вторичных эталонов единицы переменного электрического напряжения промышленной частоты, композитного напряжения в диапазоне от 1 до 500 кВ с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц применя т эталон сравнения, измерительные системы высокого переменного электрического напря ения и мас табные измерительные преобразователи высокого переменного электрического напряжения с коэффициентом масштабного преобразования К_и от 1 до 100000.

• 4.2   качестве эталона сравнения применя т следу ий комплекс средств измерений:

транспортируемый преобразователь высокого переменного электрического напря ения с диапазоном рабочего напря ения от 1 до 200 к ;

цифровой вольтметр;

транспортируемый преобразователь высокого переменного электрического напряжения с диапазоном рабочего напряжения от 1 до 100 кВ;

измеритель гармонических составляющих напряжения;

персональный компьютер.

• 4.2.1 Эталон сравнения имеет следующие показатели точности:

среднее квадратическое отклонение S_O  единицы переменного

электрического напряжения промышленной частоты не превышает 2,Г10^-4 при 10-ти независимых измерениях;

относительная стандартная неопределенность, оцениваемая по типу

• A, и_А, не превышает 2,Г10^-4;

неискл чённая систематическая погре ность O единицы переменного электрического напряжения промышленной частота не превышает 2,440^-4;

относительная стандартная неопределенность, оцениваемая по типу

• B, и_В, не превышает 1,340^-4;

относительная расширенная неопределенность 0,95 не превышает 5,8 х10^-4, при доверительной вероятности Р=0,95;

нестабильность V_O эталона при проведении сличений не превышает 2,440^-5;

среднее квадратическое отклонение SO единицы композитного напря ения с частотными составля ими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц не превышает 9,040^-4 при 10-ти независимых измерениях;

относительная стандартная неопределенность, оцениваемая по типу

• A, и_А, не превышает 9,040^-4;

неисключённая систематическая погрешность O единицы композитного напряжения с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц не превышает 4,640^-3;

относительная стандартная неопределенность, оцениваемая по типу

• B, и_В, не превышает 2,540^-3;

относительная расширенная неопределенность _0,95 не превышает 5,5х10^-3, при доверительной вероятности Р=0,95;

нестабильность V_O эталона при проведении сличений не превышает 2,540^-4.

• 4.2.2 талон сравнения использу т в качестве транспортируемой эталонной установки для проведения сличений с эталонами национальных метрологических институтов.

4.3 Вторичные эталоны единицы переменного электрического напряжения промышленной частоты, композитного напряжения в диапазоне от 1 до 500 кВ с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц хранят, воспроизводят и передают данную единицу со следующими метрологическими характеристиками:

среднее квадратическое отклонение SO вторичн х эталонов единицы переменного электрического напря ения пром ленной частот не дол но превышать 2,340^-4 при 10-ти независимых измерениях;

относительная стандартная неопределенность, оцениваемая по типу

• A, и_А, не превышает 2,340^-4;

неисключённая систематическая погрешность O при передаче единицы переменного электрического напряжения промышленной частоты не превышает 5,040^-4;

относительная стандартная неопределенность, оцениваемая по типу

• B, и_В, не превышает 2,540^-4;

относительная рас иренная неопределенность 0,95 не превы ает 6,8 х10^-4, при доверительной вероятности Р=0,95;

нестабильность V_O вторичных эталонов единиц переменного электрического напряжения промышленной частоты и коэффициента масштабного преобразования за год составляет не более 4,040^-5;

среднее квадратическое отклонение SO единицы композитного напряжения с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц, не должно превышать 9,040^-4 при 10-ти независимых измерениях;

относительная стандартная неопределенность, оцениваемая по типу

• A, и_А, не должна превышать 9,040^-4;

неискл чённая систематическая погре ность O при передаче единицы композитного напря ения с частотн ми составля ими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц не превышает 5,040^-3;

относительная стандартная неопределенность, оцениваемая по типу

• B, и_В, не превышает 2,540^-3;

относительная расширенная неопределенность 0,95 не превышает 5,5х10^-3, при доверительной вероятности Р=0,95;

нестабильность v_O вторичных эталонов единиц композитного напряжения с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц и коэффициента масштабного преобразования за год не более 5,040^-4.

Вторичные эталоны применяют для поверки рабочих эталонов 1-го и 2-го разряда и средств измерений непосредственным сличением, методом косвенных измерений и сличением при помои компаратора.

Эталон , заимствованн е из других государственн х поверочн х схем, применяют для передачи единицы коэффициента масштабного преобразования в диапазоне от 0,1 до 100000 масштабным измерительным преобразователям высокого напряжения, измерительным системам высокого напряжения, киловольтметрам, генераторам, аппаратам и установкам высоковольтным

испытательн м с функцией измерения, вольтметрам амплитудным сличением при помои компаратора, методом косвенн х измерений и непосредственн м сличением, и   единицы переменного   электрического   напряжения

до 1000 В вольтметрам и мультиметрам в режиме измерения переменного электрического   напряжения сличением   при помощи   компаратора

и непосредственным сличением.

Вторичный эталон, рабочие эталоны 1-го и 2-го разрядов по Государственной поверочной схеме для средств измерений коэффициента масштабного преобразования электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 (приказ Росстандарта от 07.08.2023 № 1554).

Рабочие эталоны 1-го и 2-го разрядов (вольтметры, мультиметры) по Государственной поверочной схеме для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 240⁹ Гц (приказ Росстандарта от 18.08.2023 № 1706).

Требования к эталонам, заимствованным из других государственных поверочных схем устанавливаются в методиках поверки, а совокупная погрешность измерительной системы, состоящей из эталонов, заимствованных из других государственных поверочных схем должна соответствовать требованиям, установленным в разделе 1 настоящего документа и быть согласованной с вышестоящими эталонами.

• 6.1 Рабочие эталоны 1-го разряда

  • 6.1.1 В качестве рабочих эталонов 1-го разряда использу т мас табные измерительн е преобразователи в сокого напря ения с коэффициентом масштабного преобразования К_и от 1 до 100000, измерительные системы высокого напряжения, киловольтметры и измерители напряжения.

  • 6.1.2 Доверительные границы относительных погрешностей д₀ рабочих эталонов 1-го разряда, при доверительной вероятности Р = 0,95 или пределы допускаемой относительной погрешности Л_о составляют:

в части переменного электрического напряжения промышленной частоты от ± 0,1 до ±0,3 %;

в части композитного напряжения с частотными составляющими от 0,3 до 50 порядка, частоты от 15 до 2500 Гц не превы а т ± 2  .

• 6.1.3 Нестабильность v_O рабочих эталонов 1-го разряда единиц переменного электрического напря ения промы ленной частоты, композитного напря ения с частотн ми составля ими от 0,3 до 50 порядка, частотой от 15 до 2500 Гц и коэффициента мас табного преобразования за год составляет не более 0.5-<)_O(.\_O) %¹.

• 6.1.4 Рабочие эталоны 1-го разряда применя т для поверки рабочих эталонов 2-го разряда и средств измерений непосредственн м сличением, методом косвенных измерений, методом прямых измерений и сличением при помощи компаратора.

6.2 Рабочие эталоны 2-го разряда

• 6.2.1 В качестве рабочих эталонов 2-го разряда используют масштабные измерительные преобразователи высокого напряжения с коэффициентом масштабного преобразования К_и от 1 до 100000, измерительные системы высокого напряжения, киловольтметры, измерители напряжения и вольтметры амплитудные.

• 6.2.2 Доверительные границы относительных погрешностей 3₀ рабочих

эталонов 2-го разряда, при доверительной вероятности Р = 0,95 или пределы допускаемой относительной погрешности Л_о составляют в части переменного электрического напря ения промы ленной частоты от ± 0,3 до ±1,0  .

• 6.2.3 Нестабильность v_O рабочих эталонов 2-го разряда единицы переменного электрического напряжения промышленной частоты за год составляет не более 0.5-<)_O(.\_O) %².

• 6.2.4 Рабочие эталоны 2-го разряда применяют для поверки средств измерений непосредственным сличением, методом прямых измерений, методом косвенных измерений и сличением при помощи компаратора.

7.1 В качестве средств измерений использут измерительные системы высокого напря ения, мас табные измерительные преобразователи высокого напряжения с коэффициентом масштабного преобразования К_и от 1 до 100000, киловольтметр , измерители напря ения, вольтметры амплитудные, упы напря ения, аттен атор напря ения, генератор , аппарат и установки высоковольтные испытательные с функцией измерения, измерительные системы высокого напряжения с делителями напряжения, преобразователями электронными, электромагнитными трансформаторами напряжения и измерительные трансформаторы напряжения (в части измерения частотных составляющих).

7.2 Доверительные границы относительных погрешностей 3₀ при доверительной вероятности Р = 0,95 или предел допускаемой относительной погрешности напряжения Л_о средств измерений:

в части переменного электрического напряжения промышленной частоты и коэффициента масштабного преобразования составляют от ±0,1 до ±10,0 %;

в части композитного напряжения с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц от ±2,0 до ±30,0 %.

¹

Нестабильность определяется для рабочих эталонов 1-го разряда утвержденного типа, в случаях, если данный параметр нормируется в описании типа и аттестованн х в соответствии с поло ениями остановления Правительства РФ от 23.09.2010 № 734 и Приказа Минпромторга России от 11.02.2020 № 456.

Для рабочих эталонов 1-го разряда, представляющих собой измерительные системы высокого напряжения, для определения нестабильности используют значения характеристик погрешности измерений, определенных при проведении текущей и предыдущей поверки (аттестации).

²

Нестабильность определяется для рабочих эталонов 2-го разряда утвержденного типа, в случаях, если данный параметр нормируется в описании типа и аттестованных в соответствии с положениями Постановления Правительства РФ от 23.09.2010 № 734 и Приказа Минпромторга России от 11.02.2020 № 456.

Для рабочих эталонов 2-го разряда, представляющих собой измерительные системы высокого напряжения, киловольтметры, измерители напряжения и вольтметры амплитудные, для определения нестабильности используют значения характеристик погрешности измерений, определенных при проведении текущей и предыдущей поверки (аттестации).
