Приложение А

Государственная поверочная схема для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах

Часть 1. Для средств измерений скорости распространения продольных ультразвуковых волн в твердых средах

ТВЕР Е приказом Федерального агентства по техническому регулированию

и метрологии

от «_³ »   м_рт_    2026 г. № ⁵³³

Г Д Р ТВЕ ВЕР Е

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СКОРОСТЕЙ РАСПРОСТРАНЕНИЯ И КОЭФФИЦИЕНТА ЗАТУХАНИЯ УЛЬТРАЗВУКОВЫХ ВОЛН В ТВЁРДЫХ СРЕДАХ

астоя ая государственная поверочная схема для средств измерений скоростей распространения и коэффициента затухания ультразвуков х волн в твёрдых средах распространяется на средства измерений скоростей распространения продольных (в диапазоне от 1000 до 12000 м/с при частотах от 0,05 до 100 МГц), сдвиговых (в диапазоне от 500 до 6000 м/с при частотах от 0,5 до 10 МГц) и поверхностных (в диапазоне от 1000 до 4000 м/с при частотах от 0,1 до 50 МГц) ультразвуковых волн в твердых средах и коэффициента затухания продольных (в диапазоне от 0,2 до 2000 дБ/м при частотах от 0,2 до 100 МГц) ультразвуковых волн в твердых средах и устанавливает порядок передачи единицы скорости распространения ультразвуковых волн - метр в секунду (м/с) и единицы коэффициента затухания ультразвуковых волн - децибел на метр (дБ/м) от государственного первичного эталона единиц скоростей распространения и коэффициента затухания ультразвуков х волн в твёрд х средах (ГТ 189-2026) (далее - государственный первичный эталон) этим средствам измерений при помощи рабочих эталонов с указанием показателей точности и методов передачи единиц величин.

Допускается проводить передачу единиц величин рабочим эталонам и средствам измерений с помощью эталонов более высокой точности, чем предусмотрено настоящей государственной поверочной схемой.

При передаче единиц величин методом сличения при помощи средств сравнения в качестве средств сравнения используют меры скорости и (или) коэффициента затухания, входящие в состав эталона, применяемого при передаче единиц величины. Допускается применять другие меры, геометрические характеристики которых ( ероховатость рабочих поверхностей мер, отклонение от плоскостности и параллельности, разнотол инность мер) и их акустические характеристики удовлетворя т требованиям, установленн м для мер скорости и коэффициента затухания, входящих в состав эталона, применяемого при передаче единицы величины.

Графическая часть Государственной поверочной схемы для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах представлена в приложении А в 4 частях:

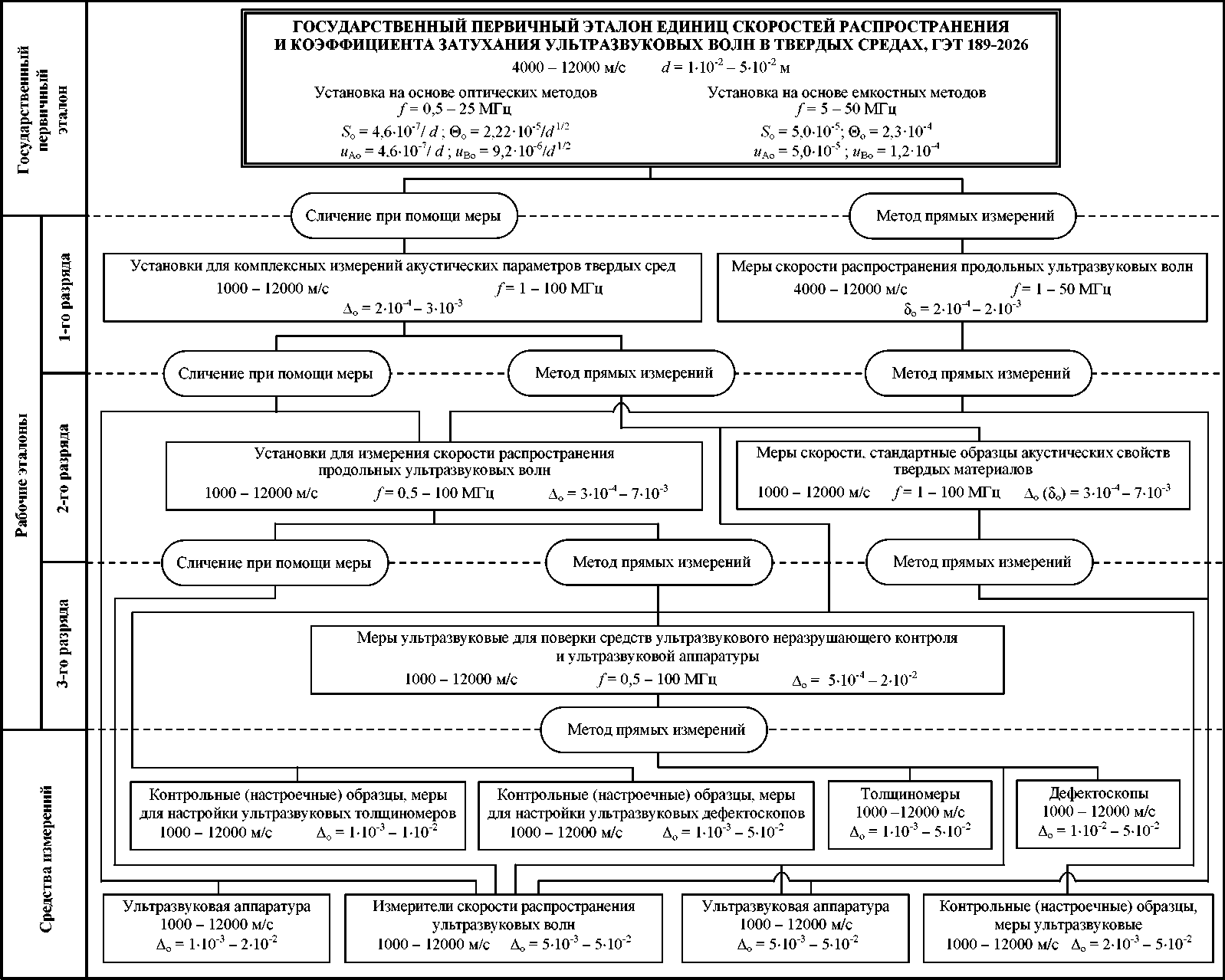

Часть 1. Для средств измерений скоростей распространения продольных ультразвуковых волн в твердых средах.

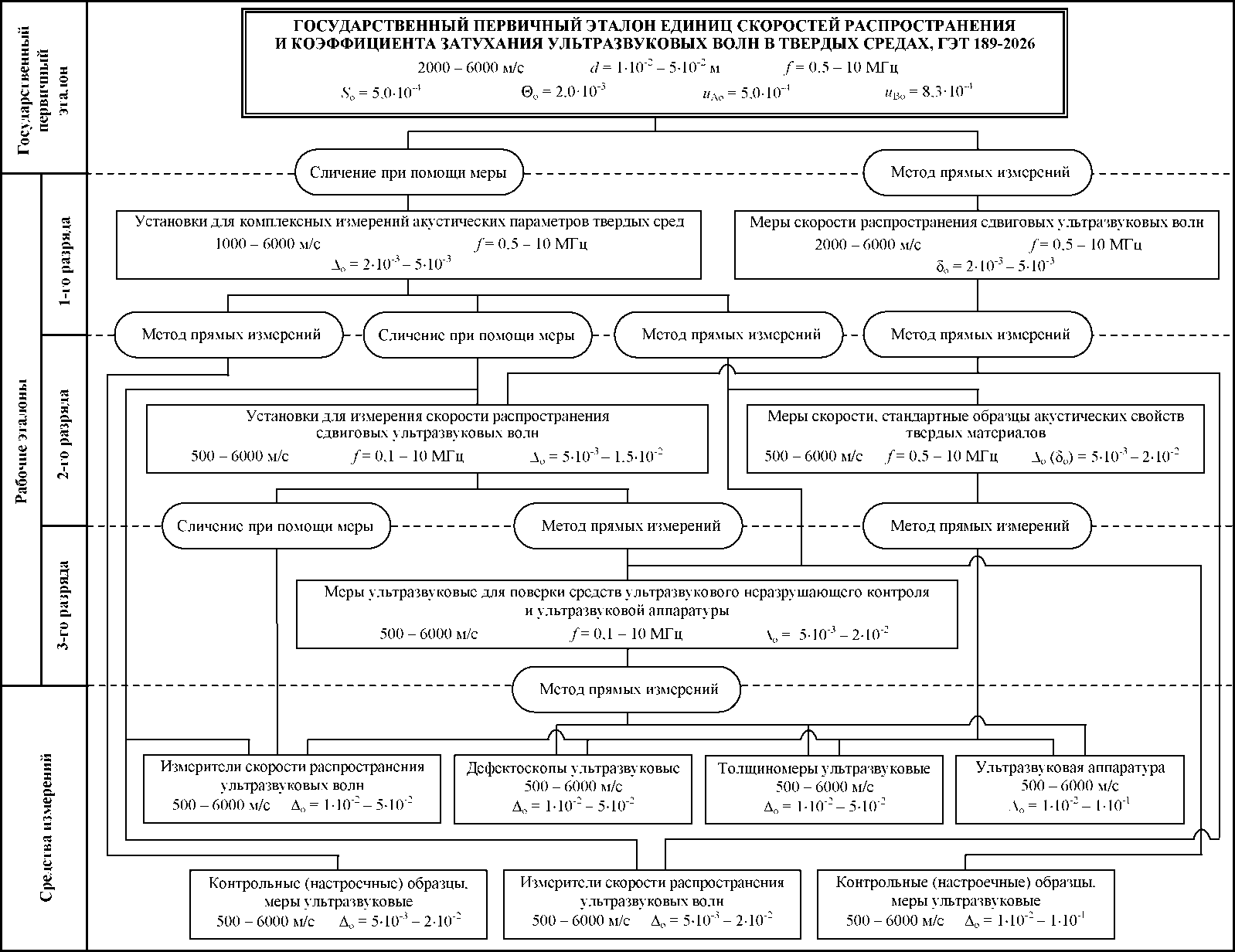

Часть 2. Для средств измерений скоростей распространения сдвиговых ультразвуков х волн в твердых средах.

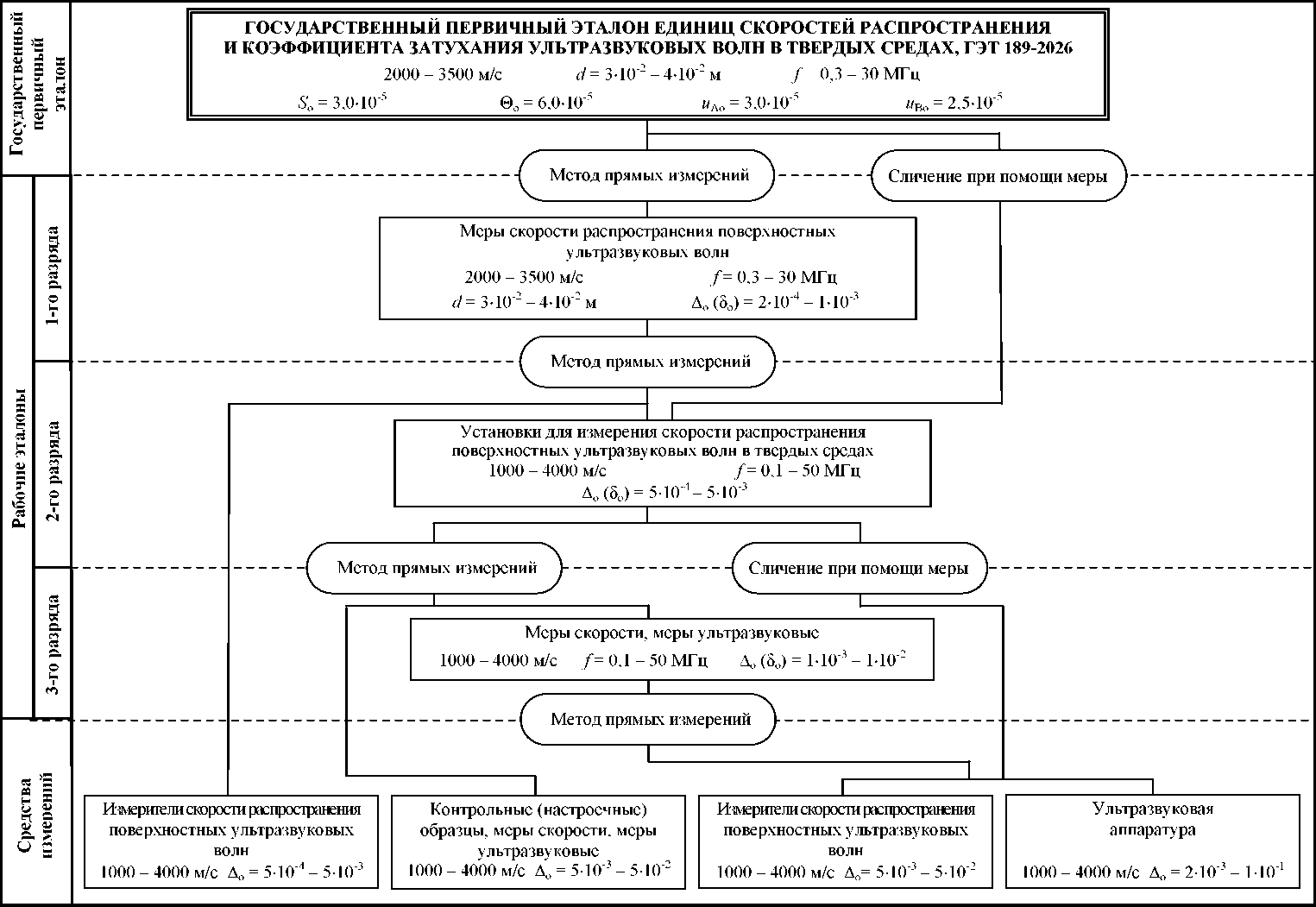

Часть 3. Для средств измерений скоростей распространения поверхностных ультразвуков х волн в твердых средах.

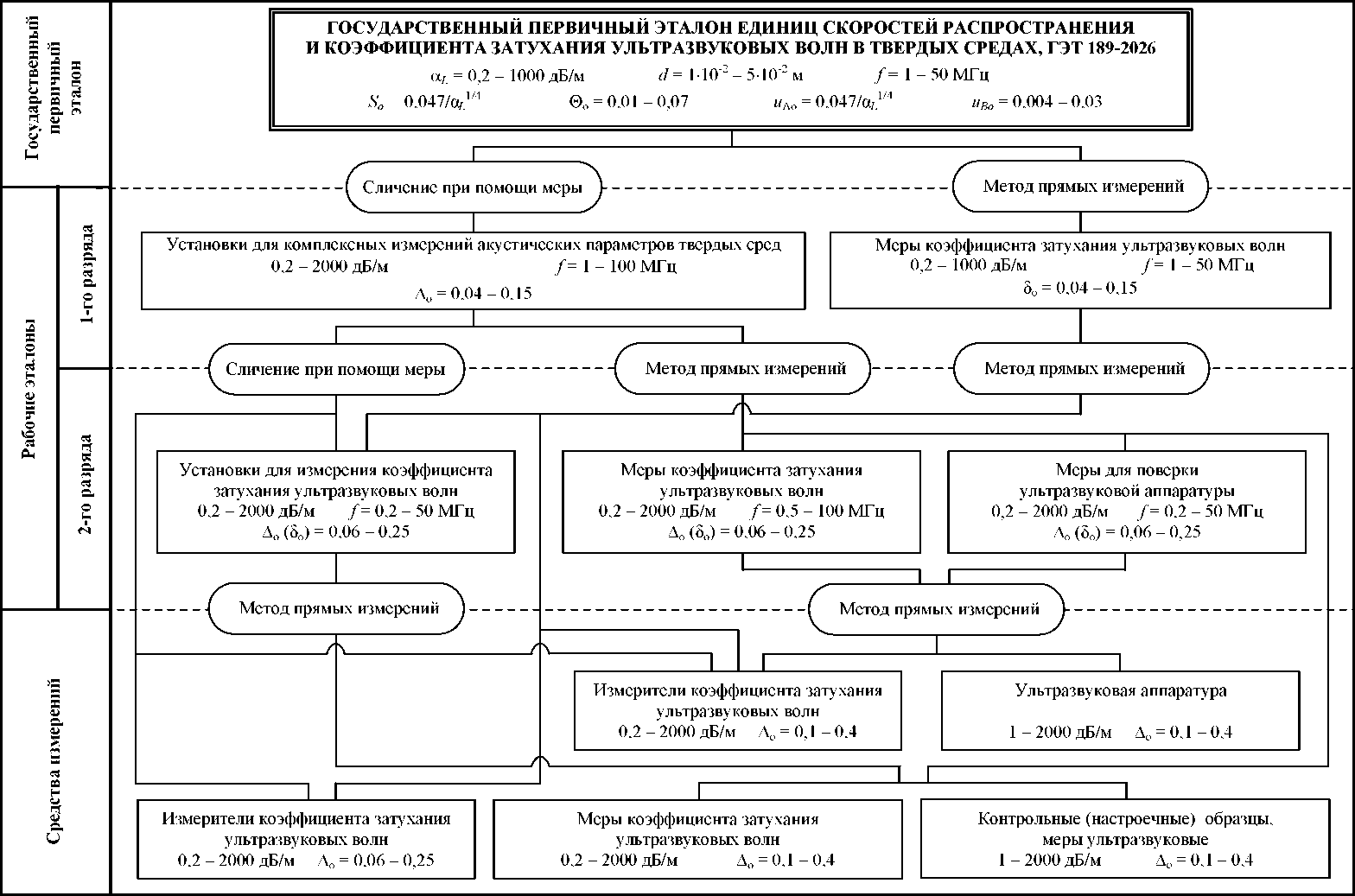

Часть 4. ля средств измерений коэффициента затухания продольн х ультразвуковых волн в твердых средах.

• 2.1 Государственн й первичн й эталон состоит из комплекса следу их технических средств:

• 1) эталонная установка ЭУ-1 для воспроизведения единиц скоростей распространения продольных и сдвиговых ультразвуковых волн в твердых средах на основе бесконтактных оптических методов генерации и приема ультразвуковых волн;

• 2) эталонная установка ЭУ-2 для воспроизведения единицы скорости распространения поверхностных ультразвуковых волн в твердых средах на основе бесконтактных оптических методов генерации и приема ультразвуковых волн;

• 3) эталонная установка Э-3 для воспроизведения единиц скорости распространения и коэффициента затухания продольных ультразвуковых волн в твердых средах на основе бесконтактных емкостных методов генерации и приема ультразвуков х волн;

• 4) комплекты эталонных мер скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах для хранения и передачи единиц величин.

• 2.2 Диапазон значений скорости распространения продольных ультразвуковых волн, в котором воспроизводится единица величины, составляет от 4000 до 12000 м/с. Диапазон частот воспроизведения единицы величины от 0,5 до 50 МГц.

Диапазон значений скорости распространения сдвиговых ультразвуковых волн, в котором воспроизводится единица величины, составляет от 2000 до 6000 м/с. иапазон частот воспроизведения единицы величины от 0,5 до 10 МГц.

иапазон значений скорости распространения поверхностных ультразвуков х волн, в котором воспроизводится единица величин , составляет от 2000 до 3500 м/с. Диапазон частот воспроизведения единицы величины от 0,3 до 30 МГц.

Диапазон значений коэффициента затухания продольных ультразвуковых волн, в котором воспроизводится единица величины, составляет от 0,2 до 1000 дБ/м. Диапазон частот воспроизведения единицы величины от 1 до 50 МГц.

• 2.3 Государственный первичный эталон обеспечивает воспроизведение единицы скорости распространения продольных ультразвуковых волн в диапазоне частот от 0,5 до 25 Гц при реализации оптических методов генерации и приема ультразвуковых волн с относительн м средним квадратическим отклонением (далее - СК)) результата измерений S_o, не превышающим 4,6x10^-7/J при 25 независимых измерениях (где d - безразмерн й параметр, численно равн й толине мер в м); относительной неисключенной систематической погрешностью (далее - НСП) 0_о (Р=0,99), не превышающей 2,2240^-5/J^1/2; относительной стандартной неопределенностью, оцениваемой по типу А, uAo, не превышающей 4,6x10^-7/d при 25 независимых измерениях; относительной стандартной неопределенностью, оцениваемой по типу В, u_Bo, не превышающей 9,240^-6/d^1/2. иапазон значений параметра d (численно равного толине мер в м) составляет от V10^-2 до 540^-2.

Государственный первичный эталон обеспечивает воспроизведение единицы скорости распространения продольных ультразвуковых волн в диапазоне частот от 5 до 50 МГц при реализации емкостных методов генерации и приема ультразвуковых волн с относительным СКО результата измерений S_o, не превышающим 5х10^-5 при 18 независимых измерениях; относительной НСП 0_о (Р=0,99), не превышающей 2,3 х10^-4; относительной стандартной      неопределенностью,      оцениваемой      по      типу

, uAo, не превы а ей 5х10^-5 при 18 независимых измерениях; относительной стандартной неопределенность , оцениваемой по типу В, uBo, не превышающей 1,2х 10^-4.

Государственн й первичн й эталон обеспечивает воспроизведение единицы скорости распространения сдвиговых ультразвуковых волн с относительным СКО результата измерений So, не превышающим 5,0х10^-4 при 25 независимых измерениях; относительной НСП 0_о (Р=0,99), не превышающей 2,0х10^-3; относительной стандартной неопределенностью, оцениваемой по типу А, uAo, не превышающей 5,0х10^-4 при 25 независимых измерениях; относительной стандартной неопределенностью, оцениваемой по типу В, u_Bo, не превышающей 8,3х10^-4.

Государственный первичный эталон обеспечивает воспроизведение единицы скорости распространения поверхностных ультразвуковых волн с относительным СК результата измерений So, не превы а им 3,0х10^-5 при 18 независимых измерениях; относительной С о (Р=0,99), не превы а ей 6,0х10^-5; относительной стандартной неопределенность , оцениваемой по типу , uAo, не прев а ей 3,0х10^-5 при 18 независим х измерениях; относительной стандартной неопределенностью, оцениваемой по типу В, uBo, не превышающей 2,5х10^-5.

Государственный первичный эталон обеспечивает воспроизведение единицы коэффициента затухания продольных ультразвуковых волн с относительным СКО результата измерений S_o, не превышающим 0,047/a_L^1/4 при 11 независимых измерениях (где a_L - безразмерный параметр, численно равный значению коэффициента затухания в дБ/м); относительной НСП 0_о (Р=0,99), не превышающей значений от 0,01 до 0,07, в зависимости от частоты ультразвуковых волн, толины мер и значений коэффициента затухания; относительной стандартной неопределенность , оцениваемой по типу Л, u_Ao, не превышающей 0,047/a_L^1/4 при 11 независимых измерениях; относительной стандартной неопределенность , оцениваемой по типу , uBo, не прев а ей значений от 0,004 до 0,03, в зависимости от частот ультразвуковых волн, толщины мер и значений коэффициента затухания. Диапазон значений параметра aL (численно равного значению коэффициента затухания в дБ/м) составляет от 0,2 до 1000.

• 2.4 Государственный первичный эталон применяют для передачи единиц скоростей распространения продольных и сдвиговых ультразвуковых волн в тверд х средах рабочим эталонам 1-го разряда методом сличения при помои средства сравнения (мер ) и методом прям х измерений; единиц скорости распространения поверхностных ультразвуковых волн в твердых средах рабочим эталонам 1-го разряда методом прямых измерений и рабочим эталонам 2-го разряда методом сличения при помощи средства сравнения (меры); единицы коэффициента затухания продольных ультразвуковых волн в твердых средах рабочим эталонам 1-го разряда методом сличения при помощи средства сравнения (меры) и методом прямых измерений.

• 3 Рабочие эталон

  • 3.1 Рабочие эталон 1-й части

• 3.1.1.1 В качестве рабочих эталонов 1-го разряда применя т эталонные установки для комплексных измерений акустических параметров твердых сред на базе бесконтактн х емкостн х методов генерации и приема ультразвуков х волн в диапазоне измерений скоростей продольных ультразвуковых волн от 1000 до 12000 м/с и диапазоне частот от 1 до 100 МГц; меры скорости распространения продольных ультразвуковых волн в диапазоне скоростей от 4000 до 12000 м/с и диапазоне частот от 1 до 50 МГц.

• 3.1.1.2 Передача единицы скорости распространения продольных ультразвуковых волн от государственного первичного эталона рабочим эталонам 1-го разряда в расширенном диапазоне скоростей обеспечивается применением в рабочем эталоне эхо-импульсного метода измерения скорости и техническими возможностями измерителя интервалов времени между переотра енными акустическими импульсами в мере.

• 3.1.1.3 Предел допускаемой относительной погрешности Д_о или предел допускаем х значений доверительных границ относительной погре ности 8_о при доверительной вероятности Р=0,95 рабочих эталонов 1-го разряда, в зависимости от линейных размеров (толщины) мер, значения скорости распространения продольных ультразвуковых волн в них и частоты ультразвуковых волн, составляет от 240"⁴ до 340"³.

• 3.1.1.4 Рабочие эталоны 1-го разряда применяют для передачи единицы скорости распространения продольных ультразвуковых волн в твердых средах рабочим эталонам 2-го и 3-го разряда и средствам измерений методом сличения при помощи средства сравнения (меры) и методом прямых измерений.

• 3.1.1.5 Соотношение предела допускаемой относительной погрешности

(доверительных  границ  относительной  погре ности)  рабочих  эталонов

• 1- го разряда и предела допускаемой относительной погре ности

(доверительных  границ  относительной  погре ности)  рабочих  эталонов

• 2- го и 3-го разряда, а также средств измерений должно быть не более 1:1,5.

• 3.1.2.1 В качестве рабочих эталонов 2-го разряда применяют эталонные установки для измерений скорости распространения продольных ультразвуков х волн в твердых средах, вкл чая установки иммерсионного типа, в диапазоне измерений скоростей от 1000 до 12000 м/с и диапазоне частот от 0,5 до 100 Гц; мер скорости распространения продольн х ультразвуковых волн в диапазоне скоростей от 1000 до 12000 м/с и диапазоне частот от 1 до 100 МГц; стандартные образцы акустических свойств твердых материалов утвержденного типа (СО скорости распространения продольных и сдвиговых ультразвуковых волн в твердых материалах ГСО 10225-2013 и другие) в диапазоне скоростей от 2500 до 6500 м/с и диапазоне частот от 0,5 до 1 МГц.

• 3.1.2.2 Предел допускаемой относительной погрешности Д_о или предел допускаемых значений доверительных границ относительной погрешности 8_о при доверительной вероятности Р=0,95 рабочих эталонов 2-го разряда, в зависимости от линейных размеров (толины) мер, значения скорости распространения продольных ультразвуковых волн в них и частоты ультразвуковых волн, составляет от 340"⁴ до 740"³.

• 3.1.2.3 Рабочие эталоны 2-го разряда применяют для передачи единицы скорости распространения продольных ультразвуковых волн в твердых средах рабочим эталонам 3-го разряда и средствам измерений методом прямых измерений.

• 3.1.2.4 Соотношение предела допускаемой относительной погрешности

(доверительных  границ  относительной  погрешности)  рабочих  эталонов

• 2- го разряда и предела допускаемой относительной погрешности

(доверительных  границ  относительной  погрешности)  рабочих  эталонов

• 3- го разряда, а также средств измерений должно быть не более 1:1,5.

• 3.1.3.1 В качестве рабочих эталонов 3-го разряда применя т меры ультразвуков е для поверки тол иномеров ультразвуковых в диапазоне скоростей продольн х ультразвуков х волн от 4000 до 6500 м/с и диапазоне частот от 0,5 до 50 МГц; меры ультразвуковые для поверки дефектоскопов ультразвуковых в диапазоне скоростей продольных ультразвуковых волн от 2000 до 7000 м/с и диапазоне частот от 0,5 до 50 МГц; меры ультразвуковые для поверки ультразвуковой аппаратуры в диапазоне скоростей продольных ультразвуковых волн от 1000 до 12000 м/с и диапазоне частот от 0,5 до 100 МГц.

• 3.1.3.2 Предел допускаемой относительной погрешности Д_о рабочих эталонов 3-го разряда, в зависимости от линейных размеров (толщины) мер, значения скорости распространения продольных ультразвуковых волн в них и частоты ультразвуковых волн, составляет от 5^10^-4 до 240"².

• 3.1.3.3 Рабочие эталоны 3-го разряда применя т для передачи единицы скорости распространения продольных ультразвуков х волн в твердых средах средствам измерений методом прям х измерений.

• 3.1.3.4 Соотношение предела допускаемой относительной погрешности рабочих эталонов 3-го разряда и предела допускаемой относительной погрешности средств измерений должно быть не более 1:1,5.

3.2 Рабочие эталон 2-й части

• 3.2.1.1 качестве рабочих эталонов 1-го разряда применя т эталонн е установки для комплексных измерений акустических параметров твердых сред на основе бесконтактных емкостных методов генерации и приема ультразвуковых волн в диапазоне измерений скоростей сдвиговых ультразвуковых волн от 1000 до 6000 м/с и диапазоне частот от 0,5 до 10 МГц; меры скорости распространения сдвиговых ультразвуковых волн в диапазоне скоростей от 2000 до 6000 м/с и диапазоне частот от 0,5 до 10 МГц.

• 3.2.1.2 Предел допускаемой относительной погрешности Д_о или предел допускаемых значений доверительных границ относительной погрешности 8_о при доверительной вероятности Р=0,95 рабочих эталонов 1-го разряда, в зависимости от линейных размеров (толины) мер, значения скорости распространения сдвигов х ультразвуковых волн в них и частоты ультразвуковых волн, составляет от 240"³ до 540"³.

• 3.2.1.3 Рабочие эталоны 1-го разряда применяют для передачи единицы скорости распространения сдвиговых ультразвуковых волн рабочим эталонам 2-го разряда методом сличения при помощи средства сравнения (меры) и методом прямых измерений, рабочим эталонам 3-го разряда и средствам измерений методом прямых измерений.

• 3.2.1.4 Соотношение предела допускаемой относительной погрешности

(доверительных  границ  относительной  погрешности)  рабочих  эталонов

• 1- го разряда и предела допускаемой относительной погрешности

(доверительных  границ  относительной  погрешности)  рабочих  эталонов

• 2- го и 3-го разряда, а также средств измерений должно быть не более 1:1,5.

• 3.2.2.1 В качестве рабочих эталонов 2-го разряда применя т эталонные установки для измерения скорости распространения сдвигов х ультразвуков х волн в твердых средах в диапазоне измерений скоростей от 500 до 6000 м/с и диапазоне частот от 0,1 до 10 МГц; меры скорости распространения сдвиговых ультразвуковых волн в диапазоне скоростей от 500 до 6000 м/с и диапазоне частот от 0,5 до 10 МГц; стандартные образцы акустических свойств твердых материалов утвержденного типа (СО скорости распространения продольных и сдвиговых ультразвуковых волн в твердых материалах ГСО 10225-2013 и другие) в диапазоне скоростей от 1200 до 3500 м/с и диапазоне частот от 0,5 до 1 МГц.

• 3.2.2.2  редел допускаемой относительной погре ности До или предел допускаем х значений доверительных границ относительной погре ности 8_о при доверительной вероятности Р=0,95 рабочих эталонов 2-го разряда, в зависимости от линейных размеров (тол ины) мер, значения скорости распространения сдвигов х ультразвуков х волн в них и частот ультразвуковых волн, составляет от 540"³ до 240"².

• 3.2.2.3 Рабочие эталоны 2-го разряда применя т для передачи единицы скорости распространения сдвигов х ультразвуков х волн рабочим эталонам 3-го разряда и средствам измерений методом прям х измерений.

• 3.2.2.4 Соотношение предела допускаемой относительной погрешности (доверительных границ относительной погрешности) рабочих эталонов

2-го разряда и предела допускаемой относительной погрешности (доверительных границ относительной погрешности) рабочих эталонов

3-го разряда, а также средств измерений должно быть не более 1:1,5.

• 3.2.3.1 В качестве рабочих эталонов 3-го разряда применяют меры ультразвуковые для поверки дефектоскопов ультразвуковых в диапазоне скоростей сдвиговых ультразвуков х волн от 500 до 6000 м/с и диапазоне частот от 0,5 до 10 Гц; мер ультразвуковые для поверки тол иномеров ультразвуков х в диапазоне скоростей сдвиговых ультразвуковых волн от 500 до 6000 м/с и диапазоне частот от 0,5 до 10 Гц; мер ультразвуков е для поверки ультразвуковой аппаратуры в диапазоне скоростей сдвиговых ультразвуковых волн от 500 до 6000 м/с и диапазоне частот от 0,1 до 10 МГц.

• 3.2.3.2 Предел допускаемой относительной погрешности Д_о рабочих эталонов 3-го разряда, в зависимости от линейных размеров (толщины) мер, значения скорости распространения сдвиговых ультразвуковых волн в них и частоты ультразвуковых волн, составляет от 540^-3 до 240^-2.

• 3.2.3.3 Рабочие эталоны 3-го разряда применяют для передачи единицы скорости распространения сдвиговых ультразвуковых волн средствам измерений методом прямых измерений.

• 3.2.3.4 Соотно ение предела допускаемой относительной погре ности рабочих эталонов 3-го разряда и предела допускаемой относительной погре ности средств измерений дол но б ть не более 1:1,5.

• 3.3 Рабочие эталон 3-й части

• 3.3.1.1 В качестве рабочих эталонов 1-го разряда применяют наборы мер и отдельные меры скорости распространения поверхностных ультразвуковых волн в диапазоне скоростей от 2000 до 3500 м/с и диапазоне частот от 0,3 до 30 МГц. Материал мер - твердые среды с затуханием продольных ультразвуковых волн не более 150 дБ/м в диапазоне частот от 0,3 до 30 МГц.

• 3.3.1.2 Предел допускаемой относительной погрешности Д_о или предел допускаемых значений доверительных границ относительной погрешности 8_о при доверительной вероятности Р=0,95 рабочих эталонов 1-го разряда составляет от 240^-4 до Г10^-3.

• 3.3.1.3 Рабочие эталоны 1-го разряда применя т для передачи единицы скорости распространения поверхностных ультразвуков х волн рабочим эталонам 2-го разряда и средствам измерений пов енной точности методом прямых измерений.

• 3.3.1.4 Соотно ение предела допускаемой относительной погре ности (доверительн х  границ  относительной  погре ности)  рабочих  эталонов

1-го разряда и предела допускаемой относительной погре ности (доверительных границ относительной погрешности) рабочих эталонов

2-го и 3-го разряда, а также средств измерений должно быть не более 1:1,5.

• 3.3.2.1 В качестве рабочих эталонов 2-го разряда применяют эталонные установки для измерения скорости распространения поверхностных ультразвуковых волн в твердых средах в диапазоне измерений скоростей от 1000 до 4000 м/с и диапазоне частот от 0,1 до 50 МГц.

• 3.3.2.2 Предел допускаемой относительной погрешности Д_о или предел допускаем х значений доверительных границ относительной погре ности 8_о при доверительной вероятности Р=0,95 рабочих эталонов 2-го разряда составляет от 540"⁴ до 540"³.

• 3.3.2.3 Рабочие эталон 2-го разряда применя т для передачи единиц скорости распространения поверхностных ультразвуковых волн рабочим эталонам 3-го разряда методом прямых измерений и средствам измерений методом прямых измерений и методом сличения при помощи средства сравнения (меры).

• 3.3.2.4 Соотношение предела допускаемой относительной погрешности

(доверительных  границ  относительной  погрешности)  рабочих  эталонов

• 2- го разряда и предела допускаемой относительной погрешности

(доверительных  границ  относительной  погрешности)  рабочих  эталонов

• 3- го разряда, а также средств измерений должно быть не более 1:1,5.

• 3.3.3.1 В качестве рабочих эталонов 3-го разряда применя т меры скорости распространения поверхностных ультразвуковых волн в твердых средах, мер ультразвуков е для поверки ультразвуковой и акустикоэмиссионной аппаратуры в диапазоне скоростей от 1000 до 4000 м/с и диапазоне частот от 0,1 до 50 МГц.

• 3.3.3.2 Предел допускаемой относительной погрешности До или предел допускаемых значений доверительных границ относительной погрешности 8_о при доверительной вероятности Р=0,95 рабочих эталонов 3-го разряда составляет от Г10"³ до Г10"².

• 3.3.3.3 Рабочие эталоны 3-го разряда применяют для передачи единицы скорости распространения поверхностных ультразвуковых волн средствам измерений методом прямых измерений.

• 3.3.3.4 Соотно ение предела допускаемой относительной погре ности (доверительных границ относительной погре ности) рабочих эталонов 3-го разряда и предела допускаемой относительной погре ности средств измерений дол но б ть не более 1:1,5.

• 3.4 Рабочие эталон 4-й части

• 3.4.1.1 качестве рабочих эталонов 1-го разряда применя т эталонн е установки для комплексных измерений акустических параметров твердых сред на базе бесконтактных емкостных методов генерации и приема ультразвуковых волн в диапазоне измерений коэффициентов затухания продольных ультразвуковых волн от 0,2 до 2000 дБ/м и диапазоне частот от 1 до 100 МГц; меры коэффициента затухания продольных ультразвуковых волн в диапазоне коэффициентов затухания от 0,2 до 1000 дБ/м и диапазоне частот от 1 до 50 МГц.

• 3.4.1.2 Предел допускаемой относительной погрешности Д_о или предел допускаем х значений доверительных границ относительной погре ности 8_о при доверительной вероятности Р=0,95 рабочих эталонов 1-го разряда, в зависимости от линейных размеров (толины) мер, значения коэффициента затухания продольн х ультразвуков х волн в них и частот ультразвуков х волн, составляет от 0,04 до 0,15.

• 3.4.1.3 Рабочие эталоны 1-го разряда применяют для передачи единицы коэффициента затухания продольных ультразвуковых волн в твердых средах рабочим эталонам 2-го разряда и средствам измерения методом сличения при помощи средства сравнения (меры) и методом прямых измерений.

• 3.4.1.4 Соотношение предела допускаемой относительной погрешности

(доверительных  границ  относительной  погрешности)  рабочих  эталонов

• 1- го разряда и предела допускаемой относительной погрешности

(доверительных  границ  относительной  погрешности)  рабочих  эталонов

• 2- го разряда, а также средств измерений должно быть не более 1:1,5.

• 3.4.2.1 В качестве рабочих эталонов 2-го разряда применя т установки для измерения коэффициента затухания продольн х ультразвуков х волн в диапазоне измерений коэффициентов затухания от 0,2 до 2000 дБ/м и диапазоне частот от 0,2 до 50 МГц; комплекты мер и отдельные меры коэффициента затухания продольных ультразвуковых волн в диапазоне коэффициентов затухания от 0,2 до 2000 дБ/м и диапазоне частот от 0,5 до 100 МГц; меры ультразвуковые для поверки дефектоскопов ультразвуковых, структуроскопов ультразвуковых и другой ультразвуковой аппаратуры в диапазоне коэффициентов затухания продольных ультразвуковых волн от 0,2 до 2000 дБ/м и диапазоне частот от 0,2 до 50 МГц.

• 3.4.2.2  редел допускаемой относительной погре ности До или предел допускаем х значений доверительных границ относительной погре ности 8_о при доверительной вероятности Р=0,95 рабочих эталонов 2-го разряда, в зависимости от линейных размеров (тол ины) мер, значения коэффициента затухания продольн х ультразвуков х волн в них и частот ультразвуков х волн, составляет от 0,06 до 0,25.

• 3.4.2.3 Рабочие эталоны 2-го разряда применя т для передачи единицы коэффициента затухания продольн х ультразвуков х волн в тверд х средах средствам измерения методом прям х измерений.

• 3.4.2.4 Соотношение предела допускаемой относительной погрешности (доверительных границ относительной погрешности) рабочих эталонов 2-го разряда и предела допускаемой относительной погрешности средств измерений должно быть не более 1:1,5.

• 4 Средства измерений

• 4.1.1 В качестве средств измерений применяют измерители скорости распространения продольных ультразвуковых волн; меры ультразвуковые и контрольные (настроечные) образцы для проверки и настройки тол иномеров ультразвуковых; контрольные (настроечные) образцы и меры ультразвуков е для проверки и настройки дефектоскопов ультразвуковых; тол иномер ультразвуков е; дефектоскоп ультразвуков е (лазерноультразвуковые); ультразвуковую аппаратуру в диапазоне измерений скорости распространения продольных ультразвуковых волн от 1000 до 12000 м/с в диапазоне частот от 0,05 до 100 МГц.

• 4.1.2 Предел допускаемой относительной погрешности Д_о средств измерений составляет от V10^-3 до 540^-2.

• 4.2.1 В качестве средств измерений применяют измерители скорости распространения сдвиговых ультразвуковых волн; контрольные (настроечные) образцы и меры ультразвуковые для проверки и настройки дефектоскопов ультразвуков х и другой ультразвуковой аппаратуры; дефектоскопы и тол иномеры ультразвуковые, осна енные преобразователями сдвиговых ультразвуков х волн; ультразвукову аппаратуру в диапазоне измерений скорости распространения сдвигов х ультразвуков х волн от 500 до 6000 м/с в диапазоне частот от 0,5 до 10 МГц.

• 4.2.2 Предел допускаемой относительной погрешности До средств измерений составляет от 540^-3 до 1-10’¹.

• 4.3.1 В качестве средств измерений применяют измерители скорости распространения поверхностных ультразвуковых волн; меры скорости распространения поверхностных ультразвуковых волн; контрольные (настроечные) образцы и меры ультразвуковые для проверки и настройки ультразвуковой аппаратуры; ультразвуковую аппаратуру в диапазоне измерений скорости распространения поверхностных ультразвуковых волн от 1000 до 4000 м/с в диапазоне частот от 0,1 до 50 МГц.

• 4.3.2  редел допускаемой относительной погре ности До средств измерений составляет от 540^-4 до 1-10’¹.

• 4.4.1 качестве средств измерений применя т измерители коэффициента затухания продольн х ультразвуков х волн; мер коэффициента затухания продольных ультразвуковых волн; контрольные (настроечные) образцы, меры ультразвуковые для проверки и настройки дефектоскопов ультразвуковых, структуроскопов ультразвуковых, другой ультразвуковой аппаратуры; ультразвуковую аппаратуру в диапазоне измерений коэффициентов затухания продольных ультразвуковых волн от 0,2 до 2000 дБ/м в диапазоне частот от 0,2 до 100 МГц.

• 4.4.2 Предел допускаемой относительной погрешности Д_о средств измерений составляет от 0,06 до 0,4.

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

Москва

б утвер дении Государственного первичного эталона единиц скоростей распространения и коэффициента затухания ультразвуковых волн в твёрдых средах

и Государственной поверочной схем для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твёрдых средах

В соответствии с подпунктом 5.4.18 пункта 5, подпунктом 9.8 пункта 9 Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, пунктом 6 Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденного постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456¹, руководствуясь Планом разработки, пересмотра и утверждения государственных поверочных схем на 2025 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2024 г. № 3142 (с изменением, внесенным приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2025 г. № 1612), в связи с выполнением федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений»² работ по совершенствованию Государственного первичного эталона единиц скоростей распространения

и коэффициента затухания ультразвуковых волн в твёрдых средах (ГЭТ 189-2014) и разработке проекта Государственной поверочной схемы для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твёрдых средах п р и к а з ы в а ю:

• 1. Утвердить:

Государственный первичный эталон единиц скоростей распространения и коэффициента затухания ультразвуковых волн в твёрдых средах и присвоить ему регистрационный номер ГЭТ 189-2026³;

Государственну поверочну схему для средств измерений скоростей распространения и коэффициента затухания ультразвуков х волн в твёрд х средах⁴, согласно приложению к настоящему приказу;

учёным-хранителем ГЭТ 189-2026 Базылева Петра Владимировича, кандидата технических наук, начальника лаборатории оптико-акустических измерений (лаборатории 131) Дальневосточного филиала федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»⁵.

• 2. Установить:

• 1) обязательные метрологические, технические требования (характеристики) ГЭТ 189-2026, указанные в его паспорте;

• 2) правила содер ания и применения ГЭТ 189-2026, храня иеся в Дальневосточном филиале ФГУП «ВНИИФТРИ»;

• 3) ме аттестационн й интервал ГТ 189-2026, равн й 5 годам;

• 4) место хранения, содержания и применения ГЭТ 189-2026  -

Дальневосточный филиал ФГУП «ВНИИФТРИ»;

• 5) что ГПС применяется для ГЭТ 189-2026, прослеживаемых к нему эталонов и средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твёрдых средах и вводится в действие с 30 марта 2026 г.;

• 6) что эталоны, аттестованные на соответствие требованиям Государственной поверочной схемы для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твёрд х средах, утвер денной приказом едерального агентства по техническому регулировани и метрологии от 29 декабря 2018 г. 2842 «б утвер дении государственной поверочной схем для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твёрдых средах»⁶, или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

• 7)  что эталоны, аттестованные на соответствие требованиям Приказа № 2842, соответствующие по своим метрологическим характеристикам

указанному разряду ГС, подле ат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

• 8) что эталоны,   аттестованные на соответствие требованиям

Приказа № 2842,  не соответствующие  по своим метрологическим

характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

• 9) что эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

• 10) что информация о прекращении применения эталонов по Приказу № 2842 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений⁷ после даты окончания срока действия свидетельства об аттестации.

• 3. Определить состав ГЭТ 189-2026, указанный в его паспорте.

• 4. ФГУП «ВНИИФТРИ» направить сведения об утверждении ГЭТ 189-2026 и ГПС в федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» для их внесения в Федеральный фонд.

• 5. Управлению метрологии обеспечить размещение информации об утверждении ГЭТ 189-2026 и ГПС на официальном сайте Росстандарта в информационно-телекоммуникационной сети «Интернет».

• 6. Признать с 30 марта 2026 г. утратившими силу:

приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2015 г. № 126 «Об утверждении Государственного первичного эталона единиц скоростей распространения и коэффициента затухания ультразвуковых волн в твёрдых средах»;

приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2842 «Об утверждении государственной поверочной схемы для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твёрдых средах».

• 7.  Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологии Е.Р. Лазаренко.

  Руководитель

( \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 66D990443E7A5ED6AB654D8C484E9E37

Кому выдан: Шалаев Антон Павлович

Действителен: с 06.05.2025 до 30.07.2026

\__________________/

⁷ далее - Федеральный фонд.

¹

Зарегистрирован Минюстом России 24 августа 2020 г., регистрационный № 59419.

²

далее - ФГУП «ВНИИФТРИ».

³

далее - ГЭТ 189-2026.

⁴

далее - ГПС.

⁵

далее - Дальневосточный филиал ФГУП «ВНИИФТРИ».

⁶

далее - Приказ № 2842.
