МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средств измерений, установленной согласно пункту 1 приложения к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

Лист № 1 Регистрационный № 92217-24                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ТАКТ (далее по тексту - счетчик) предназначены для измерения объема природного и сжиженного углеводородного газа в газопроводах низкого давления (до 5 кПа), приведенного к стандартным условиям по ГОСТ 2939, при учёте потребления газа для обеспечения коммунально-бытовых нужд граждан.

Принцип действия счетчика основан на измерении времени прохождения ультразвукового импульса по потоку и против потока газа. Импульс, направленный по потоку, распространяется быстрее импульса, направленного против потока. Времена распространения импульсов, а также разница времен, пропорциональны скорости потока газа и измеряемому объему.

Счетчики изготавливаются в модификациях: ТАКТ GX, ТАКТ GX GSM, ТАКТ GX GSM ВА, ТАКТ GX GSM ВП, ТАКТ GX GSM ВП ВА, ТАКТ GX RS-485, ТАКТ GX RS-232.

Конструктивно счетчик состоит из мерного тракта и корпуса, соединенных винтами. В корпусе имеются два отделения: отделение измерений и отделение интерфейса. Каждое отделение закрывается своей крышкой и пломбируется пломбой с эмблемой изготовителя. Корпус изготовлен из АБС-пластика, цвет пластика может различаться.

Отделение измерений счетчика состоит из корпуса, крышки и платы. Отделения интерфейса каждого исполнения счетчика отличаются друг от друга в зависимости от встроенного адаптера.

Отделение интерфейса исполнений: ТАКТ GX GSM, ТАКТ GX GSM ВП, ТАКТ GX GSM ВА, ТАКТ GX GSM ВП ВА, делится на основной и пользовательский отсеки. В пользовательском отсеке располагается элемент питания встроенного адаптера-GSM и слот для установки сим-карты. Отделение интерфейса исполнений: ТАКТ GX, ТАКТ GX RS-485, ТАКТ GX RS-232, состоит из крышки основного отсека. В основном отсеке отделения интерфейса располагается элемент питания отделения измерений, плата коммутации, плата адаптера в зависимости от исполнения (кроме исполнения ТАКТ GX).

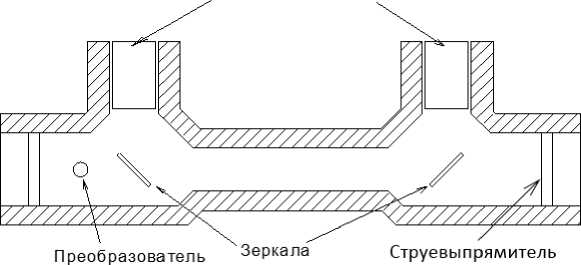

В мерном тракте располагаются два пьезокерамических преобразователя (ПП), преобразователь температуры в защитной металлической гильзе, два зеркала и два струевыпрямителя. ПП запрессованы в отсеки мерного тракта. Эскиз мерного тракта приведен на рисунке 1.

П ьезопреобразователи

температуры

Рисунок 1 - Эскиз мерного тракта

Заводской номер в цифровом формате наносится методом офсетной печати на этикетку, устанавливаемую под прозрачную крышку корпуса счетчика. Предусмотрено нанесение знака поверки на счетчик в виде оттиска.

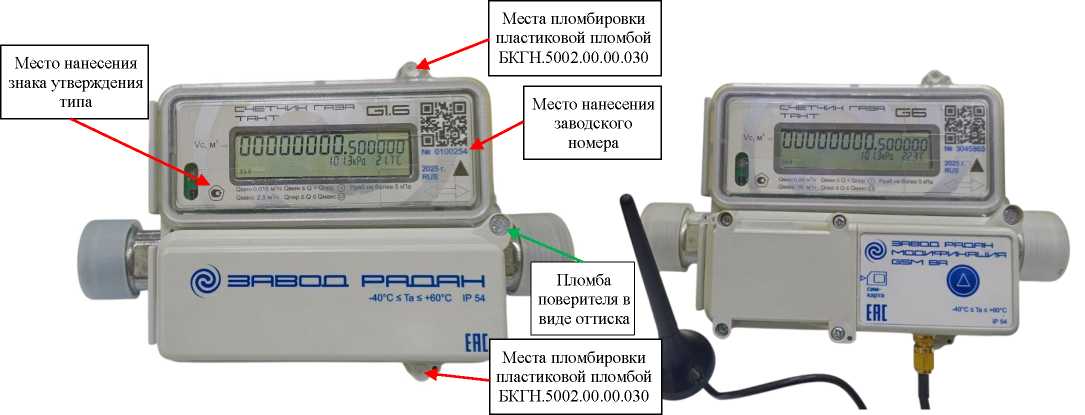

Общий вид счетчиков всех модификаций приведен на рисунках 2-7. Места пломбировки, нанесения заводского номера, знака утверждения типа представлены на рисунке 2 и идентичны для всех модификаций.

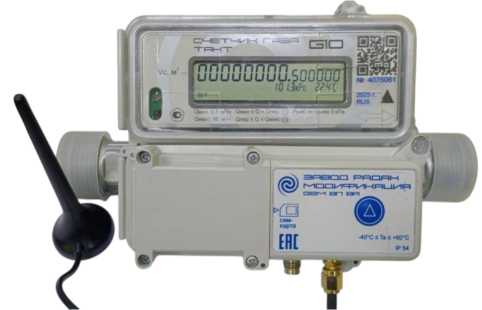

Рисунок 3 - Общий вид счетчика модификации ТАКТ GX GSM ВА

Рисунок 2 - Общий вид счетчика модификации ТАКТ GX

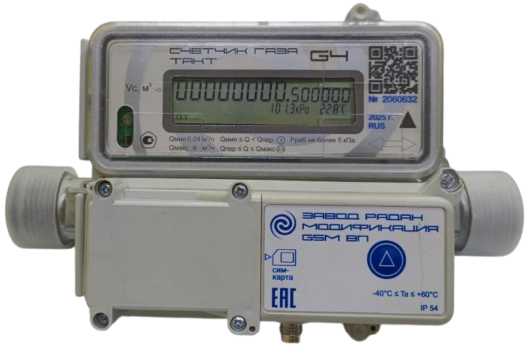

Рисунок 4 - Общий вид счетчика модификации

ТАКТ GX GSM ВП

Рисунок 5 - Общий вид счетчика модификации ТАКТ GX GSM ВП ВА

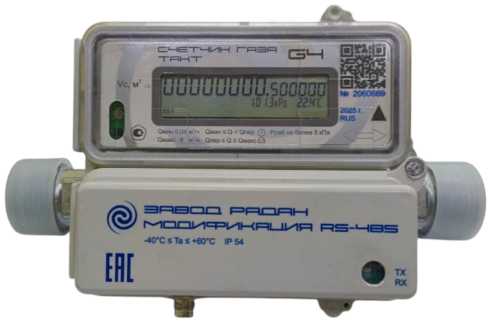

Рисунок 6 - Общий вид счетчика модификаций

ТАКТ GX RS-485, ТАКТ GX RS-232

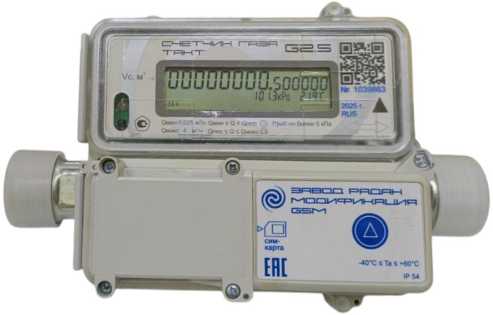

Рисунок 7 - Общий вид счетчика модификации ТАКТ GX GSM

Счетчики имеют встроенное метрологически значимое программное обеспечение (далее - ПО).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и основные технические характеристики счетчиков представлены в таблицах 2 и 3 соответственно. Показатели надежности представлены в таблице 4.

аблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

на титульный лист паспорта и руководства по эксплуатации счетчиков типографским способом и на корпус счетчиков методом офсетной печати на этикетку, устанавливаемую под прозрачную крышку корпуса счетчика.

Таблица 5 - Комплектность средства измерений

* - обозначение X меняется в зависимости от типоразмера и модификации интерфейса счетчика.

приведены в документе «ГСИ. Методика измерений объема газа при стандартных условиях счетчиками газа «ТАКТ», рег. № ФР.1.29.2023.46532.

Государственная поверочная схема для средств измерений объемного и массового расходов газа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 11.05.2022 № 1133

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29.01.2026 № 147

БКГН.5045.00.00.000 ТУ «Счетчик газа ТАКТ. Технические условия. Редакция 1.0»

Общество с ограниченной ответственностью Завод «РаДан»

(ООО Завод «РаДан»)

ИНН 6686009020

Юридический адрес: 620057, Свердловская обл., г. Екатеринбург, ул. Совхозная, д. 20, стр. Д

Общество с ограниченной ответственностью Завод «РаДан»

(ООО Завод «РаДан»)

ИНН 6686009020

Адрес места осуществления деятельности: 620135, Свердловская обл., г. Екатеринбург, ул. Совхозная, д. 20, стр. Д

Юридический адрес: 620057, Свердловская обл., г. Екатеринбург, ул. Совхозная, д. 20, стр. Д

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области»

(ФБУ «УРАЛТЕСТ»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц 30058-13

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»     ^марта    2026 г. № ⁵⁴⁹

Сведения об утвержденном типе средстве измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
