ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа турбинные СТГ (далее по тексту - счетчики) предназначены для измерений объёма природного газа по ГОСТ 5542-2022, свободного нефтяного газа по ГОСТ Р 8.1016-2022, паровой фазы сжиженного углеводородного газа и других неагрессивных газов в рабочих условиях.

Принцип действия счетчиков основан на преобразовании частоты вращения крыльчатки турбины, пропорциональной расходу газа, в значение объема газа. Поток газа направляется через струевыпрямитель на крыльчатку турбины и приводит ее во вращение. Вращение крыльчатки турбины через магнитную муфту передается на отсчетное устройство, которое регистрирует объем прошедшего газа нарастающим итогом.

С трубопроводом счетчик соединяется с помощью фланцев. Детали счетчика, соприкасающиеся с рабочей средой, имеют специальное антикоррозионное покрытие.

В счетчиках предусмотрены:

• - места отбора давления, позволяющие проводить измерение давления измеряемой среды. Места отбора давления служат для подключения преобразователя давления, входящего в состав корректора объема газа;

• - отверстия для установки гильз датчиков температуры. При отсутствии гильз датчиков температуры отверстия закрыты резьбовыми заглушками.

Счетчики в зависимости от исполнения комплектуются низкочастотным, среднечастотным или высокочастотным пропорциональными датчиками для дистанционной передачи данных на корректоры либо другие устройства.

Счетчики имеют варианты исполнения в зависимости от:

• - верхней границы диапазона измерений объемного расхода газа в рабочих условиях Qmax (100, 160, 250, 400, 650, 1000, 1600, 2500, 4000, 6500, 10000 м³/ч);

• - диаметра условного прохода счетчика (далее - DN) (50, 80, 100, 150, 200, 250, 300);

• - значений пределов допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях (1, 2, 3, 4, 5);

• - значений максимального избыточного давления измеряемой среды (PN 16 - до 1,6 МПа, PN 100 - до 10 МПа);

• - внешнего вида и габаритных размеров: Silver, Gray;

• - температурного диапазона окружающей среды.

Счетчики могут выпускаться в любой цветовой гамме.

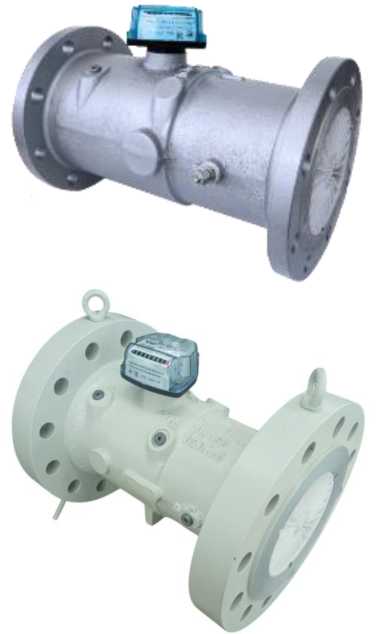

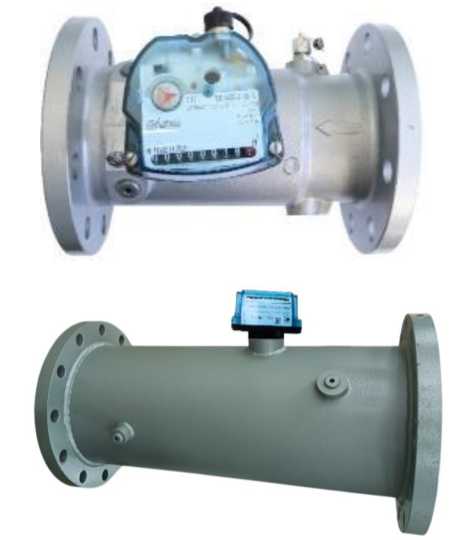

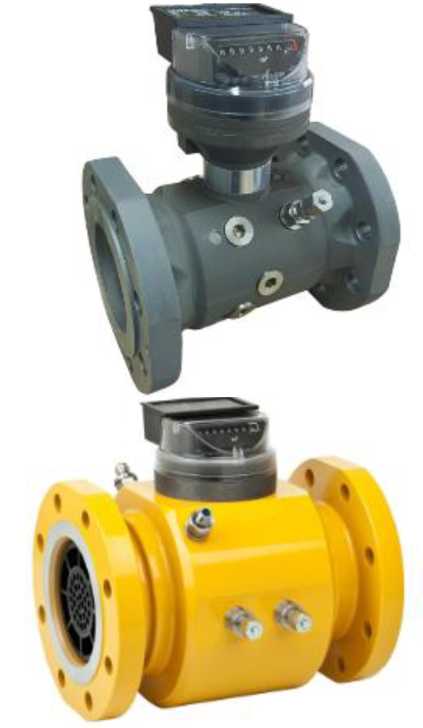

Общий вид счетчиков приведен на рисунке 1.

Исполнение Gray

Рисунок 1 - Общий вид счетчиков газа турбинных СТГ

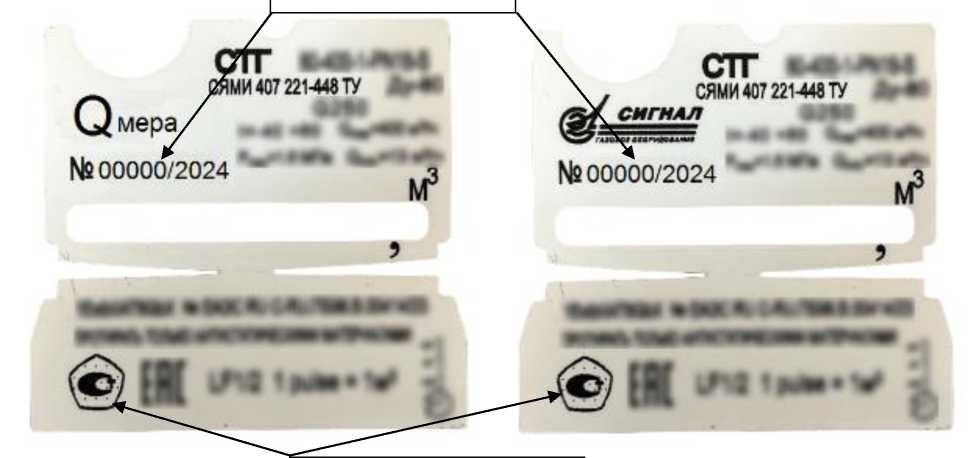

Знак утверждения типа и заводской номер счетчика в виде цифрового обозначения, состоящего из пяти арабских цифр и года изготовления, наносится на счетчики исполнений Silver печатным способом на информационную табличку, табличка располагается под прозрачной крышкой отсчетного устройства. Знак утверждения типа и заводской номер счетчика в виде цифрового обозначения, состоящего из пяти арабских цифр и года изготовления, наносится на счетчики исполнений Gray на информационную табличку методом лазерной гравировки. Общий вид информационной таблички счетчиков исполнений Silver с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 2. Общий вид информационной таблички счетчиков исполнений Gray с указанием места нанесения заводского номера представлен на рисунке 3.

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 2 - Общий вид информационной таблички счетчиков исполнений Silver

Место нанесения знака утверждения типа

Место нанесения

заводского номера

Рисунок 3 - Общий вид информационной таблички счетчиков исполнений Gray

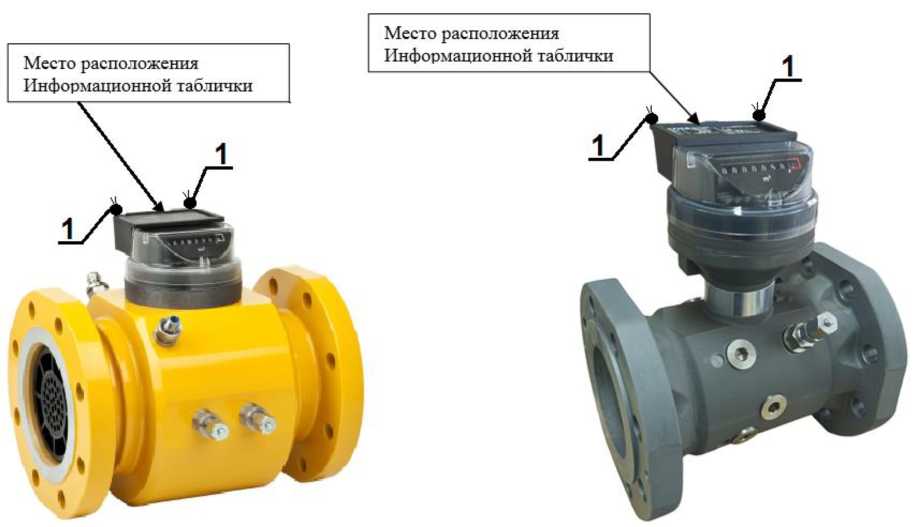

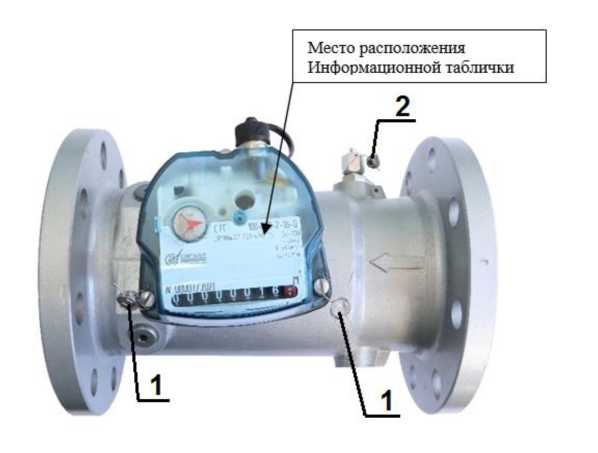

Схемы пломбировки и места расположения информационной таблички указаны на рисунках 4-5.

1- пломба со знаком поверки;

2 - пломба изготовителя при выпуске из производства, организации, уполномоченной изготовителем на проведение ремонта, или газоснабжающей организации в процессе эксплуатации.

Рисунок 4 - Схема пломбировки счетчиков исполнения Silver

Место расположения

Информационной таблички

Место расположения Информационной таблички

1- пломба со знаком поверки;

Рисунок 5 - Схема пломбировки счетчиков исполнения Gray

аблица 2 - Технические характеристики

Таблица 3 - Показатели надежности

наносится на счетчики исполнения Silver печатным способом на информационной табличке, расположенной под прозрачной крышкой отсчетного устройства, на счетчики исполнения Gray на информационную табличку методом лазерной гравировки, а также на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 1 руководств по эксплуатации СЯМИ.407221-448 РЭ и ДНРГ 407221-448 РЭ.

Нормативные документы, устанавливающие требования к средству измерений Приказ Росстандарта от 11.05.2022 № 1133 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа

СЯМИ. 407221 - 448 ТУ Счетчики газа турбинные СТГ. Технические условия

Общество с ограниченной ответственностью Энгельсское приборостроительное объединение «Сигнал»

(ООО ЭПО «Сигнал»)

ИНН: 6449042991

Адрес: 413119, Саратовская обл., Энгельсский р-н, рп. Приволжский, мкр Энгельс-19

Общество с ограниченной ответственностью «МЕРА КЬЮ»

(ООО «МЕРА КЬЮ»)

ИНН 6449105190

Адрес: 413102, Россия, Саратовская обл., м.р-н Энгельсский, г.п. город Энгельс, рп Приволжский, мкр Энгельс-19, ул. 5-й квартал, Зд. 1А К. 1, офис 3

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии»

(ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Телефон: (843) 272-70-62

Факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: vniirpr@bk.ru

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
