Регистрационный № 25299-03

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Установка кулонометрическая «Кулон» (далее - установка) предназначена для измерения молярной концентрации ионов тяжелых металлов Cd⁺¹, Pb⁺², Си⁺², Zn⁺², Fe⁺³, Ni⁺², Co⁺², Hg⁺², Mn⁺², Ti⁺⁴, Sb⁺³, V⁺⁵, S^⁴ в стандартных образцах состава водных растворов, в том числе при их аттестации.

Описание средства измерений

В основу работы установки положен метод потенциостатической кулонометрии, основанный на законе Фарадея, согласно которому масса ионов металлов в растворе прямо пропорциональна количеству электричества, пошедшего на электролиз пробы раствора.

Электролиз пробы раствора с ионами анализируемого вещества ведется до полного разряда электроактивных ионов на ртутном катоде кулонометрической ячейки. В процессе электрохимического окисления (режим осаждения) или восстановления (режим растворения) анализируемого вещества при заданном потенциале рабочего электрода ячейки измеряется сила тока электролиза и вычисляется количество электричества, пошедшего на электролиз.

Основными частями установки являются кулонометрическая ячейка с рабочим электродом в виде залитой в ячейку ртути и измерительная стойка в составе блока потенциостата, программатора ПРГ-2, нановольтметра B2-38, блока питания БП591-86 и двух измерительных катушек электрического сопротивления P321 и РЗ31. Управление работой установки осуществляется с помощью ПЭВМ со специальным программным обеспечением.

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

наносится на титульный лист паспорта ЛШЮГ.413411.014 ПС

Комплектность средства измерений

Таблица 2 - Комплектность установки

приведены в паспорте ЛШЮГ.413411.014 ПС

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 12997-84. Изделия ГСП. Общие технические условия

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

Общество с ограниченной ответственностью «Центр стандартных образцов и высокочистых веществ»

(ООО «ЦСОВВ»)

ИНН 7823005374

Юридический адрес: 198412, г. Санкт-Петербург, вн.тер.г. город Ломоносов, ул. Угольная, д. 8, литера Х

Телефон: (812) 363-22-32

E-mail: sale@standmat.ru; mail@standmat.ru

Web-сайт: www.standmat.ru

Изготовитель:

ООО «Информаналитика»

Адрес: г. Санкт-Петербург, ул. Гданьская, д. 18, к. 1, лит. Б

Почтовый адрес: 194223, а/я 4

Тел. (812)552-2942

Испытательный центр

ГЦИ СИ ФГУП «Центр исследования и контроля воды»

Регистрационный номер 30045-02.

Адрес: 195009, Россия, г. Санкт-Петербург, ул. Комсомола, 9

Регистрационный № 82421-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления ДТ ЧКЗ (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры неагрессивных жидких и газообразных сред.

Принцип работы датчиков ТС основан на зависимости электрического сопротивления термочувствительного элемента от температуры.

Термопреобразователь сопротивления состоит из платинового чувствительного элемента (ЧЭ) проволочного типа, помещенного в защитный корпус из нержавеющей стали с резьбовым соединением для монтажа ТС на объекте измерений и с 2-х штырьковым разъемом для подключения к измерительной цепи. Разъем закрывается защитной съемной пластиковой крышкой Г-образной формы с кабельным выводом.

ЧЭ ТС имеет номинальную статическую характеристику (НСХ) преобразования типа «Pt100» по ГОСТ 6651-2009.

Схема соединения внутренних проводов ЧЭ с ТС: 2-х проводная.

ТС входят в состав различных испытательных стендов и используются многократно. Технология установки ТС позволяет устанавливать и снимать их с изделия без повреждения.

Фотографии общего вида ТС представлены на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Термопреобразователь сопротивления ДТ ЧКЗ

Пломбирование ТС не предусмотрено. Заводской номер наносится на корпус ТС. Конструкция ТС не предусматривает нанесение знака поверки на корпус термопреобразователя.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Метрологические и основные технические характеристики термопреобразователей сопротивления ДТ ЧКЗ приведены в таблицах 1-2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист Паспорта и Руководства по эксплуатации типографским способом.

Комплектность поставки ТС приведена в таблице 3.

Таблица 3

Сведения и методиках (методах) измерений приведены в разделе 6 Паспорта и Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ДТ ЧКЗ

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ТУ 26.51.51.110-001-15649143-2020 «Термопреобразователь сопротивления ДТ.ЧКЗ. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «Парк Инноваций и Развития» (ООО «ПИР»)

ИНН 7452141507

Юридический адрес: 454084, г. Челябинск, ул. Кожзаводская, д. 108

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

Адрес: 119361 г. Москва, ул. Озерная, д. 46 Тел./факс: +7 (495) 437-55-77/ 437-56-66 E-mail: office@vniims.ru, Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Регистрационный № 47586-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные ОВЕН ПД100 (далее - преобразователи) предназначены для преобразований абсолютного давления, избыточного давления, вакуумметрического давления и избыточно-вакуумметрического давления жидкостей, газов и пара в унифицированный аналоговый выходной сигнал силы постоянного тока.

Принцип действия преобразователей основан на деформации чувствительного элемента (мембраны, механически воздействующей на диэлектрик, на котором размещена тензочувствительная полупроводниковая схема из кремниевых тензорезисторов, соединенных в мост Уитсона) под воздействием подаваемого в камеру сенсорного модуля давления, что приводит к изменению электрического сопротивления постоянному току тензорезисторов, которое преобразуется микропроцессорным модулем в унифицированный аналоговый выходной сигнал силы постоянного тока, пропорциональный приложенному к тензорезистивному чувствительному элементу давлению.

Конструктивно преобразователи состоят из сенсорного модуля с тензорезистивным чувствительным элементом и микропроцессорного модуля.

Преобразователи применяются для преобразования давления сред, по отношению к которым материалы преобразователей, контактирующие с измеряемой средой, являются коррозионностойкими.

Преобразователи могут иметь взрывозащищенное исполнение с видами взрывозащиты «взрывонепроницаемая оболочка», «защита от воспламенения пыли оболочками».

Преобразователи выпускаются в исполнениях, отличающихся типом преобразуемого давления, верхним пределом преобразований давления, пределами допускаемой основной погрешности, материалом мембраны, способом присоединения к измерительному процессу, исполнением корпуса, типом электрического подключения, наличием взрывозащищенного исполнения.

Структура условного обозначения исполнений выполняется в виде буквенно-цифрового кода и имеет структуру, расшифровка которой приведена в технической документации.

Схема условного обозначения исполнений преобразователей приведена на рисунке 1.

ОВЕН ПД Х

_______________________I I____________________________________I I____________________________________I I_______________________

5       6       7       8

Рисунок 1 - Схема условного обозначения исполнений преобразователей

Таблица 1 - Расшифровка структуры условного обозначения исполнений преобразователей

Заводской номер в виде цифрового кода наносится типографским способом на этикетку или методом гравировки на корпусе преобразователя или на металлической пластине, прикреплённой на корпусе преобразователя.

Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено.

Общий вид преобразователей представлен на рисунках 2 - 3.

Место нанесения знака утверждения типа

Место нанесения заводского номера

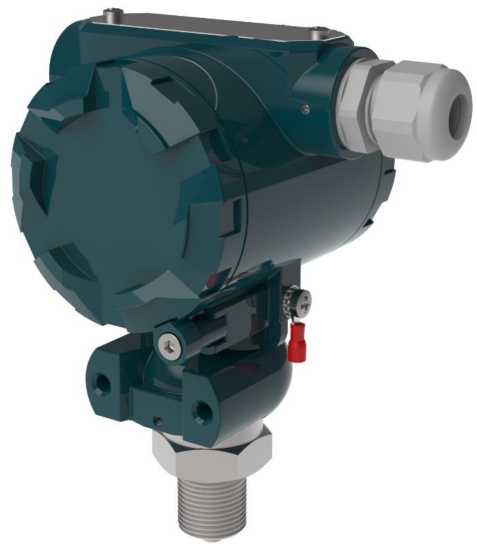

Рисунок 2 - Общий вид преобразователей давления измерительных ОВЕН ПД100 с разъёмом стандарта DIN43650 (EN175301-803) с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Общепромышленное исполнение

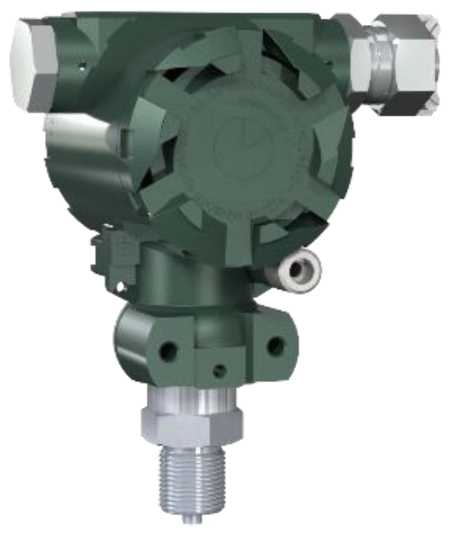

Рисунок 3 - Общий вид преобразователей давления измерительных ОВЕН ПД100 в полевом корпусе

Взрывозащищенное исполнение

Место нанесения знака утверждения типа

Место нанесения заводского номера

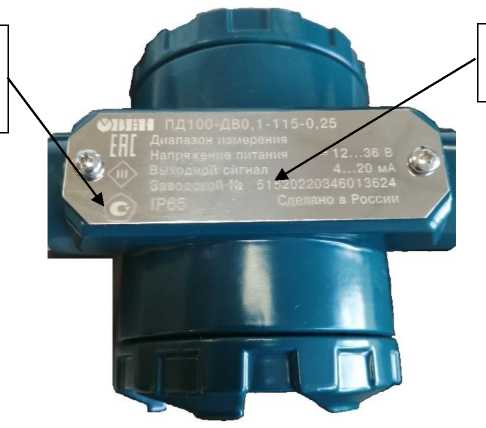

Рисунок 4 - Место нанесения знака утверждения типа, место нанесения заводского номера преобразователей давления измерительных ОВЕН ПД100 в полевом корпусе

Пломбирование преобразователей не предусмотрено.

Преобразователи имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее функции преобразования измеренного давления в унифицированный аналоговый выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА с возможностью наложения частотно-модулированного сигнала

(HART-протокол). Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО является метрологически значимым.

Метрологические характеристики преобразователей нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные ПО преобразователей приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Таблица 5 - Показатели надежности

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную этикетку, нанесенную на корпус преобразователей, любым технологическим способом или гравировку на корпусе преобразователя, или на металлическую пластину, прикреплённую на корпусе преобразователя.

Комплектность средства измерений

аблица 6 - Комплектность средства измерений

приведены в разделе 4 «Конструкция» документа КУВФ.406230.100РЭ «Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений Приказ Росстандарта № 2653 от 20.10.2022 г. «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Росстандарта № 2900 от 06.12.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1 - 110⁷ Па»

ТУ 4212-002-4652536-2009 «Преобразователи давления измерительные ОВЕН ПД100 и ОВЕН ПД200. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «Завод № 423» (ООО «Завод № 423»)

ИНН 7112011490

Адрес: 301830, Тульская обл., г. Богородицк, Заводской пр-д, стр. 2 «Б»

Тел.: +7 (495) 221-60-64

E-mail: support@owen.ru

Испытательный центр

Государственный центр испытаний средств измерений ООО КИП «МЦЭ»

125424 г. Москва, Волоколамское ш., 88, стр. 8

тел: (495) 491 78 12, (495) 491 86 55

E-mail: sittek@mail.ru, kip-mcr@nm.ru

Аттестат аккредитации - зарегистрирован в Госреестре СИ РФ № 30092-10

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.314019

Лист № 1 Регистрационный № 76444-19                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Клещи токоизмерительные КТ (далее по тексту - клещи) предназначены для преобразования силы постоянного и переменного тока в пропорциональные значения напряжения постоянного и переменного тока, в пропорциональные значения силы постоянного тока, соответствующие требованиям стандартного интерфейса «токовая петля 4/20 мА», а также отображения результатов измерений на индикаторе.

Описание средства измерений

Клещи предназначены для работы в составе измерительных и управляющих систем в цепях, гальванически изолированных от питания и выхода, и относятся к классу масштабных измерительных преобразователей электрических величин.

Принцип действия клещей основан на явлении электромагнитной индукции.

Ток, протекающий через входную шину, пропущенную в отверстие разъемного магнитопровода, наводит в магнитопроводе магнитную индукцию. Установленный в зазоре магнитопровода датчик Холла преобразует напряженность магнитного поля в зазоре в пропорциональный сигнал - напряжение соответствующего знака, которое усиливается и нормируется.

В клещах, которые преобразуют только переменный ток, вместо датчика Холла установлен разъемный трансформатор тока с нагрузочным резистором.

В клещах со стандартным интерфейсом «токовая петля 4/20 мА», описанная выше схема обработки сигнала, дополнена детектором истинных среднеквадратических значений (True RMS). Входной сигнал преобразуется этим детектором в положительное напряжение, значение которого пропорционально истинному среднеквадратичному значению измеряемого тока. Схема передатчика токового интерфейса «токовая петля 4/20 мА», формирует из этого напряжения выходной токовый сигнал, пропорциональный истинному среднеквадратичному значению силы измеряемого тока.

В клещах с индикатором сигнал преобразуется детектором истинных среднеквадратических значений (True RMS) в положительное напряжение, значение которого пропорционально истинному среднеквадратичному значению измеряемого тока. Полученное напряжение индицируется на индикаторе в единицах силы тока.

Конструктивно клещи состоят из разъемного магнитопровода с датчиком Холла в его зазоре или трансформатором тока, и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе.

Клещи выпускаются в виде следующих модификаций:

- КТ-***-У - преобразуют мгновенные значения силы постоянного и переменного тока в пропорциональные значения напряжения постоянного и переменного тока;

• - КТ-***-У-4/20 - преобразуют среднеквадратичное значение силы постоянного и переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА»;

• -  КТ-***-П - преобразуют мгновенные значения силы переменного тока в пропорциональные значения напряжения переменного тока;

• - КТ-***-П-4/20 - преобразуют среднеквадратичное значение силы переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА»;

• - КТ-1000-В - преобразуют среднеквадратичное значение силы переменного тока в цифровые значения, отображаемые на индикаторе;

где *** - верхний предел преобразования силы тока в амперах.

Дополнительно в обозначении клещей присутствуют следующие буквы и цифры:

Д - обозначает диаметр входной токовой шины;

цифры 25 и 54 после буквы Д - обозначают размер отверстия магнитопровода клещей под входную токовую шину в миллиметрах (диаметр).

Общий вид клещей представлен на рисунках 1 - 8.

Пломбирование клещей токоизмерительных КТ не предусмотрено.

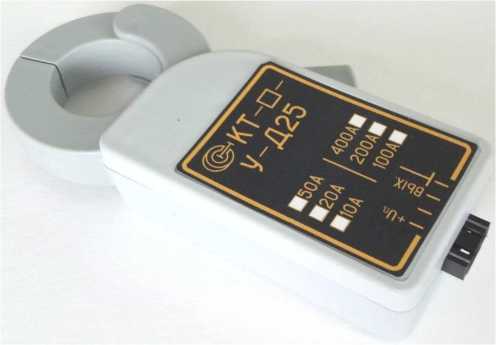

Рисунок 1 - Общий вид клещей токоизмерительных КТ-***-У-Д25

Рисунок 2 - Общий вид клещей токоизмерительных КТ-***-У-Д54

Рисунок 4 - Общий вид клещей токоизмерительных КТ-***-У-4/20-Д54

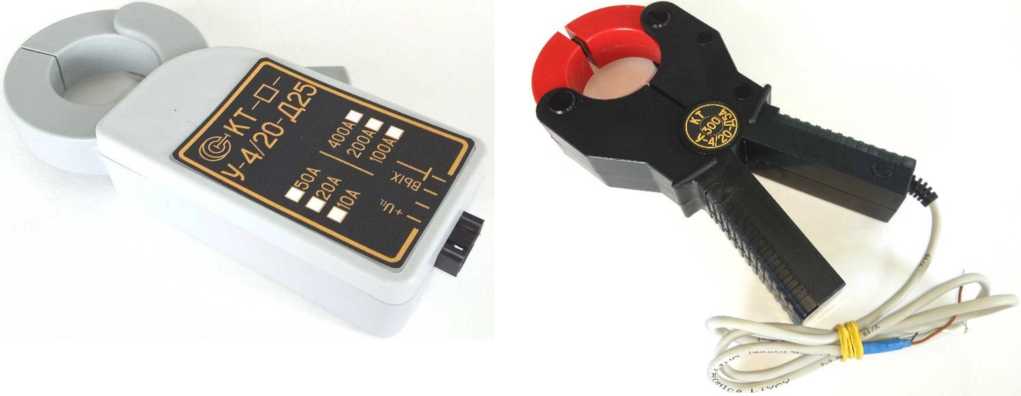

Рисунок 3 - Общий вид клещей токоизмерительных КТ-***-У-4/20-Д25

Рисунок 6 - Общий вид клещей

токоизмерительных КТ-***-П-4/20-Д54

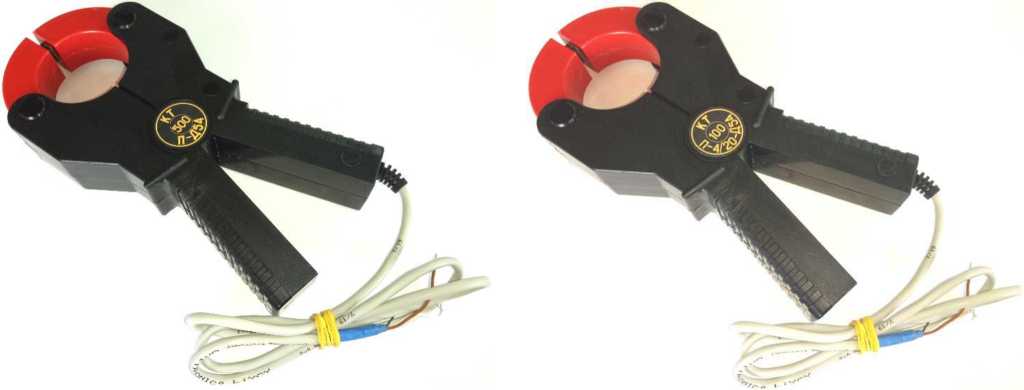

Рисунок 5 - Общий вид клещей

токоизмерительных КТ-***-П-Д54

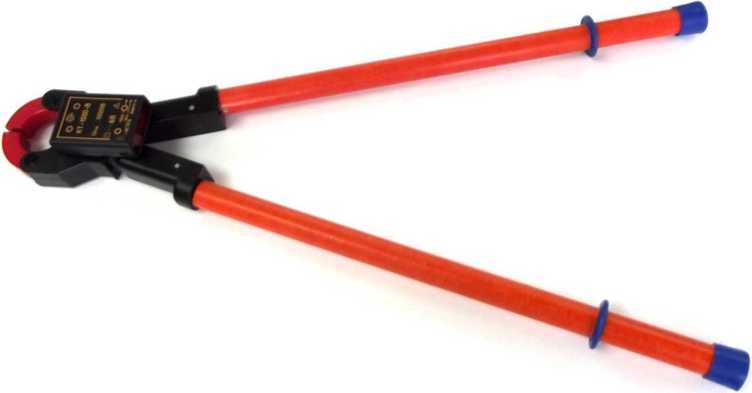

Рисунок 7 - Общий вид клещей токоизмерительных КТ-1000-В (с ручками)

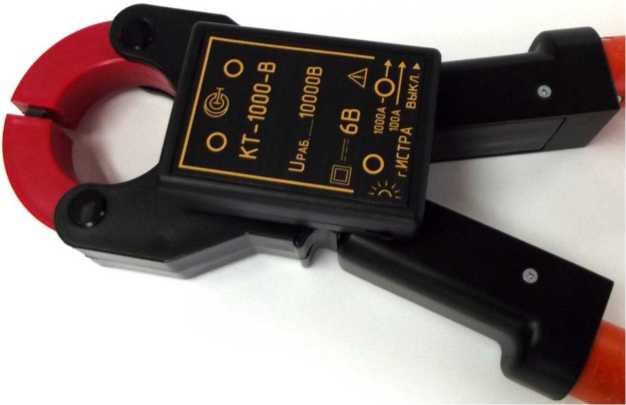

Рисунок 8 - Общий вид клещей токоизмерительных КТ-1000-В (без ручек)

Таблица 1 - Верхний предел диапазона преобразования силы постоянного и переменного тока

Таблица 2 - Пределы допускаемой основной погрешности преобразования силы постоянного

и переменного тока

Таблица 3 - Пределы допускаемой дополнительной погрешности преобразования силы

постоянного и переменного тока

Таблица 4 - Параметры выходных цепей клещей КТ-***-У, КТ-***-П

Таблица 5 - Параметры выходных цепей клещей КТ-***-У-4/20, КТ-***-П-4/20

Таблица 6 - Основные технические характеристики

Продолжение таблицы 6

Таблица 7 - Габаритные размеры и масса

на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 8 - Комплектность средства измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ЯЛНИ.411521.028 ТУ Клещи токоизмерительные КТ. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Научно-Производственная организация «Горизонт Плюс»

(ООО «НПО «Горизонт Плюс»)

ИНН 5017118433

Адрес: 143502, Московская обл. г. Истра, ул. Панфилова, д. 51А, ком. 1 Телефон: +7 (929) 924-79-27, +7 (929) 924-87-89

Web-сайт: http://www.niiem46.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, этаж 2, помещ. I, ком. 35, 36 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
