МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

марта      2026 Г. № ___

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Источник оптического излучения перестраиваемый

Ceyear 6317A

Е

98064-26

QZML000277

Ceyear Technologies Co., Ltd, Китай

Ceyear Technologies Co., Ltd, Китай

ОС

МП 037.Ф3-25 «ГСИ. Источник оптического излучения пере-страиваемый Ceyear 6317A. Методика поверки»

1 год

Акционерное общество «Зеленоградский нанотехнологический центр» (АО «ЗНТЦ»), г. Москва, г. Зеленоград ИНН 7735570680

ФГБУ «ВНИИОФИ», г. Москва

22.12.2025

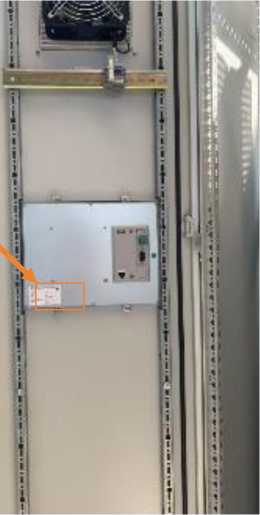

2.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии

Обозна чение отсутствует

Е

98065-26

3/8072

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт- Петербург ИНН 7814148471

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт- Петербург ИНН 7814148471

ОС

МП ЭПР-826-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная

4 года

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-Петербург ИНН 7814148471

ООО «Энер-гоПромРе-сурс», Московская обл., г. Красногорск

18.11.2025

(АИИС КУЭ) ООО «Лента» РЦ-8072

коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» РЦ-8072. Методика поверки»

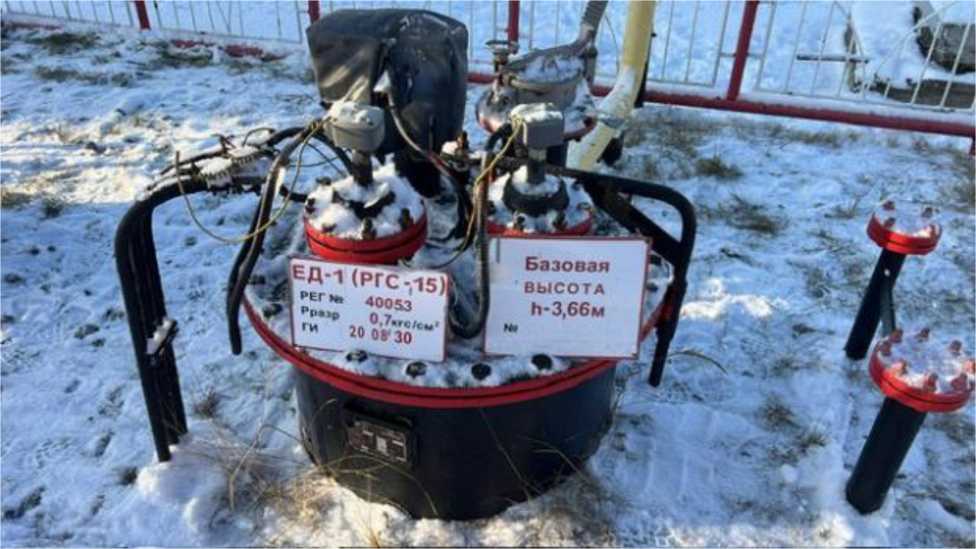

3.

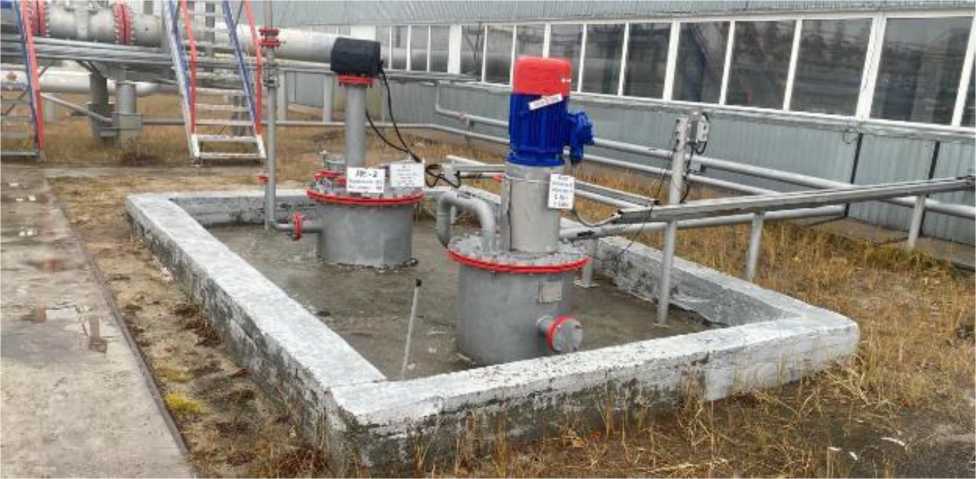

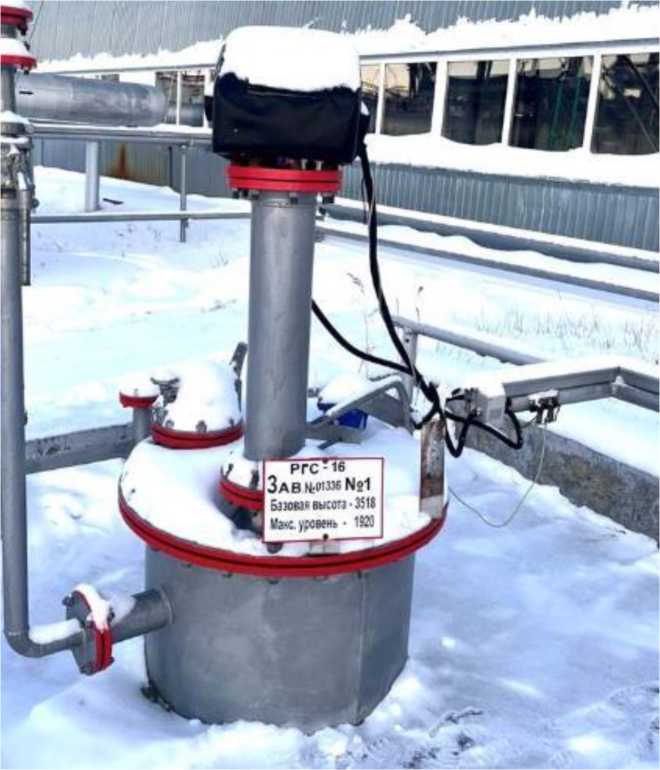

Резервуар стальной горизонтальный ци-линдриче-ский

РГС-16

Е

98066-26

Заводской номер 01 336 №1

Территориально-производственное предприятие «Когалымнеф-тегаз» Общество с ограниченной ответственностью «ЛУКОЙЛ-Западная Сибирь» (ТПП «Когалымнеф-тегаз» ООО «ЛУКОЙЛ-Западная Сибирь»), Ханты-Мансийский а.окр. - Югра, г. Когалым ИНН 8608048498

Территориально-производственное предприятие «Когалымнеф-тегаз» Общество с ограниченной ответственностью «ЛУКОЙЛ-Западная Сибирь» (ТПП «Когалымнеф-тегаз» ООО «ЛУКОЙЛ-Западная Сибирь»), Ханты-Мансийский а.окр. - Югра, г. Когалым ИНН 8608048498

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Акционерное общество «Нефтеавтома-тика» (АО «Нефтеавтома-тика»), г. Уфа ИНН 0278005403

ФБУ «Тюменский ЦСМ», г. Тюмень

18.12.2025

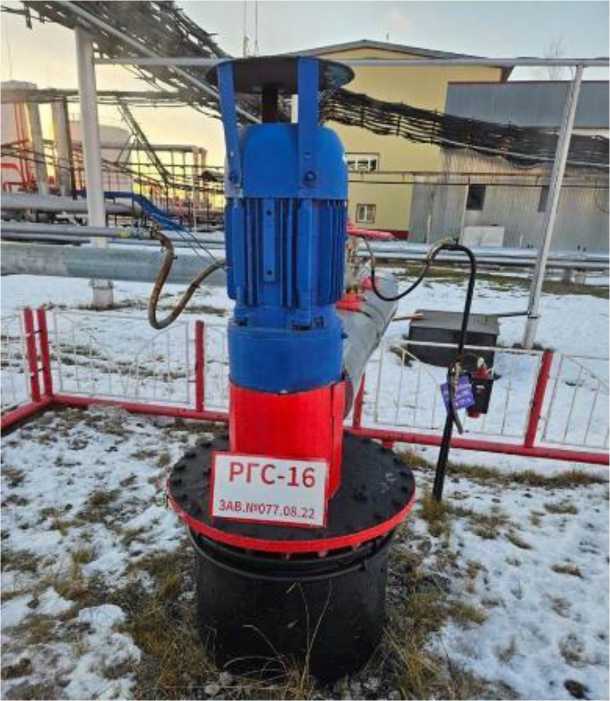

4.

Резервуар стальной горизонтальный ци-линдриче-ский

РГС-16

Е

98067-26

зав. № 077.08.22

Территориально-производственное предприятие «Когалымнеф-тегаз» Общество с ограни-

Территориально-производственное предприятие «Когалымнеф-тегаз» Общество с ограни-

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндри-

5 лет

Акционерное общество «Нефтеавтома-тика» (АО «Нефтеавтома-тика»), г. Уфа ИНН 0278005403

ФБУ «Тюменский ЦСМ», г. Тюмень

18.12.2025

ченной ответственностью «ЛУКОЙЛ- Западная Сибирь» (ТПП «Когалымнеф-тегаз» ООО «ЛУКОЙЛ- Западная Сибирь»), Ханты-Мансийский а.окр. - Югра, г. Когалым ИНН 8608048498

ченной ответственностью «ЛУКОЙЛ- Западная Сибирь» (ТПП «Когалымнеф-тегаз» ООО «ЛУКОЙЛ- Западная Сибирь»), Ханты-Мансийский а.окр. - Югра, г. Когалым ИНН 8608048498

ческие. Методика поверки»

5.

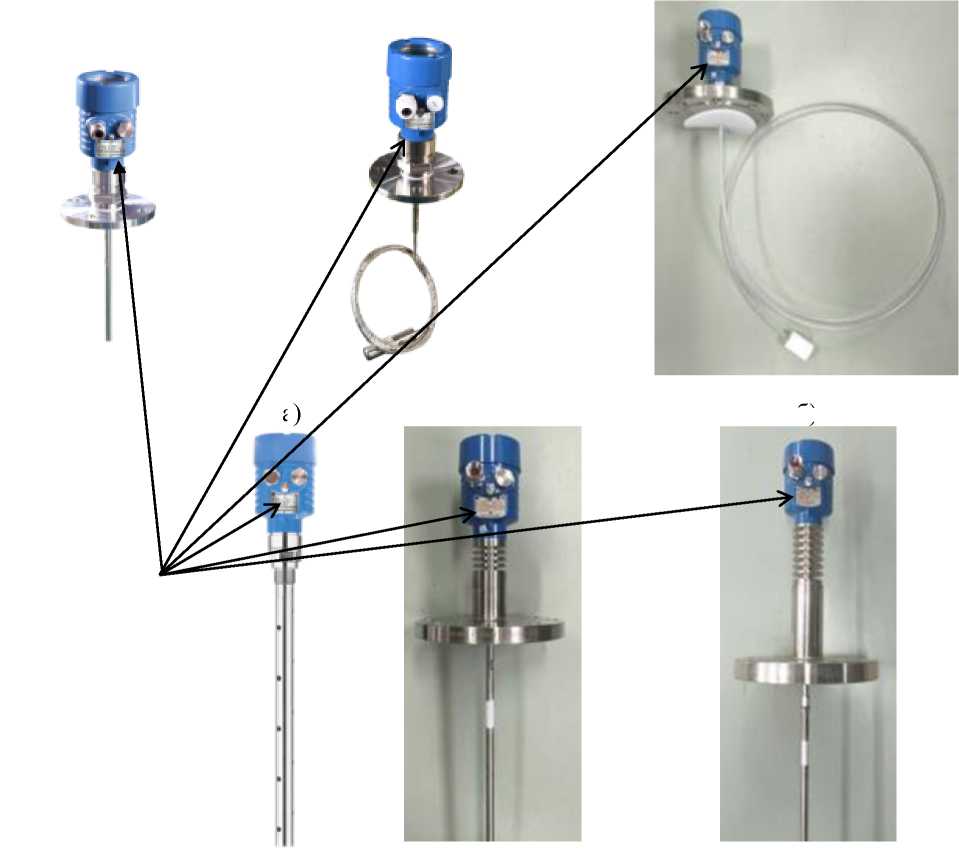

Уровнемеры радарные волноводные

UDR100 0

С

98068-26

UDR1000-51 с зав. № 01202502518; UDR1000-54 с зав. № 01202502556; UDR1000-55 с зав. № 01202502515; UDR1000-56 с зав. № 01202502531 (дальнейшее применение образцов невозможно)

«BEIJING BIIC FAR EAST INSTRUMENT CO., LTD», Китай

«BEIJING BIIC FAR EAST INSTRUMENT CO., LTD», Китай

ОС

РТ-МП-1825-2082025 «ГСИ. Уровнемеры радарные волноводные UDR1000. Методика поверки»

1 год -для уровне меров с пределами допус-кае-мой абсолют-ной по-грешности < ± 3 мм; 3 года -для уровне меров с пределами допус-

«Mambo Technical Service Co., Ltd», Китай

ФБУ «НИЦ ПМ - Ростест», г. Москва

18.12.2025

кае-мой абсолют-ной по-грешности свыше ±3 мм; 3 года - для уровне меров, работающих при избы-точном давле нии

6.

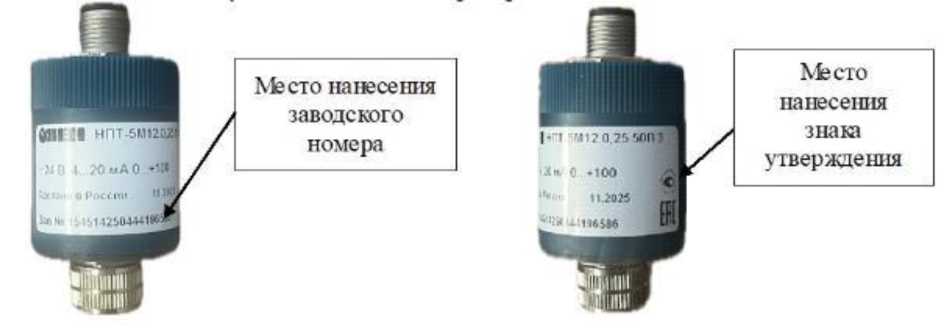

Преобразователи аналоговых сигналов измерительные

НПТ-5

С

98069-26

№154514250444196 584 (НПТ- 5БК.0,25.50М.4), №154514250444196 582 (НПТ- 5.0,1.Pt100.2), №154514250444196 585 (НПТ-5М12.0,25.50П.3) №154514250444196 583 (НПТ- 5БК.0,25.50М.4), №154514250444196 581 (НПТ- 5.0,1.Pt100.2), №154514250444196 586 (НПТ- 5М12.0,25.50П.3)

Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»), г. Москва ИНН 7722127111; Общество с ограниченной ответственностью «Завод №

Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»), г. Москва ИНН 7722127111

ОС

РТ-МП-92- 207-2026 «ГСИ. Преобразователи аналоговых сигналов измерительные НПТ-5. Методика поверки»

5 лет

Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»), г. Москва ИНН 7722127111

ФБУ «НИЦ ПМ - Ростест», г. Москва

02.02.2026

423» (ООО «Завод № 423»), Тульская обл., г. Богородицк ИНН 7112011490

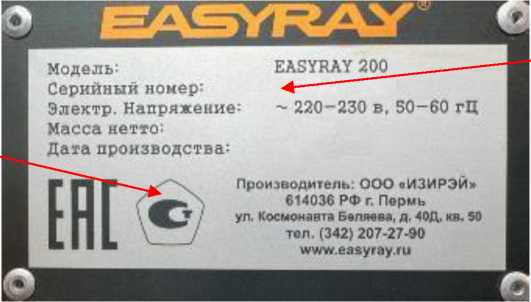

7.

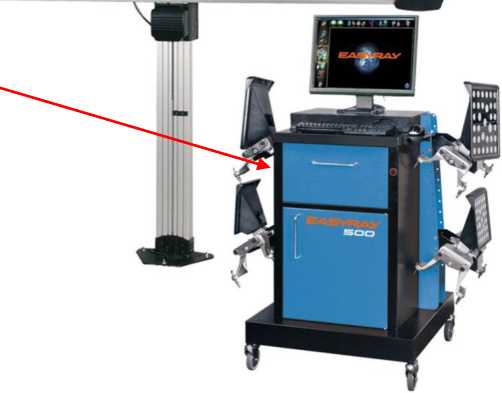

Устройства для измерений углов установки колес автомобилей

EASYR AY

С

98070-26

Модификация EASYRAY 200 зав. № 0724.ER200.111

Общество с ограниченной ответственностью «ИЗИР-ЭЙ» (ООО «ИЗИРЭЙ»), г. Пермь ИНН 6321390018

Общество с ограниченной ответственностью «ИЗИР-ЭЙ» (ООО «ИЗИРЭЙ»), г. Пермь ИНН 6321390018

ОС

МП АПМ 02-24»ГСИ. Устройства для измерений углов установки колес автомобилей EASYRAY. Методика поверки»

1 год

Общество с ограниченной ответственностью «ИЗИР-ЭЙ» (ООО «ИЗИРЭЙ»), г. Пермь ИНН 6321390018

ООО «Авто-прогресс-М», г. Москва

16.06.2025

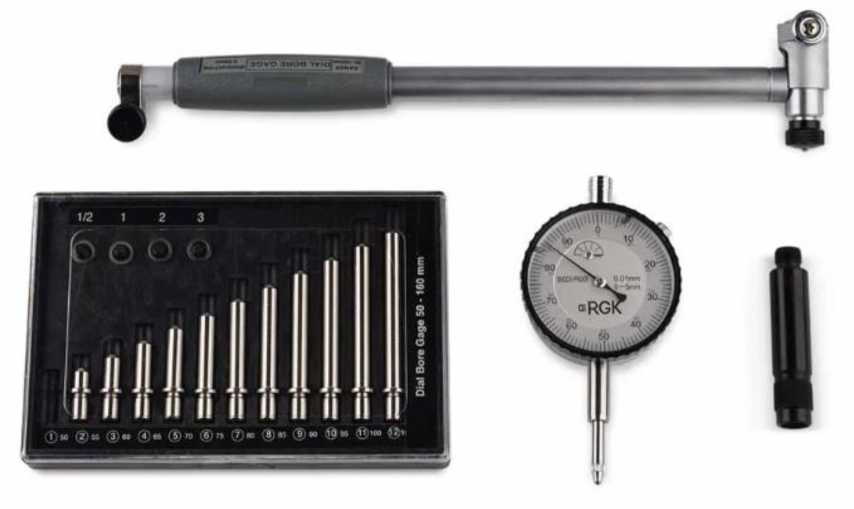

8.

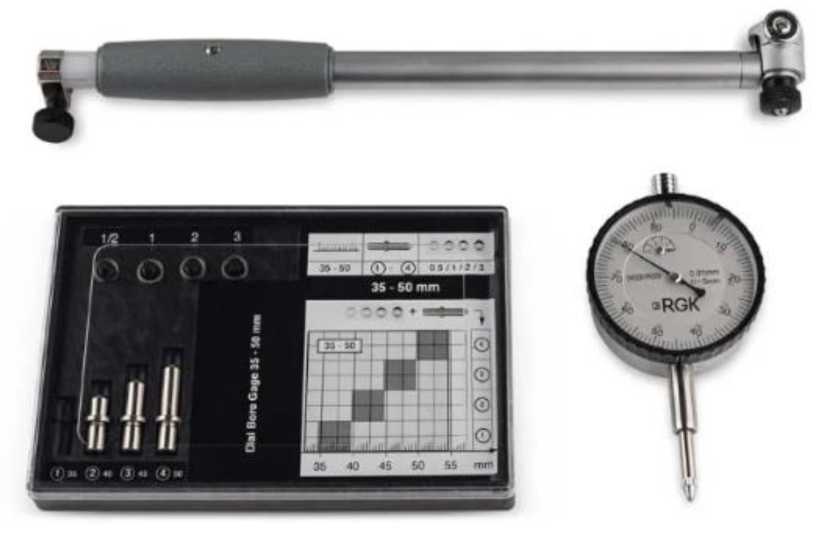

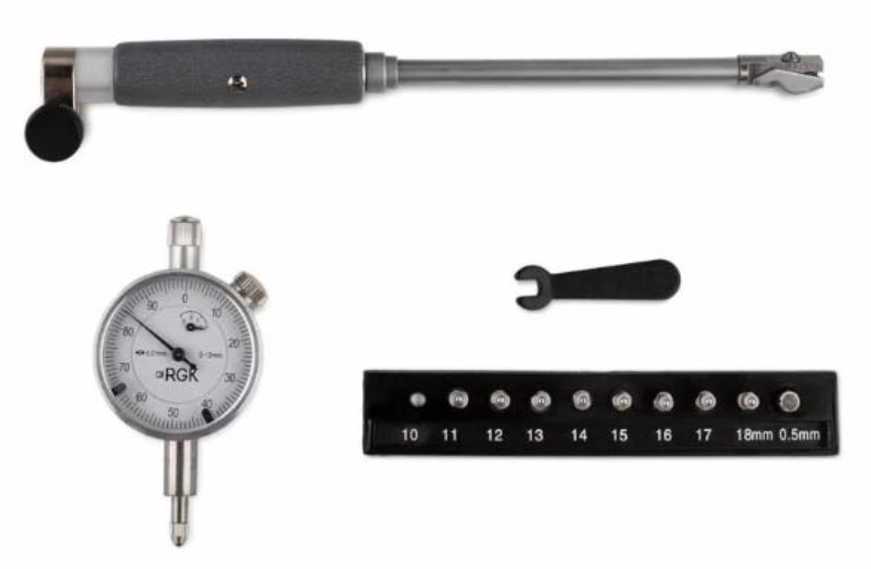

Нутромеры

RGK

С

98071-26

NI-18 исп. 1 зав. № 18359872, NI-160 исп. 1 зав. № 50160230

Guilin Guanglu Measuring Instrument Co., Ltd., Китай

Guilin Guanglu Measuring Instrument Co., Ltd., Китай

ОС

МП-6042024 «ГСИ. Нутромеры RGK. Методика по верки»

1 год

Общество с ограниченной ответственностью «РУС-ГЕОКОМ» (ООО «РУС-ГЕОКОМ»), г. Москва ИНН 7716540377

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

29.05.2025

9.

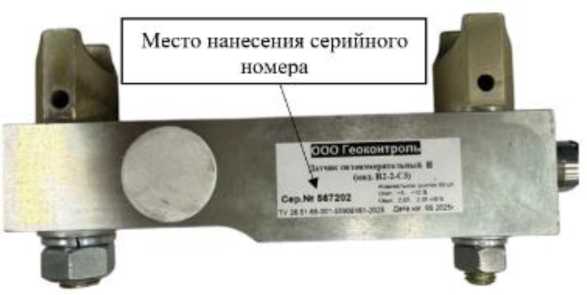

Датчики си-лоизмери-тельные

Н

С

98072-26

Модификация Н2-2-С3 с серийным № 567202, модификация Н2-5-С3 с серийным № 010652

Общество с ограниченной ответственностью «ГЕОКОНТРОЛЬ» (ООО «ГЕО КОНТРОЛЬ»), г. Самара ИНН 6312042582

Общество с ограниченной ответственностью «ГЕОКОНТРОЛЬ» (ООО «ГЕО КОНТРОЛЬ»), г. Самара ИНН 6312042582

ОС

МП-8922025 «Государствен-ная система обеспечения единства измерений. Датчики силоизмерительные Н. Мето-

1 год

Общество с ограниченной ответственностью «ГЕОКОНТРОЛЬ» (ООО «ГЕО КОНТРОЛЬ»), г. Самара ИНН 6312042582

ООО «ПРОММАШ ТЕСТ Метрология», г. Чехов, Московская обл.

26.01.2026

дика поверки»

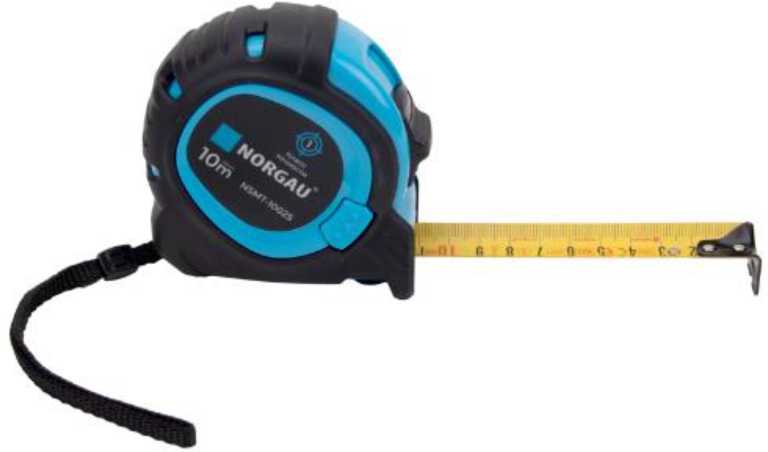

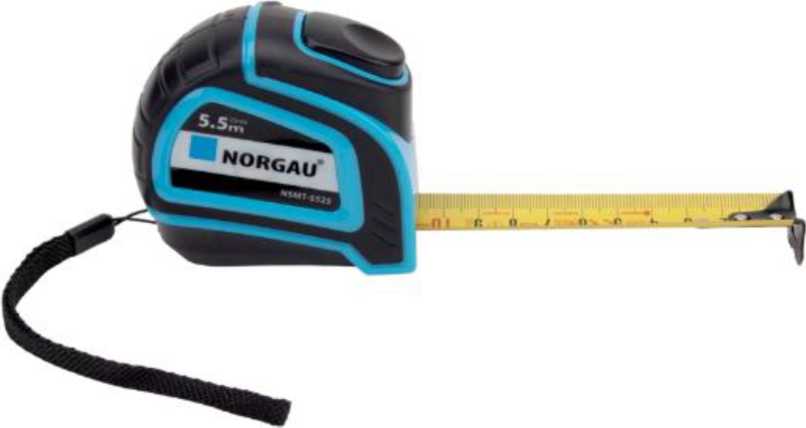

10.

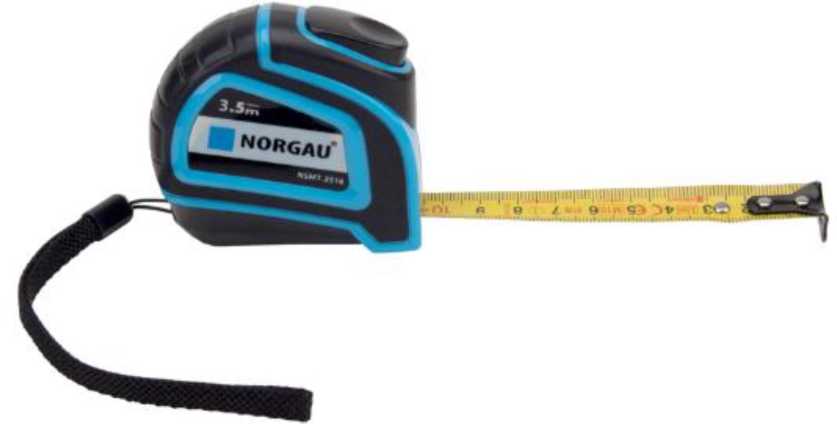

Рулетки измерительные стальные

NORGA U NSMT

С

98073-26

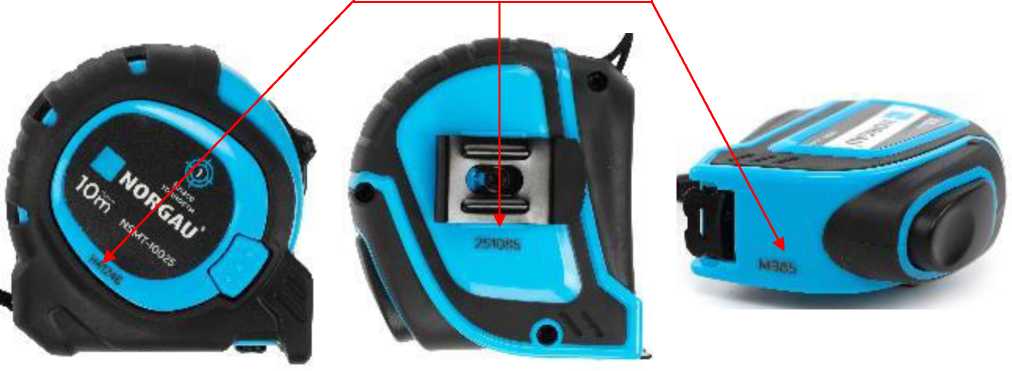

модификация NSMT-3516 с зав. № M985, модификация NSMT-5525 с зав. № 251085, модификация NSMT-10025 с зав. № H41246

Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»), г. Москва, ИНН 7727159340

Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»), г. Москва, ИНН 7727159340

ОС

МП-7.0502025 «ГСИ. Рулетки измерительные стальные NORGAU NSMT. Методика поверки»

1 год

Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»), г. Москва ИНН 7727159340

ООО РМЦ «Калиброн», г. Москва

12.11.2025

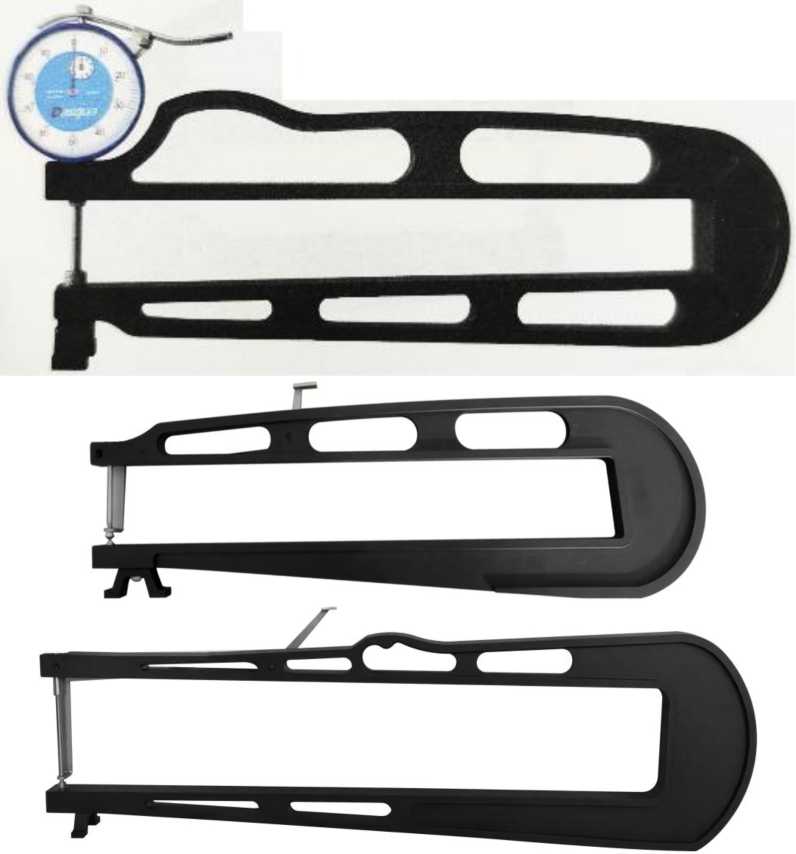

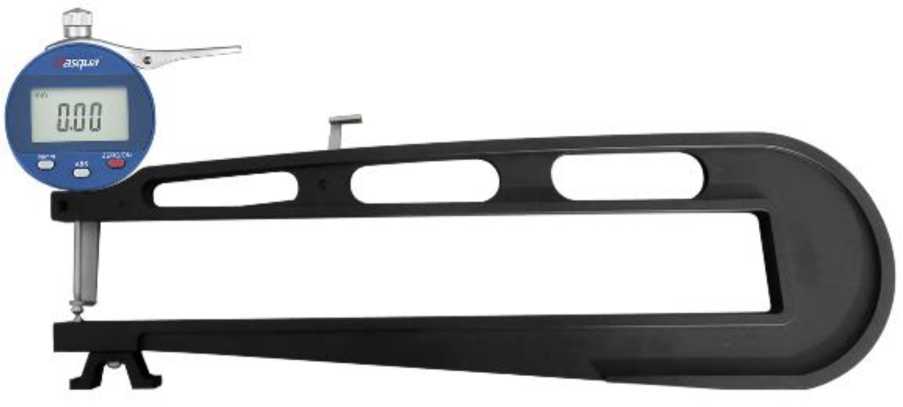

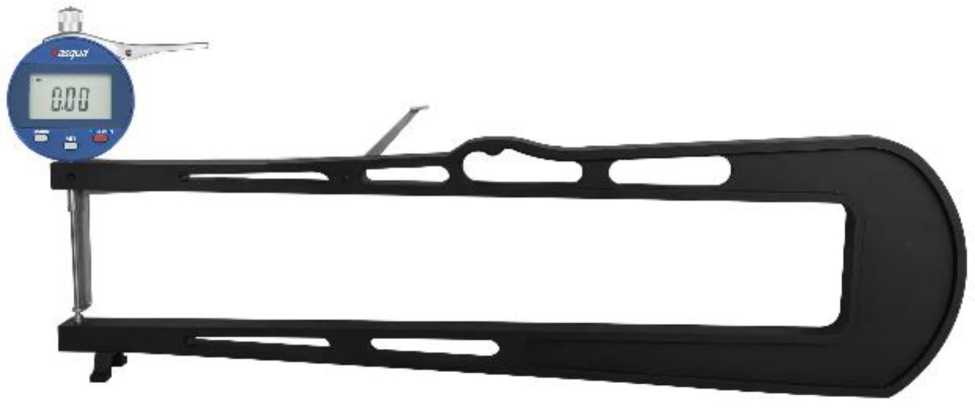

11.

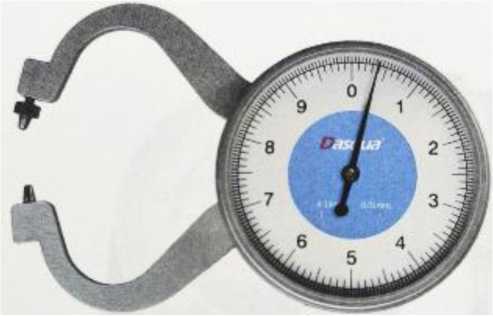

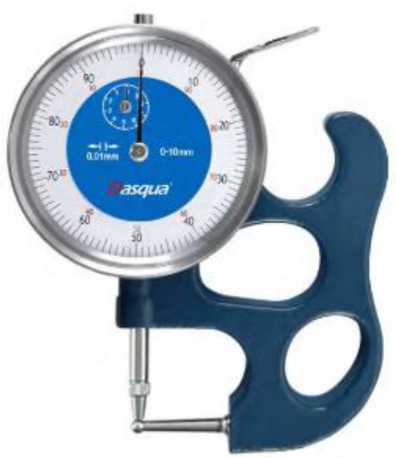

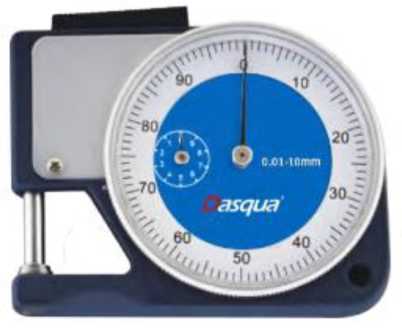

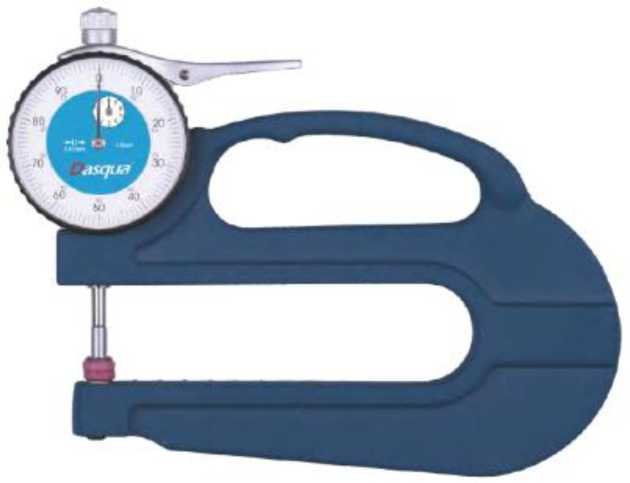

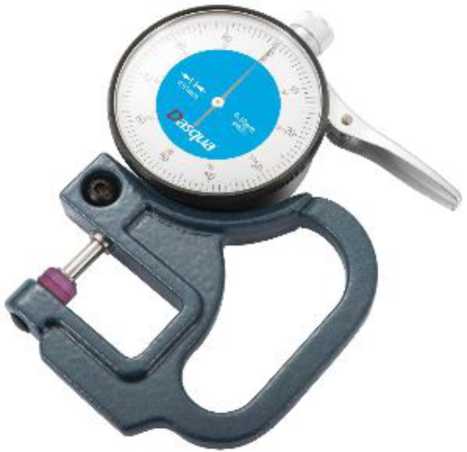

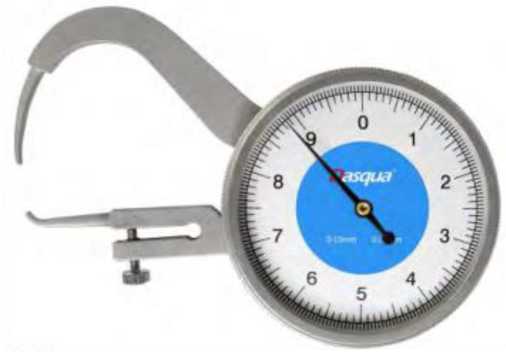

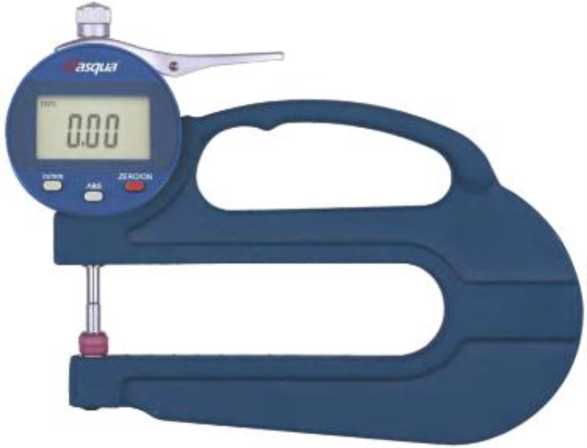

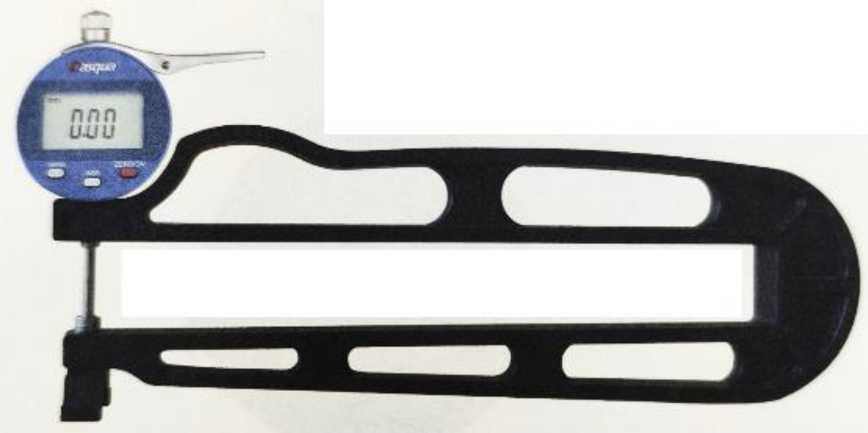

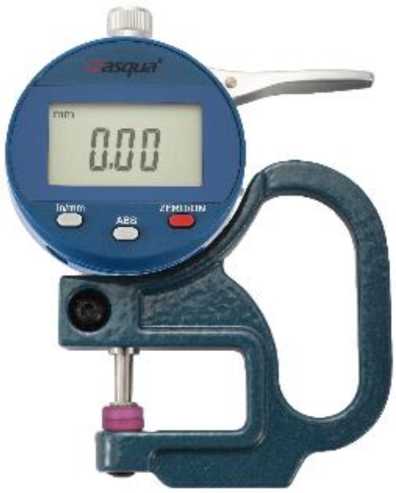

Толщиномеры индикаторные

Обозначение отсутствует

С

98074-26

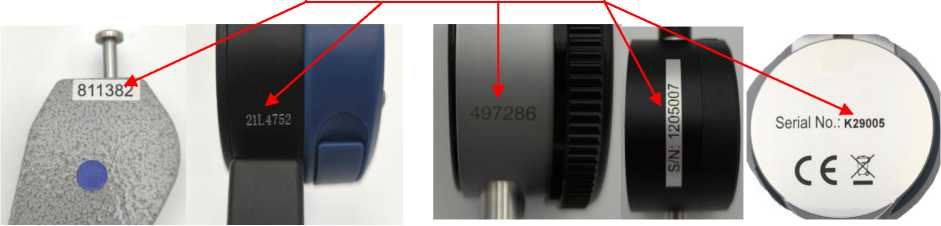

Модификация ТР с зав. № 811382, модификация ТР с зав. №4374237, модификация ТР с зав. №3101246, модификация ТР с зав. №8241224, модификация ТР с зав. № TR74236, модификация ТР с зав. №5451233, модификация ТРЦ с зав. № H24464, модификация ТРЦ с зав. № GG78424, модификация ТРЦ с зав. № HD32145, модификация ТРЦ с зав. № B247985, модификация ТРЦ с зав. № UY4136

Dasqua Technology Ltd, Китай

Dasqua Technology Ltd, Китай

ОС

МП-7.0472025 «ГСИ. Толщиномеры индикатор-ные. Методика поверки»

1 год

Общество с ограниченной ответственностью «Измерительные Решения» (ООО «Измерительные Решения»), г. Москва ИНН 9723170730

ООО РМЦ «Калиброн», г. Москва

17.11.2025

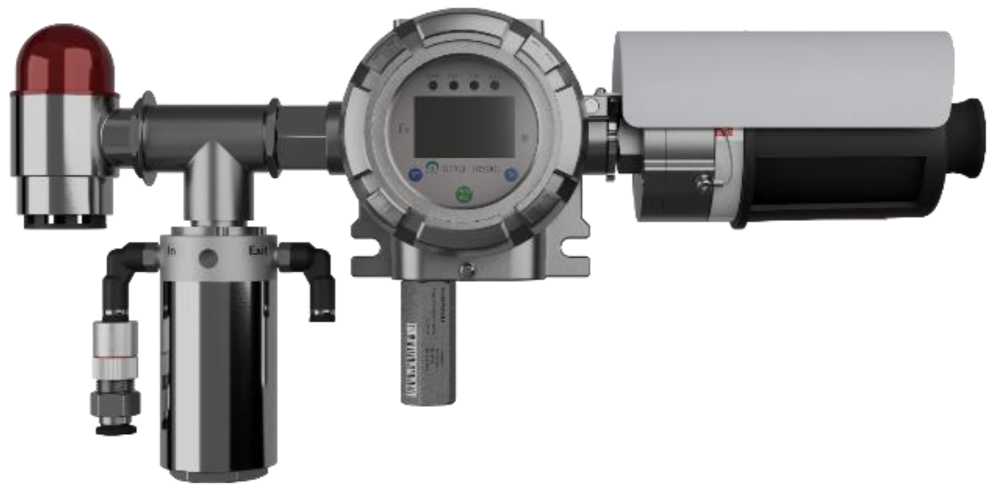

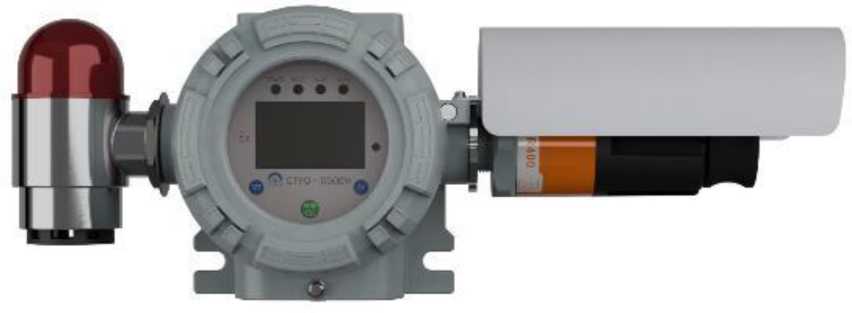

12.

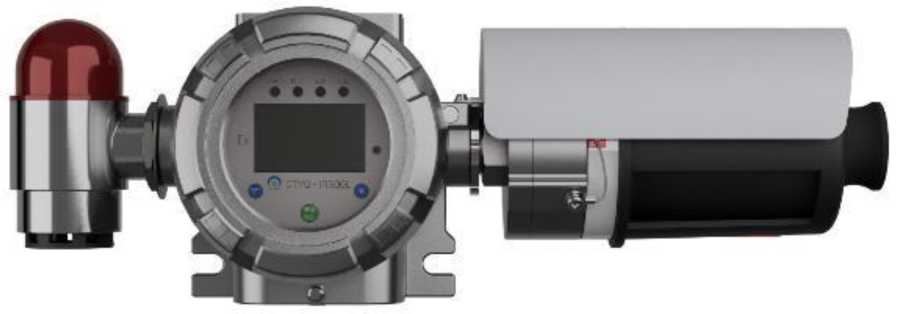

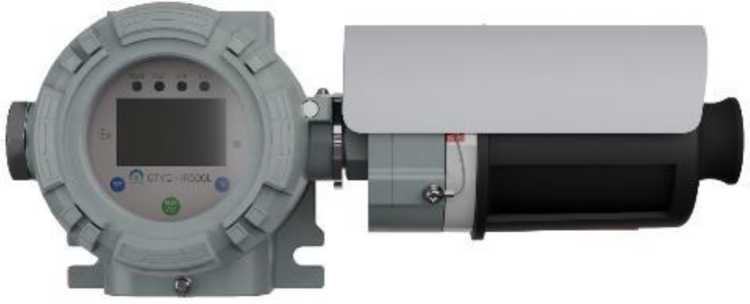

Газоанализаторы стационарные

Nuoan

С

98075-26

Модель Nuoan GTYQ-IR500L (GTYQ-IR500L-A-G001-G201-SS316-04) c зав. № 9240402158, модель Nuoan GTYQ-

Фирма «Shen- zhen Nuoan Technology Co., Ltd.», Китай

Фирма «Shen- zhen Nuoan Technology Co., Ltd.», Китай

ОС

МП-10262025 «ГСИ. Газоанализаторы стационарные Nuoan. Методика

1 год

Общество с ограниченной ответственностью «Зетрон Рус» (ООО «Зетрон Рус»), г. Москва,

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

18.09.2025

IR500L (GTYQ-IR500L-B-AL-03) с зав. № 9240402160, модель Nuoan GTYQ-IR500M (GTYQ-IR500M-A- AL-03) с зав. № 9240402152

поверки»

ИНН 9723193167

13.

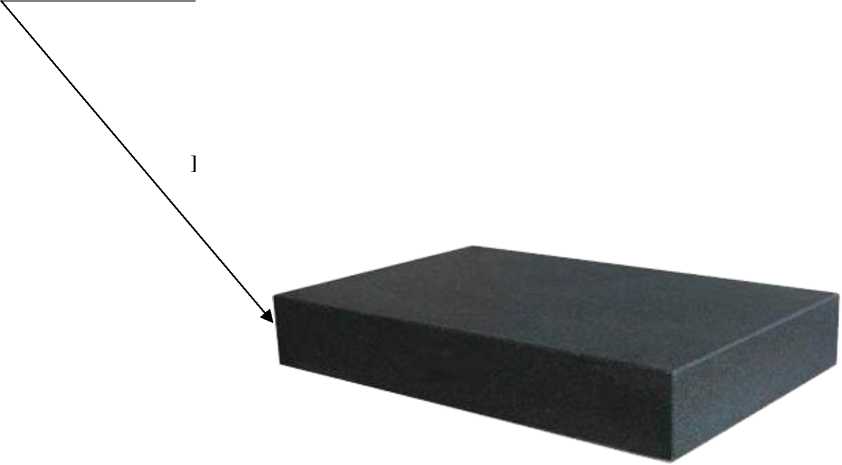

Плиты поверочные и разметочные

Обозна чение отсутствует

С

98076-26

плита 1 - 0 -400х400 ГОСТ 10905-86 зав. № 5П057, плита 2 - 1 -630х400 ГОСТ 10905-86 зав. № 5П058, плита 3 - 00 - 250х250 ГОСТ 10905-86 зав. № 5П056, плита 3 - 0 -1600х1000 ГОСТ 10905-86 зав. № 5П285

Общество с ограниченной ответственностью ПКФ «ИНКОН» (ООО ПКФ «ИНКОН»), г. Челябинск ИНН 7448215770

Общество с ограниченной ответственностью ПКФ «ИНКОН» (ООО ПКФ «ИНКОН»), г. Челябинск ИНН 7448215770

ОС

МИ 2007 89 «ГСИ. Плиты поверочные и разметочные. Методика поверки»

2 года, для эталонных плит - 1 год

Общество с ограниченной ответственностью ПКФ «ИНКОН» (ООО ПКФ «ИНКОН»), г. Челябинск ИНН 7448215770

УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Екатеринбург

13.11.2025

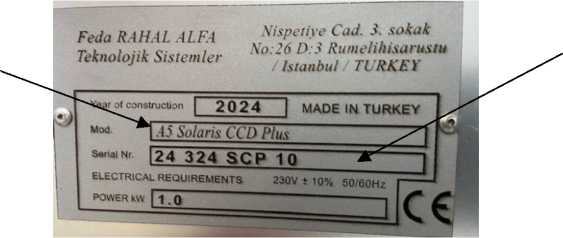

14.

Спектрометры оптические эмиссионные

А5 Solaris CCD Plus

С

98077-26

24 324 SCP 10

Feda RAHAL ALFA Teknolojik Sistemler, Турецкая Республика

Feda RAHAL ALFA Teknolojik Sistemler, Турецкая Республика

ОС

МП-2422627-2025 «ГСИ. Спектрометры оптические эмиссион ные А5 Solaris CCD Plus. Методика поверки»

1 год

Общество с ограниченной ответственно стью «ДжиЭнЭр Норд» (ООО «ДжиЭнЭр Норд»), г. Санкт-Петербург, ИНН 7801274503

ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург

24.11.2025

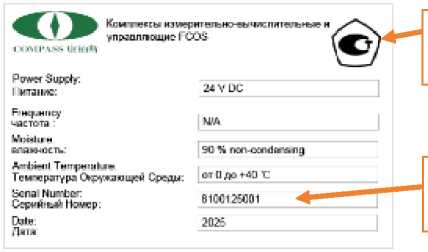

15.

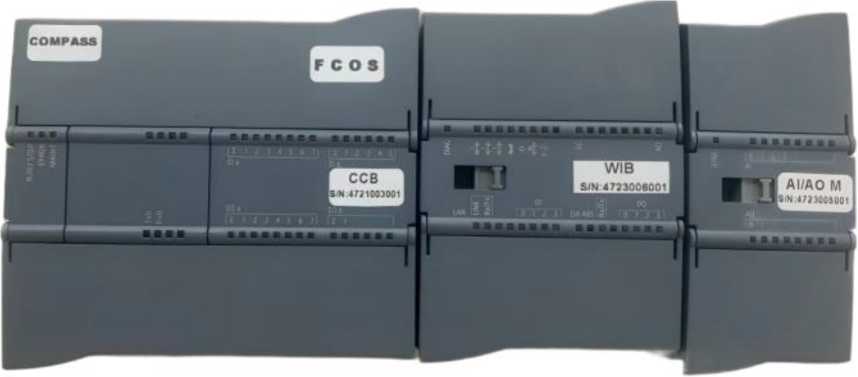

Комплексы измерительно-вычислительные и управляющие

FCOS

С

98078-26

8100125001

«Compass Bulk Conveying System (Beijing) Co., Ltd.», Китай

«Compass Bulk Conveying System (Beijing) Co., Ltd.», Китай

ОС

МП-1013 2025 «ГСИ. Комплексы измерительно-вычислительные и управляю-

4 года

«Compass Bulk Conveying System (Beijing) Co., Ltd.», Китай

ООО «ПРОММАШ ТЕСТ Метрология», г. Чехов

26.01.2026

щие FCOS. Методика поверки»

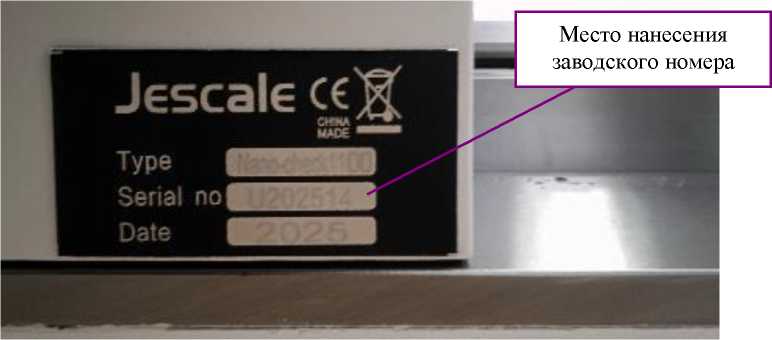

16.

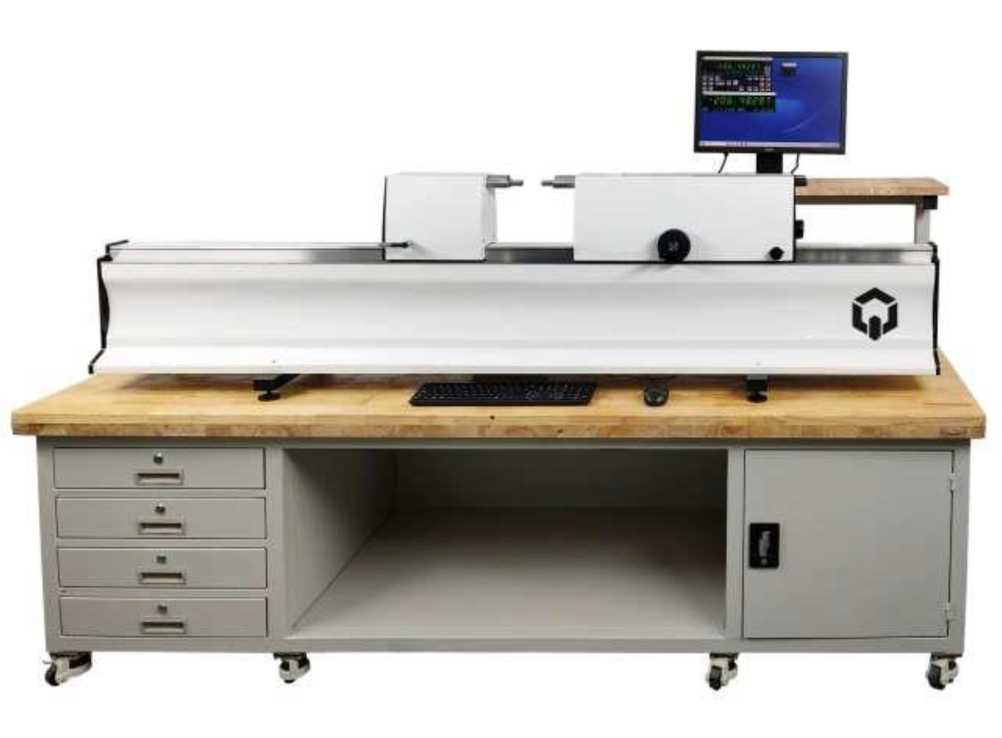

Длиномер горизонтальный

Nano check 1100

Е

98079-26

U202514

Shanghai Je-scale Instrument Technology Co., Ltd, Китай

Shanghai Je-scale Instrument Technology Co., Ltd, Китай

ОС

МП 25120004-2025 «ГСИ. Длиномер горизонтальный Nano-check 1100. Методика поверки»

1 год

Общество с ограниченной ответственностью «Призма» (ООО «Призма»), г. Санкт- Петербург ИНН 7811477397

ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург

18.12.2025

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   ^Ma_^a   2026 г. №   ⁵⁶¹

Лист № 1 Регистрационный № 98064-26                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источник оптического излучения перестраиваемый Ceyear 6317A

Назначение средства измерений

Источник оптического излучения перестраиваемый Ceyear 6317A (далее - источник Ceyear 6317A) предназначен для воспроизведения (генерации) средней мощности и длин волн оптического излучения в спектральном диапазоне от 1500 до 1600 нм, требуемых для разработки и производства активных и пассивных интегральных оптических устройств.

Описание средства измерений

Принцип действия источника Ceyear 6317A основан на генерации лазерного излучения лазерным диодом при прохождении через него электрического тока с последующим получением одночастотного режима работы с помощью дифракционной решетки. Посредством поворота отражающего зеркала, стоящего на пути оптического пучка после дифракционной решетки обеспечивается перестройка источника Ceyear 6317A по длине волны в спектральном диапазоне от 1500 до 1600 нм.

Управление работой источника Ceyear 6317A осуществляется с помощью встроенного компьютера. Конструктивно источник Ceyear 6317A выполнен в прямоугольном металлическом корпусе настольно-переносного типа.

К данному типу средства измерений относится источник Ceyear 6317A с заводским номером QZML000277.

Для ограничения доступа внутрь корпуса произведено его пломбирование методом нанесения пломбы на крепежный винт корпуса источника Ceyear 6317A.

Заводской номер источника Ceyear 6317A, состоящий из арабских цифр и букв латинского алфавита, нанесён печатным способом на наклейку, расположенную на задней панели корпуса.

Нанесение знака поверки на источник Ceyear 6317A не предусмотрено.

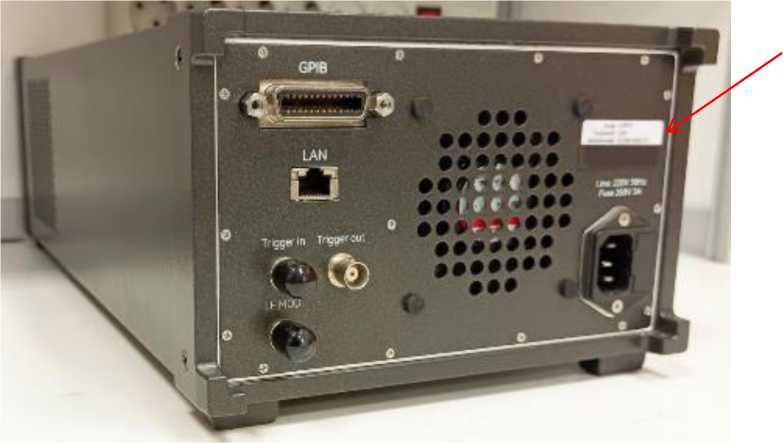

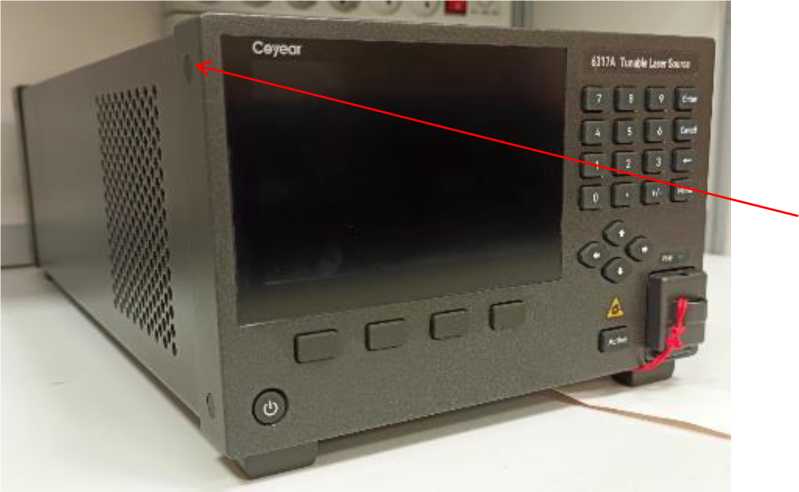

Общий вид источника Ceyear 6317A, схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 1.

Место пломбирования

Место нанесения заводского номера

Рисунок 1 - Источник Ceyear 6317A

Программное обеспечение

Программное обеспечение (далее - ПО), входящее в состав источника Ceyear 6317A, выполняет функции установки параметров оптического излучения на выходе волоконно-оптического разъема источника и отображения измерительной информации в цифровом виде на экране источника Ceyear 6317A в удобном для оператора виде. Метрологически значимая часть ПО источника Ceyear 6317A выделена и представляет собой программный продукт «Ceyear 6317A Control Software». Метрологически значимая часть ПО защищена от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса источника Ceyear 6317A.

Идентификационные данные ПО приведены в таблице 1.

Уровень       защиты       ПО       «высокий»       в       соответствии

с Р 50.2.077-2014.

аблица 1 - Идентификационные данные (признаки) ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Ceyear 6317A Control Software
Номер версии (идентификационный номер) ПО, не ниже	1.0.11
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

аблица 2 - Метрологические характеристики источника Ceyear 6317A

Наименование характеристики	Значение
Диапазон установки длины волны, нм	от 1500 до 1600
Пределы допускаемой абсолютной погрешности установки длины волны, пм	±20
Нестабильность установленной длины волны*, пм, не более	±5
Средняя мощность оптического излучения на выходе волоконнооптического разъема в спектральном диапазоне от 1500 до 1600 нм, мВт (дБм), не менее	10 (10)
Нестабильность уровня средней мощности оптического излучения на выходе волоконно-оптического разъема*, дБ, не более	±0,01
* В течение 10 минут при колебаниях температуры окружающей среды не более ±0,5 °С

аблица 3 - Основные технические характеристики источника Ceyear 6317A

Наименование характеристики	Значение
Разрешение установки длины волны, нм	0,0001
Тип оптического разъема	FC/APC
Напряжение питания переменного тока, В	от 198 до 242
Габаритные размеры (длина х ширина х высота), мм, не более	213х133х451
Масса, кг, не более	8
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа	от +15 до +35 80 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Источник оптического излучения перестраиваемый	Ceyear 6317A	1 шт.
Кабель питания	-	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в главе 3 «Руководство по эксплуатации» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 06.08.2024 № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации».

Правообладатель

Ceyear Technologies Co., Ltd, Китай

Адрес: No. 98 Xiangjiang Road, Qingdao (266555), China

Телефон: +86 532 86896691, 400-1684191

Web-сайт: https://www.ceyear.com

E-mail: sales@ceyaer.com, techbb@ceyear.com

Изготовитель

Ceyear Technologies Co., Ltd, Китай

Адрес: No. 98 Xiangjiang Road, Qingdao (266555), China

Телефон: +86 532 86896691, 400-1684191

Web-сайт: https://www.ceyear.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»

(ФГБУ «ВНИИОФИ»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46

ИНН: 9729338933

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30003-2014

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    ^М_Р__   2026 г. №    ⁵⁶¹

Лист № 1 Регистрационный № 98065-26                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» РЦ-8072 Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» РЦ-8072 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», автоматизированное рабочее место (АРМ), устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом

Лист № 2 Всего листов 7 коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов. Также на сервере имеется возможность расчета потерь электроэнергии от точки измерений до точки поставки в случае использования данных от АИИС КУЭ в качестве замещающей информации либо для расчета величины сальдо перетоков электроэнергии по внутреннему сечению коммерческого учета. От сервера ИВК информация передается на АРМ энергосбытовой организации по выделенному каналу связи по протоколу TCP/IP.

Передача результатов измерений от сервера ИВК или АРМ энергосбытовой организации коммерческому оператору (КО) и другим субъектам оптового рынка электроэнергии и мощности (ОРЭМ) производится в виде файлов в xml-формате по электронной почте с использованием электронной подписи согласно требованиям «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» (Приложение 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ. УССВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УССВ осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении показаний часов сервера с УССВ на величину более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи, но не реже 1 раза в сутки, корректировка часов счетчиков производится при расхождении показаний часов счетчика с часами сервера на величину более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «Лента» РЦ-8072, наносится на этикетку, расположенную на внешней поверхности серверного шкафа, типографским способом. Дополнительно заводской номер 3/8072 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3E736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

аблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УССВ			Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	ТП-5.2, РУ-0,4 кВ, Ввод 1 0,4 кВ	ТТЕ-Р 816 Кл.т. 0,5 2500/5 Рег. № 73622-18 Фазы: А; В; С	—	Меркурий 234 ARTMX2-03 DPBR.R Кл.т. 0,5S/1,0 Рег. № 75755-19	УССВ-2 Рег. № 54074-13	Сервер ООО «Лента»	Активная Реактивная	1,0 2,1	3,2 5,6
2	ТП-5.1, РУ-0,4 кВ, Ввод 1 0,4 кВ	ТТЕ-60 Кл.т. 0,5S 600/5 Рег. № 73808-19 Фазы: А; В; С	—	Меркурий 234 ARTMX2-03 DPBR.R Кл.т. 0,5S/1,0 Рег. № 75755-19			Активная Реактивная	1,0 2,1	3,3 5,6
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)									±5 с

Примечания:

• 1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3.   Погрешность в рабочих условиях указана для ИК № 1 для силы тока 5 % от 1ном, для ИК № 2 для силы тока 2 % от 1ном, cos9 = 0,8инд.

• 4.   Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УССВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО), а также замена ПО на аналогичное, с версией не ниже, указанной в таблице 1. Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	2
Нормальные условия:
параметры сети:
напряжение, % от ином	от 95 до 105
сила тока, % от 1ном
для ИК № 1	от 5 до 120
для ИК № 2	от 1 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации:
параметры сети:
напряжение, % от ином	от 90 до 110
сила тока, % от 1ном
для ИК № 1	от 5 до 120
для ИК № 2	от 1 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ, °С	от -40 до +40
температура окружающей среды в месте расположения счетчиков, °С	от 0 до +35
температура окружающей среды в месте расположения сервера, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов:
для счетчиков:
среднее время наработки на отказ, ч, не менее	320000
среднее время восстановления работоспособности, ч	2
для УССВ:
среднее время наработки на отказ, ч, не менее	74500
среднее время восстановления работоспособности, ч	2
для сервера:
среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1

Продолжение таблицы 3

1	2
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее при отключении питания, лет, не менее для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее	90 30 3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков:

параметрирования;

коррекции времени в счетчиках;

формирование событий по результатам автоматической самодиагностики;

отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

перерывы питания с фиксацией времени пропадания и восстановления.

• -   журнал сервера:

изменение значений результатов измерений;

изменение коэффициентов измерительных трансформаторов тока и напряжения; пропадания питания;

коррекции времени в счетчиках и сервере;

пропадание и восстановление связи со счетчиками;

замены счетчика;

полученные с уровня ИИК «Журналы событий».

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения;

испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока измерительные разъемные	ТТЕ-Р 816	3
Трансформаторы тока измерительные	ТТЕ-60	3
Счетчики электрической энергии статические	Меркурий 234	2
Устройства синхронизации системного времени	УССВ-2	1
Сервер	—	1
Формуляр	АКУП.411711.022.ПФ.8072	1
Методика поверки	—	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Лента» РЦ-8072», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «Лента»

(ООО «Лента»)

ИНН 7814148471

Юридический адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Изготовитель

Общество с ограниченной ответственностью «Лента»

(ООО «Лента»)

ИНН 7814148471

Адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б

Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²⁴ »    ^маР^та   2026 г. №    ^{56 1}

Регистрационный № 98066-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-16 Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-16 (далее - РГС) предназначен для измерения объёма жидкости.

Описание средства измерений

Принцип действия основан на зависимости объёма жидкости, находящейся в резервуаре от уровня его наполнения.

РГС представляет собой закрытый горизонтальный цилиндрический сосуд, оснащённый люками и патрубками.

РГС, заводской номер 01 336 №1, расположен на территории цеха подготовки и перекачки нефти Тевлинско-Русскинского месторождения ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь».

Заводской номер в виде цифрового обозначения нанесён методом аэрографии на информационной табличке установленной на крышке горловины резервуара. Нанесение знака поверки на РГС не предусмотрено. Пломбирование РГС не предусмотрено.

Общий вид РГС на месте эксплуатации представлен на рисунке 1.

Рисунок 2 - Информационная табличка

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	16
Пределы допускаемой относительной погрешности определения вместимости, % (объёмный метод)	± 0,25

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа	от - 50 до + 50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Резервуар стальной горизонтальный цилиндрический	РГС-16	1
Паспорт		1

Сведения о методиках (методах) измерений

приведены в разделе 9 «Измерение объёма жидкости в резервуаре» паспорта.

Нормативные документы, устанавливающие требования к средствам измерений

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».

Правообладатель

Территориально-производственное предприятие «Когалымнефтегаз»

Общество с ограниченной ответственностью «ЛУКОЙЛ-Западная Сибирь»

(ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь»)

ИНН 8608048498

Юридический адрес: 628486, Ханты-Мансийский автономный округ — Югра, г. Когалым, ул. Прибалтийская, д. 20

Изготовитель

Территориально-производственное предприятие «Когалымнефтегаз»

Общество с ограниченной ответственностью «ЛУКОЙЛ-Западная Сибирь»

(ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь»)

ИНН 8608048498

Адрес: 628486, Ханты-Мансийский автономный округ — Югра, г. Когалым, ул. Прибалтийская, д. 20

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе»

(ФБУ «Тюменский ЦСМ»)

Адрес: 625027, Тюменская область, г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 500-532

Web-сайт: littps://TiiCM.p(|)

E-mail: info@csm72.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.311495

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ »           2026 г. №    ^{5 61}

Регистрационный № 98067-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-16 Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-16 (далее - РГС) предназначен для измерения объёма жидкости.

Описание средства измерений

Принцип действия основан на зависимости объёма жидкости, находящейся в резервуаре от уровня его наполнения.

РГС представляет собой закрытый горизонтальный цилиндрический сосуд, оснащённый люками и патрубками.

РГС расположен на территории цеха подготовки и перекачки нефти Южно-Ягунского месторождения ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь».

Заводской номер 077.08.22 в виде цифрового обозначения нанесён методом аэрографии на информационную табличку, установленную на крышке горловины резервуара. Нанесение знака поверки на РГС не предусмотрено. Пломбирование РГС не предусмотрено.

Общий вид РГС на месте эксплуатации представлен на рисунке 1.

Рисунок 2 - Место нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	16
Пределы допускаемой относительной погрешности определения вместимости, % (объёмный метод)	± 0,25

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа	от - 50 до + 50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Резервуар стальной горизонтальный цилиндрический	РГС-16	1
Паспорт		1

Сведения о методиках (методах) измерений приведены в разделе 9 «Измерение объёма жидкости в резервуаре» паспорта.

Нормативные документы, устанавливающие требования к средствам измерений

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».

Правообладатель

Территориально-производственное предприятие «Когалымнефтегаз»

Общество с ограниченной ответственностью «ЛУКОЙЛ-Западная Сибирь»

(ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь»)

ИНН 8608048498

Юридический адрес: 628486, Ханты-Мансийский автономный округ — Югра, г. Когалым, ул. Прибалтийская, д. 20

Изготовитель

Территориально-производственное предприятие «Когалымнефтегаз»

Общество с ограниченной ответственностью «ЛУКОЙЛ-Западная Сибирь»

(ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь»)

ИНН 8608048498

Адрес: 628486, Ханты-Мансийский автономный округ — Югра, г. Когалым, ул. Прибалтийская, д. 20

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе»

(ФБУ «Тюменский ЦСМ»)

Адрес: 625027, Тюменская область, г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 500-532

Web-сайт: https://тцсм.рф

E-mail: info@csm72.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.311495

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    ^м_^та   2026 г. №    ^{56 1}

Лист № 1 Регистрационный № 98068-26                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры радарные волноводные UDR1000

Назначение средства измерений

Уровнемеры радарные волноводные UDR1000 (далее - уровнемеры) предназначены для контактных измерений уровня жидкости и сыпучих материалов.

Описание средства измерений

Принцип работы уровнемеров основан на методе импульсной рефлектометрии: по волноводу посылается микроволновый импульс и измеряется интервал времени двойного пробега этого импульса до места неоднородности волнового сопротивления (границы раздела веществ с разной диэлектрической проницаемостью). Уровень продукта определяется как разность значений высоты установки уровнемера и измеренной дистанции.

Уровнемеры состоят из электронного преобразователя и волновода (зонда). Электронный преобразователь представляет собой электронный блок, находящийся внутри металлического корпуса. В зависимости от назначения и условий применения уровнемеры имеют модели с различными типами волноводов (зондов): стержень или одинарный трос (UDR1000-51), из коррозионностойких материалов (PTFE) (UDR1000-52), коаксиальный (UDR1000-54), высокотемпературный (UDR1000-55), для высокой температуры и высокого давления (UDR1000-56).

Уровнемеры изготавливаются в общепромышленном и взрывозащищённом исполнениях.

Уровнемеры монтируются над поверхностью измеряемой среды. Волновод погружается в измеряемую среду. В зависимости от исполнения крепление уровнемеров к технологическому оборудованию может быть выполнено с помощью фланцев, резьбовых соединений или переходников.

Измерительная и диагностическая информация отображается на индикаторе (при наличии), а также передаётся в систему верхнего уровня (контроллер, персональный компьютер, автоматическая система управления предприятием) с помощью цифровых протоколов связи (Modbus или HART) или с помощью аналогового выходного сигнала силы постоянного тока (4 - 20) мА.

Нанесение знака поверки на СИ не предусмотрено.

Общий вид уровнемеров представлен на рисунке 1.

заводского номера и знака утверждения типа (маркировочная табличка) ^в)

Рисунок 1 - Общий вид уровнемеров:

а) UDR1000-51, б) UDR1000-52, в) UDR1000-54, г) UDR1000-55, д) UDR1000-56

Знак утверждения типа, заводской номер в виде цифрового обозначения, состоящего из арабских цифр, основные технические характеристики наносятся на маркировочную табличку (лазерной гравировкой), расположенную на корпусе уровнемеров (см. рисунок 2).

Рисунок 2 - Макет маркировочной таблички

Программное обеспечение

Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО предназначено для обработки измерительной информации, отображения результатов измерений на цифровом индикаторе уровнемера (при его наличии), формирования параметров выходных сигналов, проведения диагностики, передачи данных на верхний уровень.

Метрологически значимая часть ПО записана в энергонезависимую память уровнемеров, может быть изменена только на предприятии-изготовителе. Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Метрологические характеристики нормированы с учётом влияния ПО.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Level meter
Номер версии (идентификационный номер) ПО	731ххх
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений уровня1), м - жёсткий волновод - гибкий волновод	от 0 до 6 от 0 до 20
Пределы допускаемой абсолютной погрешности измерений уровня1), мм	±2 (при диапазоне измерений до 10 м включ.); ±5 (при диапазоне измерений св. 10 до 20 м)
1) Фактический диапазон измерений и погрешность зависят от конструкции зонда уровнемера и указывается на маркировочной табличке и в паспорте.

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Давление измеряемой среды1), МПа: - UDR1000-51, -54, -55 - UDR1000-52 - UDR1000-56	от -0,1 до 4,0 от -0,1 до 1,6 от -0,1 до 20,0
Диапазон температур измеряемой среды1-*, °С: - UDR1000-51, -52, -54 - UDR1000-55 - UDR1000-56	от -40 до +120 от -40 до +120 от -150 до +250 от -150 до +450
Напряжение питания постоянного тока, В	от 19 до 28
Выходной сигнал	(4 - 20) мА / HART

Продолжение таблицы 3

Наименование характеристики	Значение
Маркировка взрывозащиты: - при температуре технологического процесса до +80 °C - при температуре технологического процесса до +200 °C	0Ex ia IIC T6 Ga Х Ex ia IIIC T80°C Dа Х 0Ex ia IIC T4...T2 Ga Х Ex ia IIIC T130°C... T210°C Dа Х
Степень защиты, обеспечиваемая оболочной	IP66 / IP67
Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды для ЖК-дисплея, °С - атмосферное давление, кПа	от -60 до +80 от -30 до +70 от 86 до 108
1) Указывается на маркировочной табличке и в паспорте.

Таблица 4 - Показатели надёжности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	220 000
Средний срок службы, лет, не менее	25

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, на маркировочную табличку способом, гарантирующим его сохранение.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Уровнемер радарный волноводный	UDR1000	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.1)
1) Допускается прилагать 1 экземпляр на партию уровнемеров в одном заказе или поставлять на электронном носителе.

Сведения о методиках (методах) измерений

приведены в разделе 5 руководства по эксплуатации уровнемеров радарных волноводных UDR1000.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

Техническая документация «BEIJING BIIC FAR EAST INSTRUMENT CO., LTD»,

Китай.

Правообладатель

«BEIJING BIIC FAR EAST INSTRUMENT CO., LTD», Китай

Адрес: Room 101, Building 3, No.3 Courtyard, No.3, Guanggu 7th street, Yanqing district, Beijing, China

Тел.: +86-10-64513838

Изготовитель

«BEIJING BIIC FAR EAST INSTRUMENT CO., LTD», Китай

Адрес: Room 101, Building 3, No.3 Courtyard, No.3, Guanggu 7th street, Yanqing district, Beijing, China

Тел.: +86-10-64513838

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46

Телефон/факс: +7 (495) 437-37-29 / 437-56-66

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    ^М_Р__   2026 г. №    ⁵⁶¹

Регистрационный № 98069-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи аналоговых сигналов измерительные НПТ-5

Назначение средства измерений

Преобразователи аналоговых сигналов измерительные НПТ-5 (далее - преобразователи) предназначены для измерений и преобразования выходных сигналов от термопреобразователей сопротивления в виде электрического сопротивления постоянного тока в сигналы силы постоянного тока.

Описание средства измерений

Принцип действия преобразователей основан на измерении электрического сопротивления постоянного тока, получаемого от первичных преобразователей (датчиков) температуры, которое преобразуется микропроцессорным модулем в унифицированный аналоговый выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА.

Конструктивно преобразователи выполнены в пластмассовых корпусах с разъемами типа DIN 43650 и М12, а также в бескорпусном исполнении (печатная плата с электронными компонентами) для установки в клеммные головки или соединительные коробки датчиков температуры.

Структура и расшифровка условного обозначения исполнений преобразователей приведена на рисунке 1 и в таблице 1.

НПТ-5

Х

1

Рисунок 1 - Структура условного обозначения преобразователей

Таблица 1 - Расшифровка структуры условного обозначения преобразователей

Позиция	Код	Описание
1	отсутствует	Конструктивное исполнение с разъемами типа DIN 43650;
	М12	с разъемами типа М12;
	БК	бескорпусное (печатная плата с электронными компонентами)
2		Пределы допускаемой основной приведенной к диапазону измерений и преобразования погрешности
	0,1	±0,1 %
	0,25	±0,25 %
	50М	Тип НСХ входного сигнала по ГОСТ 6651: 50М (а=0,00428 °C-1);
	100М	100М (а=0,00428 °C-1);
3	50П	50П (а=0,00391 °С-1);
	100П	100П (а=0,00391 °С-1);
	РТ100	Pt100 (а=0,00385 °C-1);
	PT500	Pt500(a=0,00385 °C-1);
	РТ1000	PtlOOO (а=0,00385 °C-1)
4	2	Тип схемы подключения: двухпроводная;
	3	трёхпроводная;
	4	четырёхпроводная

Общий вид преобразователей приведён на рисунках 2-4. Допускается изготовление преобразователей с другим цветом корпуса.

Пломбирование преобразователей не предусмотрено.

Заводской номер, состоящий из арабских цифр, наносятся типографским методом, методом гравировки, или другим методом, предусмотренным изготовителем. Заводской номер преобразователей НПТ-5 и НПТ-5М12 наносится на корпус, как показано на рисунках 2-3. Заводской номер преобразователей НПТ-5БК наносится на печатную плату, как показано на рисунке 4. Нанесение знака поверки на корпус преобразователя не предусмотрено конструкцией.

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции измерений и преобразований.

Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения - недоступны.

Метрологические и технические характеристики

Метрологические и основные технические характеристики преобразователей приведены в таблицах 2, 3. Показатели надежности приведены в таблице 4.

Таблица 2 - Метрологические характеристики

Тип входного сигнала	Диапазон измерений и преобразования1) , °С	Диапазон выходных сигналов, мА	Пределы допускаемой основной2) приведенной к диапазону измерений и преобразования3) погрешности (Y), %
Термопреобразователи сопротивления ГОСТ 6651-2009
50П (а=0,00391 °С-1)	от -200 до +850	от 4 до 20	±0,25
100П (а=0,00391 °С-1)	от -200 до +850		±0,1; ±0,25
Pt100 (а=0,00385 °С-1)	от -200 до +850		±0,1; ±0,25
Pt500 (а=0,00385 °C-1)	от -200 до +850		±0,1; ±0,25
Pt1000 (а=0,00385 °C-1)	от -200 до +850		±0,1; ±0,25
50М (а=0,00428 °C-1)	от -180 до +200		±0,25
100М (а=0,00428 °C-1)	от -180 до +200		±0,1; ±0,25
1) Указаны предельные значения диапазона измерений и преобразований. Диапазон измерений настраивается в соответствии с заказом внутри предельного диапазона измерений. Минимальный интервал диапазона преобразований равен 100 °С; Максимальный интервал диапазона преобразований для 50П (а=0,00391 °С-1), 100П (а=0,00391 °С-1), Pt100 (а=0,00385 °С-1), Pt500 (а=0,00385 °C-1) и Pt1000 (а=0,00385 °C-1) равен 600 °С; 2) Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, при изменении температуры окружающей среды от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур, равняются 0,5-у; 3) Диапазон преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов преобразований. Нормирующим значением для основной погрешности является диапазон, указанный в паспорте на преобразователь, но не менее 100 °С.

аблица 3 - Технические характеристики

Наименование характеристики	Значение
Нормальные условия применения: температура окружающей среды, °С относительная влажность воздуха без конденсации, %	от +15 до +30 от 30 до 80
Рабочие условия применения: температура окружающей среды, °С - для НПТ-5 и НПТ-5М12 - для НПТ-5БК относительная влажность воздуха без конденсации, %	от -40 до +60 от -40 до +85 от 20 до 98
Номинальное значение напряжения питания постоянного тока, В	24
Габаритные размеры, не более: - для НПТ-5, мм - для НПТ-5М12, мм - для НПТ-5БК (ДхВхШ), мм	034,0x54,4 034,0x68,5 71,2x69,2x14,0
Масса, кг, не более	0,11

аблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч, не менее	100000
Средний срок службы, лет, не менее	12

Знак утверждения типа

наносится на корпус преобразователей НПТ-5 и НПТ-5М12 и на печатную плату преобразователей НПТ-5БК типографским методом, методом гравировки, или другим методом, не ухудшающим качеств, а также на титульный лист Паспорта и Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Преобразователи поставляются в комплекте в соответствии с таблицей 5.

аблица 5 - Комплектность преобразователей

Наименование	Обозначение	Количество
Преобразователь аналоговых сигналов измерительный	В соответствии с заказом (таблица 1)	1 шт.
Паспорт и Гарантийный талон	КУВФ.405541.013 ПС	1 экз.
Руководство по эксплуатации	КУВФ.405541.013 РЭ	1 экз.
Комплект крепежных элементов для преобразователей НПТ-5	-	1 комплект

Сведения о методиках (методах) измерений

приведены в разделе «4 Использование по назначению» Руководства по эксплуатации КУВФ.405541.013 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

ТУ 26.51.43-009-46526536-2024. Преобразователи аналоговых сигналов измерительные НПТ-5. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Производственное Объединение ОВЕН»

(ООО «Производственное Объединение ОВЕН»)

ИНН 7722127111

Юридический адрес: 111024, г. Москва, вн.тер.г. Муниципальный округ Перово, ул. 2-я Энтузиастов, д.5, к. 5, этаж 4, ком. 404

Телефон (факс): +7 (495) 641-11-56; (+7 (495) 728-41-45)

E-mail: support@owen.ru

Web-сайт: www.owen.ru

Изготовители

Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)

ИНН 7722127111

Юридический адрес: 111024, г. Москва, вн.тер.г. Муниципальный округ Перово, ул. 2-я Энтузиастов, д.5, к. 5, этаж 4, ком. 404

Адрес места осуществления деятельности: 301830, обл. Тульская, г. Богородицк, р-н. Богородицкий, проезд Заводской, д. 2Б

Телефон (факс): +7 (495) 641-11-56; (+7 (495) 728-41-45)

Е-mail: support@owen.ru

Web-сайт: www.owen.ru

Общество с ограниченной ответственностью «Завод № 423»

(ООО «Завод № 423») ИНН 7112011490

Адрес: 301830, обл. Тульская, г. Богородицк, р-н. Богородицкий, проезд Заводской, стр. 2 "Б"

Телефон (факс): +7 (495) 641-11-56 (+7 (495) 728-41-45)

Е-mail: support@owen.ru

Web-сайт: www.owen.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест») Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____» марта 2026 Г. №____ 1

Лист № 1

Регистрационный № 98070-26                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства для измерений углов установки колес автомобилей EASYRAY

Назначение средства измерений

Устройства для измерений углов установки колес автомобилей EASYRAY (далее -устройства) предназначены для измерений углов установки управляемых и неуправляемых колес и контроля основных параметров положения осей колес для любых типов легковых автомобилей.

Описание средства измерений

Принцип действия устройств заключается в обработке измерительной информации, получаемой путем импульсного освещения излучателями специальных светоотражающих мишеней, размещаемых на колесах автомобиля и считывания видеокамерами отраженных от мишеней. Управление процессом измерений, обработка и выдача результатов измерений проводится с помощью встроенного стандартного персонального компьютера, размещенного в приборной стойке с процессорным блоком.

Устройства конструктивно состоят из передвижной приборной стойки с процессорным блоком, стойки с видеокамерами и светоотражающих мишеней. Мишени имеют крепления для установки на передних и задних колесах диагностируемого автомобиля.

К средствам измерений данного типа относятся устройства для измерений углов установки колес автомобилей EASYRAY модификаций EASYRAY 200, EASYRAY 500, которые отличаются разрешением камер.

Разрешение матриц устройств модификации EASYRAY 200 - 2 мегапикселя, модификации EASYRAY 500 - 5 мегапикселей.

Пломбирование крепежных винтов корпуса устройств не предусмотрено, ограничение несанкционированного доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Заводской номер устройств в буквенно-цифровом формате наносится на маркировочную табличку, расположенную на боковой стенке приборной стойки методом офсетной печати.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид устройств для измерений углов установки колес автомобилей EASYRAY с местом расположения маркировочной таблички представлен на рисунке 1.

Общий вид маркировочной таблички с местом указания заводского номера и местом расположения знака утверждения типа представлены на рисунке 2.

Место указания заводского номера

Программное обеспечение

Для работы с устройствами используется метрологически значимое программное обеспечение (далее - ПО) «Стенд РУУК H3D», устанавливаемое на локальном персональном компьютере для управления устройством, обработки и хранения результатов измерений.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Стенд РУУК H3D
Номер версии (идентификационный номер ПО)	1.6.X
Алгоритм вычисления цифрового идентификатора	3.5.1
X - Изменяемая часть версии ПО, принимающая цифровые значения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений углов развала колес, градус^	от -25 до +25
Пределы допускаемой абсолютной погрешности измерений углов развала колес, минута	±3
Диапазон измерений углов суммарного схождения колес, градус	от -45 до +45
Пределы допускаемой абсолютной погрешности измерений суммарного схождения колес, минута	±5
|( - Здесь и далее по тексту: градус, минута - единицы измерений плоского угла.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более:
- светоотражающих мишеней (ДлинахШирина)	350х350
- стойки с камерами (ДлинахШиринахВысота)	2800х400х2800
- приборной стойки (ДлинахШиринахВысота)	760x760x1150
Масса, кг, не более:
- светоотражающих мишеней	3,5
- стойки с камерами	105
- приборной стойки	60
- персональный компьютер с устройствами ввода и вывода информации	10
- круги поворотные	15
- фиксатор руля и тормоза	2
- захваты	14
Условия эксплуатации:
- температура окружающего воздуха, °С	от +15 до +35
Параметры электропитания:
- напряжение, В	220+10% 220-15%
- частота, Гц	50/60

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка на отказ, ч	44000

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и на маркировочную табличку.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Устройства для измерений углов установки колес автомобилей	EASYRAY	1 шт.
Приборная стойка	-	1 шт.
Персональный компьютер с устройствами ввода и вывода информации	-	1 шт.
Комплект принадлежностей и приспособлений	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в:

- разделе 4 «Работа с прибором» «У стройства для измерений углов установки колес автомобилей EASYRAY. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений плоского угла, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2482 от 26.11.2018 г.;

Локальная поверочная схема для средств измерений плоского угла;

п. 2.9.1 ГОСТ 25176-82. Техническая диагностика. Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования;

ТУ 4577-001-43915158-2015. «Устройства для измерений углов установки колес автомобилей EASYRAY 200, EASYRAY 500. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ИЗИРЭЙ»

(ООО «ИЗИРЭЙ»)

ИНН 6321390018

Юридический адрес: 614036, Пермский край, г.о. Пермский, г. Пермь, ул. Космонавта Беляева, д. 40Д, кв. 50

Тел.: +7 (342) 207-27-90

E-mail: info@easyray.ru

Изготовитель

Общество с ограниченной ответственностью «ИЗИРЭЙ»

(ООО «ИЗИРЭЙ») ИНН 6321390018

Адрес: 614036, Пермский край, г.о. Пермский, г. Пермь, ул. Космонавта Беляева, д. 40Д, кв. 50.

Тел.: +7 (342) 207-27-90

E-mail: info@easyray.ru

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1, пом. 10

Тел.: +7 (495) 120-03-50

E-mail: info@autoprogress-m.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № RA.RU.314889

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    ^М_Р__   2026 г. №    ⁵⁶¹

Лист № 1 Регистрационный № 98071-26                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Нутромеры RGK

Назначение средства измерений

Нутромеры RGK (далее - нутромеры) предназначены для измерений внутренних размеров деталей.

Описание средства измерений

Принцип действия нутромеров основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.

Нутромеры состоят из следующих элементов: державки, индикатора часового типа, удлинительного стержня, измерительных поверхностей с двухконтактным касанием к измеряемому изделию и центрирующего мостика.

Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных вставок или стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.

Нутромеры изготавливаются в следующих модификациях: NI-18, NI-35, NI-50, NI-160, которые отличаются между собой диапазонами измерений и техническими характеристиками, и в исполнениях 1 и 2, отличающихся метрологическими характеристиками.

ГП RGK

Товарный знак         наносится на паспорт нутромеров типографским методом,

а также на циферблат отсчетного устройства нутромера краской или в виде наклейки. Цвет товарного знака может отличаться.

Заводской номер нутромера, включающий в себя заводской номер державки и заводской номер отсчетного устройства, наносится на термоизолирующую накладку державки с помощью гравировки, наклейки или типографским способом и на боковую поверхность корпуса отчетного устройства краской, травлением, наклейкой или лазерной маркировкой в виде цифрового обозначения, состоящего из арабских цифр. Однозначная идентификация заводского номера производится по номеру, нанесенному на державку. Заводской номер отсчетного устройства указывается в паспорте на нутромер.

Нанесение знака поверки на средство измерений и пломбирование нутромеров не предусмотрено.

Общий вид нутромеров представлен на рисунках 1 - 4.

Места нанесения заводских номеров представлены на рисунке 5.

Рисунок 3 - Общий вид нутромеров модификации NI-50

Рисунок 4 - Общий вид нутромеров модификации NI-160

Метрологические и технические характеристики

Таблица 1 - Основные метрологические характеристики

Модифик ация	Диапазон измерений нутромера, мм	Отсчетное устройство		Размах показан ий, мм, не более	Пределы допускаемой абсолютной погрешности, мм, на любом участке диапазона измерений, мм				Пределы допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мм	Измерительное усилие, Н
		Диапазон измерени й, мм	Цена деления, мм		0,1		1			нутроме ра	центрир ующего мостика
					исполн ение 1	исполн ение 2	исполн ение 1	исполне ние 2
NI-18	от 10 до 18	от 0 до 3					-	-		от 2,5 до	от 5,0 до
NI-35	от 18 до 35				±0,005	±0,008				4,5	8,5
NI-50	от 35 до 50	от 0 до 5	0,01	0,003			±0,010	±0,012	±0,003
NI-160	от 50 до 160				-	-				от 5,0 до 9,0	от 9,5 до 16,0

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение для нутромера с диапазоном измерений в мм
	от 10 до 18	от 18 до 35	от 35 до 50	от 50 до 160
Наибольшая глубина измерений, мм	100	125	150
Наименьшее перемещение измерительного стрежня, мм	0,8	1,5		4,0
Параметр шероховатости Ra, мкм, не более:
- измерительных поверхностей стержней		0,16
- опорных поверхностей центрирующего мостика		0,63

Таблица 3 - Габаритные размеры и масса

Модификация	Габаритные размеры, мм, не более			Масса, кг, не более
	длина	ширина	высота
NI-18	260	40	60	0,3
NI-35	350	50	60	0,3
NI-50	1200	60	60	0,7
NI-160	1200	160	80	0,8

Таблица 4 - Условия эксплуатации

Наименование характеристики	Значение
Условия эксплуатации:
- температура окружающего воздуха, °С	от +19 до +21
- относительная влажность воздуха, %, не более	80

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка на отказ, ч	3000

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Нутромер RGK	-	1 шт.
Индикатор часового типа	-	1 шт.
Сменные измерительные стержни	-	1 компл.
Приставочные шайбы1)	-	1 компл.
Ключ	-	1 шт.
Футляр	-	1 шт.
Паспорт	-	1 экз.
1) В комплект к нутромерам модификации NI-18 не входят.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Указания по эксплуатации» паспорта «Паспорт. Нутромер RGK».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия Guilin Guanglu Measuring Instrument Co., Ltd. «Нутромеры RGK». Правообладатель

Guilin Guanglu Measuring Instrument Co., Ltd., Китай

Адрес: No. 27 Chang Feng Road, Ding Jiang Town, Ling Chuan County, Guilin, 541213, Guangxi, Китай

Изготовитель

Guilin Guanglu Measuring Instrument Co., Ltd., Китай

Адрес: No. 27 Chang Feng Road, Ding Jiang Town, Ling Chuan County, Guilin, 541213, Guangxi, Китай

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адреса мест осуществления деятельности: 142300, Россия, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;

308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;

Россия, Ивановская обл., р-н Лежневский, СПК имени Мичурина

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   ^Ma_^a   2026 г. №   ⁵⁶¹

Регистрационный № 98072-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики силоизмерительные Н

Назначение средства измерений

Датчики силоизмерительные Н (далее - датчики) предназначены для измерений силы натяжения талевого каната.

Описание средства измерений

Принцип действия датчиков основан на преобразовании силы натяжения талевого каната в поперечную силу посредством геометрической формы балки датчика. Поперечная сила преобразуется первичным преобразователем в нормированный выходной сигнал.

Конструктивно датчики состоят из балки, первичного преобразователя (датчика силоизмерительного тензорезисторного) и механизма зажима каната.

При монтаже, датчик крепится к неподвижному концу талевого каната, который изгибается вследствие геометрической формы датчика. При осевом нагружении, в местах изгиба каната возникают поперечные усилия. Данные усилия передаются через механизм зажима на первичный преобразователь. Первичный преобразователь вырабатывает выходной сигнал, пропорциональный натяжению в талевом канате.

Датчики изготавливаются в модификациях Н2-2-С3 и Н2-5-С3, отличающихся между собой диапазонами измерений силы и значениями технических характеристик.

Общий вид датчиков приведен на рисунке 1.

Серийный номер, в виде цифрового обозначения, наносится на боковую поверхность датчика методом типографской печати на наклейку. Место нанесения серийного номера представлено на рисунке 2.

Нанесение знака поверки на датчики не предусмотрено.

Пломбирование датчиков не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение характеристики
Модификация	Н2-2-С3	Н2-5-С3
Номинальное усилие, Ком, кН	80	430
Выходной сигнал при Ком, мВ/В	от 2,03 до 2,05
Нижний предел измерений, % от Ком	2
Пределы допускаемой основной относительной погрешности измерений силы, %	±1
Пределы     допускаемой     дополнительной относительной погрешности измерений силы обусловленной     изменением    температуры окружающего воздуха от нормальных условий (от плюс 15 °С до плюс 25 °С) на каждые 10 °С, %	±0,2

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Предельно допустимое усилие, % от Ком	125
Номинальное входное сопротивление, Ом	от 360 до 400
Номинальное выходное сопротивление, Ом	от 330 до 370
Сопротивление изоляции, МОм, не менее	1000
Напряжение постоянного тока, В	от 5 до 12
Габаритные размеры (ДлинахШиринахВысота), мм, не более
Н2-2-С3	210x200x80
Н2-5-С3	230x250x100
Масса, кг, не более
Н2-2-С3	4,2
Н2-5-С3	7,3
Условия эксплуатации:
температура окружающей среды, °С	от -60 до +40

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Вероятность безотказной работы за 2000 ч, %	0,9
Срок службы, лет	10

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик силоизмерительный 4	Н	1 шт.
Руководство по эксплуатации	Н2.001.РЭ	1 шт.
Паспорт4	-	1 экз.
4 Модификация в соответствии с заказом

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа Н2.001.РЭ «Датчики силоизмерительные Н. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от «22» октября 2019 г. №2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;

ТУ 26.51.66-001-55908181-2025 «Датчики силоизмерительные Н. Технические условия». Правообладатель

Общество с ограниченной ответственностью «ГЕОКОНТРОЛЬ»

(ООО «ГЕОКОНТРОЛЬ»)

ИНН 6312042582

Юридический адрес: 443028, Самарская обл., г. Самара, п. Мехзавод, ул. Винтовая

E-mail: geocontrol@geocontrol.org

Изготовитель

Общество с ограниченной ответственностью «ГЕОКОНТРОЛЬ»

(ООО «ГЕОКОНТРОЛЬ»)

ИНН 6312042582

Адрес: 443028, Самарская обл., г. Самара, п. Мехзавод, ул. Винтовая

E-mail: geocontrol@geocontrol.org

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес места осуществления деятельности: 142300,РОССИЯ, Московская область, район Чеховский, г. Чехов, Симферопольское шоссе, д.2

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    ^М_Р__   2026 г. №    ⁵⁶¹

Регистрационный № 98073-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Рулетки измерительные стальные NORGAU NSMT Назначение средства измерений

Рулетки измерительные стальные NORGAU NSMT (далее - рулетки) предназначены для измерений линейных размеров объектов.

Описание средства измерений

Принцип действия рулеток основан на непосредственном сравнении измерительной шкалы рулетки с измеряемыми линейными размерами объектов.

Рулетки выпускаются в следующих модификациях: NSMT-3516, NSMT-5525, NSMT-10025, NSMT-3516M, NSMT-5525M, NSMT-10025M, отличающихся между собой конструкцией корпуса и торца ленты, метрологическими и техническими характеристиками.

Рулетки состоят из обрезиненного пластикового корпуса с крепежной металлической скобой, в котором установлены измерительная лента со шкалой, с закрепленным на ее вытяжном конце держателем, связанная с наматывающим механизмом, с помощью которого происходит плавное выдвижение ленты из корпуса и возврат в исходное положение после проведения измерений, стопорного устройства, с помощью которого осуществляется фиксация измерительной ленты в любом положении в пределах диапазона измерений рулетки. Рулетки могут быть дополнительно оснащены ремешками для ношения на запястье и скобами для ношения на ремне. Рулетки модификации NSMT-3516M, NSMT-5525M, NSMT-10025M имеют держатель со встроенными магнитами.

NORGAU

методом, на лицевую поверхность корпуса краской, методом лазерной маркировки или с помощью наклейки.

Сведения о верхней границе диапазона измерений (в метрах), модификации и ширине измерительной ленты (в миллиметрах) наносятся на рулетку при помощи краски или наклейки, или лазерной маркировки.

Нанесение знака поверки на средство измерений не предусмотрено.

Нанесение знака утверждения типа на средство измерений и пломбирование рулеток от несанкционированного доступа не предусмотрено.

Общий вид рулеток представлен на рисунках 1 - 3.

Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус рулетки краской или методом лазерной маркировки. Общий вид и место нанесения заводского номера представлены на рисунке 4.

^No*gau

Рисунок 1 - Общий вид рулеток модификаций NSMT-3516, NSMT-3516M

Рисунок 2 - Общий вид рулеток модификаций NSMT-5525, NSMT-5525M

Рисунок 3 - Общий вид рулеток модификаций NSMT-10025, NSMT-10025M

Место нанесения заводского номера

Рисунок 4 - Общий вид и место нанесения заводского номера

Метрологические и технические характеристики

аблица 1 - Метрологические характеристики рулеток

Наименование характеристики	Значение
Модификация	NSMT-3516, NSMT-3516M	NSMT-5525, NSMT-5525M	NSMT-10025, NSMT-10025M
Диапазон измерений, м	От 0 до 3,5	От 0 до 5,5	От 0 до 10,0
Цена деления, мм	1
Допускаемое          отклонение действительной длины интервалов шкалы, мм, не более: - миллиметрового - сантиметрового - дециметрового - метрового и более	±0,20 ±0,20 ±0,30 ±[0,40+0,15(L-1)]1)
1) - L - число полных и неполных метров в отрезке

аблица 2 - Технические характеристики рулеток

Наименование характеристики	Значение
Модификация	NSMT-3516, N.SMT-35I(A1	NSMT-5525, ^МТ-5525М	NSMT-10025, NSMT-1С)С)25\-|
Ширина штриха, мм	0,2±0,1
Ширина ленты, мм, не более	16	25
Толщина ленты, мм	0,15±0,05
Габаритные размеры (ДлинахШиринахВысота), мм, не более	70х30х70	80х40х75	90х40х90
Масса, кг, не более	0,2	0,3	0,6

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Полный средний ресурс, циклов, не менее1)	1500
1) - Цикл включает в себя вытягивание ленты на полную длину, отсчет и наматывание ленты

Таблица 4 - Условия эксплуатации

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от -40 до +50 от 0 до 98, без конденсата

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Рулетка измерительная стальная NORGAU NSMT	-	1 шт.
Паспорт	РИС.001ПС	1 экз.
Упаковка	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 8 «Руководство по эксплуатации» паспорта РИС.001ПС.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ТУ 26.51.33-002-49360276-2025 «Рулетки измерительные стальные NORGAU NSMT. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»)

ИНН: 7727159340 Юридический адрес: 119421, г. Москва, вн. тер. г. муниципальный округ Обручевский,

ул. Новаторов, д. 1, помещ. 56Н

Тел: + 7 (495) 988-20-00

Веб-сайт: http://www.norgau.ru

E-mail: info@norgau.com

Изготовитель

Общество с ограниченной ответственностью «Норгау Руссланд»

(ООО «Норгау Руссланд»)

ИНН: 7727159340

Адрес: 119421, г. Москва, вн. тер. г. муниципальный округ Обручевский, ул. Новаторов, д. 1, помещ. 56Н

Тел: + 7 (495) 988-20-00

Веб-сайт: http://www.norgau.ru

E-mail: info@norgau.com

Испытательный центр

Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн»

(ООО РМЦ «Калиброн»)

Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23

Телефон: +7 (495) 796-92-75

Web-сайт: https://calibronrmc.ru/

E-mail: info@calibronrmc.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314442

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²⁴ »    _____   2026 г. №    ^{56 1}

Регистрационный № 98074-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Толщиномеры индикаторные Назначение средства измерений

Толщиномеры индикаторные (далее - толщиномеры) предназначены для измерений наружных линейных размеров деталей.

Описание средства измерений

Принцип действия толщиномеров основан на преобразовании перемещения подвижного измерительного стержня в пропорциональные угловые перемещения стрелки отсчетного устройства (для толщиномеров модификации ТР) или в пропорциональные измерения напряжения в электронной схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства (для толщиномеров модификации ТРЦ).

Толщиномеры выпускаются двух модификаций:

• - ТР - толщиномеры с механическим отсчётным устройством;

• - ТРЦ - толщиномеры с цифровым отсчётным устройством.

Толщиномеры модификации ТР состоят из корпуса, в котором установлены отсчетное устройство, измерительные подвижный и неподвижный стержни, и арретира или без него. Измерительные поверхности стержней могут быть плоской или сферической формы, изготовлены из керамики или стали (твёрдосплавные). Круговая шкала отсчетного устройства вращается посредством подвижного ободка.

Толщиномеры модификации ТРЦ состоят из корпуса, в котором установлены цифровое отсчетное устройство, которое представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, измерительные подвижный и неподвижный стержни, и арретира или без него. Измерительные поверхности стержней могут быть плоской или сферической формы, изготовлены из керамики или стали (твёрдосплавные). Питание толщиномеров модификации ТРЦ осуществляется от батарейки.

Сведения о диапазоне измерений и цене деления круговой шкалы (для толщиномеров модификации ТР) наносятся на толщиномер при помощи краски или наклейки или лазерной маркировки.

Цвет корпуса, циферблата, корпуса цифрового отсчетного устройства и кнопок управления цифровым отсчетным устройством может быть изменен изготовителем.

- Товарный знак «Dasqua» наносится на паспорт толщиномеров типографским методом, на циферблат круговой шкалы, на лицевую поверхность корпуса цифрового отсчетного устройства краской или методом лазерной маркировки.

Нанесение знака поверки на средство измерений не предусмотрено.

Нанесение знака утверждения типа на средство измерений и пломбирование толщиномеров от несанкционированного доступа не предусмотрено.

Общий вид толщиномеров представлен на рисунках 1 - 17.

Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса отсчетного устройства методом лазерной маркировки, либо гравировки, либо краской, либо травлением, либо с помощью наклейки. Общий вид и место нанесения заводского номера представлены на рисунке 18.

Рисунок 1 - Общий вид толщиномеров модификации ТР

о j

Рисунок 3 - Общий вид толщиномеров модификации ТР

Рисунок 4 - Общий вид толщиномеров модификации ТР

Рисунок 5 - Общий вид толщиномеров модификации ТР

Рисунок 6 - Общий вид толщиномеров модификации ТР с модификациями скоб

Рисунок 7 - Общий вид толщиномеров модификации ТР

Рисунок 8 - Общий вид толщиномеров модификации ТР

ппп и,и и

Рисунок 9 - Общий вид толщиномеров модификации ТРЦ

ппп иии

Рисунок 10 - Общий вид толщиномеров модификации ТРЦ

Рисунок 14 - Общий вид толщиномеров модификации ТРЦ

Рисунок 15 - Общий вид толщиномеров модификации ТРЦ

Рисунок 16 - Общий вид толщиномеров модификации ТРЦ

Рисунок 17 - Общий вид толщиномеров модификации ТРЦ

Место нанесения заводского номера

Рисунок 18 - Общий вид и место нанесения заводского номера

Программное обеспечение

Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Лист № 9 Всего листов 11 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики толщиномеров

Модификация	Диапазон измерений, мм	Цена деления/ дискретность отсчетного устройства, мм	Пределы допускаемой абсолютной погрешности измерений толщиномеров, мм1)	Ссылка на рисунок
ТР	от 0 до 10	0,10	±0,10	Рис. 1
	от 0 до 10	0,01	±0,10	Рис. 2
				Рис. 3
	от 0 до 10	0,01	±0,02	Рис. 4
				Рис. 5
				Рис. 6
				Рис. 7
	от 0 до 10	0,01	±0,03	Рис. 8
	от 0 до 20	0,01	±0,03	Рис. 4
				Рис. 5
	от 0 до 30	0,01	±0,04	Рис. 4
				Рис. 5
				Рис. 6
	от 0 до 50	0,01	±0,04	Рис. 5
				Рис. 6
ТРЦ	от 0 до 10	0,01	±0,02	Рис. 9
				Рис. 10
				Рис. 11
				Рис. 14
				Рис. 15
	от 0 до 25	0,01	±0,05	Рис. 16
				Рис. 17
	от 0 до 30	0,01	±0,03	Рис. 12
	от 0 до 50	0,01	±0,04	Рис. 13

¹⁾ - Значение пределов допускаемой абсолютной погрешности измерений толщиномера указывается для каждого толщиномера в паспорте

Таблица 2 - Габаритные размеры и масса толщиномеров

Модификация	Диапазон измерений, мм	Габаритные размеры (Длина х Ширина х В ысота), мм, не более	Масса, кг, не более
ТР	от 0 до 10	600x200x70	5,0
	от 0 до 20	200x150x50	1,5
	от 0 до 30	600x200x70	5,0
	от 0 до 50	600x200x70	5,0
ТРЦ	от 0 до 10	600x200x70	5,0
	от 0 до 25	100х80х30	0,3
	от 0 до 30	600x200x70	5,0
	от 0 до 50	600x200x70	5,0

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка на отказ, условных измерений1-*	1300000
1) - Под условным измерением понимают перемещение подвижного измерительного наконечника до контакта измерительных поверхностей с объектом измерения. При этом перемещение подвижного измерительного наконечника должно быть не менее 1/3 верхней границы диапазона измерения.

Таблица 4 - Условия эксплуатации

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	От +15 до +25 80

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Толщиномер индикаторный	-	1 шт.
Батарейка1*	-	1 шт.
Паспорт	-	1 экз.
Футляр	-	1 шт.
1) - только для толщиномеров модификации ТРЦ

Сведения о методиках (методах) измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта толщиномеров.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от Т10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия Dasqua Technology Ltd. «Толщиномеры индикаторные».

Правообладатель

Dasqua Technology Ltd, Китай

Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China

Изготовитель

Dasqua Technology Ltd, Китай

Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China

Испытательный центр Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн»

(ООО РМЦ «Калиброн»)

Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23

Телефон: +7 (495) 796-92-75

Web-сайт: https://calibronrmc.ru/

E-mail: info@calibronrmc.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314442

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    ^М_Р__   2026 г. №    ⁵⁶¹

Лист № 1 Регистрационный № 98075-26                                         Всего листов 22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы стационарные Nuoan Назначение средства измерений

Газоанализаторы стационарные Nuoan (далее - газоанализаторы, приборы) предназначены для автоматического непрерывного измерения и передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе газов, образованных в результате испарения горючих жидкостей таких как керосин, бензин, дизельное топливо и т.д.) в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах; подачи предупредительной сигнализации о превышении установленных пороговых значений.

Описание средства измерений

Принцип измерений газоанализаторов основан на использовании метода недисперсионной инфракрасной (NDIR) фотометрии. Заключается в селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент. Прибор является абсорбционным и использует два интерференционных фотофильтра. Газоанализаторы измеряют интенсивность излучения на двух длинах волн. Один из фотофильтров (измерительный) настроен на длину волны, соответствующую полосе поглощения присутствующего в воздухе углеводородного газа, другой (опорный) - вне ее. Содержание определяемого компонента пропорционально соотношению интенсивностей сигналов на выходе измерительного модуля.

Газоанализаторы представляют собой автоматические стационарные одноканальные приборы непрерывного действия и могут использоваться в составе газоаналитических систем или в качестве самостоятельного изделия.

Газоанализаторы выпускаются в двух моделях, которые отличаются типом установленного сенсора:

• - модель Nuoan GTYQ-IR500L с сенсором NAS-IR500 (модификации сенсора - Type A и Type B);

• - модель Nuoan GTYQ-IR500M с сенсором NAS-IR400 (модификации сенсора - Type A и Type B).

Основное различие между инфракрасными сенсорами NAS-IR500 (для модели Nuoan GTYQ-IR500L) и NAS-IR400 (для модели Nuoan GTYQ-IR500M) заключается в длине оптического пути - удвоенном расстоянии между излучателем и отражателем. Чувствительность сенсора зависит от длины оптического пути. Чем больше длина оптического пути, тем выше чувствительность. Длина оптического пути у сенсора NAS-IR500 составляет 160 мм, у сенсора NAS-IR400 - 80 мм.

Способ отбора пробы - диффузионный либо принудительный с помощью взрывозащищенного подключаемого насоса Nuoan G201 (опционально, только для модели Nuoan GTYQ-IR500L).

Конструктивно газоанализаторы выполнены в металлическом корпусе из алюминиевого сплава или нержавеющей стали с крышкой. Крышка корпуса оснащена смотровым окном, изготовленным из стекла. Для предотвращения откручивания крышки предусмотрен стопорный винт. Газоанализаторы имеют внутренний и внешний заземляющие зажимы. Газоанализаторы в сборе состоят из корпуса газоанализатора, измерительного модуля и электронного блока. Для защиты измерительного модуля от осадков и механических воздействий к корпусу газоанализатора с помощью двух болтов закреплен защитный козырек. Измерительный модуль состоит из внешнего и внутреннего защитных кожухов, в которые помещён инфракрасный сенсор. Внутренний и внешний защитные кожухи обеспечивают защиту элементов оптикоэлектронной части прибора от неблагоприятного воздействия окружающей среды. Подогреваемый инфракрасный сенсор состоит из излучателя (ИК-источника), отражателя (зеркала), блока интерференционных фильтров и двух датчиков, обеспечивающих реализацию двухлучевой технологии. Инфракрасное излучение от ИК-источника проходит через измерительную газовую кювету диффузионного типа, отражается от зеркала и, проходя через ту же кювету, попадает на 2 фотоприемника, один из которых регистрирует только излучение в определенном диапазоне длин волн (активный сигнал). Определяемый газ, находящийся в кювете, поглощает излучение измерительной длины волны и не влияет на излучение опорной длины волны. Используемый дифференциальный двухлучевой метод регистрации позволяет устранить влияние паров воды, загрязнения оптических элементов и прочих неселективных помех, одинаково влияющих на оба канала. Электронный блок состоит из трех основных печатных плат (основная плата, плата дисплея, плата питания) и клеммной колодки. Электронный модуль установлен в защитный пластиковый корпус. Основная плата и плата дисплея служат для преобразования измерительных сигналов и отображения выходных данных, а плата питания обеспечивает фильтрацию напряжения питания и управление реле. На лицевой панели электронного блока установлены: цифровой графический ЖК-дисплей, трехцветный светодиодный индикатор, датчик освещенности, три магнитных переключателя для настройки с использованием магнитного ключа и ИК-приемник для настройки с использованием пульта дистанционного управления RC35 3VDC. Электронный модуль имеет встроенную энергонезависимую память, хранящую градуировочные характеристики, поправочные коэффициенты, наименование определяемого компонента, архив событий.

Для настройки, обслуживания, корректировки нулевых показаний и чувствительности приборов могут использоваться дополнительные устройства:

• - пульт дистанционного управления RC35 3VDC;

• - магнитный инструмент;

• - ручной управляющий модуль - HART-коммуникатор.

Дополнительно (по заказу) газоанализаторы могут быть оснащены:

• - взрывозащищенным светозвуковым оповещателем Nuoan G001;

• - взрывозащищенным подключаемым насосом Nuoan G201 (только для модели Nuoan GTYQ-IR500L);

• - взрывозащищенным устройством защиты от импульсных перенапряжений SPD.

Структура условного обозначения газоанализаторов: GTYQ-IR500X1-X2-X3-X4-X5-X6-X7, где:

X1 - последняя буква в обозначении модели газоанализатора (L (с сенсором NAS-IR500) или M (с сенсором NAS-IR400));

X2 - модификация сенсора (A (Type A) или B (Type B); модификации сенсоров Type A и Type B отличаются друг от друга сдвигом длины волны измерительного фильтра пропускания ИК-излучения в оптической схеме прибора);

Хз - взрывозащищенный светозвуковой оповещатель Nuoan G001: G001 - при наличии, не указывается - при отсутствии;

Х4 - взрывозащищенный подключаемый насос Nuoan G201: G201- при наличии, не указывается - при отсутствии;

Х5 - взрывозащищенное устройство защиты от импульсных перенапряжений: SPD - при наличии, не указывается - при отсутствии;

Х6 - материал корпуса (AL - алюминиевый сплав, SS316 - нержавеющая сталь);

Х7 - конструктив корпуса (03 - три резьбовых ввода; 04 - четыре резьбовых ввода). Выходными сигналами приборов являются:

• - показания цифрового ЖК-дисплея;

• - показания индикаторных светодиодов;

• - изменение цвета подсветки дисплея на красную, при достижении порогов срабатывания или при превышении диапазона измерений прибора;

• - унифицированный аналоговый выходной сигнал от 4 до 20 мА;

• - цифровой HART (с модуляцией по линиям токовой петли);

• - цифровой RS-485 MODBUS;

• - замыкание и размыкание контактов реле ("сухой контакт") - 3 реле (2 порога и 1 неисправность).

Имеется возможность настраивать концентрационные пороги переключения реле по интерфейсу HART.

Заводской номер приборов в виде цифрового обозначения наносится на идентификационную табличку, закрепленную на корпусе газоанализатора. Способ нанесения заводского номера - лазерная гравировка или ударно-точечный метод.

Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.

Общий вид газоанализаторов, место нанесения идентификационной таблички и общий вид идентификационной таблички приведены рисунках 1-3.

а) газоанализатор стационарный Nuoan GTYQ-IR500L, сенсор Type A, корпус из алюминиевого сплава (GTYQ-IR500L-A-AL-03)

б) газоанализатор стационарный Nuoan GTYQ-IR500L, сенсор Type A, корпус из нержавеющей стали, с предустановленным взрывозащищенным светозвуковым оповещателем Nuoan G001 (GTYQ-IR500L-A-G001-SS316-03)

в) газоанализатор стационарный Nuoan GTYQ-IR500L, сенсор Type A, корпус из нержавеющей стали, с предустановленным взрывозащищенным светозвуковым оповещателем Nuoan G001, взрывозащищенным подключаемым насосом Nuoan G201, взрывозащищенным устройством защиты от импульсных перенапряжений, четырьмя резьбовыми вводами (GTYQ-IR500L-A-G001-G201-SPD-SS316-04)

г) газоанализатор стационарный Nuoan GTYQ-IR500M, сенсор Type B, корпус из алюминиевого сплава, с предустановленным взрывозащищенным светозвуковым оповещателем Nuoan G001 (GTYQ-IR500M-B-G001-AL-03)

Рисунок 1 - Общий вид газоанализаторов

Место нанесения идентификационной таблички

Рисунок 2 - Место нанесения идентификационной таблички с заводским номером и знаком утверждения типа

Газоанализатор стационарный Nuoan Модель: Nuoan GTYQ-IR5O0L 1Exdb НС Тб GbX/Extb 1UC Т80Х. Db X Стандарт: GB1 5322.1-2019-RU

Изготовитель: Shenzhen Nuoan Technology Со., Ltd. Шеньчжэнь, КНР

Эксклюзивный дистрибьютор в РФ: ООО «Зегрон Рус»

ВНИМАНИЕ! Открывать, отключив от сети

Рисунок 3 - Идентификационная табличка с указанием заводского номера и знака утверждения типа

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемого компонента в анализируемой среде. ПО обеспечивает следующие основные функции:

• -  сбор и обработку информации, полученной от измерительного модуля и преобразованной через АЦП;

• - выбор единиц измерений с помощью меню прибора;

• - расчет объемной доли, довзрывоопасной или массовой концентрации определяемого компонента;

• - автоматический пересчет и отображение значений содержания определяемого компонента, выраженных в единицах объемной доли (млн^-1), в единицы массовой концентрации (мг/м³) и обратно;

• - автоматическое применение поправочных коэффициентов из библиотеки веществ при выборе определяемого компонента;

• - выбор режима обогрева сенсора (автоматический, вкл., выкл.);

• - непрерывную самодиагностику оптико-электронного узла, контроль запыленности оптических элементов и исправности пары приемник-излучатель;

• - самодиагностику электронной схемы и проверку исправности чувствительных элементов с переходом в режим «НЕИСПРАВНОСТЬ» при обнаружении неисправностей;

• - изменение цены единицы наименьшего разряда дисплея;

• - формирование выходных аналогового и цифрового сигналов, управление реле;

• - проведение концентрационной и температурной градуировок (встроенный датчик температуры);

• - отображение информации на дисплее и сигнальных светодиодах;

• - ведение и сохранение в энергонезависимой памяти архива событий с перезаписью более старых событий.

Самостоятельное изменение и обновление встроенного ПО пользователем невозможно. В соответствии с Р 50.2.077-2014 ПО газоанализаторов защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "Высокий". Влияние ПО учтено при нормировании метрологических характеристик газоанализаторов.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)	Значение
Газоанализаторы стационарные Nuoan модели GTYQ-IR500L и GTYQ-IR500M с сенсорами модификации Type A
Идентификационное наименование ПО	GTYQ-IR500LMS_A
Номер версии (идентификационный номер) ПО, не ниже	V2.38
Газоанализаторы стационарные Nuoan модели GTYQ-IR50 сенсорами модификации Type	0L и Nuoan GTYQ-IR500M с B
Идентификационное наименование ПО	GTYQ-IR500LMS B
Номер версии (идентификационный номер) ПО, не ниже	V2.37

Метрологические и технические характеристики

Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2-5, показатели надежности -в таблице 6.

Таблица 2 - Метрологические, характеристики газоанализаторов моделей Nuoan GTYQ-IR500L и Nuoan GTYQ-IR500M

Определяемый компонент1)	Модифика ция сенсора	Диапазон измерений (ДИ) довзрывоопасной концентрации, % НКПР (объемной доли, %)2)’3)	Поддиапазоны измерений		Пределы допускаемой основной4) абсолютной погрешности
			довзрывоопасной концентрации, % НКПР	объемной доли, %	довзрывоопасной концентрации, % НКПР	объемной доли, %
1	2	3	4	5	6	7
Метан (CH4)	Type A / Type B	от 0 до 100 (от 0 до 4,4)	от 0 до 50 включ.	от 0 до 2,2 включ.	±3	±0,132
			св. 50 до 100	св. 2,2 до 4,4	±5	±0,22
		от 0 до 50 (от 0 до 2,2)	-	-	±3	±0,132
		от 0 до 100 (от 0 до 4,4)	-	-	±5	±0,22
Пропан (C3H8)	Type A / Type B	от 0 до 100 (от 0 до 1,7)	от 0 до 50 включ.	от 0 до 0,85 включ.	±3	±0,051
			св. 50 до 100	св. 0,85 до 1,7	±5	±0,085
		от 0 до 50 (от 0 до 0,85)	-	-	±3	±0,051
		от 0 до 100 (от 0 до 1,7)	-	-	±5	±0,085
2-метилпропан/ изобутан (i-C4Hio)	Type A / Type B	от 0 до 100 (от 0 до 1,3)	от 0 до 50 включ.	от 0 до 0,65 включ.	±3	±0,039
			св. 50 до 100	св. 0,65 до 1,3	±5	±0,065
		от 0 до 50 (от 0 до 0,65)	-	-	±3	±0,039
		от 0 до 100 (от 0 до 1,3)	-	-	±5	±0,065
Этан (СгНб)	Type A	от 0 до 100 (от 0 до 2,4)	от 0 до 50 включ.	от 0 до 1,2 включ.	±3	±0,072
			св. 50 до 100	св. 1,2 до 2,4	±5	±0,12
		от 0 до 50 (от 0 до 1,2)	-	-	±3	±0,072
		от 0 до 100 (от 0 до 2,4)	-	-	±5	±0,12
Бутан / н-бутан (С4Н10)	Type A	от 0 до 100 (от 0 до 1,4)	от 0 до 50 включ.	от 0 до 0,7 включ.	±3	±0,042
			св. 50 до 100	св. 0,7 до 1,4	±5	±0,07
		от 0 до 50 (от 0 до 0,7)	-	-	±3	±0,042
		от 0 до 100 (от 0 до 1,4)	-	-	±5	±0,07

1	2	3	4	5	6	7
Бутилен-1 / Бутен (C4H8)	Type A	от 0 до 100 (от 0 до 1,6)	от 0 до 50 включ.	от 0 до 0,8 включ.	±3	±0,048
			св. 50 до 100	св. 0,8 до 1,6	±5	±0,08
		от 0 до 50 (от 0 до 0,8)	-	-	±3	±0,048
		от 0 до 100 (от 0 до 1,6)	-	-	±5	±0,08
Пентан / н-пентан (С5Н12)	Type A	от 0 до 100 (от 0 до 1,1)	от 0 до 50 включ.	от 0 до 0,55 включ.	±3	±0,033
			св. 50 до 100	св. 0,55 до 1,1	±5	±0,055
		от 0 до 50 (от 0 до 0,55)	-	-	±3	±0,033
		от 0 до 100 (от 0 до 1,1)	-	-	±5	±0,055
Гексан / н-гексан (СбН14)	Type A	от 0 до 100 (от 0 до 1,0)	от 0 до 50 включ.	от 0 до 0,5 включ.	±3	±0,03
			св. 50 до 100	св. 0,5 до 1,0	±5	±0,05
		от 0 до 50 (от 0 до 0,5)	-	-	±3	±0,03
		от 0 до 100 (от 0 до 1,0)	-	-	±5	±0,05
Гептан / н-гептан (С7Н16)	Type A	от 0 до 100 (от 0 до 0,85)	от 0 до 50 включ.	от 0 до 0,425 включ.	±3	±0,0255
			св. 50 до 100	св. 0,425 до 0,85	±5	±0,0425
		от 0 до 50 (от 0 до 0,425)	-	-	±3	±0,0255
		от 0 до 100 (от 0 до 0,85)	-	-	±5	±0,0425
Пропилен/ пропен (СзНб)	Type A	от 0 до 100 (от 0 до 2,0)	от 0 до 50 включ.	от 0 до 1,0 включ.	±3	±0,06
			св. 50 до 100	св. 1,0 до 2,0	±5	±0,1
		от 0 до 50 (от 0 до 1,0)	-	-	±3	±0,06
		от 0 до 100 (от 0 до 2,0)	-	-	±5	±0,1
Этанол (С2Н5ОН)	Type A	от 0 до 100 (от 0 до 3,1)	от 0 до 50 включ.	от 0 до 1,55 включ.	±3	±0,093
			св. 50 до 100	св. 1,55 до 3,1	±5	±0,155
		от 0 до 50 (от 0 до 1,55)	-	-	±3	±0,093
		от 0 до 100 (от 0 до 3,1)	-	-	±5	±0,155
Октан / н-октан (С8Н18)	Type A	от 0 до 100 (от 0 до 0,8)	от 0 до 50 включ.	от 0 до 0,4 включ.	±3	±0,024
			св. 50 до 100	св. 0,4 до 0,8	±5	±0,04
		от 0 до 50 (от 0 до 0,4)	-	-	±3	±0,024
		от 0 до 100 (от 0 до 0,8)	-	-	±5	±0,04
Нонан / н-нонан (С9Н20)	Type A	от 0 до 100 (от 0 до 0,7)	от 0 до 50 включ.	от 0 до 0,35 включ.	±3	±0,021
			св. 50 до 100	св. 0,35 до 0,7	±5	±0,035

1	2	3	4	5	6	7
		от 0 до 50 (от 0 до 0,35)	-	-	±3	±0,021
		от 0 до 100 (от 0 до 0,7)	-	-	±5	±0,035
1-гексен / н-гексен (СбН12)	Type A	от 0 до 100 (от 0 до 1,2)	от 0 до 50 включ.	от 0 до 0,6 включ.	±3	±0,036
			св. 50 до 100	св. 0,6 до 1,2	±5	±0,06
		от 0 до 50 (от 0 до 0,6)	-	-	±3	±0,036
		от 0 до 100 (от 0 до 1,2)	-	-	±5	±0,06
Метанол (СНзОН)	Type A	от 0 до 100 (от 0 до 6,0)	от 0 до 50 включ.	от 0 до 3,0 включ.	±3	±0,18
			св. 50 до 100	св. 3,0 до 6,0	±5	±0,3
		от 0 до 50 (от 0 до 3,0)	-	-	±3	±0,18
		от 0 до 100 (от 0 до 6,0)	-	-	±5	±0,3
Бутанол-1/ н-бутанол (C4H10O)	Type A	от 0 до 100 (от 0 до 1,4)	от 0 до 50 включ.	от 0 до 0,7 включ.	±3	±0,042
			св. 50 до 100	св. 0,7 до 1,4	±5	±0,07
		от 0 до 50 (от 0 до 0,7)	-	-	±3	±0,042
		от 0 до 100 (от 0 до 1,4)	-	-	±5	±0,07
2-бутанол / втор-бутанол (C4H10O)	Type A	от 0 до 100 (от 0 до 1,7)	от 0 до 50 включ.	от 0 до 0,85 включ.	±3	±0,051
			св. 50 до 100	св. 0,85 до 1,7	±5	±0,085
		от 0 до 50 (от 0 до 0,85)	-	-	±3	±0,051
		от 0 до 100 (от 0 до 1,7)	-	-	±5	±0,085
Оксид этилена / этиленоксид (C2H4O)	Type A	от 0 до 100 (от 0 до 2,6)	от 0 до 50 включ.	от 0 до 1,3 включ.	±3	±0,078
			св. 50 до 100	св. 1,3 до 2,6	±5	±0,13
		от 0 до 50 (от 0 до 1,3)	-	-	±3	±0,078
		от 0 до 100 (от 0 до 2,6)	-	-	±5	±0,13
Оксид пропилена / пропиленоксид (С3Н6О)	Type A	от 0 до 100 (от 0 до 1,9)	от 0 до 50 включ.	от 0 до 0,95 включ.	±3	±0,057
			св. 50 до 100	св. 0,95 до 1,9	±5	±0,095
		от 0 до 50 (от 0 до 0,95)	-	-	±3	±0,057
		от 0 до 100 (от 0 до 1,9)	-	-	±5	±0,095
2-пропанол / изопропанол (РС3Н7ОН)	Type A	от 0 до 100 (от 0 до 2,0)	от 0 до 50 включ.	от 0 до 1,0 включ.	±3	±0,06
			св. 50 до 100	св. 1,0 до 2,0	±5	±0,1
		от 0 до 50 (от 0 до 1,0)	-	-	±3	±0,06
		от 0 до 100 (от 0 до 2,0)	-	-	±5	±0,1

1	2	3	4	5	6	7
Изобутанол / 2- Метилпропанол-1 (i-C4H9OH)	Type A	от 0 до 100 (от 0 до 1,4)	от 0 до 50 включ.	от 0 до 0,7 включ.	±3	±0,042
			св. 50 до 100	св. 0,7 до 1,4	±5	±0,07
		от 0 до 50 (от 0 до 0,7)	-	-	±3	±0,042
		от 0 до 100 (от 0 до 1,4)	-	-	±5	±0,07
Изобутилен / 2-метил-1 -пропен (1-С4Н8)	Type A	от 0 до 100 (от 0 до 1,6)	от 0 до 50 включ.	от 0 до 0,8 включ.	±3	±0,048
			св. 50 до 100	св. 0,8 до 1,6	±5	±0,08
		от 0 до 50 (от 0 до 0,8)	-	-	±3	±0,048
		от 0 до 100 (от 0 до 1,6)	-	-	±5	±0,08
Изопентан / 2-метилбутан (С5Н12)	Type A	от 0 до 100 (от 0 до 1,3)	от 0 до 50 включ.	от 0 до 0,65 включ.	±3	±0,039
			св. 50 до 100	св. 0,65 до 1,3	±5	±0,065
		от 0 до 50 (от 0 до 0,65)	-	-	±3	±0,039
		от 0 до 100 (от 0 до 1,3)	-	-	±5	±0,065
Циклопентан (С5Н10)	Type A	от 0 до 100 (от 0 до 1,4)	от 0 до 50 включ.	от 0 до 0,7 включ.	±3	±0,042
			св. 50 до 100	св. 0,7 до 1,4	±5	±0,07
		от 0 до 50 (от 0 до 0,7)	-	-	±3	±0,042
		от 0 до 100 (от 0 до 1,4)	-	-	±5	±0,07
Циклогексан (СбН12)	Type A	от 0 до 100 (от 0 до 1,0)	от 0 до 50 включ.	от 0 до 0,5 включ.	±3	±0,03
			св. 50 до 100	св. 0,5 до 1,0	±5	±0,05
		от 0 до 50 (от 0 до 0,5)	-	-	±3	±0,03
		от 0 до 100 (от 0 до 1,0)	-	-	±5	±0,05
Циклогексанон (СбН1оО)	Type A	от 0 до 100 (от 0 до 1,3)	от 0 до 50 включ.	от 0 до 0,65 включ.	±3	±0,039
			св. 50 до 100	св. 0,65 до 1,3	±5	±0,065
		от 0 до 50 (от 0 до 0,65)	-	-	±3	±0,039
		от 0 до 100 (от 0 до 1,3)	-	-	±5	±0,065
Этилацетат / Этиловый эфир уксусной кислоты (C4H8O2)	Type A	от 0 до 100 (от 0 до 2,0)	от 0 до 50 включ.	от 0 до 1,0 включ.	±3	±0,06
			св. 50 до 100	св. 1,0 до 2,0	±5	±0,1
		от 0 до 50 (от 0 до 1,0)	-	-	±3	±0,06
		от 0 до 100 (от 0 до 2,0)	-	-	±5	±0,1
	Type A	от 0 до 100 (от 0 до 1,2)	от 0 до 50 включ.	от 0 до 0,6 включ.	±3	±0,036

1	2	3	4	5	6	7
Бутилацетат (C6H12O2)			св. 50 до 100	св. 0,6 до 1,2	±5	±0,06
		от 0 до 50 (от 0 до 0,6)	-	-	±3	±0,036
		от 0 до 100 (от 0 до 1,2)	-	-	±5	±0,06
Хлорметан / метилхлорид (CH3Cl)	Type A	от 0 до 100 (от 0 до 7,6)	от 0 до 50 включ.	от 0 до 3,8 включ.	±3	±0,228
			св. 50 до 100	св. 3,8 до 7,6	±5	±0,38
		от 0 до 50 (от 0 до 3,8)	-	-	±3	±0,228
		от 0 до 100 (от 0 до 7,6)	-	-	±5	±0,38
Этилмеркаптан/ этантиол (C2H6S)	Type A	от 0 до 100 (от 0 до 2,8)	от 0 до 50 включ.	от 0 до 1,4 включ.	±3	±0,084
			св. 50 до 100	св. 1,4 до 2,8	±5	±0,14
		от 0 до 50 (от 0 до 1,4)	-	-	±3	±0,084
		от 0 до 100 (от 0 до 2,8)	-	-	±5	±0,14
Трет-бутилмеркаптан / 2-метил-2- пропантиол (С4Н98Н)	Type A	от 0 до 100 (от 0 до 1,3)	от 0 до 50 включ.	от 0 до 0,65 включ.	±3	±0,039
			св. 50 до 100	св. 0,65 до 1,3	±5	±0,065
		от 0 до 50 (от 0 до 0,65)	-	-	±3	±0,039
		от 0 до 100 (от 0 до 1,3)	-	-	±5	±0,065
Диметиловый эфир (С2Н6О)	Type A	от 0 до 100 (от 0 до 2,7)	от 0 до 50 включ.	от 0 до 1,35 включ.	±3	±0,081
			св. 50 до 100	св. 1,35 до 2,7	±5	±0,135
		от 0 до 50 (от 0 до 1,35)	-	-	±3	±0,081
		от 0 до 100 (от 0 до 2,7)	-	-	±5	±0,135
Октен (C8H16)	Type A	от 0 до 50 (от 0 до 0,45)	-	-	±3	±0,027
Метилэтилкетон / 2-бутанон (C4H8O)	Type A	от 0 до 100 (от 0 до 1,5)	от 0 до 50 включ.	от 0 до 0,75 включ.	±3	±0,045
			св. 50 до 100	св. 0,75 до 1,5	±5	±0,075
		от 0 до 50 (от 0 до 0,75)	-	-	±3	±0,045
		от 0 до 100 (от 0 до 1,5)	-	-	±5	±0,075
	Type A	от 0 до 100 (от 0 до 1,9)	от 0 до 50 включ.	от 0 до 0,95 включ.	±3	±0,057
			св. 50 до 100	св. 0,95 до 1,9	±5	±0,095

1	2	3	4	5	6	7
2-метил-2-пропанол / третбутанол (С4Н9ОН)		от 0 до 50 (от 0 до 0,95)	-	-	±3	±0,057
		от 0 до 100 (от 0 до 1,9)	-	-	±5	±0,095
Диметилсульфид (C2H6S)	Type A	от 0 до 100 (от 0 до 2,2)	от 0 до 50 включ.	от 0 до 1,1 включ.	±3	±0,066
			св. 50 до 100	св. 1,1 до 2,2	±5	±0,11
		от 0 до 50 (от 0 до 1,1)	-	-	±3	±0,066
		от 0 до 100 (от 0 до 2,2)	-	-	±5	±0,11
Уксусная кислота (CH3COOH)	Type A	от 0 до 100 (от 0 до 4,0)	от 0 до 50 включ.	от 0 до 2,0 включ.	±3	±0,12
			св. 50 до 100	св. 2,0 до 4,0	±5	±0,2
		от 0 до 50 (от 0 до 2,0)	-	-	±3	±0,12
		от 0 до 100 (от 0 до 4,0)	-	-	±5	±0,2
Тетрагидрофуран / тетраметилена оксид / THF (C4H8O)	Type A	от 0 до 100 (от 0 до 1,5)	от 0 до 50 включ.	от 0 до 0,75 включ.	±3	±0,045
			св. 50 до 100	св. 0,75 до 1,5	±5	±0,075
		от 0 до 50 (от 0 до 0,75)	-	-	±3	±0,045
		от 0 до 100 (от 0 до 1,5)	-	-	±5	±0,075
Триэтиламин (C6H15N)	Type A	от 0 до 100 (от 0 до 1,2)	от 0 до 50 включ.	от 0 до 0,6 включ.	±3	±0,036
			св. 50 до 100	св. 0,6 до 1,2	±5	±0,06
		от 0 до 50 (от 0 до 0,6)	-	-	±3	±0,036
		от 0 до 100 (от 0 до 1,2)	-	-	±5	±0,06
Диэтиламин (C4H11N)	Type A	от 0 до 100 (от 0 до 1,7)	от 0 до 50 включ.	от 0 до 0,85 включ.	±3	±0,051
			св. 50 до 100	св. 0,85 до 1,7	±5	±0,085
		от 0 до 50 (от 0 до 0,85)	-	-	±3	±0,051
		от 0 до 100 (от 0 до 1,7)	-	-	±5	±0,085
Диметиламин (C2H7N)	Type A	от 0 до 100 (от 0 до 2,8)	от 0 до 50 включ.	от 0 до 1,4 включ.	±3	±0,084
			св. 50 до 100	св. 1,4 до 2,8	±5	±0,14
		от 0 до 50 (от 0 до 1,4)	-	-	±3	±0,084
		от 0 до 100 (от 0 до 2,8)	-	-	±5	±0,14

1	2	3	4	5	6	7
Метилацетат / метиловый эфир уксусной кислоты (C3H6O2)	Type A	от 0 до 100 (от 0 до 3,1)	от 0 до 50 включ.	от 0 до 1,55 включ.	±3	±0,093
			св. 50 до 100	св. 1,55 до 3,1	±5	±0,155
		от 0 до 50 (от 0 до 1,55)	-	-	±3	±0,093
		от 0 до 100 (от 0 до 3,1)	-	-	±5	±0,155
1-пропанол / н-пропиловый спирт (C3H8O)	Type A	от 0 до 100 (от 0 до 2,1)	от 0 до 50 включ.	от 0 до 1,05 включ.	±3	±0,063
			св. 50 до 100	св. 1,05 до 2,1	±5	±0,105
		от 0 до 50 (от 0 до 1,05)	-	-	±3	±0,063
		от 0 до 100 (от 0 до 2,1)	-	-	±5	±0,105
Декан / н-декан (C10H22)	Type A	от 0 до 100 (от 0 до 0,7)	от 0 до 50 включ.	от 0 до 0,35 включ.	±3	±0,021
			св. 50 до 100	св. 0,35 до 0,7	±5	±0,035
		от 0 до 50 (от 0 до 0,35)	-	-	±3	±0,021
		от 0 до 100 (от 0 до 0,7)	-	-	±5	±0,035
Пропилэтилен / 1-пентен (С5Н10)	Type A	от 0 до 100 (от 0 до 1,4)	от 0 до 50 включ.	от 0 до 0,7 включ.	±3	±0,042
			св. 50 до 100	св. 0,7 до 1,4	±5	±0,07
		от 0 до 50 (от 0 до 0,7)	-	-	±3	±0,042
		от 0 до 100 (от 0 до 1,4)	-	-	±5	±0,07
Этилен / этен (С2Н4)	Type B	от 0 до 100 (от 0 до 2,3)	от 0 до 50 включ.	от 0 до 1,15 включ.	±3	±0,069
			св. 50 до 100	св. 1,15 до 2,3	±5	±0,115
		от 0 до 50 (от 0 до 1,15)	-	-	±3	±0,069
		от 0 до 100 (от 0 до 2,3)	-	-	±5	±0,115
Ацетон / 2-пропанон (СзНбО)	Type B	от 0 до 100 (от 0 до 2,5)	от 0 до 50 включ.	от 0 до 1,25 включ.	±3	±0,075
			св. 50 до 100	св. 1,25 до 2,5	±5	±0,125
		от 0 до 50 (от 0 до 1,25)	-	-	±3	±0,075
		от 0 до 100 (от 0 до 2,5)	-	-	±5	±0,125
Бензол (СбНб)	Type B	от 0 до 100 (от 0 до 1,2)	от 0 до 50 включ.	от 0 до 0,6 включ.	±3	±0,036
			св. 50 до 100	св. 0,6 до 1,2	±5	±0,06

1	2	3	4	5	6	7
		от 0 до 50 (от 0 до 0,6)	-	-	±3	±0,036
		от 0 до 100 (от 0 до 1,2)	-	-	±5	±0,06
Толуол / метилбензол (C7H8)	Type B	от 0 до 100 (от 0 до 1,0)	от 0 до 50 включ.	от 0 до 0,5 включ.	±3	±0,03
			св. 50 до 100	св. 0,5 до 1,0	±5	±0,05
		от 0 до 50 (от 0 до 0,5)	-	-	±3	±0,03
		от 0 до 100 (от 0 до 1,0)	-	-	±5	±0,05
Этилбензол (С8Н10)	Type B	от 0 до 100 (от 0 до 0,8)	от 0 до 50 включ.	от 0 до 0,4 включ.	±3	±0,024
			св. 50 до 100	св. 0,4 до 0,8	±5	±0,04
		от 0 до 50 (от 0 до 0,4)	-	-	±3	±0,024
		от 0 до 100 (от 0 до 0,8)	-	-	±5	±0,04
о-ксилол / 1,2-диметилбензол(o-C8H10)	Type B	от 0 до 100 (от 0 до 1,0)	от 0 до 50 включ.	от 0 до 0,5 включ.	±3	±0,03
			св. 50 до 100	св. 0,5 до 1,0	±5	±0,05
		от 0 до 50 (от 0 до 0,5)	-	-	±3	±0,03
		от 0 до 100 (от 0 до 1,0)	-	-	±5	±0,05
м-ксилол / 1,3-диметилбензол (m-C8H1o)	Type B	от 0 до 100 (от 0 до 1,0)	от 0 до 50 включ.	от 0 до 0,5 включ.	±3	±0,03
			св. 50 до 100	св. 0,5 до 1,0	±5	±0,05
		от 0 до 50 (от 0 до 0,5)	-	-	±3	±0,03
		от 0 до 100 (от 0 до 1,0)	-	-	±5	±0,05
п-ксилол / 1,4-диметилбензол (Р-С8Н10)	Type B	от 0 до 100 (от 0 до 0,9)	от 0 до 50 включ.	от 0 до 0,45 включ.	±3	±0,027
			св. 50 до 100	св. 0,45 до 0,9	±5	±0,045
		от 0 до 50 (от 0 до 0,45)	-	-	±3	±0,027
		от 0 до 100 (от 0 до 0,9)	-	-	±5	±0,045
1,2-дихлорэтан / этиленхлорид (С2Н4С12)	Type B	от 0 до 64,5 (от 0 до 4,0)	от 0 до 50 включ.	от 0 до 3,1 включ.	±3	±0,186
			св. 50 до 64,5	св. 3,1 до 4,0	±5	±0,31
		от 0 до 50 (от 0 до 3,1)	-	-	±3	±0,186

1	2	3	4	5	6	7
		от 0 до 64,5 (от 0 до 4,0)	-	-	±5	±0,31
Циклопропан (СзНб)	Type B	от 0 до 100 (от 0 до 2,4)	от 0 до 50 включ.	от 0 до 1,2 включ.	±3	±0,072
			св. 50 до 100	св. 1,2 до 2,4	±5	±0,12
		от 0 до 50 (от 0 до 1,2)	-	-	±3	±0,03
		от 0 до 100 (от 0 до 2,4)	-	-	±5	±0,05
Хлорбензол / фенилхлорид (C6H5CL)	Type B	от 0 до 50 (от 0 до 0,65)	-	-	±3	±0,039
1,3-бутадиен / дивинил (С4Н6)	Type B	от 0 до 100 (от 0 до 1,4)	от 0 до 50 включ.	от 0 до 0,7 включ.	±3	±0,042
			св. 50 до 100	св. 0,7 до 1,4	±5	±0,07
		от 0 до 50 (от 0 до 0,7)	-	-	±3	±0,042
		от 0 до 100 (от 0 до 1,4)	-	-	±5	±0,07
Диметилдисульфи д / 2,3-дитиабутан (C2H6S2)	Type B	от 0 до 100 (от 0 до 1,1)	от 0 до 50 включ.	от 0 до 0,55 включ.	±3	±0,033
			св. 50 до 100	св. 0,55 до 1,1	±5	±0,055
		от 0 до 50 (от 0 до 0,55)	-	-	±3	±0,033
		от 0 до 100 (от 0 до 1,1)	-	-	±5	±0,055
Дихлорметан / метиленхлорид (CH2CI2)	Type B	от 0 до 100 (от 0 до 13)	от 0 до 50 включ.	от 0 до 6,5 включ.	±3	±0,39
			св. 50 до 100	св. 6,5 до 13,0	±5	±0,65
		от 0 до 50 (от 0 до 6,5)	-	-	±3	±0,39
		от 0 до 100 (от 0 до 13)	-	-	±5	±0,65
Бензин5),6)	Type B	от 0 до 50	-	-	±3	-
Пары нефти5),7)	Type B	от 0 до 50	-	-	±3	-
Пары дизельного топлива5),8)	Type B	от 0 до 50	-	-	±3	-
Пары керосина5)'9)	Type B	от 0 до 50	-	-	±3	-

1	2	3	4	5	6	7
Пары авиационного топлива5),10)	Type B	от 0 до 50	-	-	±3	-
Пары топлива для реактивных двигателей5),11)	Type B	от 0 до 50	-	-	±3	-
Уайт-спирит5),12)	Type B	от 0 до 50	-	-	±3	-
Сумма углеводородов С2-С10 (по метану CH4)	Type A / Type B	от 0 до 100 (от 0 до 4,4)	от 0 до 50 включ.	от 0 до 2,2 включ.	±3	±0,132
			св. 50 до 100	св. 2,2 до 4,4	±5	±0,22
		от 0 до 50 (от 0 до 2,2)	-	-	±3	±0,132
		от 0 до 100 (от 0 до 4,4)	-	-	±5	±0,22
Сумма углеводородов С2-С10 (по пропану С3Н8)	Type A / Type B	от 0 до 100 (от 0 до 1,7)	от 0 до 50 включ.	от 0 до 0,85 включ.	±3	±0,051
			св. 50 до 100	св. 0,85 до 1,7	±5	±0,085
		от 0 до 50 (от 0 до 0,85)	-	-	±3	±0,051
		от 0 до 100 (от 0 до 1,7)	-	-	±5	±0,085
Сумма углеводородов С2-С10 (по гексану СбН14)	Type A	от 0 до 100 (от 0 до 1,0)	от 0 до 50 включ.	от 0 до 0,5 включ.	±3	±0,03
			св. 50 до 100	св. 0,5 до 1,0	±5	±0,05
		от 0 до 50 (от 0 до 0,5)	-	-	±3	±0,03
		от 0 до 100 (от 0 до 1,0)	-	-	±5	±0,05
1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения содержания других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009. 2) - Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений. В зависимости от заказа диапазон показаний может быть установлен в соответствии с диапазоном измерений, указанным в таблице. Он может быть изменен пользователем при помощи встроенного ПО прибора. Диапазон показаний не может быть меньше диапазона измерений. 3) - Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020, для паров нефтепродуктов - в соответствии с национальными стандартами на нефтепродукты конкретного вида;

• ⁴⁾ - Основная погрешность нормирована при условиях (нормальные условия измерений):

- температура окружающей среды (°С) от +15 до +25.

• ⁵⁾ - Пары нефтепродуктов являются смесью углеводородов, поэтому газоанализаторы градуируются по конкретной марке топлива, с указанием марки в паспорте на прибор;

• ⁶⁾ - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;

• ⁷⁾ - Пары нефти по ГОСТ Р 51858-2002;

• ⁸⁾ - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005;

• ⁹⁾ - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;

• ¹⁰⁾ - Пары авиационного топлива по ГОСТ Р 52050-2006;

• ¹¹⁾ - Пары топлива для реактивных двигателей по ГОСТ 10227-86;

• ¹²⁾ - Уайт-спирит по ГОСТ Р 52368-2005.

Таблица 3 - Метрологические характеристики газоанализаторов модели Nuoan GTYQ-IR500L

Определяемый компонент	Модификация сенсора	Диапазон измерений (ДИ)1) массовой концентрации, мг/м3 (объемной доли, млн-1)	Поддиапазоны измерений		Пределы допускаемой основной2) погрешности
			массовой концентрации, мг/м3	объемной доли, млн-1	абсолютной, мг/м3 (млн-1)	относитель ной, %
1	2	3	4	5	6	7
Метан (CH4)	Type A / Type B	от 0 до 10000	от 0 до 500 включ.	от 0 до 750 включ.	±50 (±75)	-
		(от 0 до 14994)	св. 500 до 10000	св. 750 до 14994	-	±10
Пропан (C3H8)	Type A / Type B	от 0 до 10000	от 0 до 500 включ.	от 0 до 273 включ.	±50 (±27)	-
		(от 0 до 5455)	св. 500 до 10000	св. 273 до 5455	-	±10
Этанол (С2Н5ОН)	Type A	от 0 до 5000	от 0 до 500 включ.	от 0 до 261 включ.	±50 (±26)	-
		(от 0 до 2610)	св. 500 до 5000	св. 261 до 2610	-	±10

Окончание таблицы 3

1	2	3	4	5	6	7
Сумма углеводородов С2-С10 (по метану CH4)	Type A / Type B	от 0 до 10000 (от 0 до 14994)	от 0 до 500 включ.	от 0 до 750 включ.	±50 (±75)	-
			св. 500 до 10000	св. 750 до 14994	-	±10
Сумма углеводородов С2-С10 (по пропану С3Н8)	Type A / Type B	от 0 до 10000 (от 0 до 5455)	от 0 до 500 включ.	от 0 до 273 включ.	±50 (±27)	-
			св. 500 до 10000	св. 273 до 5455	-	±10
1) - Предусмотрена возможность отображения результатов измерений как в единицах массовой концентрации, мг/м3, так и в единицах объёмной доли, %, (млн-1). Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводится по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,055, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль. 2) - Основная погрешность нормирована при условиях (нормальные условия измерений): - температура окружающей среды (°С) от +15 до +25.

Таблица 4 - Дополнительные метрологические характеристики газоанализаторов

Наименование характеристики	Значение
Время установления показаний То,9, с, не более	5
Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности	0,5
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от пределов допускаемой основной погрешности	±0,2
Изменение выходного сигнала за 30 суток непрерывной работы, в долях от пределов допускаемой основной погрешности, не более	±0,25

Таблица 5 - Технические характеристики

Наименование характеристики	Значение
Время прогрева, с, не более	30
Номинальное напряжение питания постоянного тока, В	24
Напряжение питания постоянного тока, В	от 18 до 30
Потребляемая мощность, в зависимости от режима, Вт, не более:
- включение, прогрев, режим измерения	2
- при активной функции обогрева сенсора, дополнительно	5
- режим работы с насосом Nuoan G201 (опционально, только для
модели GTYQ-IR500L), дополнительно	0,5
- режим работы со светозвуковым оповещателем Nuoan G001
(опционально), при активной сигнализации, дополнительно	1
Габаритные размеры (Д*Ш*В), мм, не более:
- GTYQ-IR500L	126x320x118
- GTYQ-IR500M (без защитного козырька)	126x260x118
- GTYQ-IR500M (с защитным козырьком)	126x307x118
- GTYQ-IR500L c установленным насосом Nuoan G201	210x405x118
- GTYQ-IR500L c установленными насосом Nuoan G201 и
светозвуковым оповещателем Nuoan G001 (опционально)	210x460x118
- GTYQ-IR500M c установленным светозвуковым оповещателем
Nuoan G001 (опционально)	126x315x118
Масса, кг, не более:
- GTYQ-IR500L, корпус из алюминиевого сплава	2,65
- GTYQ-IR500L, корпус из нержавеющей стали	5,75
- GTYQ-IR500M, корпус из алюминиевого сплава	1,65
- GTYQ-IR500M, корпус из нержавеющей стали	3,75
- светозвуковой оповещатель Nuoan G001 (опционально)	0,385
- насос Nuoan G201 (опционально)	0,57
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), %, не более - атмосферное давление, кПа	от -55 до +70 99 от 70 до 130
Маркировка взрывозащиты	1Ex db IIC T6 Gb X Ex tb IIIC T80°C Db X
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP66 / IP67

Таблица 6 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч, не менее	87500
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на маркировочную табличку методом лазерной гравировки и титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 7 - Комплект поставки газоанализаторов

Наименование	Обозначение	Количество
Газоанализатор стационарный	Nuoan	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
Калибровочный адаптер	CN500/CN400	1 шт.1)
Защитный козырек	-	1 шт.
Пульт дистанционного управления RC35 3VDC	RC35 3VDC	1 шт.1)
Магнитный инструмент	MA500	1 шт.1)
Комплект для монтажа на трубу	-	1 шт.
Взрывозащищенный светозвуковой оповещатель Nuoan G001	G001	1 шт.1)
Взрывозащищенный подключаемый насос Nuoan G201 (только для модели Nuoan GTYQ-IR500L)	G201	1 шт.1)
Взрывозащищенное устройство защиты от импульсных перенапряжений	SPD	1 шт.1)
Кабельный ввод	-	1 шт.1)
Заглушка кабельного ввода	-	1 шт.
Поставляется по отдельному заказу

Сведения о методиках (методах) измерений

приведены в разделе 2.2 «Принцип работы газоанализатора» документа «Газоанализатор стационарный Nuoan GTYQ-IR500L / Nuoan GTYQ-IR500M. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

Стандарт предприятия фирмы «Shenzhen Nuoan Technology Co., Ltd».

Правообладатель

Фирма «Shenzhen Nuoan Technology Co., Ltd», Китай

Адрес: 1301, 1401, 1501, 1601, Building C1, No. 459, Qiaokai Road, Fenghuang Community, Fenghuang Street, Guangming District, Shenzhen, China

Телефон: +8613480891122

E-mail: nuoan@nuoan.com

Изготовитель

Фирма «Shenzhen Nuoan Technology Co., Ltd», Китай Адрес: 1301, 1401, 1501, 1601, Building C1, No. 459, Qiaokai Road, Fenghuang Community, Fenghuang Street, Guangming District, Shenzhen, China

Телефон: +8613480891122

E-mail: nuoan@nuoan.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, помещ. 263 Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    ^м_^та   2026 г. №    ^{56 1}

Лист № 1 Регистрационный № 98076-26                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Плиты поверочные и разметочные

Назначение средства измерений

Плиты поверочные и разметочные (далее - плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, использования в качестве образца плоской поверхности для установки деталей, для разметки, а также для поверки и испытаний средств измерений отклонений от плоскостности.

Описание средства измерений

Плиты представляют собой объект, изготовленный из чугуна или гранита, с плоской рабочей поверхностью прямоугольной формы. Плиты всех типоразмеров снабжены ручками, скобами или выемками для облегчения их перемещения. Чугунные плиты размерами св. 1000x630 мм, а также гранитные плиты размерами св. 630x400 мм имеют регулируемые опоры.

Принцип измерений отклонений от прямолинейности и плоскостности с помощью плит основан на методе линейных отклонений, где плита является опорной поверхностью, и методе «пятен на краску».

Плиты изготавливаются в следующих исполнениях:

- исполнение 1 - чугунные плиты с ручной шабровкой рабочих поверхностей, классов точности 0 и 1;

-исполнение 2 - чугунные плиты с механически обработанными рабочими поверхностями, классов точности 1, 2 и 3;

-исполнение 3 - гранитные плиты без бортовых захватов, с нормированными допусками перпендикулярности боковых поверхностей, классов точности 00 и 0.

Плиты выпускаются под товарным знаком на прикрепленные к плите металлические таблички краской или методом лазерной маркировки, на паспорт типографским способом.

Заводской номер состоит из арабских цифр и букв русского алфавита, наносится на прикрепленные к плите металлические таблички методом лазерной гравировки или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра, возможность прочтения и сохранность заводского номера в процессе эксплуатации.

Общий вид плит с указанием места нанесения заводского номера и обозначения основных размеров представлены на рисунках 1-3.

Пломбирование плит не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Размеры рабочей поверхности плит (длинахширина), мм	Допуск плоскостности*, мкм, для классов точности
	00	0	1	2	3
250x250	2	4	8	16	30
400x400	3	6	12	25	50
630x400	4	8	16	30	60
1000x630	5	10	20	40	80
1600x1000	6	12	25	50	100
2000x1000	8	16	30	60	120
2500x1600	8	16	30	60	120
* Примечания: 1) При температуре: • (20 ± 3) °C для плит класса точности 00; • (20 ± 4) C для плит класса точности 0 и 1; • (20 ± 6) C для плит класса точности 2 и 3. 2) Допуск плоскостности не устанавливается: - для чугунных плит на расстоянии до 5 мм от краев плит размерами до 630x400 мм включ. и не менее 10 мм от краев плит размерами св. 630x400 мм; - для гранитных плит на расстоянии 10 мм от краев плит размерами до 630x400 мм включ. и до 20 мм от краев плит размерами св. 630x400 мм.

Таблица 2 - Шероховатость рабочих поверхностей, механически обработанных, чугунных

(исполнение 2) и гранитных плит

Размеры рабочей поверхности плит (длинаxширина), мм	Параметр шероховатости Ra, мкм, не более, для
	рабочих поверхностей для классов точности				боковых поверхностей плит
	00	0	1	2 и 3	чугунных	гранитных
до 630x400 включ.	0,32		0,63	1,25	5	2,5
св. 630x400			1,25

Таблица 3 - Наибольший прогиб плит под действием сосредоточенной нагрузки на площади приложения нагрузки, равной 1/5Lx1/5B (где L - длина плиты, мм, В - ширина плиты, мм) в любом месте рабочей поверхности плиты

Размеры рабочей поверхности плит (длинаxширина), мм	Для исполнений 1 и 2		Для исполнения 3
	Нагрузка, Н	Прогиб, мкм	Нагрузка, Н	Прогиб, мкм
250x250	78	0,5	78	0,4
400x400	196	1,0	196	0,8
630x400	490	2,0	490	1,8
1000x630	980	4,0	980	3,5
1600x1000	2450	10,0	2450	8,0
2000x1000
2500x1600	4900	20,0	4900	16,0

Таблица 4 - Габаритные размеры и масса

Номинальные размеры рабочей поверхности плит (длинахширина)*, мм	Высота, мм, не более	Масса, кг, не более
250x250	60	14
400x400	90	38
630x400	105	65
1000x630	180	320
1600x1000	230	850
2000x1000	260	1100
2500x1600	380	4000
* Общие допуски по ГОСТ 30893.1-2002 - v.

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значения
Твердость рабочей поверхности чугунных плит, НВ	от 170 до 229
Разность твердости на любых участках поверхности одной плиты, НВ, не более, для плит: - размерами до 630x400 мм включ. - размерами св. 630x400 мм	10 15
Допуск перпендикулярности боковой поверхности к рабочей поверхности и боковых поверхностей между собой, не более	12-й степени точности по ГОСТ 24643-81
Число пятен* в квадрате со стороной 25 мм у шаброванных плит, не менее: - для плит класса точности 0 - для плит класса точности 1	25 20
Условия эксплуатации: - температура окружающего воздуха для плит КТ 00, °C - температура окружающего воздуха для плит КТ 0 и КТ 1, C - температура окружающего воздуха для плит КТ 2 и КТ 3, C - относительная влажность, %, не более	от +17 до +23 от +16 до +24 от +14 до +26 80
* Число пятен не устанавливается у чугунных плит размерами до 630x400 мм включ. на расстоянии до 5 мм от краев плит и не менее 10 мм от краев плит размерами св. 630x400 мм

Таблица 6 - Показатели надежности

Наименование характеристики	Значение
Полный средний срок службы, лет, не менее	10
Установленный полный срок службы, лет, не менее	5
Срок сохраняемости*, лет:
- гранитных плит	2
- чугунных плит 0 и 00 классов	1,5
- чугунных плит 1 класса	2
- чугунных плит 2 и 3 класса	3
* При условии переконсервации через 2 года.

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на прикрепленные к плите металлические таблички краской или методом лазерной маркировки.

Комплектность средства измерений

Таблица 7 - Комплектность

Наименование	Обозначение	Количество
Плита поверочная и разметочная	-	1 шт.
Ручки, скобы или выемки	-	1 комплект
Опоры регулируемые	-	1 комплект*
Крышка	-	1 шт.
Паспорт	-	1 экз.**
* Для непредусмотренных типоразмеров - опционально; ** Поставляется один экземпляр в один адрес

Сведения о методиках (методах) измерений

приведены в разделе 7 «Заметки по эксплуатации и хранению» документа «Плиты поверочные и разметочные. Паспорт. ГОСТ 10905-86».

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности, утвержденная приказом Росстандарта № 314

от 15.03.2021 г.;

МИ 2007-89 «ГСИ. Плиты поверочные и разметочные. Методика поверки»; ГОСТ 10905-86 «Плиты поверочные и разметочные. Технические условия».

Правообладатель

Общество с ограниченной ответственностью ПКФ «ИНКОН»

(ООО ПКФ «ИНКОН»)

Юридический адрес: 454006, Россия, г. Челябинск, ул. Российская, д. 1В, офис 5 ИНН 7448215770

Изготовитель

Общество с ограниченной ответственностью ПКФ «ИНКОН»

(ООО ПКФ «ИНКОН»)

Адрес: 454006, Россия, г. Челябинск, ул. Российская, д. 1В, офис 5

ИНН 7448215770

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4 Уникальный номер записи об аккредитации в реестре аккредитованных лиц УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» № RA.RU.311373

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²⁴ »    _____   2026 г. №    ^{56 1}

Лист № 1 Регистрационный № 98077-26                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры оптические эмиссионные A5 Solaris CCD Plus

Назначение средства измерений

Спектрометры оптические эмиссионные A5 Solaris CCD Plus предназначены для измерений массовой доли элементов в металлах и сплавах.

Описание средства измерений

Спектрометры оптические эмиссионные A5 Solaris CCD Plus (далее - спектрометры) конструктивно представляют собой стационарные приборы и могут иметь как настольное, так и напольное исполнение.

Спектрометры состоят из источника возбуждения спектров, штатива, осветительной системы, полихроматора, системы продувки аргоном, вакуумной системы, системы терморегуляции, управляющей электроники, установленных в общем корпусе, и отдельно стоящего форвакуумного насоса. В состав спектрометров входит автономное программное обеспечение MetalLab32, установленное на внешнем компьютере.

Принцип действия спектрометров основан на методе эмиссионного спектрального анализа. Измеренный аналитический сигнал характеризует интенсивности спектральных линий различных химических элементов. Значение аналитического сигнала пропорционально массовой доле элемента в пробе. Проба, химический состав которой надо определить, выполняет функцию одного из электродов. Проба устанавливается в стационарный штатив, закрепленный на корпусе прибора. Между пробой и подставным электродом при помощи источника возбуждения спектров возбуждается электрический разряд: высоковольтная искра с использованием вольфрамового электрода. В разряде происходит испарение и возбуждение свечения атомов пробы. Излучение плазмы направляется с помощью осветительной системы через входную щель в полихроматор. Полихроматор разлагает излучение в спектр, характеризующий состав пробы: каждому элементу соответствует своя совокупность спектральных линий, интенсивность которых зависит от содержания элементов в пробе. Полихроматор построен по схеме Пашен-Рунге, в которой входная щель, дифракционная решетка и детекторы установлены на круге Роуланда. Анализ излучения выполняется посредством системы CMOS детекторов (КМОП).

Маркировка спектрометра наносится методом лазерной гравировки на фирменной табличке, которая крепится на задней панели спектрометра и содержит следующую информацию: наименование и адрес предприятия-изготовителя, наименование страны-изготовителя, год изготовления СИ, обозначение типа СИ, заводской номер, напряжение питания, частота сети электропитания, потребляемая мощность.

Пломбирование спектрометров не предусмотрено.

Заводской номер в буквенно-цифровом формате, идентифицирующий каждый экземпляр спектрометра, указывается на фирменной табличке, которая крепится на задней панели спектрометра.

Нанесение знака поверки на спектрометры не предусмотрено

Общий вид спектрометров приведен на рисунке 1.

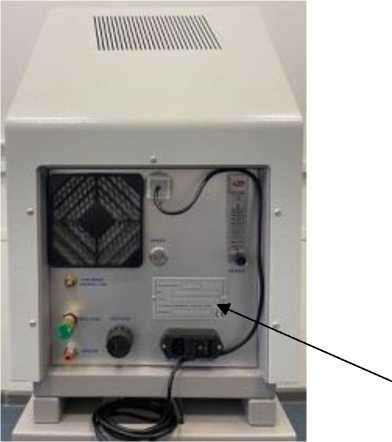

Вид фирменной таблички с заводским номером спектрометра приведен на рисунке 2.

Вид спектрометров спереди (настольное исполнение)

Программное обеспечение

В состав спектрометров входит программное обеспечение (далее - ПО), предназначенное для управления спектрометрами, MetalLab32, установленное на внешнем компьютере. ПО MetalLab32 является автономным ПО.

Программным образом осуществляются функции управления спектрометром, функции настройки, средства проведения количественного анализа, автоматическое вычисление относительного среднего квадратического отклонения среднего значения выходного сигнала, отслеживание и фиксация в журнале ошибочных ситуаций, запоминание результатов анализа, обработка выходной информации, печать результатов анализа.

ПО MetalLab32 является полностью метрологически значимым. Уровень защиты ПО MetalLab32 от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014. Влияние ПО MetalLab32 на метрологические характеристики спектрометров учтено при их нормировании. Идентификационные данные ПО MetalLab32

приведены в таблице 1. Таблица 1 - Идентификационные данные (признаки) ПО MetalLab32
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MetalLab32
Номер версии (идентификационный номер) ПО	8.82.ХХ.ХХХХХХХХ1)
Цифровой идентификатор ПО	83581a7032ad969253d7073ec2ff49642)
Алгоритм расчета цифрового идентификатора	MD5
1) Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового обозначения в начале номера версии (до второй точки), и последующим рядом цифр, принимающих значения от 0 до 9, которые описывают модификации ПО (обозначенных буквой «Х») 2) Расчет по алгоритму MD5 для версии 8.82.47.20210410, файл MetalLab32.exe

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Предел детектирования легирующих и примесных элементов1^ %	от 0,00001 до 0,01
Относительное среднее квадратическое отклонение (ОСКО) результатов измерений выходного сигнала спектрометра в режиме измерения массовых долей элементов в металлах и сплавах на основе железа2), алюминия3), меди4) в диапазоне измерений массовых долей элементов, %, не более
- от 0,00001 % до 0,01 % включ.	10
- св. 0,01 % до 0,1 % включ.	5
- св. 0,1 % до 1,0 % включ.	3
- св. 1,0 % до 100,0 %	1
1) - в зависимости от определяемого элемента и типа сплава, металла; 2) - при измерении массовой доли углерода, кремния, марганца, фосфора, серы, меди, алюминия, хрома, молибдена, никеля, ванадия, титана, ниобия, кобальта, вольфрама, олова, азота, магния, свинца, сурьмы, мышьяка, бора, циркония, висмута, кальция, цинка, селена, тантала, железа, лантана, теллура, циркония в сплавах на основе железа; 3) - при измерении массовой доли алюминия, кремния, марганца, меди, хрома, титана, свинца, железа, цинка, никеля, олова, магния, ванадия, кобальта, циркония, бериллия, бора, висмута, кальция, лития, натрия, кадмия, мышьяка, галлия, ртути, сурьмы, стронция в сплавах на основе алюминия; 4) - при измерении массовой доли меди, кремния, марганца, фосфора, алюминия, никеля, свинца, железа, цинка, олова, висмута, сурьмы, кадмия, кобальта, мышьяка, серы, теллура, магния, хрома, золота, палладия, платины, селена, серебра в сплавах на основе меди

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (длинахширинахвысота), мм, не более	900х360х620
Масса, кг, не более	100
Потребляемая мощность, В^А, не более	1000
Электрическое питание осуществляется от сети переменного тока: - напряжение, В - частота, Гц	от 207 до 253 от 49 до 51
Спектральный диапазон, нм	от 130 до 900
Фокусное расстояние, мм, не менее	500
Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа - относительная влажность воздуха при температуре +25 °C, %, не более	от +12 до +32 от 84,0 до 106,7 70

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка спектрометра до отказа, ч	10000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и на титульный лист паспорта методом компьютерной графики.

Комплектность средства измерений

аблица 5 - Комплектность спектрометров

Наименование	Обозначение	Количество
Спектрометр оптический эмиссионный	A5 Solaris CCD Plus	1 шт.
Форвакуумный насос1)	-
Комплект образцов «для стандартизации»^	-	1 комплект
Компьютер с периферийными устройствами^	-	1 комплект
Станок для заточки образцов модели^	DS 300/2 (DS 1100)	1 шт.
Программное обеспечение	MetalLab32	1 диск или USB-Flash
Спектрометр оптический эмиссионный A5 Solaris CCD Plus. Руководство по эксплуатации	01018462.041042.0093.РЭ	1 экз.
Программное обеспечение для спектрометров оптических эмиссионных MetalLab32. Руководство пользователя	01018462.041042.0004.РП	1 экз.
Спектрометр оптический эмиссионный A5 Solaris CCD Plus. Паспорт	01018462.041042.0092.ПС	1 экз.
1) Поставляется по заказу

Сведения о методиках (методах) измерений

приведены в разделах 1.4 «Устройство и работа», 2.3 «Использование спектрометра A5 Solaris CCD Plus» документа 01018462.041042.0093.РЭ «Спектрометр оптический эмиссионный A5 Solaris CCD Plus. Руководство по эксплуатации»; в разделах 3 «Окно «Анализ», 4 «Окно «Стандартизация», 5 «Типовая стандартизация», 6 «Окно «Калибровка», 7 «Аналитическая программа» документа 01018462.041042.0004.РП «Программное обеспечение для спектрометров оптических эмиссионных MetalLab32. Руководство пользователя».

При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Стандарт предприятия «Спектрометры оптические эмиссионные A5 Solaris CCD Plus, Турция».

Правообладатель

Feda RAHAL ALFA Teknolojik Sistemler, Турецкая Республика

Адрес: Nispetiye Cad. 3. sokak No:26 D:3 Rumelihisarustu 34752, istanbul, TURKEY Телефон/факс: +90 532 412 85 28

Е-mail: gokhan.savas@ankaanalitik.com.tr

Изготовитель

Feda RAHAL ALFA Teknolojik Sistemler, Турецкая Республика

Адрес: Nispetiye Cad. 3. sokak No:26 D:3 Rumelihisarustu 34752, istanbul, TURKEY Телефон/факс: +90 532 412 85 28

E-mail: gokhan.savas@ankaanalitik.com.tr

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19 Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.314555

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »            2026 г. №     ^{5 61}

Лист № 1 Регистрационный № 98078-26                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные и управляющие FCOS

Назначение средства измерений

Комплексы измерительно-вычислительные и управляющие FCOS (далее - комплексы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, рабочего коэффициента передачи тензорезистивных преобразователей и воспроизведения силы постоянного электрического тока и постоянного электрического напряжения.

Описание средства измерений

Принцип действия комплексов заключается в преобразовании входных электрических сигналов посредством аналогово-цифрового преобразования (АЦП) в цифровой код, передаче цифрового кода в модуль центрального процессора, обработке цифрового кода, с последующим вычислением в комплексе значений измеряемой величины в соответствии с характеристикой первичного преобразователя физической величины и выдаче управляющего воздействия через модули вывода посредством цифроаналогового преобразования (ЦАП) заданного кода в выходные электрические сигналы для передачи информационных и управляющих сигналов комплексов.

Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству модулей, типом питания комплексов, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя. Состав комплексов и идентификационные данные функциональных модулей (модель и идентификационный номер) указываются в руководстве по эксплуатации на комплексы.

Комплексы состоят из следующих основных компонентов управления, размещенных в шкафу: от одного до четырех контроллеров центрального процессора CCB (номер детали 4721003), как минимум одного модуля WIB (номер детали 4723006), как минимум одного модуля ввода-вывода аналоговых сигналов AI/AO (номер детали 4741005), сенсорного экрана HMI. Один контроллер центрального процессора CCB может поддерживать подключение до восьми модулей WIB и модулей ввода-вывода аналоговых сигналов AI/AO. При размещении в шкафу больше одного контроллера центрального процессора CCB, связь между контроллерами центрального процессора CCB и сенсорным экраном HMI обеспечивается при помощи сетевого коммутатора по Ethernet.

На внутренней стороне сенсорного экрана расположены интерфейсы для внешних подключений: LAN, USB и RS232/485.

Комплексы обеспечивают передачу данных по протоколам Profinet, Modbus/TCP, Ethernet/IP, Modbus RTU, Profibus DP.

Серийный номер комплексов, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится методом шелкографии на маркировочную табличку, закрепленную на заднюю панель сенсорного экрана.

Нанесение знака поверки на комплексы не предусмотрено.

Пломбирование комплексов не предусмотрено. Предусмотрено закрытие двери шкафа на ключ.

Общий вид комплексов с указанием места нанесения маркировочной таблички представлен на рисунке 1.

Общий вид контроллера центрального процессора и модулей WIB и AI/AO представлен на рисунке 2.

Общий вид маркировочной таблички с указанием места нанесения знака утверждения типа и серийного номера представлен на рисунке 3.

Рисунок 2 - Общий вид контроллера центрального процессора и модулей WIB и AI/AO

Место нанесения знака утверждения типа

Место нанесения серийного номера

Рисунок 3 - Общий вид маркировочной таблички с указанием мест нанесения знака утверждения типа и серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) комплексов является встроенным.

ПО комплексов хранится в энергонезависимой памяти модулей. ПО устанавливается на заводе-изготовителе в процессе производственного цикла и не подлежит изменению на протяжении всего срока эксплуатации. ПО выполняет функции аналого-цифрового преобразования электрических сигналов, последующую обработку и вычисление реализованных методик расчёта, и передачу в цифровой форме данных на экран.

ПО включает в себя набор инструментальных и исполнительных программных модулей и является метрологически значимым. Команды и данные, переданные через интерфейсы связи, не оказывают влияние на достоверность результатов измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологические характеристики комплексов нормированы с учетом влияния ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	HMI	FCOS
Номер версии (идентификационный номер) ПО, не ниже	2025.01	2025.01
Цифровой идентификатор ПО	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
1	2
Модуль (WIB) (номер детали 4723006)
Диапазон измерений рабочего коэффициента передачи тензорезистивных преобразователей, мВ/В	от 0 до ±4
Пределы допускаемой основной приведенной погрешности измерений рабочего коэффициента передачи тензорезистивных преобразователей, %	±0,05
Пределы допускаемой дополнительной приведенной погрешности измерений рабочего коэффициента передачи тензорезистивных преобразователей, вызванной изменением температуры окружающей среды в пределах условий эксплуатации на каждые 1 °C, %	±0,0005

Продолжение таблицы 2

1	2
Диапазон воспроизведения силы постоянного электрического тока, мА	от 0 до 20 от 4 до 20
Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, %: - в диапазоне от 0 до 20 мА - в диапазоне от 4 до 20 мА	±0,5 ±0,3
Пределы допускаемой дополнительной приведенной погрешности воспроизведения силы постоянного электрического тока, вызванной изменением температуры окружающей среды в пределах условий эксплуатации на каждые 1 °C, %	±0,0025
Модуль AI/AO (номер детали 4723005)
Диапазон измерений силы постоянного электрического тока, мА	от 0 до 20 от 4 до 20
Пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, %	±0,2
Диапазон измерений постоянного электрического напряжения, В	от -2,5 до 2,5 от -5 до 5 от -10 до 10
Пределы допускаемой приведенной погрешности измерений постоянного электрического напряжения, %	±0,2
Диапазон воспроизведения силы постоянного электрического тока, мА	от 0 до 20
Пределы допускаемой приведенной погрешности воспроизведения силы постоянного электрического тока, %	±0,6
Диапазон воспроизведения постоянного электрического напряжения, В	от -10 до 10
Пределы допускаемой приведенной погрешности воспроизведения постоянного электрического напряжения, %	±0,6
Примечание - Нормирующим значением для приведенной погрешности является максимальное значение диапазона.

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Количество входных измерительных каналов модуля AI/AO	4
Количество выходных измерительных каналов модуля AI/AO	2
Количество входных измерительных каналов модуля WIB	1
Количество выходных измерительных каналов модуля WIB	1
Параметры электрического питания: - напряжение постоянного тока, В	от 20,4 до 28,8
Потребляемая мощность, Вт, не более	500
Габаритные размеры (ДлинахШиринахВысота), мм, не более	2200x800x800
Нормальные условия измерений: - температура окружающей среды, C	от +20 до +30
Условия эксплуатации: - температура окружающей среды, C - относительная влажность при +25 C, %, не более	от 0 до +40 90

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	100000
Средний срок службы, лет	15

Знак утверждения типа

наносится на маркировочную табличку методом шелкографии согласно схеме, указанной на рисунке 3, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Комплексы измерительно-вычислительные и управляющие	FCOS	1 шт.
Руководство по эксплуатации	23.01 FCOS Instruction Manual	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации 23.01 FCOS Instruction Manual.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Комплексы измерительно-вычислительные и управляющие FCOS. Стандарт предприятия.

Правообладатель

Compass Bulk Conveying System (Beijing) Co., Ltd., Китай

Адрес: 101, 1st Floor, Building 6, No. 17 Huanke Middle Road, Tongzhou District, Beijing

Телефон: +86 10 59771616

E-mail: info@compassbulk.com

Web-сайт: www.compassbulk.com

Изготовитель

Compass Bulk Conveying System (Beijing) Co., Ltd., Китай

Адрес: 101, 1st Floor, Building 6, No. 17 Huanke Middle Road, Tongzhou District, Beijing Телефон: +86 10 59771616

E-mail: info@compassbulk.com

Web-сайт: www.compassbulk.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр. Вернадского, д. 41, стр. 1, пом. 263

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н,

г. Чехов, Симферопольское ш., д. 2

Тел.: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    ^М_Р__   2026 г. №    ⁵⁶¹

Лист № 1 Регистрационный № 98079-26                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Длиномер горизонтальный Nano-check 1100

Назначение средства измерений

Длиномер горизонтальный Nano-check 1100 (далее - длиномер) предназначен для измерений линейных размеров, а также для выполнения калибровки и поверки средств измерений длины. Длиномер может применяться в качестве рабочего эталона 2 разряда в соответствии с Государственной поверочной схемой для средств измерений длины в диапазоне от V10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм (часть 2), утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840, при передаче единицы длины рабочим эталонам меньшей точности и средствам измерений.

Описание средства измерений

Принцип действия длиномера основан на методе сравнения измеренного размера с измерительной шкалой.

Конструктивно длиномер состоит из станины из чугуна с направляющими для перемещения опорной и измерительной кареток, предметного стола, сменных измерительных наконечников и щупов, набора крепежных приспособлений для установки измеряемых объектов, интерфейсного блока для коммутации электронных компонентов длиномера.

Измерительная каретка включает в себя измерительную шкалу и электронную считывающую головку, механизм ручной подачи, стопорный винт, винт установки измерительного усилия.

Станина имеет регулируемые опоры для установки длиномера по уровню.

Длиномер комплектуется системой температурной компенсации, состоящей из трех датчиков, измеряющих температуры окружающей среды, измерительной шкалы и измеряемого объекта.

Результаты измерений выводятся на монитор персонального компьютера.

К длиномеру данного типа относится длиномер с заводским номером U202514.

Общий вид длиномера представлен на рисунке 1.

Заводской номер в виде буквенно-цифрового обозначения нанесен способом гравировки на маркировочную табличку, расположенную на задней поверхности измерительной каретки в виде наклейки.

Место нанесения заводского номера длиномера приведено на рисунке 2.

Нанесение знака поверки и знака утверждения типа на длиномер и его пломбировка не предусмотрены.

Рисунок 1 - Общий вид длиномера

Рисунок 2 - Маркировка длиномера с указанием места нанесения заводского номера

Программное обеспечение

Длиномер оснащен двумя автономными программными обеспечениями (далее - ПО).

ПО Y-WinDHI предназначено для отображения результатов измерений и передачи данных в ПО Y-QMsoft, предназначенное для сбора, обработки и хранения измерительной информации.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

При нормировании метрологических характеристик учтено влияние ПО. Идентификационные данные ПО приведены в таблице 1.

аблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Y-WinDHI	Y-QMsoft
Номер версии (идентификационный номер) ПО	V1.XX*	V1.XX
* - Х не относится к метрологически значимой части ПО и принимает значения от 0 до 9.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений внутренних размеров, мм	от 0,8 до 350
Диапазон измерений наружных размеров, мм	от 0 до 1100
Дискретность отсчета, мм	1; 0,1; 0,01; 0,001; 0,0001; 0,00001; 0,000001
Повторяемость, мкм	0,03
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм	±(0,085+L*/2000)
* L - измеряемая длина, мм

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон измерительного усилия, Н	от 0,01 до 12,00
Напряжение питания переменного тока, В	220±20
Частота переменного тока, Гц	от 50 до 60
Габаритные размеры (длинахширинахвысота), мм, не более	2200x350x550
Масса, кг, не более	500
Условия эксплуатации: - температура окружающего воздуха, °С - изменение температуры окружающего воздуха в течение 1 ч, °С, не более относительная влажность окружающего воздуха, %	от +19 до +21 0,2 от 40 до 80

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Наработка до отказа, ч, не менее	14500

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность длиномера

Наименование	Обозначение	Количество
Длиномер	Nano-check 1100	1 шт.
Предметный стол	Y-HPA14	1 шт.
Система температурной компенсации	-	1 компл.
Интерфейсный блок	-	1 шт.
Измерительные наконечники	Y-TEL7	2 шт.
Приспособления для внутренних измерений: - патрон для щупов для внутренних измерений - держатель патрона для щупов для внутренних измерений - набор щупов для внутренних измерений	-	1 компл.
	Y-LABC-70	1 шт.
		1 шт.
	Y-TEL76	1 шт.
Установочное кольцо	Y-TA-MG-322	1 шт.
Крепежные приспособления	Y-TEL14.1	2 шт.
Приспособление для установки мер длины концевых плоскопараллельных свыше 100 мм	Y-TA-SU-307L	1 шт.
Стол	-	1 шт.
Персональный компьютер с монитором и ПО	-	1 шт.
Защитный чехол	-	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Длиномер горизонтальный Nano-check 1100. Руководство по эксплуатации», п. 6 «Выполнение измерений».

Нормативные документы, устанавливающие требования к средству измерений

Стандарт предприятия Shanghai Jescale Instrument Technology Co., Ltd, Китай;

Государственная поверочная схема для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм (часть 3), утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840.

Правообладатель

Shanghai Jescale Instrument Technology Co., Ltd, Китай

Адрес: Building 3, Lane 10688, Beiqing Road, Qingpu District, Shanghai, China

Телефон: +86-21-61259099

Web-сайт: www.jescale.com

Изготовитель

Shanghai Jescale Instrument Technology Co., Ltd, Китай

Адрес: Building 3, Lane 10688, Beiqing Road, Qingpu District, Shanghai, China

Телефон: +86-21-61259099

Web-сайт: www.jescale.com

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон: +7 812 251-76-01, факс: +7 812 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555

---
