ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики воды турбинные ТВСН (далее - счётчики) предназначены для измерений объёма холодной воды по СанПиН 2.1.3684-21 и сетевой воды по СП 124.13330.2012, протекающей в подающих или обратных трубопроводах систем теплоснабжения, системах холодного и горячего водоснабжения в жилых домах, а также в других промышленных зданиях.

Принцип действия счётчика основан на измерении числа оборотов турбины, вращающейся под воздействием потока протекающей воды. Количество оборотов турбины пропорционально объёму воды, протекающей через счётчик.

Счётчики состоят из корпуса, измерительного блока и счетного механизма. Поток воды поступает в корпус счётчика через входной патрубок, приводит во вращение турбину и через выходное отверстие вытекает в трубопровод. Вращение турбины через магнитную муфту передается счетному механизму, по показаниям которого определяют объём воды, прошедшей через счётчик. Счетный механизм представляет из себя масштабирующий редуктор с индикаторным устройством. На индикаторном устройстве размещены ролики, а также стрелочные указатели для отображения измеренного объёма в м³.

Счётчики изготавливаются в следующих модификациях: ТВСНХ, ТВСНХд, ТВСНГ, ТВСНТ. Счётчики модификаций ТВСНХ, ТВСНХд предназначены для измерений объёма холодной воды. Модификация ТВСНХд имеет магнитоуправляемый контакт, формирующий выходной импульсный сигнал. Модификации ТВСНГ, ТВСНТ предназначены для измерений объёма холодной и горячей воды. Модификация ТВСНТ имеет магнитоуправляемый контакт, формирующий выходной импульсный сигнал.

Счётчики модификаций ТВСНХ, ТВСНГ дополнительно могут комплектоваться индукционным модулем. Внешний индукционный модуль устанавливается сверху счётного механизма счётчика и считывает данные со счётного механизма методом индукции (считывается вращение секторного диска счётного механизма счётчика).

Защита от несанкционированного доступа к внутренним элементам счётчиков и средствам регулировки обеспечивается пломбировкой винта крепления крышки измерительной камеры у всех модификаций счётчиков и места крепления лицевой панели у счётчиков холодной воды.

Общий вид счётчиков и схема пломбировки приведены на рисунках 1 и 2 соответственно.

а) б)

в)

г)

д)

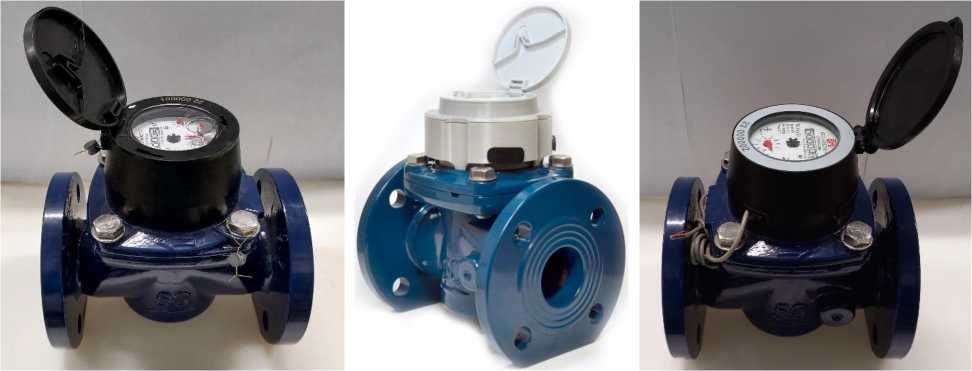

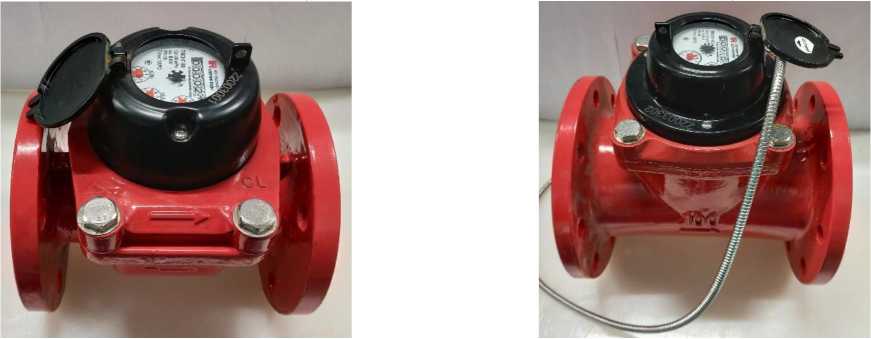

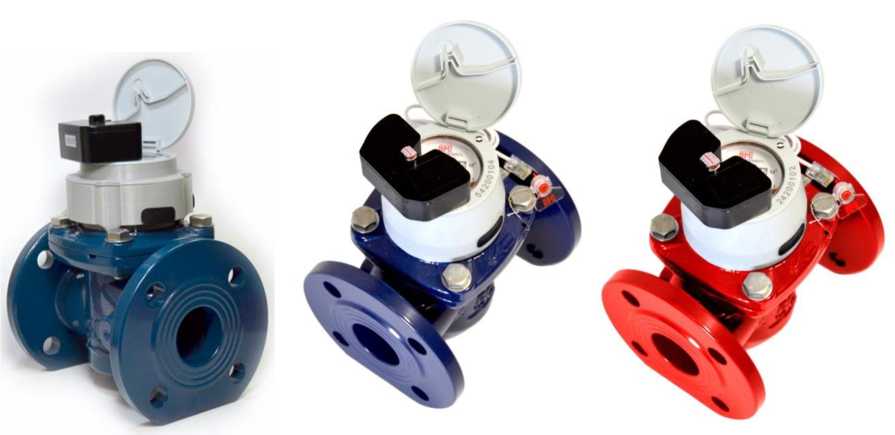

Рисунок 1 - Общий вид счётчиков воды турбинных ТВСН: а - модификация ТВСНХ; б - модификация ТВСНХд; в - модификация ТВСНГ; г - модификация ТВСНТ; д - модификации ТВСНХ и ТВСНГ с внешним индукционным модулем.

Места нанесения знака поверки

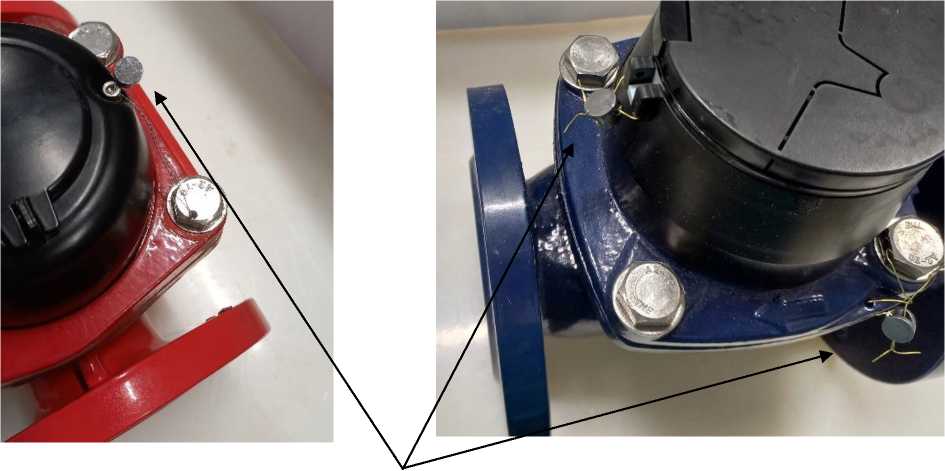

Рисунок 2 - Схема пломбировки счётчиков воды турбинных ТВСН

Место нанесения знака утверждённого типа

Место нанесения заводского номера

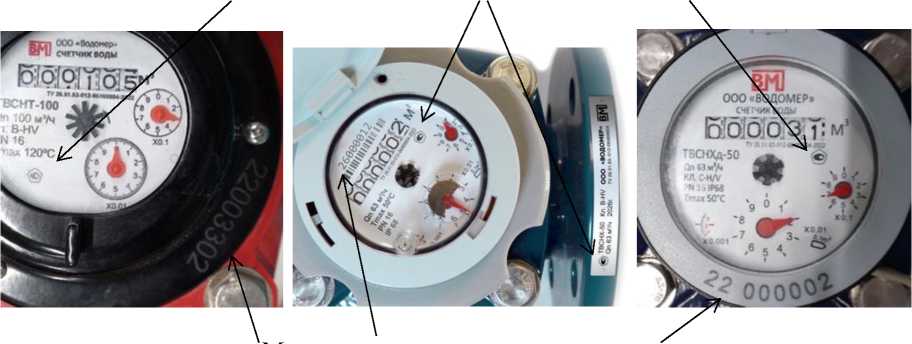

Рисунок 3 - Место нанесения знака утверждения типа и заводского номера

Заводские номера счётчиков воды турбинных ТВСН наносятся на крышку измерительной камеры или на циферблат в цифровом формате методом лазерной гравировки в соответствии с рисунком 3.

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические . характеристики

Продолжение таблицы 2

Таблица 3 - Показатели надёжности

наносится на лицевую панель отсчётного устройства счётчика методом печати, как показано на рисунке 3, и на титульный лист паспорта и руководства по эксплуатации счётчика типографским способом

Таблица 4 - Комплектность средства измерений

приведены в п. 1.1 руководства по эксплуатации РЭ 26.51.63-012-06469904-2022.

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости

ТУ 26.51.63-012-06469904-2022 «Счётчики воды турбинные ТВСН. Технические условия»
