МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.



  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Заместитель Руководителя



  Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

  Е.Р. Лазаренко

Лист № 1 Регистрационный № 92935-24                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики воды одноструйные универсальные УВС (далее - счётчики) предназначены для измерений объёма холодной и горячей воды, протекающей в системах холодного и горячего водоснабжения.

Принцип действия счётчиков основан на преобразовании числа оборотов крыльчатки, вращающейся под действием потока воды, протекающей через счётчики, в показания индикаторного устройства. Поток воды попадает в корпус счётчика через решётчатый фильтр и далее поступает в измерительную полость, внутри которой вращается крыльчатка. Количество оборотов крыльчатки пропорционально объёму воды, протекающей через счётчик. Вода, пройдя зону вращения крыльчатки, поступает через выходное отверстие в выходной патрубок. Значение объёма индицируется на индикаторном устройстве.

Конструктивно счётчики состоят из корпуса с резьбовым присоединением (проточной части), крыльчатки и счётного механизма с индикаторным устройством.

Счётный механизм состоит из масштабирующего редуктора и индикаторного устройства барабанного типа. Масштабирующий редуктор приводит число оборотов крыльчатки к значениям количества протекшей воды. Индикаторное устройство регистрирует количество (объём) прошедшей через счётчик воды в метрах кубических (м³) и их долях.

Счётчики могут иметь магнитоуправляемый контакт, который формирует импульсы, количество которых пропорционально объёму воды, прошедшему через счётчик. Счетчики с магнитоуправляемым контактом имеют обозначение УВСд.

Обозначение счётчика в паспорте и иной документации:

Счётчик воды одноструйный универсальный УВС«Х₁»-«Х₂»-«Х₃», где    «Х1» - комплектация счётчика с магнитоуправляемым контактом: «д» - наличие

магнитоуправляемого контакта; «пустое знакоместо» - при отсутствии магнитоуправляемого контакта;

«Х2» - диаметр условного прохода счётчика (DN): «15», «20», «25», «32», «40»;

«X3» - обозначение типа 01 (только для счётчиков DN 15).

Общий вид счётчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, места нанесения знака поверки представлены на рисунке 2. Кольцо, при его наличии, выполняет роль пломбы. С разрушением кольца прибор становится недействительным. Счётчики УВС-15-01 и УВСд-15-01 выпускаются без обжимного кольца.

Нанесение знака поверки на корпус средства измерений для счетчиков модификаций (исполнений) УВС-15-01 и УВСд-15-01 не предусмотрено.

Счётчики УВС-15-01 и УВСд-15-01 дополнительно могут комплектоваться внешним модулем (см. таблицу 2). Внешний модуль устанавливается сверху счётного механизма счётчика и считывает данные с магнитной стрелки.

а) Счётчики воды УВС-15

б) Счётчики воды УВСд-15

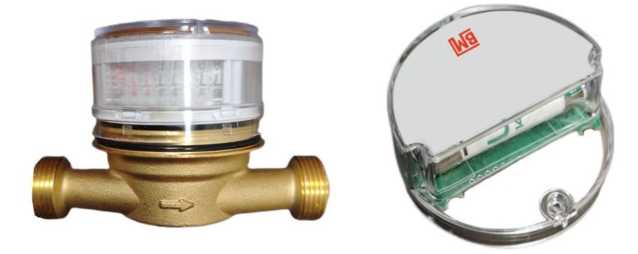

в) Счётчики воды УВС-15-01 и УВСд-15-01, внешний модуль выходных сигналов

г) Счётчики воды УВС-40

д) Счётчики воды УВСд-25

Рисунок 1 - Общий вид счётчиков воды одноструйных универсальных УВС

Пломба с оттиском знака поверки

Разрушающиеся защёлки крышки при попытке доступа к счётному механизму

в) Счётчики воды УВС-15-01 (УВСд-15-01)

Рисунок 2 - Места нанесения знака поверки на корпус средства измерений и схема защиты от несанкционированного доступа

Заводской номер счётчика состоит из 8 цифр и наносится на лицевую панель счётчика методом лазерной гравировки в соответствии с рисунком 3.

Счётчики могут выпускаться с изображением на маркировочной панели товарного знака поставщика улуг или компании-партнёра. Место нанесения указано на рисунке 3.

Место нанесения знака утверждения типа

Место нанесения товарного знака поставщика услуг

Место нанесения заводского номера

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место нанесения товарного знака поставщика услуг

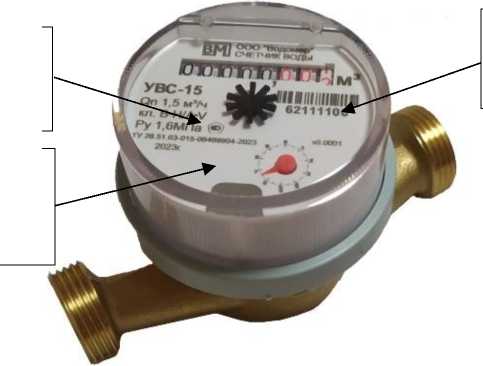

Рисунок 3 - Места расположения заводского номера

и нанесения знака утверждения типа средств измерений и товарного знака поставщика услуг

Метрологические и технические характеристики приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические . характеристики

наносят на лицевую панель счётчика методом фотопечати в соответствии с рисунком 3 и на титульный лист паспорта счётчика типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

изложены в п. 1.5 «Устройство и работа счётчика» документа РЭ 26.51.63-015-06469904-2023 «Счётчики воды одноструйные универсальные УВС. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

ТУ 26.51.63-015-06469904-2023 Счётчики воды одноструйные универсальные УВС, УВСд. Технические условия

Правообладатель

Общество с ограниченной ответственностью «Водомер»

(ООО «Водомер»)

Юридический адрес: 141002 Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63

ИНН: 5029217654

Телефон/факс: +7 (495) 407-06-94

E-mail: info@vodomer.su

Web-сайт: http://www.vodomer.su

Изготовитель

Общество с ограниченной ответственностью «Водомер»

(ООО «Водомер»)

Адрес: 141002 Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63

ИНН: 5029217654

Телефон/факс: +7 (495) 407-06-94

E-mail: info@vodomer.su

Web-сайт: http://www.vodomer.su

Закрытое акционерное общество  Консалтинго-инжиниринговое  предприятие

«Метрологический центр энергоресурсов»

(ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 495-491-78-12

Е-mail: sittek@mail.ru; mce-info@mail.ru

Web-сайт: https://www.kip-mce.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU 311313

Лист № 1 Регистрационный № 78398-20                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплекс измерения массы нефтепродуктов АСН КИМ-Брянск (далее по тексту -АСН) предназначен для измерений массы светлых нефтепродуктов, объема присадки и передачи измеренных значений массы и объема в автоматизированную информационную систему товаропроводящей сети компании.

АСН применяется в составе автоматизированной системы управления технологическими процессами при проведении учётных операций с нефтепродуктами на постах налива в автоцистерны.

Описание средства измерений

АСН представляет собой автоматизированную систему налива нефтепродуктов в автоцистерны.

Принцип действия АСН при измерении массы светлых нефтепродуктов основан на использовании прямого метода динамических измерений массы нефтепродуктов по ГОСТ 8.587-2019, реализованного с применением преобразователей массового расхода.

Принцип действия АСН при измерении объема присадки основан на использовании прямого метода динамических измерений объема присадки, проходящего через счетчик жидкости исполнительного блока дозатора жидкости.

Конструктивно АСН состоит из 14 постов налива нефтепродуктов, оснащённых преобразователями массового расхода, запорно-регулирующей арматурой и рабочей станции оператора с установленной SCADA системой и оснащённой программируемыми контроллерами. Один пост налива оснащен устройством дозирования присадки, состоящим из управляющего контроллера Simatic S7-1200 и манифольда из нержавеющей стали, в состав которого входит фильтр, электромагнитный клапан, объёмный счётчик жидкости, обратный клапан и трёхходовой кран.

Общий вид АСН представлен на рисунке 1.

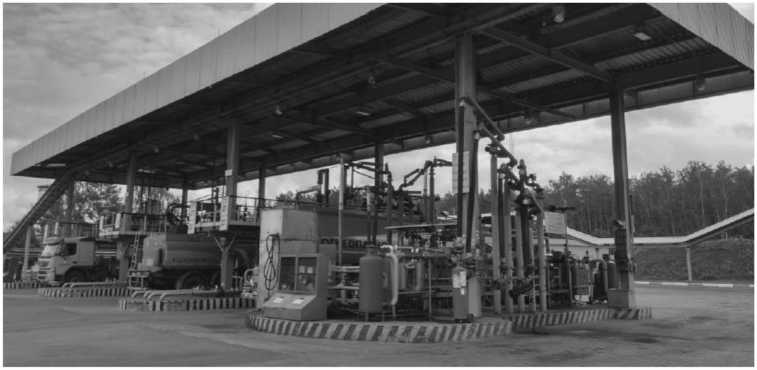

Рисунок 1 - Общий вид АСН

АСН включает в свой состав:

• - Измерительные каналы (далее - ИК) массового расхода и массы нефтепродукта, объема присадки;

• - технологическая обвязка;

• - рабочая станция оператора.

В состав ИК входят первичные измерительные преобразователи (далее - ИП) и система обработки информации (далее - СОИ). Составк ИК АСН указан в таблице 1.

Таблица 1 - Состав ИК АСН

Рабочая станция оператора представляет собой персональный компьютер с установленной SCADA системой на базе программного обеспечения iFIX.

АСН обеспечивает выполнений следующих основных функций:

• - автоматизированный налив светлых нефтепродуктов при отпуске в автоцистерны;

• - измерение массы светлых нефтепродуктов при отпуске в автоцистерны;

• - измерение объема присадки при отпуске в автоцистерны;

• - отображение заданного количества светлых нефтепродуктов и присадки, измеренного значения массы, объема и технологических параметров;

• - защита информации от несанкционированного доступа;

- печать товарно-транспортных документов.

Заводской номер АСН, состоящий из арабских цифр, и знак утверждения типа наносятся на маркировочную табличку на корпусе шкафа программируемого контроллера Simatic S7-400 типографским способом. Места нанесения знака утверждения типа и заводского номера приведены на рисунке 2.

РОСНЕФТЬ

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера АСН

Пломбирование крышек электронного преобразователя преобразователей массового расхода осуществляется с помощью контровочной проволоки, проведенной через специальное отверстие, фиксирующих отвинчивание крышек, и пластмассовой (свинцовой) пломбы. Пломбирование фланцев преобразователей массового расхода осуществляется с помощью контровочной проволоки, проведенной через отверстия на болтах, расположенных на диаметрально противоположных фланцах, и пластмассовой (свинцовой) пломбы. Схема пломбировки преобразователей массового расхода приведена на рисунке 3.

(в)

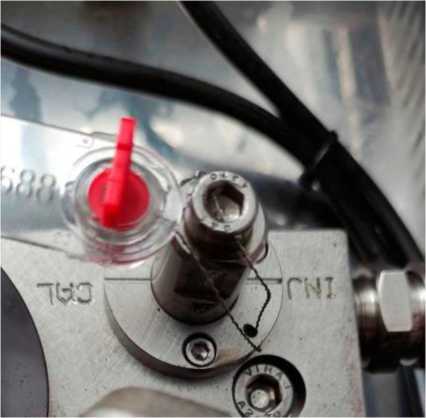

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки для преобразователей массового расхода: для постов налива со счетчиками-расходомерами массовыми Штрай-Масс (а, в), для постов налива с расходомерами массовыми Promass с первичным преобразователем расхода (датчиком) Promass F и электронным преобразователем 83 (б, в)

Пломбирование двери шкафа устройства дозирования присадки осуществляется с помощью индикаторной ленточной пломбы в виде наклейки. Пломбирование трехходового крана исполнительного блока устройства дозирования присадки осуществляется с помощью контровочной проволоки, проведенной через специальные отверстия, фиксирующих отвинчивание винта крана, и запорно-пломбировочного устройства. Схема пломбировки двери шкафа устройства дозирования присадки и трехходового крана от несанкционированного доступа представлена на рисунке 4.

Рисунок 4 - Схема пломбировки двери шкафа устройства дозирования присадки и трехходового крана исполнительного блока от несанкционированного доступа

Пломбирование двери шкафов программируемого контроллера Simatic S7-400 осуществляется с помощью индикаторной ленточной пломбы в виде наклейки. Схема пломбировки двери шкафа программируемого контроллера Simatic S7-400 от несанкционированного доступа представлена на рисунке 5.

Рисунок 5 - Схема пломбировки шкафа программируемого контроллера Simatic S7-400 от несанкционированного доступа

Знак поверки наносится на пломбы, установленные в соответствии с рисунком 3.

Программное обеспечение (ПО) АСН реализовано в рабочей станции оператора. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО АСН

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 -Технические характеристики

Таблица 5 - Показатели надежности

наносится на маркировочную табличку на корпусе шкафа программируемого контроллера Simatic S7-400 и на титульный лист руководства по эксплуатации АСН типографским способом.

Таблица 6 - Комплектность средства измерений

приведены разделе 1.4. «Устройство и работа» руководства по эксплуатации;

приведены в документе МН 996-2019 «Масса нефтепродуктов. Методика измерений комплексом измерения массы нефтепродуктов АСН КИМ-Брянск». Методика измерений аттестована ОП ГНМЦ АО «Нефтеавтоматика» 01 ноября 2019 г. (свидетельство об аттестации № RA.RU.310652-108/01-2019).

Нормативные документы, устанавливающие требования к средству измерений

«Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», утвержден Постановлением Правительства Российской Федерации от 16 ноября 2020 г. № 1847 (пункт 6.3.1)

«Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости», утверждена приказом Росстандарта от 26 сентября 2022 г. № 2356

Изготовитель

Акционерное общество «Брянскнефтепродукт»

(АО «Брянскнефтепродукт»)

ИНН 3201000493

Адрес: 241022, Брянская обл., г. Брянск, ул. Речная, д. 63

Телефон: +7 (4832) 30-39-99

E-mail: sekr_bnp@bryansk.rosneft.ru

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Телефон: +7 (843) 567-20-10; 8-800-700-78-68

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366

в части вносимых изменений

Закрытое акционерное общество Консалтинго-инжиниринговое  предприятие

«Метрологический центр энергоресурсов»

(ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр.8

Телефон (факс): +7 (495)-491-78-12

Web-сайт: littps:/Av\vw.i<iiii-MHj.p(|)

Е-mail: sittek@mail.ru; mce-info@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.311313

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    ^марта     2026 г. № ⁵⁷¹

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
