№572 от 24.03.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747655
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 572 от 24.03.2026
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» марта 2026 г. № 572
Сведения
об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Преобразователи измерительные многофункциональные |
РН |
PHC-11TD-11+(R) зав. № EC8I0100001, PHC-12TD-111(R) зав. № EC7V0100001, PHC-22HD-1111(R) зав. № ECCD0200001, PHD-11HT-11(R) зав. № ECCF0100001, PHD-11HZ-41(R) зав. № ECCI0100001, PHD-11HZ-71(R) зав. № ECCK0100001, PHD-11TD-21+(R) зав. № EC0N0100001, PHD-11TF-21.H(R) зав. № ECOP0100001, PHD-11TM-11(R) зав. № ECGB0100001, PHD-11TM-21(R) зав. № ECGA0100001, PHD-11TT-11(R) зав. № EC8D0100001, PHD-11TT-11+(R) зав. № |
89347-23 |
«Beijing Pinghe Chuangye Technology Development Co., Ltd.», Китай |
МП 201 009-2023 |
РТ-МП- 948-201/22025 |
01.07. 2025 |
Общество с ограниченной ответственностью «Интелис» (ООО «Интелис»), г. Москва |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
|
EC7Y0100001, PHD-11TT- 88(R) зав. № EC7U0100001, PHD-11TZ-41(R) зав. № EC8O0100001, PHD-11TZ-41+(R) зав. № EC7X0100001, PHD-11TZ- 46(R) зав. № EC9R0100001, PHD-11TZ-71(R) зав. № EC8R0100001, PHD-12HT-111(R) зав. № ECCG0100001, PHD-12HZ-411(R) зав. № ECDE0100001, PHD-12HZ-711(R) зав. № ECCM0100001, PHD-12TD-211+(R) зав. № ECOO0100001, PHD-12TT-111(R) зав. № EC8E0100001, PHD-12TT-111+(R) зав. № EC7Z0100001, PHD-12TZ-411(R) зав. № EC8M0100001, PHC-11TD-21.H(R) зав. № EKHB0100001, PHD-11HD-22(R) зав. № EKNB0100001, PHD-11TZ/TT-01(R) зав. № ELEB0100001, PHD-11TD-21U(R) зав. № FGGS0100001, PHD-12TZ-411+(R) зав. № EC8V0100001, PHD-12TZ-711(R) зав. № EC8Q0100001, PHD-22HD-2121(R) зав. № ECCN0200001, PHD-22HT-1111(R) зав. № ECKT0200001, PHD-22HZ- 4141(R) зав. № ECCJ0200001, PHD-22HZ-7171(R) зав. № |
|
ECCL0200001, PHD-22TT-1111(R) зав. № EC8F0100001, PHD-22TZ-4141(R) зав. № EC8L0100001, PHD-22TZ-7171(R) зав. № EC8T0100001, PHG-11ND-11(R) зав. № EC9M0100001, PHG-11NE-52(R) зав. № EC9Q0100001, PHG-11TT-11(R) зав. № EC8A0100001, PHG-11TZ-41(R) зав. № EC8G0100001, PHG-11TZ-71(R) зав. № EC8S0100001, PHG-12TT-111(R) зав. № EC8B0100001, PHG-12TZ-411(R) зав. № EC8N0100001, PHG-12TZ-461(R) зав. № EC8H0100001, PHG-12TZ-711(R) зав. № EC8P0100001, PHG-22ND-1111(R) зав. № EC9O0100001, PHG-22NE-5252(R) зав. № EC9P0100001, PHG-22TT-1111(R) зав. № EC8C0100001, PHG-22TZ-4141(R) зав. № EC8K0100001, PHG-22TZ-7171(R) зав. № EC8U0100001, PHC-11TD-11.L(R) зав. № EKID0100001, PHC-22TD-2121.H(R) зав. № EKHA0100001, PHD-22HD-2222(R) зав. № EKIG0100001, PHD-22TD-2121U(R) зав. № FGIC0100001, PHD-12TD-222U(R) зав. № FGGS0100001 |
|
2. |

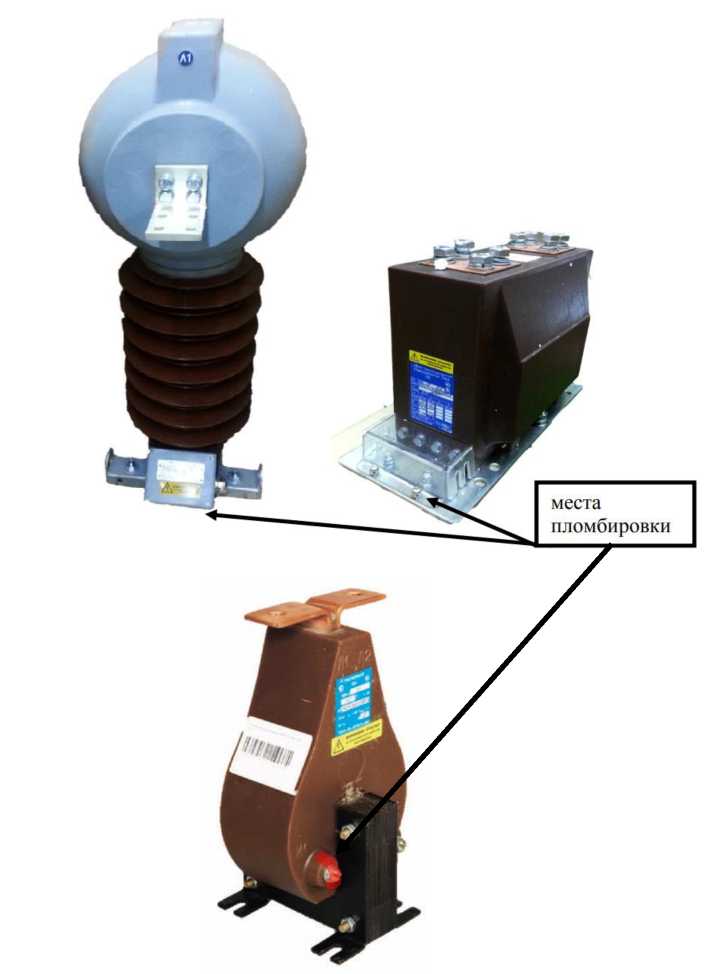

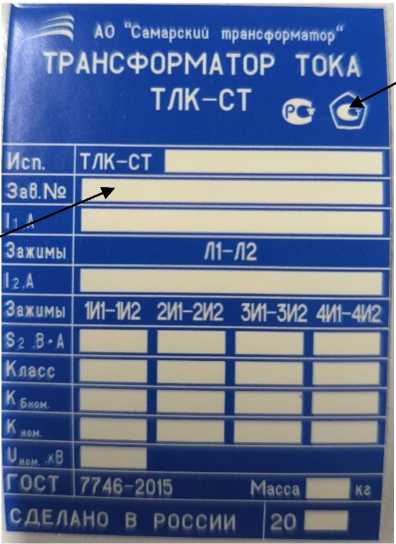

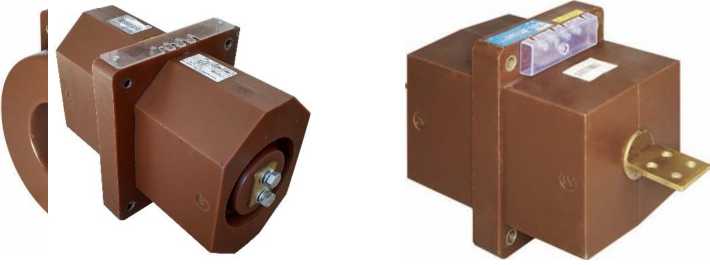

Трансформаторы тока |
ТЛК-СТ |
4458250000024 (исполнение ТЛК-СТ-10-4-5РЮ-3ВА-5/5 0,35 1,54 УХЛ3), зав. № 4458250000025 (исполнение ТЛК-СТ-10-13-РХ30-50ВА- 2500/1 31,5 81 ХЛ2), зав. № 4458250000026 (исполнение ТЛК-СТ-10-4-РХЮ-3ВА- 5/1 0,35 1,54 УХЛ4), зав. № 4458250000027 (исполнение TnK-CT-35-2.2-0,2SFS20- 100ВА-3000/1 31,5 81 У1), зав. № 4458250000028 (исполнение ТЛК-СТ-35-2.2-TPZ30-5BA-3000/5 70 290 ХЛ1), зав. № 4458250000029 (исполнение TnK-CT-20-M-1FS2-5BA- 5/5 0,35 1,54 Т2), зав. № 4458250000030 (исполнение ТЛК-СТ-20-1-ТРХ30-100ВА-2500/5 70 290 ТВ4.2), зав. № 4458250000031 (исполнение ТЛК-СТ-20-1-ТРУ5-100ВА- 2500/1 31 81 УХЛ2 |
58720-14 |
ГОСТ 8.217-2003 |
МП-НИЦЭ-014-25 |
30.05. 2025 |
Акционерное общество «Самарский трансформатор» (АО «СТ»), г. Самара |
ООО«НИЦ «ЭНЕРГО», г. Москва |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
П Р И К А З24 марта 2026 г.
572
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом
Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
f \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 316B076EA979CDFD7618B7011C5621C3
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 13.01.2026 до 08.04.2027
\__________________-__________________/
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » М_Р__ 2026 г. № 572
Лист № 1 Регистрационный № 89347-23 Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные многофункциональные РННазначение средства измерений
Преобразователи измерительные многофункциональные РН (далее- преобразователи) предназначены для измерительных преобразований аналоговых сигналов силы, напряжения постоянного электрического тока, напряжения переменного электрического тока и электрического сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления) в унифицированные аналоговые сигналы силы, напряжения постоянного электрического тока, напряжения переменного электрического тока и электрического сопротивления, а также для питания пассивных датчиков сопротивления и датчиков с выходных сигналом силы постоянного тока в диапазоне от 4 до 20 мА.
Описание средства измерений
Принцип действия преобразователей основан на преобразовании аналоговых сигналов силы, напряжения постоянного электрического тока, напряжения переменного электрического тока и сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления) в унифицированные аналоговые сигналы силы, напряжения постоянного электрического тока, напряжения переменного электрического тока и сопротивления.
Преобразователи используются при автоматизации технологических процессов в различных областях промышленности, на транспорте, в коммунальном хозяйстве.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в корпусе из полимерных материалов. В корпусе закреплены клеммы для присоединения подводящих проводников и кабелей питания.
Преобразователи РН выпускаются в трех исполнениях: исполнение «Н», исполнение «Т» и исполнение «N».
К исполнению «Н» относятся преобразователи PHD-11HD-21(R), PHD-12HD-211(R), PHD-22HD-2121(R), PHC-11HD-11(R), PHC-22HD-1111(R), PHD-11HZ-*1(R),
PHD-12HZ-*11(R), PHD-22HZ-*1*1(R), PHD-11HT-*1(R), PHD-12HT-*11(R),
PHD-22HT-*1*1(R), PHD-11HD-22(R), PHD-22HD-2222(R).
Преобразователи исполнения «Н» имеют одну или 2 вставные клеммы на лицевой панели преобразователя. Преобразователи исполнения «Н» устанавливаются на специальную панель типа РН*, к которой подключаются питание преобразователя и разъемы неискробезопасных контактов.
К исполнению «Т» относятся преобразователи PHD-11TD-21(R), PHD-11TD-29(R), PHD-12TD-211(R), PHD-22TD-2121(R), PHD-22TD-1111(R), PHC-11TD-11(R),
PHC-22TD-1111(R), PHD-11TD-21 (C)(R), PHD-22TD-2121 (C)(R ), PHD-11TZ-*1(R),
PHD-12TZ-*11(R), PHD-12TZ-*11(1)(R), PHD-12TZ-*11(TC) (R), PHD-22TZ-*1*1(R),
PHD-12TZ-*11(TC1) (R), PHD-11TT-*1(R), PHD-12TT-*11(R), PHD-22TT-*1*1(R),
PHD-11TT-88(R), PHG-11TD-**(R), PHG-12TD-***(R), PHG-22TD-****(R), PHG-13TD-****(R), PHG-14TD-*****(R), PHG-33TD-******(R), PHG-11TE-**(R), PHG-12TE-***(R),
PHG-22TE-****(R), PHG-11TZ-**(R), PHG-12TZ-***(R), PHG-22TZ-****(R), PHG-11TT-**(R), PHG-12TT-***(R), PHG-22TT-****(R), PHG-11TT-88(R), PHD-11TM-11(R), PHD-11TM-21(R), PHD-11TN-11(R), PHD-22TN-1111(R), PHD-11TZ-46(R), PHD-11TZ-46+(R), PHD-12TZ-466(R), PHD-12TZ-466+(R), PHD-11TD-21+(R), PHD-11TT-*1+(R), PHD-12TD-211.H(R), PHD-CJC-T2),
PHC-12TD-111(R),
PHD-12TD-211+(R),
PHD-12TT-*11+(R),
PHD-22TD-2121.H(R),
PHC-11TD-11.L(R),
PHC-11TD-11+(R),
PHD-11TZ-*1+(R),
PHD-11TT-88+(R),
PHD-11TZ/TT-01(R)
PHC-22TD-1111.L(R),
PHG-12TZ-461(R), PHD-12TZ-*11+(R), PHD-11TD-21.H(R), (с компенсатором PHD-11TD-21U(R),
PHD-22TD-2121U(R), PHD-12TD-222(R).
К исполнению «N» относятся преобразователи PHG-11ND-11(R), PHG-22ND-1111(R), PHG-11ND-12(R), PHG-22ND-1212(R), PHG-11NE-22(R), PHG-22NE-2222(R), PHG-11NE-52(R), PHG-22NE-5252(R).
Преобразователи исполнения «Т» и «N» в свою очередь выпускаются в корпусах двух типов, отличие которых в количестве клемм и толщине (2 клеммы в ряду и толщина 12,5 мм, 3 клеммы в ряду и толщина 17,5 мм). Преобразователи исполнения «Т» и «N» предназначены для монтажа на DIN-рейку 35 мм. На моделях, предусматривающих конфигурирование в процессе эксплуатации, на лицевой стороне расположены либо DIP-переключатели, либо разъем miniUSB, для подключения через специальный кабель к специализированному ПО для конфигурирования преобразователя.
Название преобразователей начинается с букв «PHC-», «PHD-» или «PHG-» после которых идёт цифра, указывающая количество входных каналов. За ней идёт цифра, указывающая количество выходных каналов. Далее идёт литера «Н», «Т» или «N», указывающая принадлежность к исполнению. Например, PHD-12H* означает, что модель имеет один входной, два выходных канала и выполнена в исполнении «Н». Далее в названии следуют литеры и цифры, определяющие тип сигнала и прочие особенности модели. Общий вид преобразователей исполнения «Н» приведен на рисунке 1 и 2, общий вид преобразователей исполнения «Т» и «N» приведен на рисунке 3.
Заводской номер в виде буквенно-цифрового кода наносится на боковую поверхность преобразователя. Нанесение знака поверки на средство измерений не предусмотрено. Общий вид преобразователей исполнения «Н» с указанием места нанесения заводского номера представлен на рисунке 1. Общий вид преобразователей исполнения «Т» и исполнения «N» с указанием места нанесения заводского номера представлен на рисунках 3 и 4.
Место нанесения заводского номера

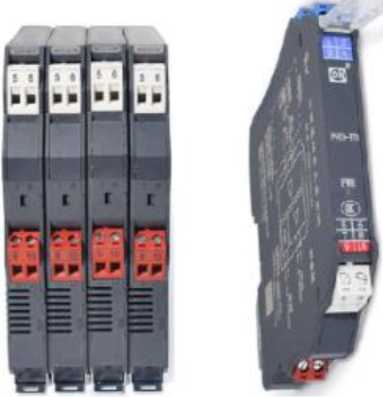

Рисунок 1 - Общий вид преобразователей исполнения «Н» с одним блоком вставных клемм, смонтированные на панель
Рисунок 2 - Общий вид преобразователей исполнения «Н» с двумя блоками вставных клемм, смонтированные на панель
заводского номера

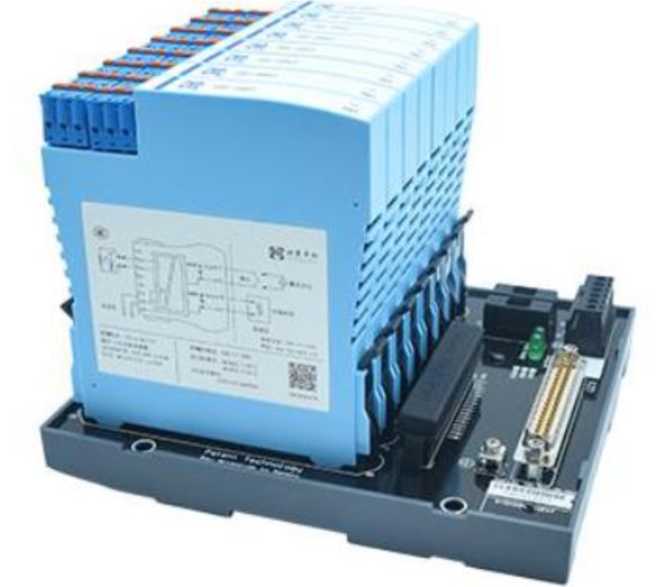

Рисунок 3 - Общий вид преобразователей исполнений «Т» и «N» с шириной корпуса 17,5 мм

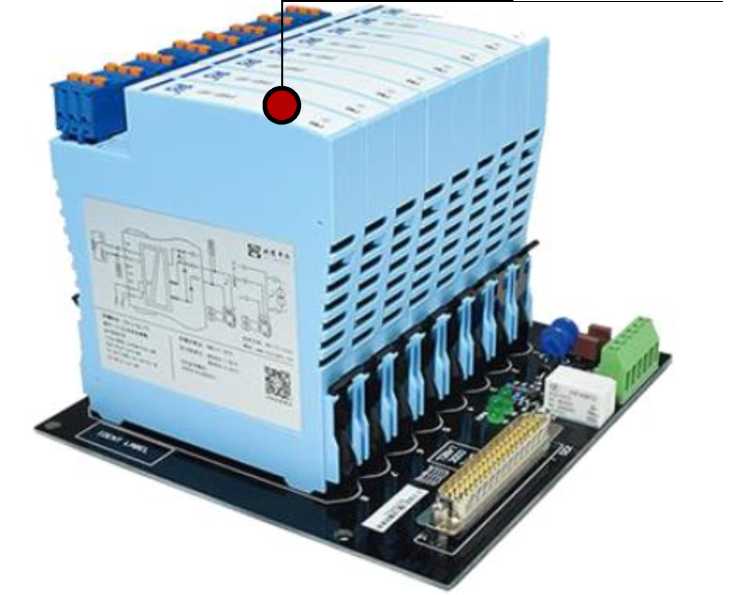

Рисунок 4 - Общий вид преобразователей исполнения «Т» и «N» с шириной корпуса 12,5 мм
Место нанесения заводского номера
Пломбирование не предусмотрено.
Программное обеспечениеПрограммное обеспечение (ПО) преобразователей функционально разделено на две группы: встроенное системное программное обеспечение (ВСПО) и сервисное ПО, устанавливаемое на персональный компьютер.
ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память преобразователей на заводе изготовителе. В процессе эксплуатации изменение ВСПО пользователем невозможно.
Сервисное ПО не является метрологически значимым, так как его функцией является конфигурирование преобразователей, имеющих на лицевой панели разъем miniUSB, а также предназначенных для преобразования сигналов от термопреобразователей сопротивления и термопар в унифицированные сигналы силы и напряжения постоянного электрического тока. С помощью сервисного ПО можно настроить тип термопары, нижнюю и верхнюю границу диапазона измерений, тип выходного аналогового сигнала, считать значение компенсации холодного спая для термопар.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения сервисного ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
PH Конфигуратор температурных преобразователей1) |
Pinghe RTD-TC Config tools2) |
|
Номер версии (идентификационный номер ПО) |
Версия ПО не ниже 16.2 |
Версия ПО не ниже 11.4 |
|
Цифровой идентификатор ПО |
Не используется |
Не используется |
|
Примечание:
| ||
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений
в соответствии с Р 50.2.077-2014 - высокий.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование |
Диапазоны преобразований аналоговых сигналов |
Пределы допускаемой основной погрешности Y -приведённая, Д -абсолютная |
Пределы допускаемой дополнительной приведенной погрешности от изменения темп. окр. среды на 1 °С от нормальной | |
|
На входе |
На выходе | |||
|
1 |
2 |
3 |
4 |
5 |
|
PHG-11TD-**(R) |
от 0 до 5 В; от 1 до 5 В; от 0 до 10 В; от 0 до 75 мВ; от -10 до +10 В от 4 до 20 мА |
от 0 до 5 В; от 1 до 5 В; от 0 до 10 В; от 0 до 75 мВ; от -10 до +10 В от 4 до 20 мА |
Y = ±0,1 % от ВПИ |
±0,005 % от ВПИ |
|
PHG-12TD-***(R) | ||||
|
PHG-22TD-****(R) | ||||
|
PHG-13TD-****(R) | ||||
|
PHG-14TD-*****(R) | ||||
|
PHG-33TD-******(R) | ||||
|
PHG-11TE-**(R) | ||||
|
PHG-12TE-***(R) | ||||
|
PHG-22TE-****(R) | ||||
|
PHD-11TD-21(R) |
от 4 до 20 мА |
от 4 до 20 мА | ||
|
PHD-12TD-211(R) | ||||
|
PHD-22TD-2121(R) | ||||
|
PHD-11TD-21U(R) | ||||
|
PHD-22TD-2121U(R) | ||||
|
PHD-12TD-222(R) | ||||
|
PHD-22TD-1111(R) | ||||
|
PHC-11TD-11(R) | ||||
|
PHC-22TD-1111(R) | ||||
|
PHD-11TD-21(C)(R) | ||||
|
PHD-22TD-2121(C)(R) | ||||
|
PHD-11HD-21(R) | ||||
|
PHD-12HD-211(R) | ||||
|
PHD-22HD-2121(R) | ||||
|
PHC-11HD-11(R) | ||||
|
PHC-22HD-1111(R) | ||||
|
PHC-12TD-111(R) | ||||
|
PHC-11TD-11+(R) | ||||
|
PHD-11TD-21+(R) | ||||
|
PHD-12TD-211+(R) | ||||
|
PHD-11HD-22(R) | ||||
|
PHD-22HD-2222(R) | ||||
|
PHD-11TD-21.H(R) | ||||
|
PHD-12TD-211.H(R) | ||||
|
PHD-22TD-2121.H(R) | ||||
|
PHC-11TD-11.L(R) | ||||
|
PHC-22TD-1111.L(R) | ||||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
PHD-11TD-29(R) |
от 4 до 20 мА |
от 2 до 10 В от 0 до 10 В от 1 до 5 В от 0 до 5 В |
Y = ±0,1 % от ВПИ |
±0,005 % от ВПИ |
|
PHD-11TT-88(R) |
от -5 до+60 мВ |
от -5 до+60 мВ | ||
|
PHG-11TT-88(R) | ||||
|
PHD-11TT-88+(R) | ||||
|
PHG-12TZ-***(R) |
Сигналы (Ом) от термопреобразователей сопротивления1): Pt (100, 1000) (а=0,00391 °С-1) от -200 до +850 °С; Pt (100, 1000) (а=0,00385 °С-1) от -200 до +850 °С; Ni (100, 1000) (а=0,00617 °С-1) от -60 до +180 °С; Cu (50, 100) (а=0,00426 °С-1) от -50 до +200 °С; Cu (50, 100) (а=0,00428 °С-1) от -180 до +200 °С |
от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от 0 до 10 В; от 1 до 5 В; от -10 до +10 В |
Y = ±0,1 % от заданного диапазона (минимальна я величина диапазона: 200°C) |
±0,01 % от заданного диапазона |
|
PHG-22TZ-****(R) | ||||
|
PHG-11TZ-**(R) | ||||
|
PHD-11TZ-*1(R) |
Сигналы (Ом) от термопреобразователей сопротивления1): Pt (100, 1000) (а=0,00391 °С 1) от -200 до +850 °С; Pt (100, 1000) (а=0,00385 °С-1) от -200 до +850 °С; Ni (100, 1000) (а=0,00617 °С-1) от -60 до +180 °С; Cu (50, 100) (а=0,00426 °С-1) от -50 до +200 °С; Cu (50, 100) (а=0,00428 °С-1) от -180 до +200 °С |
от 4 до 20 мА | ||
|
PHD-12TZ-*11(R) | ||||
|
PHD-12TZ-*11(1)(R) | ||||
|
PHD-22TZ-*1*1(R) | ||||
|
PHD-11HZ-*1(R) | ||||
|
PHD-12HZ-*11(R) | ||||
|
PHD-22HZ-*1*1(R) |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
PHG-11TT-**(R) |
Сигналы (мВ) от термопар2): E: от -140 до +1000 °С; J: от -160 до +1200 °С; K: от -200 до +1370 °С; N: от -200 до 1300 °С; R: от -50 до +1760 °С; T: от -200 до +400 °С; L: от -200 до +800 °С |
от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от 1 до 5 В; от 0 до 10 В; от 0 до 75 мВ; от -10 до +10 В |
Д = ±(0,001-D +1 °C) (минимальная величина диапазона: 500 °C) |
±0,005 % от заданного диапазона |
|
PHG-12TT-***(R) | ||||
|
PHG-22TT-****(R) | ||||
|
PHD-12TZ- *11(TC)(R) |
Сигналы (мВ) от термопар2): E: от -140 до +1000 °С; J: от -160 до +1200 °С; K: от -200 до +1370 °С; N: от -200 до +1300 °С; R: от -50 до +1760 °С; T: от -200 до +400 °С; L: от -200 до +800 °С |
от 4 до 20 мА | ||
|
PHD-12TZ-*11(TC1)(R) | ||||
|
PHD-11TT-*1(R) | ||||
|
PHD-12TT-*11(R) | ||||
|
PHD-22TT-*1*1(R) | ||||
|
PHD-11HT-*1(R) | ||||
|
PHD-12HT-*11(R) | ||||
|
PHD-22HT-*1*1(R) | ||||
|
PHD-11TT-*1+(R) |
Сигналы (мВ) от термопар2): E: от -140 до +1000 °С; J: от -160 до +1200 °С; K: от -200 до +1370 °С; N: от -200 до +1300 °С; R: от -50 до +1760 °С; T: от -200 до +400 °С | |||
|
PHD-12TT-*11+(R) | ||||
|
PHG-11ND-11(R) |
от 4 до 20 мА |
от 4 до 20 мА |
Y = ± 0,2 % от ВПИ |
± 0,01 % от ВПИ |
|
PHG-22ND-1111(R) | ||||
|
PHG-11ND-12(R) | ||||
|
PHG-22ND-1212(R) | ||||
|
PHG-11NE-22(R) | ||||
|
PHG-22NE-2222(R) | ||||
|
PHG-11NE-52(R) | ||||
|
PHG-22NE-5252(R) | ||||
|
PHD-11TN-11(R) |
от 0 до 40 мА |
от 0 до 40 мА | ||
|
PHD-22TN-1111(R) | ||||
|
PHD-11TZ-*1+(R) PHD-12TZ-*11+(R) |
Сигналы (Ом) от термопреобразователей сопротивления1): Pt (100, 1000) (а=0,00385 °С-1) от -200 до +850 °С; Cu (50, 100) (а=0,00428 °С-1) от -180 до +200°С |
от 4 до 20 мА |
Y = ± 0,1 % от заданного диапазона (минимальная величина диапазона: 200°C) |
± 0,005% от заданного диапазона |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
PHD-12TZ-466(R) |
Сигнал от термопреобразователя сопротивления Pt100 (а=0,00385 °С-1) в диапазоне от -100 до +850 ° С |
Сопротивление в соответствии с характеристикой термопреобразователя сопротивления Pt100 в диапазоне от -100 до +850 ° С |
Y = ± 0,1 % от ВПИ |
± 0,01 % от ВПИ |
|
PHD-11TZ-46(R) | ||||
|
PHD-11TZ-46+(R) | ||||
|
PHD-12TZ- 466+(R) | ||||
|
PHG-12TZ-461(R) |
Сигнал от термопреобразователя сопротивления Pt100 (а=0,00385 °С-1) в диапазоне от -100 до +850 ° С |
Выход 1: Сопротивление в соответствии с характеристикой термопреобразователя сопротивления Pt100 в диапазоне от -100 до +850 ° С Выход 2: от 4 до 20 мА | ||
|
PHD-11TM-11(R) |
Диапазон мгновенных значений напряжения от -20 до -0,5 В от постоянной составляющей до 20 кГц |
Диапазон мгновенных значений напряжения от -20 до -0,5 В от постоянной составляющей до 20 кГц |
Для постоянного тока Д = ± 50 мВ Для переменного тока от 0 Гц до 1 кГц: Y = ±1%; от 1 кГц до 10 кГц: Y = от -2% до +1%; от 10 кГц до 20 кГц: Y = от -5% до +1% от нижн. пред. диапазона |
± 0,01 % от нижн. пред. диапазона |
|
PHD-11TM-21(R) |
Диапазон мгновенных значений напряжения от -10 до +10 В от постоянной составляющей до 10 кГц |
Диапазон мгновенных значений напряжения от -10 до +10 В от постоянной составляющей до 10 кГц |
Для постоянного тока
ВПИ Для переменного тока от 0 Гц до 600 Гц: Y = ± 0,2 %; от 600 Гц до 10 кГц:
+0,2% от ВПИ |
± 0,01 % от диапазона |
П Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
PHD-11TZ/TT-01(R) с компенсатора холодного спая PHD- CJC-T2 |
Сигналы (Ом) от термопреобразователей сопротивления1): Pt (100, 1000) (а=0,00391 °С-1) от -200 до +850 °С; Pt (100, 1000) (а=0,00385 °С-1) от -200 до +850 °С; Ni (100, 1000) (а=0,00617 °С-1) от -60 до +180 °С; Cu (50, 100) (а=0,00426 °С-1) от -50 до +200 °С; Cu (50, 100) (а=0,00428 °С-1) от -180 до +200 °С Сигналы (мВ) от термопар2): E: от -140 до +1000 °С; J: от -160 до +1200 °С; K: от -200 до +1370 °С; N: от -200 до +1300 °С; R: от -50 до +1760 °С; T: от -200 до +400 °С; L: от -200 до +800 °С; S: от -50 до +1760 °С; B: от +250 до +1800 °С |
от 4 до 20 мА |
Для термопреобразователей сопротивления: Y = ± 0,1 % от заданного диапазона (мин. величина диапазона 200°С) Для термопар: Д = ±(0,001<D +1 °C)3) D - заданный диапазон измерений. (минимальная величина диапазона: 500 °C) |
±0,005 % от заданного диапазона |
|
Примечания:
D - заданный диапазон измерений; ВПИ - верхний предел диапазона измерений | ||||
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации:
|
от +18 до +22 от 10 до 95 от 84 до 106,7 |
|
Рабочие условия эксплуатации:
|
от -20 до +60 от 10 до 95 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь |
определяется кодом заказа |
шт., определяется заказом |
|
Паспорт |
- |
1 шт., на 1 преобразователь |
|
Руководство по эксплуатации |
- |
1 шт. на партию |
|
Кабель для программирования miniUSB |
PH-ZTGJ-) |
По заказу |
|
ПО для конфигурирования |
PH Конфигуратор температурных преобразователей |
По заказу |
|
Примечания: ^использование других кабелей/адаптеров недопустимо. | ||
приведены в разделе 5 руководства по эксплуатации «Преобразователи измерительные многофункциональные РН. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта № 1520 от 28.07.2023 г. Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта № 3456 от 30.12.2019 г. Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
Приказ Росстандарта № 2091 от 01.10.2018 г. Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от Т10-16 до 100 А
Приказ Росстандарта № 1706 от 18.08.2023 г. Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц
Приказ Росстандарта № 147 от 29.01.2026 г. Об утверждении государственной поверочной схемы для средств измерений температуры
Стандарт предприятия. Преобразователи измерительные многофункциональные РН Правообладатель
«Beijing Pinghe Chuangye Technology Development Co., Ltd.», Китай Юридический адрес: Китайская Народная Республика, 102629, Room 206, Building A, NO.25, Yongxing road, Daxing Biological Medicine Industry Base, Daxing Dist., Beijing
Web-сайт: https://www.bjpinghe.com/en/
Изготовитель
«Beijing Pinghe Chuangye Technology Development Co., Ltd.», Китай Адрес юридического лица: Китайская Народная Республика, 102629, Room 206, Building
A, NO.25, Yongxing road, Daxing Biological Medicine Industry Base, Daxing Dist., Beijing Web-сайт: https://www.bjpinghe.com/en/
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес юридического лица: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: (495) 437-55-77
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » м_рт_ 2026 г. № 572Лист № 1 Регистрационный № 58720-14 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТЛК-СТНазначение средства измерений
Трансформаторы тока ТЛК-СТ (далее - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.
Трансформаторы тока выполнены в виде литой конструкции. Выводы первичной обмотки выполняются в соответствии с конструктивным вариантом исполнения трансформаторов. Вторичные обмотки размещены каждая на своем магнитопроводе. Корпус трансформаторов выполнен из эпоксидного компаунда, является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий.
Трансформаторы тока могут иметь от одной до пяти вторичных обмоток для измерения и/или защиты.
Трансформаторы тока выпускаются в исполнениях ТЛК-СТ-10, ТЛК-СТ-35, ТЛК-СТ-20, которые идентичны по принципу действия и отличаются габаритными размерами, метрологическими и техническими характеристиками, имеют различные конструктивные варианты исполнений, бывают наружной или внутренней установки.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид трансформаторов тока внутренней и наружной установки представлен на рисунках 1-2. Пример маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 3. Общий вид трансформаторов тока с указанием места ограничения доступа к выводам вторичных обмоток представлен на рисунке 4. Способ ограничения доступа к выводам вторичных обмоток -пломбирование изоляционной крышки (для трансформаторов тока внутренней установки); пломбирование герметичной металлической коробки у основания (для трансформаторов тока наружной установки). Пломбирование выводов вторичных обмоток трансформаторов тока внутренней установки без изоляционной крышки предусмотрено пломбами самоклеящимися.
Структура условного обозначения исполнений трансформаторов тока по заказу:
Т Л К - СТ - Х - Х - ХХ/ХХ- Х - Х / Х Х Х ХХ
Климатическое исполнение и категория размещения по ГОСТ 15150 Ток электродинамической стойкости, кА____________________________
Ток термической стойкости, кА______________
Номинальный вторичный ток, А______________
Номинальный первичный ток, А__________________
Номинальная вторичная нагрузка, В • А (согласно количеству обмоток)_________________________
Класс точности защитной обмотки/ Коэффициент кратности
(по заказу согласно количеству обмоток) «Д» - для дифференциальной защиты_____________________
Класс точности измерительной обмотки/ «FS» - коэффициент безопасности
(по заказу согласно количеству обмоток)________________________
Конструктивный вариант исполнения (цифровое, буквенное или буквенно-цифровое обозначение)__________________________________
Номинальное напряжение, кВ_______________________________________
Самарский трансформатор______________________________________________
Катушечный_________________________________________________________
Литой
Трансформатор тока
ТЛК-СТ-10-4
ТЛК-СТ-10-5
ТЛК-СТ-10-ТЛМ1
ТЛК-СТ-6-6
ТЛК-СТ-10-ТВК1
ТЛК-СТ-10-ТВЛМ
ТЛК-СТ-10-ТПК4
ТЛК-СТ-10-ТШЛП
ТЛК-СТ-10-ТПЛ
Рисунок 1 - Общий вид трансформаторов тока внутренней установки различных конструктивных исполнений
ТЛК-СТ-10-ТПК
ТЛК-СТ-10-ТПЛ1
Рисунок 2 - Общий вид трансформаторов тока ТЛК-СТ-35-2.2 наружной установки
Место нанесения знака
Место нанесения
заводского номера
Рисунок 3 - Пример маркировочной таблички с указанием места нанесения заводского номера и места нанесения знака утверждения типа
утверждения типа
Рисунок 4 - Общий вид трансформаторов тока различных конструктивных исполнений с указанием места ограничения доступа к местам настройки (регулировки)
Метрологические и технические характеристикиаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для исполнений | |||
|
ТЛК-СТ-10 |
ТЛК-СТ-35 |
ТЛК-СТ-20 | ||
|
Номинальное напряжение, кВ |
6 |
10 |
35 |
20 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
40,5 |
24 |
|
Номинальный первичный ток, А |
от 5 до 2500 |
от 5 до 3000 |
от 5 до 2500 | |
|
Номинальная вторичная нагрузка, В • A |
от 3 до 50 |
от 5 до 100 |
от 5 до 100 | |
|
Классы точности вторичных обмоток для измерения и учета
|
0,2; 0,2S; 0,5; 0,5S; 1 0,2; 0,2S; 0,5; 0,5S; 1 | |||
|
Классы точности вторичных обмоток для защиты -по ГОСТ 7746-2015 -по ГОСТ Р МЭК 61869-2-2015 |
5P; 10P 5PR; 10PR; PX; PXR; TPX; TPY; TPZ | |||
|
Номинальный вторичный ток, А |
1; 5 | |||
|
Номинальная частота, Гц |
50; 60 | |||
|
Номинальный коэффициент безопасности приборов вторичной обмотки |
от 2 до 20 | |||
|
Номинальная предельная кратность вторичной обмотки |
от 5 до 30 | |||
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение для исполнений | ||
|
ТЛК-СТ-10 |
ТЛК-СТ-35 |
ТЛК-СТ-20 | |
|
Габаритные размеры, мм: - длина |
270 |
650 |
345 |
|
- ширина |
148 |
650 |
200 |
|
- высота |
220 |
955 |
285 |
|
Масса, кг, не более |
23 |
138 |
35 |
|
Климатическое исполнение и |
У2; У3; Т2; Т3; ТВ4.2, |
УХЛ1; У1; У2; ХЛ1 |
У2; У3; Т2; |
|
категория размещения по ГОСТ |
УХЛ2; УХЛ3; УХЛ4; |
Т3; ТВ4.2, | |
|
15150-69 |
ХЛ2 |
УХЛ2 | |
наносят на титульный лист паспорта, руководства по эксплуатации методом печати и на маркировочную табличку трансформатора тока любым технологическим способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТЛК-СТ |
1 шт. |
|
Паспорт |
ИБЛТ.6712213.0ХХ* ПС |
1 экз. |
|
Руководство по эксплуатации |
ИБЛТ.671213.0ХХ* РЭ |
1 экз. на партию |
|
Защитная крышка |
- |
1 шт. |
|
Винт М4х8 ГОСТ 7985 |
- |
2 шт. |
|
* - указывается в зависимости от конструктивного исполнения | ||
приведены в разделе 4 «Свидетельство о приемке, консервации и упаковке» документа ИБЛТ.671213.0ХХ ПС «Трансформатор тока ТЛК-СТ. Паспорт».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ТУ 3414-042-05755476-2014 «Трансформатор тока ТЛК-СТ. Технические условия»
Изготовитель
Акционерное общество «Самарский трансформатор»
(АО «СТ»)
Адрес: 443017, г. Самара, Южный пр-д, 88
ИНН 6311012779
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
(ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д.31
Телефон: (495) 544-00-00
Web-сайт: http://www.rostest.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
В части вносимых изменений
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»
(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019
