ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» ^марта 2026 г. №  ⁵⁷³

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

24 марта 2026 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.



  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Заместитель Руководителя



  Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

  Е.Р. Лазаренко

Лист № 1 Регистрационный № 88723-23                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Датчики давления и температуры пластового флюида для систем подводной добычи ДДТ (далее по тексту - датчики) предназначены для измерений и непрерывного преобразования в цифровой сигнал абсолютного давления и температуры пластового флюида в системах подводной добычи.

Описание средства измерений

Принцип действия датчиков при измерении давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.

В качестве чувствительного элемента давления применяется резонатор кварцевый манометрический абсолютного давления микрокамертонного типа, кварцевая мембрана которого под воздействием давления окружающей среды вызывает деформацию кварцевого микрокамертона, тем самым изменяя его резонансную частоту. Для компенсации влияния температуры окружающей среды на резонатор кварцевый манометрический рядом с ним расположен резонатор кварцевый термочувствительный микрокамертонного типа. Второй такой же резонатор кварцевый термочувствительный микрокамертонного типа применен в качестве чувствительного элемента температуры пластового флюида. Все три чувствительных элемента расположены в т.н. зонде - вынесенной за пределы фланца датчика цилиндрической части, на торце которой расположена мембрана. Мембрана передает давление измеряемой среды в рабочую полость чувствительного элемента давления, заполненную маслом. Зонд датчика омывается измеряемой средой.

Резонатор кварцевый манометрический и оба резонатора кварцевых термочувствительных подключены в цепь обратной связи генераторов, сигналы с которых преобразовываются в цифровой вид и обрабатываются узлом обработки сигналов (далее по тексту - УОС). УОС выполняет преобразование сигналов с генераторов в измеренные значения давления и температуры измеряемой среды через пропорцию с константами, полученными в результате калибровки датчика. Также УОС выполняет формирование цифровых пакетов информации для информационного обмена по шине CAN с контроллером подводного модуля управления.

Датчики имеют неразъемную сварную конструкцию и могут изготавливаться в шести вариантах конструктивного исполнения, отличающихся диапазоном измерений температуры, а также длиной зонда. Варианты конструктивного исполнения датчиков приведены в таблице 1.

Заводской номер датчика в виде цифрового обозначения, состоящего из арабских цифр, нанесен н корпус датчика методом лазерной гравировки, а также приведен в паспорте, на упаковке, а также доступен через интерфейс передачи данных.

Нанесение знака поверки на датчик и пломбировка - не предусмотрены.

Общий вид датчика приведен на рисунке 1. Корпус датчика может быть покрыт эпоксидной эмалью.

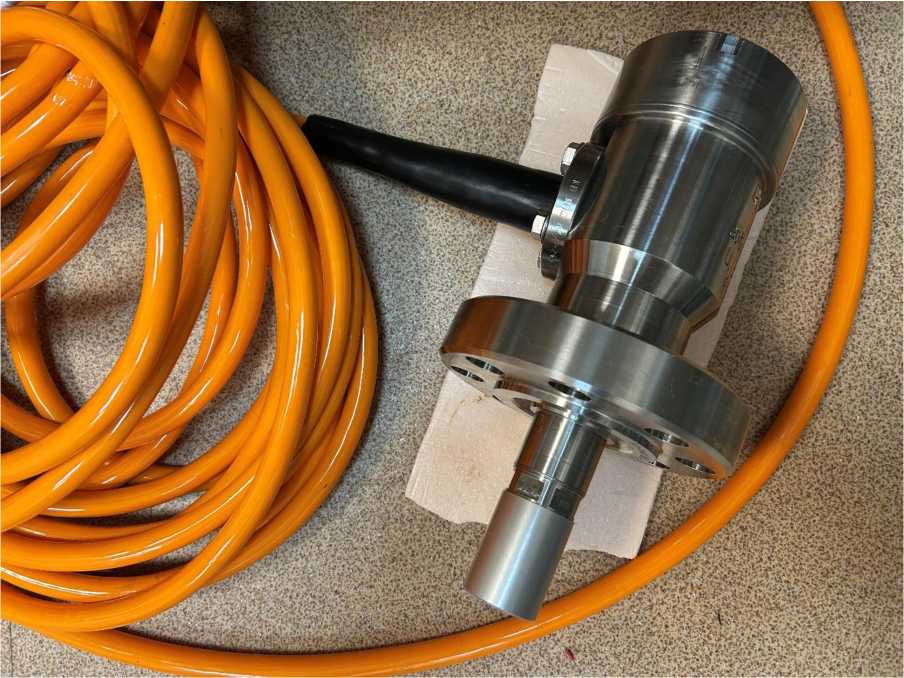

Рисунок 1 - Общий вид датчика

Общий вид датчика с указанием места нанесения заводского номера приведен на рисунке 2.

Место нанесения заводского номера

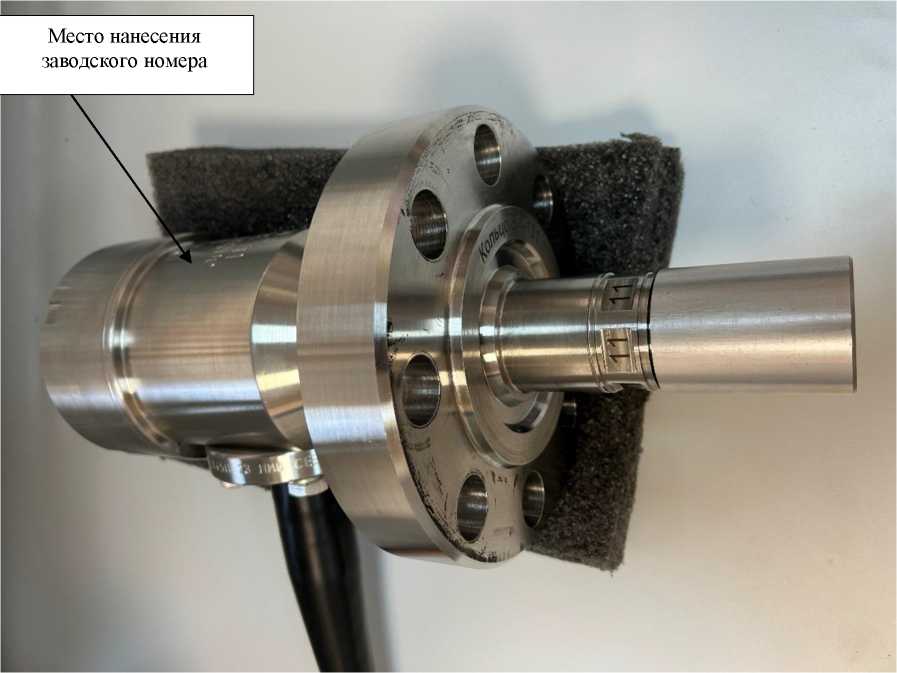

Рисунок 2 - Общий вид датчика с указанием места нанесения заводского номера

Датчик функционирует под управлением программного обеспечения (ПО) «DDT». ПО выполняет следующие функции: считывание информации, хранение калибровочных констант, преобразование полученных данных с учетом калибровочных констант и передачу результата на компоненты УОС, которые обеспечивают прием и передачу цифрового сигнала.

Идентификационные данные ПО приведены в таблице 1.

Влияние ПО датчика учтено при нормировании метрологических характеристик.

Уровень защиты ПО датчика от преднамеренных или непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения датчиков

Метрологические и технические характеристики датчиков приведены в таблицах 3, 4. Показатели надежности приведены в таблице 5.

аблица 3 - Метрологические характеристики

аблица 4 - Технические характеристики

аблица 5 - Показатели надежности

на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

аблица 6 - Комплектность датчика

приведены в разделе 2 документа «Руководство по эксплуатации ИСАТ.406231.015РЭ. Датчик давления и температуры пластового флюида для систем подводной добычи ДДТ».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 05 декабря 2025 № 2667 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 140"² - 140⁸ Па»

Приказ Федерального агентства по техническому регулированию и метрологии от 20.10.2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

ИСАТ.406231.015ТУ «Датчик давления и температуры пластового флюида для систем подводной добычи ДДТ. Технические условия»

Правообладатель

Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)

ИНН 7814027653 Юридический адрес: 197375, Россия, г. Санкт-Петербург, ул. Новосельковская, д. 37, литера А

Телефон: (812) 777-50-51

Web-сайт: radar-mms.com; E-mail: radar@radar-mms.com

Изготовитель

Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)

ИНН 7814027653

Адрес: 197375, Россия, г. Санкт-Петербург, ул. Новосельковская, д. 37, литера А Телефон: (812) 777-50-51

Web-сайт: radar-mms.com; E-mail: radar@radar-mms.com

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, 19 Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

В части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

Лист № 1 Регистрационный № 82225-21                                        Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплексы измерительно-вычислительные «Сервисный блок» (далее - сервисный блок) предназначены для автоматических измерений величин влажности в природном газе, воздухе или других газах, и для измерений температуры конденсации углеводородов, а также для сбора, обработки, хранения и передачи данных в автоматизированные системы управления технологическими процессами (далее - АСУ ТП), и для управления исполнительными устройствами в цепях автоматического регулирования.

Описание средства измерений

Сервисный блок является автоматическим, цифровым, непрерывно-действующим стационарным средством измерений и относится к приборам, предназначенным для метрологического обеспечения измерительных систем по ГОСТ Р 8.596.

Сервисный блок состоит из взрывозащищённых первичных преобразователей температуры точки росы/инея (температуры точки росы по воде) (далее - ТТР), температуры конденсации углеводородов (температуры точки росы по углеводородам) далее - ТКУ), объёмной доли влаги (далее - ОДВ), взрывозащищённых преобразователей давления и вторичного блока, выполняющего функции обработки измерительной информации и управления технологическими процессами. Сервисный блок обеспечивает непрерывное измерение в природном газе или других газах: ТТР в соответствии с ГОСТ Р 53763-2009 и ГОСТ 20060-2021; ТКУ в соответствии с ГОСТ Р 53762-2009 и ГОСТ 20061-2021; ОДВ в соответствии с ГОСТ Р 53763-2009, ГОСТ Р 8.758-2011 и ГОСТ 35033-2023; расчёт измеряемой ТТР на предустановленное или измеряемое давление, отличное от давления при котором проводилось измерение ТТР, и расчёт массовой концентрации влаги (далее - МКВ) в соответствии с ГОСТ Р 53763-2009, ГОСТ 34807-2021, ИСО 18453:2004 (ISO 18453:2004) и с учетом ГОСТ Р 8.811-2012.

Сервисный блок имеет три модификации, отличающиеся функциональными возможностями вторичного блока.

Модификация I (базовая) обеспечивает:

• - измерение, отображение текущих значений ТТР, ТКУ, рабочего давления (при наличии первичного преобразователя давления), температуры корпуса прибора и состояние системы дополнительного охлаждения (далее - СДО) (при наличии СДО);

• - регистрацию измеренных значений в энергонезависимой памяти;

• - передачу текущих измеренных значений в АСУ ТП и другие измерительно -информационные системы по интерфейсам RS-485 или USB (протокол Modbus RTU), Ethernet (протокол Modbus TCP), интерфейсу (4...20) мА;

• - управление СДО первичных преобразователей влажности (далее - ППВ) и другими исполнительными механизмами;

• - реализацию системы сигнализации Alarm типа «открытый коллектор» для выдачи аварийных сигналов при выходе значения измеряемой величины за пределы заданного диапазона;

• - вывод на дисплей сервисного блока и в карту регистров Modbus сигнализации при появлении ошибок в работе оборудования;

• - электропитание подключаемых ППВ и активных токовых выходов.

Модификация II (расширенная) обеспечивает:

• - функции сервисного блока модификации I;

• - измерение и отображение текущих значений ОДВ;

• - определение с нормируемой погрешностью текущих расчётных значений ТТР при абсолютном давлении, отличном от давления, при котором проводилось измерение;

• - расчёт МКВ в соответствии с ГОСТ Р 53763-2009, ГОСТ 34807-2021 и с учётом ГОСТ 8.811-2012.

Модификация III (максимальная) обеспечивает:

• - функции сервисного блока модификации II;

• - расчёт МКВ в соответствии с ИСО 18453:2004 (ISO 18453:2004).

Все модификации сервисных блоков имеют исполнения, отличающиеся метрологическими характеристиками и функциональными возможностями входящих в его состав первичных преобразователей величин влажности и температуры конденсации углеводородов:

• - исполнение 2М - комплектуется преобразователем точки росы КОНГ-Прима-2М КРАУ2.848.015-01;

• - исполнение W - комплектуется анализатором влажности FAS исполнения FAS-W ВМПЛ2.848.008;

• -  исполнение SW - комплектуется преобразователем точки росы FAS-SW ВМПЛ2.848.016;

• - исполнение HT - комплектуется анализатором влажности HygroTrace ВМПЛ2.848.019.

Все исполнения могут комплектоваться взрывозащищённым первичным преобразователем давления с токовым выходным сигналом (4...20) мА. Нормируемые метрологические характеристики сервисного блока определены при использовании первичного преобразователя давления, имеющего класс точности 0,25 %, при диапазоне измерения (0...16 МПа).

Внешний вид сервисного блока в зависимости от исполнения приведён на рис. 1-4. Маркировка сервисного блока, включающая наименование, обозначение и исполнение прибора, заводской номер и другую информацию наносится на табличку, выполненную методом лазерной гравировки и прикреплённую на боковой поверхности корпуса вторичного блока. Заводской номер, состоящий из буквы, указывающей на место изготовления, двух последних цифр года выпуска, месяца выпуска и четырёх цифр номера по системе нумерации завода-изготовителя, наносятся на табличку преобразователя методом лазерной гравировки. Знак поверки наносится в свидетельство о поверке и (или) формуляр. Пломбирование осуществляется с помощью наклеек на винты крепления планки внутри корпуса вторичного блока, ограничивающей доступ к электронной плате. Внешний вид вторичного блока с указанием места закрепления таблички с маркировкой, и мест пломбирования приведён на рис. 5.

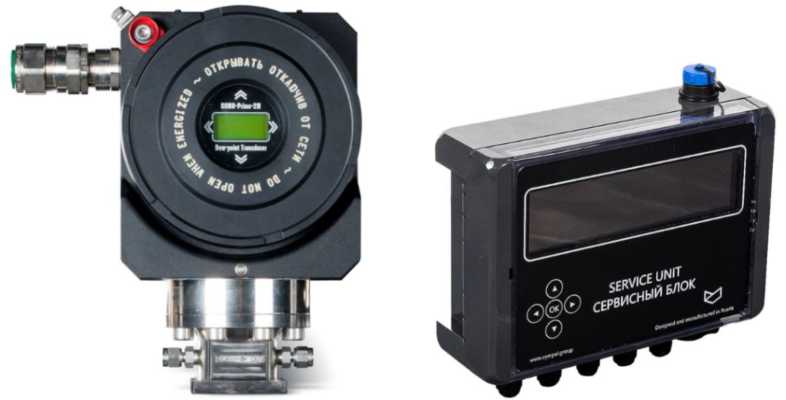

Рисунок 1 - Внешний вид сервисного блока исполнения 2М

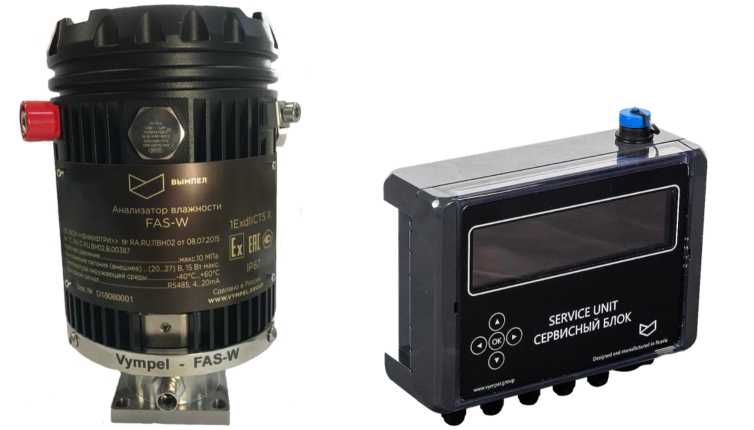

Рисунок 2 - Внешний вид сервисного блока исполнения W

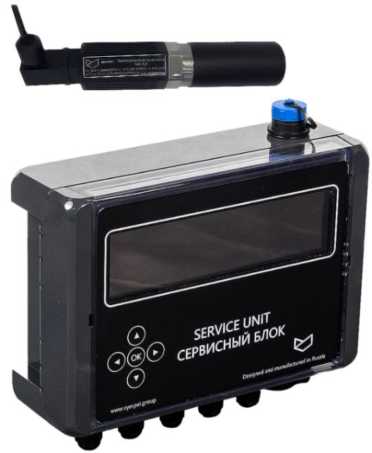

Рисунок 3 - Внешний вид сервисного блока исполнения SW

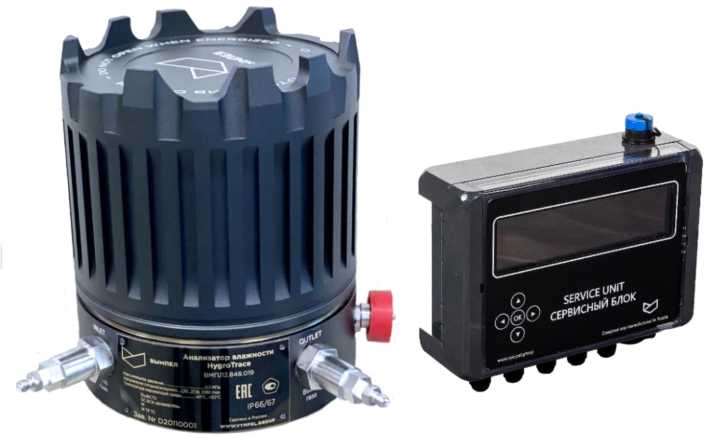

Рисунок 4 - Внешний вид сервисного блока исполнения HT

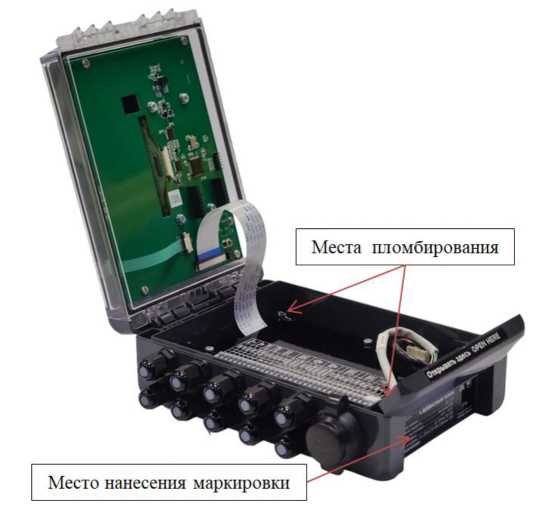

Рисунок 5 - Внешний вид вторичного блока с указанием мест пломбирования и места нанесения маркировки в виде таблички с заводским номером и знаком утверждения типа

Сервисный блок имеет встроенное программное обеспечение (далее - ПО), предназначенное для обеспечения измерений величин влажности газов, ТКУ, давления газа, сбора, обработки, хранения, представления и передачи результатов измерений. ПО сервисного блока состоит из встроенного ПО первичного преобразователя величин влажности или ТКУ и встроенного ПО вторичного блока.

Сервисный блок обеспечивает работу с автономным ПО Grindstone и Hygrovision, устанавливаемого на технологический компьютер. Автономное ПО метрологически значимой части не содержит и предназначено для выполнения сервисных функций.

Встроенное ПО обеспечивает функционирование сервисного блока в соответствии с заявленными техническими и метрологическими характеристиками.

Идентификационные данные метрологически значимой части встроенного ПО первичного преобразователя влажности и вторичного блока приведены в таблицах 1 и 2. Встроенное ПО первичного преобразователя влажности идентифицируется с помощью экранного меню посредством магнитной клавиатуры и (или) автономного ПО Hygrovision. Встроенное ПО вторичного блока идентифицируется с помощью экранного меню посредством клавиатуры и (или) автономного ПО Grindstone.

Таблица 1 - Идентификационные данные встроенного ПО первичного преобразователя влажности

Таблица 2 - Идентификационные данные встроенного ПО вторичного блока

Уровень защиты встроенного ПО сервисного блока от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на табличку сервисного блока методом лазерной гравировки и на титульный лист эксплуатационной документации типографским способом

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

ВМПЛ3.035.004 РЭ «Комплекс измерительно-вычислительный «Сервисный блок». Руководство по эксплуатации», раздел 1

Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным «Сервисный блок»

ГОСТ 31610.0-2019 (IEC 60079-0:2017) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»

ВМПЛ3.035.004 ТУ «Комплексы измерительно-вычислительные «Сервисный блок». Технические условия»
