592

Лист № 1

Регистрационный № 82515-21                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки ультразвукового контроля автоматизированные ULTRAPIPE (далее -установки), предназначены для обнаружения дефектов типа нарушения сплошности или однородности металлов и для измерений толщины стенки труб (шовных и бесшовных).

Принцип действия установок основан на ультразвуковом методе неразрушающего контроля.

Конструктивно установки состоят из оборудования механики и пневматики, оборудования автоматики и электропитания, оборудования вычислительной техники, дефектоскопического оборудования (системы контроля) и оборудования дефектоотметки. Состав установки по системам контроля и вспомогательному оборудованию для осуществления ультразвукового контроля определяется при заказе.

Установки могут осуществлять следующие виды контроля: эхо-метод; зеркально-теневой; многократно зеркально - теневой; дифракционно-временной метод (ToFD).

В качестве ультразвуковых преобразователей используются электромагнитноакустические и (или) пьезоэлектрические дискретные и (или) пьезоэлектрические фазированные преобразователи производства ЗАО «Ультракрафт».

Данные, полученные установками, могут быть представлены в следующем виде: развертка типа А, В и С; наличие кривой ВРЧ (имеющую отрицательную и положительную ветви, с несколькими точками изгиба, а также с возможностью настраивать по произвольному закону коррекции); цветовая дифференциация дефектных стробов.

Установки могут включать в себя следующие системы:

• - систему контроля сварного шва и околошовной зоны (СКШ);

• - систему контроля основного метала тела труб (СКОМ);

• - систему контроля основного метала концов труб (СКОМК).

Каждая система включает в себя независимые измерительные модули, позволяющие осуществлять ультразвуковую дефектоскопию на наличие расслоений, дефектов продольной, поперечной и наклонной ориентации, а также измерение остаточной толщины в потоке производственных или транспортных линий в соответствии с заданными стандартами и нормами качества.

Конфигурация установок по типу и количеству измерительных систем и модулей определяется объектом и объемом контроля.

Все системы и модули установки объединены единым центром управления, который координирует его работу, осуществляет управление информационными потоками, обеспечивает сбор, обработку, представление и хранение результатов измерений.

Общий вид компоновки установки представлен на рисунке 1.

Пломбирование установок не предусмотрено.

Установки могут поставляться в различных конфигурациях и цветовых решениях, которые определяется потребителем при заказе.

Нанесение знака поверки на средство измерений не предусмотрено.

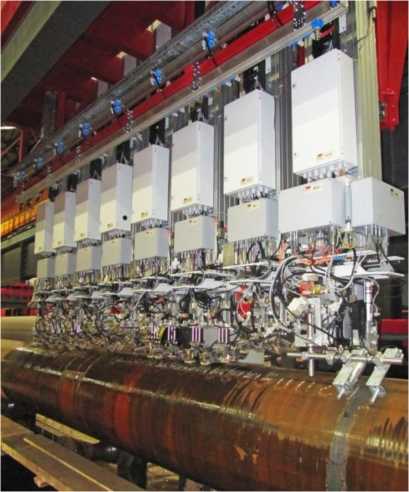

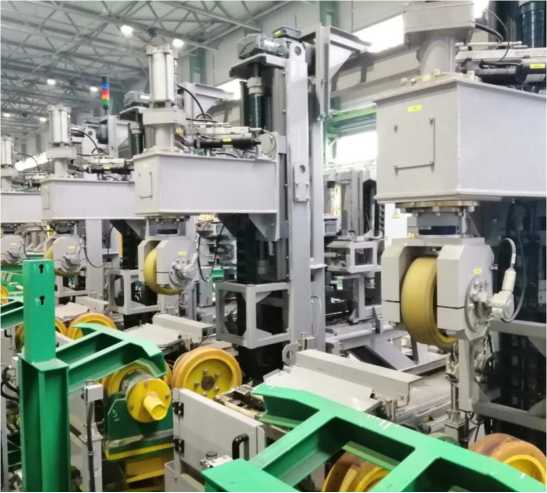

Рисунок 1 - Общий вид компоновки установок ультразвукового контроля автоматизированных ULTRAPIPE

Установки имеют в своем составе программное обеспечение (ПО), предназначенное для управления оборудованием, получения, обработки, отображения, архивирования и печати данных измерений и передачи результатов контроля в систему автоматики и в ЭВМ верхнего уровня.

ПО защищено кодом производителя. При работе с установкой пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.

Защита программного обеспечения установок соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО установок приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации методом печати.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений раздел 2 Руководства по эксплуатации 26.51.6-014-66744541-2020РЭ.

26.51.6-014-66744541-2020ТУ Установка ультразвукового контроля автоматизированная ULTRAPIPE. Технические условия

Акционерное общество «Ультракрафт»

(АО «Ультракрафт»)

ИНН 3528193821

Юридический адрес: 162608, Россия, Вологодская обл., г. Череповец, ул. 50-летия Октября, д. 1/33

Акционерное общество «Ультракрафт»

(АО «Ультракрафт»)

ИНН 3528193821

Адрес: 162608, Россия, Вологодская обл., г. Череповец, ул. 50-летия Октября, д. 1/33 Телефон/факс: +7 (8202) 53 93 23/+7 (8202) 53 93 40

Web-сайт: www.ultrakraft.ru

E-mail: secretary@ultrakraft.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

ИНН 7736042404

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

592

Лист № 1

Регистрационный № 82031-21                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты мер моделей дефектов «УКМ-УЛЬТРА» (далее - комплекты) предназначены для воспроизведения геометрических параметров дефектов труб и используются для поверки, калибровки и настройки автоматизированных систем ультразвукового контроля металлопродукции и настройки электромагнитно-акустических и пьезоэлектрических преобразователей при контроле изделий из углеродистых и легированных сталей.

Принцип действия мер основан на воспроизведении геометрических параметров искусственных дефектов следующих типов: паз (длина, ширина и глубина), плоскодонное отверстие (диаметр и глубина) и сквозное отверстие (диаметр).

Конструктивно меры представляют собой участки труб, на которых нанесены искусственные дефекты.

Комплект включает в себя одну или несколько мер, которые отличаются между собой формой, габаритными размерами, количеством и ориентацией воспроизводимых искусственных дефектов.

Мера «СОП-иК-10» представляет собой фрагмент трубы с продольным сварным швом, на поверхности которого нанесены продольные и поперечные дефекты типа паз, а также нанесено торцевое плоскодонное отверстие и сквозное радиальное отверстие.

Мера «СОП-иК-11» представляет собой бесшовный фрагмент трубы, на котором нанесены дефекты типа паз, а также единичное плоскодонное отверстие.

Мера «СОП-иК-12» представляет собой часть трубы заданного диаметра, на поверхности которой нанесены дефекты типа паз (продольные, поперечные и наклонные), а также единичные дефекты типа плоскодонное и сквозное отверстие. Конфигурация меры по типу и количеству воспроизводимых искусственных дефектов определяется номинальным диаметром меры.

Количество и параметры мер в комплекте определяются при заказе.

Общий вид мер представлен на рисунке 1.

Чертеж мер приведен на рисунках 2-4.

Пломбирование мер не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке.

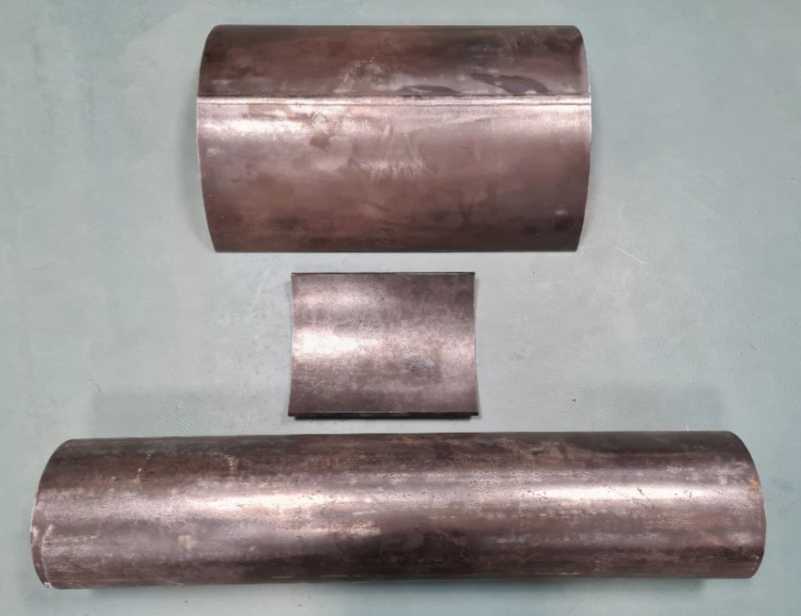

Рисунок 1 - Общий вид комплекта мер моделей дефектов «УКМ-УЛЬТРА»

A I-A I

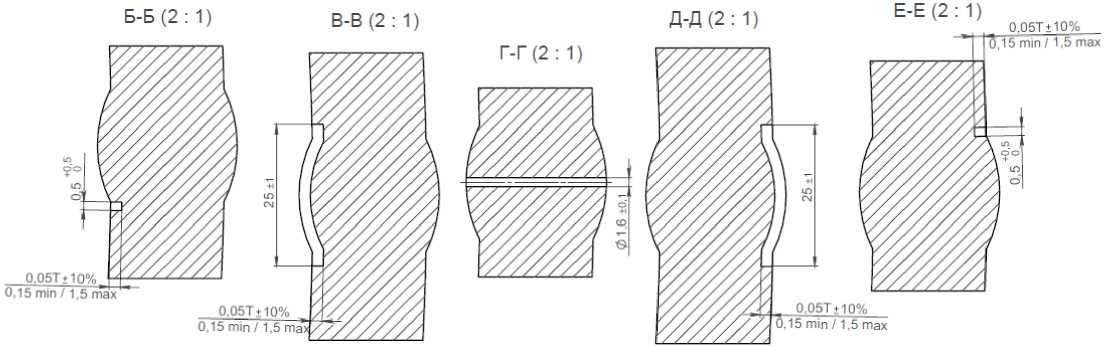

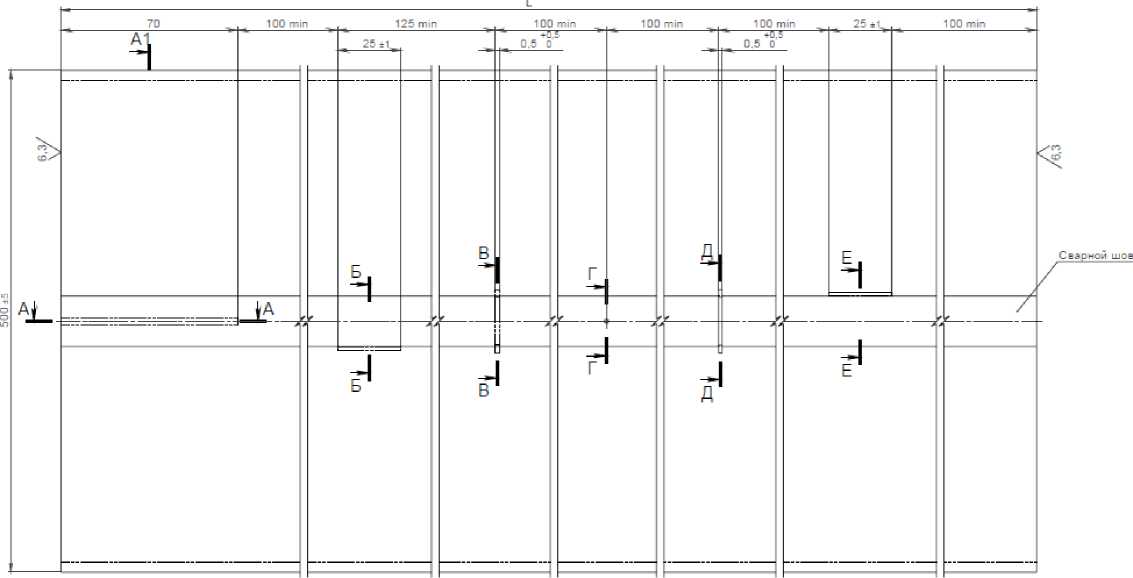

Рисунок 2 - Чертеж меры «СОП-UK-IO»

см оо

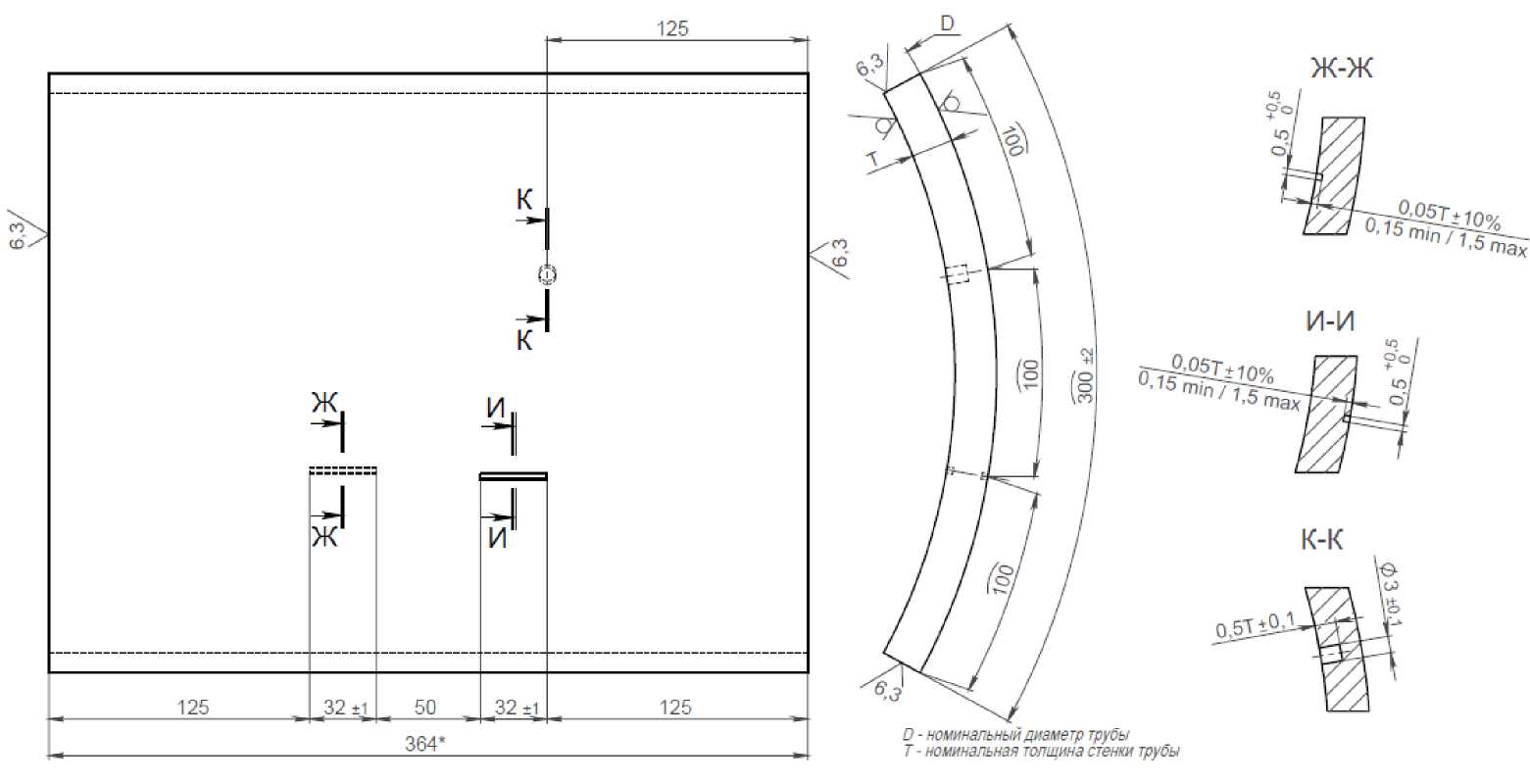

Рисунок 3 - Чертеж меры «СОП-UK-II»

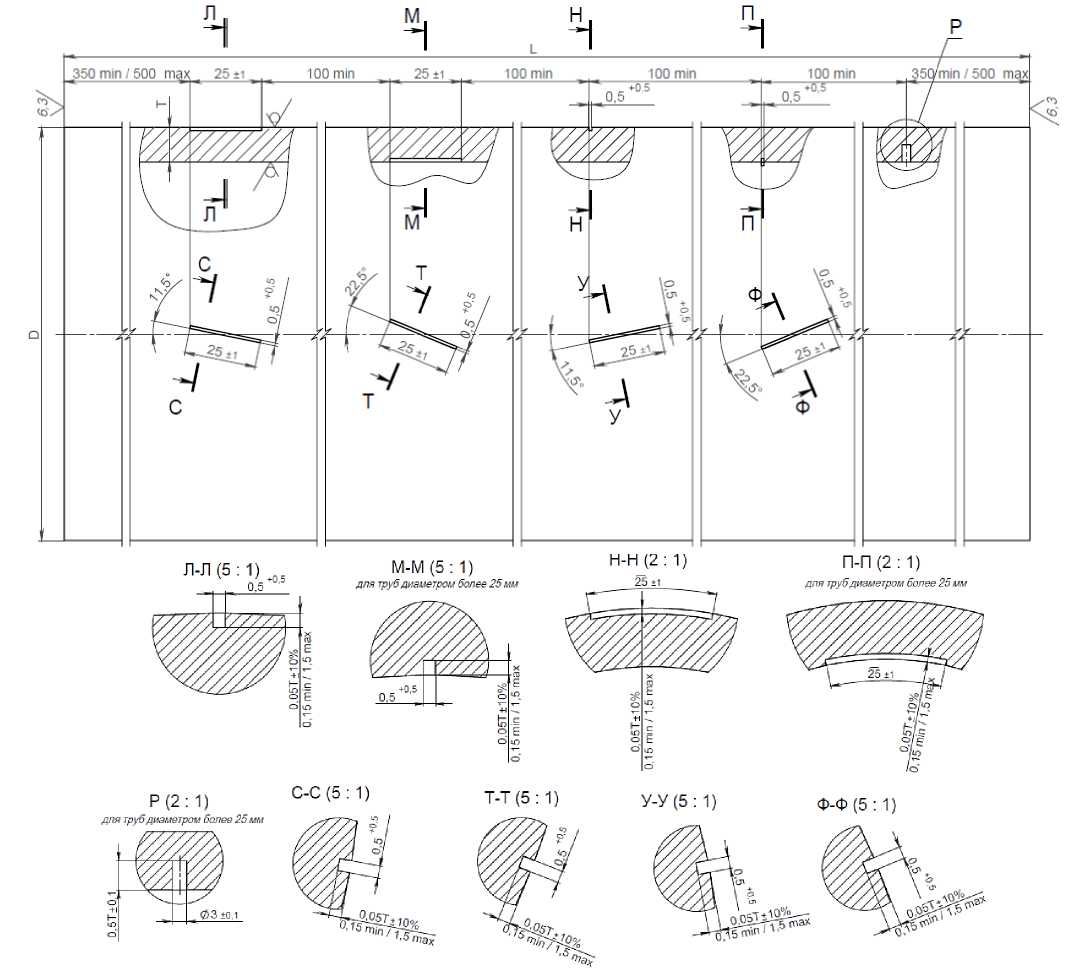

Рисунок 4 - Чертеж меры «СОП-ЦК-12»

М-М (2 : 1)

П-П (2 : 1)

для труб диаметром менее 150 мм

D - номинальным диаметр трубы

Т - номинальная толщина стенка трубы L - номинальная длина трубы

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации методом печати.

Таблица 3 - Комплектность средства измерений

пункт 6 Паспорта.

26.51.6-20-66744541-2020ТУ. Комплекты мер моделей дефектов «УКМ-УЛЬТРА».

Технические условия

Акционерное общество «Ультракрафт»

(АО «Ультракрафт»)

ИНН 3528193821

Юридический адрес: 162608, Россия, Вологодская обл., г. Череповец, ул. 50-летия Октября, д. 1/33

Акционерное общество «Ультракрафт»

(АО «Ультракрафт»)

ИНН 3528193821

Адрес: 162608, Россия, Вологодская обл., г. Череповец, ул. 50-летия Октября, д. 1/33 Телефон/факс: +7 (8202) 53 93 23/+7 (8202) 53 93 40

Web-сайт: www.ultrakraft.ru

E-mail: secretary@ultrakraft.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

ИНН 7736042404

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 4 марта 2026 г.

№ 391 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункты 3 и 4 приложения к приказу от 4 марта 2026 г. № 391 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив сведения об утвержденных типах средств измерений и описания типа, прилагаются к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    ^марта    2026 г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
