Лист № 1 Регистрационный № 75725-19                                         Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули взвешивающие СЖДК.ВМ (далее - СЖДК.ВМ) предназначены для определения массы вагона и состава из вагонов в целом путем поосного взвешивания по частям в движении.

СЖДК.ВМ представляет собой комплект оборудования, который после монтажа на железнодорожных путях применяется в составе средств автоматического контроля технического состояния подвижного состава на ходу поезда (далее - ППСС) в качестве весов вагонных автоматических. СЖДК.ВМ состоят из напольного и постового оборудования, которые соединены между собой волоконно-оптической линией связи (далее - ВОЛС). Напольное оборудование содержит грузоприемное устройство (далее - ГПУ) и коммутатор ВОЛС. Постовое оборудование содержит коммутатор ВОЛС и сервер, представляющий собой промышленный компьютер (далее - ПК), подключенный через сеть Ethernet к станционному оборудованию ППСС. Отображение результатов измерений осуществляется средствами станционного оборудования. Общий вид напольного оборудования показан на рисунке 1.

1

2

5

2

3

4

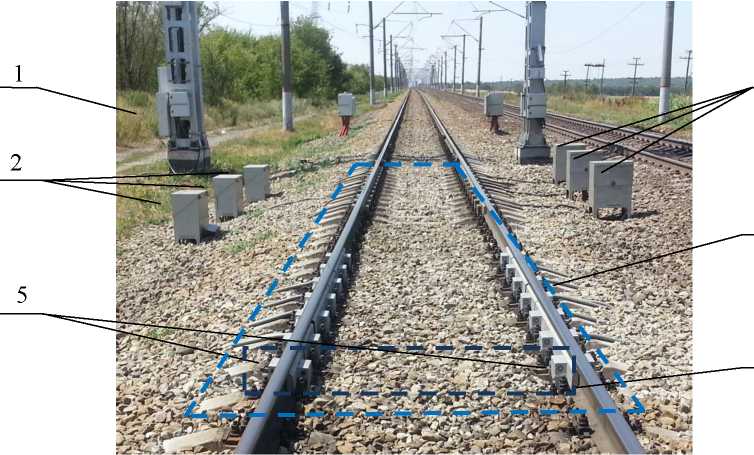

Рисунок 1 - Общий вид напольного оборудования СЖДК.ВМ

1 - шкаф телекоммуникационный, 2 - ящик путевой, 3 - ГПУ, 4 - весоизмерительное устройство, 5 - датчик тензометрический рельсовый с защитными кожухами

ГПУ размещается на участке межстанционного перегона посредине контролируемой зоны взвешивания и представляет собой группу весоизмерительных устройств (далее - ВУ). Каждое ВУ обеспечивает измерение осевых нагрузок и состоит из отрезка пути, на рельсах которого размещены два датчика тензометрических рельсовых (далее - ДТ).

Каждый ДТ представляет собой четыре тензорезисторные розетки, размещенные между шпалами, наклеенные попарно с двух сторон на шейке рельса напротив друг друга. Каждый ДТ имеет датчик температуры и защищен кожухами. Расположение ДТ на рельсе показано на рисунке 2.

Рисунок 2 - Расположения ДТ на рельсе

Принцип действия СЖДК.ВМ основан на преобразовании деформаций в рельсах, возникающих под действием осевых нагрузок во время движения поезда, с помощью тензорезисторных розеток в электрические сигналы, которые поступают в устройство обработки аналоговых данных (далее - УОАД) и далее после аналого-цифрового преобразования на ПК для формирования результатов измерений.

Тензорезисторные розетки закрыты герметичными крышками из коррозионностойких материалов и соединены электрическими кабелями с УОАД, расположенными в путевых ящиках, в которых размещены и концентраторы напольного оборудования, соединенные с коммутатором ВОЛС кабелями FTP. Питание УОАД и передача данных на концентраторы осуществляется по витой паре. Коммутатор ВОЛС и блоки питания концентраторов расположены в шкафу телекоммутационном, закрепленном на опоре, расположенной в зоне размещения напольного оборудования.

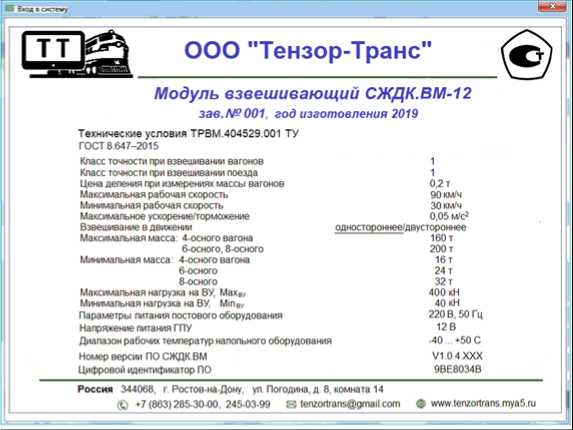

СЖДК.ВМ имеет маркировочную табличку напольного оборудования, расположенную на дверце телекоммуникационного шкафа, постового оборудования на корпусе ПК и полную маркировочную табличку, выводимую на экран компьютера. Пример маркировочных табличек приведен на рисунке 3.

Рисунок 3 - Пример маркировочных табличек СЖДК.ВМ

СЖДК.ВМ выпускаются в двух модификациях с обозначением «СЖДК.ВМ-X», где: «X» - определяет количество ВУ и принимает значения 6 или 12.

Защита от несанкционированного доступа к СЖДК.ВМ осуществляется программными средствами, а также с помощью разрушаемой наклейки, наносимой на корпус УОАД. Схема пломбировки УОАД приведена на Рисунке 4.

Место нанесения разрушаемой наклейки

Рисунок 4 - Схема пломбировки УОАД

Знак поверки в виде наклейки наносится в виде оттиска на свидетельство о поверке и в раздел «Сведения о проведении метрологических поверок» руководства по эксплуатации.

ПО СЖДК.ВМ функционально делится на метрологически значимую часть и метрологически незначимую. Метрологически значимая часть состоит из встроенных программ УОАД и ПО СЖДК.ВМ, установленного на ПК, в том числе программы Server_Rels.exe и программ Klient_Rels.exe.

При включении ПК программа Server_Rels.exe автоматически выполняет проверку целостности и подлинности метрологически значимой части ПО. Программы Klient_Rels.exe (по одному экземпляру на один ДТ) автоматически осуществляют прием данных с ДТ, их обработку и передачу измерительной информации в Server_Rels.exe. При выявлении нарушений в ПО работа СЖДК.ВМ автоматически блокируется, а сведения о характере нарушений выводятся в файл служебных сообщений.

Функции программы Klient_Rels.exe:

• - прием данных с ДТ;

• - компенсация влияния температуры на ДТ;

• - обнаружение проезда оси;

• - определение скорости и направления движения для каждой оси;

• - определение расстояния между смежными осями в поезде;

• - определение нагрузки, передающейся через колесо на ДТ;

• - определение ударных нагрузок (не нормируются), вызванных дефектами поверхности катания колеса (далее - ДПК) при их наличии.

Основные функции программы Server_Rels.exe:

- сбор с каждого ВУ и представление результатов измерений осевых нагрузок, в том числе от каждого колеса (формирование ряда наблюдений случайной величины);

- обработка наблюдений случайной величины с расчетом среднего значения осевой нагрузки, нагрузки от каждого колеса и относительного выборочного стандартного квадратического отклонения (далее - СКО) осевой нагрузки;

• - разбивка поезда на локомотивы и отдельные вагоны;

• - расчет результатов измерений массы вагона и массы поезда в целом;

• - определение скорости и ускорения для каждого вагона;

• - определение расстояний между осями в поезде;

• - определение порядкового номера колесной пары в поезде и номера колеса, для которого была зафиксирована ударная нагрузка, характерная для ДПК.

Дополнительные функции программы Server_Rels.exe - расчет показателей развески единиц подвижного состава, в том числе:

• - относительной разности осевых нагрузок в тележке;

• - относительной разности нагрузок по сторонам единицы подвижного состава;

• - относительной разности нагрузок по тележкам единицы подвижного состава.

Результаты взвешивания вагонов и дополнительная информация сохраняются в файл и доступны для ППСС.

Регулировка СЖДК.ВМ проводится через защищённое сетевое подключение к ПК с удаленного компьютера. Изменения нормировочных коэффициентов при регулировке возможны только при наличии пароля и электронного ключа регулировщика. История изменений нормировочных коэффициентов и фамилия регулировщика сохраняются в электронном журнале каждого экземпляра программы Klient_Rels.exe.

Во время работы СЖДК.ВМ на дисплее удалённого компьютера отображается главное окно программы Server_Rels.exe. Во вкладке «Идентификация» отображаются полные маркировочные данные и цифровой идентификатор ПО.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Защита ПО и измерительной информации от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологические характеристики модулей взвешивающих   СЖДК.ВМ

по ГОСТ 8.647-2015 приведены в таблицах 2 - 4.

Таблица 2

Таблица 3

Таблица 4

Технические характеристики СЖДК.ВМ при измерении осевых нагрузок единиц подвижного состава на рельсы представлены в таблицах 5, 6.

Таблица 5

Таблица 6

Общие технические характеристики СЖДК.ВМ представлены в таблице 7.

Таблица 7

наносится на маркировочную табличку и печатным способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 8

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.647-2015 «ГСИ. Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний»

Государственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818

ТРВМ.404529.001 ТУ «Модули взвешивающие СЖДК.ВМ. Технические условия»

Общество с ограниченной ответственностью «Тензор-Транс»

(ООО «Тензор-Транс»)

ИНН 6161081107

Юридический адрес: 344019, Ростовская обл., г.о. город Ростов-на-Дону, г. Ростов-на-Дону, ул. Максима Горького, зд. 276, помещ. 901

Тел./факс +7 (863) 285-30-00 (добю 211)

Web-сайт: www.tenzortrans.com

E-mail: tenzortrans@gmail.com

Общество с ограниченной ответственностью «Тензор-Транс»

(ООО «Тензор-Транс»)

ИНН 6161081107

Юридический адрес: 344019, Ростовская обл., г.о. город Ростов-на-Дону, г. Ростов-на-Дону, ул. Максима Горького, зд. 276, помещ. 901

Тел./факс +7 (961) 405-01-34

Web-сайт: https://tz.telematika.com

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: +7 (495) 437-55-77/ 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13
