ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки и являются комплектующими изделиями.

Трансформаторы тока ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ по принципу конструкции - проходные или опорно-проходные, с литой изоляцией, по числу ступеней трансформации -одноступенчатые, с несколькими вторичными обмотками, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков вторичной обмотки (ответвления).

Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.

Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, формирующим корпус трансформатора, а также обеспечивающим электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.

Выводы первичной обмотки выведены на боковую часть литого корпуса в виде контактных площадок, имеющих не менее двух отверстий для болтов М12.

Выводы вторичных обмоток расположены на боковой части корпуса. На выводы измерительных вторичных обмоток устанавливается крышка с возможностью пломбирования для защиты от несанкционированного доступа.

Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.

Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму.

Крепление трансформаторов ТПОЛ-СВЭЛ на месте установки осуществляется с помощью литого фланца, в котором имеются четыре установочные втулки.

Трансформаторы ТПЛ-СВЭЛ для крепления на месте установки имеют на опорной поверхности четыре втулки с резьбой М10.

Трансформаторы имеют пополняемый ряд конструктивных исполнений, отличающихся номинальным напряжением, номинальным первичным и вторичным током, классами точности, нагрузкой, количеством обмоток.

Общий вид трансформаторов представлен на рисунках 1 - 3.

Конструктивное исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 4.

На трансформаторах имеется табличка технических данных.

Трансформаторы изготавливаются в климатическом исполнении УХЛ или Т категории размещения 2 по ГОСТ 15150-69.

Рабочее положение трансформаторов в пространстве - любое.

Рисунок 1 - Общий вид трансформаторов тока

ТПОЛ-СВЭЛ-10

ий вид трансформаторов тока

ОЛ-СВЭЛ-10М

Рисунок 2 - Общ

Т

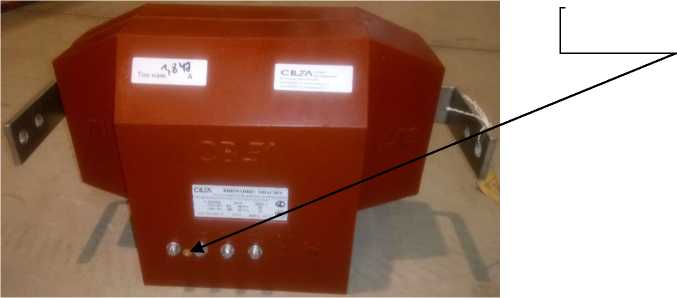

Место пломбирования

Рисунок 3 - Общий вид трансформаторов

тока ТПЛ-СВЭЛ-10

Т П О Л - СВЭЛ - ХХ - Х - Х - Х/Х - Х - Х

Категория размещения по ГОСТ 15150-69 Климатическое исполнение по ГОСТ 15150-69 Номинальный вторичный ток, А___________

Номинальный первичный ток, А___________

Класс точности____________________________

Номер конструктивного исполнения_________

Номинальное напряжение, кВ______________

Товарный знак изготовителя________________

С литой изоляцией________________________

Опорный (для проходной конструкции не указывается)_______________________________

Проходной____________________________

Трансформатор тока

Рисунок 4 - Структура условного обозначения трансформаторов тока

ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ

отсутствует.

Таблица 1 - Метрологические характеристики трансформаторов тока ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ

Таблица 2 - Основные технические характеристики трансформаторов тока ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ

Таблица 3 - Основные технические характеристики трансформаторов тока ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ (продложение)

наносится на табличку технических данных трансформатора методом офсетной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

0ЭТ.591.008 ТУ Трансформаторы тока ТПОЛ-СВЭЛ. Технические условия

Общество с ограниченной ответственностью «СвердловЭлектро - Силовые трансформаторы»

(ООО «СВЭЛ- Силовые трансформаторы»)

ИНН 6674239607

Адрес юридического лица: 620010, г. Екатеринбург, ул. Черняховского, д. 61

Адрес места осуществления деятельности: 620010, Свердловская обл., г. Екатеринбург, ул. Альпинистов, д. 57/2

Телефон (факс): +7 (343) 253-50-13 (+7 (343) 253-50-13)

Web-сайт: www.svel.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 142704, Московская обл., Ленинский р-н, г. Видное, Промзона тер., к. 526

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
