№642 от 02.04.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747692
ПРИКАЗ О внесении изменений в сведения о признании результатов испытаний и утверждения типа, первичной поверки средств измерений (3)
Приказы по основной деятельности по агентству Вн. Приказ № 642 от 02.04.2026
V
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
02 апреля 2026 г.
642
Москва
О внесении изменений в сведения о признании результатов испытаний и утверждения типа, первичной поверки средств измерений
В целях реализации Соглашения о взаимном признании результатов испытаний в целях утверждения типа, метрологической аттестации, поверки
правилами
по межгосударственной стандартизации ПМГ 06-2024 «Порядок признания результатов испытаний и утверждения типа, первичной поверки, метрологической аттестации средств измерений», введенными в действие приказом Федерального агентства по техническому регулированию и метрологии от 17 июня 2024 г. № 810-ст, п р и к а з ы в а ю:
-
1. Внести изменения в сведения о признании результатов испытаний и утверждения типа, первичной поверки средств измерений, прилагаемые к настоящему приказу.
-
2. ФБУ «НИЦ ПМ - Ростест» внести изменения в сведения о признании результатов испытаний и утверждения типа, первичной поверки средств измерений, согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ № 1 к приказу Федерального агентства по техническому регулированию
и метрологии
от «_ » 2026 г. № 642
Сведения о признании результатов испытаний и утверждения типа, первичной поверки средств измерений, в части вносимых изменений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Изготовитель |
Методика поверки |
Интервал между поверками |
Организация, проводящая первичную поверку |
Форма знака поверки |
Описание типа |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1. |
Термопреобразова тели сопротивления |
ТСПА |
86749-22 |
изменению не подлежит |
изменению не подлежит |
изменению не подлежит |
изменению не подлежит |
изменению не подлежит |
Согласно приложению № 1.1 к приказу |
|
2. |
Комплекты термопреобразова телей сопротивления |
ТСПА-К |
86750-22 |
изменению не подлежит |
МРБ МП.3225-2022 в редакции с изменением № 1 |
изменению не подлежит |
изменению не подлежит |
изменению не подлежит |
Согласно приложению № 1.2 к приказу |
|
3. |
Амперметры постоянного и переменного тока |
А101 |
94160-24 |
изменению не подлежит |
изменению не подлежит |
изменению не подлежит |
Открытое акционерное общество «МНИПИ» (ОАО «МНИПИ»), Республика Беларусь |
Согласно приложению № 1.3 к приказу |
изменению не подлежит |
ПРИЛОЖЕНИЕ № 1.1
к приказу Федерального агентства по техническому регулированию
и метрологии
от «__ » апреля 2026 Г. № 642
Документы, прилагаемые к приказу в части вносимых изменений в сведения о признании результатов испытаний и утверждения типа термопреобразователей сопротивления ТСПА, рег. № 86749-22
Перечень входящих в приложение документов:
1. Описание типа термопреобразователей сопротивления ТСПА, 7 листов.
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ (в редакции изменения № 1 от <6: /£>, АГ.2Л_____J
приложение к сертификату об утверждении типа средств измерений от ___2022 г. № /6.3 г'2'__
Наименование типа средств измерений и его обозначение: Термопреобразователи сопротивления ТСПА.
Назначение и область применения:
Термопреобразователи сопротивления ТСПА (далее - ТС) предназначены для измерений температуры воздуха и жидких (не агрессивных к материалам оболочки чувствительного элемента) сред в составе приборов учета тепловой энергии (теплосчетчиков), а также при построении автоматических и автоматизированных систем измерения, контроля, регулирования, диагностики и управления. Область применения: различные отрасли экономики.
Описание:
Принцип действия ТС основан на зависимости электрического сопротивления материала чувствительного элемента от температуры.
'ГС состоит из чувствительного измерительного резистора (чувствительного элемента) в защитном корпусе, реагирующего на температуру, внутренних токопроводящих проводов и внешних выводов для соединения с электрическими измерительными приборами. Защитный корпус заполнен кремнийорганической теплопроводной пастой. Конструкция ТС - неразборная (неремонтопригодная).
Чувствительный элемент ТС представляет собой конструкцию, содержащую тонкопленочный платиновый резистор, нанесенный методом напыления на керамическую подложку (АЕОз). Электрическая схема внутренних соединений проводников ТС 4-х проводная по ГОСТ 6651-2009 и СТБ EN 60751-2011.
ТС выпускаются в исполнениях DS и PL.
ТС в исполнениях PL выпускаются в соответствии с ГОСТ EN 1434-2-2023.
Исполнения ТС различаются номинальной статической характеристикой преобразования (далее -- НСХ) преобразования, классом допуска, глубиной погружения, диапазоном измеряемой температуры, диаметром и конструкцией защитной арматуры.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

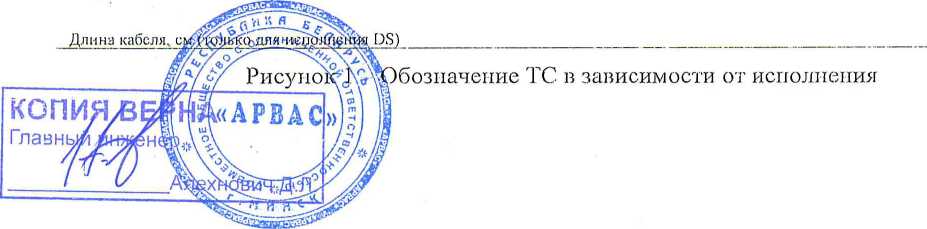

Обозначение 'ГС в зависимости от исполнения представлено на рисунке 1:
|
Термопреобразователь ТСПА |
/X/ /ХХХХ/ |
/X/ /XX | ||||
|
Исполнение DS PL с подключением посредством резьбового соединения PL с подключением посредством клеммного соединения |
1 2 3 | |||||
|
Условное обозначение НСХ |
PH 00 Р1500 | |||||
|
Класс допускало ГОСТ 6651-2009, СТБ EN 60751-201 1 |
А в | |||||
|
Глубина погружения, мм |
27.5 85,0 120,0 210,0 | |||||
Схем а внутре нних соединений по ГОСТ 6651 -2009
/X/ (Х-ХХХ)
Диапазо!i измерений температуры, °C
150
300
500
Обязательные метрологические требования: обязательные метрологические требования к ТС представлены в таблице 1.
Таблица 1 - Обязательные метрологические требования
|
Наименование характеристики, единица измерений |
Значение | |
|
класс допуска А |
класс допуска В | |
|
Диапазон измерений температуры, °C |
от 0 до 160* от минус 50 до плюс 160* | |
|
Пределы допускаемого отклонения от НСХ, °C |
±(0,15+0,002-|t|) |
±(0,3+0,005-|t|) |
|
|t| - абсолютное значение температуры, °C, без учета знака | ||
|
* - в зависимости от модификации ТС. | ||
Основные технические характеристики, и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2 — Основные технические характеристики, и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
|
Наименование характеристики, единица измерений |
Значение | |
|
исполнение DS |
исполнение PL | |
|
Пределы отклонения сопротивления ТС при температуре 0 °C от номинального сопротивления, Ом, не более: Pt 100 класс допуска А класс допуска В Р1500 класс допуска Л класс допуска В |
±0,059 ±0,117 ±0,293 ±0,586 | |
|
Номинальная статическая характеристика преобразования по ГОСТ 6651-2009 и CTBEN 60751-2011 |
PtlOO, Pt500 | |
|
Температурный коэффициент по ГОСТ 6651-2009, °C"1 |
0,00385 | |
|
Избыточное давление на защитную арматуру, МПа: рабочее максимальное |
2,5 3,75 | |
|
Диаметр погружаемой части, мм |
4,8 |
6,0 |
|
Минимальная глубина погружения, мм |
25 |
40 |
|
Время термической реакции, с, не более: в жидкой среде в газообразной среде |
8 30 |
15 60 |
|
Пределы значений измерительного тока, мА, через ТС с НСХ: Pt 100 Pt 5 00 |
от 0,3 до 1,0 от 0,1 до 0,7 | |
|
Значение электрического сопротивления изоляции между цепью чувствительного измерительного резистора и защитным корпусом ТС, МОм, не менее: при нормальных условиях при максимальной температуре диапазона измерений |
100 20 | |
Окончание таблицы 2____________
|
Наименование характеристики, единица измерений |
Значение | |
|
исполнение DS |
исполнение PL | |
|
Степень защиты, обеспечиваемая оболочкой, поГОСТ 14254-2015 |
IP65 | |
|
Климатические условия при эксплуатации: | ||
|
диапазон температуры окружающего воздуха, °C |
от минус 50 до плюс 55 | |
|
относительная влажность воздуха при температуре | ||
|
35 °C, %, не более |
95 | |
|
диапазон атмосферного давления, кПа |
от 84,0 до 106,7 | |
|
Средняя наработка на отказ, ч, не менее |
100 000 | |
|
Средний срок службы, лет, не менее |
12 | |
|
Примечание — Масса и габаритные размеры зависят от длины и диаметра защитного корпуса | ||
Комплектность: представлена в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Количество |
|
Термопреобразователь сопротивления ТСГ1А |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации1)2) |
1 |
|
Гильза с бобышкой (для исполнения РЕ)1)2) |
1 |
|
Кольцо и прокладка (для исполнения DS)')2) |
1 |
|
Упаковка1) |
1 |
|
Примечания:
| |
Место нанесения знака утверждения типа средств измерений: знак утверждения тина наносится на паспорт и руководство по эксплуатации.
Поверка осуществляется по ГОСТ 8.461-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Сведения о методиках (методах) измерений: отсутствуют.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений
ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»;
ГОСТ EN 1434-1-2023 «Теплосчетчики. Общие требования»;
ГОСТ EN 1434-2-2023 «Теплосчетчики. Требования к конструкции»;
СТБ EN 60751-2011 «Термопреобразователи сопротивления платиновые промышленные»;
ТУ BY 100082152.003-2006 «Термопреобразователи сопротивления ТСГ1А. Технические условия»;
методику поверки:
ГОСТ 8.461-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». Перечень средств поверки: представлен в таблице 4.
Таблица 4 - Перечень средств поверки_____
__Наименование и тип средств поверки
Мегаомметр ЭС0210/1_______
Комплекс измерительно-вычислительный ИСТ-М16_________________________________
Термометр сопротивления эталонный ЭТС-100/1_____________________________________
Термостат низкотемпературный «Криостат» А2.05__
Устройство термостатирующее измерительное Термостат-АЗ_____________________
Барометр-анероид БАММ-1_______
Комбинированный прибор Testo 608-Н2__
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: термопреобразователи сопротивления ТСПА соответствуют
требованиям ТУ BY 100082152.003-2006, ГОСТ 12997-84, ГОСТ 6651-2009, СТБ EN 60751-2011, а также ГОСТ EN 1434-1-2023, ГОСТ EN 1434-2-2023 в части требований к датчикам температуры.
Производитель средств измерений
СООО «АРВАС»
Республика Беларусь, 220028, г. Минск, ул. Маяковского, д. 115-1, ком. 421 Телефон/факс: +375 17 517-17-47 Электронный адрес: info@arvas.by.
Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений
Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93
Телефон: +375 17 374-55-01, факс: +375 17 244-99-38 Электронный адрес: info@belgim.by.
Приложения: 1. Фотографии общего вида средств измерений на 2 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
А. В. Казачок
Директор БелГИМ
Приложение 1
(обязательное)
Фотографии общего вида средств измерений
ГЛ

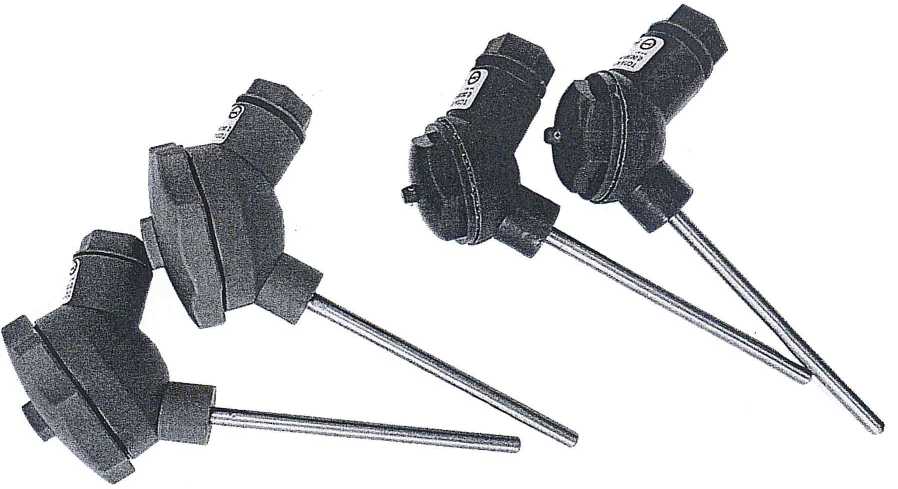

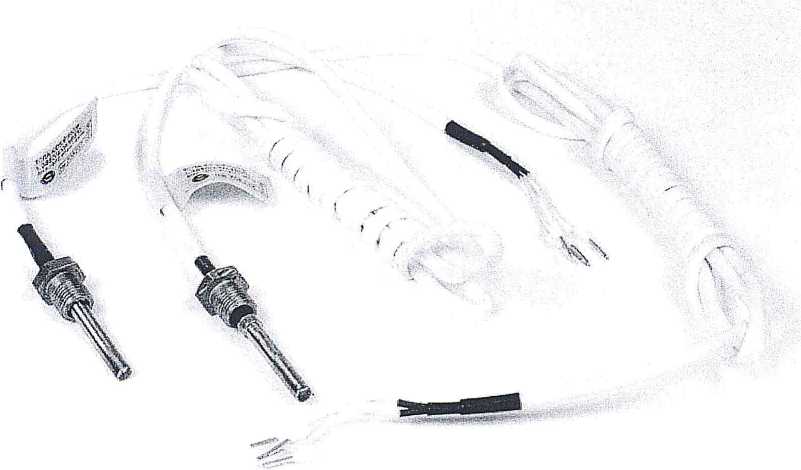

Рисунок 1.1 - Фотография общего вида ТС исполнения PL (изображение носит иллюстративный характер)
Рисунок 1.2 — Фотография общего вида ТС исполнения DS (изображение носит иллюстративный характер)

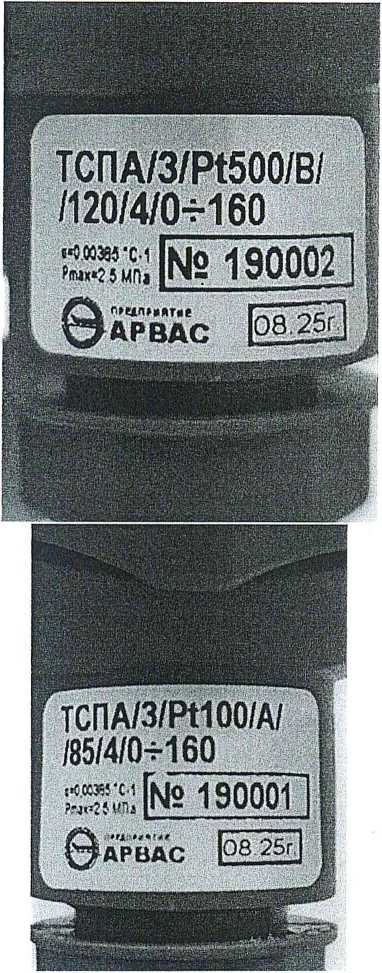

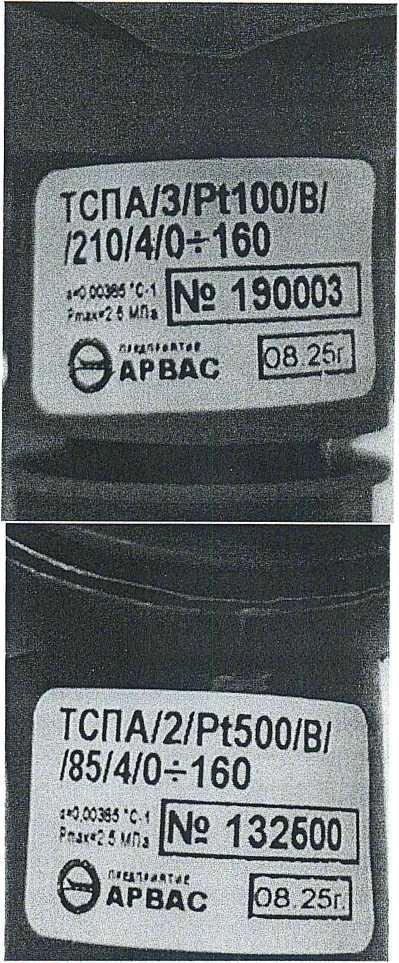

Рисунок 1.3 — Фотографии маркировки ТС (изображение носит иллюстративный характер)
Приложение 2
(обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Знак поверки наносится на ТС и на паспорт.

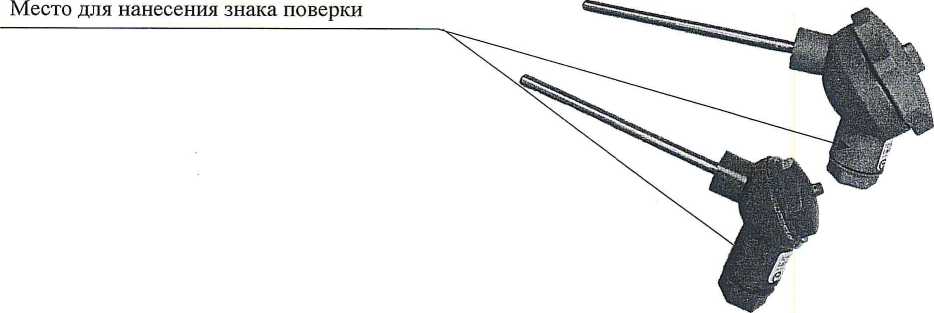

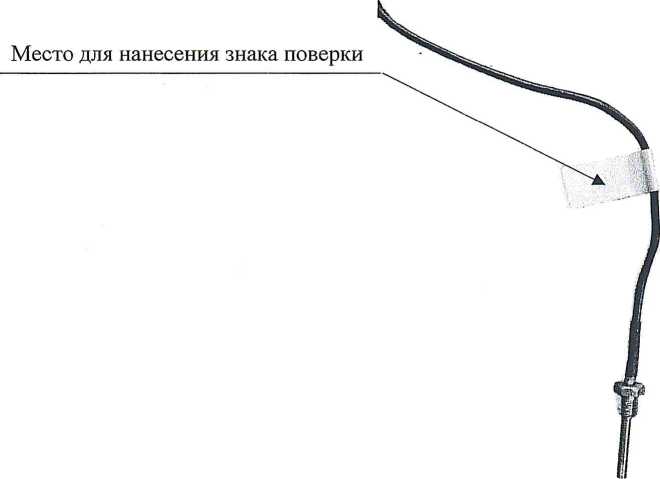

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
ПРИЛОЖЕНИЕ № 1.2 к приказу Федерального агентства по техническому регулированию
02
от «___»
и метрологии
___________ 2026 г. № 642
Документы, прилагаемые к приказу в части вносимых изменений в сведения о признании результатов испытаний и утверждения типа комплектов термопреобразователей сопротивления ТСПА-К, рег. № 86750-22
Перечень входящих в приложение документов:
1. Описание типа комплектов термопреобразователей сопротивления ТСПА-К, 8 листов.
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
(в редакции изменения № А от At A s_____)
приложение к сертификату об утверждении типа средств измерений от___//, ,. ________2022 г. № /> it' с;_________
Наименование типа средств измерений и его обозначение: Комплекты термопреобразователей сопротивления ГСПА-К.
Назначение и область применения:
Комплекты термопреобразователей сопротивления ТСПА-К (далее - комплекты ТСПА-К) предназначены для измерений разности температур и значений температур в составе приборов учета тепловой энергии (теплосчетчиков), а также при построении автоматических и автоматизированных систем измерения, контроля, регулирования, диагностики и управления.
Область применения: различные отрасли экономики.
Описание:
Комплекты ТСПА-К состоят из пары термопреобразователей сопротивления ТСПА (далее-ТС), изготовленных по ТУ BY 100082152.003-2006.
В один комплект ТСПА-К входят два термопреобразователя сопротивления с одинаковой конструкцией и классом допуска по ГОСТ 6651-2009 иС'ГБ EN 60751-2011.
Принцип действия термопреобразователей сопротивления, входящих в комплект ТСПА-К, основан на зависимости электрического сопротивления материала
чувствительного элемента от температуры.
Термопреобразователь сопротивления состоит из чувствительного измерительного резистора (чувствительного элемента) в защитном корпусе, реагирующего на температуру, внутренних токопроводящих проводов и внешних выводов для соединения с электрическими измерительными приборами. Защитный корпус заполнен кремнийорганической теплопроводной пастой. Конструкция комплектов ТСПА-К - неразборная (неремонтопригодная).
Чувствительный элемент термопреобразователя сопротивления представляет собой конструкцию, содержащую тонкопленочный платиновый резистор, нанесенный методом напыления на керамическую подложку (АЬОз). Электрическая схема внутренних соединений проводников ТС 4-х проводная по ГОСТ 6651-2009 и СТБ EN 60751-2011.
Термопреобразователи сопротивления выпускаются в исполнениях DS и РЕ.
Термопреобразователи сопротивления в исполнениях PL выпускаются в соответствии с ГОСТ EN 1434-2-2023.
Исполнения комплектов ТСПА-К различаются номинальной статической характеристикой преобразования (далее - НСХ), классом допуска, глубиной погружения, диаметром и конструкцией защитной арматуры.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств
Комплект термопреобразователей сопротивления
/хххх/
ТСПА-К
Исполнение DS
PL с подключением посредством резьбового соединения
PL с подключением посредством клеммного соединения
Условное обозначение НСХ
Класс допуска по ГОСТ 6651 -2009, СТБ EN 60751-2011
Pt 100
Pt500
/XXX/
/X/ (Х-ХХХ) /X/
/XXX/
Глубина погружения, мм
27,5
85,0
120,0
210,0
Схема внутренних соединений по ГОСТ 6651-2009
Диапазон измерений температуры, °C
0-160
Нижний предел разности температур Дбтп, °C
Длина кабеля, см (только для исполнения DS)
150
300
500
Рисунок 1 - Обозначение комплектов ТСПА-К в зависимости от исполнения
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1 - Обязательные метрологические требования
|
Наименование характеристики, единица измерений |
Значение | |
|
класс допуска А |
класс допуска В | |
|
Диапазон измерений температур, °C |
от 0 до 160 | |
|
Диапазон измерений разности температур, К |
от 2 до 150* от 3 до 150* | |
|
Номинальная статическая характеристика преобразования по ГОСТ 6651-2009 и СТБ EN 60751-2011 |
PtlOO, Р1500 | |
|
Температурный коэффициент по ГОСТ 6651-2009, °C’1 |
0,00385 | |
|
Пределы допускаемого отклонения от НСХ, °C |
±(0,15+0,002-|t|) |
±(0,3+0,005-|t|) |
|
|t| - абсолютное значение температуры, °C, без учета знака | ||
|
Пределы допускаемой относительной погрешности при измерении разности температур, % |
±(O,5+3A0min/AO), где AOmin - нижний предел разности температур, К; АО - разность температур, К | |
|
* - в зависимости от модификации комплекта ТСПА-К. | ||
Основные технические характеристики, и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2 - Основные технические характеристики, и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
|
Наименование характеристики, единица измерений |
Значение | |
|
исполнение DS |
исполнение PL | |
|
Пределы отклонения сопротивления ТС при температуре 0 °C от номинального сопротивления, Ом, не более: PtlOO класс допуска А класс допуска В Pt5OO класс допуска А класс допуска В |
±0,059 ±0,117 ±0,293 ±0,586 | |
|
Избыточное давление на защитную арматуру, МПа: рабочее максимальное |
2,5 3,75 | |
|
Диаметр погружаемой части, мм |
4,8 |
6,0 |
|
Минимальная глубина погружения, мм |
25 |
40 |
|
Время термической реакции, с, не более: в жидкой среде в газообразной среде |
8 30 |
15 60 |
|
Пределы значений измерительного тока через ТС с НСХ, мА: PtlOO Pt5OO |
от 0,3 до 1,0 от 0,1 до 0,7 | |
|
Значение электрического сопротивления изоляции между цепью чувствительного измерительного резистора и защитным корпусом ТС, МОм, не менее: при нормальных условиях при максимальной температуре диапазона измерений |
100 20 | |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP65 | |
|
Климатические условия при эксплуатации: диапазон температур окружающей воздуха, °C относительная влажность воздуха при температуре 35 °C, %, не более диапазон атмосферного давления, кПа |
от минус 50 до плюс 55 95 от 84,0 до 106,7 | |
|
Средняя наработка на отказ, ч, не менее |
100 000 | |
|
Средний срок службы, лет, не менее |
12 | |
|
Примечание - Масса и габаритные размеры ТС зависят от длины и диаметра защитного корпуса, масса комплекта ТСПА-К не превышает 0,20 кг | ||
Комплектность: представлена в таблице 3. Таблица 3 - Комплект поставки
|
Наименование |
Количество |
|
Комплект термопреобразователей сопротивления ТСПА-К |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации1)2) |
1 |
|
Гильза с бобышкой (для исполнения PL)1)2) |
2 |
Окончаниетаблицы 3
|
Наименование |
Количество |
|
Кольцо и прокладка (для исполнения DS)!) 2) |
2 |
|
Упаковка |
1 |
|
Примечания:
| |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на паспорт и руководство по эксплуатации.
Поверка осуществляется по МРБ МП.3225-2022 «Система обеспечения единства измерений Республики Беларусь. Комплекты термопреобразователей сопротивления ТСПА-К. Методика поверки» в редакции с изменением № 1.
Сведения о методиках (методах) измерений: отсутствуют.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений
ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»;
ГОСТ EN 1434-1-2023 «Теплосчетчики. Общие требования»;
ГОСТ EN 1434-2-2023 «Теплосчетчики. Требования к конструкции»;
СТБ EN 60751-2011 «Термопреобразователи сопротивления платиновые промышленные»;
ТУ BY 100082152.003-2006 «Термопреобразователи сопротивления ТСПА. Технические условия»;
методику поверки:
МРБ МП.3225-2022 «Система обеспечения единства измерений Республики Беларусь. Комплекты термопреобразователей сопротивления ТСПА-К. Методика поверки» в редакции с изменением № 1.
Перечень средств поверки: представлен в таблице 4.
Таблица 4 - Перечень средств поверки__________________
Наименование и тип средств поверки______
Мегаомметр ЭС0210/1____
Комплекс измерительно-вычислительный ИСТ-М16________
Термометр сопротивления эталонный ЭТС-100/1________________
Термостат низкотемпературный «Криостат» А2.05___________
Устройство гермостатирующее измерительное Термостат-АЗ__________
Барометр-анероид метеорологический БАММ-1_______________
Комбинированный прибор Testo 608-Н2_____
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: комплекты термопреобразователей сопротивления ТСПА-К
соответствуют требованиям ТУ BY 100082152.003-2006, ГОСТ 12997-84, ГОСТ 6651-2009, СТБ EN 60751-2011, ГОСТ EN 1434-1-2023, ГОСТ EN 1434-2-2023 в части требований к датчикам температуры.
Производитель средств измерений
СООО «АРВАС»
Республика Беларусь, 220028, г. Минск, ул. Маяковского, д. 115-1, ком. 421 Телефон/факс: +375 17 517-17-47
Электронный адрес: info@arvas.by.
Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений
Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93
Телефон: +375 17 374-55-01, факс: +375 17 244-99-38 Электронный адрес: info@belgim.by.
Приложения: 1. Фотографии общего вида средств измерений на 2 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БелГИМ
А. В. Казачок
Приложение 1
(обязательное)
Фотографии общего вида средств измерений
Рисунок 1.1- Фотография общего вида комплекта ТСПА-К исполнения PL (изображение носит иллюстративный характер)
Рисунок 1.2 - Фотография общего вида комплекта ТСПА-К исполнения DS (изображение носит иллюстративный характер)
Рисунок 1.3- Фотографии маркировки ТС из комплекта ТСПА-К (изображение носит иллюстративный характер)
Приложение 2
(обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Знак поверки наносится на ТС с маркировкой «Г» из комплекта ТСПА-К и на паспорт
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
ПРИЛОЖЕНИЕ № 1.3
к приказу Федерального агентства по техническому регулированию
и метрологии
от «02 » _реты 2026 г. № 642
Документы, прилагаемые к приказу в части вносимых изменений в сведения о признании результатов испытаний и утверждения типа амперметров постоянного и переменного тока А101, рег. № 94160-24
Перечень входящих в приложение документов:
1. Образец оттиска знака поверки, 2 листа.
УТВЕРЖДАЮГенеральный директор 6ао, «МНИЛИ» ^><7^ В .А. Шевченко 2025 г.
ИЗОБРАЖЕНИЕ знаков поверки в 2026 году центральной измерительной лаборатории ОАО «МНИПИ» Аттестат аккредитации №BY/112 3.0087 от 03.11.1997 г.Материал для нанесения -каучук
т
Е87 гхл 2026
I
13
Материал для нанесения -дюралюминий
rvi2026
Материал - разрушающаяся бумага с клеевой основой
Обозначения:
Е (К, Т) - индивидуальный шифр поверителя;
87 - последние значащие цифры номера аттестата аккредитации;
2026- год осуществления поверки; м - стилизованное обозначение зн
Начальник ЦИЛ
пове
и.
Н.А. Школик
СОГЛАСОВАНО Первый зам. ге
директо
ального витию
.Г. Таболич
знаков поверки в 2025году центральной измерительной лаборатории ОАО «МНИЛИ» Аттестат аккредитации №BY/112 3.0087 от 03.11.1997 г.
Материал для нанесения -каучук
Материал для нанесения -дюралюминий
|
Е87 |
1 1 |
|
!VJ |
4 1 |
|
2025 |
1 L |
|
Е87 |
♦ |
|
IVI |
uJ м 4 |
|
2025 |
! |
Материал - разрушающаяся бумага с клеевой основой
Обозначения:
Е (К, Т) - индивидуальный шифр поверителя;
87 - последние значащие цифры номера аттестата аккредитации;
2025- год осуществления поверки;
GV0 - стилизованное обозначение знака поверки.
Начальник ЦИЛ
СОГЛАСОВАНО
Первый зам. генерального директора по развитию
Н.А. Школик
