Лист № 1 Регистрационный № 97175-25 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллограф цифровой стробоскопический N1000A с модулями N1030A, N1040A, N1077A Назначение средства измеренийОсциллограф цифровой стробоскопический N1000A с модулями N1030A, N1040A, N1077A (далее - осциллограф N1000A) предназначен для измерений амплитудных и временных параметров электрических и оптических сигналов, исследования формы сигнала по осциллографическим каналам.
Осциллограф N1000A может применяться в качестве рабочего эталона 1-го разряда согласно Государственной поверочной схеме для средств измерений импульсного электрического напряжения (приказ Росстандарта № 3463 от 30 декабря 2019 года).
Описание средства измеренийПринцип действия осциллографа N1000A основан на стробоскопическом методе измерения характеристик сигналов, заключающемся в попериодном снятии (причём каждое снятие сдвигается во времени) мгновенных значений периодически повторяющихся сигналов, поступающих на его вход. Таким образом, осуществляется масштабно-временное преобразование сигнала, в результате которого выделяется часть сигнала, предназначенная для отображения на экране осциллографа. Эта часть сигнала направляется в центральный процессор, где происходит его математическая обработка перед выводом на экран (дисплей базового блока и/или внешний монитор). В случае изменения режима или настроек из памяти осциллографа N1000A извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.
Осциллограф N1000A позволяет проводить автоматические и курсорные измерения амплитудно-временных параметров входных сигналов с выводом результатов измерений на экран дисплея, а также имеет функцию программирования через интерфейсы USB, GPIB или LAN и возможность подключения к внешнему персональному компьютеру (далее - ПК). Установки осциллографа N1000A, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем ПК.
Конструктивно осциллограф N1000A выполнен в виде базового блока N 1 000A с подключаемыми модулями N1030A, N1040A и N1077A.
На передней панели базового блока N1000A расположены: цветной ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; 3 гнезда портов USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти, вход внешнего тактового сигнала, выход сигнала калибровки, гнездо порта для подключения средств электростатической защиты. На задней панели базового блока N1000A расположены гнезда портов интерфейсов GPIB, USB, LAN, DisplayPort, вход и выход аудиосигнала, гнездо для съёмного твердотельного накопителя, вентиляционные отверстия и разъем сети питания.
На передней панели модуля N1030A расположены входные соединители электрического и волоконно-оптического каналов: 1,0 (вилка) и 9/125 мм.
На передней панели модуля N1040А расположены входные соединители электрических каналов 1,85 мм.
На передней панели модуля N1077A расположены входные соединители электрических и волоконно-оптических каналов: 2,92 (розетка), 9/125 и 50/125 мм, а также выходные соединители тактовой частоты измеряемого сигнала.
Заводской номер, идентифицирующий осциллограф, наносится при помощи наклейки на корпус базового блока и модулей. Корпус базового блока осциллографа позволяет нанесение знака поверки в виде оттиска клейма или наклейки.
Для предотвращения несанкционированного доступа предусмотрена пломбировка двух винтов крепления корпуса модулей и четырех винтов крепления корпуса базового блока N1000A. Пломбировка производителя может также осуществляться ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.
Общий вид передней панели модулей NI030A, NI040A, N1077A с указанием мест нанесения заводского номера на самоклеющейся этикетке и схемы пломбирования от несанкционированного доступа, представлены на рисунках 1 - 3.
Общий вид передней панели базового блока N1000A с указанием мест нанесения заводского номера и знака утверждения типа на самоклеющихся этикетках представлен на рисунке 4.
Общий вид задней панели базового блока осциллографа с указанием заводского номера на самоклеющейся этикетке и схемы пломбирования от несанкционированного доступа показан на рисунке 5.
Описание модулей осциллографа N1000A приведено в таблице 1.
аблица 1 - Модули (блоки) осциллографа N1000A
|
Название модуля |
Заводской (серийный) номер |
Описание модулей осциллографа N1000A |
|
N1000A |
№ 2024-06/002-КГ |
Базовый блок |
|
N1040A |
№ 2024-06/002-КГ-2Б |
Модуль с двумя входными соединителями электрических каналов 1,85 мм |
|
N1030A |
№ 2024-06/002-КГ-1А |
Модуль с входным соединителем электрического канала 1,0 мм (вилка) и входом волоконно-оптического канала 9/125 мм |
|
N1077A |
№ 2024-06/002-КГ-3В |
Модуль восстановления тактового сигнала |
Места пломбировки от несанкционированного доступа
Место нанесения заводского (серийного) номера
Рисунок 1 - Внешний вид модуля N1030А
Места пломбировки от несанкционированного доступа
Рисунок 2 - Внешний вид модуля N1040А
Место нанесения заводского (серийного) номера
Места пломбировки от несанкционированного доступа
Место нанесения заводского (серийного) номера

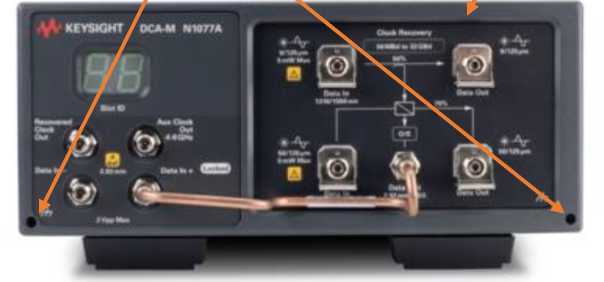

Рисунок 3 - Внешний вид модуля N1077A
Место нанесения наклейки со знаком утверждения типа
Место нанесения наклейки со знаком поверки

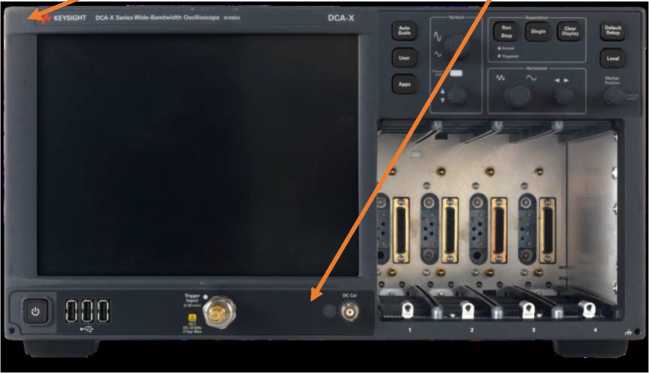

Рисунок 4 - Внешний вид базового блока N1000A, вид спереди
Место нанесения заводского (серийного) номера

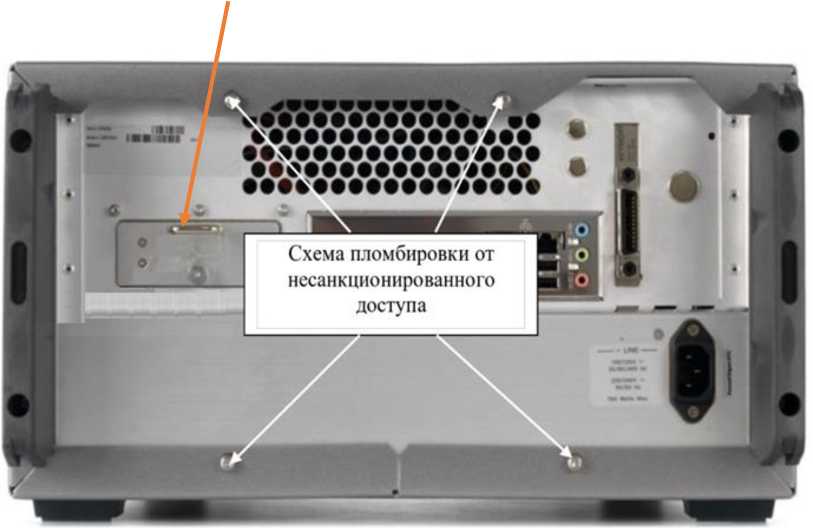

Рисунок 5 - Внешний вид базового блока N1000A, вид сзади
Программное обеспечениеПрограммное обеспечение служит для управления режимами работы осциллографа, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FlexDCA NlOOO-Series System Software |
|
Номер версии (идентификационный номер) ПО |
не ниже A.06.00.00 |
Метрологические и технические характеристики осциллографа приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Модуль N1030A - оптический канал | |
|
Время нарастания переходной характеристики (Тпх), пс, не более |
5,4 |
|
Верхняя граничная частота полосы пропускания (Fb) 1), ГГ ц, не менее |
65 |
|
Диапазон длин волн, нм |
от 1250 до 1600 (включ.) |
|
Длины волн градуировки, нм |
1310, 1550 |
|
Диапазон измерений средней мощности оптического излучения |
от 1 мкВт до 4 мВт |
|
Пределы допускаемой абсолютной погрешности измерений средней мощности оптического излучения на длинах волн градуировки, Вт, в диапазонах мощности:
|
±(0,05 • N + 240-7 + погрешность разъема); ±(0,1 • N + 240-7 + погрешность разъема); где N - значение измеряемой мощности, Вт |
|
Модуль N1030A - электрический канал | |
|
Время нарастания переходной характеристики (Тпх), пс, не более |
3,7 |
|
Верхняя граничная частота полосы пропускания (Fb) 1), ГГ ц, не менее |
95 |
|
Среднее квадратическое значение собственного шума, мкВ, не более |
1400 |
|
Диапазон установки коэффициентов отклонения, мВ/дел |
от 1 до 100 (включ.) |
|
Диапазон установки напряжения смещения (Псмещ), В |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±[0,04 • (иизм - исмещ) + 0,002], где иизм - значение измеряемого входного напряжения, В |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов, пс |
±(0,01 • Тизм + 6), где Тизм - значение измеряемого временного интервала, пс |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Модуль N1040A | |
|
Время нарастания переходной характеристики (Тпх), пс, не более |
5,8 |
|
Верхняя граничная частота полосы пропускания (Fb) 1), ГГ ц, не менее |
60 |
|
Среднее квадратическое значение собственного шума, мкВ, не более |
550 |
|
Диапазон установки коэффициентов отклонения, мВ/дел |
от 1 до 100 (включ.) |
|
Диапазон установки напряжения смещения (исмещ), В |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±[0,04 • (иизм - исмещ) + 0,002], где иизм - значение измеряемого входного напряжения, В |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов, пс |
±(0,01 • Тизм + 6), где Тизм - значение измеряемого временного интервала, пс |
|
Модуль N1077A | |
|
Диапазон частот выходного тактового сигнала, МГц |
от 50 до 16000 (включ.) |
|
Случайный джиттер выходного тактового сигнала с частотой выше 2 ГГц (СКО), пс, не более |
1 |
|
Амплитуда (пик-пик) выходного тактового сигнала на частоте 5 ГГц, мВ, не менее |
320 |
|
Минимальная амплитуда (пик-пик) входного электрического сигнала, мВ |
35 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Метрологические характеристики осциллографа стробоскопического N1000A с модулями N1030A, N1040A, N1077A - рабочего эталона единицы импульсного электрического напряжения 1 разряда 2) | |
|
Пределы допускаемой относительной погрешности измерений мгновенных значений импульсного напряжения с длительностью фронта импульса более 20 пс на интервале времени 3), %:
|
±5 ±3 ±2 |
|
Х) - расчётное значение верхней граничной частоты полосы пропускания (Fb, ГГц) определяется по формуле: 350 гв = —, где Тпх - значение времени нарастания переходной характеристики, пс. ^пх
| |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Число электрических каналов: модуль N1030A |
1 |
|
модуль N1040A |
2 |
|
Число оптических каналов: модуль N1030A |
1 |
|
Габаритные размеры, мм, не более: - длина |
650 |
|
- ширина |
450 |
|
- высота |
450 |
|
Масса без модулей, кг, не более |
22 |
|
Питание от сети переменного тока при частоте 50 Гц, В |
от 198 до 242 (включ.) |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 (включ.) |
|
- относительная влажность окружающего воздуха при температуре до +25 °С (включ.), %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 (включ.) |
знак утверждения типа наносится на переднюю панель осциллографа методом наклейки и на титульный лист руководства по эксплуатации N1000A РЭ «Осциллограф цифровой стробоскопический N1000A с модулями NI030A, NI040A, N1077A. Руководство
по эксплуатации» типографским способом.
Комплектность средства измеренийаблица 5 - Комплектность средства измерений
|
Наименование |
Заводской (серийный) номер |
Количество |
|
Осциллограф цифровой стробоскопический N1000A в составе: Базовый блок N1000A |
№ 2024-06/002-КГ |
1 шт. |
|
Модуль N1030A |
№ 2024-06/002-КГ-1А |
1 шт. |
|
Модуль N1040A |
№ 2024-06/002-КГ-2Б |
1 шт. |
|
Модуль N1077A |
№ 2024-06/002-КГ-3В |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
приведены в разделе 2 «Использование по назначению» документа N1000A РЭ «Осциллограф цифровой стробоскопический N1000A с модулями NI030A, NI040A, N1077A. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта № 3463 от 30 декабря 2019 года «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Росстандарта № 2360 от 26 сентября 2022 года «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта № 1804 от 6 августа 2024 года «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации».
ПравообладательКомпания «Keysight Technologies Malaysia Sdn.Bhd.», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia
ИзготовительКомпания «Keysight Technologies Malaysia Sdn.Bhd.», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Уникальный номер записи в реестре аккредитованных лиц № 30002-13
